Công Cụ Tháo/Lắp Bộ Truyền Động Cửa Gió Ford F150 (SCAD)

Đây là công cụ để tháo/lắp bộ truyền động cửa gió trung tâm trên Ford F150 đời 2009-2014 (và các đời khác). Trong ứng dụng này, ốc phía sau không thể tiếp cận từ bảng điều khiển trung tâm do có một thanh khung nằm ngay trên bộ truyền động. Hầu hết các công cụ (ví dụ: cờ lê lực) sẽ không vừa với khe hở, vì vậy người ta buộc phải tiếp cận ốc phía sau từ hộp đựng găng tay, điều này là không thể về mặt cơ sinh học trừ khi bạn là một người trẻ 5 tuổi có khớp nối kép, một người ngoài hành tinh màu xám, hoặc một con rối hoạt hình.

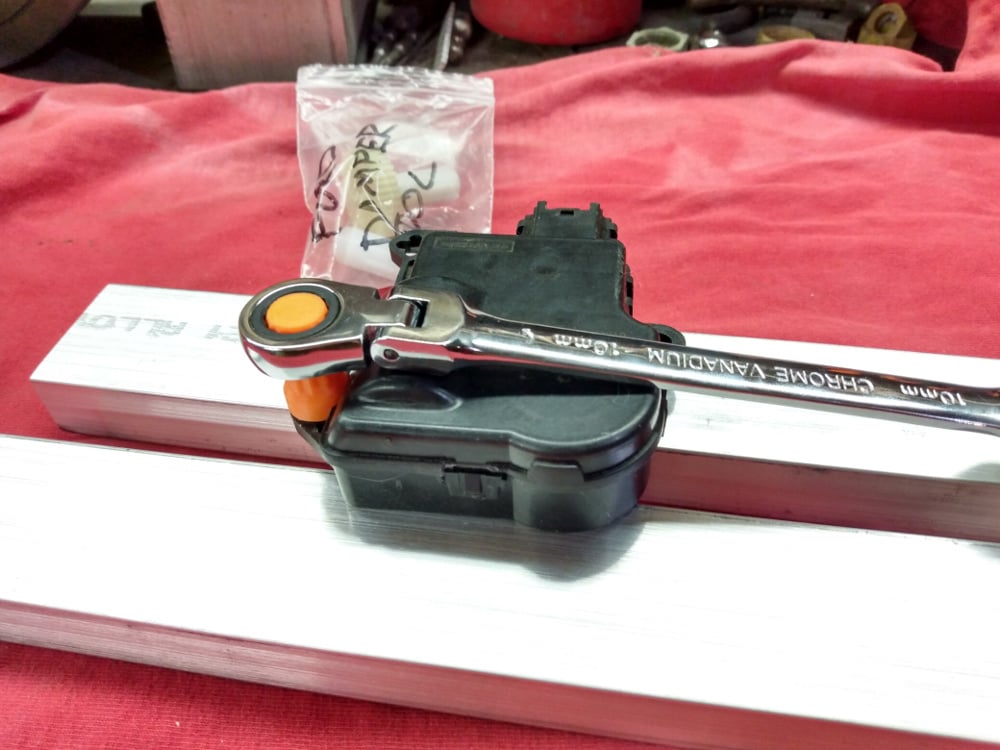

Dụng cụ này được thiết kế để sử dụng với cờ lê lực 10mm, cho phép tiếp cận từ bảng điều khiển trung tâm. Nó cần một chút hỗ trợ bằng ngón tay để giữ nó trên ốc, nhưng cờ lê lực đủ hẹp để vừa, và công cụ có thể nâng lên cùng với ốc mà không cần cờ lê lực nâng lên theo.

Ý tưởng tương tự như: https://www.youtube.com/watch?v=0VgiVInAevk&t=377s ... nhưng tôi không có cái tuýp vặn ốc ngắn đặc biệt đó. Nếu bạn có tuýp vặn ốc như vậy, nhưng không có cờ lê lực 1/4", hãy cân nhắc sử dụng bộ chuyển đổi bushing cho đầu tuýp in được của tôi thay vì nhét đồ vào cờ lê lực như trong video. https://www.thingiverse.com/thing:7238877

Tôi không biết về bất kỳ sự khác biệt nào trong việc bố trí bộ phận giữa các mẫu/năm khác nhau; có lẽ có nhiều trường hợp công cụ này sẽ không thực sự giúp ích.

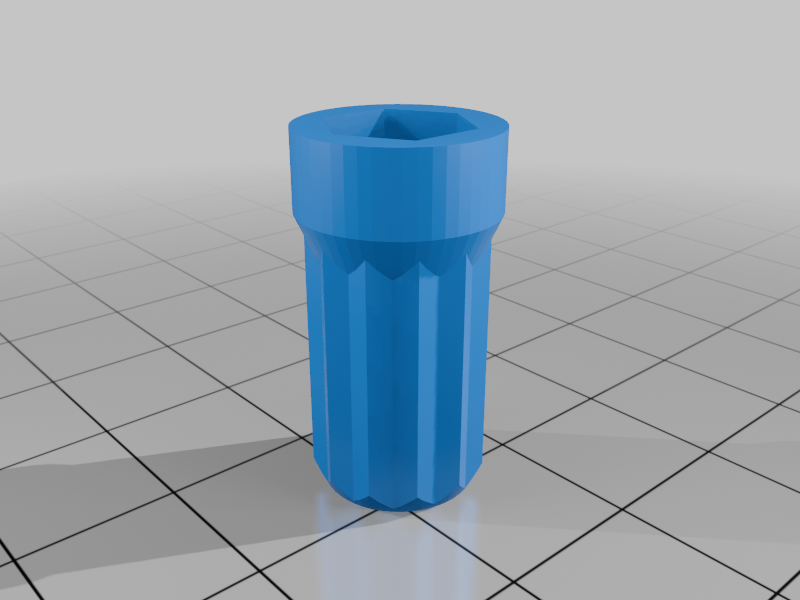

Phần ổ cắm lục giác bằng nhựa này nên đủ cho công việc. Tôi đã có thể vặn ốc vào một thanh gỗ 2x4 bằng nhựa trước khi nó bắt đầu trượt. Tôi nghi ngờ các ốc này sẽ bao giờ siết chặt như vậy. Tuy nhiên, đây là một tuýp vặn ốc bằng nhựa. Hãy coi nó là vật tư tiêu hao.

Tôi không để nhiều khoảng hở cho đầu ốc, vì tôi muốn giảm xu hướng bị trượt. Bạn có thể muốn điều chỉnh kích thước đó nếu thấy nó quá chặt/lỏng khi in.
