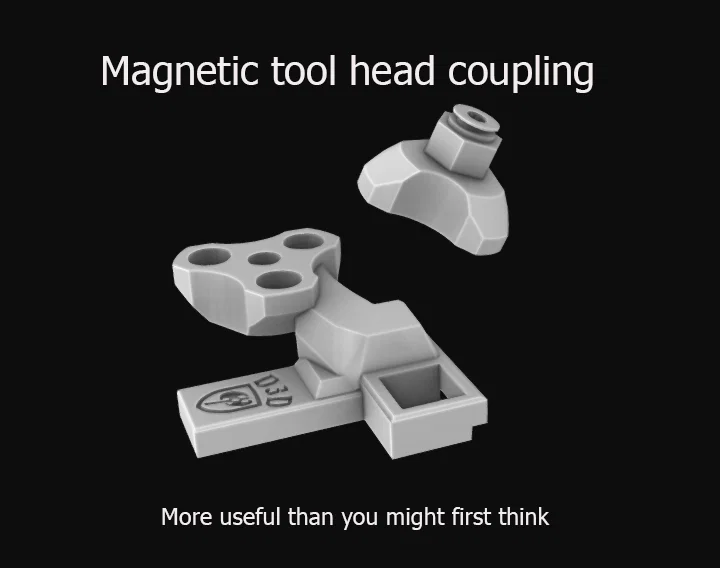

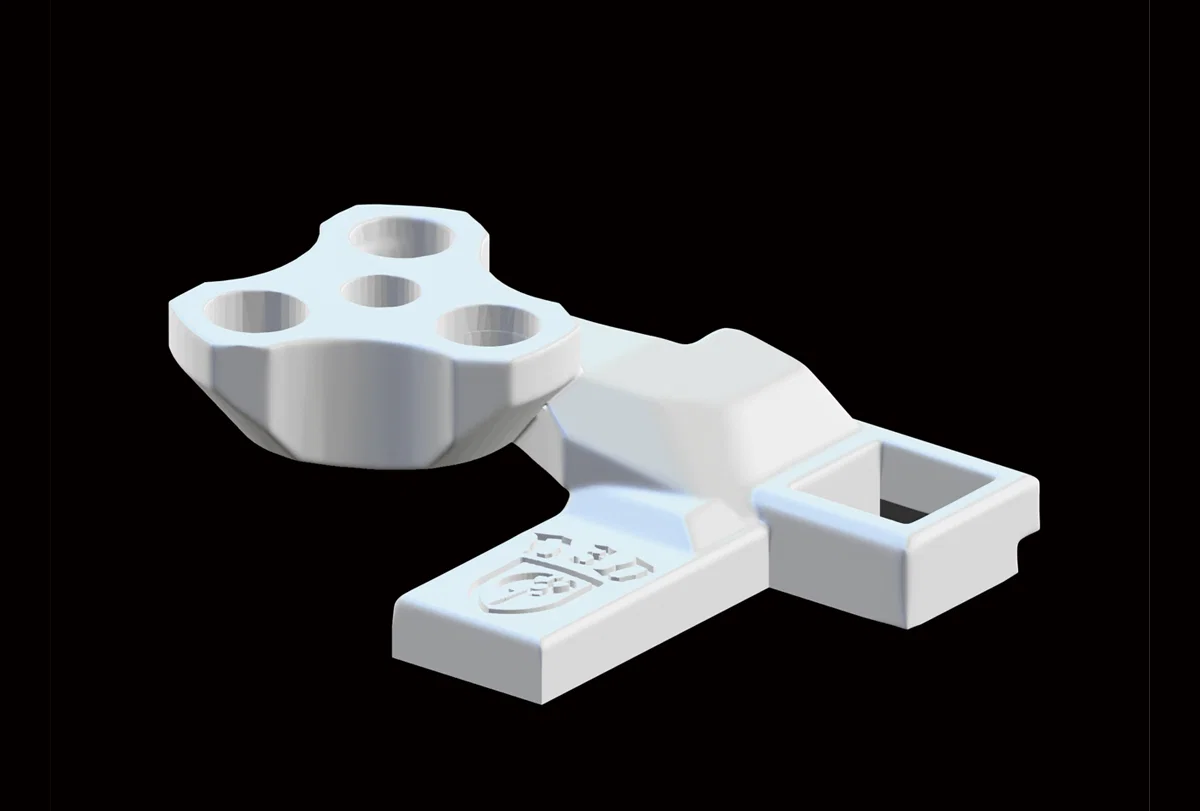

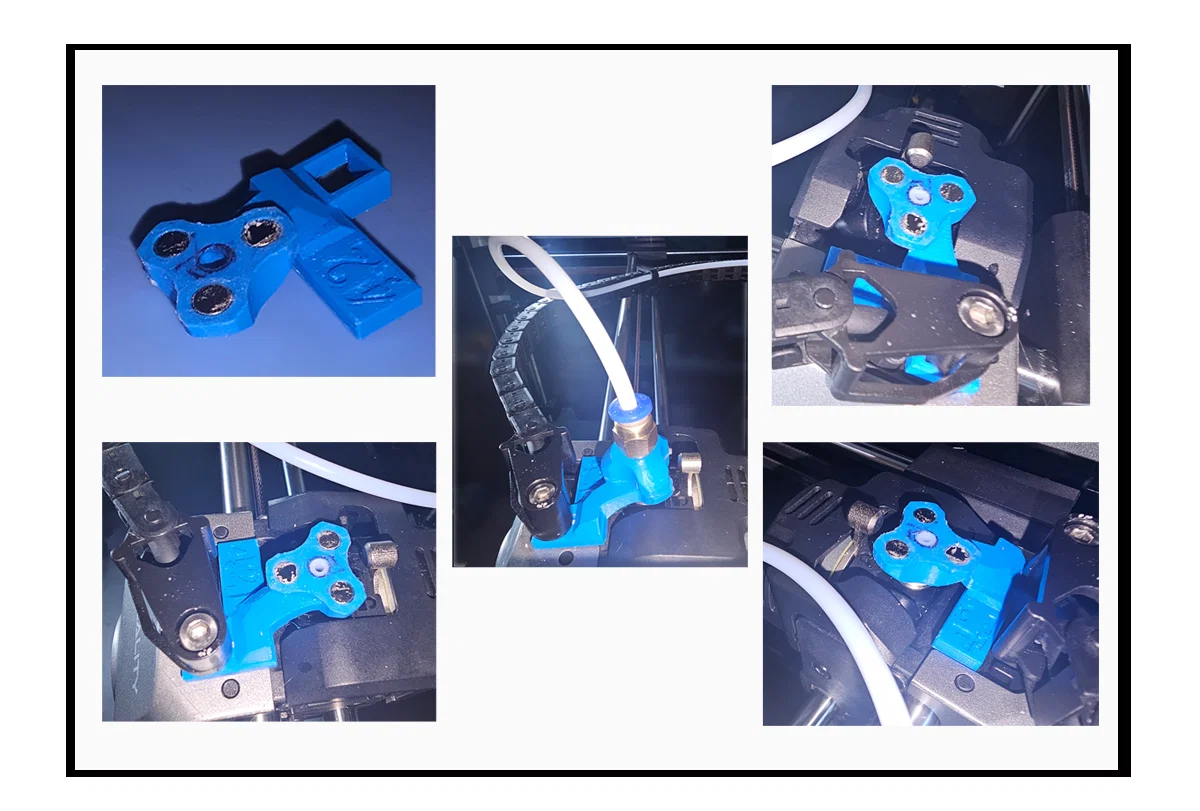

Khớp nối PTFE/Bowden từ tính dòng K1

Nếu bạn thấy thiết kế này hữu ích, hãy cân nhắc chia sẻ một bản in hoặc để lại bình luận. Luôn tuyệt vời khi thấy nỗ lực của tôi được người khác sử dụng và điều đó thường truyền cảm hứng cho tôi để cải thiện khi có thể. Nếu không có phản hồi, tôi chỉ đơn giản là kết thúc một thiết kế và chuyển sang các dự án mới.

Trong quá trình thiết kế, nó luôn gợi cho tôi nhớ đến một căn cứ trên Mặt Trăng, vì vậy đó là lý do tại sao tôi gọi nó là "MoonBase magnetic coupler".

Lưu ý:- Nếu bạn không sử dụng bộ nâng cho nắp trên, Đừng in cái này. Nó được thiết kế để làm thẳng đường đi của sợi filament và loại bỏ chỗ gấp khúc khó chịu thường xảy ra ở điểm ống PTFE gặp bộ đùn. Nếu không có bộ nâng, nó sẽ làm ống PTFE bị ép vào nắp trên.

TÓM LẠI:- Bản in này hoạt động như cả bộ dẫn hướng căn chỉnh filament cho bộ đùn đồng thời bổ sung một bộ phận tháo lắp nhanh cho kết nối ống PTFE tại bộ đùn.

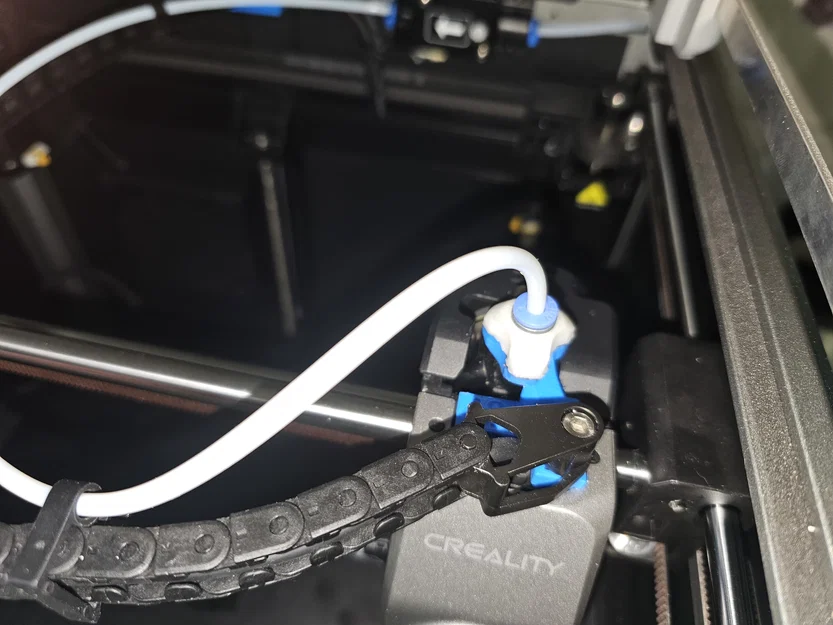

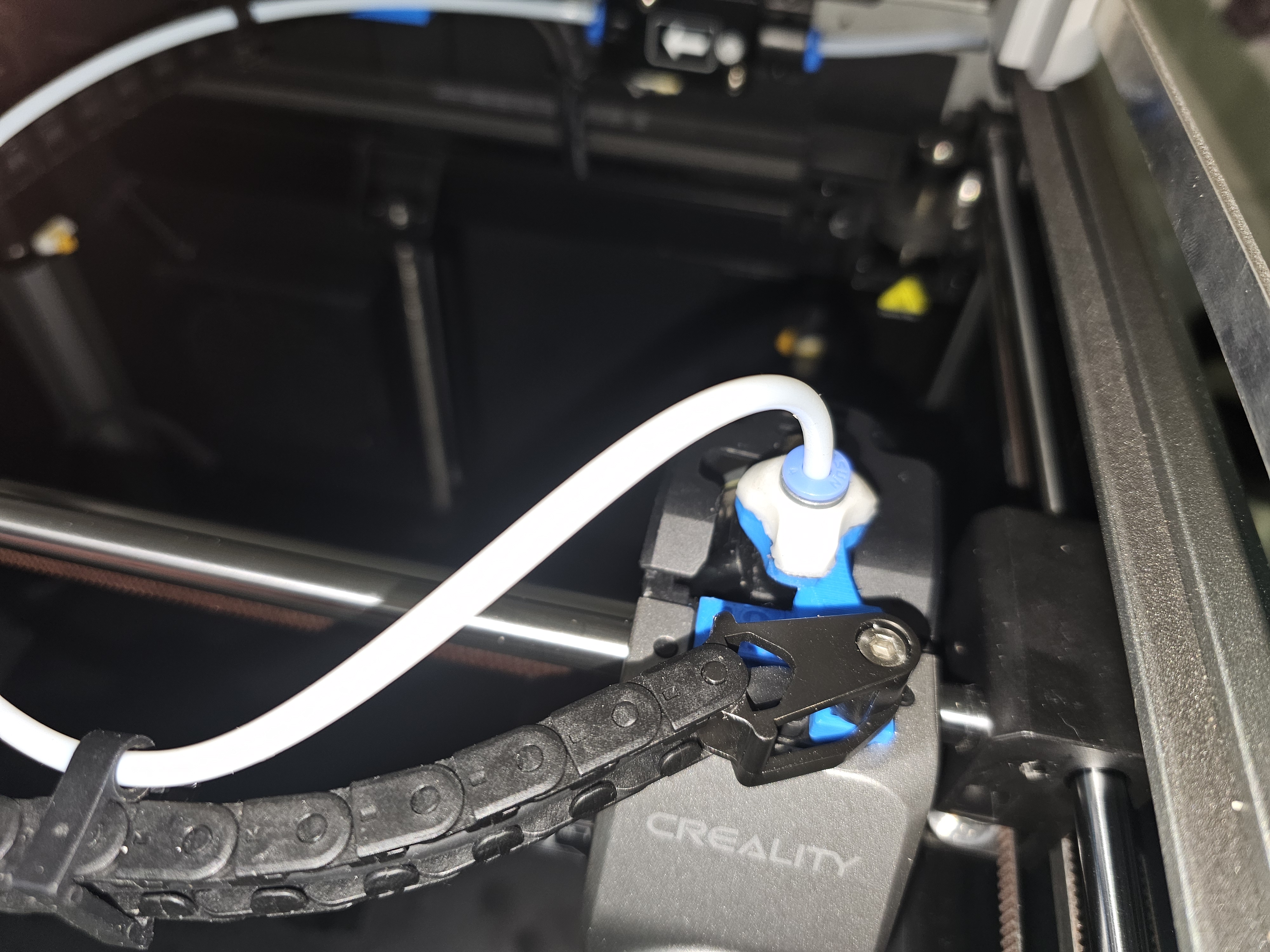

Với kết nối PTFE được gắn bằng nam châm tại bộ đùn, bản in này cho phép bạn chỉ cần rút đầu nối PTFE ra khỏi bộ đùn khi cần mà không gây hao mòn cho ống hoặc khớp nối. Hình dạng bản in tại 2 điểm kết nối nam châm giúp đường dẫn vào bộ đùn có hướng thẳng đứng hơn, đồng thời loại bỏ chỗ gấp khúc chặt mà bạn thường thấy trên dòng K1 ở điểm ống PTFE thường đi vào bộ đùn.

Cách tôi thích sử dụng nó bây giờ khi nạp filament cho máy in là: rút phần trên của khớp nối ra và móc nó vào khung máy in ở phía tôi, sau đó nạp filament như bình thường ở đầu cuộn. Khi nó nhú ra khỏi khớp nối nam châm, tôi kéo khoảng 4 inch ra. Tôi luồn 4 inch đó vào bộ đùn trước khi lắp hai khớp nối lại với nhau. Tôi thực sự ngạc nhiên về quãng đường bạn có thể đẩy sợi filament theo phương pháp này so với những gì bạn thường đạt được từ phía sau máy in.

Để tháo filament khỏi bộ đùn? Thực hiện thao tác lui sợi thông thường, sau đó rút khớp nối ra. Sợi filament thường đi kèm với nó, nhưng nếu không? Việc kéo sợi filament thực tế tại đầu nóng mang lại cảm giác tốt hơn nhiều so với việc cố gắng kéo nó từ đầu gần cuộn. Đó là một lực kéo tức thời và trực tiếp thay vì cảm giác mơ hồ khi kéo từ đầu cuộn.

Trong quá trình thiết kế, nó luôn gợi cho tôi nhớ đến một căn cứ trên Mặt Trăng, vì vậy đó là lý do tại sao tôi gọi nó là "MoonBase magnetic coupler".

Lưu ý:- Nếu bạn không sử dụng bộ nâng cho nắp trên, Đừng in cái này. Nó được thiết kế để làm thẳng đường đi của sợi filament và loại bỏ chỗ gấp khúc khó chịu thường xảy ra ở điểm ống PTFE gặp bộ đùn. Nếu không có bộ nâng, nó sẽ làm ống PTFE bị ép vào nắp trên.

TÓM LẠI:- Bản in này hoạt động như cả bộ dẫn hướng căn chỉnh filament cho bộ đùn đồng thời bổ sung một bộ phận tháo lắp nhanh cho kết nối ống PTFE tại bộ đùn.

Với kết nối PTFE được gắn bằng nam châm tại bộ đùn, bản in này cho phép bạn chỉ cần rút đầu nối PTFE ra khỏi bộ đùn khi cần mà không gây hao mòn cho ống hoặc khớp nối. Hình dạng bản in tại 2 điểm kết nối nam châm giúp đường dẫn vào bộ đùn có hướng thẳng đứng hơn, đồng thời loại bỏ chỗ gấp khúc chặt mà bạn thường thấy trên dòng K1 ở điểm ống PTFE thường đi vào bộ đùn.

Cách tôi thích sử dụng nó bây giờ khi nạp filament cho máy in là: rút phần trên của khớp nối ra và móc nó vào khung máy in ở phía tôi, sau đó nạp filament như bình thường ở đầu cuộn. Khi nó nhú ra khỏi khớp nối nam châm, tôi kéo khoảng 4 inch ra. Tôi luồn 4 inch đó vào bộ đùn trước khi lắp hai khớp nối lại với nhau. Tôi thực sự ngạc nhiên về quãng đường bạn có thể đẩy sợi filament theo phương pháp này so với những gì bạn thường đạt được từ phía sau máy in.

Để tháo filament khỏi bộ đùn? Thực hiện thao tác lui sợi thông thường, sau đó rút khớp nối ra. Sợi filament thường đi kèm với nó, nhưng nếu không? Việc kéo sợi filament thực tế tại đầu nóng mang lại cảm giác tốt hơn nhiều so với việc cố gắng kéo nó từ đầu gần cuộn. Đó là một lực kéo tức thời và trực tiếp thay vì cảm giác mơ hồ khi kéo từ đầu cuộn.

Đầu nối filament gốc đôi khi có thể cản trở bạn. Chiều dài của ống có thể làm cho các filament dẻo đặc biệt khó đưa vào bộ đùn. Thiết kế này loại bỏ hoàn toàn vấn đề đó. Nếu không có bản in này, lựa chọn cuối cùng của bạn khi gặp khó khăn sẽ là tháo ống PTFE ra khỏi bộ đùn và đưa filament trực tiếp vào bộ đùn trước khi lắp lại ống. Một sự phiền toái nhỏ, nhưng việc ngắt kết nối liên tục sẽ làm mòn đầu ống PTFE và cũng làm hao mòn khớp nối khí nén, cả hai đều không tốt cho cả hai về lâu dài.

Bản in này cho phép bạn sử dụng phương pháp nạp filament thông thường, nghĩa là bạn có thể nạp filament theo cách bạn vẫn làm và bỏ qua khớp nối cho đến khi cần thiết. Nhưng nó mang lại khả năng nhanh chóng ngắt kết nối ống PTFE tại bộ đùn cho những lúc bạn gặp khó khăn. Tôi cũng nhận thấy rằng bằng cách sử dụng tùy chọn ngắt kết nối này khi nạp máy in, tôi có thể đưa tất cả các filament của mình sâu hơn vào bộ đùn so với trước đây, và cũng thấy việc tháo filament khỏi bộ đùn dễ dàng hơn với cảm giác kéo sợi chắc chắn hơn so với khi cố gắng kéo nó ra từ phía sau máy in. Tôi có một cuộn filament bị lỗi đã làm tắc đầu nóng của tôi một vài lần trước khi tôi nhận ra đó là vấn đề nhiệt độ. Tôi chỉ đề cập đến nó vì mặc dù phải sử dụng que thông dài đi kèm với máy in K1, tôi không phải tháo bản in này ra. Tôi đã lắp nó khi làm và nó chưa bao giờ được tháo ra kể từ đó.

Nói một cách đơn giản? Bản in này giải quyết một vấn đề thực tế mà tôi gặp phải, nhưng cũng giúp ích ở các khía cạnh khác.

Nó là một thiết kế gốc nhưng tôi đã lấy cảm hứng từ việc xem những gì người khác đang làm với các bộ dẫn hướng filament đơn giản hơn và nâng nó lên một tầm cao mới bằng cách thêm tùy chọn ngắt kết nối nam châm nhanh cho ống PTFE vào hỗn hợp.

Trước đây tôi đã tải xuống một bộ dẫn hướng căn chỉnh filament chủ yếu để giúp tôi khi nạp TPU và cũng để tránh việc phải tháo ống PTFE ra khỏi bộ đùn khi một số filament gây khó khăn. Thật không may, thiết kế của họ đã chặn quyền truy cập vào khớp nối tại bộ đùn, vì vậy khi tôi gặp một cuộn TPU đặc biệt mềm khiến tôi gặp khó khăn khi nạp nó vào máy in? Bộ dẫn hướng filament đó trở thành một vấn đề bổ sung thay vì giúp ích vì tôi phải tháo nó ra để tiếp cận khớp nối.

Mặc dù có những vấn đề tôi gặp phải với bộ dẫn hướng đó, tôi vẫn thích ý tưởng cơ bản, vì vậy sau khi loại bỏ nó, tôi bắt đầu tự thiết kế một thứ gì đó để có cả bộ dẫn hướng và khớp nối nhanh tích hợp trong cùng một thiết kế bản in. Đây là thiết kế đó, Moonbase. Một bản in giúp cuộc sống của tôi dễ dàng hơn rất nhiều và là một bản in khác mà tôi không thể thiếu bây giờ.

Tiêu chí chính của tôi là thêm một khớp nối nam châm càng gần bộ đùn càng tốt để có thể nhanh chóng tháo ống Bowden ra khỏi bộ đùn khi cần. Thiết kế đầu đã hoạt động khá hoàn hảo và quyền truy cập vào công tắc khóa/mở cho bánh răng bộ đùn vẫn tuyệt vời.

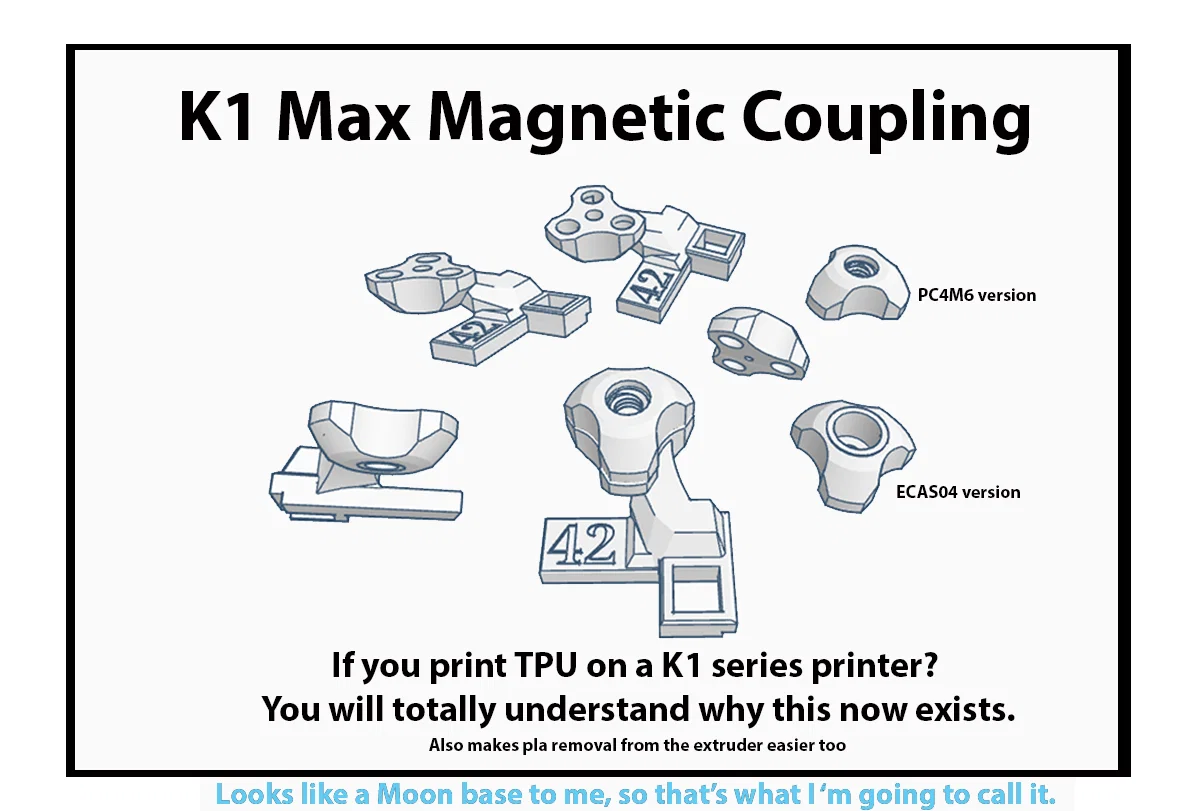

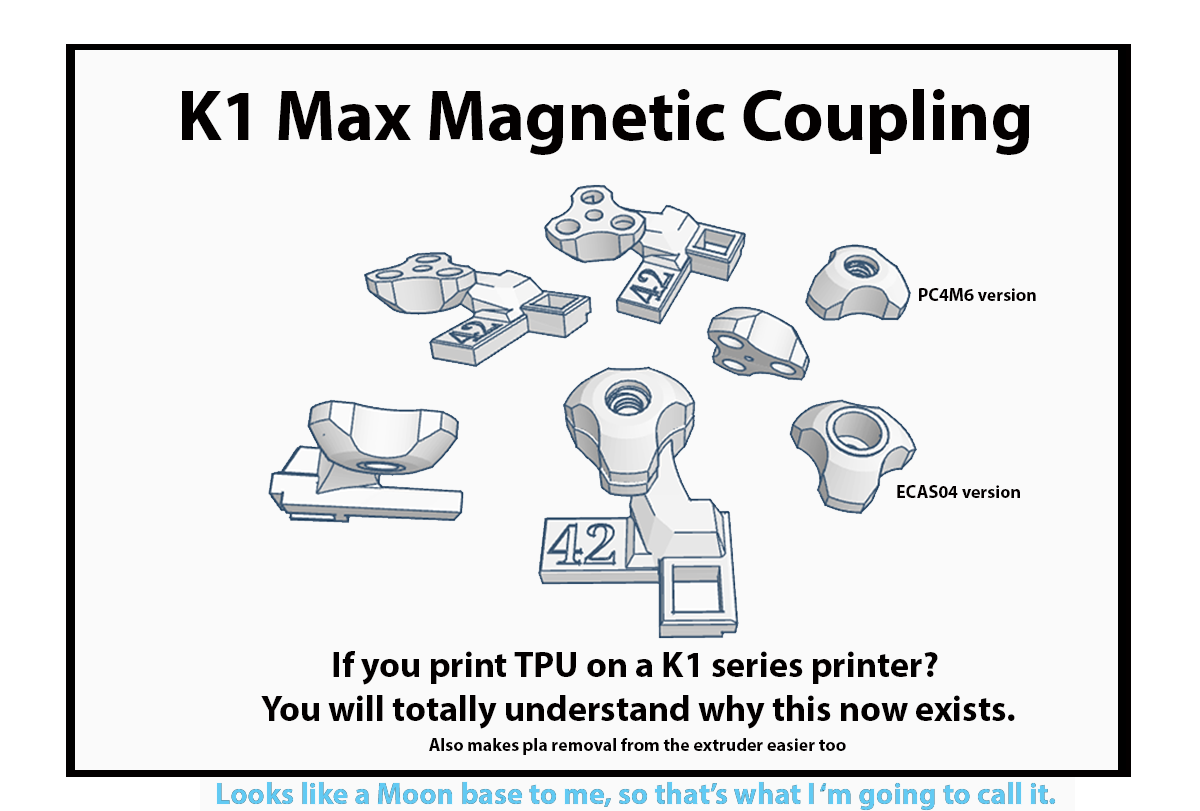

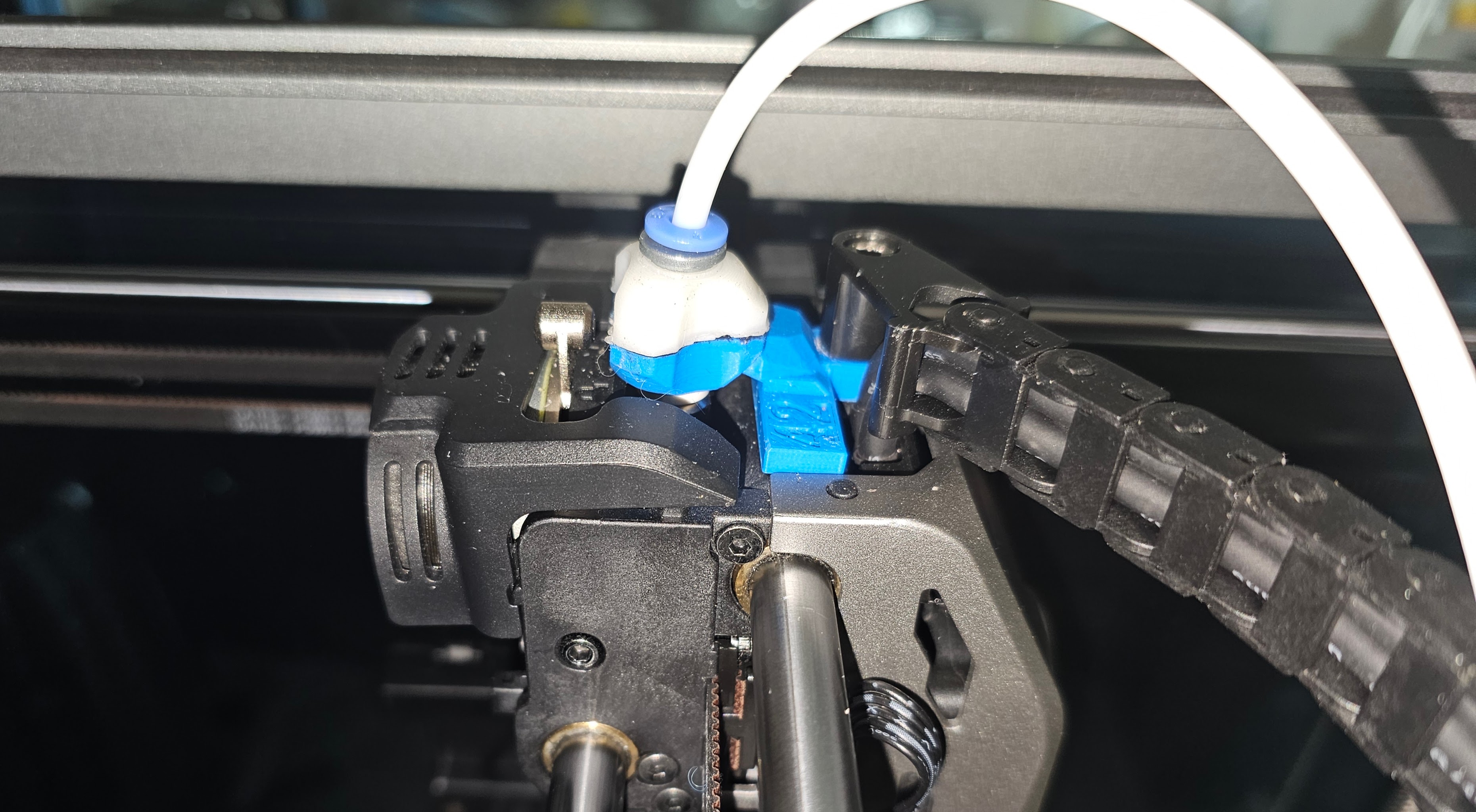

Có các phiên bản đầu nối để đáp ứng cho cả hai loại khớp nối PC4-M6 và ECAS04. Tôi đã in và thử nghiệm cả hai loại và cả hai đều hoạt động đúng như kế hoạch. Cá nhân tôi vẫn sử dụng phiên bản ECAS04 vì bản thân khớp nối chiếm ít không gian theo chiều dọc hơn loại PC4.

Bản thân thiết kế cần một đoạn ống PTFE dài 22mm (bạn có thể cắt ra từ đầu ống hiện có vì creality làm cho ống đó quá dài nên không cần mua thêm, nhưng đừng dùng kéo hoặc bất cứ thứ gì làm biến dạng ống). Đoạn ống nhỏ này được luồn qua bản in khung chính và trực tiếp vào khớp nối khí nén của bộ đùn để cố định nó. Sau khi lắp đặt, phần trên của đoạn ống nhỏ đó cần nằm phẳng với bề mặt ghép nối nam châm của khớp nối dưới Moonbase.

Để tham khảo, các lỗ cho ống PTFE được định cỡ để vừa vặn với các ống PTFE Bowden thông thường. Sau khi in, ống Bowden nên luồn qua cả hai bộ phận mà không gặp nhiều lực cản. Nếu vì bất kỳ lý do gì bản in của bạn tạo ra thứ gì đó khiến một hoặc cả hai bộ phận không cho ống đi qua? Hãy chạy một mũi khoan HSS 2mm qua lỗ bị ảnh hưởng để làm sạch nó.

Nói một cách đơn giản:- Bản in được thiết kế sao cho khi gắn kết lại với nhau, ống dài (từ cảm biến filament) sẽ gặp đoạn ống ngắn (chạy qua đáy vào khớp nối bộ đùn) với sự căn chỉnh hoàn hảo.

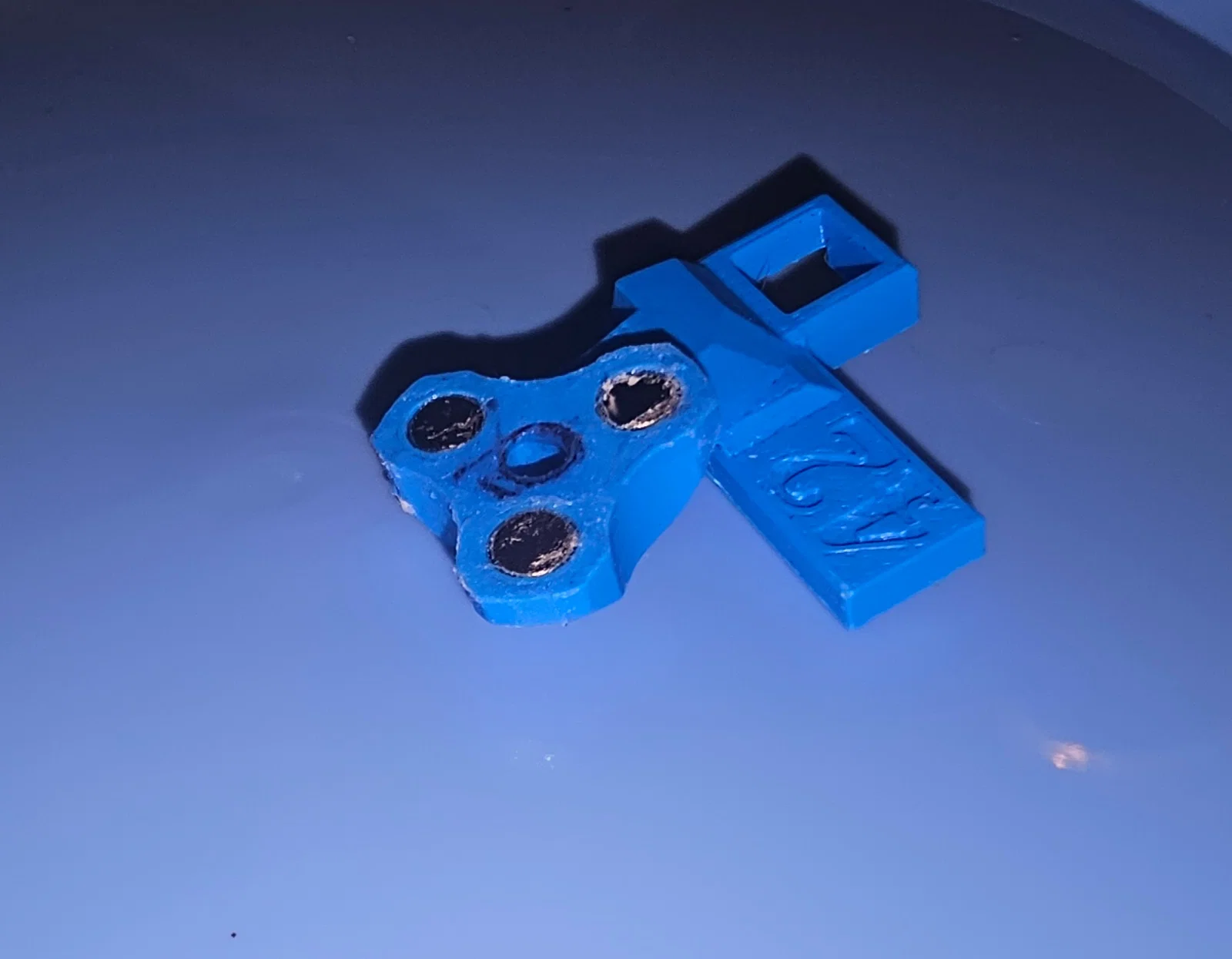

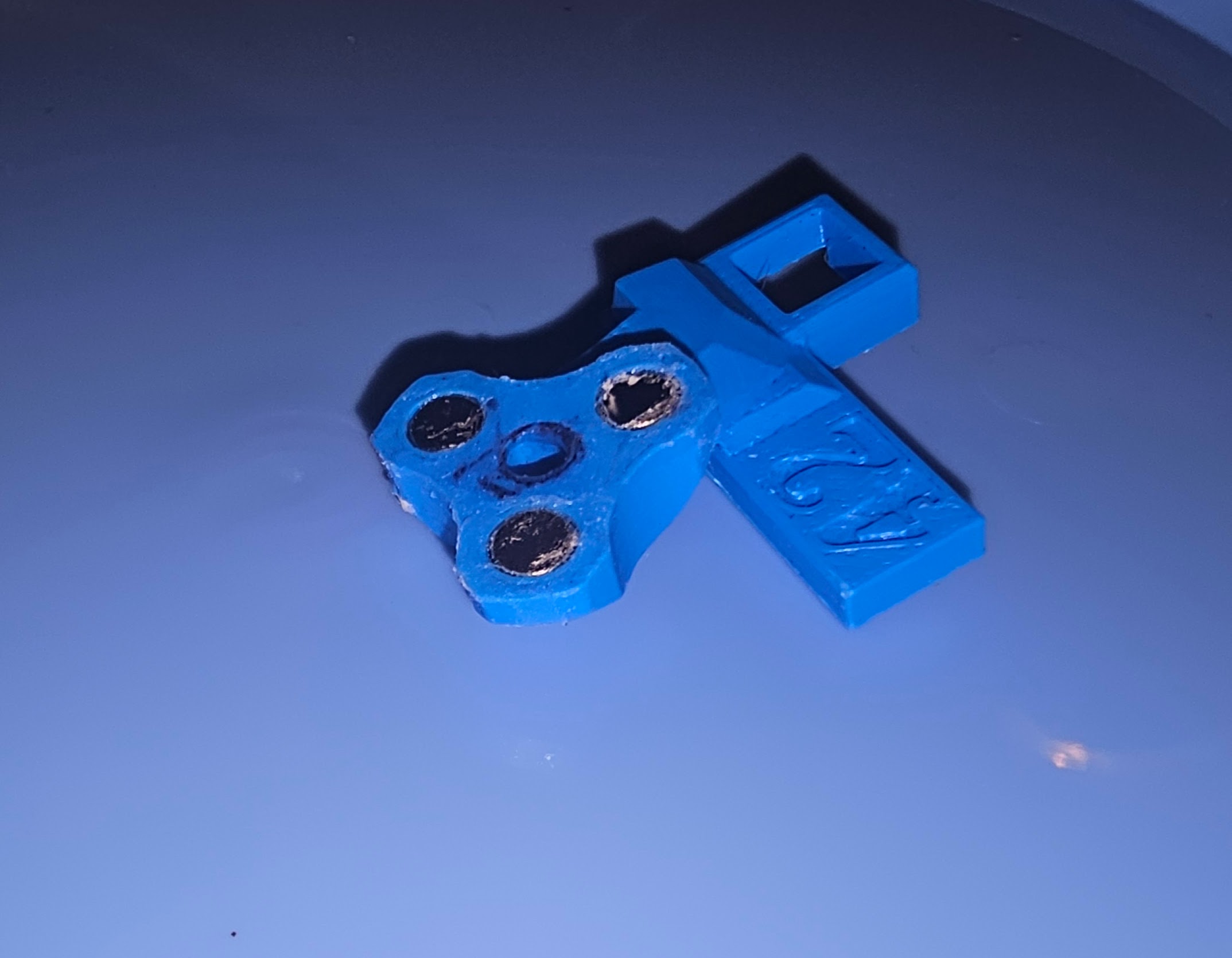

Thiết kế này sử dụng một số nam châm '5x2mm' (hoặc 9 hoặc 12 tùy thuộc vào tùy chọn bạn chọn). Tôi có một chồng nam châm 5x2mm nên rõ ràng chúng là lựa chọn ưa thích của tôi cho những thứ tôi tự thiết kế cần nam châm nhỏ. Tôi đã chọn tùy chọn 12 nam châm cho cái tôi đã in và đó là thiết lập tôi sử dụng trên máy in của mình.

Cả hai bản in ECAS và PC4 đều có 2 phiên bản. Chúng được đặt tên là 'single magnet' và 'double magnet' tương ứng. Tôi thực sự khuyên bạn nên sử dụng tùy chọn nam châm kép (tổng cộng 12 nam châm). Phiên bản nam châm đơn sẽ yêu cầu thiết lập máy in của bạn theo cách mà hầu như không có lực cắt nào tại khớp nối để ngăn nam châm bị tuột ra khi ống filament của bạn đẩy vào khung máy in, mặc dù bản thân filament sẽ ngăn khớp nối di chuyển sang ngang, vì vậy ngay cả khi nó bị nhấc lên trong giây lát ở góc sau bên trái, nó sẽ nhanh chóng tự gắn lại.

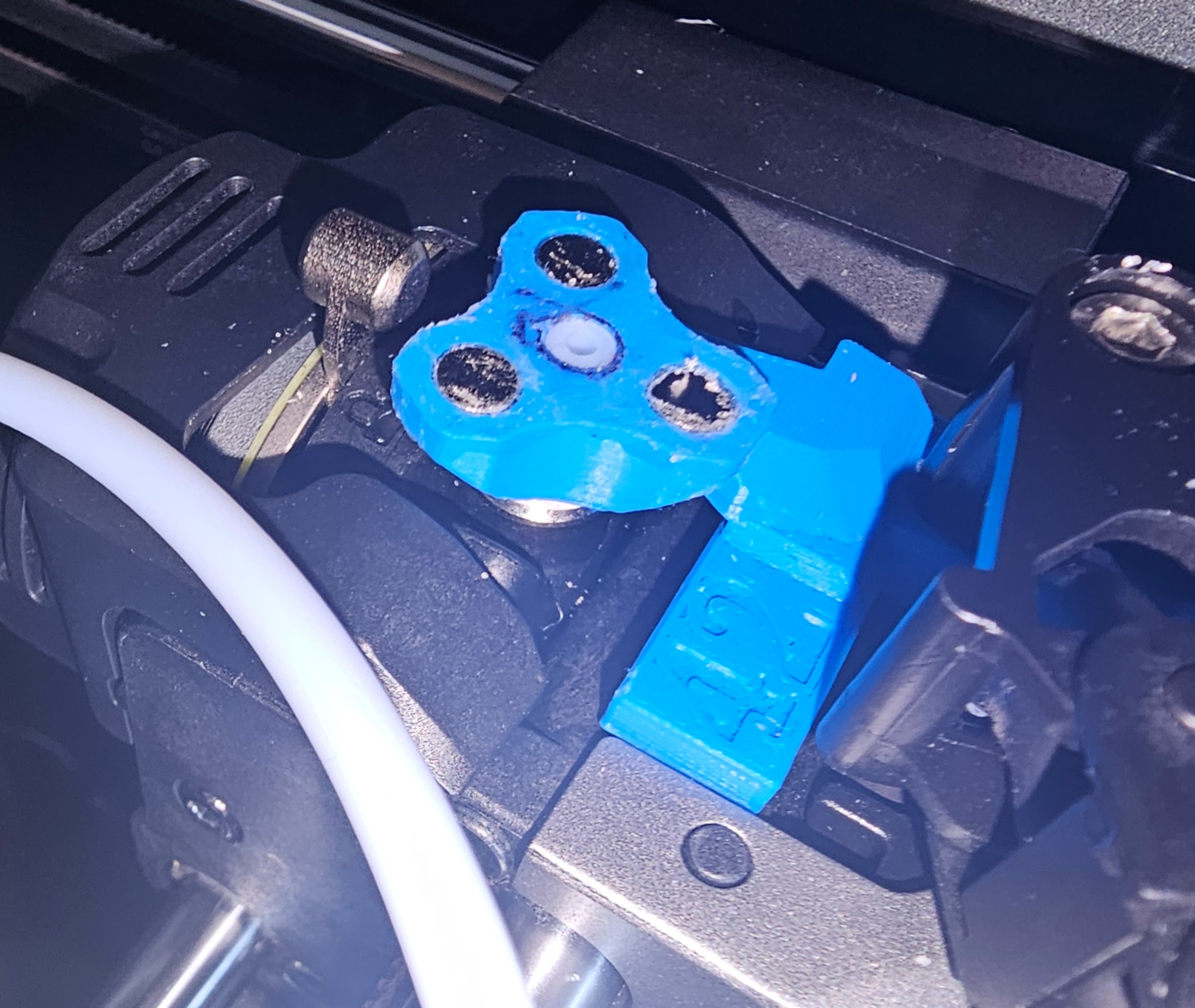

Tôi chưa bao giờ thử biến thể nam châm đơn, mà chọn phương án xếp chồng kép (hai nam châm 5x2mm xếp chồng lên nhau trong mỗi 6 lỗ cho khớp nối nam châm). Tuy nhiên, bạn chọn cái nào, các điểm kết nối gần bộ đùn nhất có lỗ CHỈ dành cho nam châm xếp chồng kép 5x2mm (hoặc nam châm đơn 5x4mm). Chỉ có các bộ phận trên cùng cho phép tùy chọn nam châm đơn. Tôi đã muốn loại bỏ hoàn toàn tùy chọn nam châm đơn vì tôi nghi ngờ liệu chúng có đủ lực từ hay không, chỉ để giữ các tùy chọn mở cho những người sử dụng nó, tôi đã để lại phiên bản nam châm đơn có sẵn.

In và lắp đặt.

Nếu bạn chỉ in PLA và TPU thì bản in này hoạt động tốt khi in bằng PLA. Phiên bản đầu tiên của tôi được in bằng pla khi tất cả những gì tôi in là pla và tpu và nó cũng tốt như khi tôi thay thế nó bằng ASA và khi nó được lắp đặt lần đầu vài tháng trước. Nếu bạn in ở nhiệt độ cao hơn trong khoang máy thì hãy cân nhắc in bằng PETG hoặc ASA. Bất kể loại filament có nhiệt độ in cao nhất bạn in là gì, khớp nối nam châm nên được làm từ cùng loại (hoặc tốt hơn). Nói một cách đơn giản? Nếu bạn in và sử dụng bản này chỉ với PLA, sau đó quyết định bắt đầu in bằng ABS hoặc ASA, thì tôi thực sự nghi ngờ khớp nối nam châm sẽ tồn tại được lâu vì PLA chắc chắn sẽ mềm ở nhiệt độ cao hơn cần thiết cho các loại filament đó.

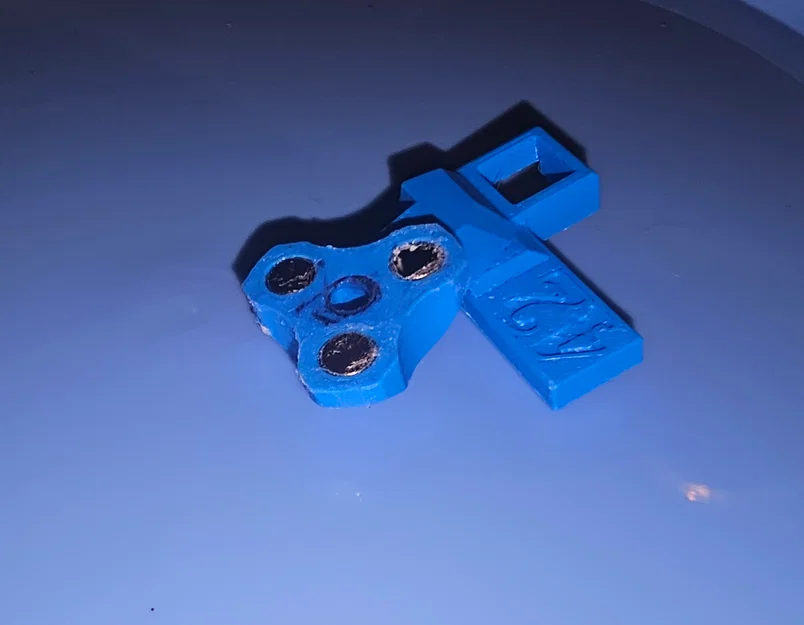

In khung chính và một trong các khớp nối nam châm với giá đỡ. Sau khi in, hãy đảm bảo lỗ xuyên qua khớp nối nam châm có thể tháo rời được thông thoáng và ống PTFE đi qua sạch sẽ (nó nên vừa khít). Cũng đảm bảo bạn loại bỏ mọi dấu vết của giá đỡ khỏi các lỗ nam châm vì chúng được định cỡ để nam châm gần như bằng phẳng với bề mặt in (độ sâu lỗ là 2.2mm cho nam châm đơn và 4.2 cho chồng kép). Bất kỳ giá đỡ còn sót lại trong lỗ nào cũng sẽ khiến nam châm nhô ra. Hãy cẩn thận làm sạch các lỗ nam châm vì đáy lỗ rất gần với bề mặt ngoài và trong trường hợp của ECAS04, các lỗ nam châm có dung sai cực kỳ khít với lỗ trung tâm mà khớp nối lắp vào. Tôi cần bộ phận này càng mỏng càng tốt nhưng vẫn có lực từ tốt và điều đó đòi hỏi dung sai phải được giữ chặt. Tất cả các nam châm đã được dán vào vị trí sau khi thử nghiệm lắp đặt xác nhận chúng vừa vặn.

LẮP ĐẶT:-

Tháo filament và rút ống PTFE ra khỏi khớp nối tại bộ đùn.

Cắt một đoạn ống PTFE dài 22mm và thử lắp nó vào khung in để đảm bảo nó sẽ đi qua lỗ.

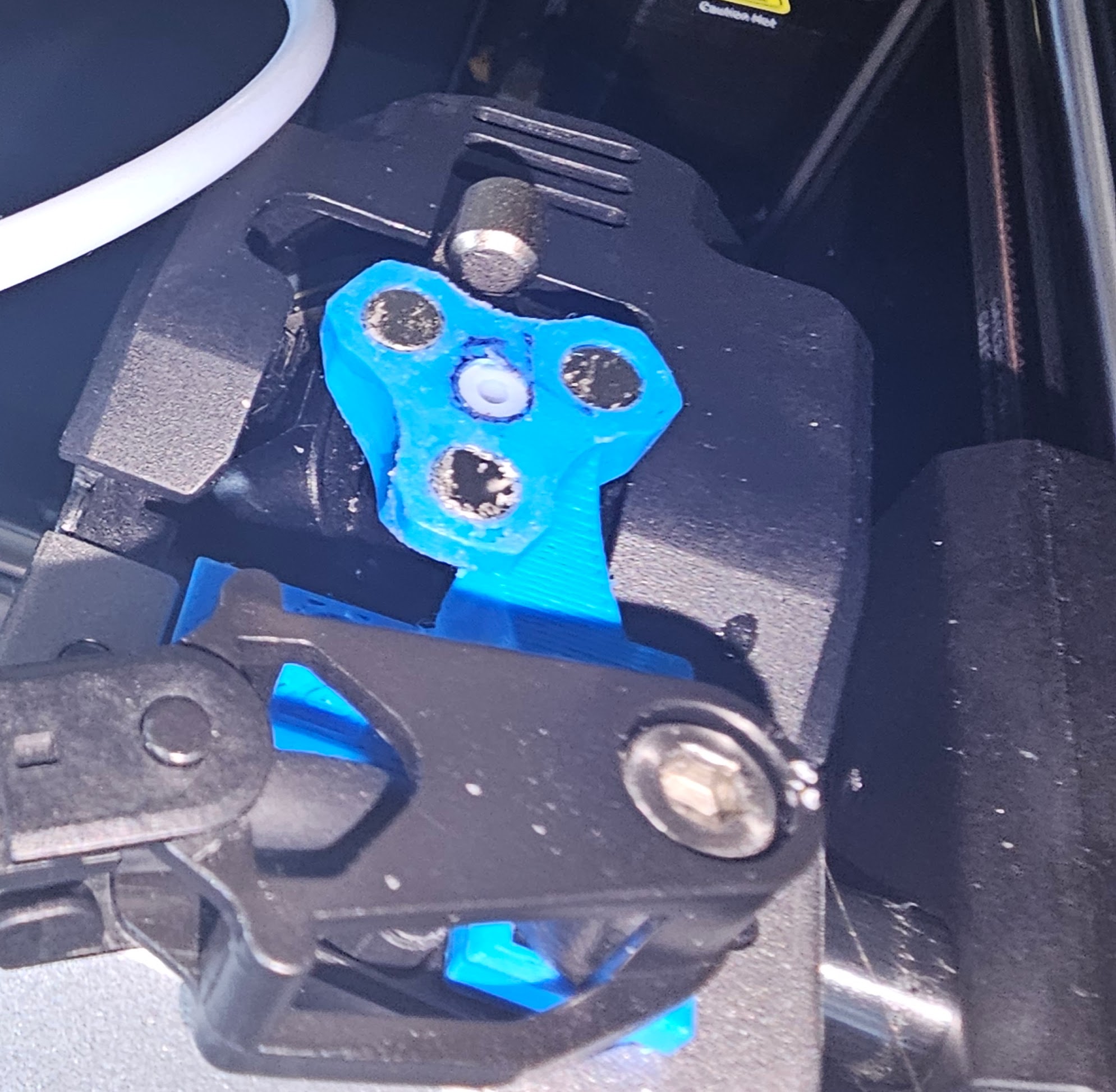

Mở vít Allen giữ dây xích khi nó kết nối với bộ đùn. Cẩn thận đặt khung nam châm giữa dây xích và khung, căn chỉnh nó đúng vị trí trước khi siết chặt lại vít. Hãy cẩn thận với dây điện của bạn xung quanh khu vực chúng đi vào dây xích.

Trượt đoạn ống filament dài 22mm vào lỗ PTFE của khung và đẩy mạnh vào khớp nối khí nén của bộ đùn gốc cho đến khi đỉnh ống nằm phẳng với mặt khớp nối của khung. Nếu vì bất kỳ lý do gì nó không nằm phẳng (creality có thể quyết định sử dụng các khớp nối khác nhau có thể thay đổi độ sâu của ống), hãy nhớ rằng nếu ống thấp hơn một chút so với mặt phẳng của khung thì vẫn ổn, nhưng nếu nó nhô lên thì sẽ cản trở kết nối nam châm. Phẳng là hoàn hảo, Thấp hơn là chấp nhận được, cao hơn là xấu. Nếu nó nhô lên thì cần phải cắt ngắn.

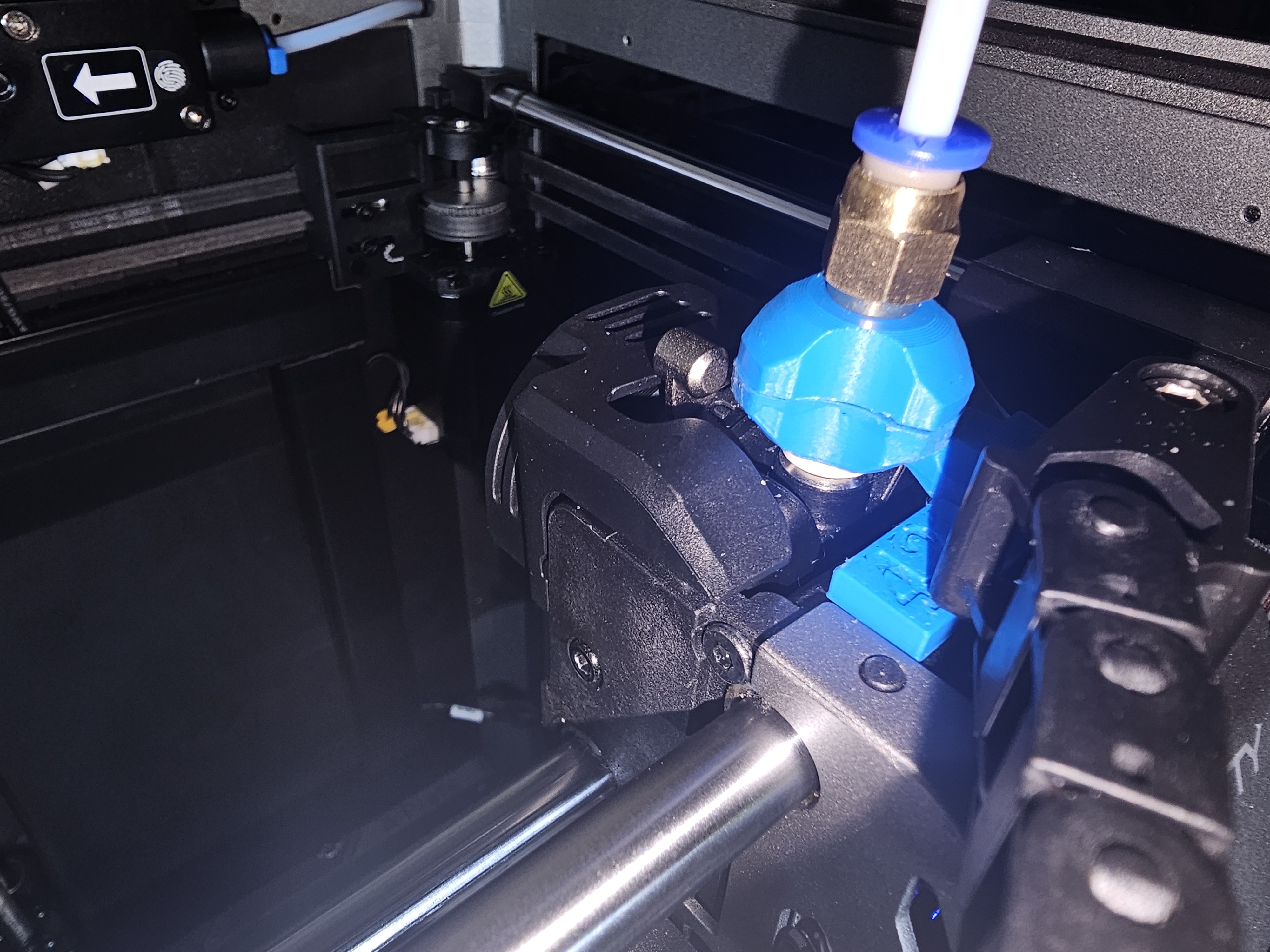

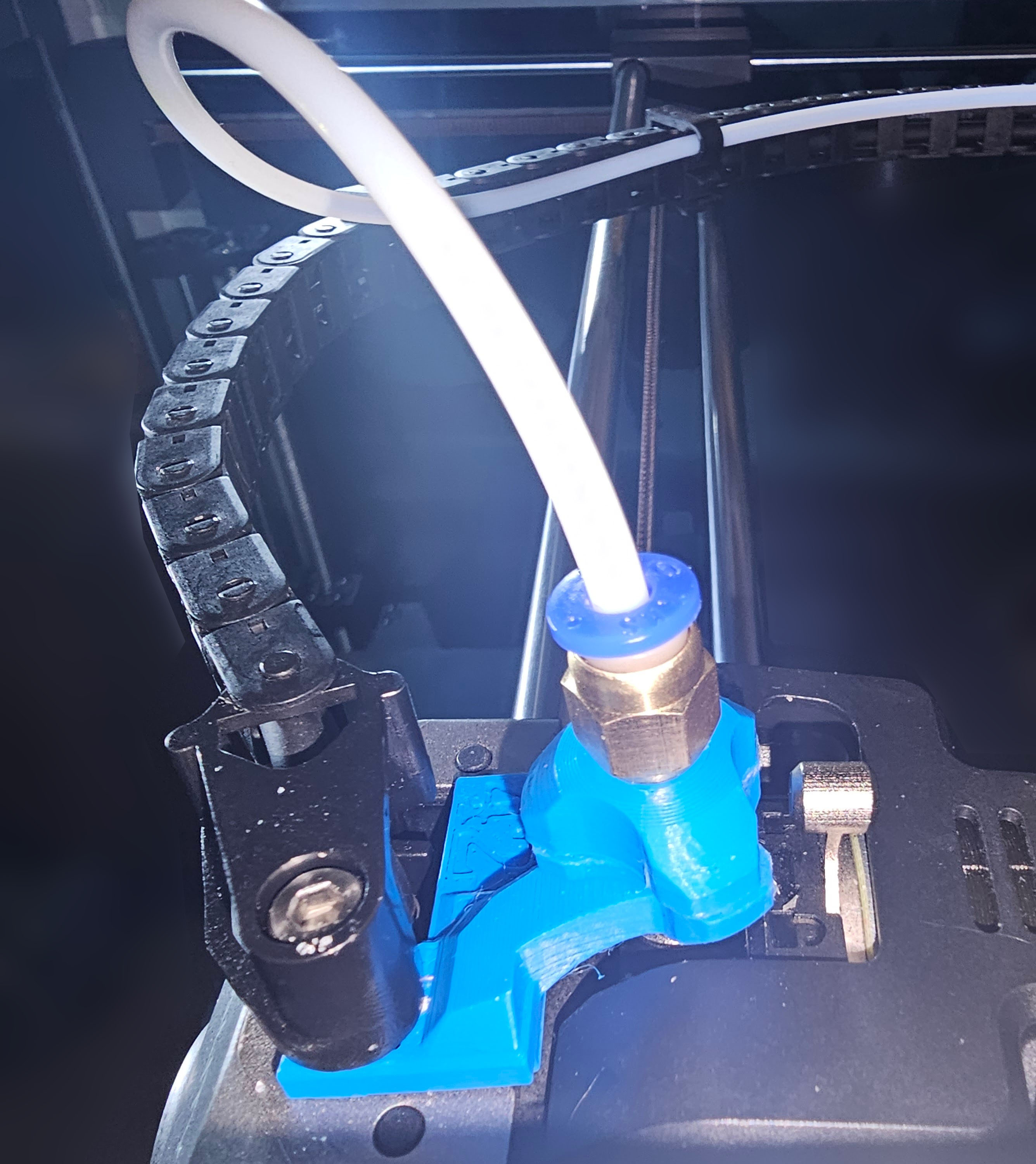

Kết nối một khớp nối khí nén với bộ phận khớp nối nam châm có thể tháo rời trước khi cuối cùng đẩy ống PTFE từ cảm biến filament vào khớp nối đó.

Bây giờ bạn có thể nạp filament. Tùy bạn có thể nạp filament cho đến khi nó ra khỏi khớp nối có thể tháo rời khi nó chưa được gắn, sau đó luồn filament vào bộ đùn trước khi trượt các khớp nối nam châm lại với nhau, hoặc bạn có thể gắn khớp nối nam châm trước, sau đó nạp filament như bình thường như bạn vẫn làm trước đây. Tôi thấy lựa chọn đầu tiên tốt hơn vô cùng vì bạn có thể đưa filament sâu hơn vào bộ đùn và dễ dàng hơn nhiều so với khi đẩy filament từ phía sau máy in.

Đó là nó. Xong việc. Một tùy chọn ngắt kết nối ống Bowden siêu nhanh với bộ dẫn hướng căn chỉnh filament tất cả ở một nơi.

Bản thân khung chỉ mất khoảng nửa giờ để in ở chất lượng cao, phần nhỏ hơn mất ít thời gian hơn đáng kể để in. Tôi vẫn ngạc nhiên về tốc độ một số bản in trên máy in dòng K1.
