Nắp Camera Buddy3D cho Core One (Chỉnh sửa để cải thiện tầm nhìn bàn in)

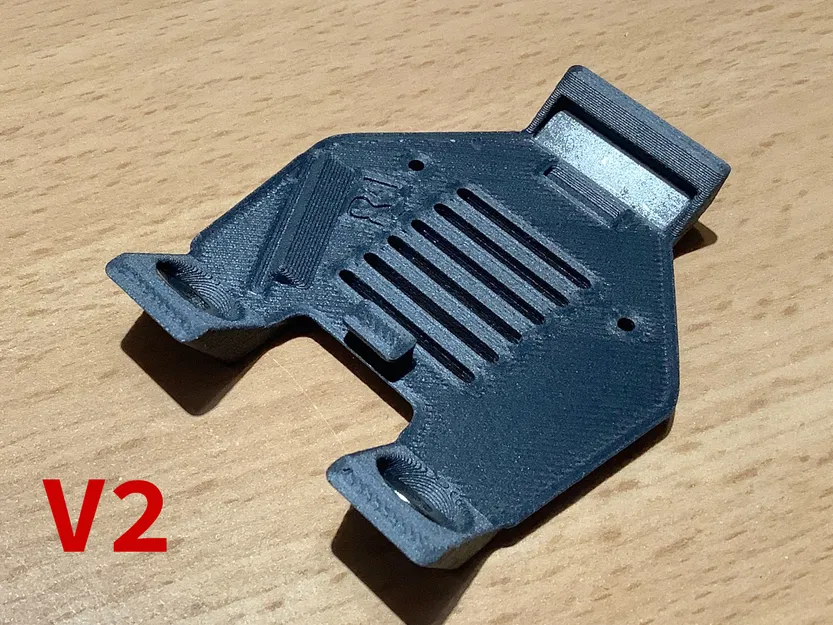

Phiên bản 2 - dùng nhiều nam châm hơn:

Sau khi nhận được phản hồi về việc camera không dính chặt - có lẽ do dùng nam châm 6mm x 20mm x 2mm yếu hơn loại tôi có sẵn, mô hình đã được sửa đổi với những thay đổi sau:

• Nam châm 6mm x 20mm được định vị lại sao cho song song với khung kim loại, và hơi gần hơn về phía kim loại dọc theo chiều rộng của nó. Một gờ nhỏ giữ nam châm tại chỗ để có thể đóng vào.

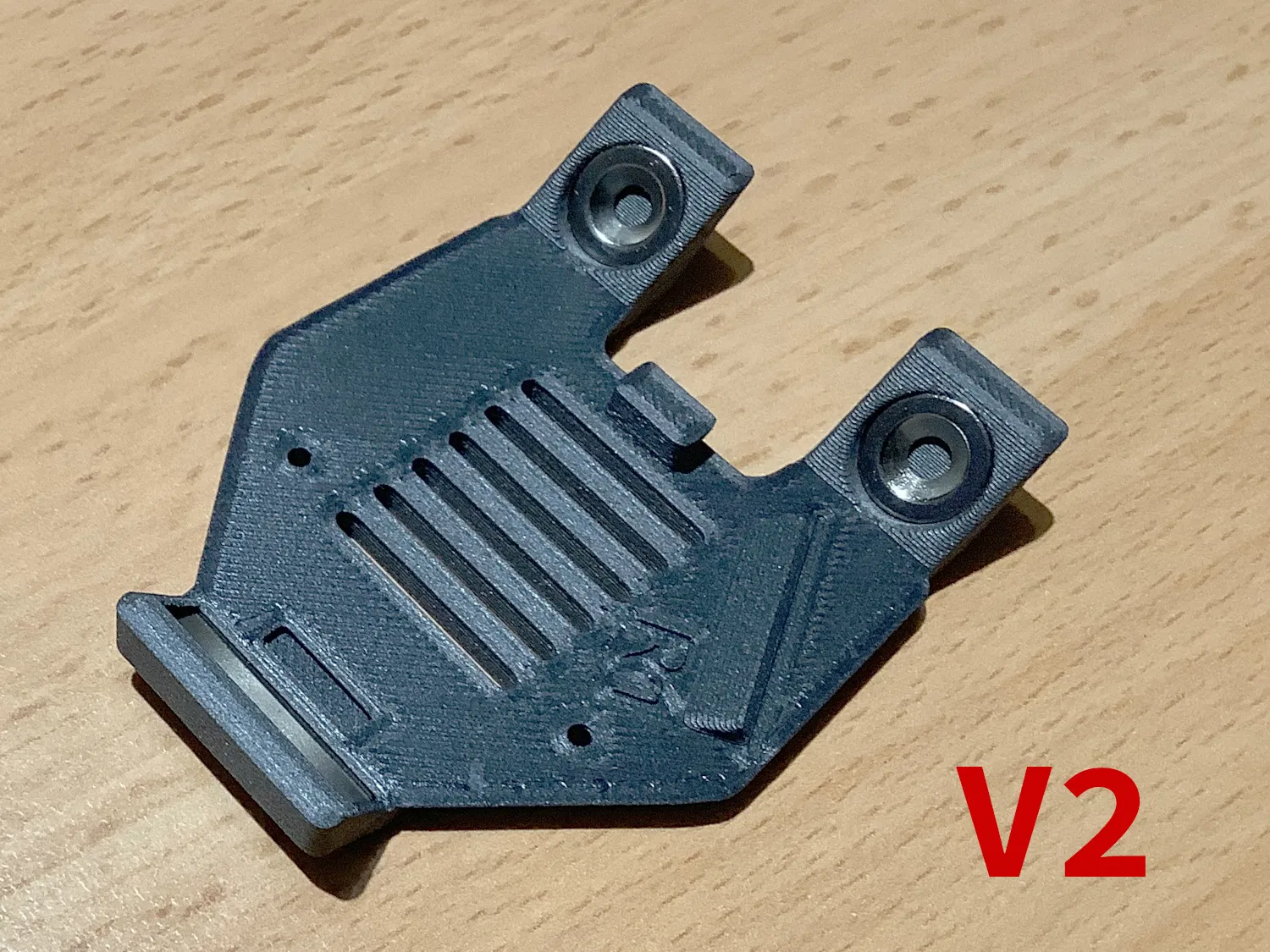

• Hai chỗ lõm cho nam châm tròn đường kính 10mm (dày 2mm đến 3mm) đã được thêm vào các 'cánh' phía trên để căn chỉnh giá đỡ camera với đỉnh khung máy in.

Loại nam châm tròn duy nhất tôi có để thử nghiệm có lỗ bắt vít chìm - nhưng bất kỳ nam châm tròn 10mm nào có độ dày khoảng 2mm - 3mm đều ổn. Nam châm nhỏ hơn cũng được, nhưng bạn có thể muốn dùng keo để giữ chúng lại. Khi gắn vào vỏ camera, chúng sẽ được giữ chặt. Chúng giúp hỗ trợ camera chắc chắn hơn nữa vào đỉnh khung.

Mô tả gốc

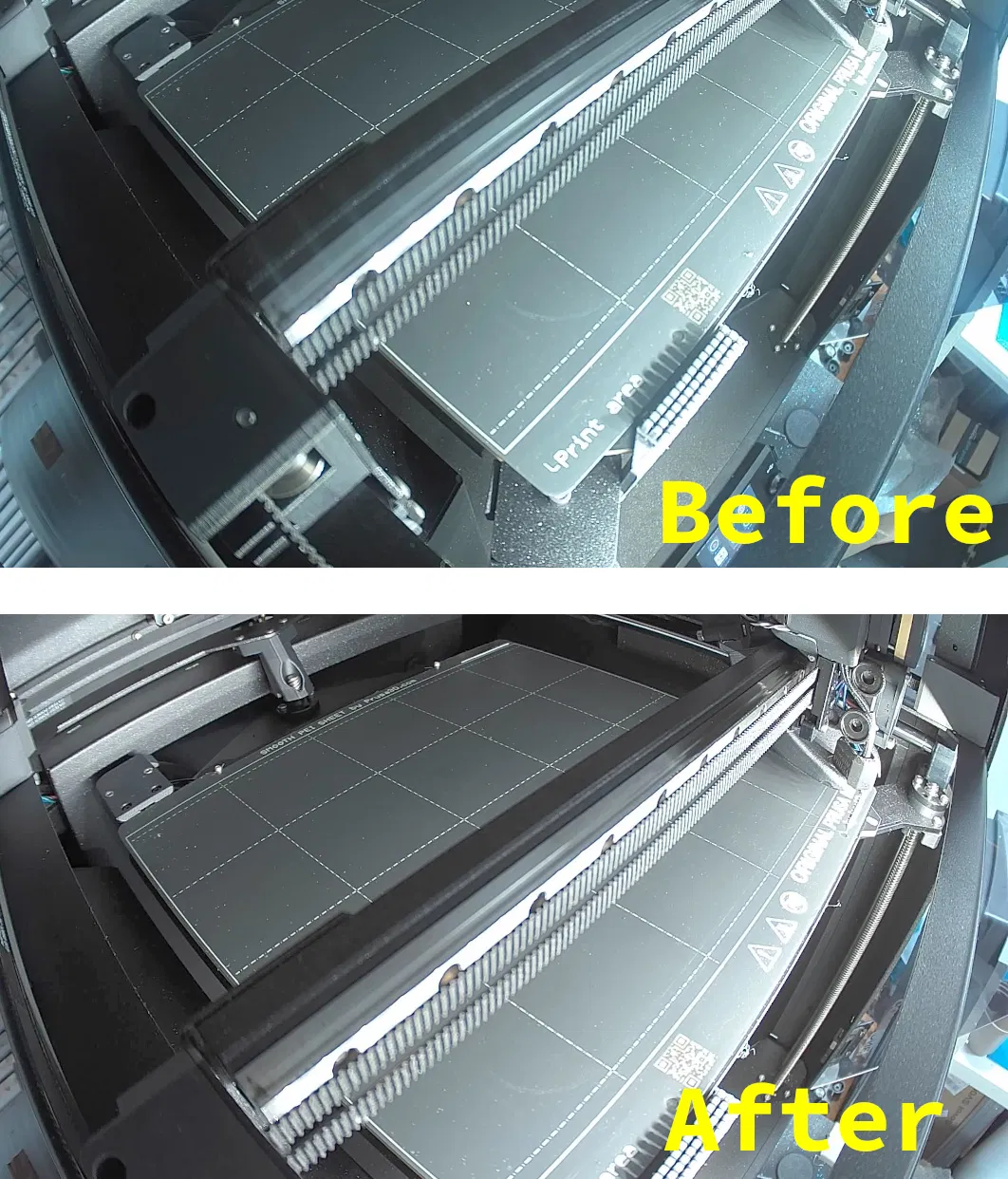

Tôi đã mua camera Buddy cho Core One, và hơi thất vọng vì camera bị nghiêng quá thấp, cắt mất phần rìa phía sau bên phải của bàn in.

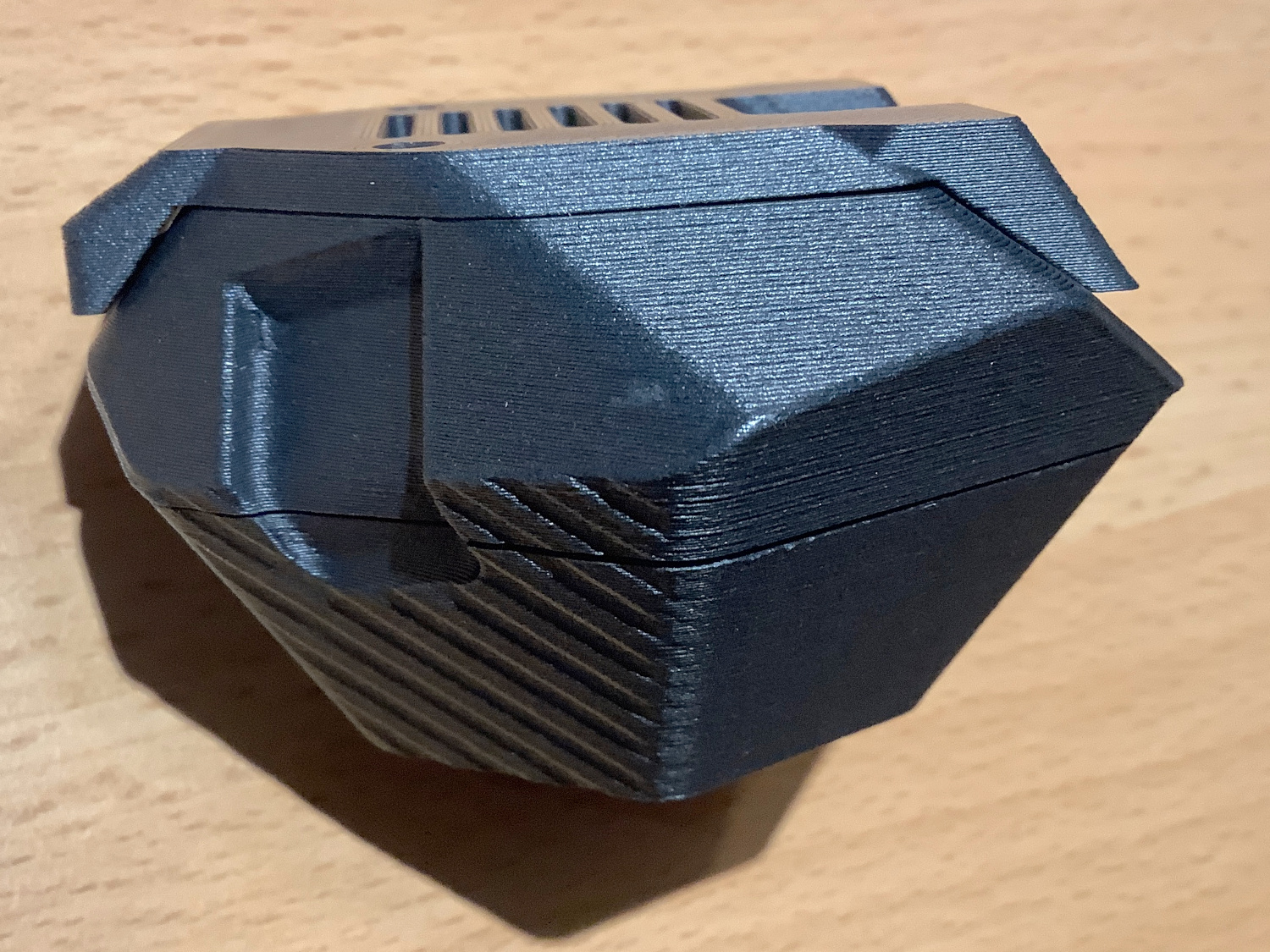

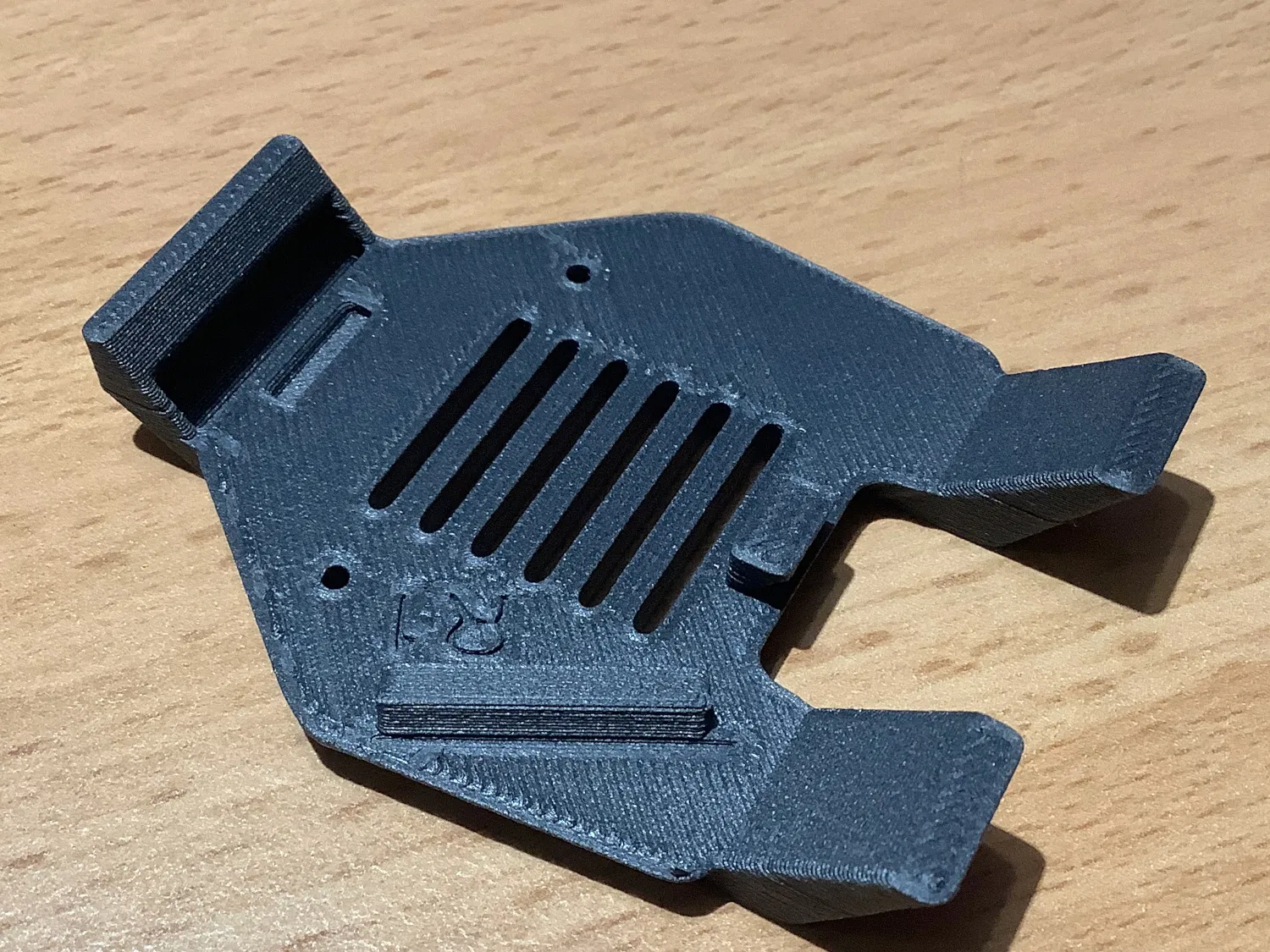

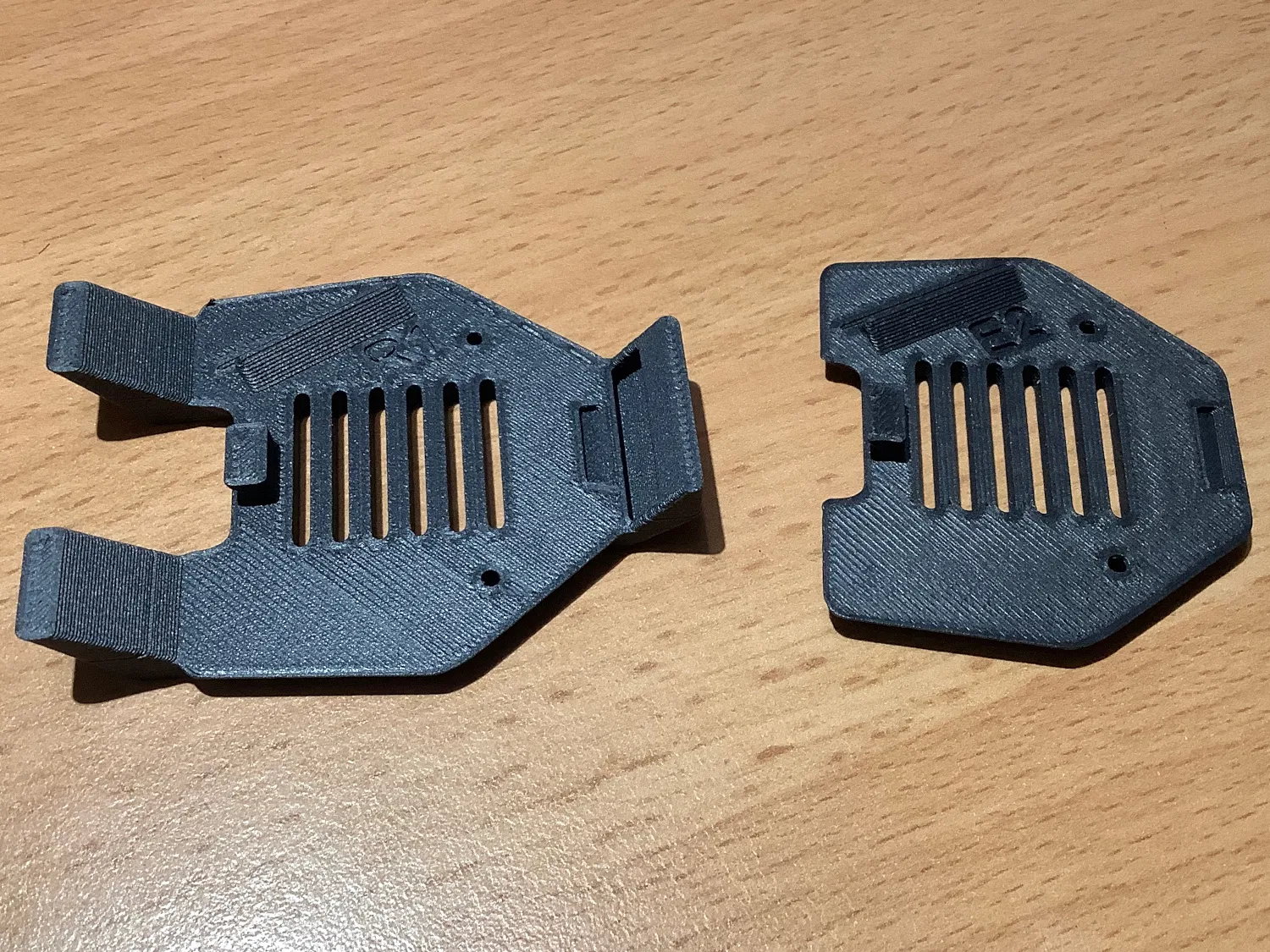

Bản sửa đổi này điều chỉnh nắp che camera để nó nghiêng camera lên một chút, đưa nhiều phần bàn in vào tầm nhìn hơn.

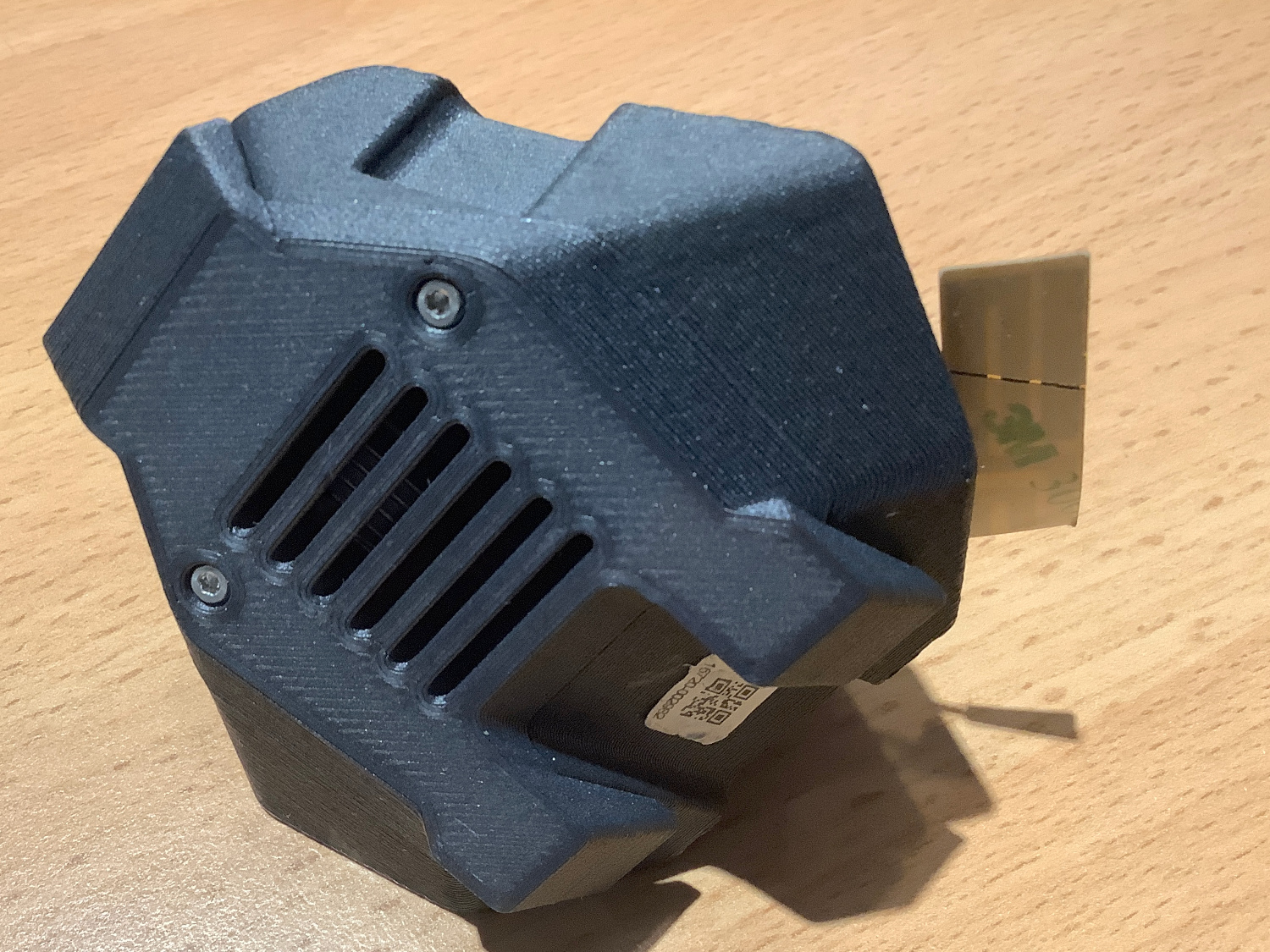

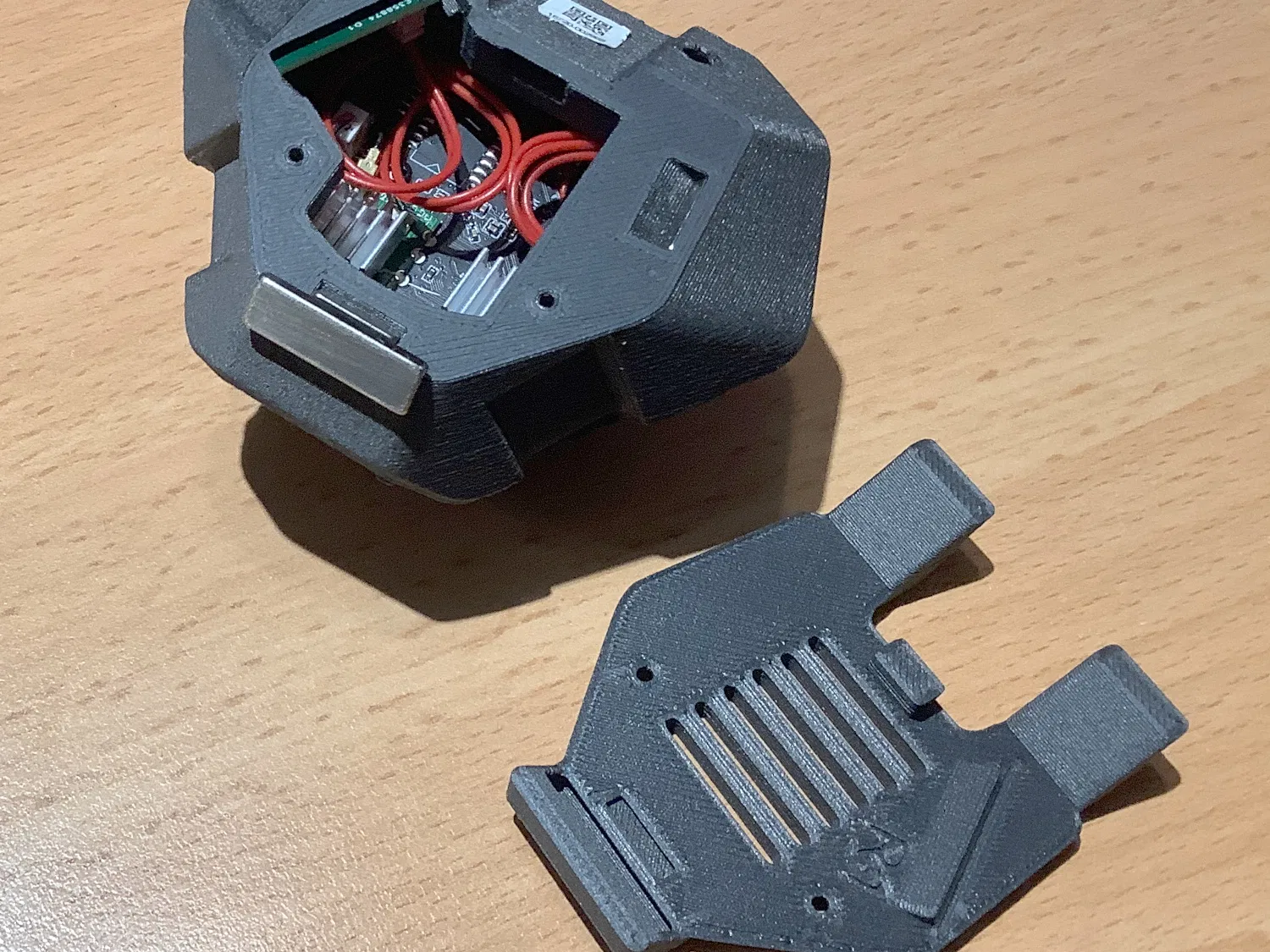

Do bản sửa đổi đẩy phần dưới của camera ra xa khung, một nam châm 20mm x 6mm x 2mm bổ sung được sử dụng để giữ vỏ máy vào khung máy in. Các nam châm camera hiện có vẫn được giữ nguyên trong vỏ chính.

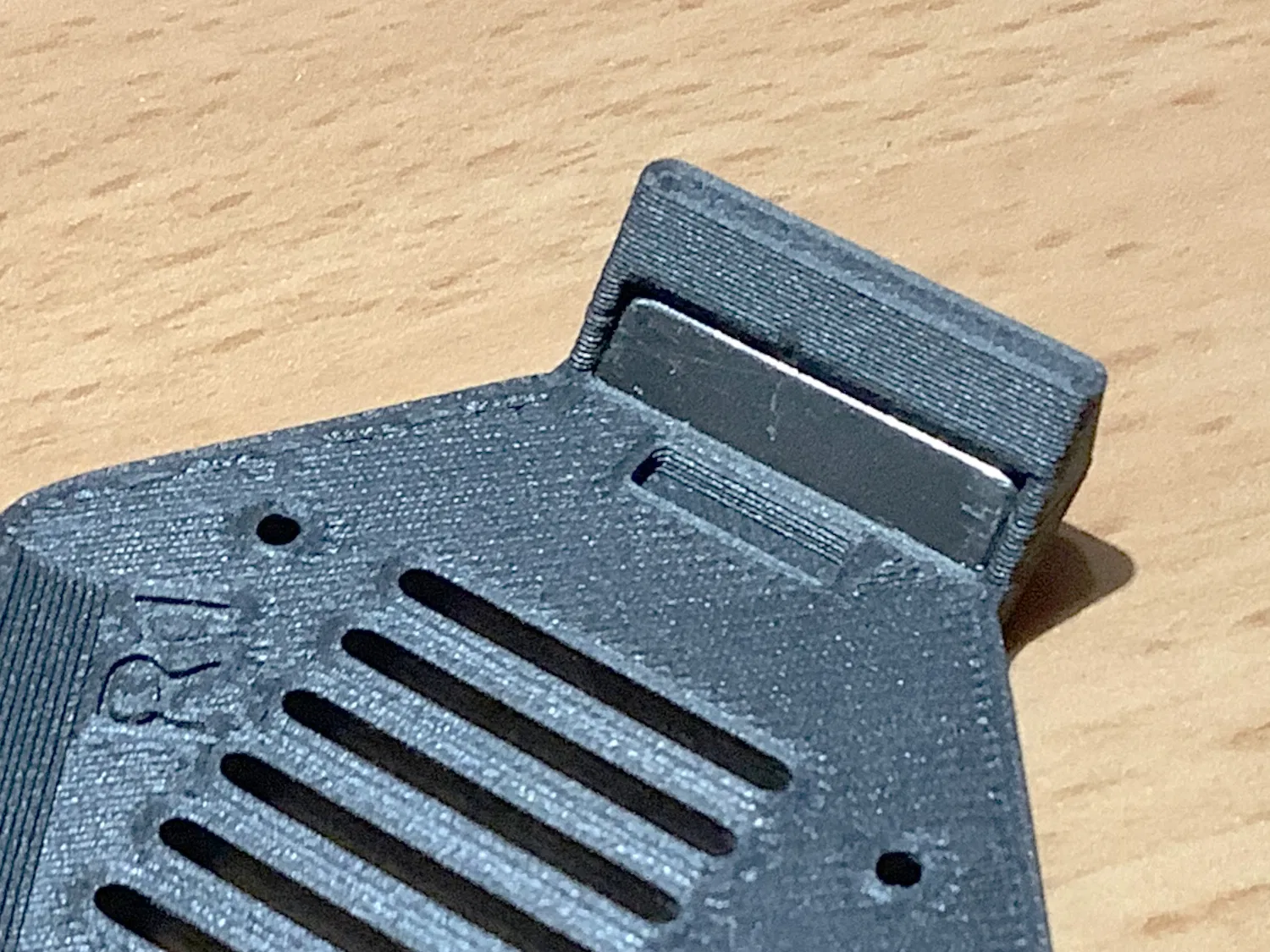

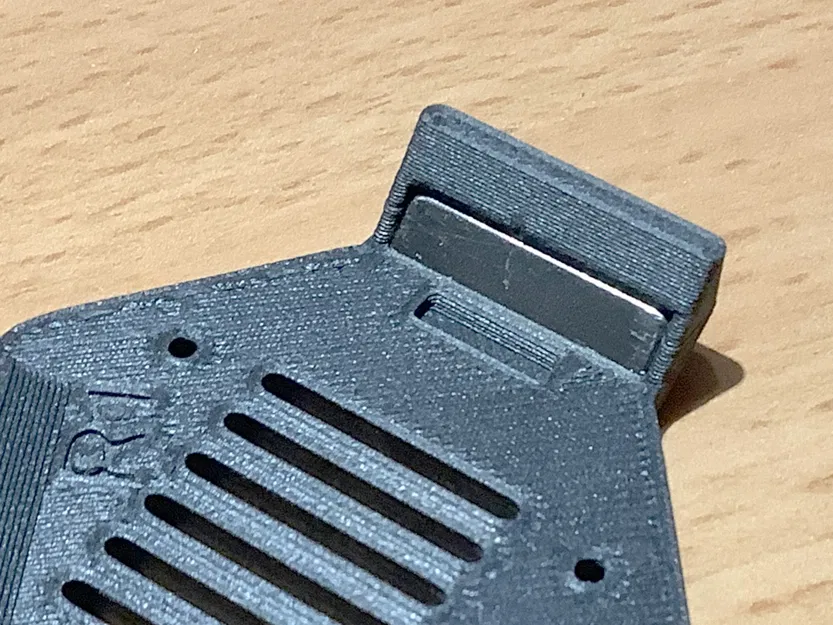

Định hướng nam châm 20mm x 6mm sao cho nó không bị đẩy bởi nam châm gốc trong khe ở phần trên. Nam châm lớn hơn được trượt và ép vào khe trong nắp trước khi lắp ráp. Vừa khít!

Tôi đã in bằng Prusament PCCF Blend, nhưng bất kỳ vật liệu chịu nhiệt nào cũng ổn. Cấu hình 0.2mm Structural, 20% cubic infill. In khoảng 30 phút trên Core One.

Nó được thiết kế bằng cách nhập STL gốc vào FreeCAD và làm việc trên đó.
