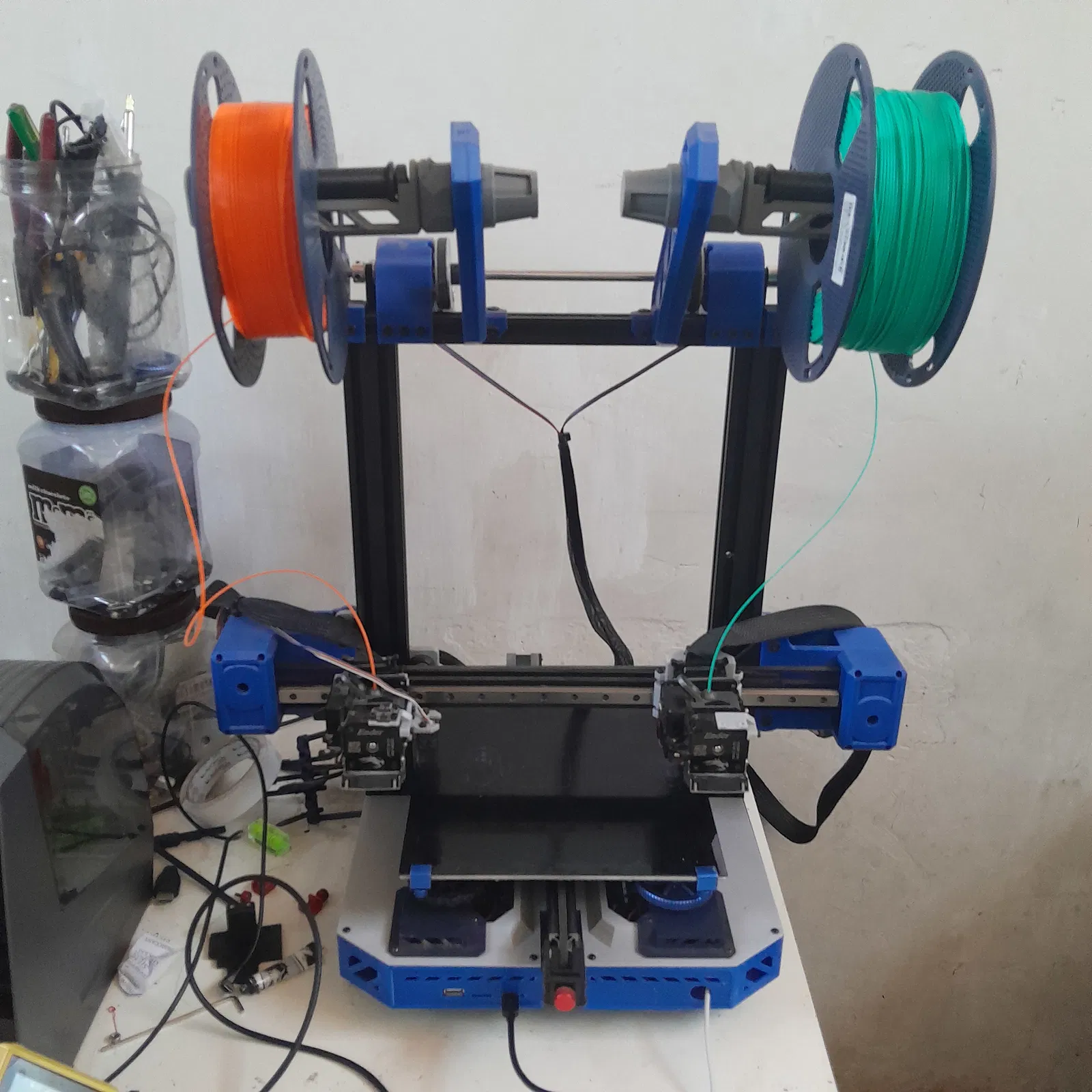

Ender 3 IDEX edition + Belt driven Z + Sprite extruder

Mình có chỉnh sửa một chút về ngoại hình cho các bộ phận, bao gồm một lỗ trên nắp để gắn bộ phận hiển thị motor, và để lại một thư mục chứa các bộ phận không có các sửa đổi đó (bạn sẽ cần lấy các phần còn lại từ bài đăng gốc).

Đối với bộ Sprite extruder chính, mình đã thiết kế một giá đỡ di chuyển vị trí cho CR Touch để giảm độ lệch Y và cho phép phạm vi dò quét lớn hơn, đối với cái thứ hai, mình đã thiết kế giá đỡ có thể điều chỉnh độ lệch Z.

LẮP RÁP:

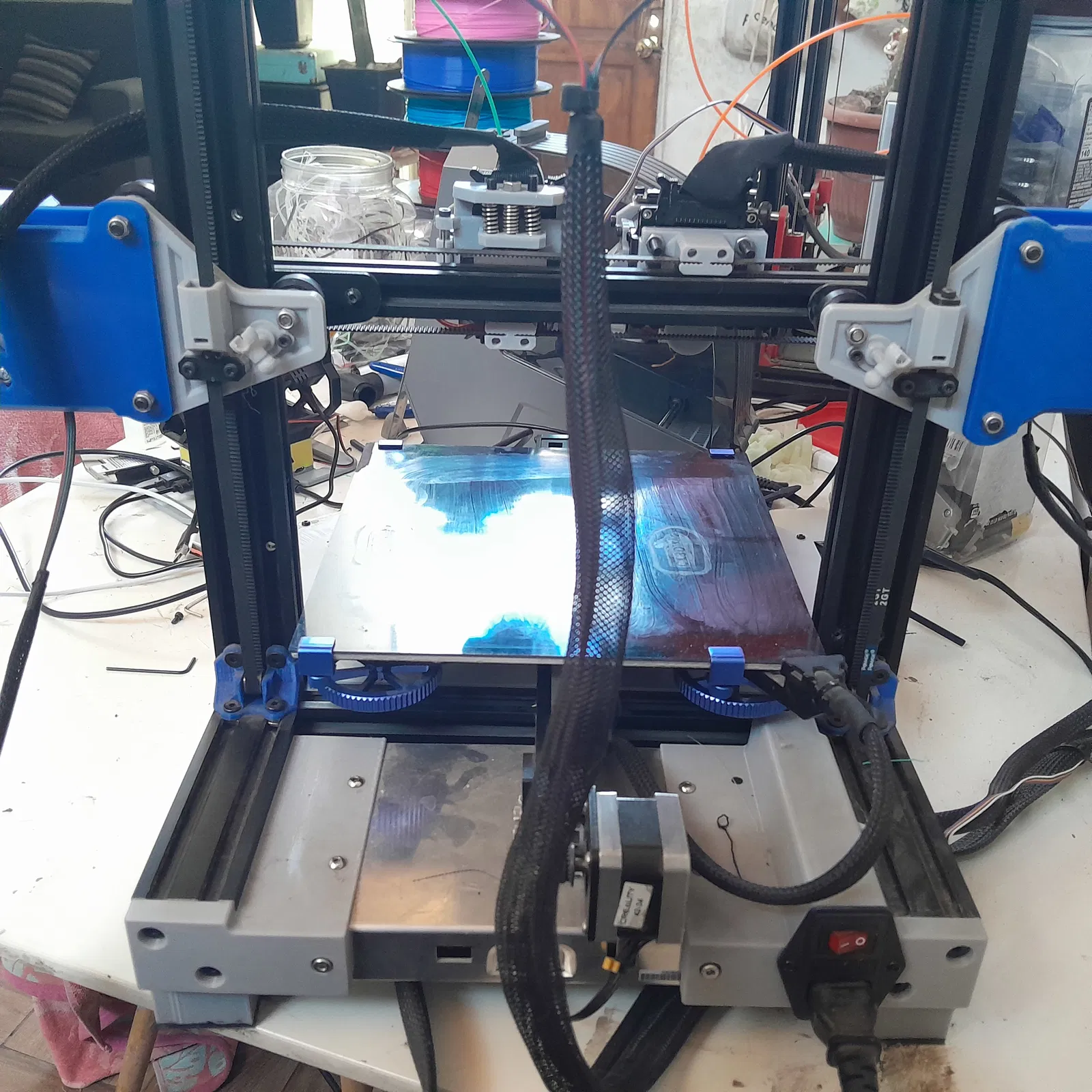

Việc lắp ráp và các bộ phận gần như giữ nguyên nhưng bạn sẽ thay thế các tấm ốp lưng Z bằng các tấm của Belted Z.

Nếu bạn đang sử dụng các bộ phận đã được chỉnh sửa, bạn sẽ cần thay thế các ốc định nhiệt M3 bằng loại có đường kính ngoài (OD) là 4.2mm.

Cũng thay thế các đai ốc ở phía sau các tấm Z bằng ốc định nhiệt.

PHỤ TÙNG CHO SPRITE EXTRUDER:

• 2 x thanh ren M3-5x30 (mình biết chúng hơi lạ nên đây là link: https://a.aliexpress.com/_mMzGU3b)
• 4 x khối dẫn hướng MGN12H
• 4 x ốc định nhiệt M5x4-OD6.5
• 4 x ốc M5x5
• 3 x ốc M5x30
• Lò xo 20x8 (giống lò xo của Ender 3 stock)
• 4 x ốc đầu tròn M3 rất ngắn (xin lỗi mình không đo M3, mình lấy từ bộ kit)
• 4 x ốc M3 rất ngắn
• 4 x ốc M3 không quá ngắn
• 1 x đai ốc X5

PHỤ TÙNG CHO CR TOUCH RELOCATION:

• 4 x ốc m3
• 2 x ốc đầu tròn m3
• 2 x đai ốc m3

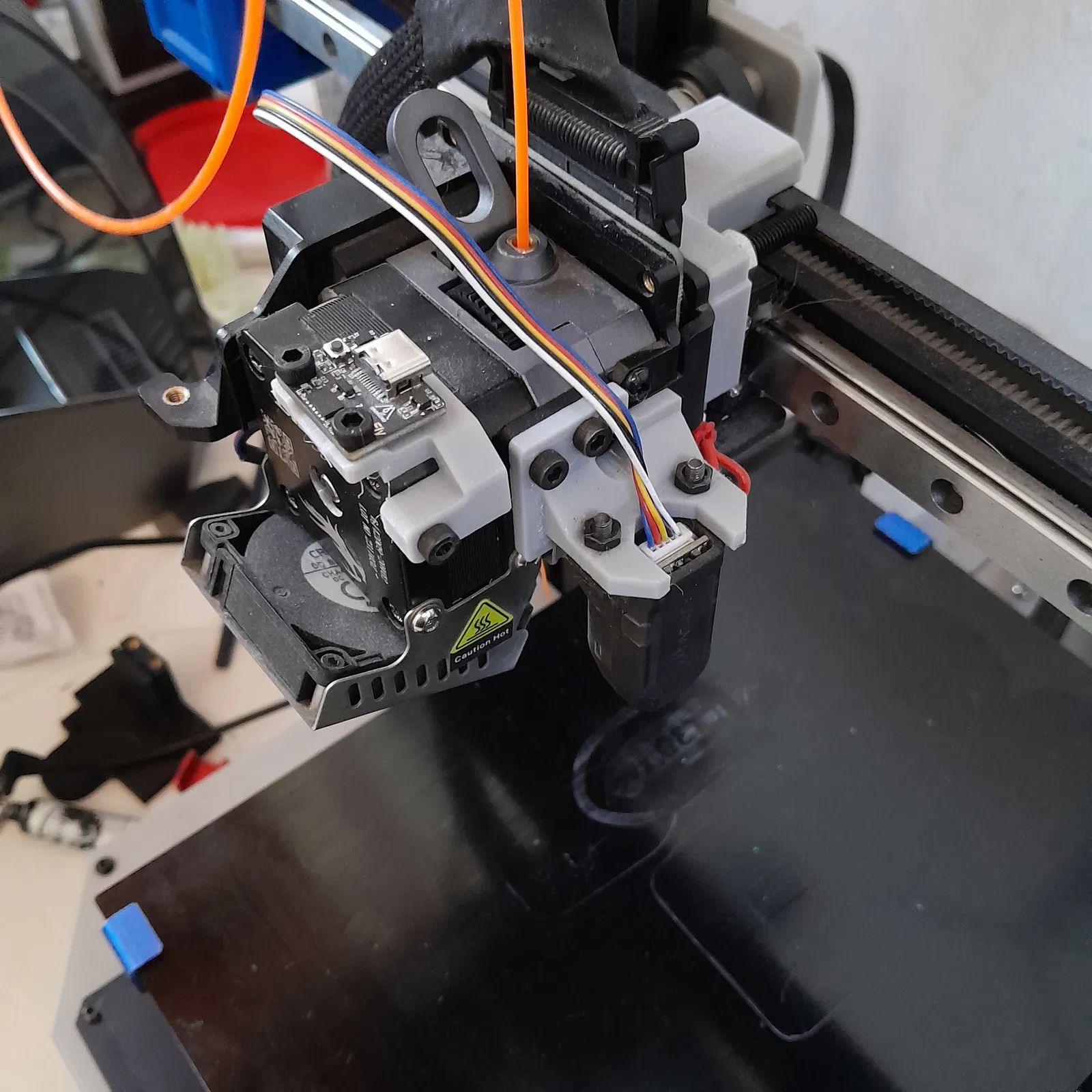

LẮP RÁP CR TOUCH RELOCATION:

Chỉ cần gắn bộ phận lên trên tấm gắn, nhưng đối với 2 lỗ dưới cùng, bạn sử dụng ốc đầu tròn M3. Sau đó, bạn gắn CR touch bằng đai ốc và ốc.

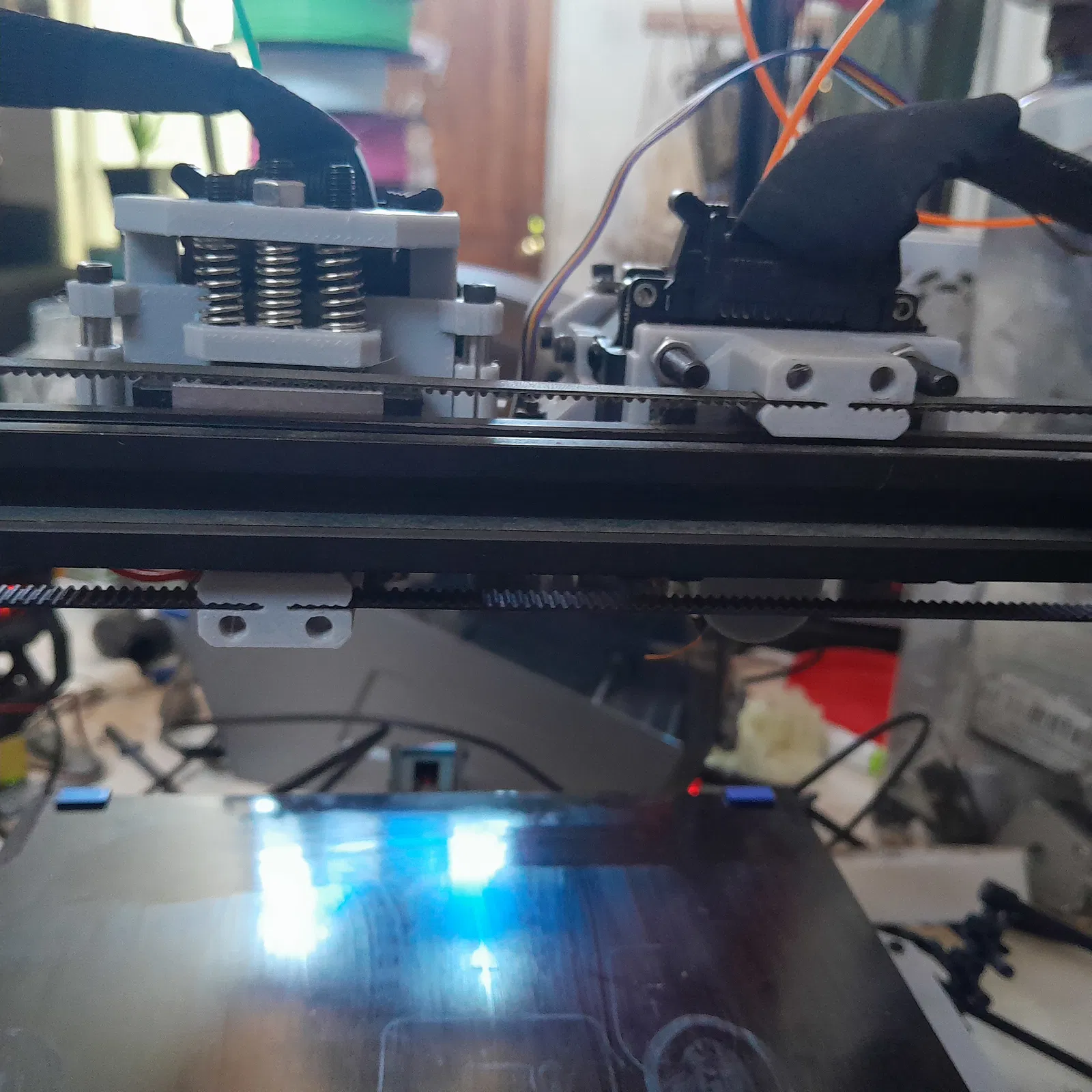

LẮP RÁP CARRIAGE CHO SPRITE EXTRUDER:

-Đầu tiên, bạn cần chuẩn bị các bộ phận, bắt đầu bằng việc cắt tấm gắn cho CHỈ EXTRUDER BÊN PHẢI như mình chỉ trong các khu vực màu đỏ.

-Tháo phần cao su gắn cáp ở mặt sau của cả hai Sprite extruder.

-Chèn ốc M5 vào CARRIAGE BÊN PHẢI PHÍA TRƯỚC và CARRIAGE BÊN TRÁI từ phía phẳng.

-Gắn CARRIAGE BÊN TRÁI vào carriage bên trái, sử dụng ốc m3 thông thường.

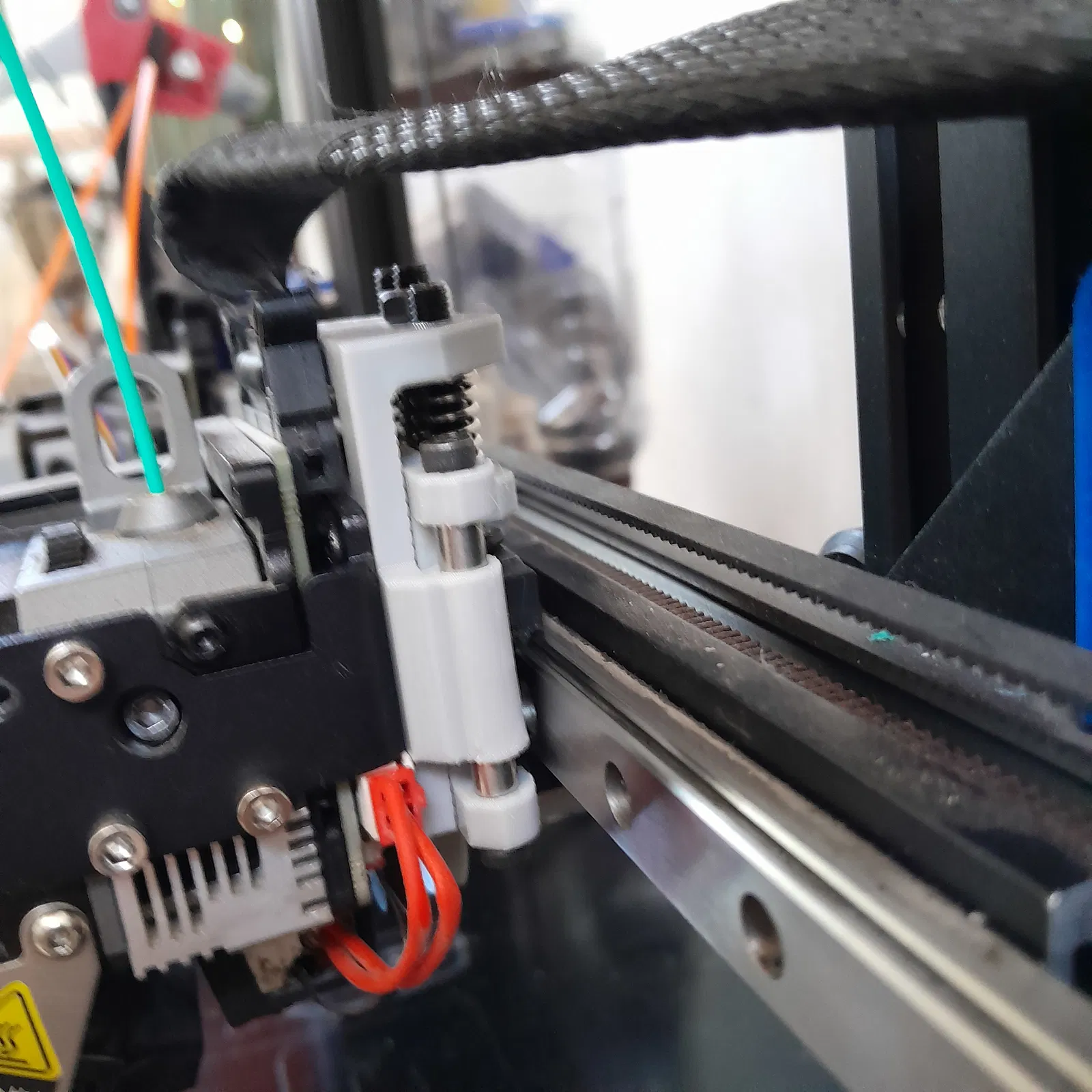

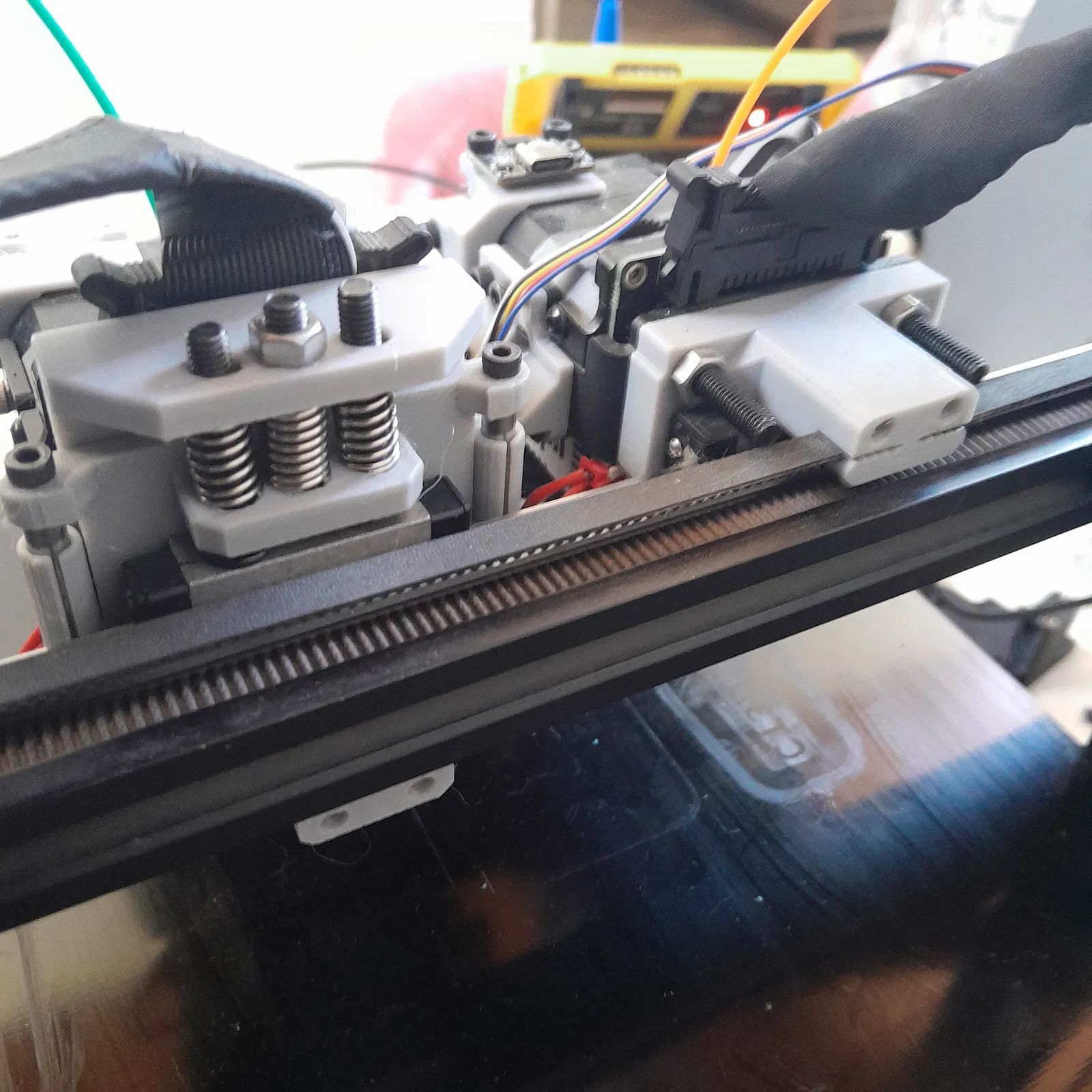

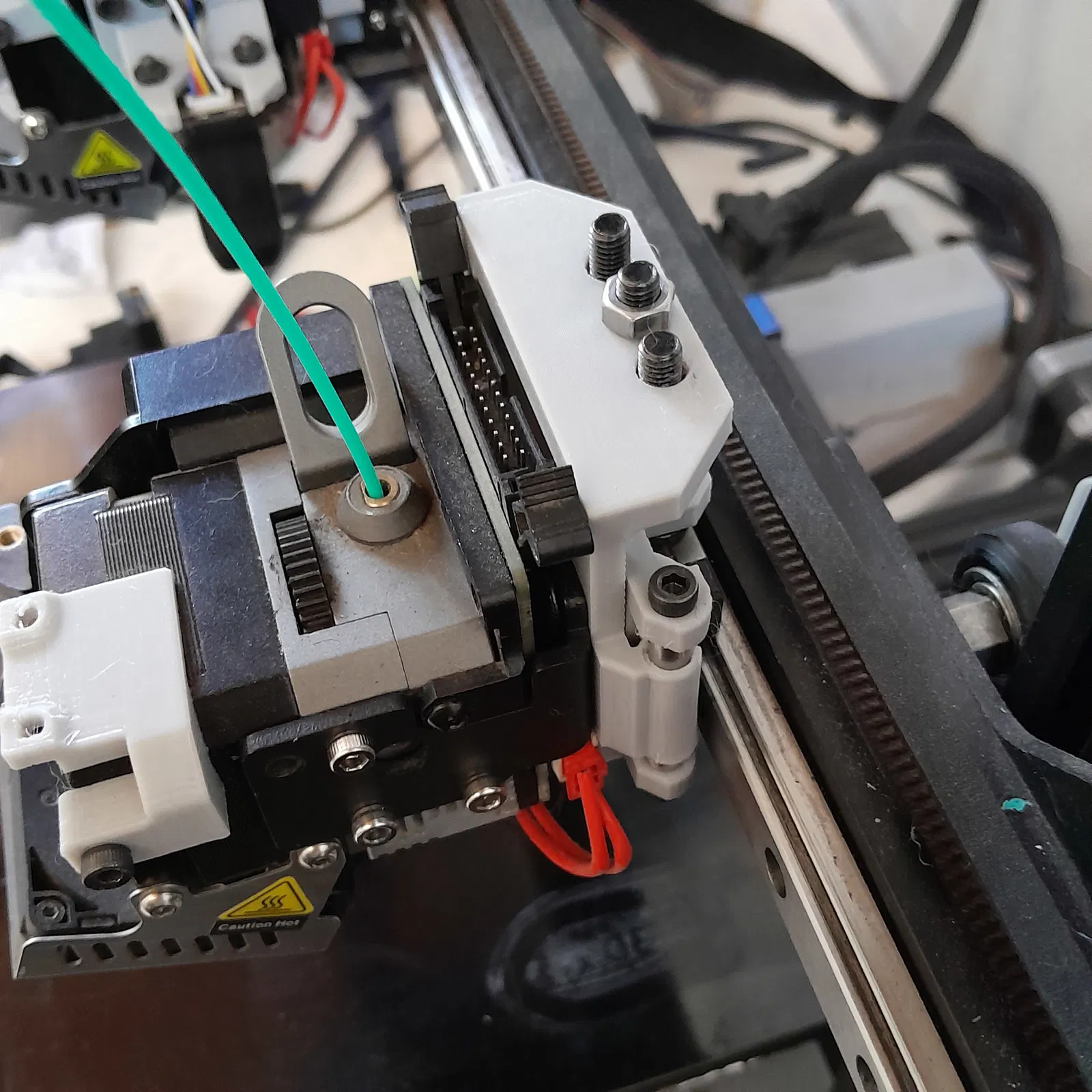

-Đặt 3 con ốc M5x30 vào các lỗ của CARRIAGE BÊN PHẢI PHÍA SAU, sau đó gắn nó bằng ốc đầu tròn M3 và cuối cùng đặt lò xo lên trên các con ốc M5.

-Chèn các thanh ren vào các bạc lót có sẵn của CARRIAGE BÊN PHẢI PHÍA TRƯỚC, sau đó nghiêng bộ phận và căn chỉnh 3 lỗ với các con ốc, ấn xuống và bỏ nghiêng bộ phận để khớp các thanh ren và cố định chúng bằng ốc M3.

-Ấn tấm phía trước xuống một lần nữa để lộ các con ốc và vặn đai ốc M5 vào con ốc giữa.

-Để hoàn thành, vặn các bộ phận gắn với ốc M5x5 và gắn các extruder. Chúc may mắn.
