Vỏ Đọc Đồng Hồ Gas ESPHome

Đây là một phần của dự án ESPHome để đọc đồng hồ gas bằng Home Assistant. Với cái này, bạn có thể xem mức tiêu thụ gas của mình theo thời gian thực và theo dõi lịch sử, xây dựng các quy trình tự động hóa, trực quan hóa dữ liệu, v.v.

Nó hoạt động bằng cách đọc các biến thiên từ trường nhỏ do vòng quay bên trong đồng hồ gas của bạn tạo ra. Những thay đổi này tương ứng với chuyển động cơ học của đồng hồ.

Xem: trang dự án ESPHome Gas and Water Meter để biết thêm chi tiết.

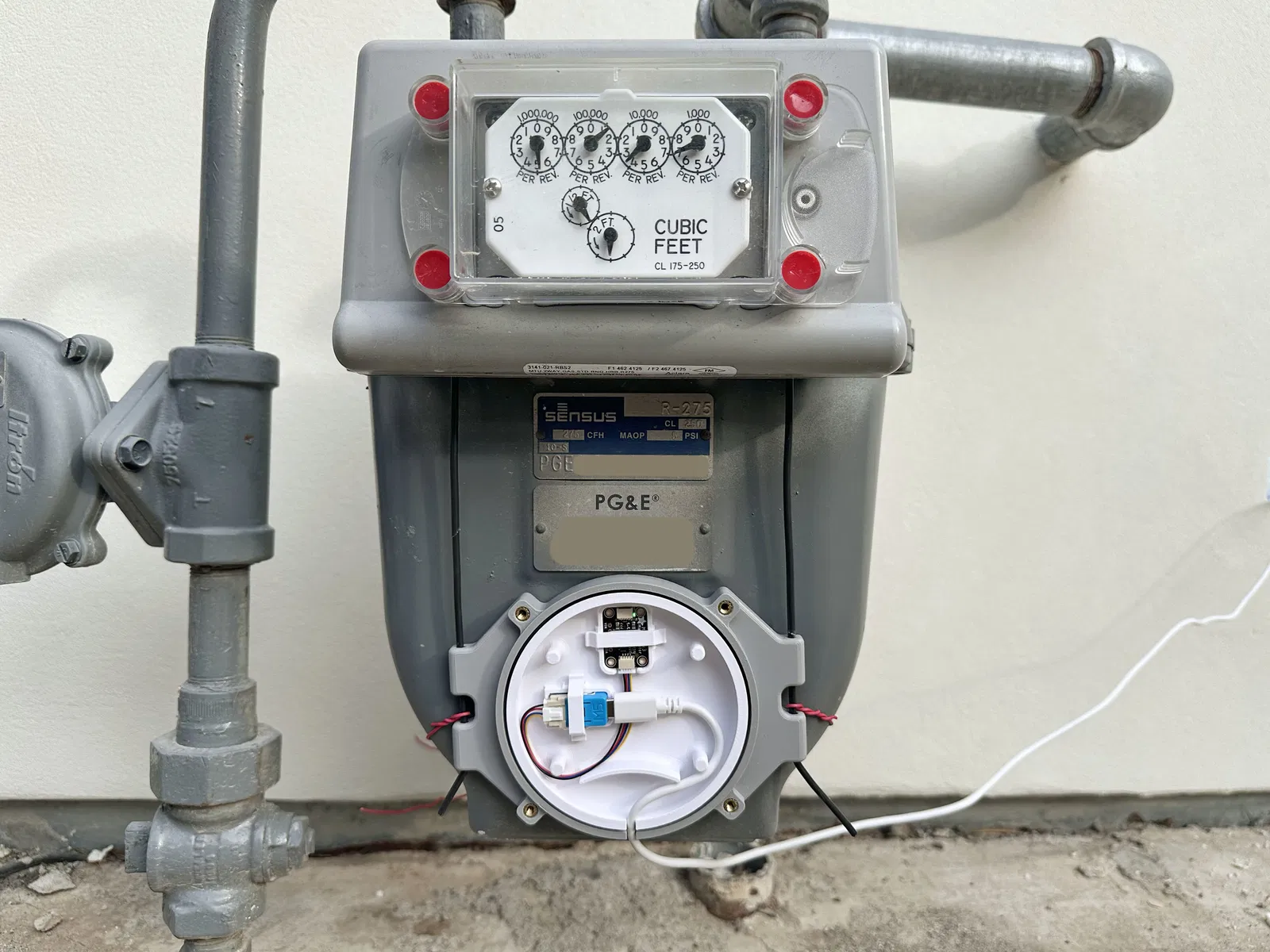

Đây là một vỏ chống chịu thời tiết để chứa các bộ phận điện mà tôi khuyên dùng. Nó được thiết kế để có thể gắn vào đồng hồ gas Sensus R-275, loại mà công ty tiện ích của tôi (PG&E ở California) sử dụng. Vỏ này có khả năng sẽ phù hợp với các đồng hồ gas khác.

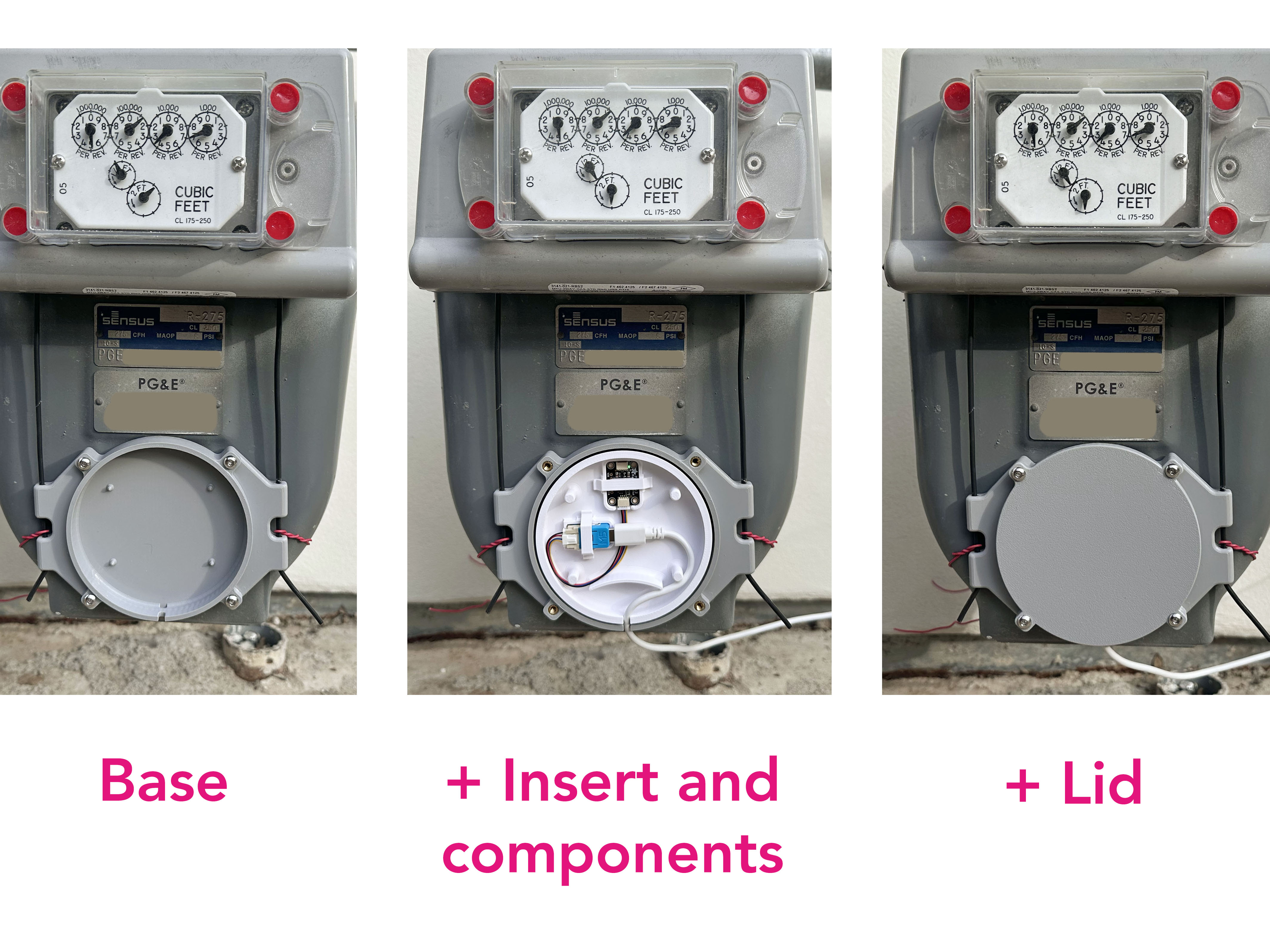

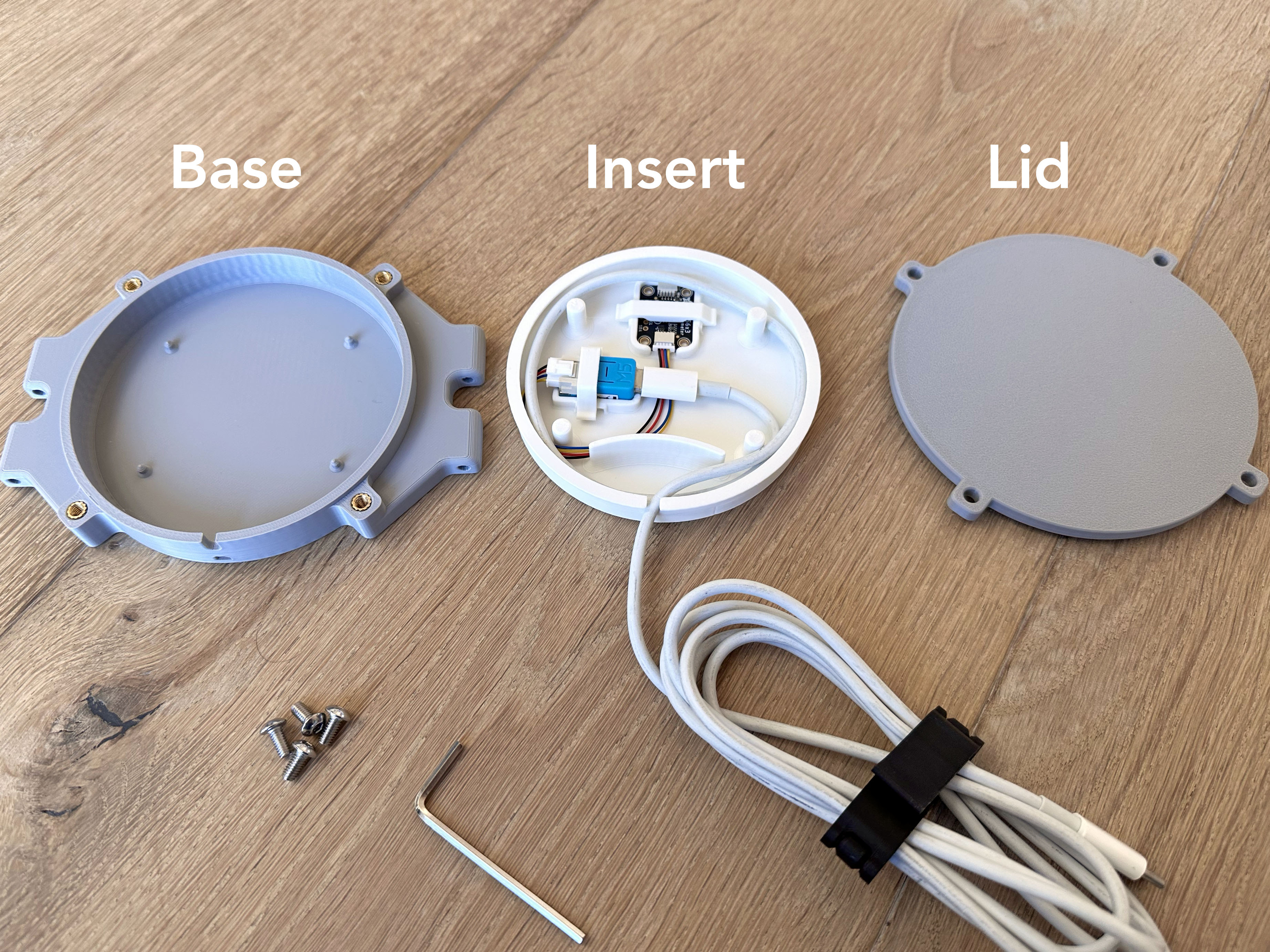

Có 5 thành phần:

• một đế. Cái này được thiết kế để gắn vào đồng hồ gas. Bạn có thể để nó gắn cố định và tháo bộ phận chèn ra để bảo trì các bộ phận một cách dễ dàng.

• một bộ phận chèn. Bộ phận này cố định các bộ phận điện và có thể tháo rời.

• một nắp. Cái này được cố định bằng vít.

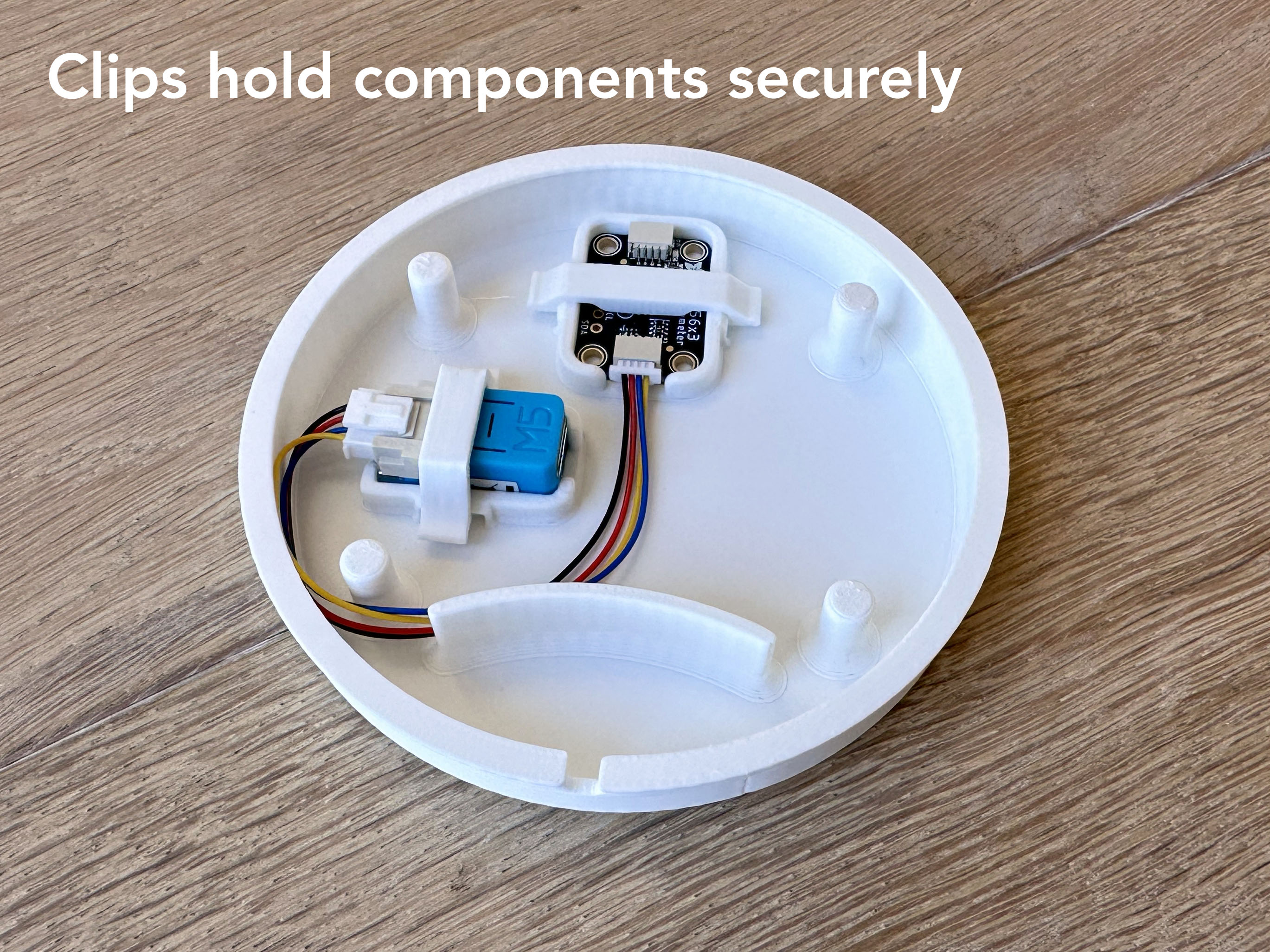

• 2 kẹp để cố định các bộ phận điện vào bộ phận chèn.

Bạn cần gì nữa:

• Vòng ren M4 + bu lông M4 (dài 8 mm) để cố định nắp

• Lắp đặt:

  • Tốt nhất: một đoạn dây romex 12 gauge (20 amp) + một đoạn dây mỏng hơn để lắp đặt

  • Bạn cũng có thể chỉ cần dùng băng keo

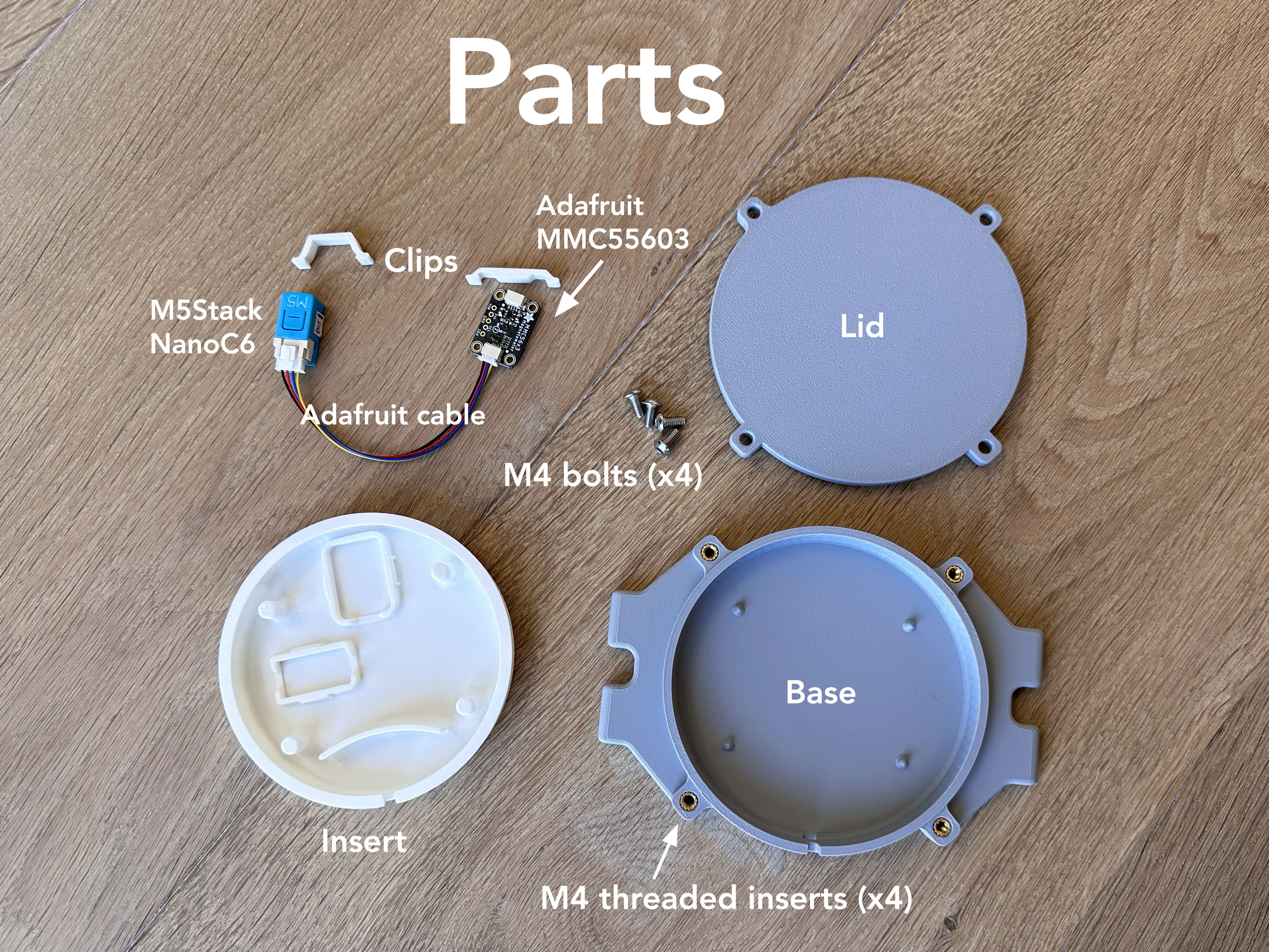

Các bộ phận điện:

• M5Stack NanoC6 - đây là SoC ESP32 chạy firmware ESPHome.

• Adafruit MMC5603 Triple-axis magnetometer - cái này đọc chuyển động của màng ngăn bên trong đồng hồ gas.

• Adafruit Grove to STEMMA QT Cable - cái này làm cho việc kết nối không cần hàn.

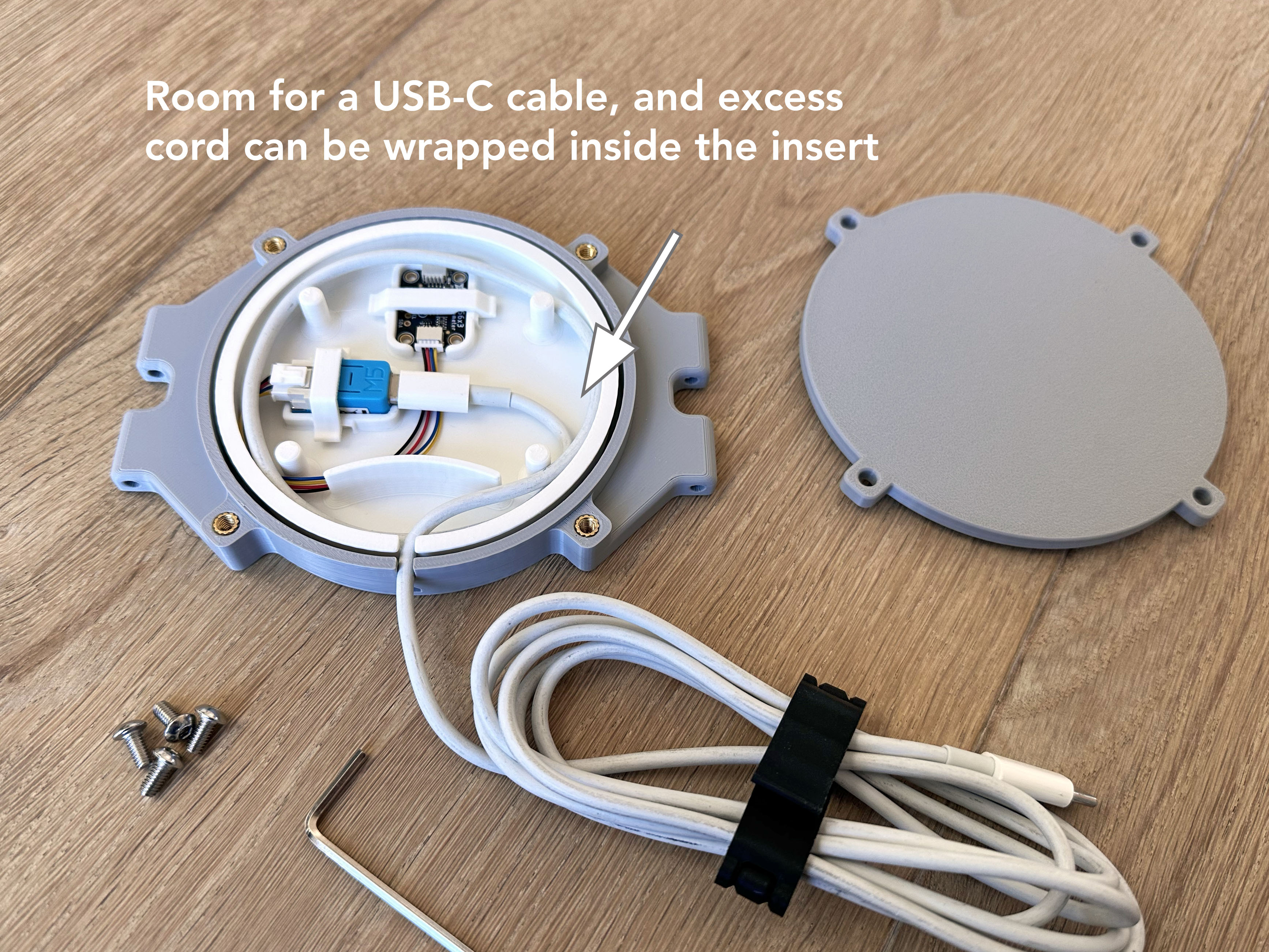

• một cáp USB-C và bộ nguồn. Cái này chỉ để cấp nguồn. ESP32 giao tiếp với Home Assistant qua wifi. Vỏ được thiết kế để chấp nhận cáp 3.5mm.

Tính năng mô hình

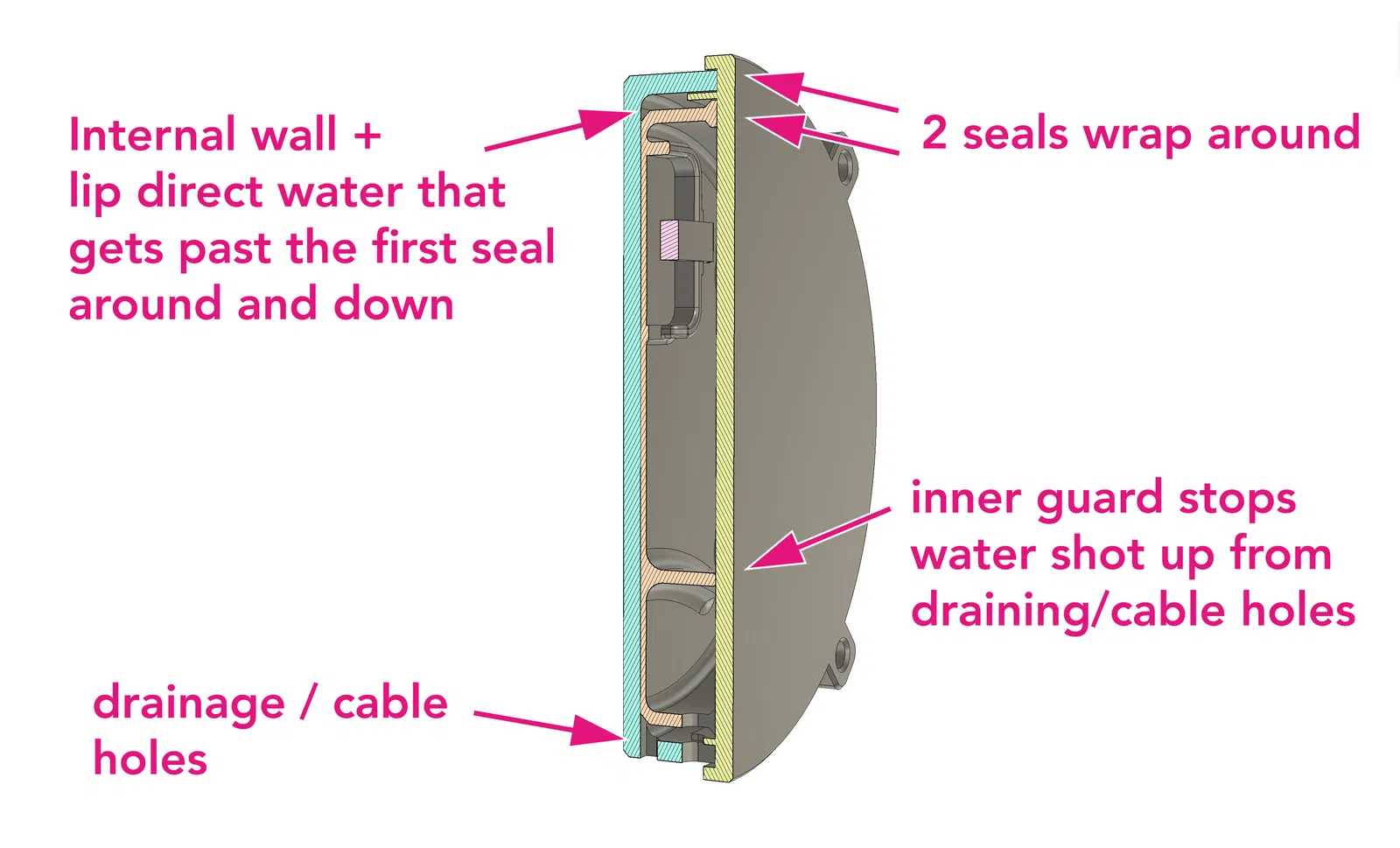

Thiết kế chống chịu thời tiết - mối quan tâm chính là giữ cho các bộ phận điện không bị ướt. Mô hình có một số tính năng thiết kế để hỗ trợ:

• Tôi đã chọn thiết kế vỏ để thoát nước thay vì dựa vào các lớp đệm kín hoàn hảo.

• 3 bức tường với 2 lớp đệm

• các hình dạng cong và gờ để làm cho nước chảy xuống và ra khỏi các lớp đệm

• nếu nước lọt qua lớp đệm đầu tiên, nó sẽ được dẫn vào lỗ thoát nước ở đáy.

• bộ phận chèn có một tấm chắn bên trong để bảo vệ khỏi nước bắn lên từ lối ra của cáp.

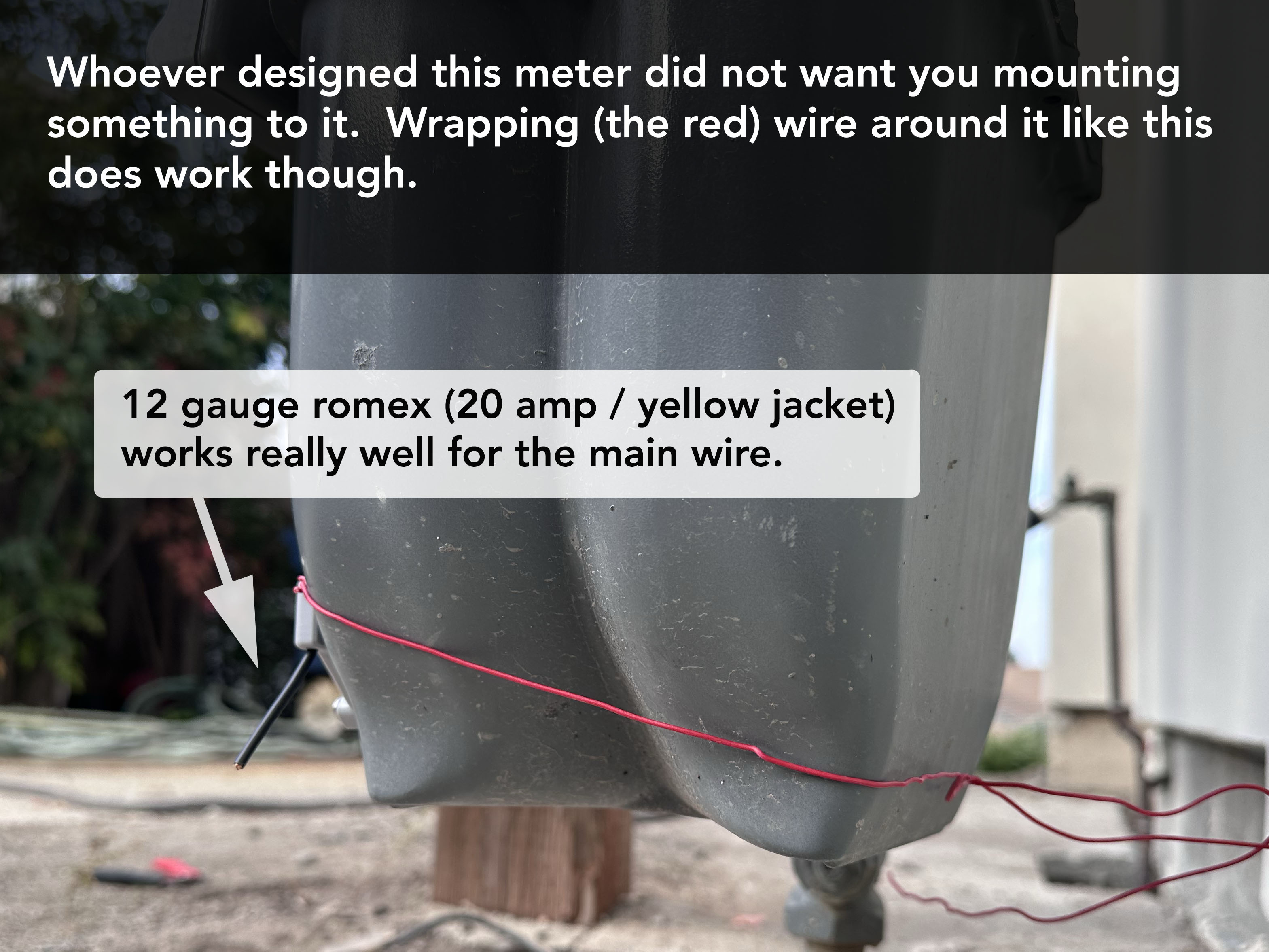

Giải pháp lắp đặt chắc chắn - đồng hồ gas của tôi có nhiều bề mặt cong, gây khó khăn cho việc lắp đặt vỏ này. Bạn có thể chỉ cần dùng băng keo, nhưng đồng hồ gas của tôi đặt dưới ánh nắng trực tiếp và tôi muốn thứ gì đó bền bỉ. Nó được thiết kế để lắp bằng dây:

• Dây chính - một đoạn romex 12 gauge (20 amp) là lý tưởng. Uốn và quấn nó qua các đồng hồ đo của đồng hồ và qua các lỗ trên đế. Bạn có thể đơn giản uốn nhẹ các đầu dây để cố định nó.

• Sau đó, quấn hai dây nhỏ hơn quanh dây chính ở các khe hở nơi chúng lộ ra và được hỗ trợ. Buộc chúng lại với nhau ở phía sau đồng hồ để cố định theo chiều ngang. Chỉ có đủ gờ trên đồng hồ gas của tôi để dây này không bị trượt ra.

Chỉ cần một cáp USB - dự án và thiết kế này không yêu cầu hàn và chứa cả ESP32 và cảm biến. Bạn chỉ cần cung cấp nguồn bằng cáp nguồn USB-C... và đồng hồ gas phải nằm trong phạm vi phủ sóng wifi của bạn.

Khuyến nghị:

Tôi đã làm điều này, nhưng tôi không nghĩ nó là hoàn toàn cần thiết... phun lớp phủ trong suốt lên các bộ phận có thể bị ướt để làm cho chúng kín nước. Điều này bao gồm mặt sau và hai bên của bộ phận chèn.

Đã bao gồm:

• Các tệp STEP và Fusion 360 để dễ dàng chỉnh sửa

• Tệp 3MF để dễ dàng in
