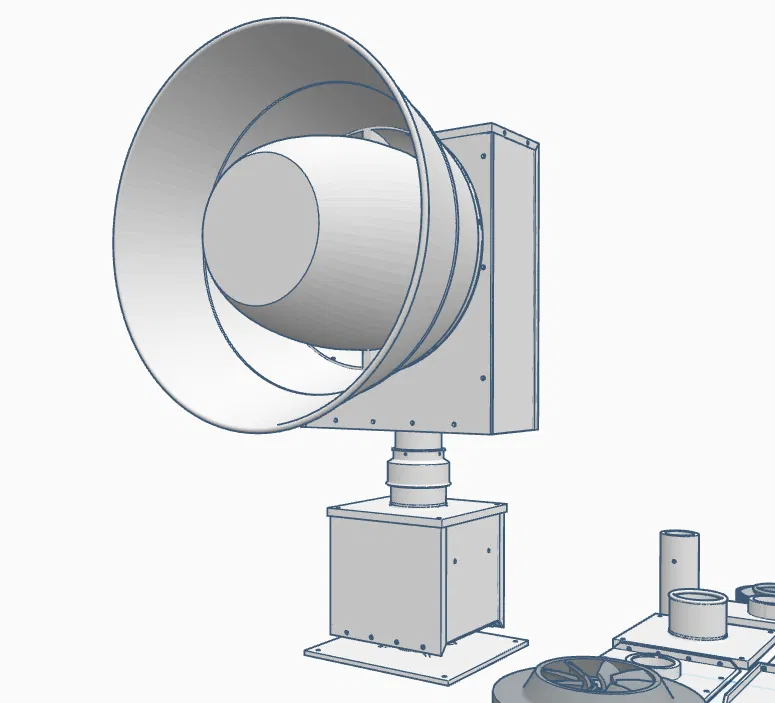

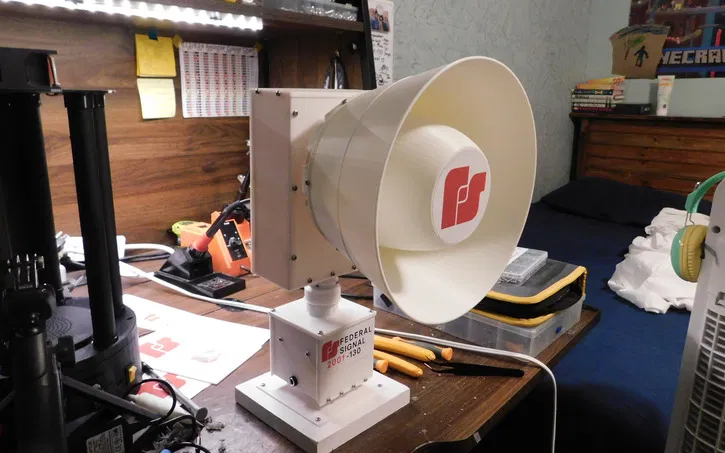

Mô hình Federal Signal Equinox Tỷ lệ 1/4

CHÂN THÀNH CẢM ƠN MILES PETERSON CHO MÔ HÌNH NÀY

Phần cứng và Điện tử

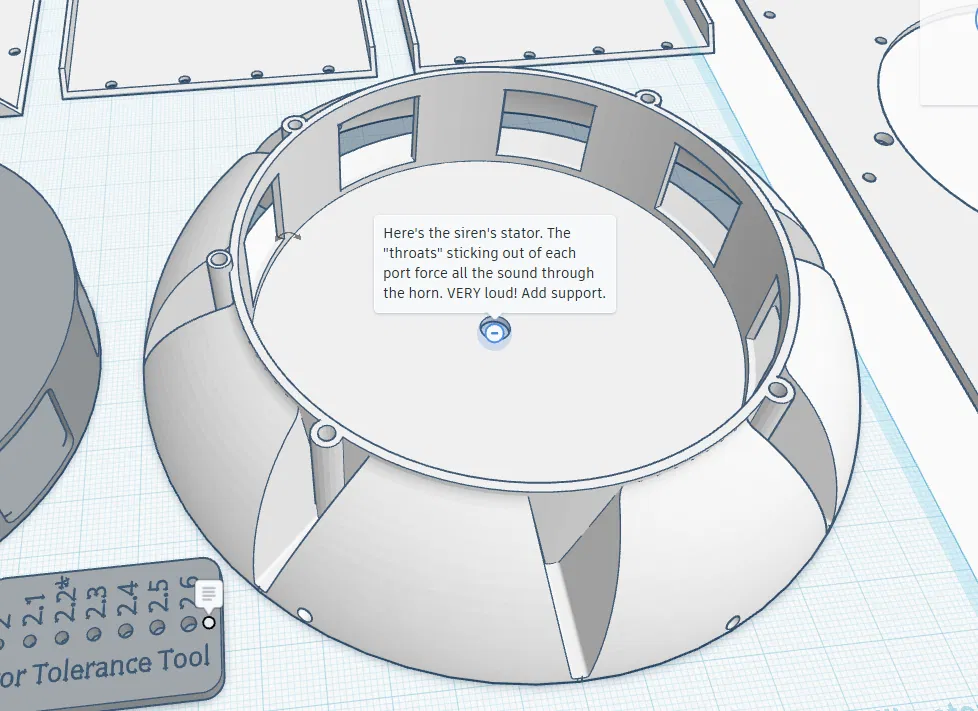

Mô hình này sử dụng động cơ 500TB với trục 2-2.6mm nhưng kích thước trục mặc định là 2.2mm. Rôto quay ngược chiều kim đồng hồ (CCW). Miles khuyên nên in rôto và stato có hỗ trợ, in rôto bằng PLA/PLA+ hoặc bất kỳ sợi nhựa nào bạn thích nhưng PLA được khuyến khích. Sử dụng brim cho phần còi và in CHẬM. Do trọng lượng của còi, phần đế một mình không thể đỡ được. Hãy cân nhắc gắn nó vào một đế lớn bằng gỗ hoặc thứ gì đó tương tự.

Truy cập liên kết Tinkercad và mở nó ở chế độ sửa đổi để có thêm hướng dẫn.

Lưu ý: TÔI CÓ THỂ SẼ RA MẮT MỘT VIDEO HƯỚNG DẪN ĐẦY ĐỦ SAU KHI TÔI IN XONG TẤT CẢ CÁC BỘ PHẬN

ĐỘNG CƠ: https://www.amazon.com/QLXHBOT-Electric-Micro-3V-2700-500TB-18280/dp/B0CPXMRV6Y/ref=sr_1_6?crid=ADKGLM3C2TN1&dib=eyJ2IjoiMSJ9.QgYaU4ZcrAqWQJst156gyxvw0WmubuSg2f154UaHtI7TcjzV4worzQ6WGDlprCyK2lDx6Pp_PF6SbfYiH4sdOI2Tl_6DlY06Fog-x2nVc_Iblavksb6AiHlZEFEQsxiYORtuqeRwf5797wNQ4zMTryCgx14cc_hXqfYhC_rZ67RYoNiYKpstu6jp2P8O0FCI3w2cNTLsQOUfJGRR1rysBBi0Lt7LEzjL7q3ZAXCOYyTIUCrpGX3hcV_hDMWaUM6iiYnU2EGCQqKecsDby2tlR2gXejt6uGg6GZAzWl9JqF4.Ad4U5q9pIw-q3ap4lzIc9FxoL33w5ABYMlYeQdbuG-8&dib_tag=se&keywords=500TB+motor&qid=1765762791&s=industrial&sprefix=500tb+mot%2Cindustrial%2C423&sr=1-6 (thêm phòng khi bạn cần dự phòng)

ĐỘNG CƠ QUAY: https://www.amazon.com/Motor-Gearbox-Shaft-200RPM-Smart/dp/B0D2VWW8PC/ref=sr_1_6?crid=2AMXGQ6L5O7XV&dib=eyJ2IjoiMSJ9.7K7HWADY-tj3pC6TuVqbUKk5dlvPDtva16OL5Etmu69E0Ems913uCwy6Ehoe16G-_jKa9H6MaaBJHmbw-ijFo2U6aEtKygw36ahJsSmQ9PNQ2ue9qb-AtGhB51E4oDfr0nMjM1ZgVkf1OnxroUxGMKp536QwwJ5LaIVAlFbt5ynUkaUk6uq8E-ZRwCSwdphatlvBDwAWaaf752NSHRZPR97X8DBjVIrHFY9D-8pVkMO8G_aTlidQUi7P4Zvrolwldz16pttjKqwtVJddEJQDNoPeQB9Mp87kEXIETe4QEUY.xmN3WSrkI0nxvZlZZntMbr9T2fohirNfyvzxKEvMHTQ&dib_tag=se&keywords=TT%2Bmotor&qid=1765762926&s=industrial&sprefix=tt%2Bmotor%2Cindustrial%2C499&sr=1-6&th=1

BỘ KIT PHẦN CỨNG M3: https://www.amazon.com/Fgruh-Assortment-Assorted-Stainless-Hardware/dp/B0FG2BRXL3/ref=sr_1_1_sspa?crid=1LVSE4XVRBOL8&dib=eyJ2IjoiMSJ9.2uOljQ6TCNagljhcoVb2QYVkI79mspZsIWoAGCprEDrUFUYuLr_lmKHl0885Pn6Cj3aGpgKSEIf0tDqEKyaGbYmt7y59RroAVlY4NbmkB_z5mb29AiQ9npBB9y72jWE-2rUkXRVpAxDoKVoq3s-xGc5RBfmVUR6jpK3oMRtf8cW8ziAsBI2GH3g6kCta0K6wTe9Fpzdf8N8GqlFLOsHnigq2yXICn0c07eRJdixfiUdxJx5A9THRT62hBtDZbqVrngTgaJKVu0YfxVs7HTB0Xu13o8gJAHJHXUXxe7-yZjY.chhGORVcTcnjtQQrjUBTARyi2g7CtCGoTJBotwJFSm0&dib_tag=se&keywords=m3%2Bscrew%2Bkit&qid=1765762841&s=industrial&sprefix=M3%2B%2Cindustrial%2C280&sr=1-1-spons&sp_csd=d2lkZ2V0TmFtZT1zcF9hdGY&th=1

BỘ KIT PHẦN CỨNG M2: https://www.amazon.com/Fgruh-1200PCS-Assortment-Washers-Assorted/dp/B0FGV5K8BT/ref=sr_1_1_sspa?crid=15ZKTLSAG8VR2&dib=eyJ2IjoiMSJ9.BNo9GnPBMLmbUPSFoEY2VrU7D9YX-Shzu5FW7WvaOFpFIc8G5BPjTYHvi_nE3pOeLoKaK4L2IC5XLYoLcyCTVi-QHWmbvOTLgcFGga6wLIoN46hFMIz_b5b_lgSZNDCpXPoEDbt4hJ6U8suk8BkwIC0Na8GW9JInj_igCuXoVcOhfru5Rn9ndVBN15coIK6AcvJtZ3NBieazniRDEOHxB7wVo09gM4vvSc2PcjGiNk6e0AzQSyLDr2phQobuhkK2Eda-Vdt8-MgHvpvKyRalvRJovZqi_e0mPgoBwKeVrxA.r4ZUgjG8UD48XoFFkP43-Bep3T_TN40Pvwz_kDsvhlo&dib_tag=se&keywords=m2+screws&qid=1765763063&s=industrial&sprefix=M2%2Cindustrial%2C259&sr=1-1-spons&sp_csd=d2lkZ2V0TmFtZT1zcF9hdGY&psc=1

Hướng dẫn hình ảnh

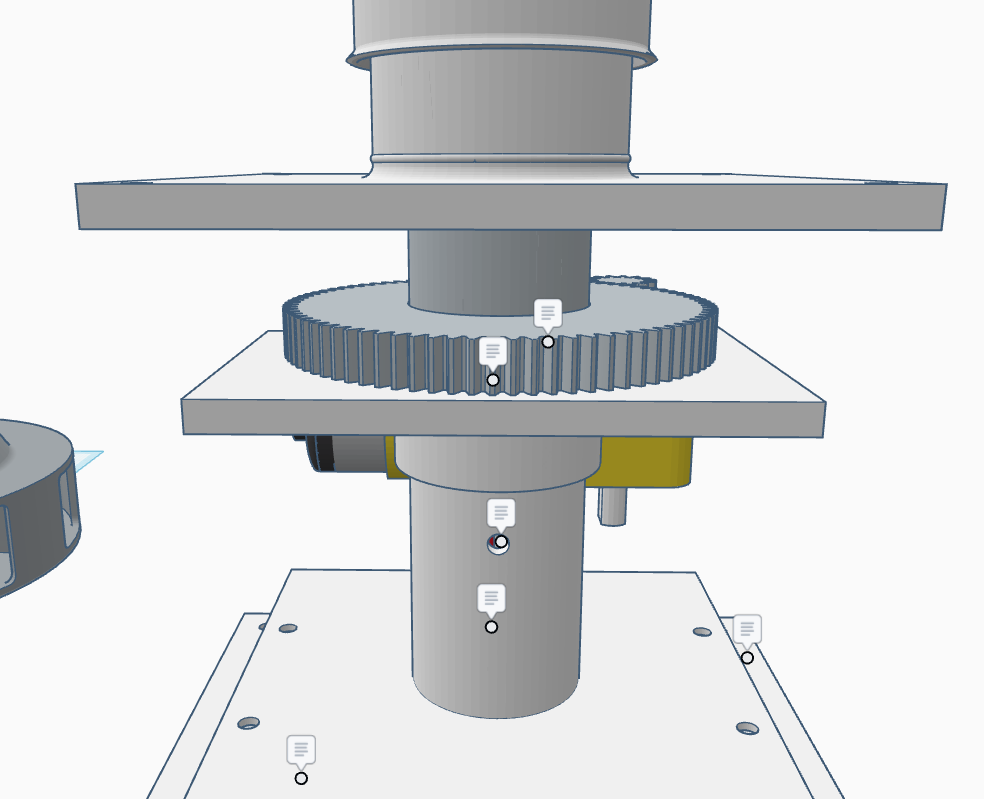

ROTATOR:

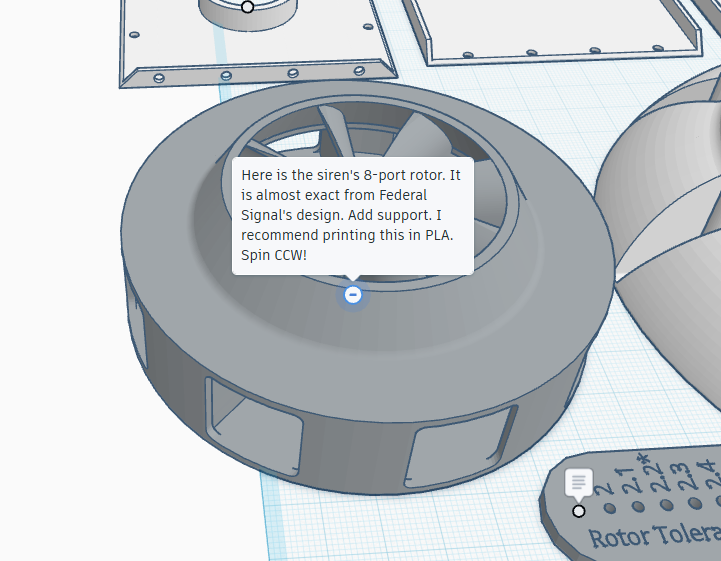

ROTOR:

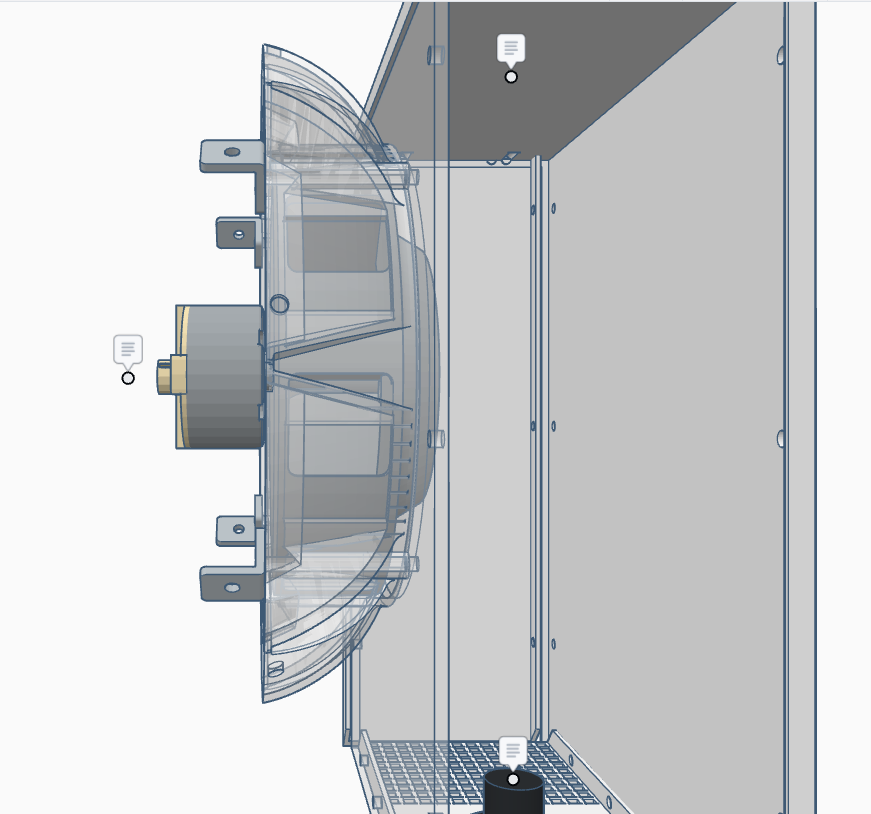

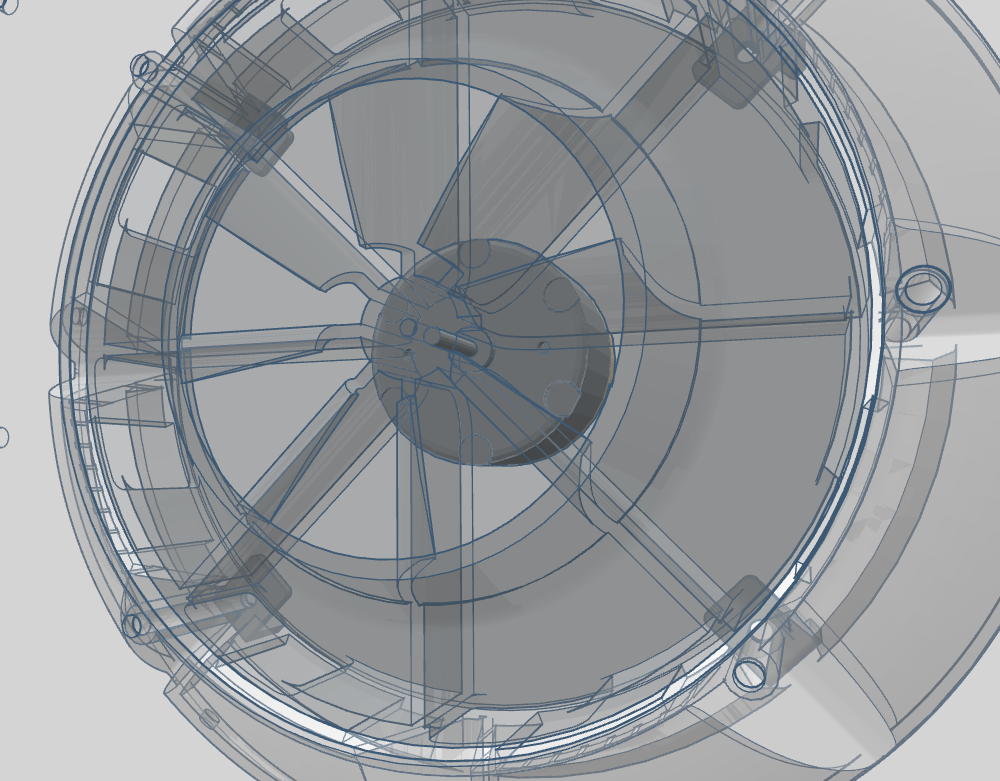

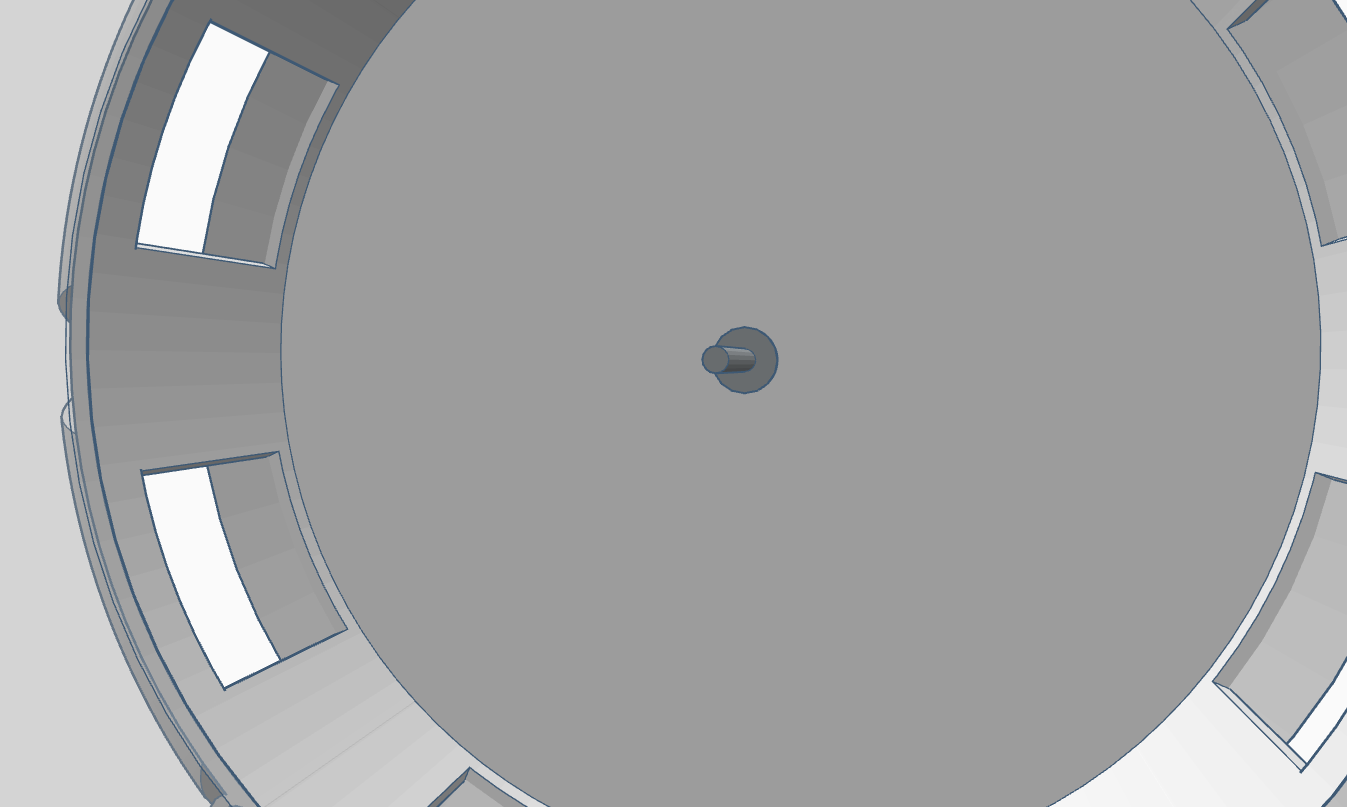

Động cơ phải khít chặt vào lỗ stato. Hãy chắc chắn rằng động cơ thật sự khít, nếu không nó có thể gây mất cân bằng và cọ xát! Bôi một ít keo nóng chảy vào các cạnh của động cơ để đảm bảo nó không bị lỏng.
