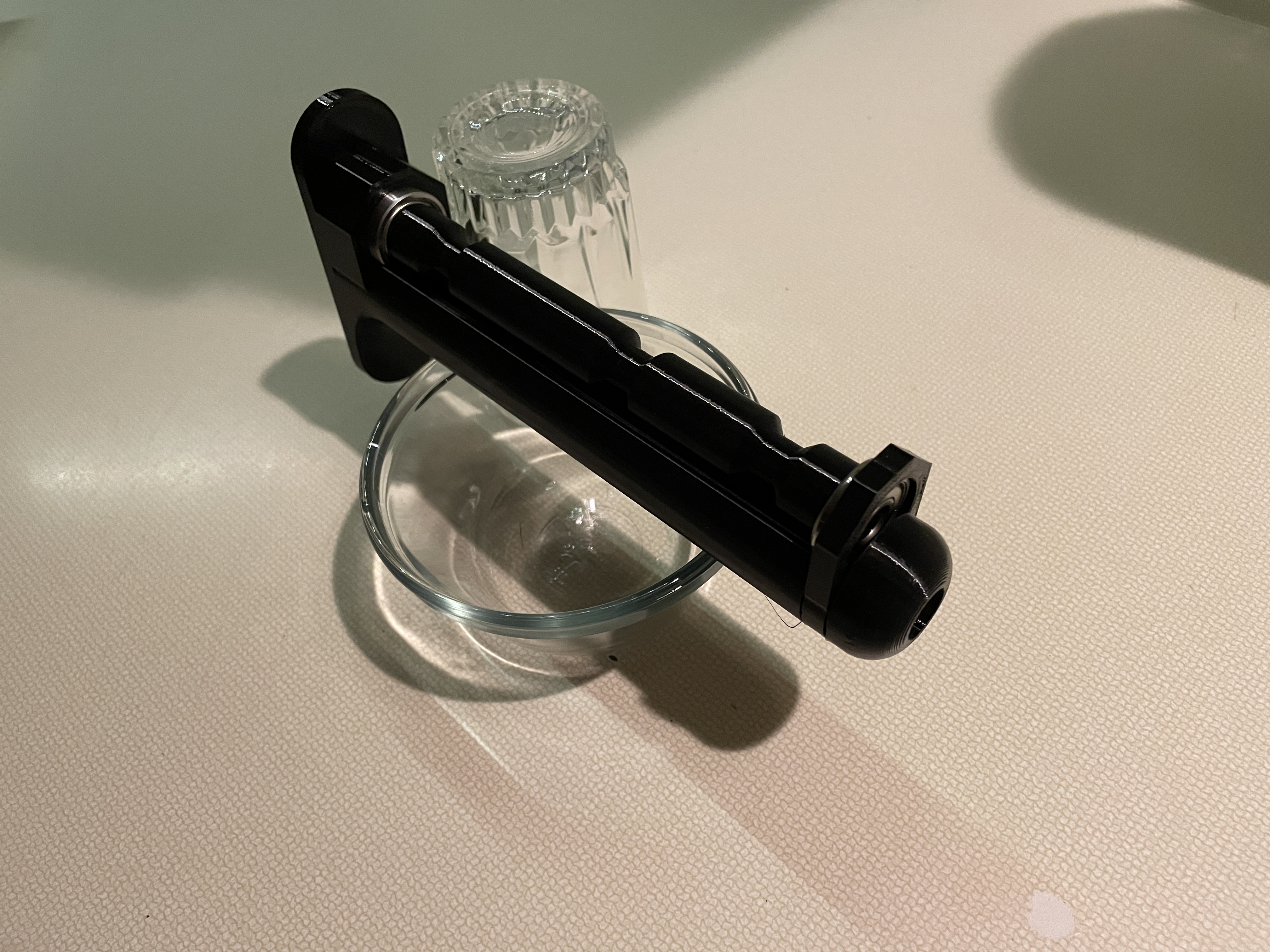

Giá Đỡ Cuộn Chỉ Prusa XL, Bản Remix Thùng SUMO, Con Lăn Tạo Hình và Vòng Bi

Bản remix này dựa trên bộ giữ cuộn chỉ của Smorbickles. bomtarnes --> Smorbickles --> e645824

Mặc dù bộ giữ cuộn chỉ đó dành riêng cho thùng SUMO, tôi đã làm lại nó như sau:

• Cán con lăn được tạo hình để cuộn chỉ không bị xê dịch. Nên dùng được cho cuộn 1kg (6cm) và lớn hơn (10cm).

• Thêm các ngàm giữ để vòng bi không bị bật ra.

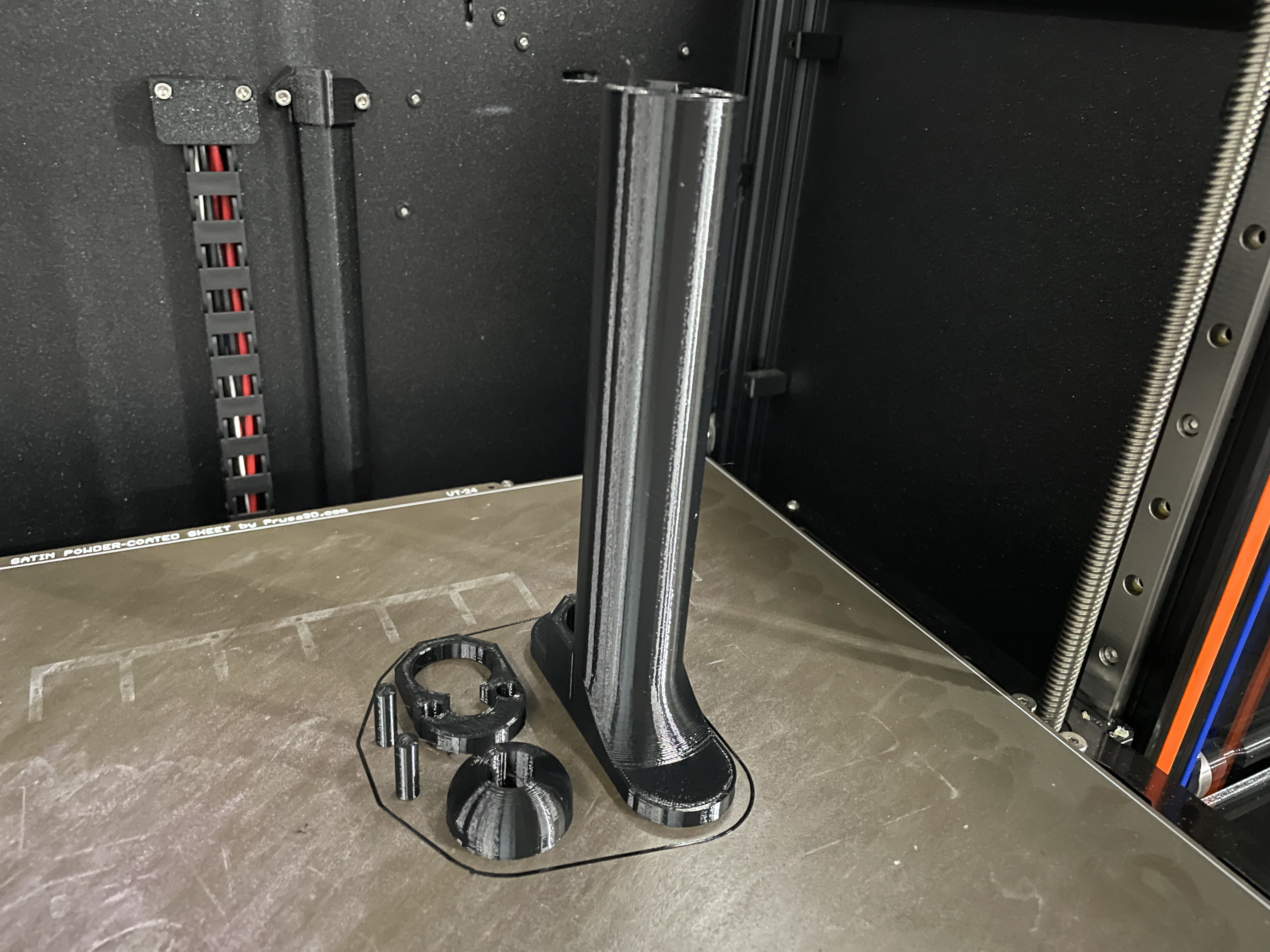

• Tất cả các bộ phận được in theo chiều dọc để có bề mặt nhẵn. Không cần vật liệu hỗ trợ.

• Kênh vít được làm ngắn lại. Điều này cho phép sử dụng vít có độ dài phổ biến. Có thể dùng vít M4 và M5.

Khi in con lăn, nhớ dùng keo dán dạng thỏi vì tôi đã cố tình không dùng brim. 3 chốt nhỏ có vẻ ổn khi không dùng keo, nhưng cứ dùng keo cho chắc ăn.

Mọi thứ được ép chặt vào nhau. Tôi dùng máy Prusa XL 0.4mm và sợi PETG của Hatchbox. 3 chốt có kích thước bằng 98% lỗ. Kết quả có thể khác nếu bạn dùng máy in hoặc sợi khác. Các chốt là các bộ phận riêng biệt trong file *.3mf nên có thể dễ dàng thay đổi kích thước mà không ảnh hưởng đến các bộ phận khác.

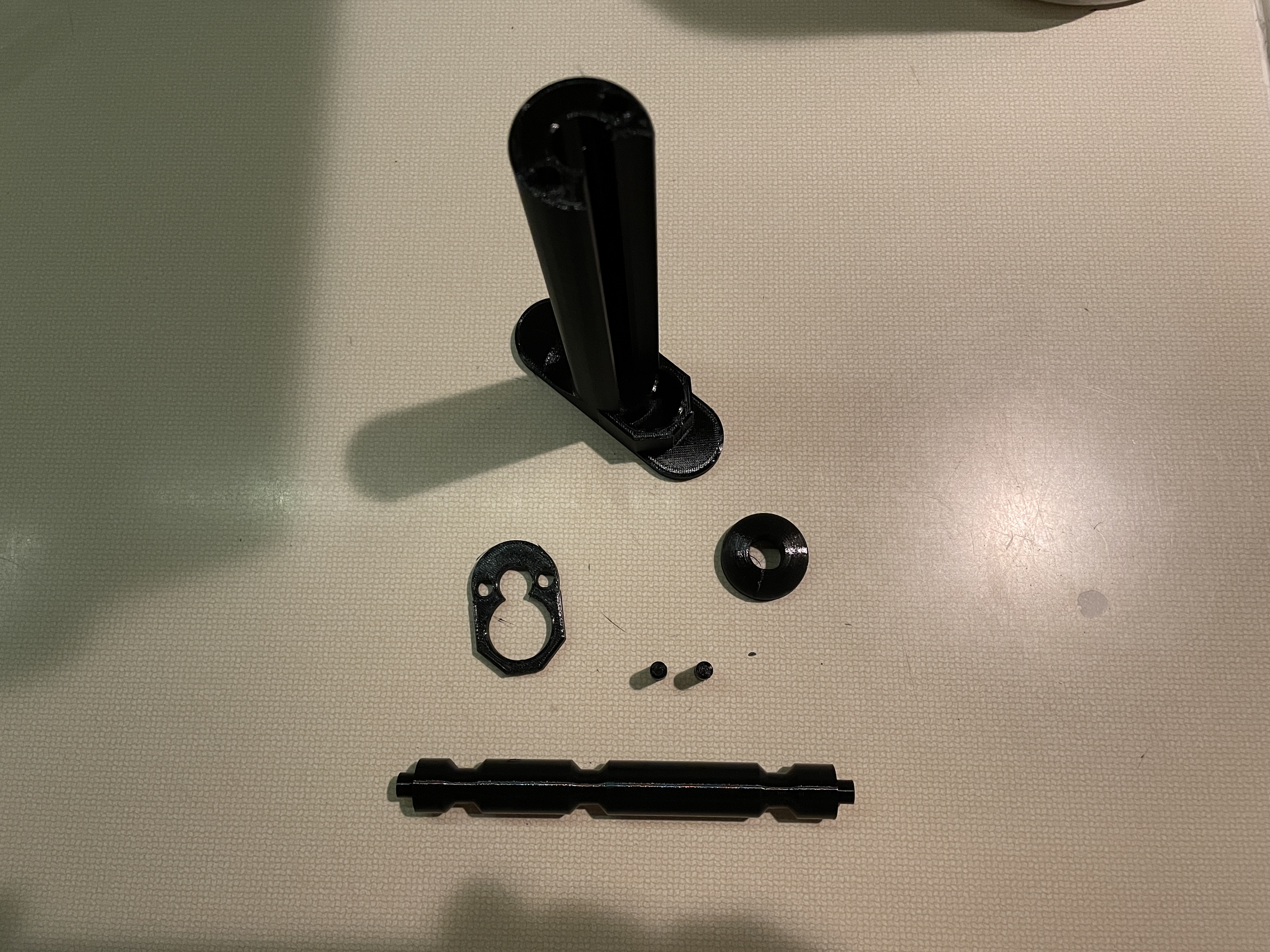

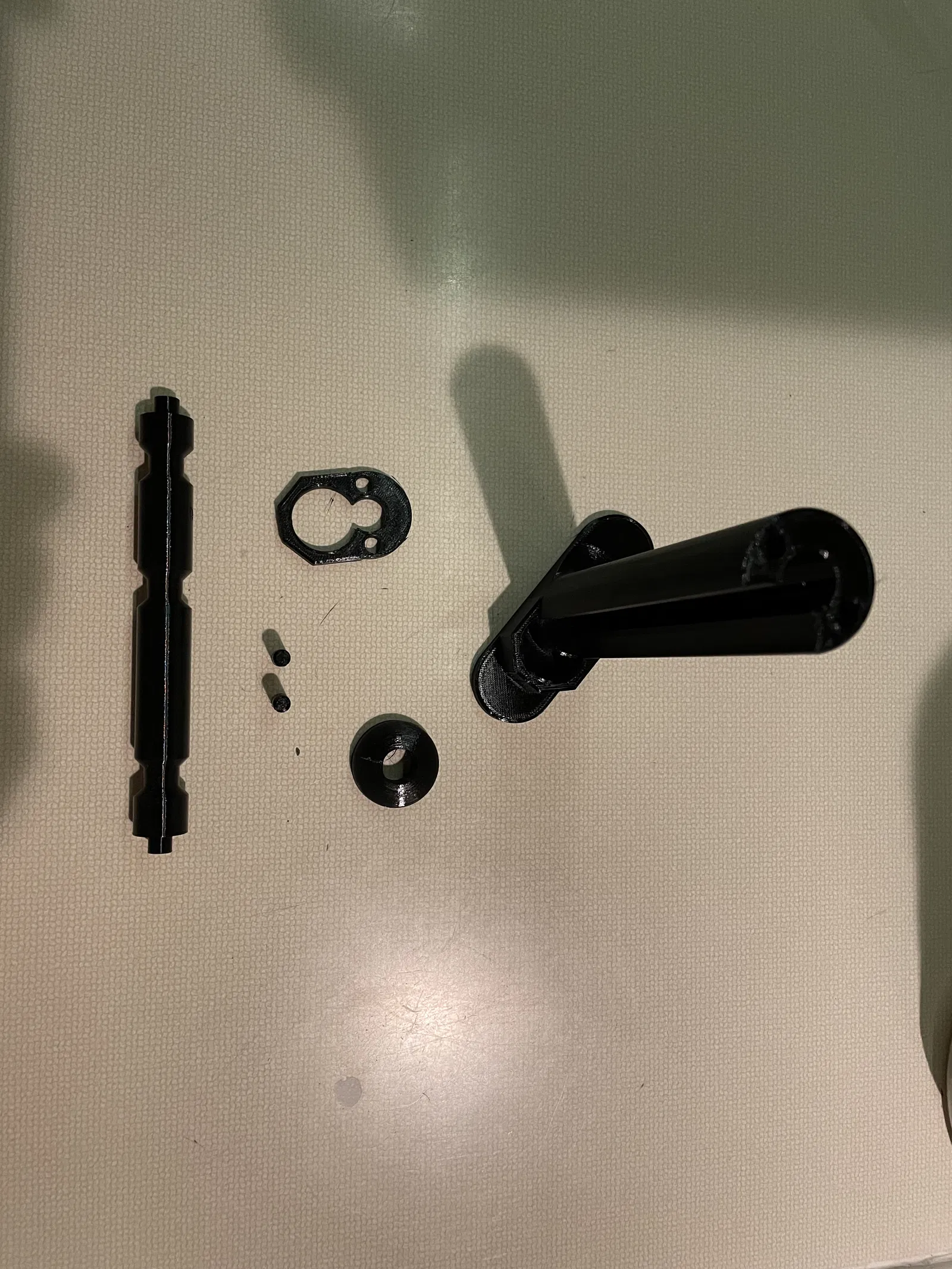

Sau khi in, ép các chốt vào lỗ; không cần keo dán. Chốt nhọn gắn vào con lăn, hai chốt còn lại gắn vào thân chính và giữ các bộ phận: thân chính, ngàm giữ vòng bi và nắp cuối. Lắp con lăn với cả hai vòng bi trước khi lắp nắp cuối.

File OpenSCAD của tôi đã đính kèm. Tương tự, 6 file STL của tôi cũng đã đính kèm.
