Bàn chải Nozzle Tự Động Bằng Servo
Do bàn in lớn hơn bình thường nên đầu in không tới được các góc, vì vậy tác giả đã thiết kế một bộ phận vệ sinh nozzle gắn servo. Bộ phận này chỉ bung ra khi cần thiết, giúp giải quyết vấn đề cho những ai có cùng kích thước bàn in.
Mô tả

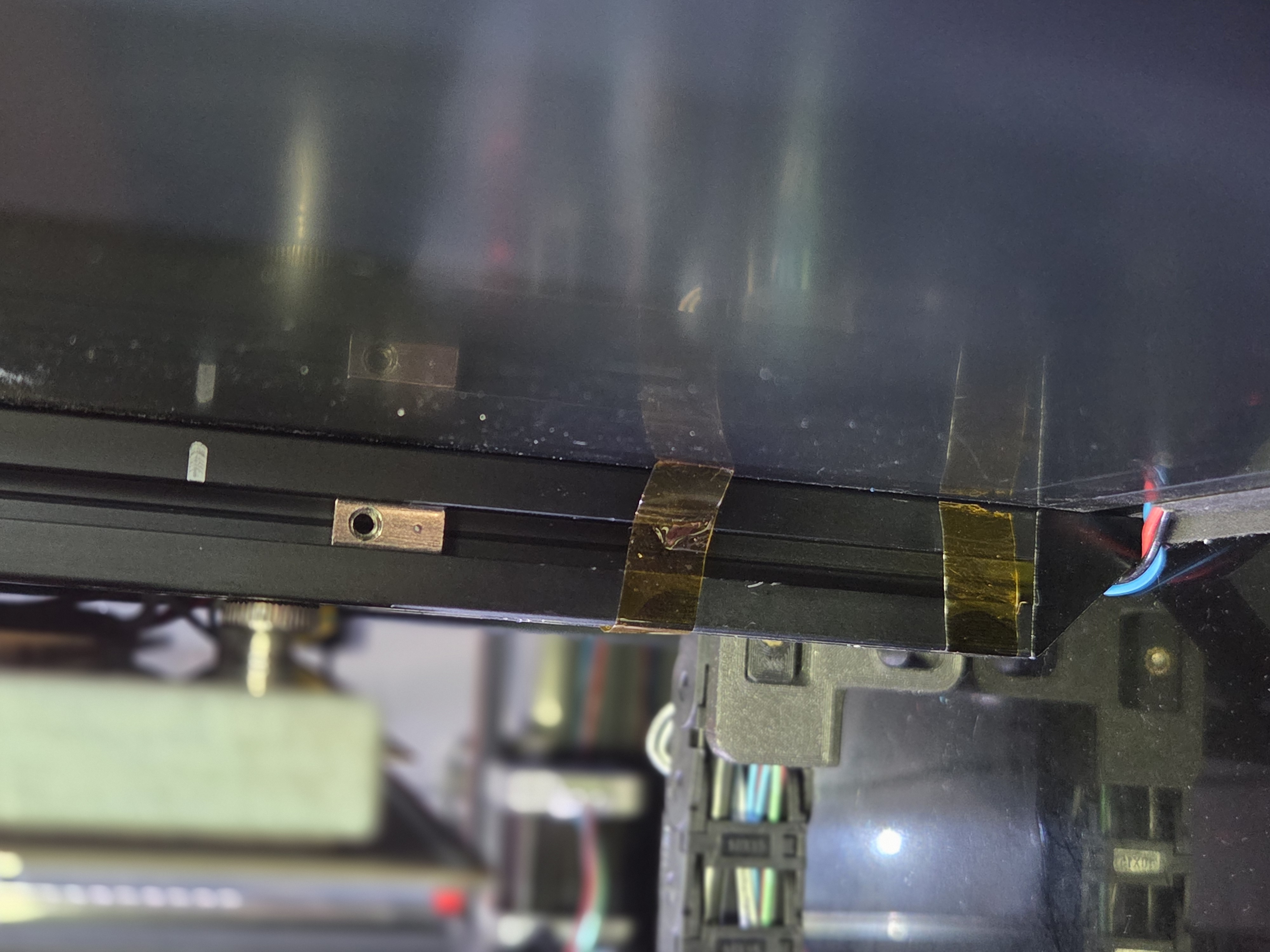

Cái bàn in của mình nó bự hơn bình thường (hàng của Prusa XL),
nên không gắn được cái bàn chải cố định vô cái nozzle được - đầu in nó chạy hổng tới mấy cái góc bàn in luôn.

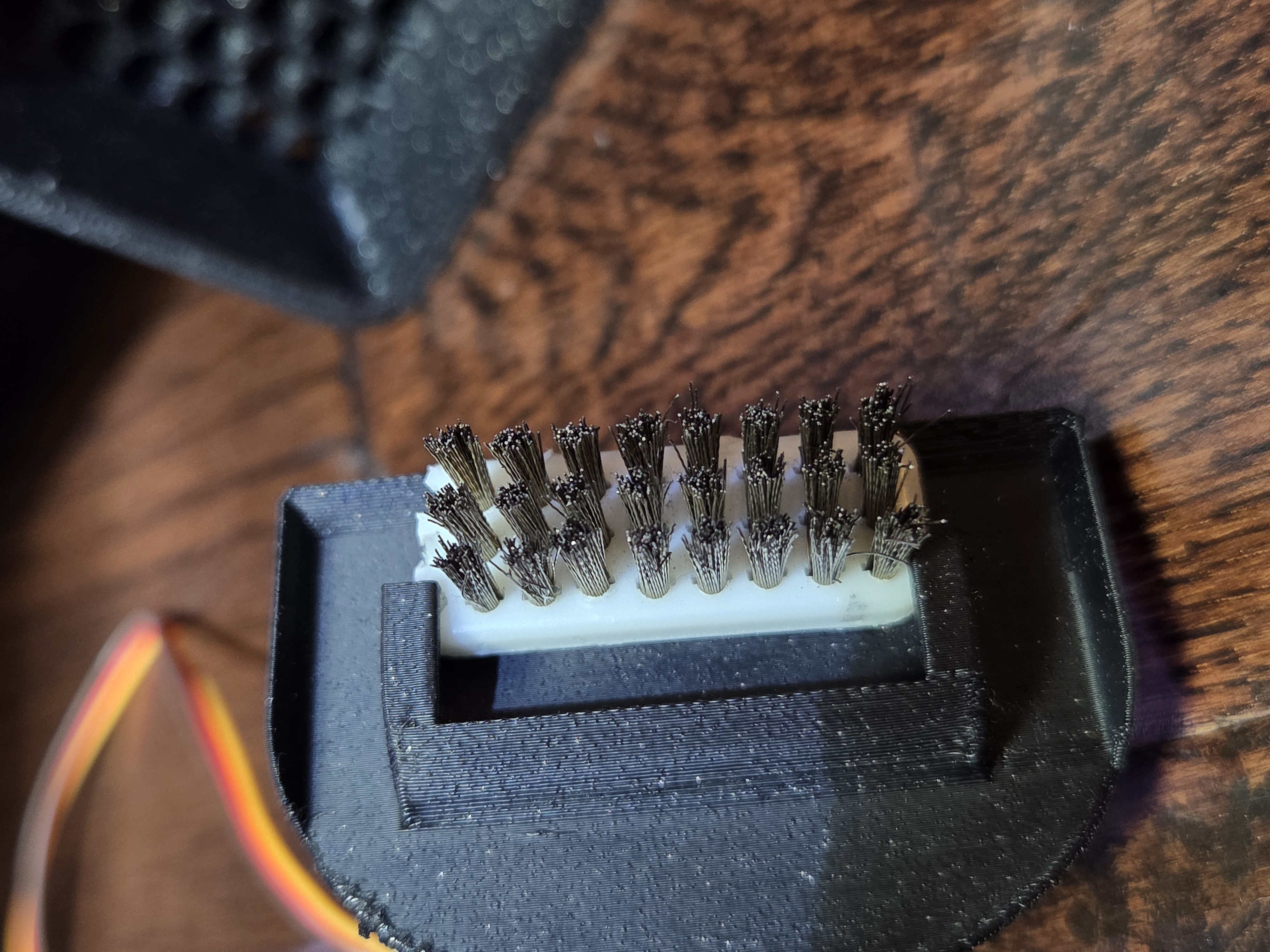

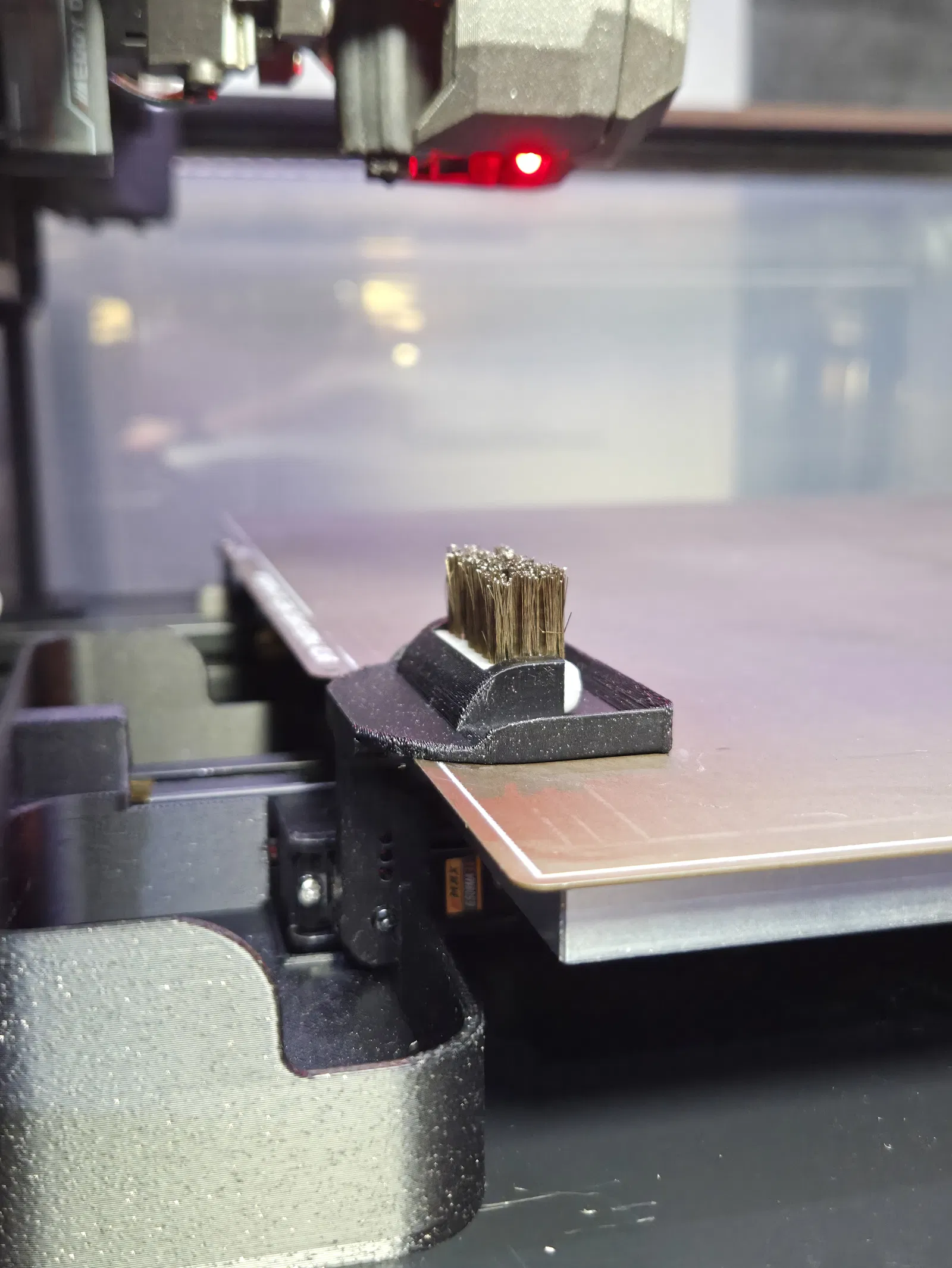

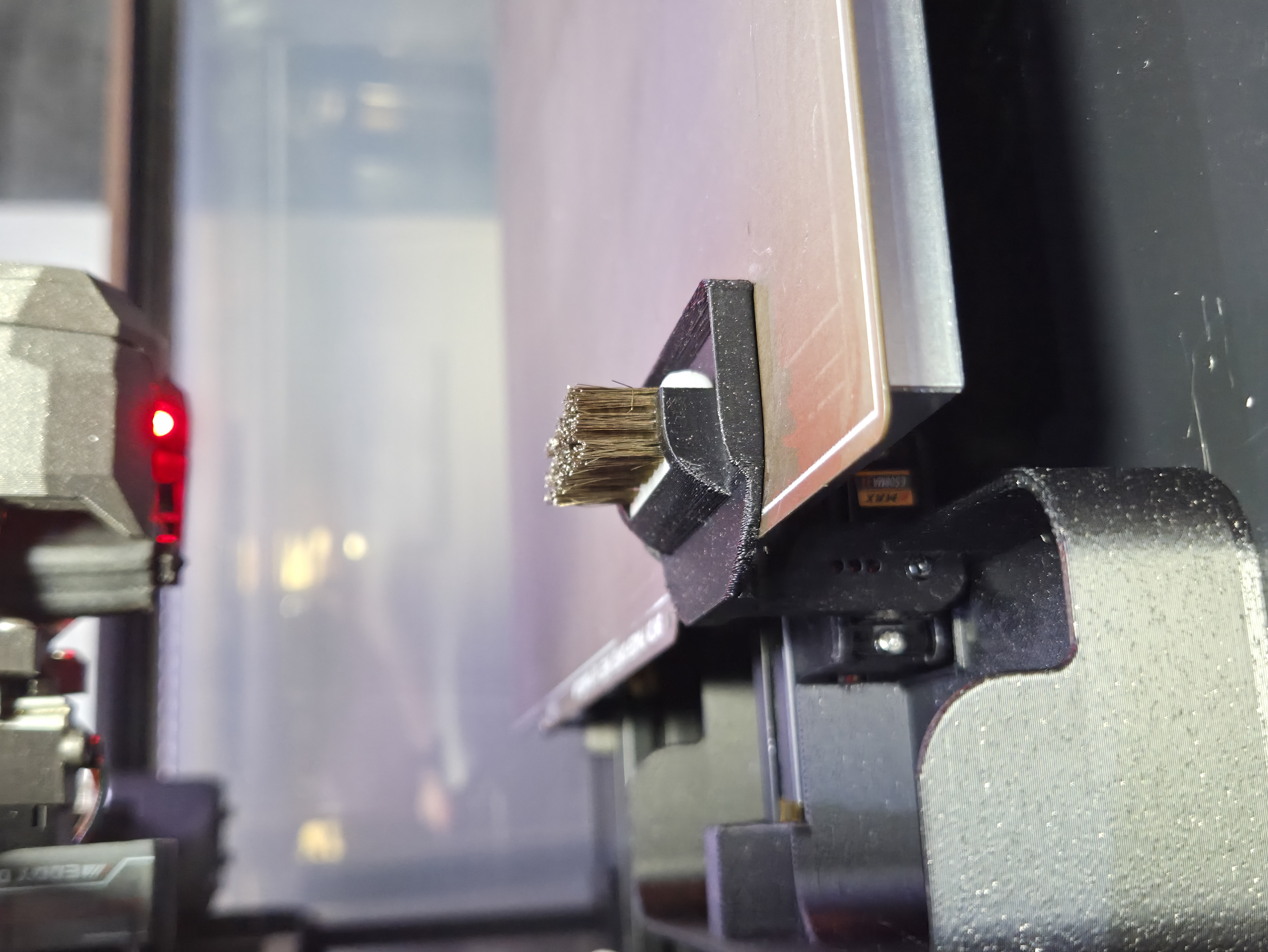

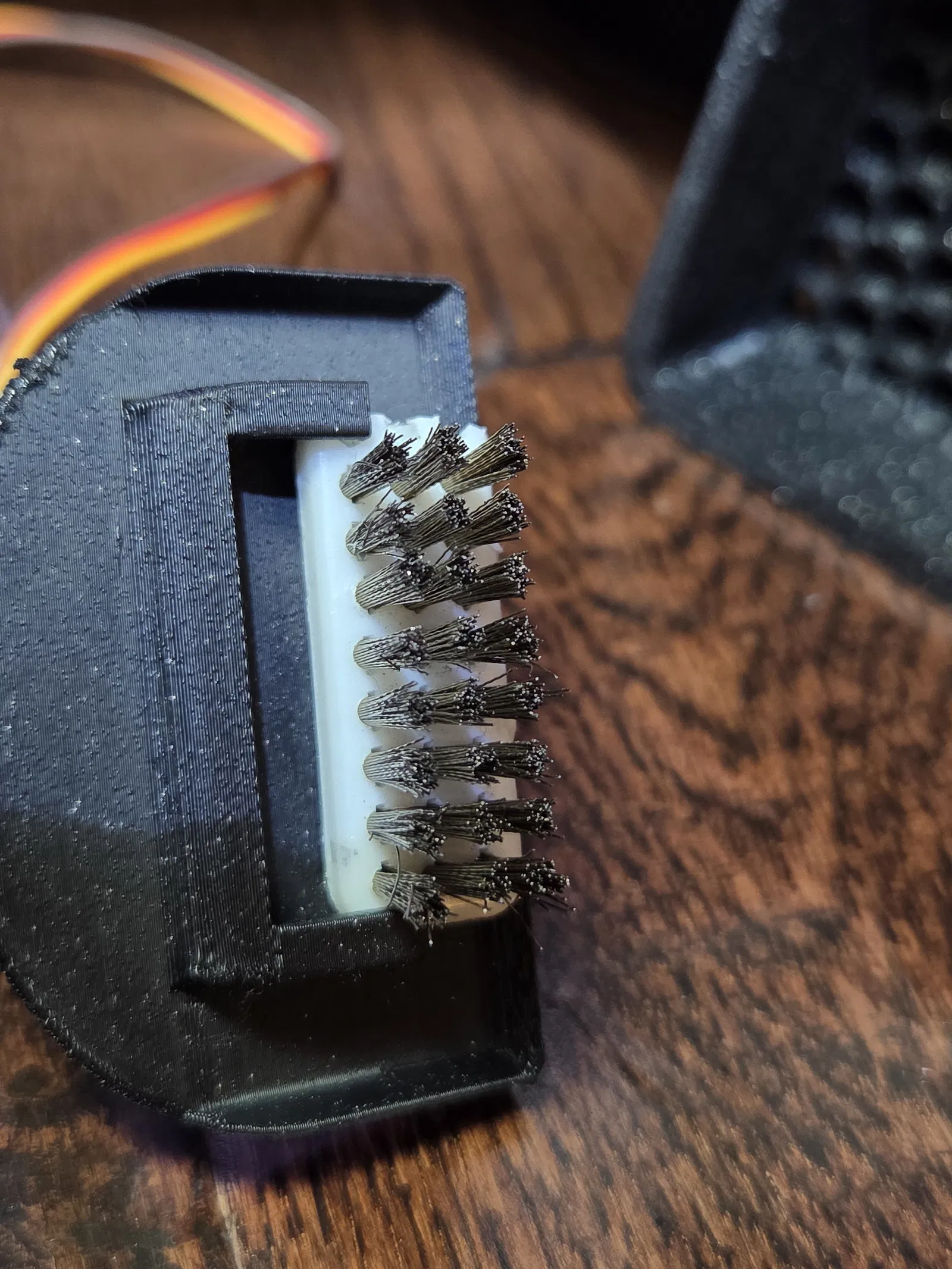

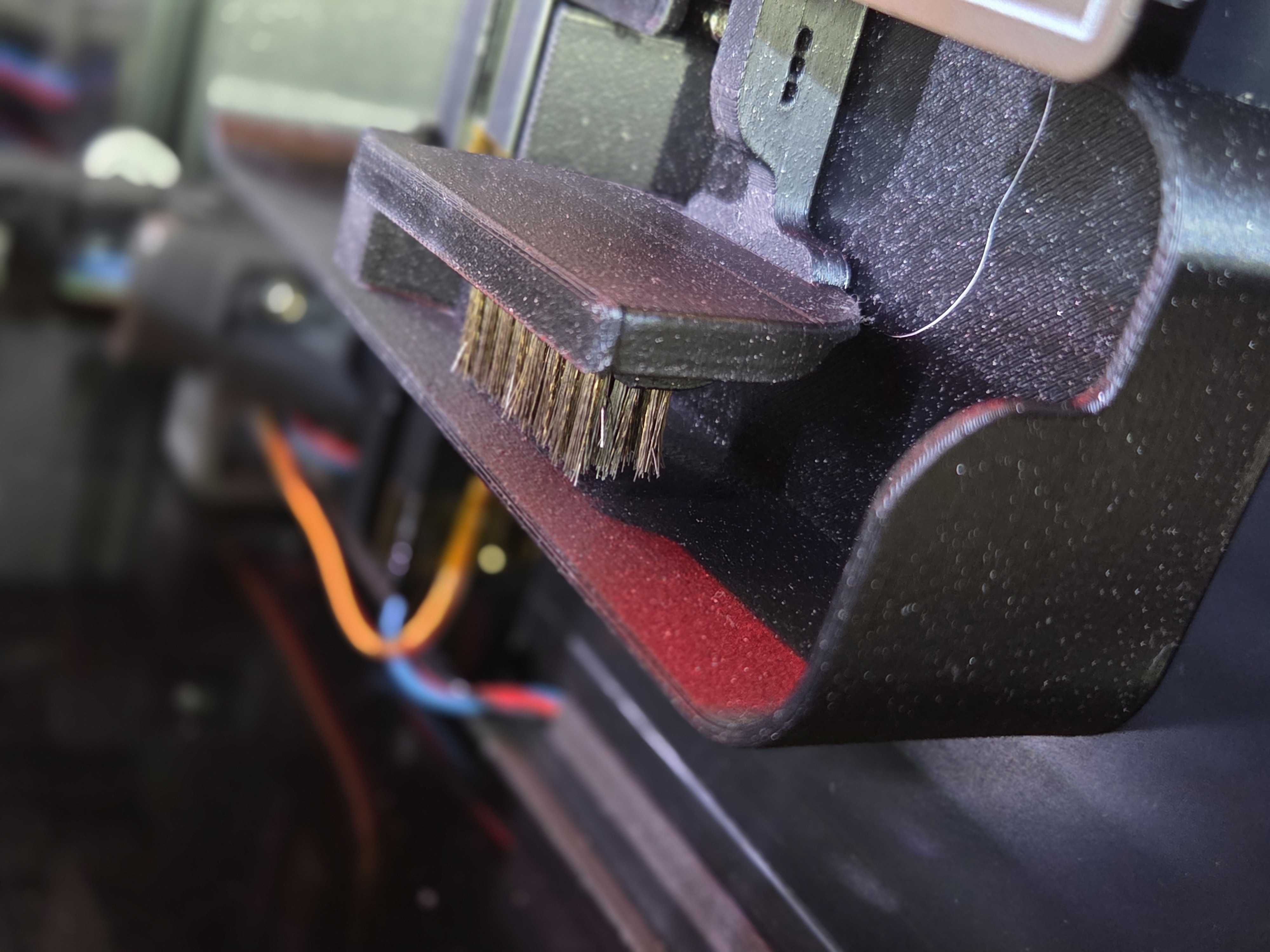

Cho nên mình thiết kế cái bàn chải gắn vô servo, chỉ bung ra khi nào cần xài thôi à 😊

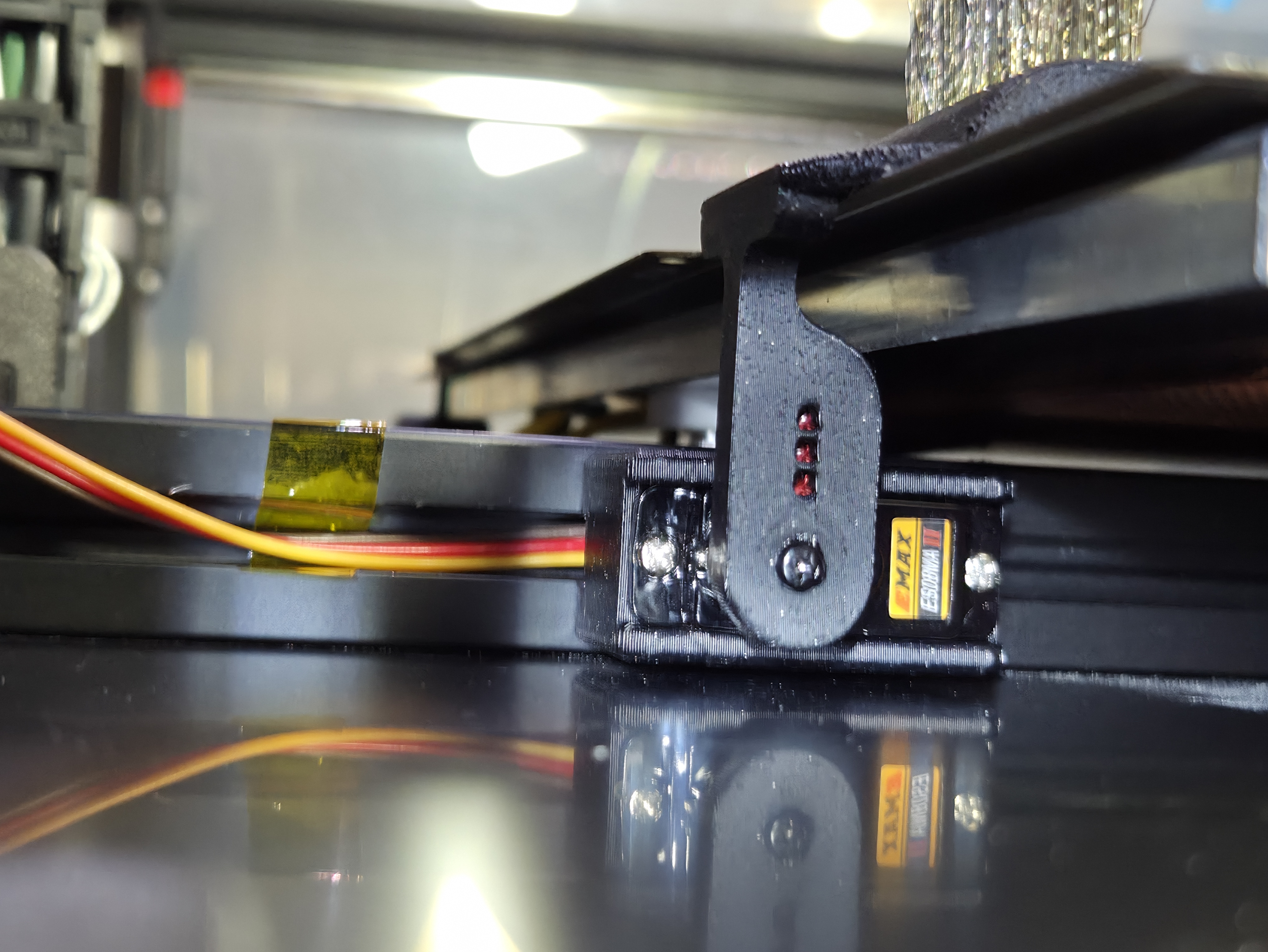

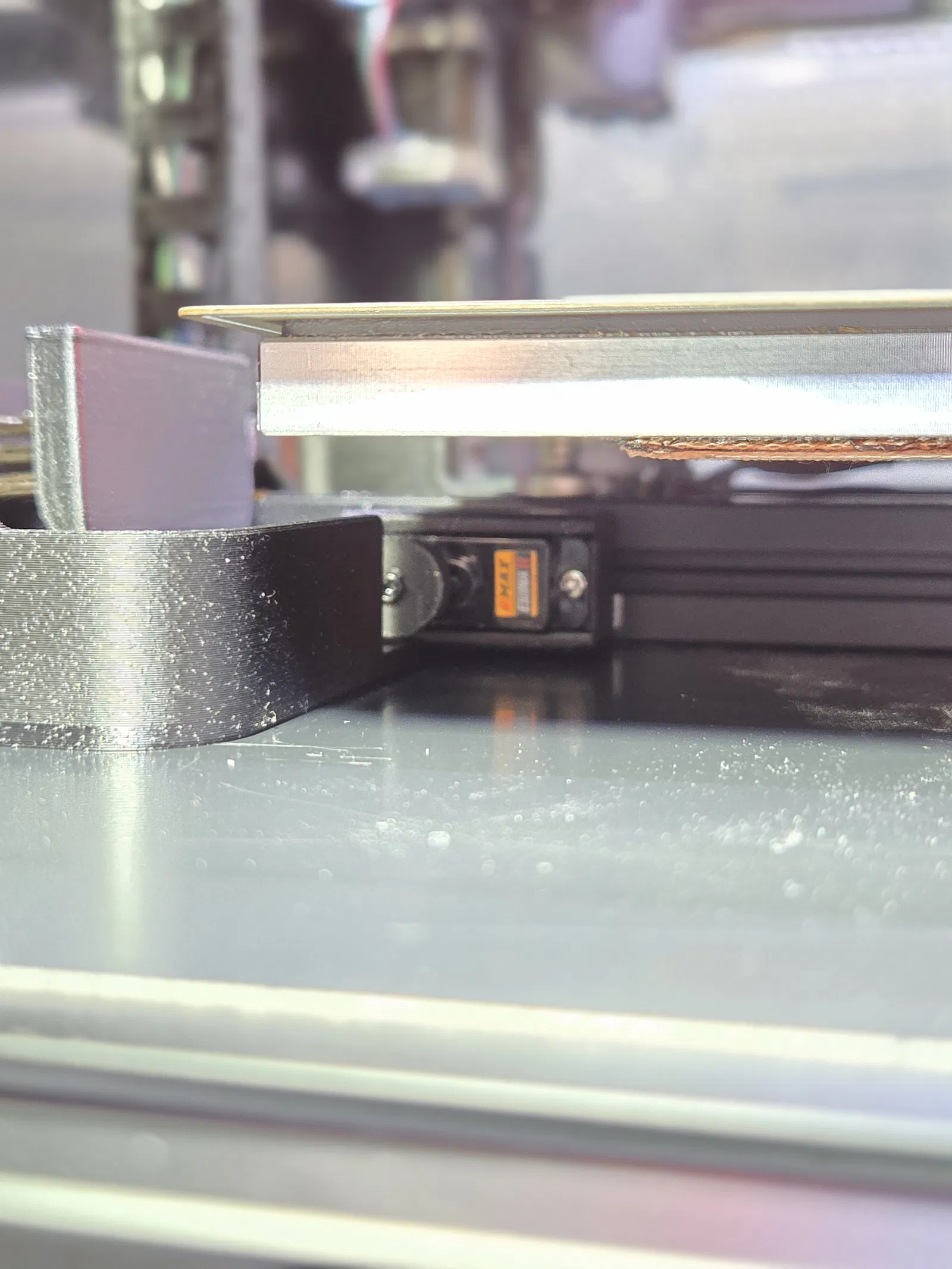

Đây là cái servo đang chạy nè :-) - Biết đâu có anh em nào bị giống mình mà thấy cái này hữu ích nè
https://photos.app.goo.gl/dgaL9qaR7A5pxGUh6
https://photos.app.goo.gl/sSTPokRLUXZ54qXG6

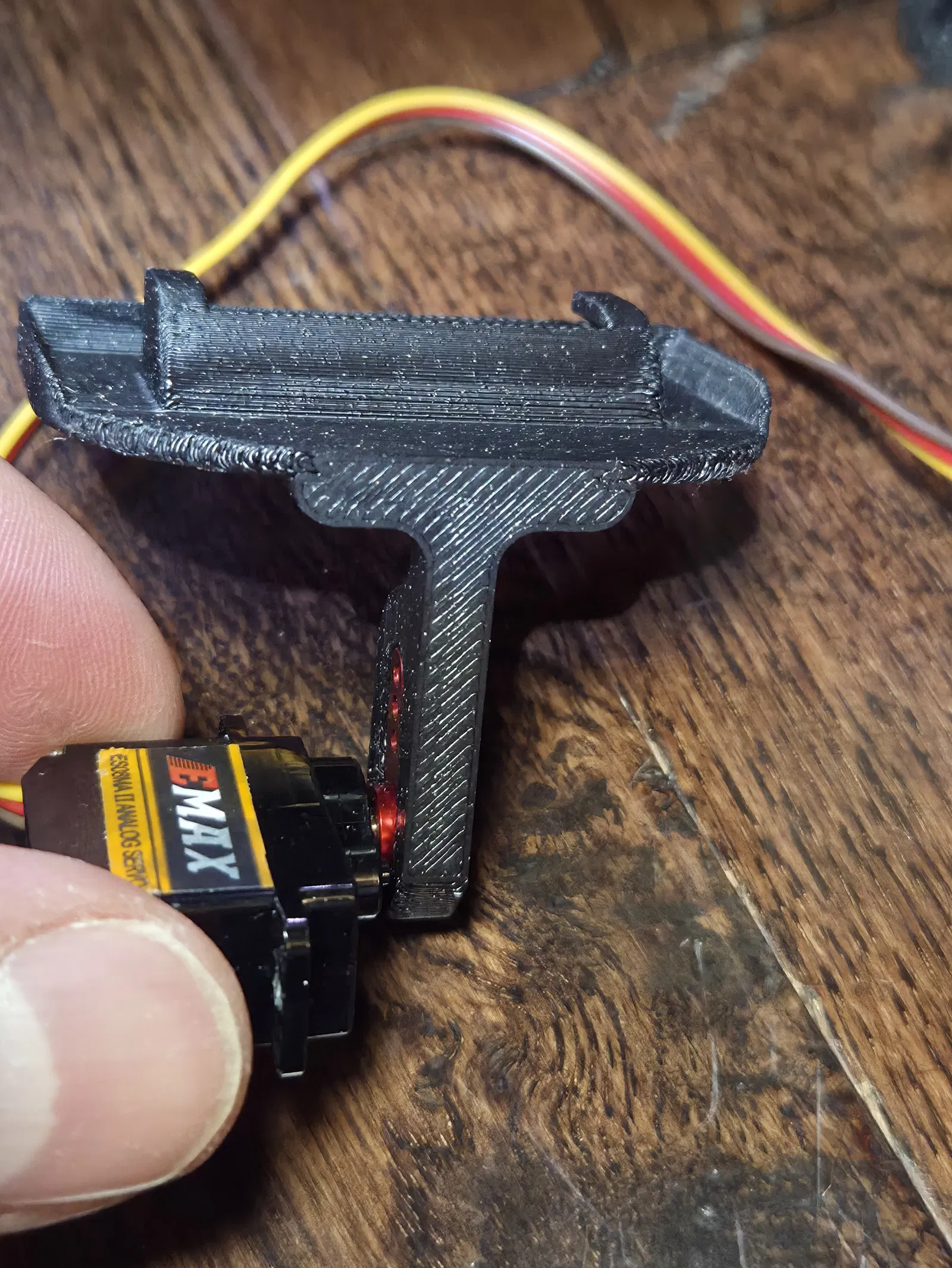

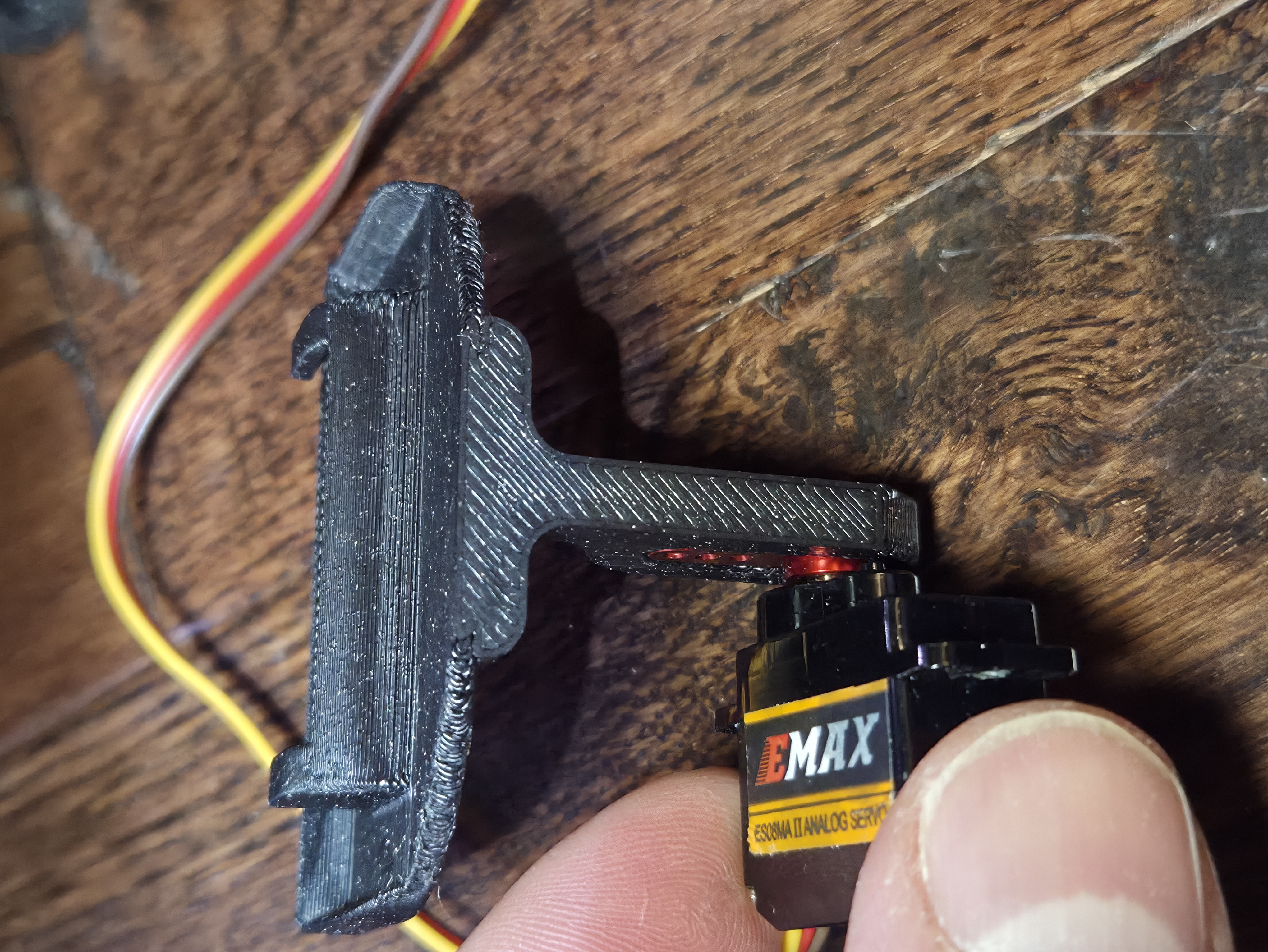

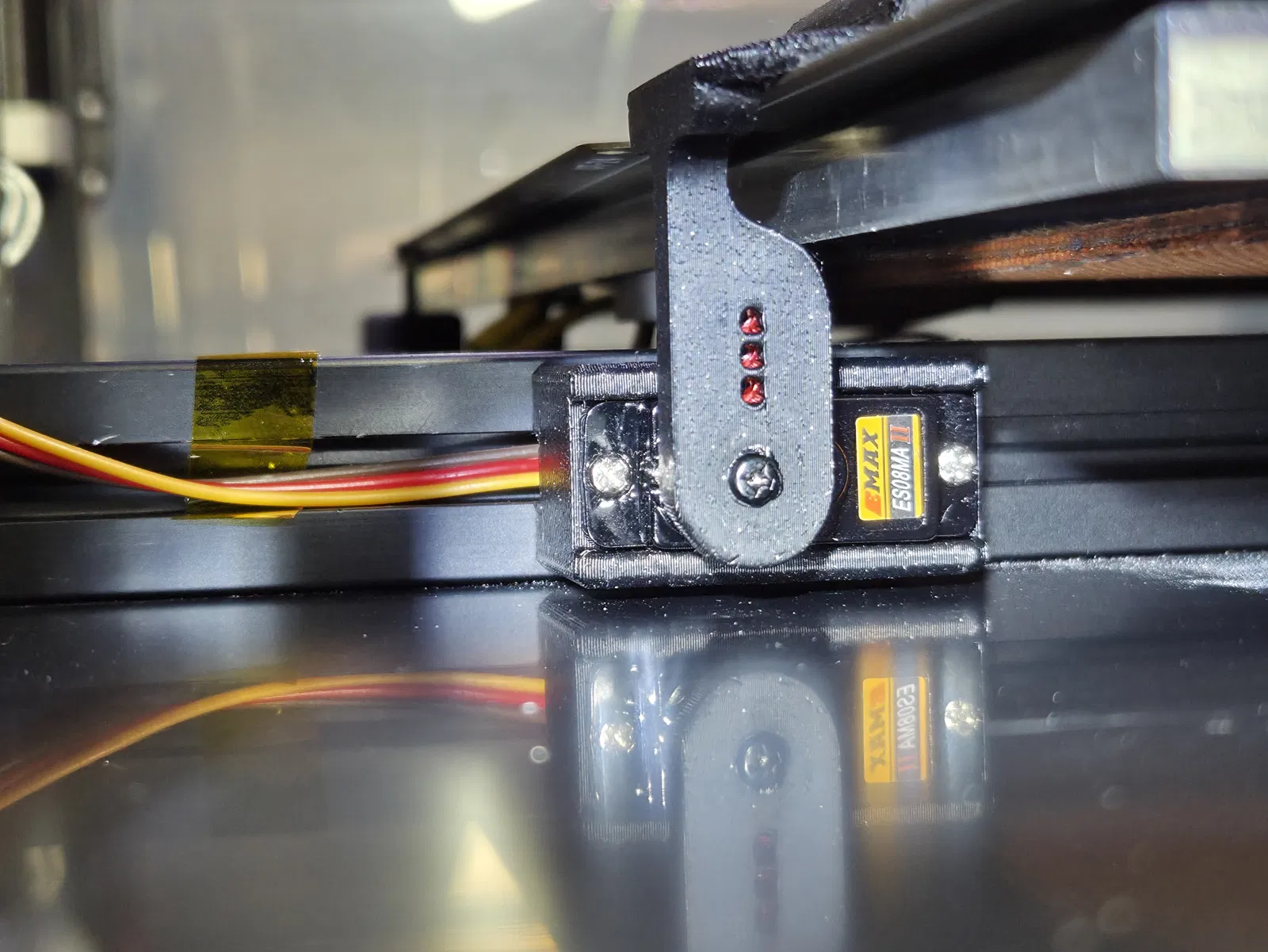

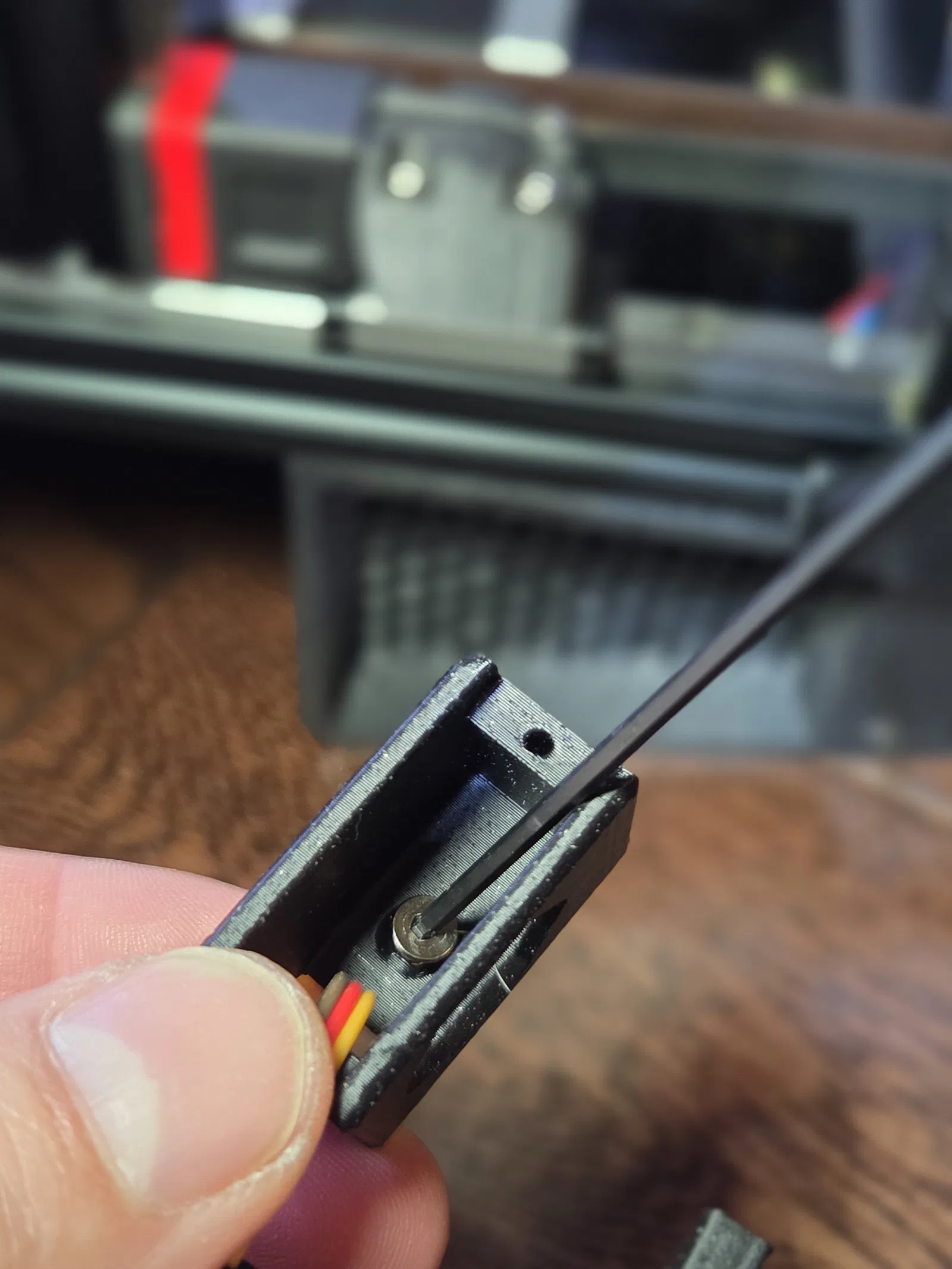

1 x Servo Motor - Mình mua cái Mini Metal Gear Analog Servo for ES08MA II 12g này nè → https://www.amazon.com/dp/B08GS5GYFZ?ref=ppx_yo2ov_dt_b_fed_asin_title

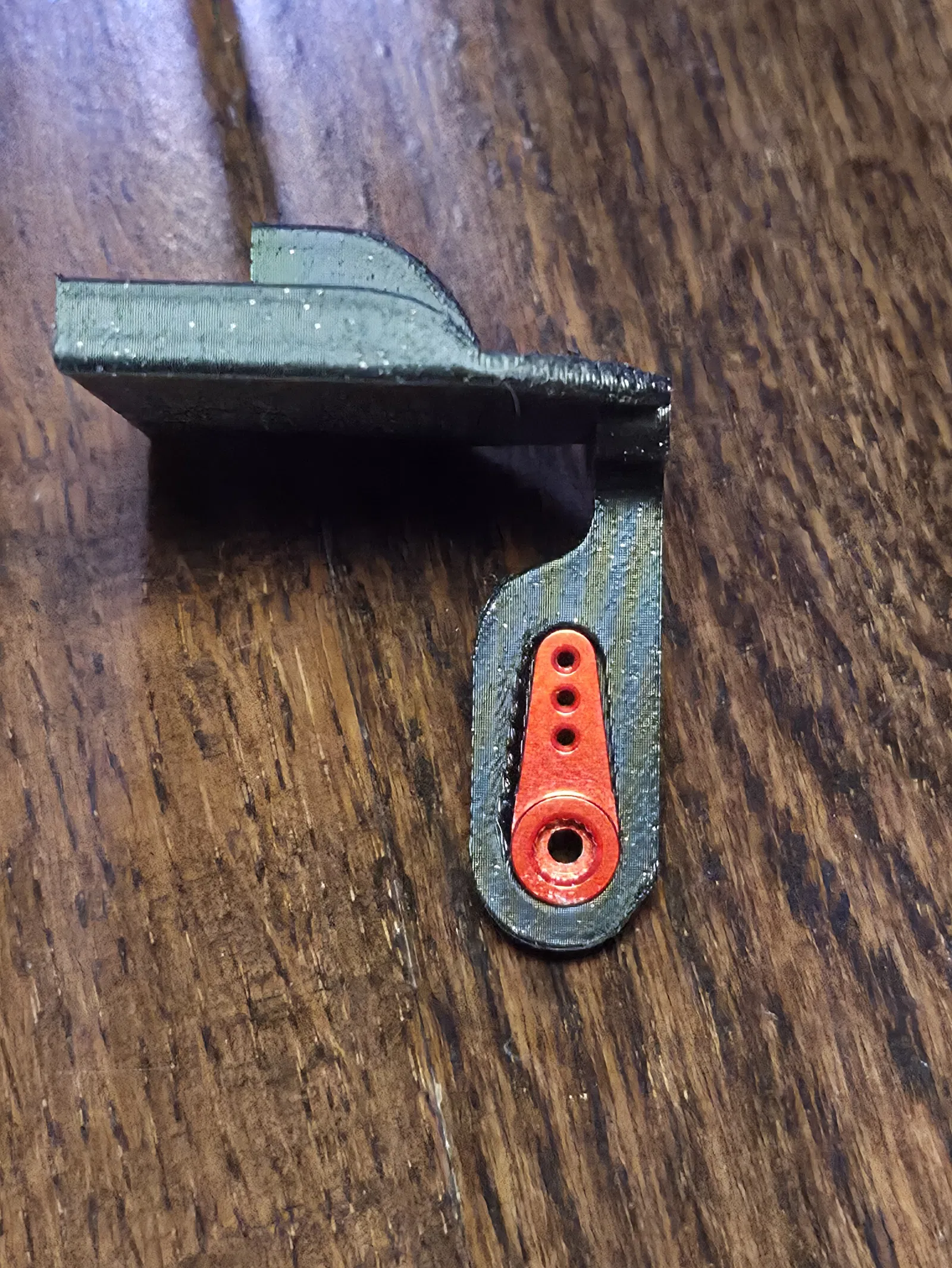

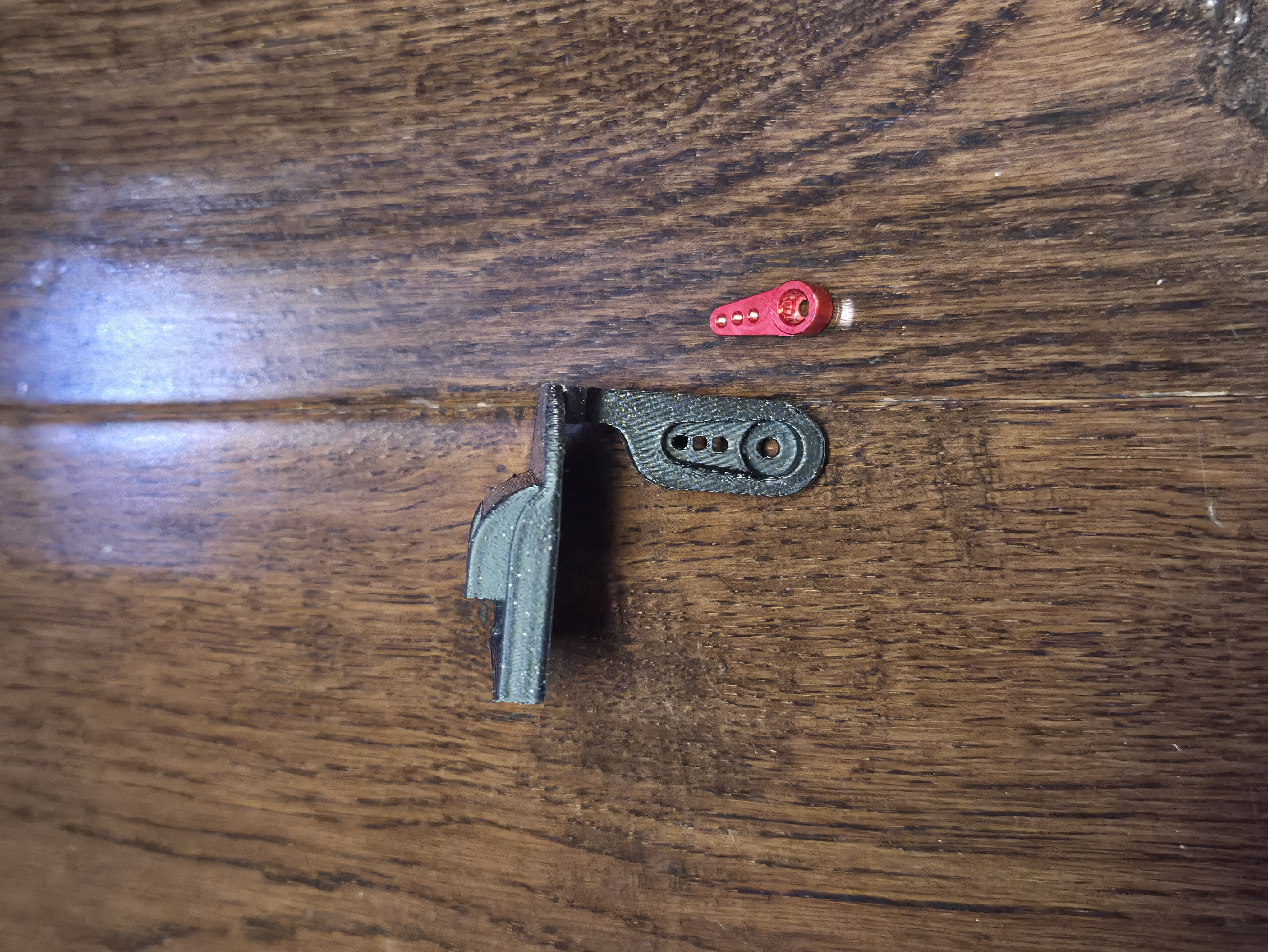

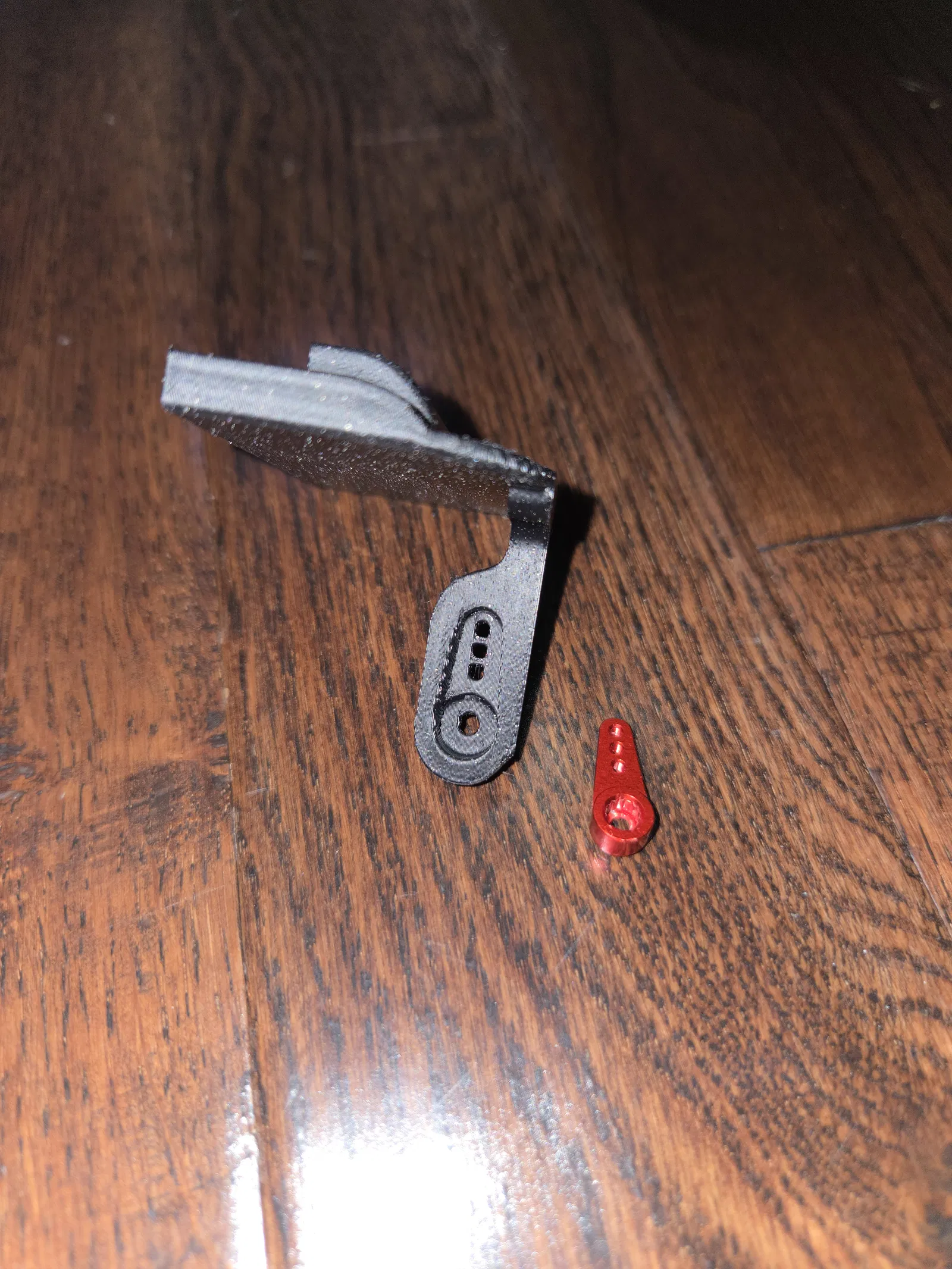

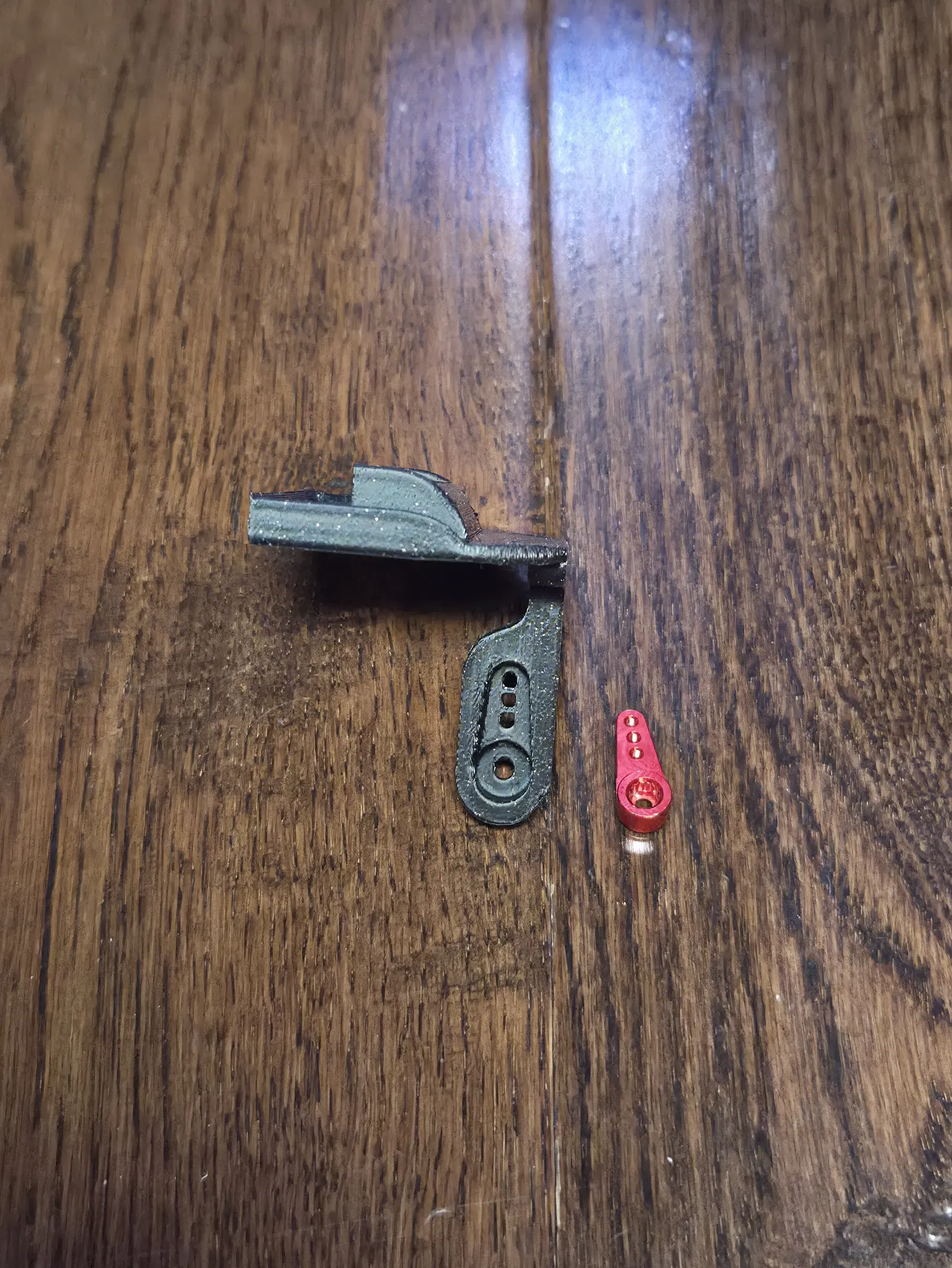

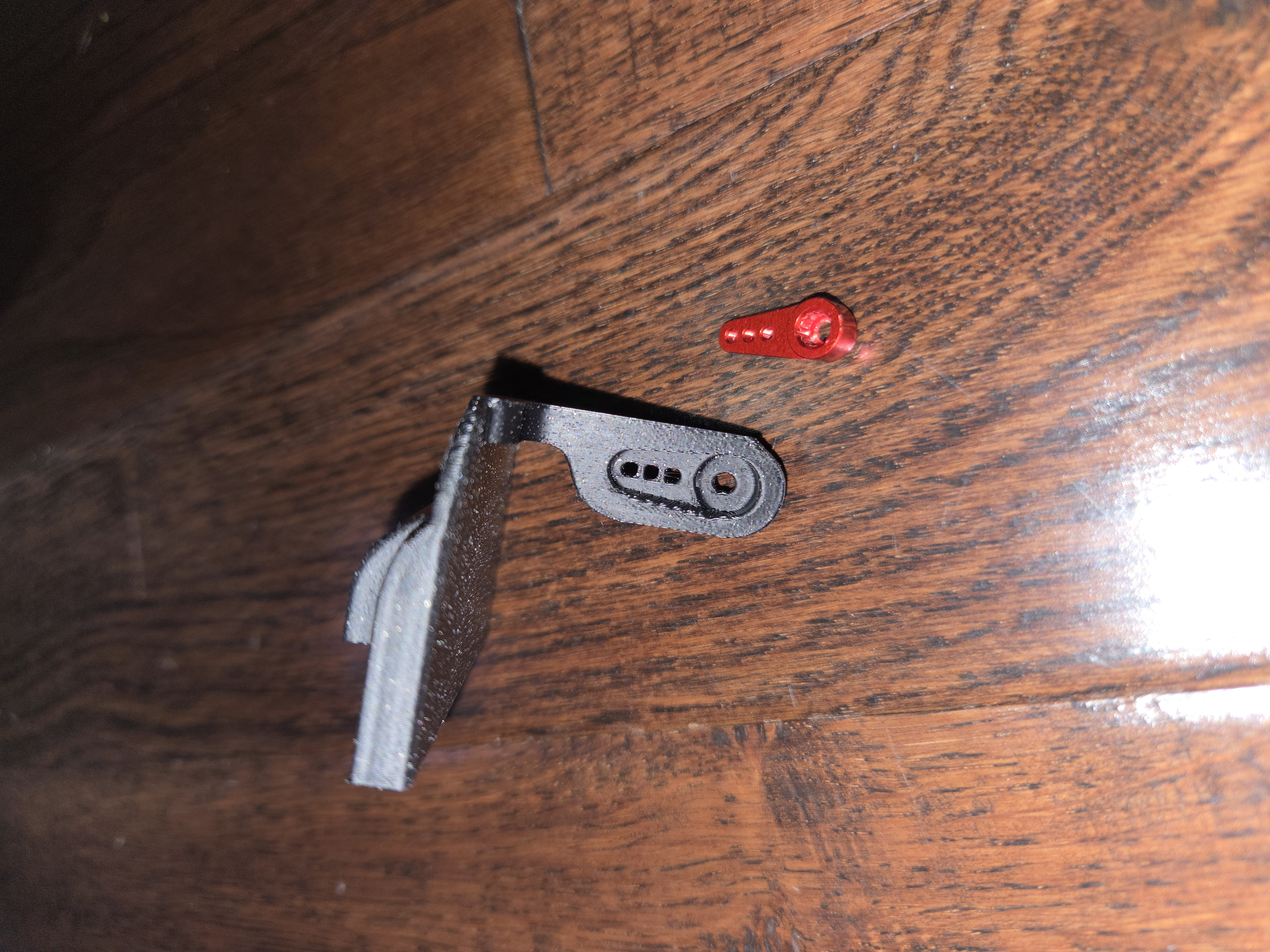

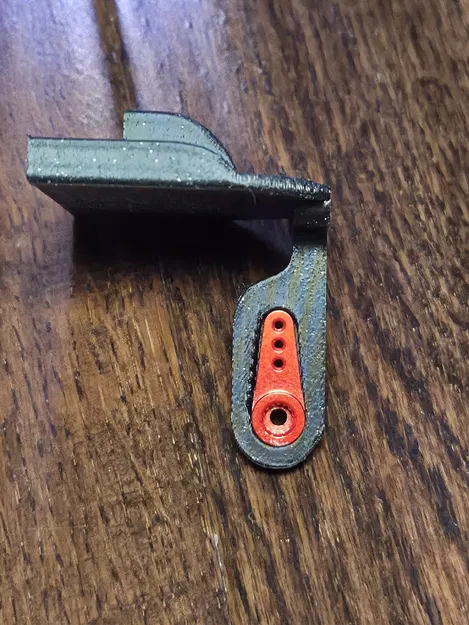

1 x Tay Servo → https://www.amazon.com/dp/B09MHJYD4B?ref=ppx_yo2ov_dt_b_fed_asin_title

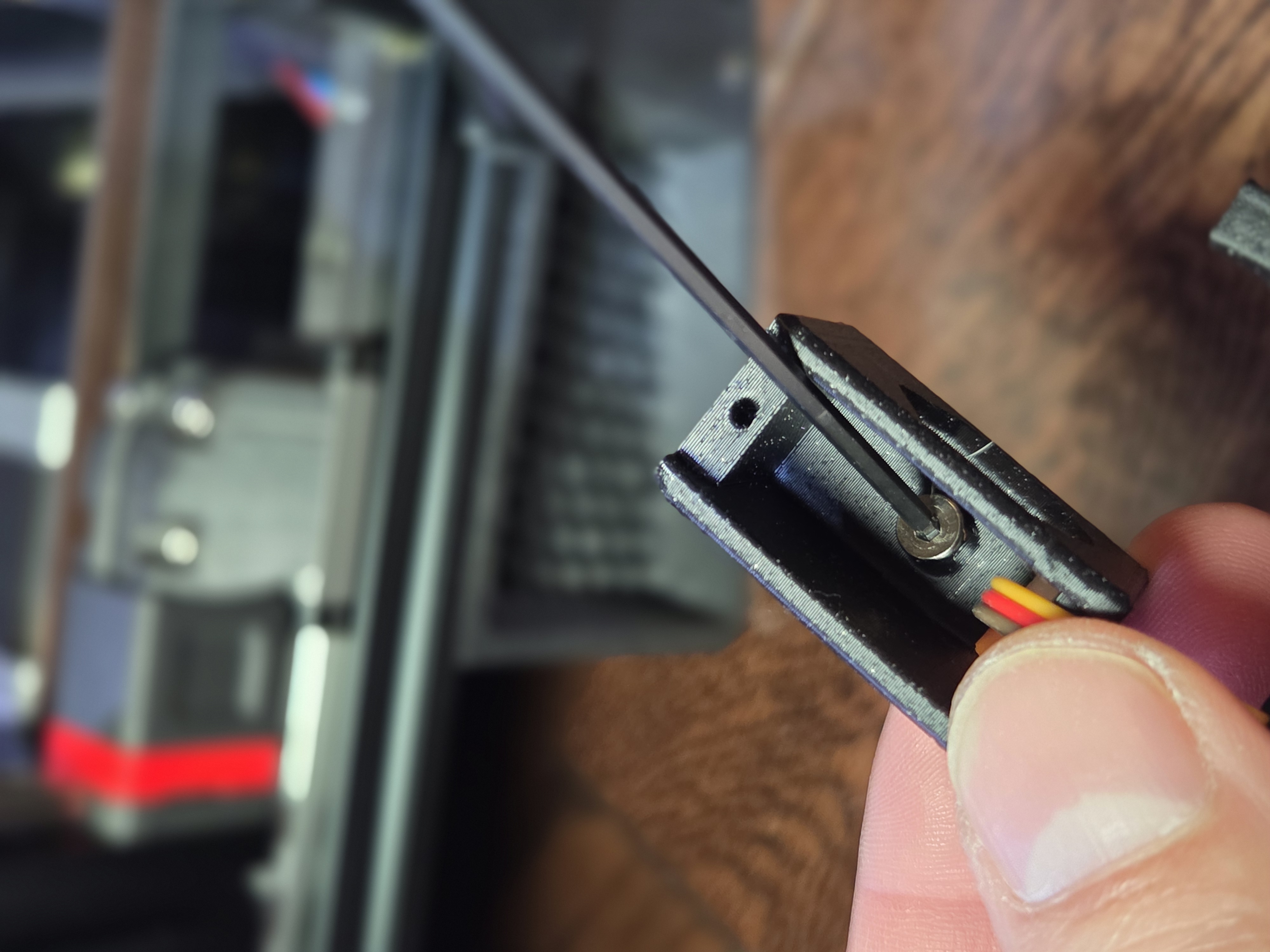

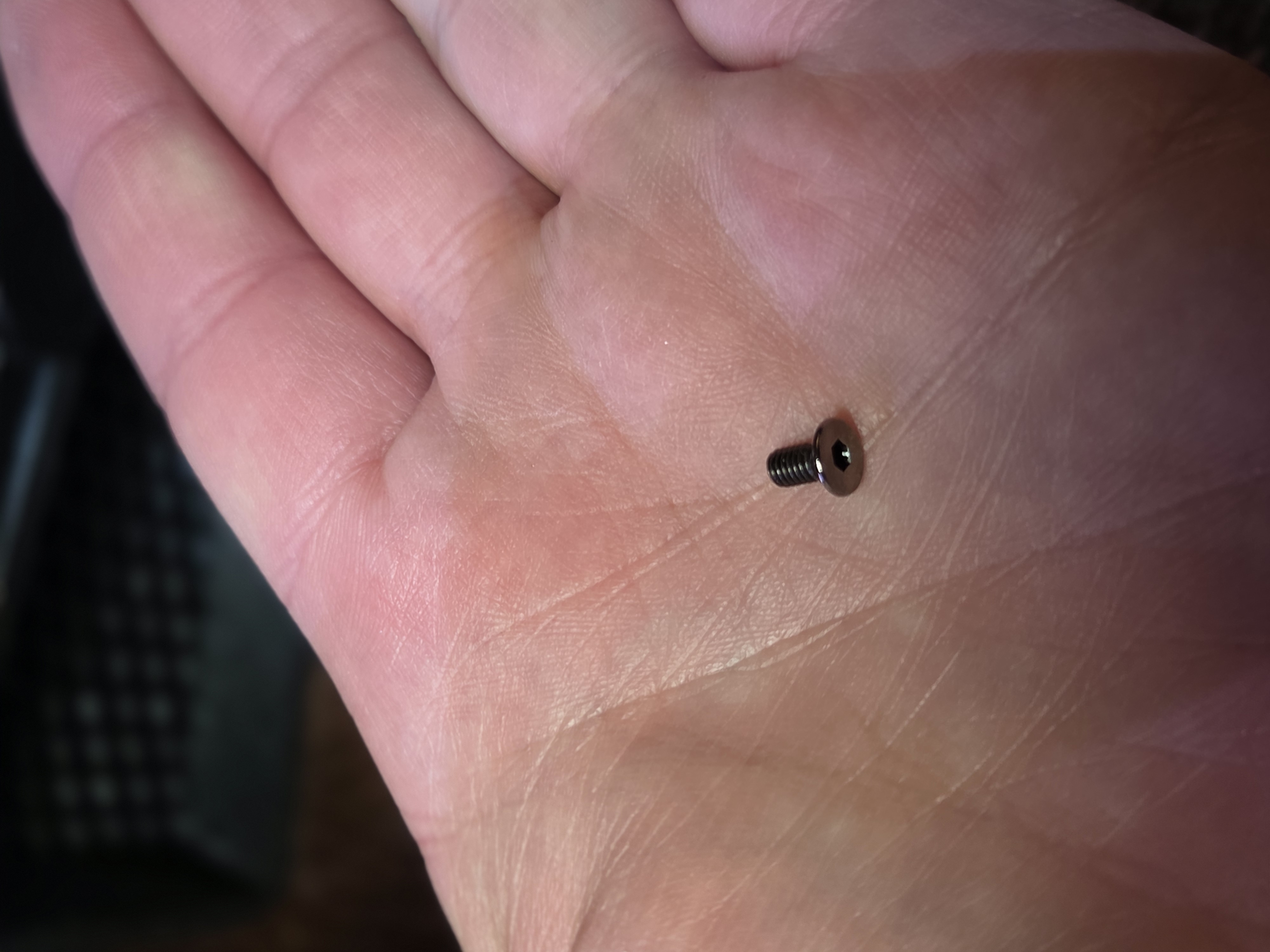

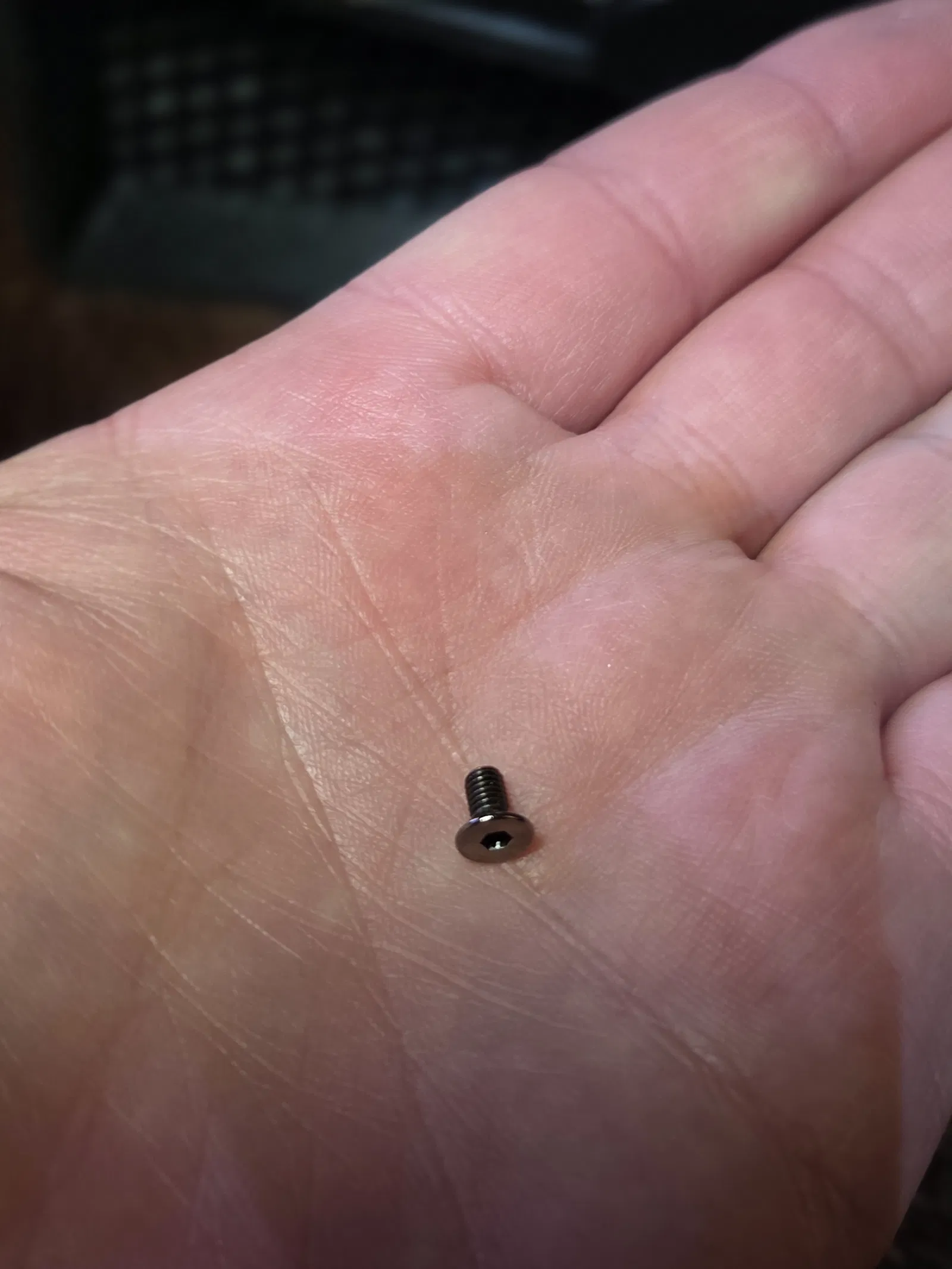

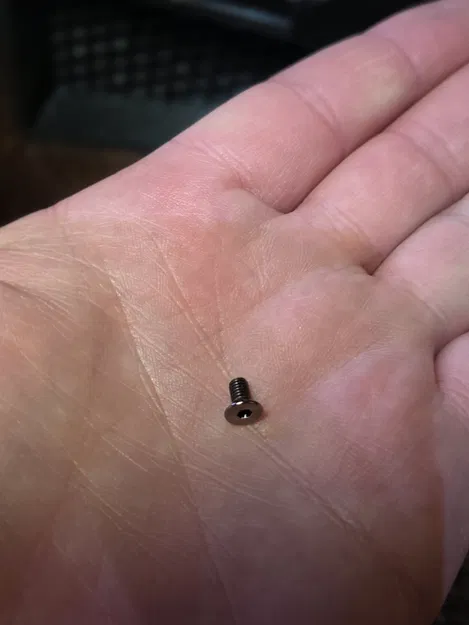

1 x Ốc lục giác chìm 3Mx6 (FSCM)

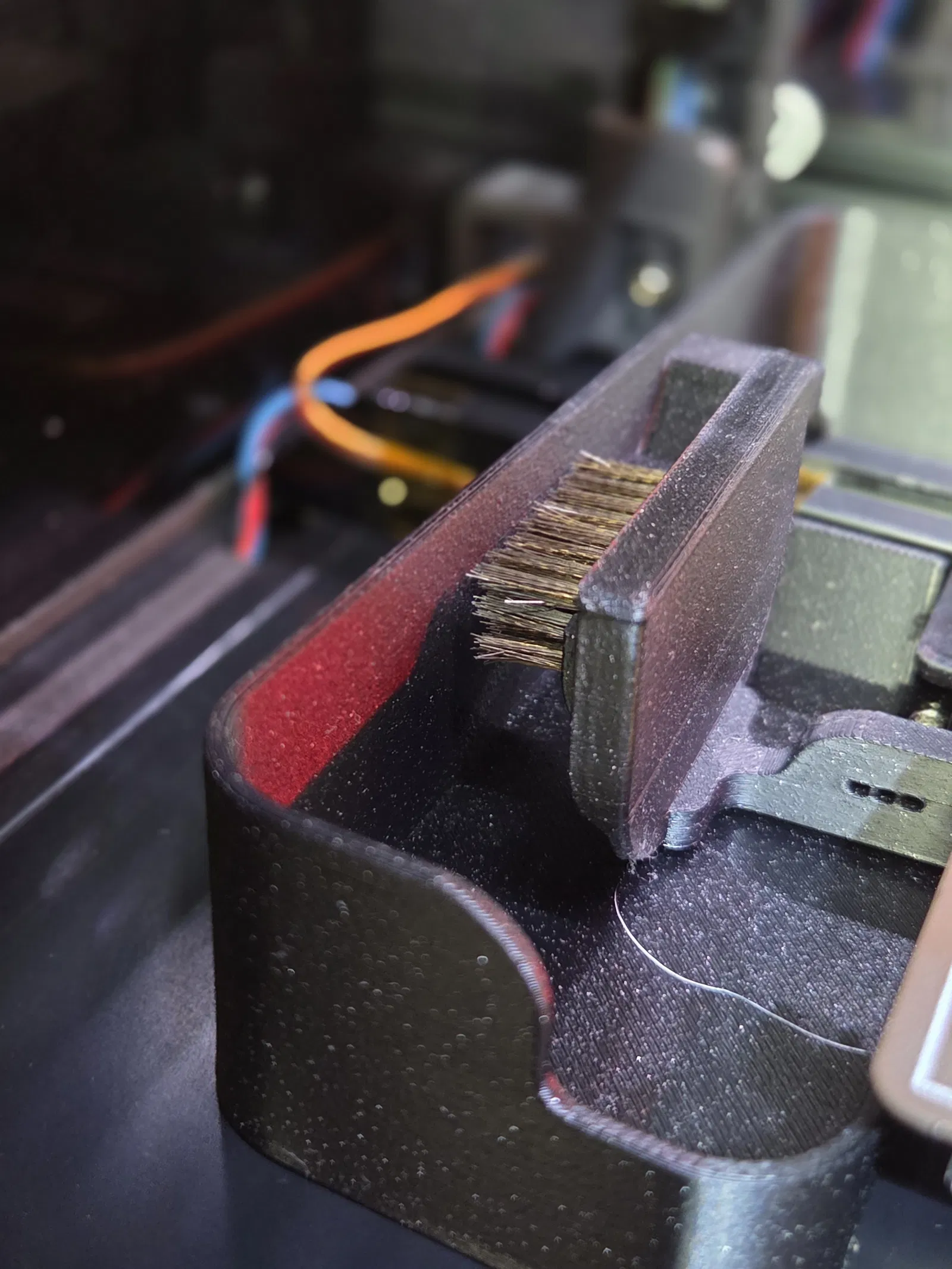

1 x (Tùy chọn) Thùng hứng mực thải - Mình có chỉnh sửa lại cái thùng rất là phổ biến này một chút xíu
Macro nhỏ dưới đây mình xài để bung ra và thu vô cái bàn chải của mình nè - mình chỉ cần thêm cái BRUSH_IN ở đầu quy trình vệ sinh nozzle và BRUSH_OUT ở cuối thôi
[servo szczota]
pin: PB7
maximum_servo_angle: 90
minimum_pulse_width: 0.0005
maximum_pulse_width: 0.0025
[gcode_macro BRUSH_OUT] #Thu vô cái Bàn chải
gcode:
SET_SERVO SERVO=szczota ANGLE=55
[gcode_macro BRUSH_IN] #Bung Bàn chải ra
gcode:
{% set x = printer.toolhead.position.x %}
{% set y = printer.toolhead.position.y %}
{% set z = printer.toolhead.position.z %} {% if z < 24 and y > 330 %}
`RESPOND PREFIX=
