Khối chặn khe hở bằng không cho cưa bàn Metabo TK 1685/1688

Đây là một block zero clearance cho hàng rào của bàn trượt trên cưa bàn Metabo TK1685/88. Mục đích là giảm thiểu vết rách khi cắt ngang vì nó hỗ trợ vật liệu ở cuối đường cắt.

Dưới đây là ví dụ về vết cắt trên gỗ vân sam, lần đầu tiên không có và sau đó có block zero clearance.

Khoảng cách giữa phần cuối của hàng rào và lưỡi cưa có thể khác nhau tùy thuộc vào từng máy. File 3mf đi kèm hoạt động tốt với máy của tôi. Nó bao phủ khoảng cách tối đa là 5.5mm. Hãy in bộ phận này với đáy dày đặc, như vậy bạn có thể cắt nó sát với lưỡi cưa sau khi lắp đặt và vẫn còn vật liệu đặc.

Nếu 5.5mm là không đủ, bạn cũng có thể chỉnh sửa file FreeCad đi kèm. Bạn cần điều chỉnh trường "Breite Splitterschutz" trong bảng tính.

Thông số in:

Tôi đã sử dụng profile cấu trúc 0.2 trong PrusaSlicer làm cơ sở. Các thông số quan trọng nhất là:

• Xoay bộ phận sao cho mặt ngoài hướng về phía lưỡi cưa úp xuống (đây là hướng duy nhất có thể in mà không cần hỗ trợ).
• Đầu phun 0.4mm, chiều cao lớp 0.2mm.
• Lớp đáy đặc 2mm (cần thiết để bạn có thể cắt sát với lưỡi cưa).
• Tối thiểu 4 lớp vỏ (để tăng độ bền).
• 30% mật độ ruột (để tăng độ bền).
• Tôi khuyên bạn không nên dùng PLA mà thay vào đó dùng PETG vì nó có độ bền va đập cao hơn.

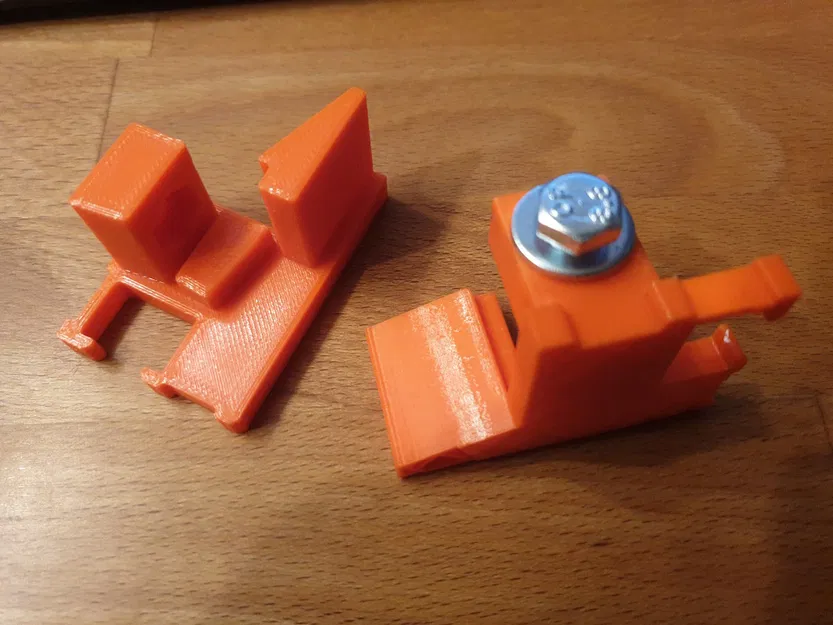

Các bộ phận cần thêm:

• Bu lông m6 x 12mm
• Đai ốc m6
• Vòng đệm m6

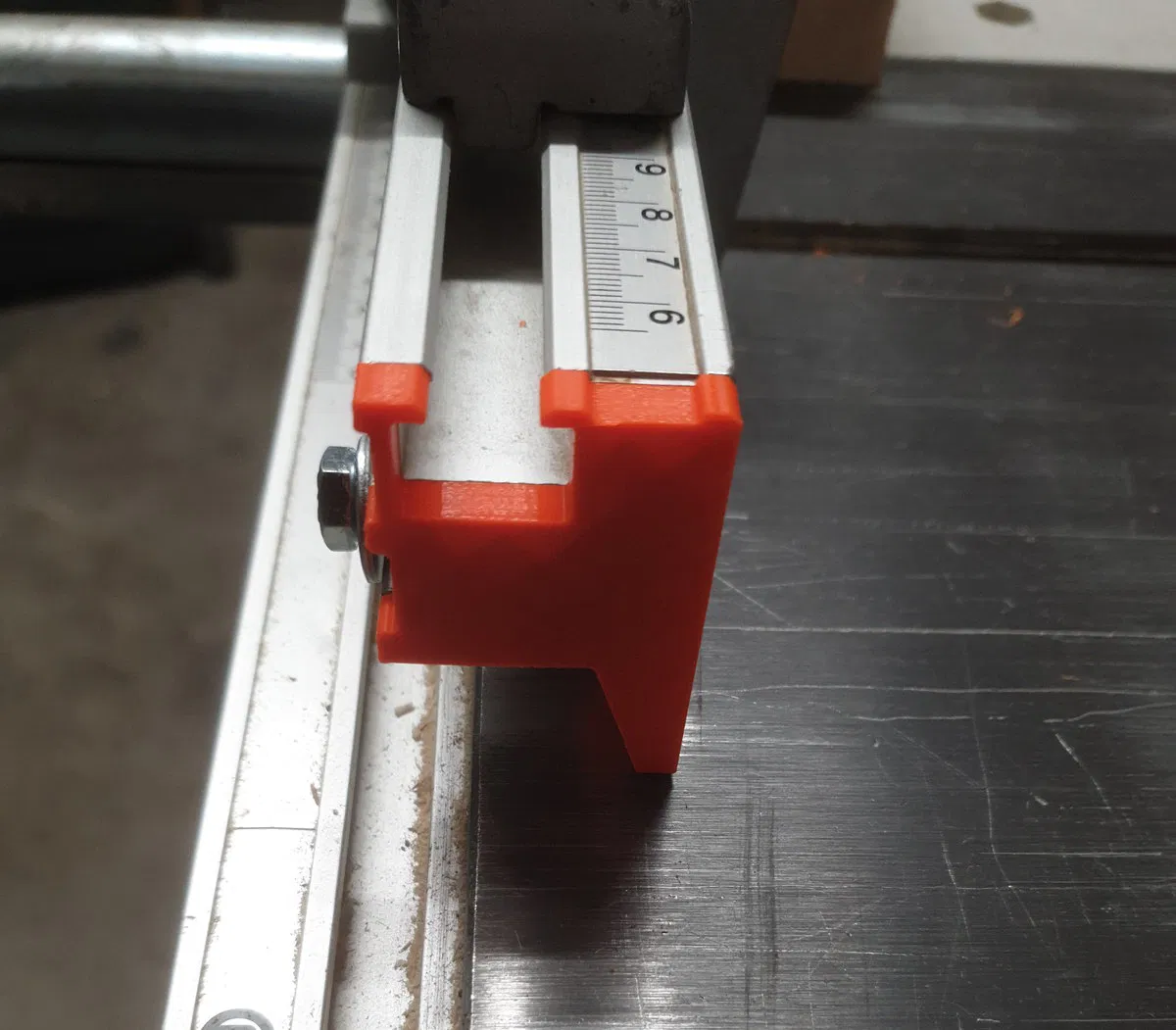

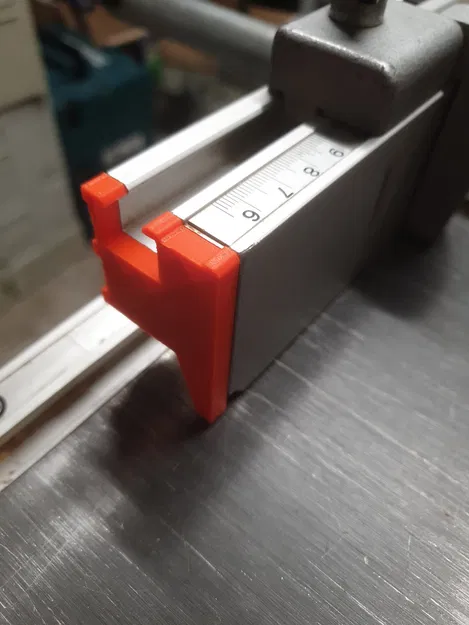

Xem hình ảnh dưới đây để lắp ráp.

Để cắt lần đầu, hãy nâng lưỡi cưa đủ cao để cắt sát block trên toàn bộ chiều cao của nó.

Sử dụng cái này với rủi ro của riêng bạn. Tôi không chịu trách nhiệm cho bất kỳ thương tích hoặc kết quả không mong muốn nào phát sinh từ việc sử dụng phiên bản in của bạn. Tôi cũng không đảm bảo rằng nó sẽ giảm thiểu vết rách trong trường hợp sử dụng của bạn.
