Khung Gắn Rack 10 inch cho Beelink EQ14

Khung gắn 1U cho Beelink EQ14 vào rack 10 inch

Tôi đã thiết kế và in cái , một cái rack 10 inch để chứa đồ homelab của tôi. Tôi muốn nó chứa mọi thứ tôi cần, ngoại trừ có lẽ là một cái NAS.

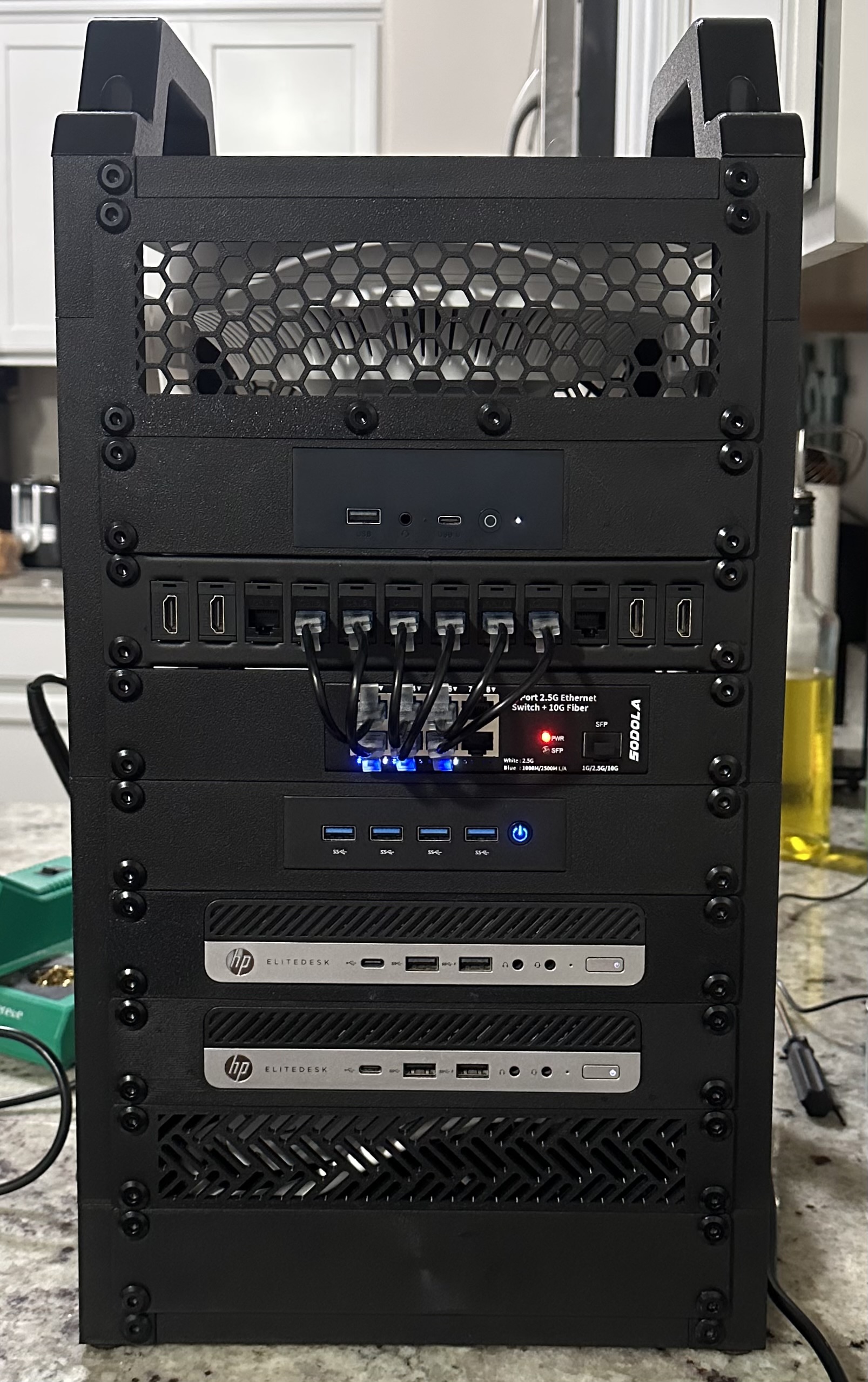

Từ trên xuống dưới:

2U - Khung gắn WiFi AP TP-Link EAP610 có lỗ thông hơi

1U - Beelink EQ14 (tường lửa pfSense)

1U - Patch panel từ Amazon

1U - Khung gắn Switch Sodola 8x2.5G + 1x10G SFP

1U - Khung gắn Minisforum GK41 (node Proxmox công suất thấp)

1U - Khung gắn EliteDesk G3/G4/G5 (node Proxmox bổ sung; một cái là G3, một cái là G5, cả hai đều vừa cùng một khung.

1U - Khung gắn EliteDesk G3/G4/G5 (node Proxmox bổ sung; một cái là G3, một cái là G5, cả hai đều vừa cùng một khung.

1U - Khung rỗng có lỗ thông hơi

1U - Khung rỗng đặc

MÔ HÌNH NÀY CÓ PHẦN TRÊN VÀ PHẦN DƯỚI. HÃY ĐẢM BẢO BẠN GẮN MÁY TÍNH THẲNG ĐỨNG!

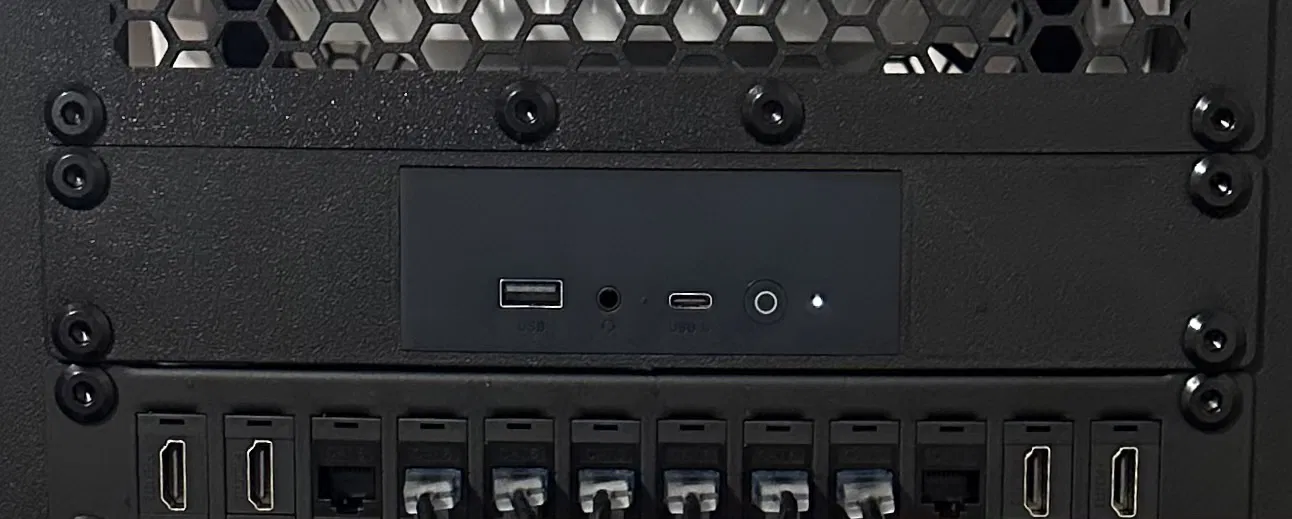

Khung gắn Beelink EQ14

Cái khung này là dạng ép chặt. Nó có một phần lõm được bo tròn, được tạo hình theo các góc bo của mini-pc, tạo cảm giác lắp khít, mượt mà. Với việc hiệu chỉnh máy Bambu A1 của tôi, nó vừa khít hoàn hảo, cho phép cắm và rút cáp USB ở mặt trước và thao tác nút nguồn mà không bị trượt trong khung.

Bản thân mini-pc đã gần như là 1U rồi, để lại rất ít khoảng trống theo chiều dọc, nhưng chúng ta vẫn có thể nhét vừa cái máy nhỏ này.
