W-MMX: Bản Remix Tối Ưu Lắp Ráp và Sửa Lỗi

CHÀO MỪNG ĐẾN VỚI W-MMX

##############################################################################

Đây là bài đăng đầu tiên của tôi trong một cộng đồng lớn như vậy và tôi không nói dối đâu, nó cũng hơi đáng sợ 😅. Nhưng tôi lấy hết can đảm để chia sẻ bản remix này với một vài chỉnh sửa so với thiết kế gốc.

_

Lưu ý kỹ thuật:

White MMU: Đây là bản remix, tập trung vào việc lắp ráp dễ dàng hơn, Bao gồm các mô hình sửa các lỗi nhỏ do chất lượng vật liệu hoặc giới hạn của máy in, v.v. giúp việc lắp ráp trở nên đơn giản hơn, ví dụ: một lỗ để tháo nam châm khỏi cửa nếu bạn lắp sai cực

Các bộ phận của mô hình này có thể hoán đổi cho nhau với thiết kế gốc. Hiển nhiên, quyền quyết định kết hợp như thế nào tùy thuộc vào mỗi người dùng, với ý tưởng cải thiện MMU và tìm ra phiên bản tốt nhất theo sở thích của bạn. Hiện tại, mọi thứ đều hoạt động với các bộ phận của bộ kit gốc (stock).

Phiên bản hiện tại W-MMX v 1.0 (tối ưu hóa thêm một chút về micro switch của thân/gate)

Đề xuất in: bộ chia cửa, cạnh phải và vỏ bọc.

_

Thay đổi chung MMX:

• Vỏ dây đai giờ đây có logo Layer Core.

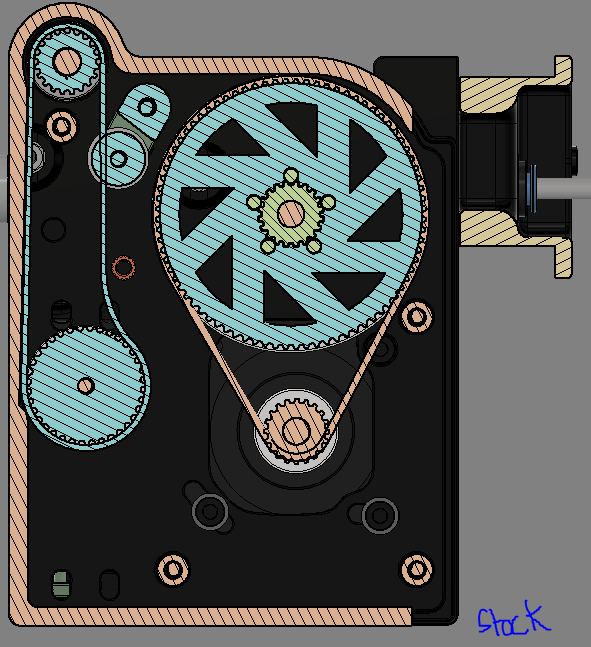

• Căn chỉnh dây đai servo đã được sửa trên mô hình 3D và thử nghiệm thực tế.

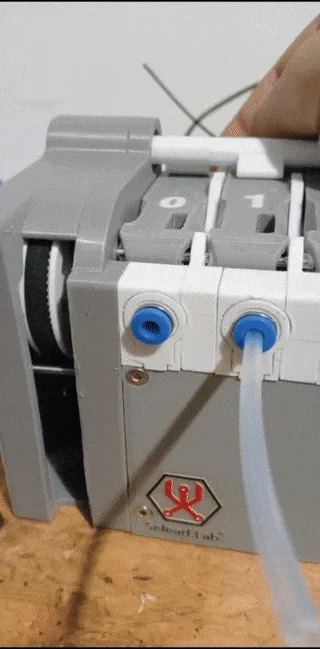

• Bộ chia cửa đã được điều chỉnh chiều cao để tránh khe hở quá lớn, gây kẹt vào bộ chia.
• Cạnh thân máy đã được chỉnh sửa:

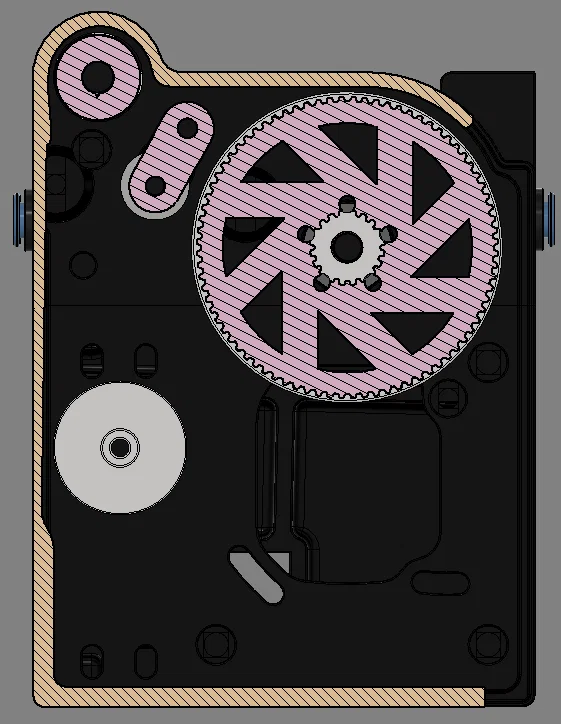

  • Tránh cửa 3 bị kẹt bằng cách làm phẳng ổ bi nhô ra của trục cam. Khoảng cách cửa 0 đã được đóng lại cho thẩm mỹ.

Sửa lỗi nhỏ MMX – Phần 2: Cửa đa sắc và cải tiến chức năng

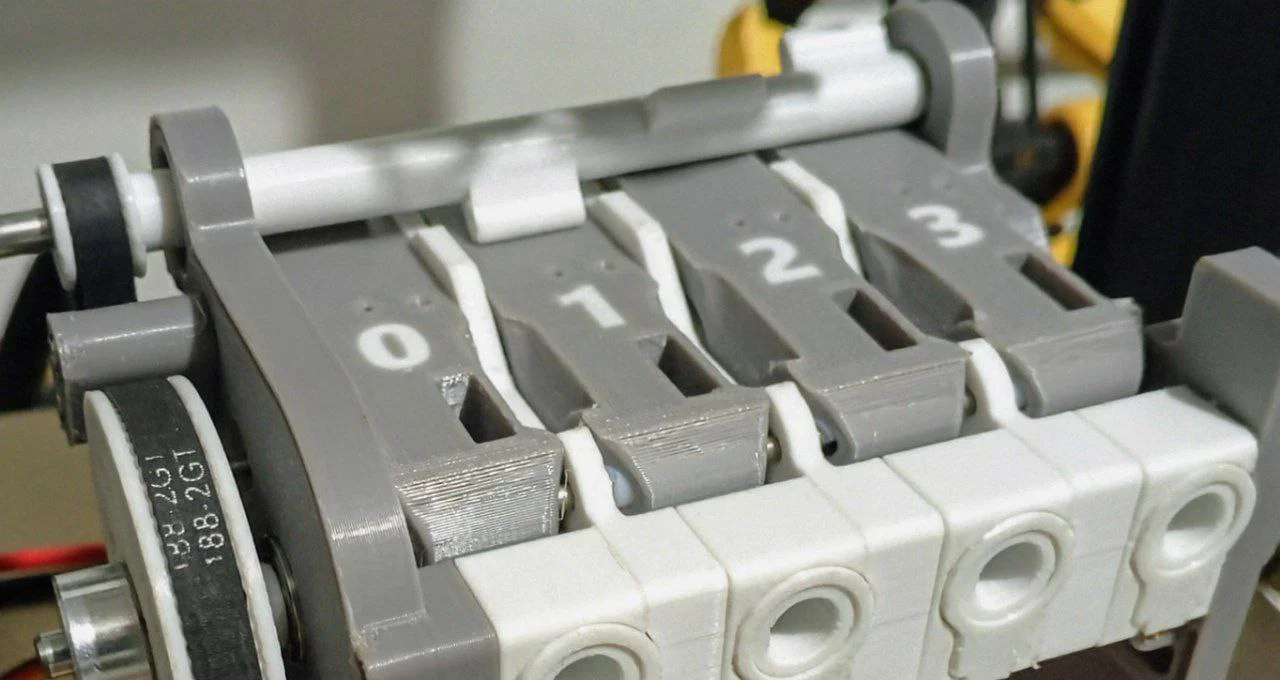

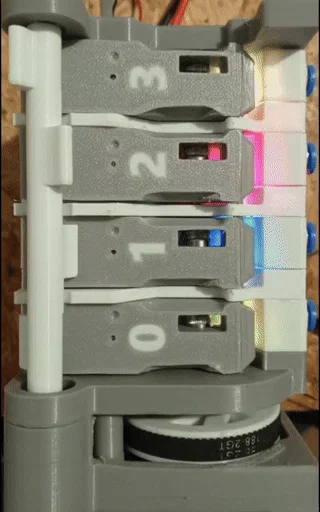

• Cửa đa sắc thủ công (khoảng 6 lớp in):

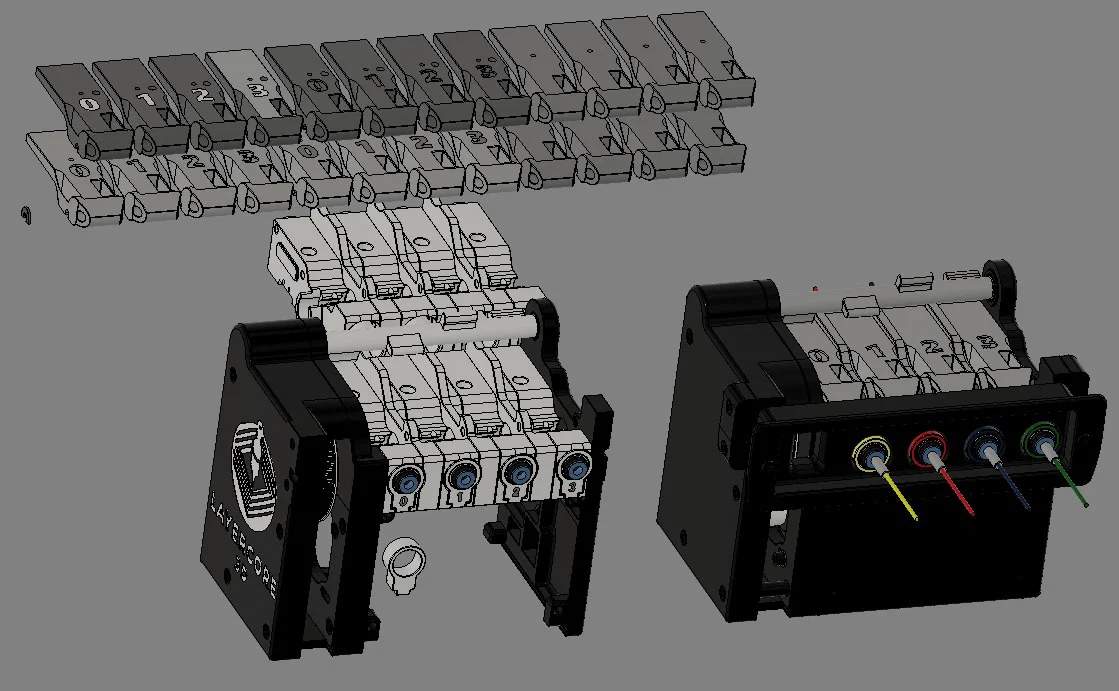

  • Thân cửa chính 0, 1, 2 và 3 + phiên bản trục 5mm.
• Cải tiến chức năng trên cửa 0–3:

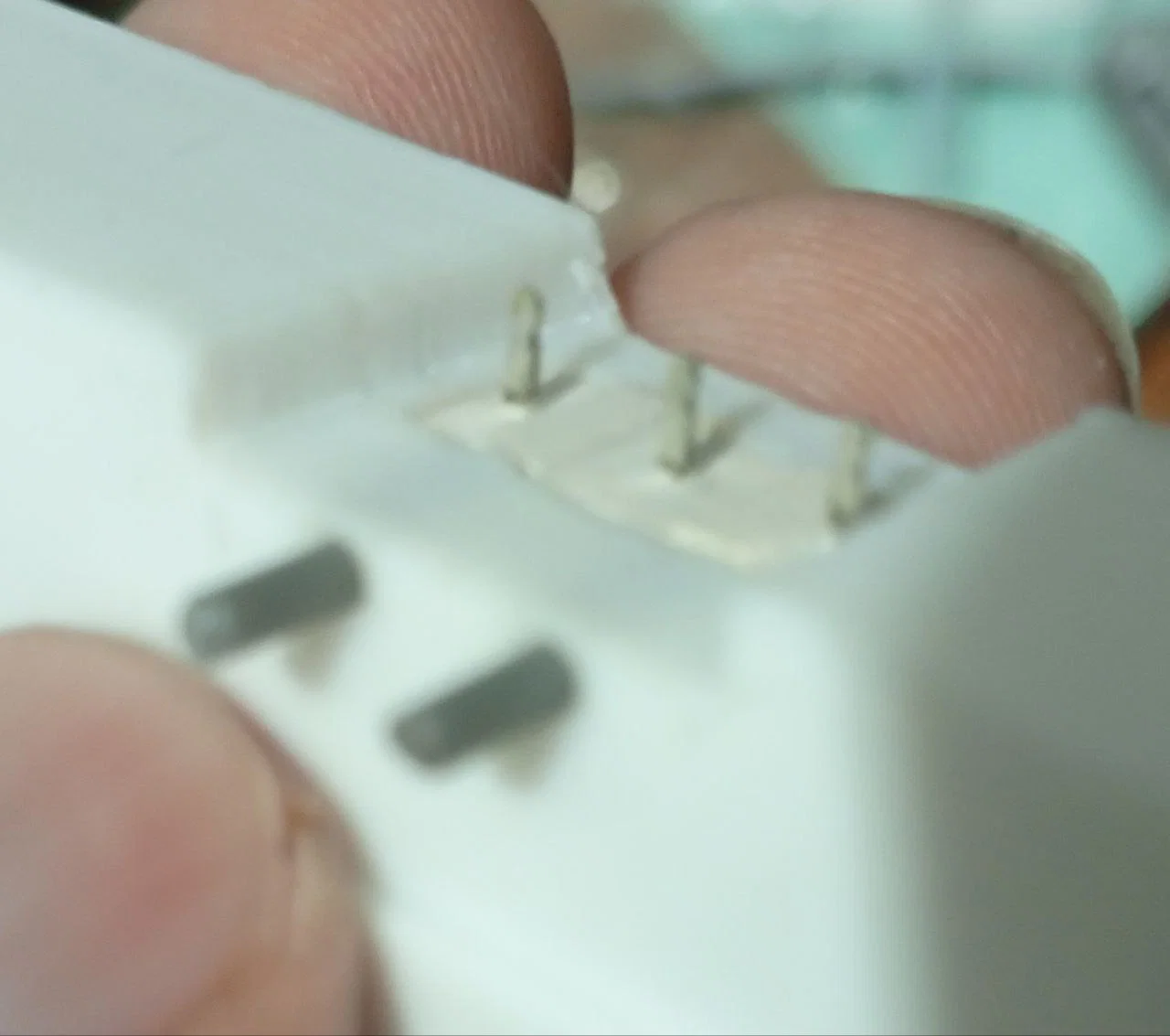

  • Vị trí micro switch bên trong mới (ép khoảng 75% khi lắp) Nếu không căn chỉnh đúng, hãy tháo sợi dây tóc đối diện với viên bi và di chuyển nhẹ, vẫn còn đủ vật liệu để dùng lực ép như bản gốc nếu cần (khuyên bạn nên in mô hình stock của thân máy với micro switch vì nó đã được cộng đồng thử nghiệm nhiều hơn).

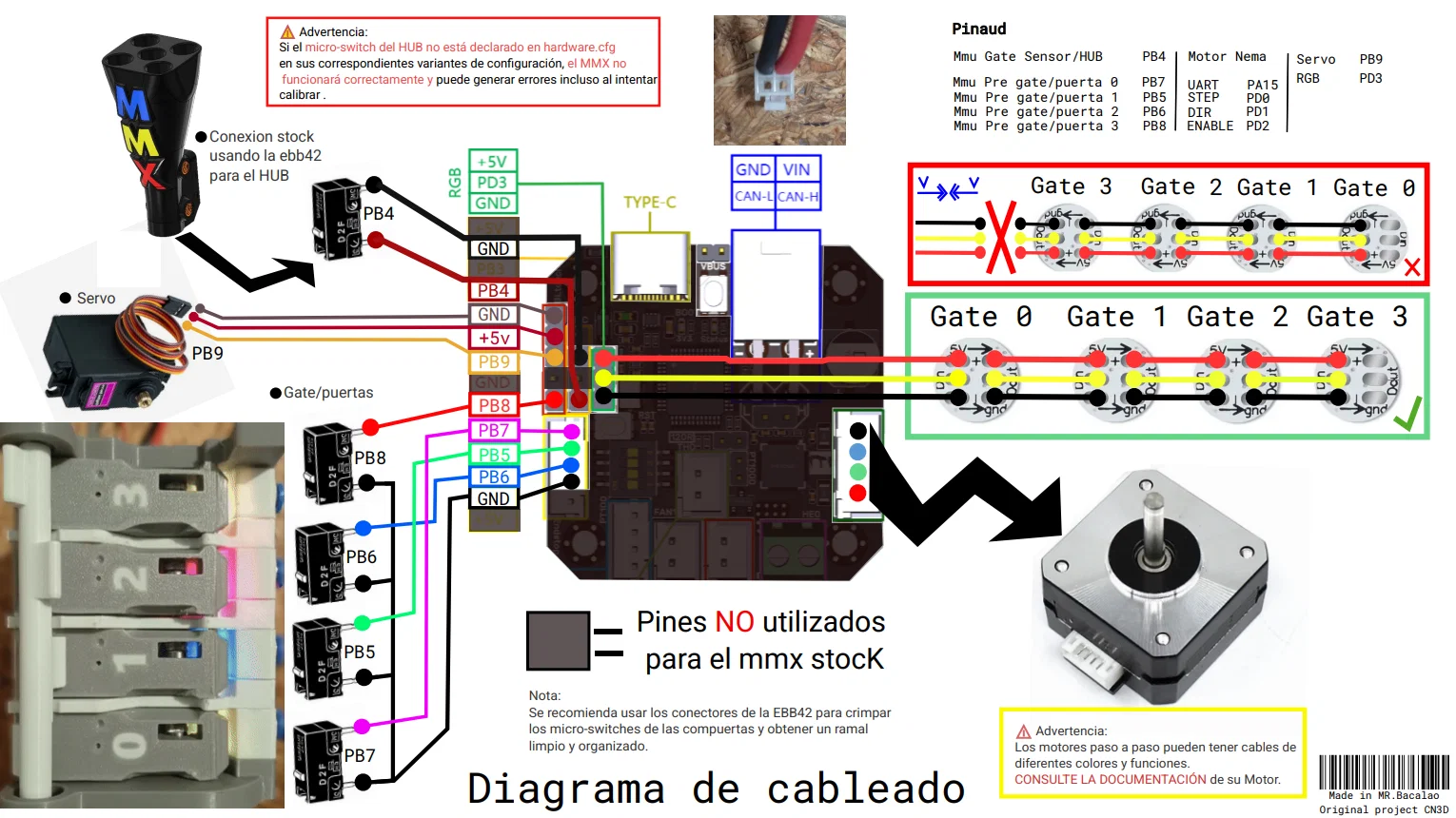

• Các kẹp nhỏ quản lý dây cáp, yêu cầu 6 ốc M3 và 6 vít M3x6mm.
• Khe cắm LED được mở rộng, khoan dung hơn với các mối hàn kém chính xác.

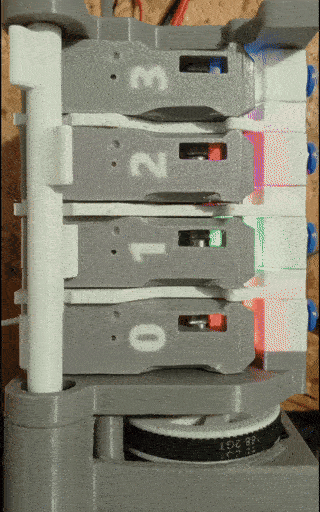

• Số cửa được thêm vào: ở mặt sau của các mô hình có micro switch.
• Kênh dọc trên thân máy cho bảng micro switch tiềm năng. Lỗ khoan tương thích với vòng đệm EBB trên bộ chia.

Sửa lỗi nhỏ MMX – Phần 3: Nhận dạng, tiếp cận và thẩm mỹ

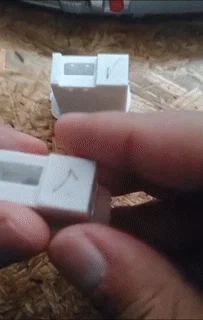

• Lỗ khoan phía trên trên tất cả các cửa để dễ dàng tháo nam châm nếu đặt sai.
• Cửa không có số có dấu ở mặt sau chỉ số tương ứng.
• Định vị lại ECAS 04 và bộ khuếch tán
  • Thẩm mỹ phẳng hơn.
  • ECAS phía trước đầy đủ.
  • ECAS phía sau không có cao su. Cả hai phiên bản thân máy đều được bao gồm: phiên bản stock và phiên bản ngắn/kiểu mới.
• Bộ khuếch tán LED cũng được cắt tỉa, hai phiên bản có số và không có số.
• Khe hở của bộ bảo vệ dây đai được tăng thêm một chút để không cắt vào nắp, như trường hợp của tôi do một sai khác nhỏ.

_

Cuối cùng:

Nếu bạn thích bản remix này, xin vui lòng tải về, lắp ráp và chia sẻ kết quả của bạn. Phản hồi của bạn sẽ rất hữu ích để tiếp tục cải thiện. Nếu có thể, hãy cho tôi một lượt thích nhé!
