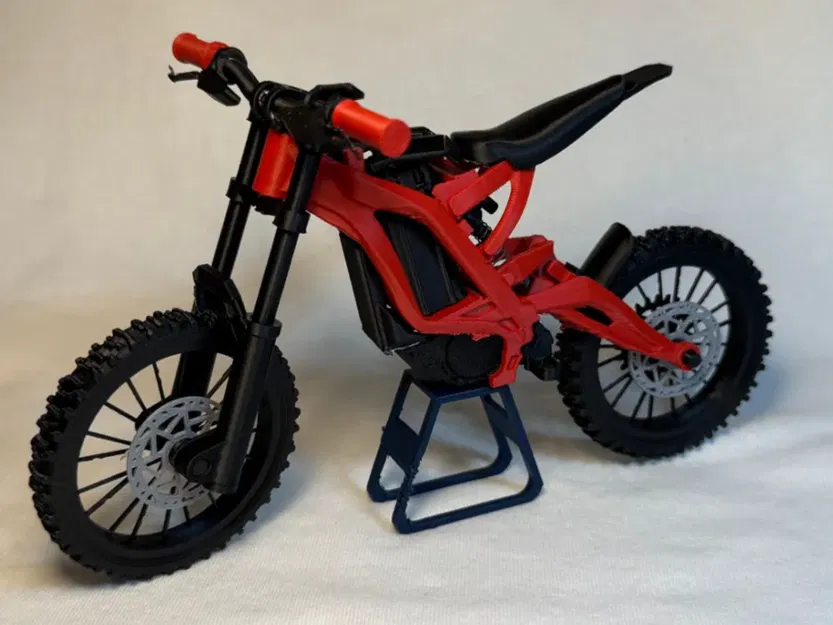

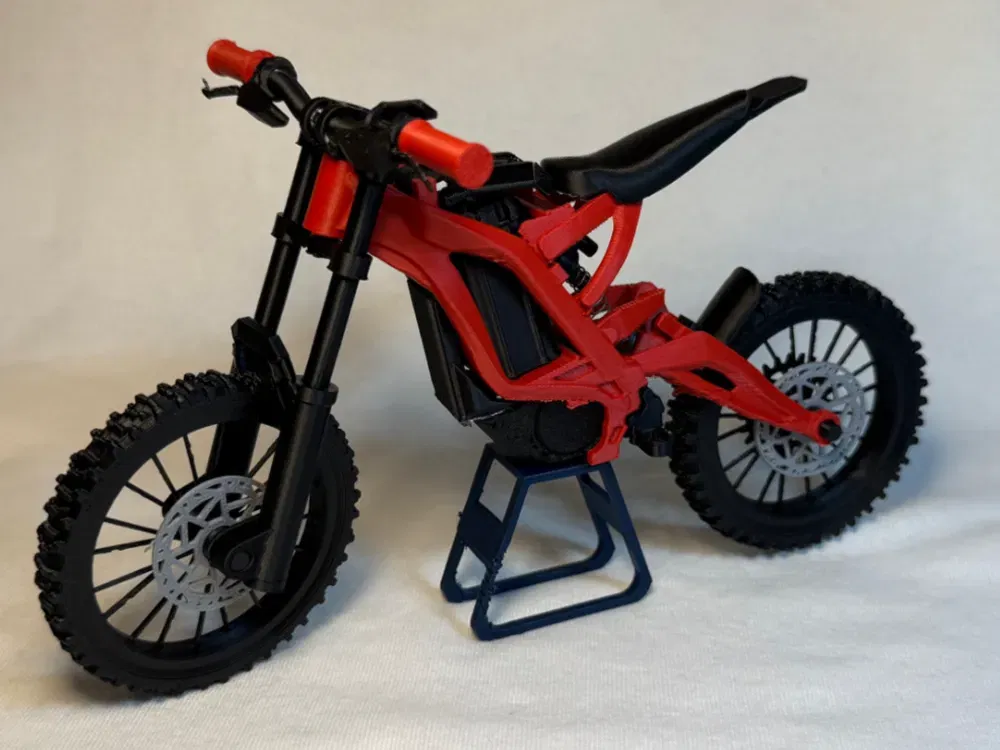

Mô hình xe đạp SurRonster Light Bee

Kích thước lò xo - Cả giảm xóc trước và sau đều sử dụng lò xo bạn có thể dễ dàng tìm thấy trong bút bi

Lò xo trước →

• Đường kính - 5mm hoặc nhỏ hơn.

• Chiều dài - 30 mm hoặc nhỏ hơn

Lò xo sau →

• Đường kính ngoài - 6mm hoặc nhỏ hơn.

• Đường kính trong - 3.5mm trở lên.

• Chiều dài - Khoảng 20mm (không có số cố định - bạn có thể thử nghiệm!)

LẮP RÁP-

(có vẻ dài nhưng đừng lo - thực ra không phải vậy!)

Lắp bánh xe -

1. 1. Lấy hai nửa bánh xe có nhãn (bánh sau)

   2. Đặt các hướng dẫn căn chỉnh bánh xe (2 mảnh nhỏ màu xanh) vào các rãnh trên một nửa bánh xe của bạn.

   3. bôi keo xung quanh bánh xe nếu cần.

   4. Tìm nửa bánh xe thứ 2 bằng cách đối chiếu chữ - sau đó đặt nửa bánh xe thứ 2 lên nửa đầu tiên. Đảm bảo cân chỉnh đúng vân lốp.

   5. Giữ áp lực lên bánh xe cho đến khi keo khô - sau đó để riêng

      2. Căn chỉnh lỗ khóa và trượt đĩa xích sau lên bất kỳ mặt nào của trục bánh xe sau (bôi keo nếu hơi lỏng)

      3. Ở phía đối diện của cùng một bánh xe - căn chỉnh lỗ khóa và trượt một trong các đĩa phanh (bôi keo nếu hơi lỏng)

      4. Lặp lại bước 1 cho bánh xe TRƯỚC (cố gắng đừng nhầm lẫn hai bánh xe)

      5. Trượt đĩa phanh lên bánh xe trước ở phía trục bánh xe có gờ lỗ khóa! (lặp lại bước 3 nhưng trên bánh xe trước)

LẮP PHUỘC -

      1. Trượt ống phuộc vào thân phuộc. đảm bảo hướng giống như hình.

          a. (mặt tròn đi vào trước từ đáy của thân phuộc).

          b. Trượt ống phuộc tới lui vài lần để làm cho chuyển động mượt mà hơn.

       2. Ấn ống lái vào các ống phuộc cho đến khi khoảng 16mm của ống phuộc nhô lên trên ống lái (tham khảo hình bước 3) (CHƯA dán keo vội)

      3. Trượt lò xo bút dài hơn vào bất kỳ lỗ nào ở đáy thân phuộc.

4. Ấn nắp thân phuộc vào đáy thân phuộc. (Bôi keo vào đây)

      5. Trượt bánh xe TRƯỚC của bạn (mảnh mỏng hơn trong hai cái) vào giữa thân phuộc - cố định bánh xe bằng cách trượt trục trước vào vị trí. (bất kỳ trục nào). sau đó để riêng (đảm bảo bánh xe trước được định hướng sao cho đĩa phanh nằm ở bên trái của xe)

LẮP CỤM COCKPIT -

      1. Trượt cọc yên qua tay lái cho đến khi nó ở giữa tay lái. (cố định bằng keo sau khi định tâm trên tay lái)

      2. Trượt phanh vào - sau đó là tay nắm. lặp lại ở phía bên kia - ở bên trái, hãy đảm bảo trượt màn hình hiển thị vào - sau đó phanh - rồi tay nắm (tham khảo hình thứ 2 bên dưới) (cố định bằng keo nếu cần)

Trông nó sẽ như thế này -

LẮP RÁP CHÍNH -

XOAY NHẸ TẤT CẢ các khớp nối và khớp trên khung bằng tay để làm lỏng chúng một chút.

          1. Trượt lò xo thứ hai của bạn vào thân giảm xóc sau -

         2. trượt cái này vào vị trí trên khung (tham khảo hai hình tiếp theo bên dưới)

                  (cái này có thể hơi khó)

               cho cái này, tôi thấy dễ hơn khi đặt đầu lò xo lộ ra trước, sau đó là mặt có thân giảm xóc.

Hình dạng nó sẽ như thế này - (một phần của khung trong hình bị CHE KHUẤT để rõ ràng)

          3. Bôi keo vào điểm kết nối - sau đó nhẹ nhàng ấn bộ điều khiển vào vị trí trên khung (tham khảo hình)

      4. Bôi keo vào điểm kết nối rồi ấn động cơ vào vị trí trên khung (tham khảo 2 hình tiếp theo bên dưới)

Xem mặt cắt -

      5. Trượt pin vào vị trí trên khung - có thể cần một lực đẩy nhẹ.

      6. ép lẫy pin vào vị trí - (cần một chút lực để nó khớp vào) - mảnh này có thể xoay để mở và đóng!

      7. Bôi keo vào các điểm tiếp xúc và trượt peg chân vào vị trí (tham khảo hai hình bên dưới)

Hình dạng nó sẽ như thế này -

      8. Lặp lại bước 5 ở phía bên kia!

       9. ấn yên xe vào các thanh ray yên xe trên khung - (bôi keo nếu cần)

          10. Trượt toàn bộ cụm phía trước chúng ta đã lắp ráp trước đó qua ống lái trên khung chính. - giữ cố định

        11. Ấn toàn bộ cụm cockpit vào cụm phuộc để giữ cố định. Bạn có thể bôi một ít keo ở đây để giữ chặt. (Đảm bảo ống phuộc nhô lên khoảng 1mm so với cọc yên (tham khảo hình thứ 2 bên dưới).

Hình dạng nó sẽ như thế này -

         12. Trượt toàn bộ bánh xe sau vào vị trí và cố định bằng trục sau. (đảm bảo đĩa xích nằm bên phải và đĩa phanh nằm bên trái!)

         13. Bôi keo sau đó ấn và giữ chắn bùn sau vào vị trí cho đến khi keo khô

Chúc bạn vui vẻ :)
