SLICC GF H9 W1.0 – Hệ thống Lưu trữ Hộp Đựng Tương thích Gridfinity

SLICC GF H9 W1.0 – Tương thích Gridfinity

SLICC là một tiêu chuẩn lưu trữ module, in 3D, mở cho bất kỳ ai muốn có không gian lưu trữ chống tràn, mã hóa màu, dễ dán nhãn và an toàn khi vận chuyển cho các bộ phận nhỏ.

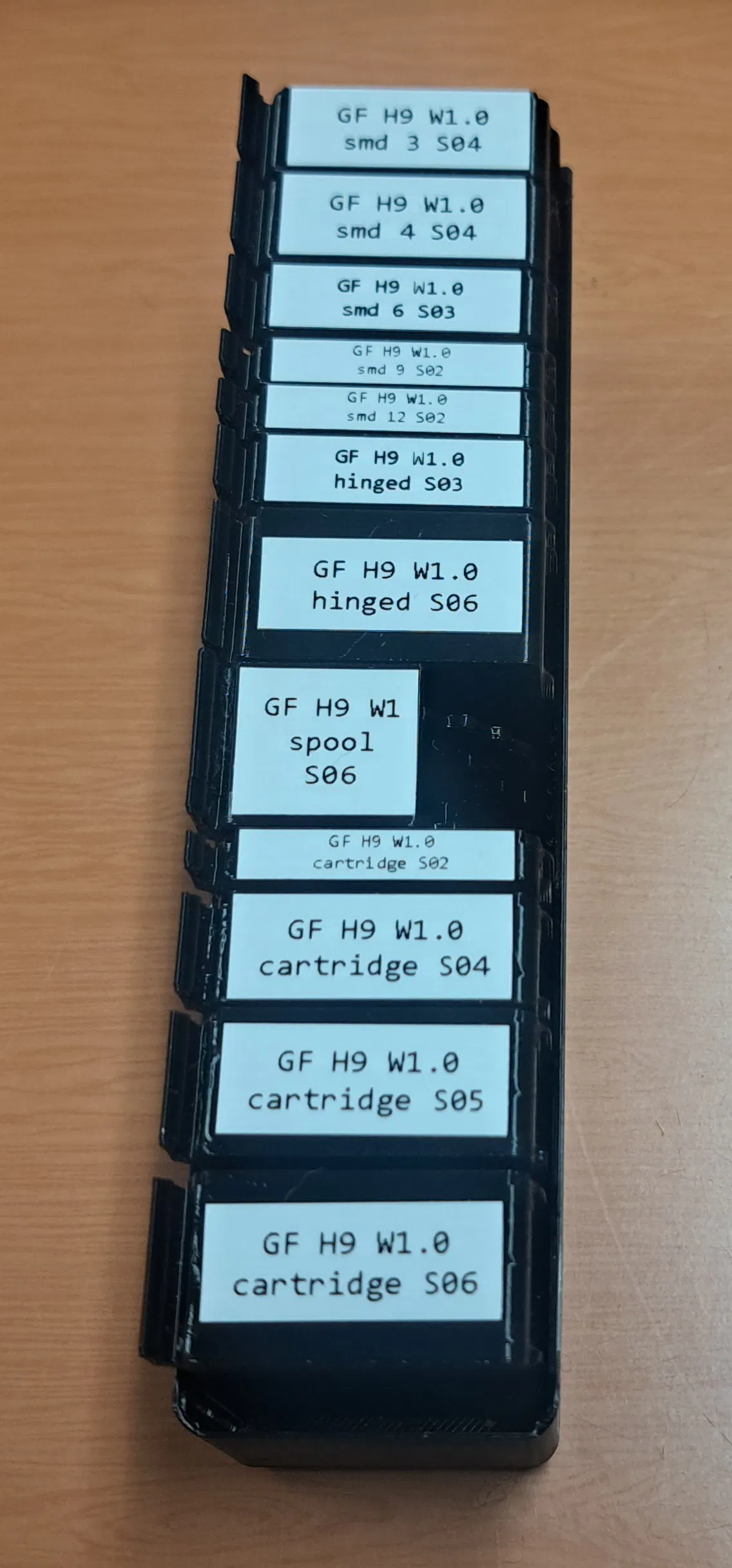

Mô hình này cung cấp bản triển khai Family H9 W1.0 cho Gridfinity. Nó bao gồm các hộp đựng dạng giá đỡ, bao gồm cả hộp nắp trượt và hộp SMD nắp vi mô.

Những giá đỡ này sử dụng các chốt nửa lưới tương thích với các đế Gridfinity tiêu chuẩn, mang lại độ phân giải cơ học gấp đôi, giúp W1.5 trở nên khả thi.

Nhiều Gia đình và Nền tảng hơn: https://slicc.eu/download

Cài đặt In: https://slicc.eu/print

SLICC: Nâng cao khả năng lưu trữ của bạn

SLICC là gì?

SLICC là một cải tiến hệ thống lưu trữ module, in 3D, mở cho bất kỳ ai yêu cầu khả năng lưu trữ có độ chi tiết cao, chống tràn, mã hóa màu, dễ dán nhãn và an toàn khi vận chuyển cho các bộ phận nhỏ.

SLICC hoạt động như một hệ thống hai phần:

• Hộp đựng (Cartridges): Các thùng chứa module có nắp, có nhãn và mã hóa màu.

• Giá đỡ (Racks): Bộ chuyển đổi cho phép hộp đựng vừa với hệ thống lưu trữ ưa thích của bạn.

Lưu ý:
Hộp đựng và Giá đỡ là cụ thể theo hệ thống
Chọn Đúng Phiên bản SLICC cho hệ thống lưu trữ của bạn.

Hiện tại, SLICC tích hợp với Festool Organizers và Gridfinity, nhưng khái niệm này có thể được điều chỉnh cho hầu hết mọi giải pháp lưu trữ module.

Nguyên tắc SLICC

Mỗi chữ cái trong SLICC phản ánh một mục tiêu thiết kế cốt lõi:

Khe cắm (Slotted)

• Hộp đựng lồng vào giá đỡ, giữ chặt - ngay cả khi các hộp đựng liền kề được tháo ra.

• Hình dạng giá đỡ giữ cho nắp đóng để bảo mật thụ động.

Có nắp (Lidded)

• Tất cả hộp đựng đều có nắp.

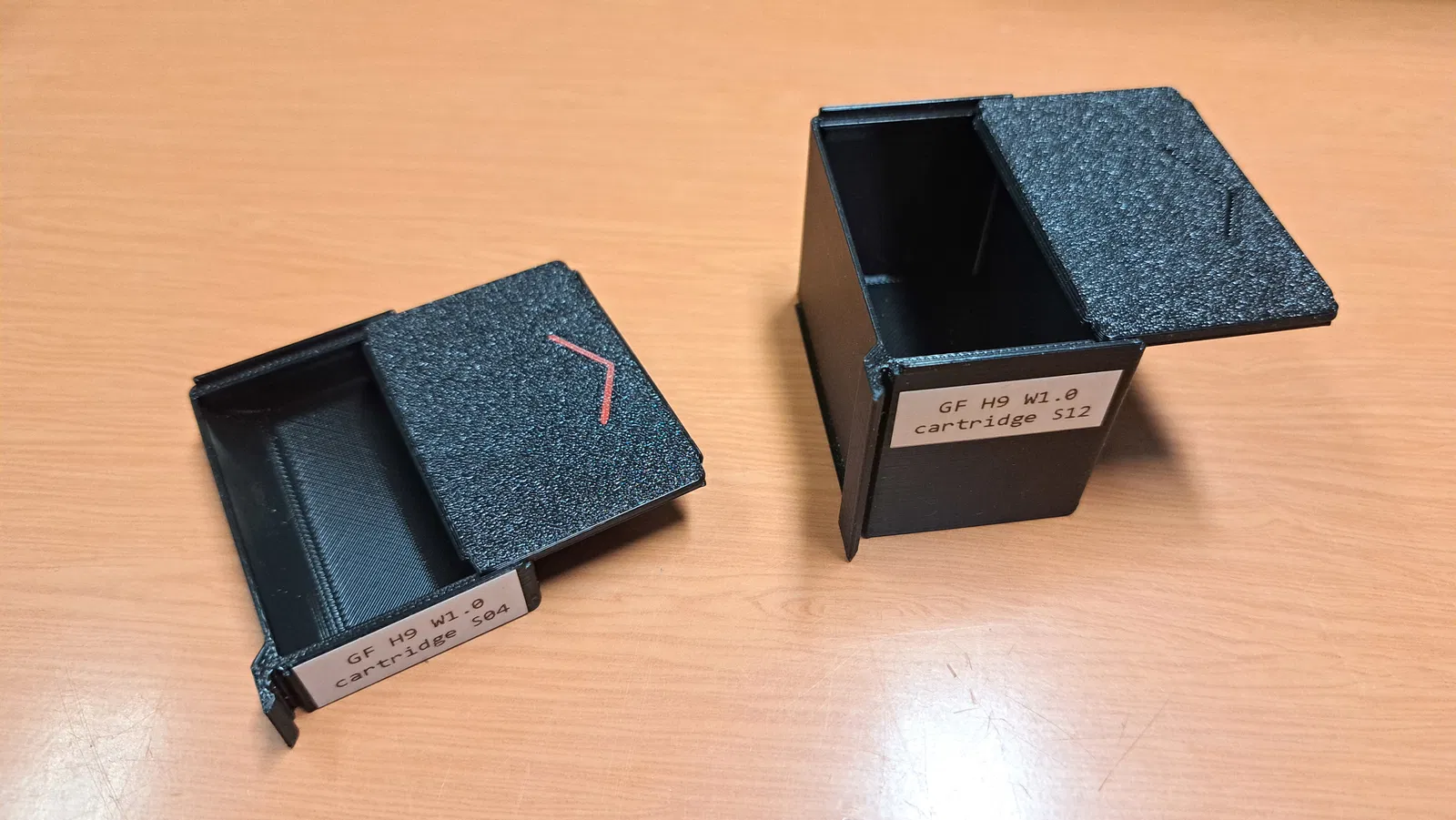

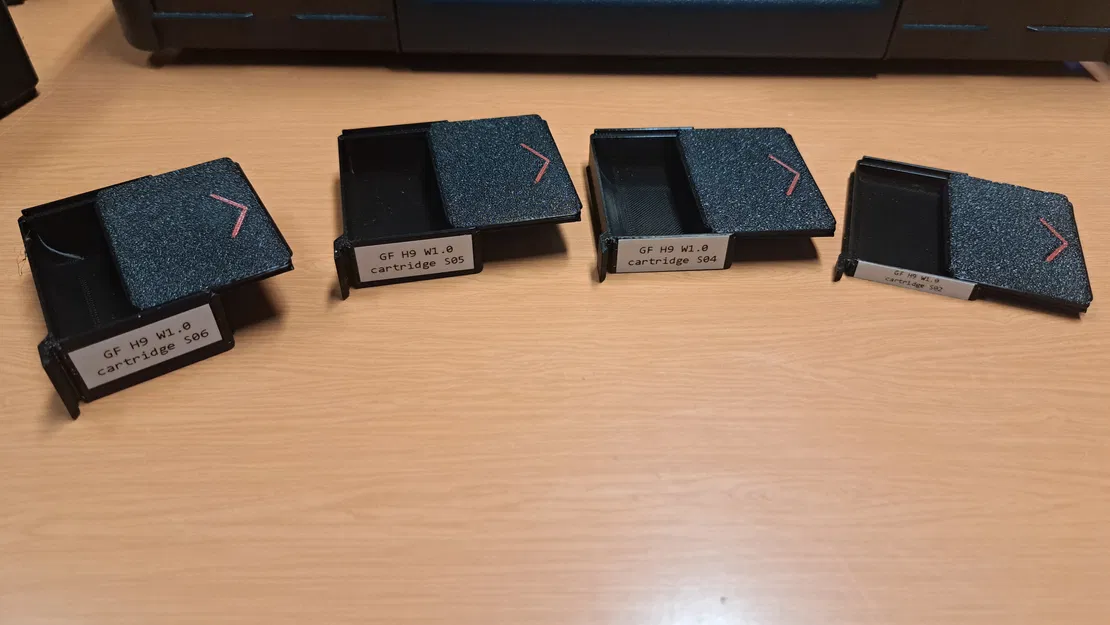

• Hộp đựng tiêu chuẩn:
  Nắp trượt có điểm dừng tích hợp - không bị mất nắp.

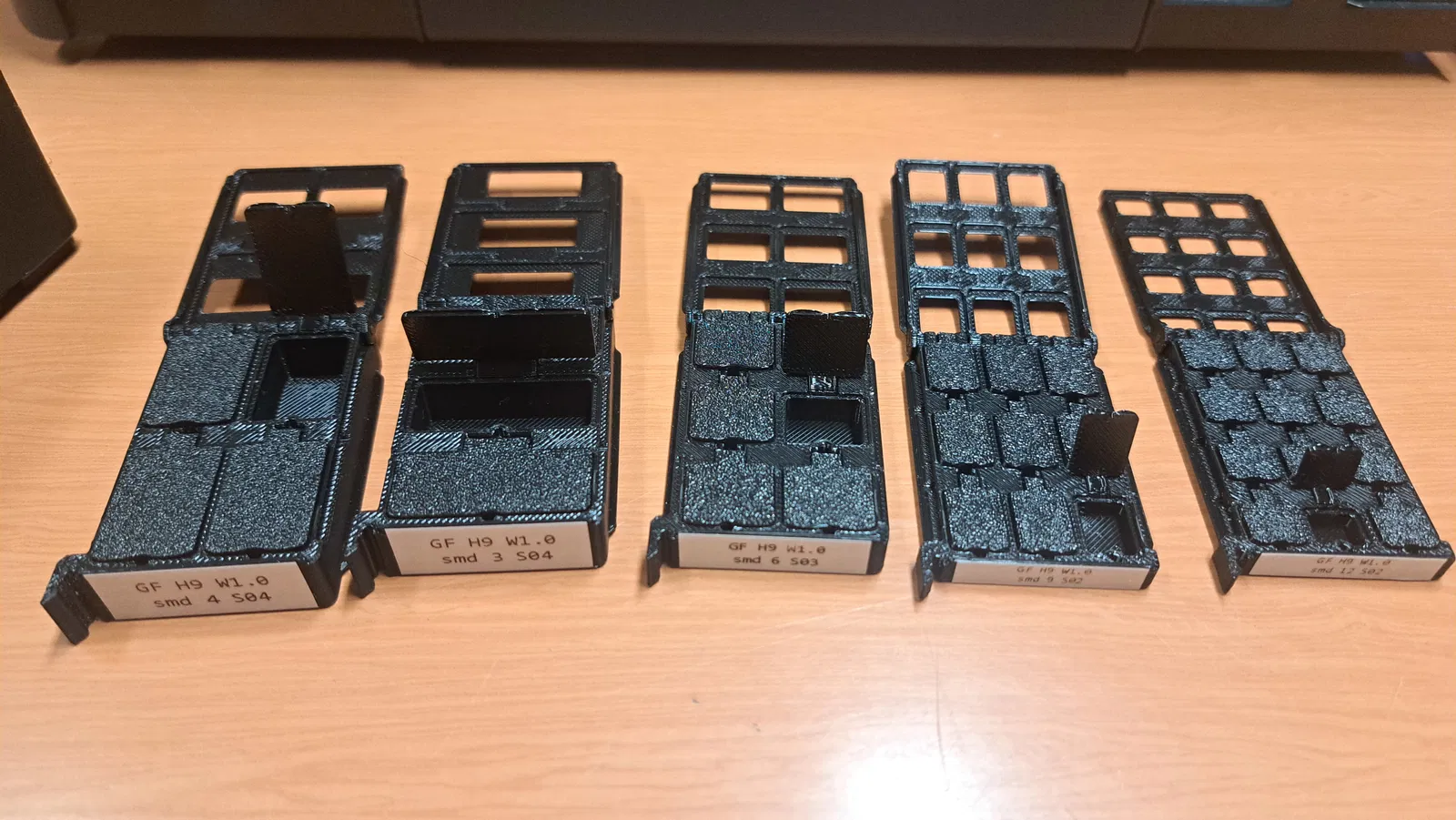

• Hộp đựng SMD:
  Các ngăn nhỏ có nắp (có bản lề) được giữ chặt bởi một nắp khóa lớn hơn với các chốt đóng.

Có thể nhận dạng (Identifiable)

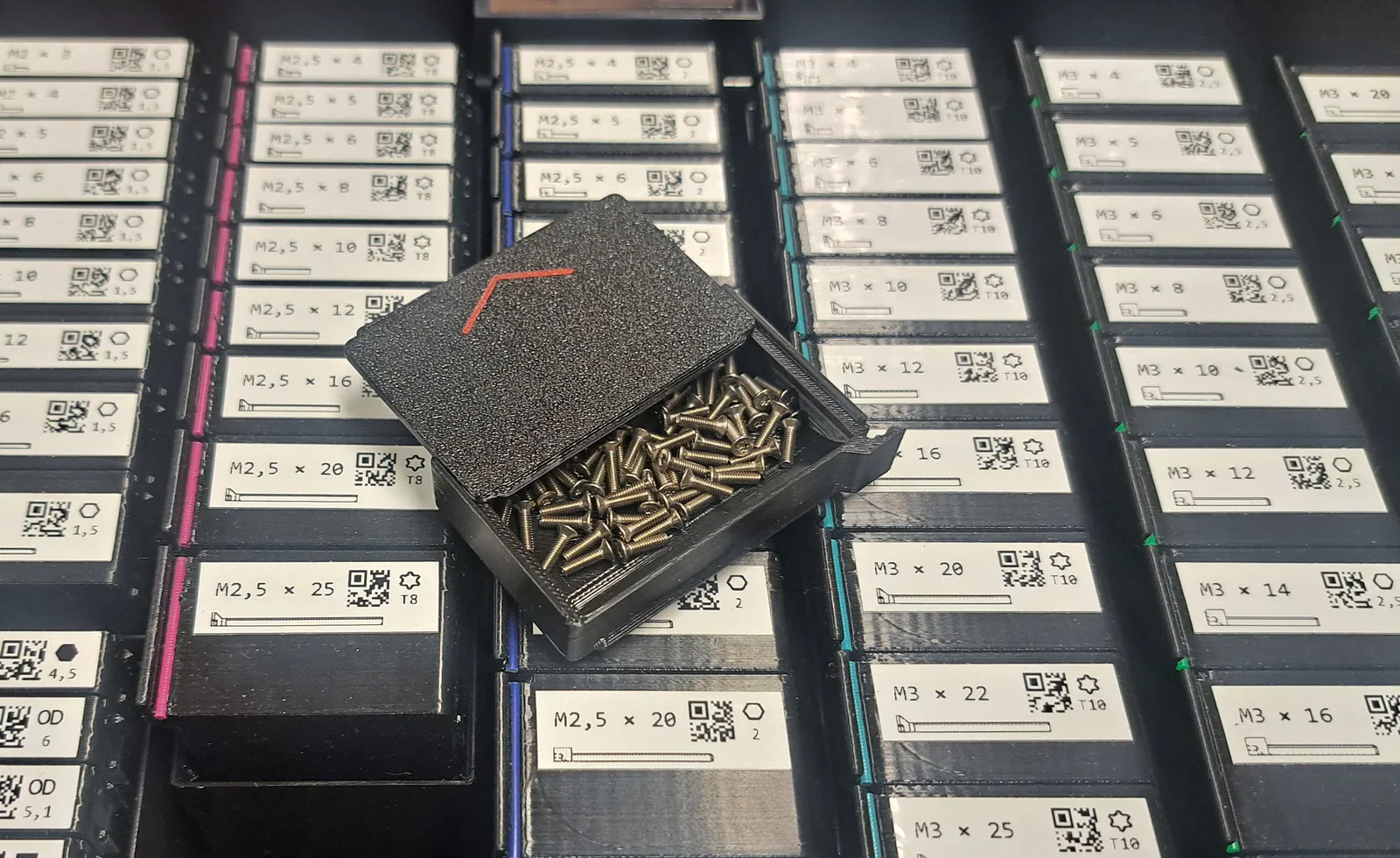

• Mỗi hộp đựng có một vùng nhãn chuyên dụng có kích thước cho nhãn tiêu chuẩn:
  2U: 6mm, 3U: 9mm, 4U: 12mm, v.v.

• Dễ dàng quét và sắp xếp - tìm đúng bộ phận trong nháy mắt.

Nhỏ gọn (Compact)

• Bố cục dọc với khoảng cách khe cắm chi tiết mang lại cho bạn kích thước hộp vừa vặn - không lãng phí không gian.

• Trộn các hộp đựng được chia ngăn (ví dụ: SMD 12 ngăn) và các hộp lớn hơn cho các bộ phận lớn hơn - tất cả đều vừa với cùng một giá đỡ.

• Chiều rộng giá đỡ khớp với các đơn vị lưới của hệ thống mẹ - tích hợp hoàn hảo, không có không gian chết.

Mã hóa màu (Color-Coded)

• Kênh dây tóc để gắn mã hóa màu

• Thay đổi màu sắc bất cứ lúc nào, không cần in lại.

• Hoặc rõ ràng là in nhiều màu.

Tại sao lại chọn SLICC?

Tôi đã xây dựng SLICC vì không có hệ thống nào khác thực sự đáp ứng được nhu cầu của tôi:

• Các tùy chọn khác (như Gridfinity) rất tuyệt vời, nhưng các bộ phận nhỏ vẫn bị tràn ra ngoài, và các hộp bên ngoài yêu cầu các bản in khổng lồ, tốn thời gian, ngay cả khi chúng vừa với bàn in.

• Lưu trữ có sẵn thiếu tính module, khả năng dán nhãn và sự linh hoạt mà tôi cần.

• Festool Organizers (đặc biệt là SYS3-SORT/3) gần như hoàn hảo - chắc chắn, trong suốt, có thể lồng vào nhau và có ngăn kéo - Chỉ là chưa đủ SLICC ;)

Lời cảm ơn

Xin chân thành cảm ơn cộng đồng Hackerspace FFM (hackerspace-ffm.de) đã dành thời gian, thử nghiệm và đưa ra những phê bình mang tính xây dựng trong suốt quá trình thiết kế. SLICC tốt hơn rất nhiều nhờ những đóng góp của họ — và vẫn đang phát triển nhờ tất cả những người đã thử, phá vỡ và cải thiện nó.
