Hệ Thống Lưu Trữ Hộp Có Nắp Tương Thích Gridfinity SLICC GF H9 W1.5

SLICC GF H9 W1.5 – Tương thích Gridfinity

SLICC là một tiêu chuẩn lưu trữ mở, in 3D, dạng module dành cho bất kỳ ai muốn có giải pháp sắp xếp linh kiện nhỏ gọn gàng, chống đổ, có mã màu, dễ dán nhãn và an toàn khi vận chuyển.

Mô hình này cung cấp bản triển khai Family H9 W1.5 cho Gridfinity.

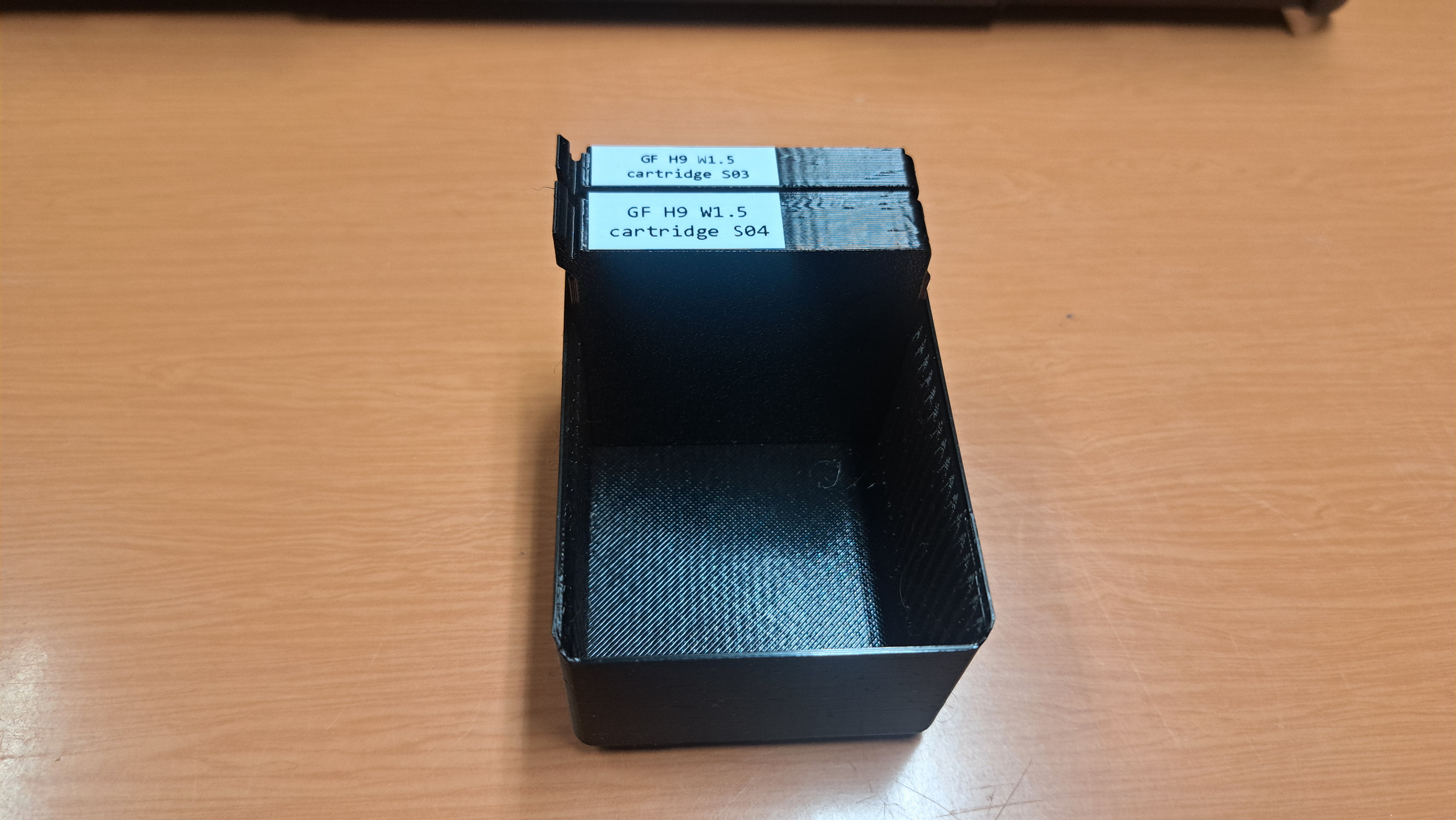

Bao gồm các khay đựng, kể cả khay có nắp trượt.

Các khay này sử dụng chốt nửa lưới tương thích với các đế Gridfinity tiêu chuẩn, mang lại độ phân giải cơ học gấp đôi, giúp W1.5 trở nên khả thi.

Thêm Gia đình và Nền tảng khác: https://slicc.eu/download

Cài đặt In: https://slicc.eu/print

SLICC: Nâng cấp Lưu trữ của Bạn

SLICC là gì?

SLICC là một hệ thống tăng cường lưu trữ module, in 3D, mở, dành cho bất kỳ ai yêu cầu khả năng lưu trữ linh kiện nhỏ có độ chi tiết cao, chống đổ, có mã màu, dễ dán nhãn và an toàn khi vận chuyển.

SLICC hoạt động như một hệ thống hai phần:

• Hộp đựng: Các container module, có nắp, có nhãn và mã màu.

• Khay đỡ: Bộ chuyển đổi cho phép hộp đựng phù hợp với hệ thống lưu trữ ưa thích của bạn.

Lưu ý:
Hộp đựng và Khay đỡ là đặc thù hệ thống
Chọn đúng Phiên bản SLICC cho hệ thống lưu trữ của bạn.

Hiện tại, SLICC tích hợp với Festool Organizers và Gridfinity, nhưng khái niệm này có thể áp dụng cho hầu hết các giải pháp lưu trữ module.

Nguyên tắc SLICC

Mỗi chữ cái trong SLICC phản ánh một mục tiêu thiết kế cốt lõi:

Slotted (Khe cắm)

• Hộp đựng khớp với khay đỡ, giữ chắc chắn - ngay cả khi các hộp đựng lân cận được tháo ra.

• Hình dạng khay đỡ giữ nắp đóng để bảo mật thụ động.

Lidded (Có nắp)

• Tất cả hộp đựng đều đi kèm với nắp.

• Hộp đựng tiêu chuẩn:

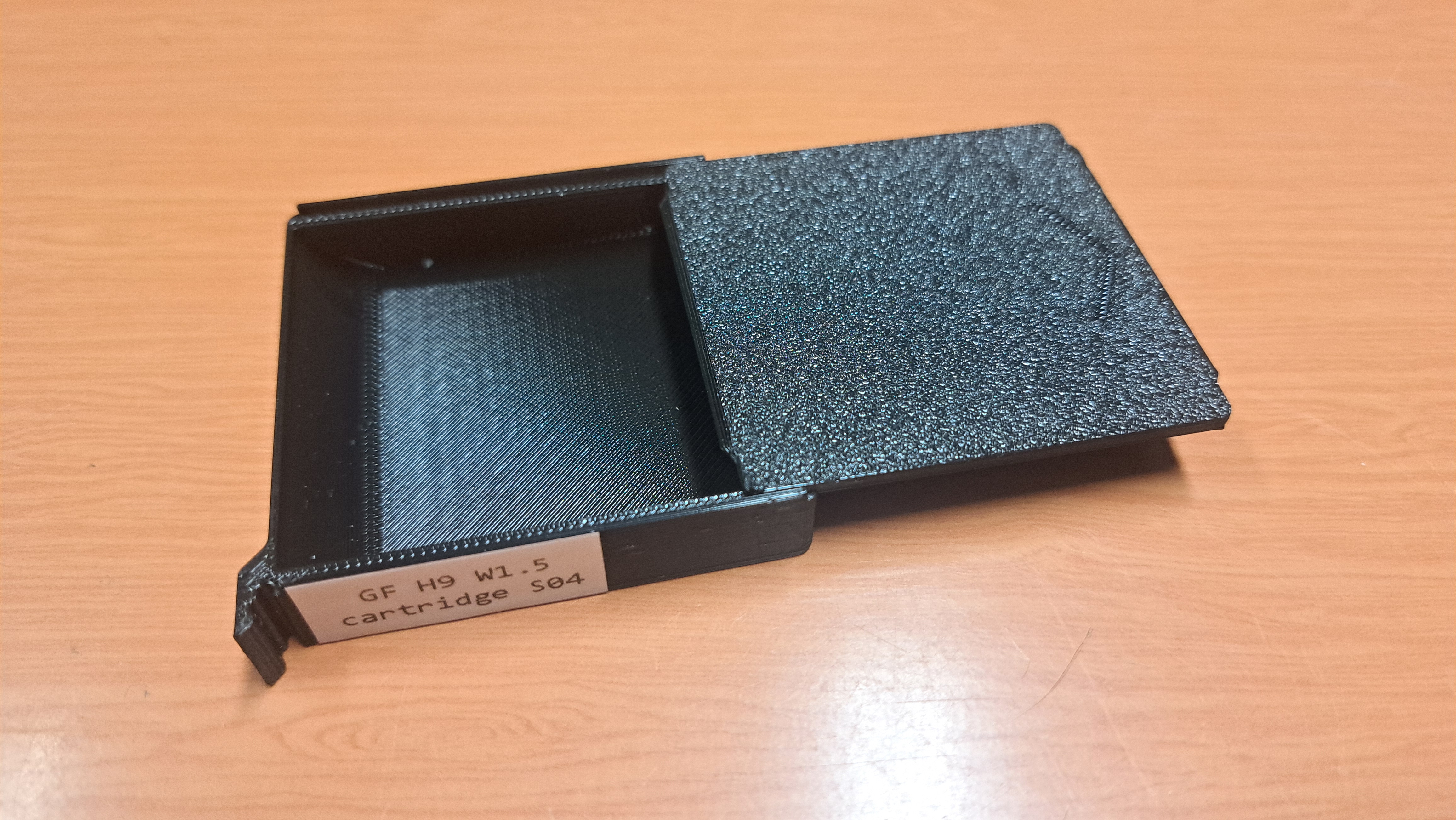

  Nắp trượt có điểm dừng tích hợp - không bị mất nắp.

• Hộp đựng SMD:
  Các ngăn nhỏ, có nắp (có bản lề) được giữ bằng một nắp khóa lớn hơn có khóa cài.

Identifiable (Dễ nhận biết)

• Mỗi hộp đựng có một khu vực nhãn riêng có kích thước cho nhãn tiêu chuẩn: 2U: 6mm, 3U: 9mm, 4U: 12mm, v.v.

• Dễ dàng quét và sắp xếp - tìm đúng bộ phận trong nháy mắt.

Compact (Nhỏ gọn)

• Bố cục dọc với khoảng cách khe cắm chi tiết cho bạn kích thước hộp vừa phải - không lãng phí không gian.

• Kết hợp các hộp đựng có ngăn chia (ví dụ: SMD 12 ngăn) và các hộp lớn hơn cho các bộ phận lớn hơn - tất cả đều vừa với cùng một khay đỡ.

• Chiều rộng khay đỡ khớp với các đơn vị lưới của hệ thống mẹ - tích hợp hoàn hảo, không có khoảng trống chết.

Color-Coded (Mã màu)

• Kênh dây tóc để gắn mã màu

• Thay đổi màu sắc bất cứ lúc nào, không cần in lại.

• Hoặc rõ ràng là in nhiều màu.

Tại sao chọn SLICC?

Tôi đã tạo ra SLICC vì không có hệ thống nào khác thực sự đáp ứng được nhu cầu của tôi:

• Các lựa chọn khác (như Gridfinity) rất tuyệt, nhưng các bộ phận nhỏ vẫn bị đổ ra ngoài, và các hộp đựng bên ngoài đòi hỏi bản in lớn, tốn thời gian, hoặc chúng không vừa với bàn in.

• Lưu trữ có sẵn thiếu tính module, khả năng dán nhãn và sự linh hoạt mà tôi cần.

• Festool Organizers (đặc biệt là SYS3-SORT/3) gần như hoàn hảo - chắc chắn, trong suốt, có thể kết nối với nhau và có ngăn kéo - Nhưng nó chưa đủ SLICC ;)

Lời cảm ơn

Xin chân thành cảm ơn cộng đồng Hackerspace FFM (hackerspace-ffm.de) đã dành thời gian, thử nghiệm và đưa ra những phê bình mang tính xây dựng trong suốt quá trình thiết kế. SLICC đã tốt hơn rất nhiều nhờ những đóng góp của họ — và vẫn đang phát triển nhờ tất cả những ai đã thử, làm hỏng và cải tiến nó.
