SLICC GF H9 W2.0 – Hệ thống Lưu trữ Hộp Tương thích Gridfinity

SLICC GF H9 W2.0 – Tương thích Gridfinity

SLICC là một tiêu chuẩn lưu trữ module, in 3D, mở cho bất kỳ ai muốn tổ chức các bộ phận nhỏ chống tràn, mã hóa màu, dễ dàng dán nhãn và an toàn khi vận chuyển.

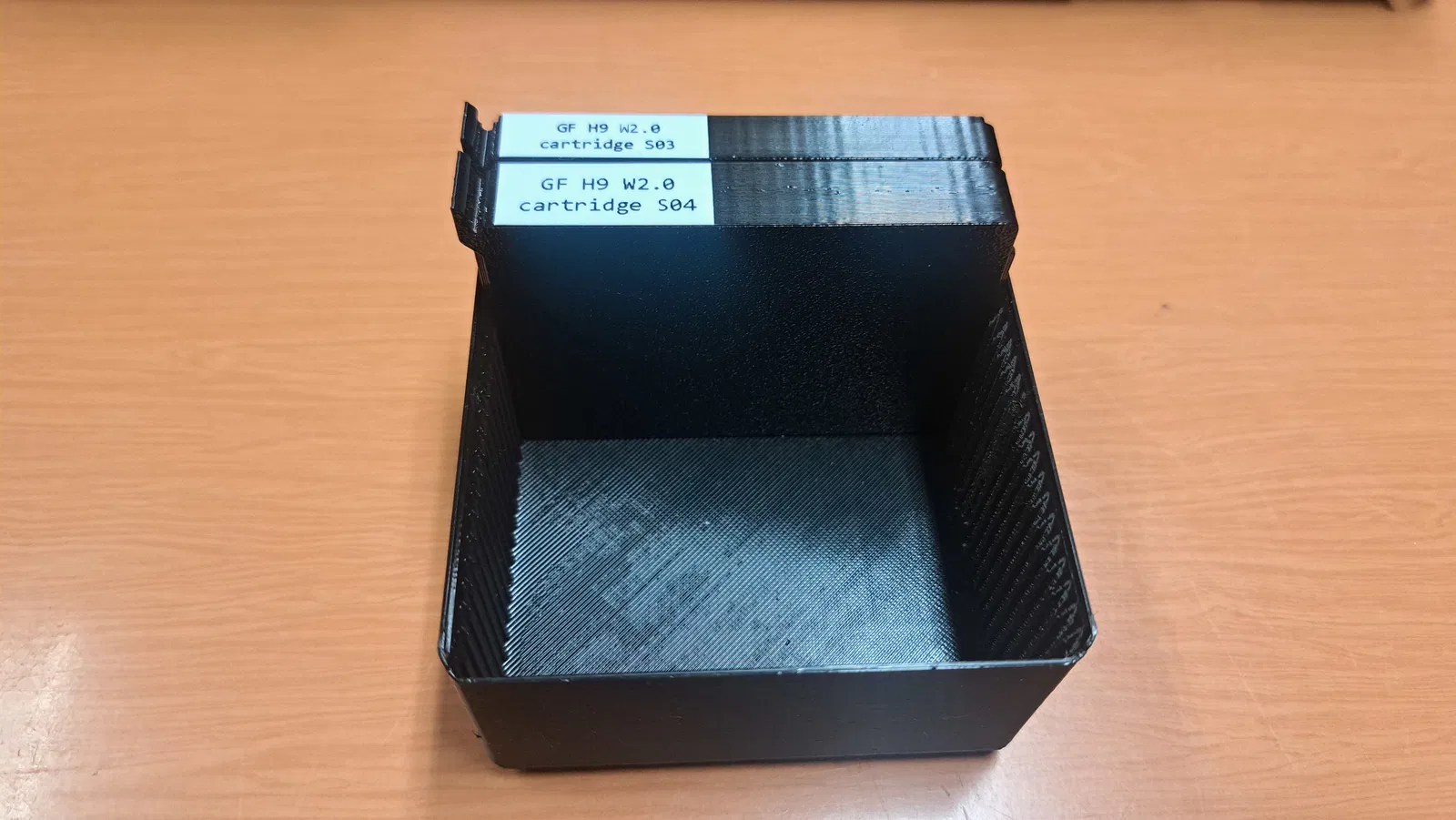

Model này cung cấp bản triển khai Family H9 W2.0 cho Gridfinity. Nó bao gồm các cartridge dạng rack, bao gồm cả các cartridge cửa trượt.

Các rack này sử dụng các chốt nửa lưới tương thích với các đế Gridfinity tiêu chuẩn, mang lại độ phân giải cơ học gấp đôi, tạo khả năng cho W1.5.

Thêm Gia đình và Nền tảng: https://slicc.eu/download

Cài đặt In: https://slicc.eu/print

SLICC: Nâng cấp Lưu trữ của Bạn

SLICC là gì?

SLICC là một hệ thống tăng cường lưu trữ module, in 3D, mở cho bất kỳ ai yêu cầu lưu trữ chi tiết cao, chống tràn, mã hóa màu, dễ dàng dán nhãn và an toàn khi vận chuyển cho các bộ phận nhỏ.

SLICC hoạt động như một hệ thống hai phần:

• Cartridge: Các hộp module, có nắp, có nhãn và mã hóa màu.
• Racks: Bộ điều hợp cho phép cartridge vừa với hệ thống lưu trữ ưa thích của bạn.

Lưu ý: Cartridge và Racks là đặc thù hệ thống Chọn Phiên bản SLICC phù hợp cho hệ thống lưu trữ của bạn.

Hiện tại, SLICC tích hợp với Festool Organizers và Gridfinity, nhưng khái niệm này có thể được điều chỉnh cho hầu hết mọi giải pháp lưu trữ module.

Nguyên tắc SLICC

Mỗi chữ cái trong SLICC phản ánh một mục tiêu thiết kế cốt lõi:

Khe cắm (Slotted)

• Cartridge lồng vào rack, giữ chắc chắn - ngay cả khi các cartridge liền kề được tháo ra.
• Hình dạng của Rack giữ cho nắp đóng để bảo mật thụ động.

Có nắp (Lidded)

• Tất cả các cartridge đều có nắp.

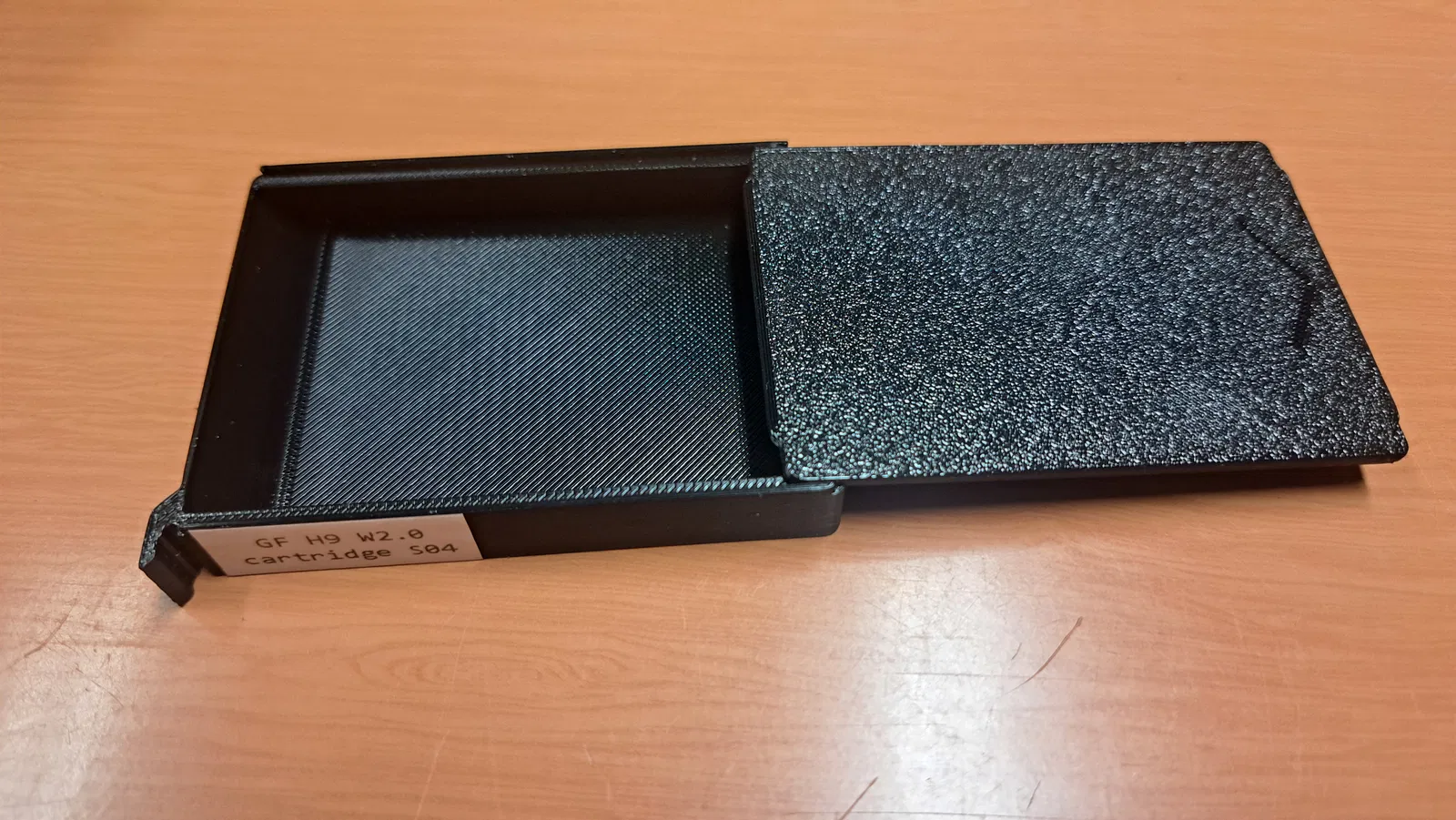

• Cartridge tiêu chuẩn: Nắp trượt với điểm dừng tích hợp - không bị mất nắp.
• Cartridge SMD: Các ngăn nhỏ có nắp (có bản lề) được giữ bằng một nắp khóa lớn hơn có khóa cài.

Có thể nhận dạng (Identifiable)

• Mỗi cartridge có một khu vực nhãn dành riêng có kích thước cho các nhãn tiêu chuẩn: 2U: 6mm, 3U: 9mm, 4U: 12mm, v.v.
• Dễ dàng quét và sắp xếp - tìm đúng bộ phận trong nháy mắt.

Nhỏ gọn (Compact)

• Bố cục dọc với khoảng cách khe cắm chi tiết mang lại cho bạn kích thước hộp vừa vặn - không lãng phí không gian.
• Trộn các cartridge có chia ngăn (ví dụ: SMD 12 ngăn) và các hộp lớn hơn cho các bộ phận lớn hơn - tất cả đều vừa với cùng một rack.
• Chiều rộng rack khớp với các đơn vị lưới của hệ thống mẹ - tích hợp hoàn hảo, không có khoảng trống chết.

Mã hóa màu (Color-Coded)

• Kênh dây tóc để gắn mã hóa màu
• Thay đổi màu sắc bất cứ lúc nào, không cần in lại.
• Hoặc rõ ràng là in bằng nhiều màu.

Tại sao lại chọn SLICC?

Tôi đã xây dựng SLICC vì không có hệ thống nào thực sự đáp ứng được nhu cầu của tôi:

• Các tùy chọn khác (như Gridfinity) rất tuyệt, nhưng các bộ phận nhỏ vẫn bị đổ ra ngoài, và các hộp bên ngoài yêu cầu bản in lớn, tốn thời gian, nếu chúng vừa với khay in.
• Lưu trữ có sẵn thiếu tính module, khả năng dán nhãn và sự linh hoạt mà tôi cần.
• Festool Organizers (đặc biệt là SYS3-SORT/3) gần như hoàn hảo - chắc chắn, trong suốt, lồng vào nhau và có ngăn kéo - Chỉ là nó chưa đủ SLICC ;)

Lời cảm ơn

Xin gửi lời cảm ơn chân thành đến cộng đồng Hackerspace FFM (hackerspace-ffm.de) vì thời gian, sự thử nghiệm và những lời phê bình mang tính xây dựng trong suốt quá trình thiết kế. SLICC tốt hơn rất nhiều nhờ những đóng góp của họ — và vẫn đang phát triển nhờ tất cả những ai đã thử, làm hỏng và cải thiện nó.
