Bàn phím Cơ Ergodox Tự Làm
Tự tay làm chiếc bàn phím Ergodox cơ độc đáo của riêng bạn với bộ phận in 3D đầy đủ. Thiết kế vỏ tùy chỉnh bằng Fusion360, bộ phận nâng góc nghiêng và key caps có thể in. Dễ dàng lắp ráp với hướng dẫn chi tiết và danh sách phần cứng.
Mô tả

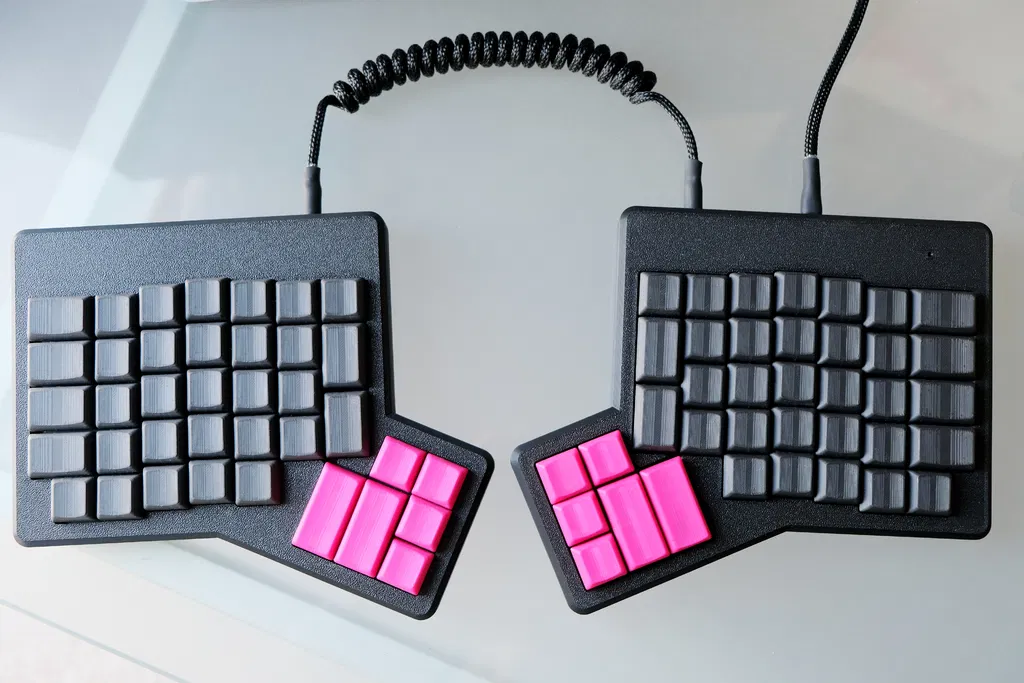

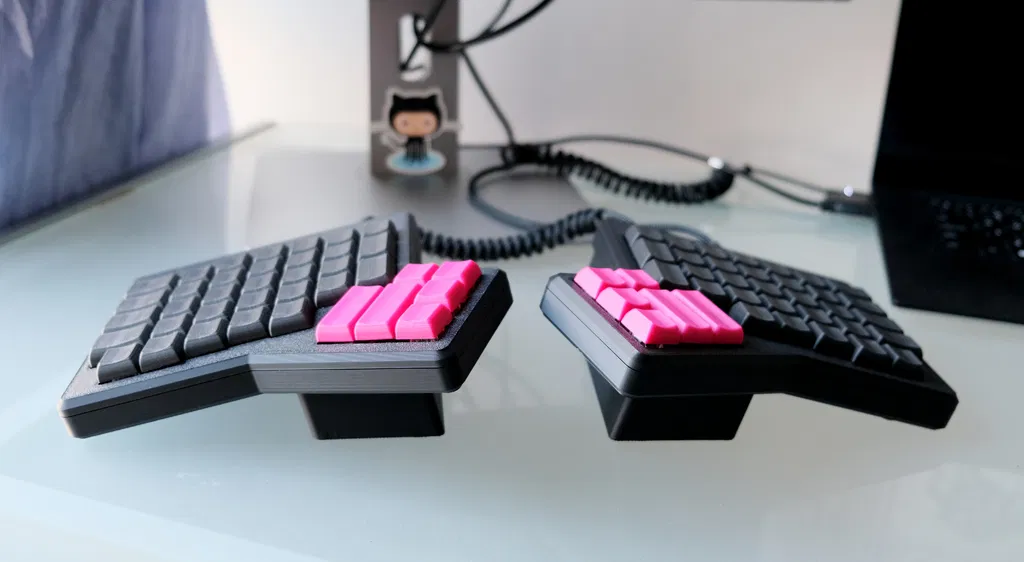

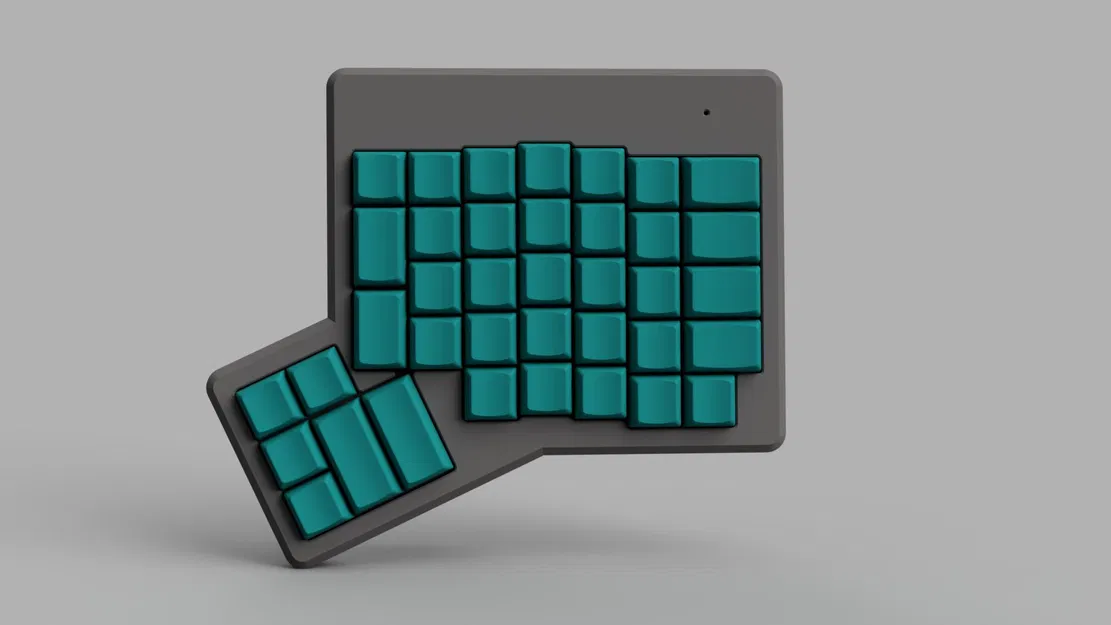

Xin cám ơn AGuyFromOhio rất nhiều vì đã làm hết sức để thiết kế cái vỏ mà tui đã chỉnh sửa lại này (trên Thingiverse: https://www.thingiverse.com/thing:2533064). Tui đã xài nó hơn một năm nay rồi và tui rất hài lòng về nó. Cuối cùng tui đã thiết kế lại cái vỏ bằng Fusion360 và thêm một vài thứ như bộ phận nâng cao góc nghiêng và key caps có thể in được.
Lưu ý: Đây vẫn là bản đang trong quá trình hoàn thiện (những chi tiết nhỏ có thể thay đổi) nhưng tui đã kiểm tra là vỏ này khớp với các bo mạch chủ mà tui đã liên kết ở dưới và phần trên với phần dưới khớp với nhau tốt.
Tất cả thông tin về dự án Ergodox gốc có sẵn ở đây.
Tính năng
1. Có thể tùy chỉnh theo nhu cầu/sở thích của bạn bằng Fusion360 2. Thử màu sắc trước khi in 3. Khớp với thiết kế bo mạch chủ Ergodox chính hãng 4. Bộ phận nâng cao góc nghiêng với các góc tùy chỉnh 5. Key Caps có thể in được
Quy trình thiết kế và Mẫu

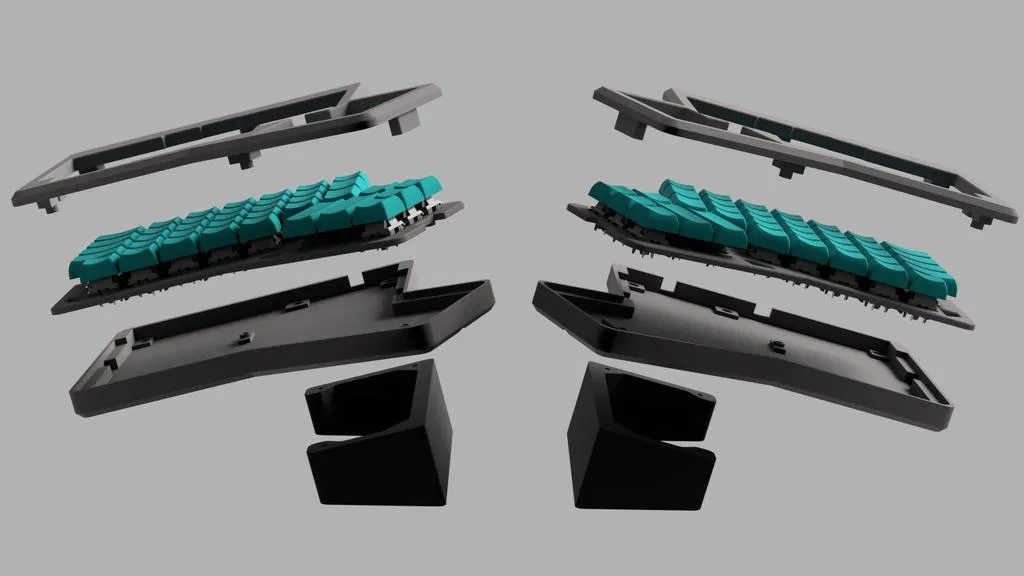

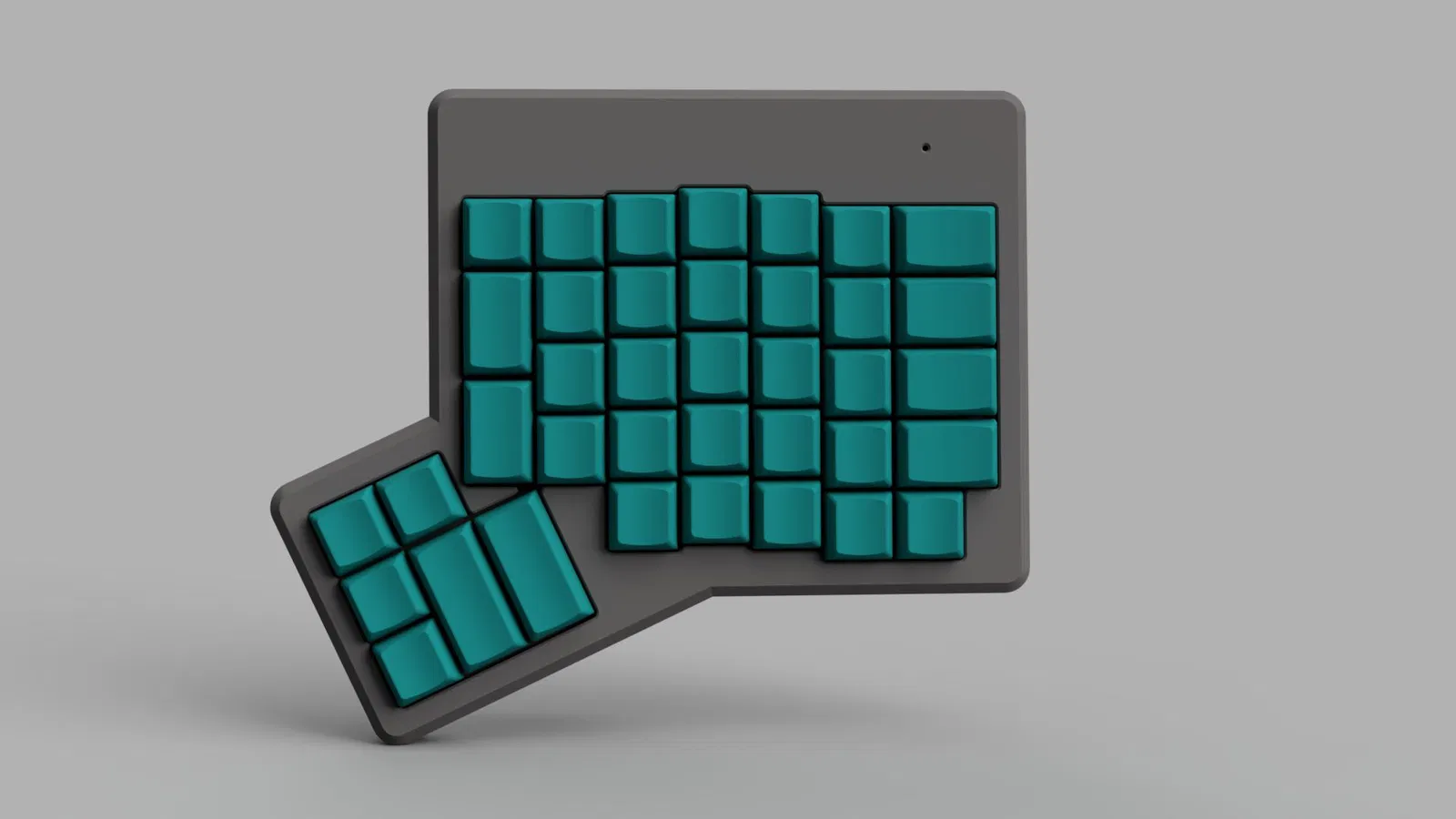

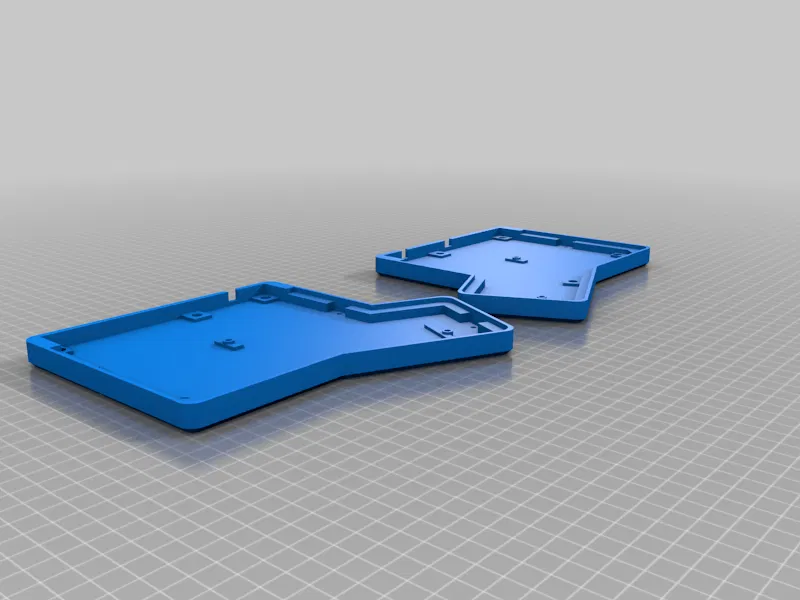

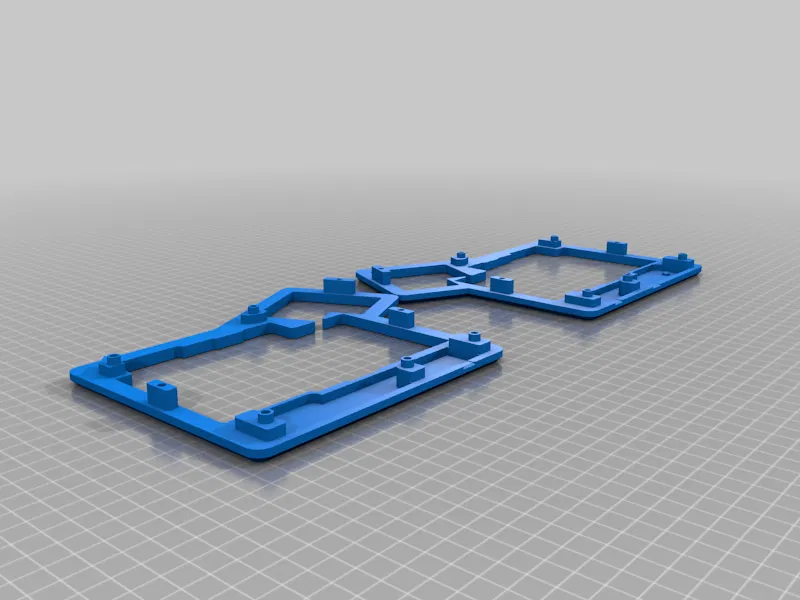

Vỏ - Tui chỉ đơn giản đo trên các tệp STL mà AGuyFromOhio chia sẻ và tái tạo lại từng chút một trong Fusion360.

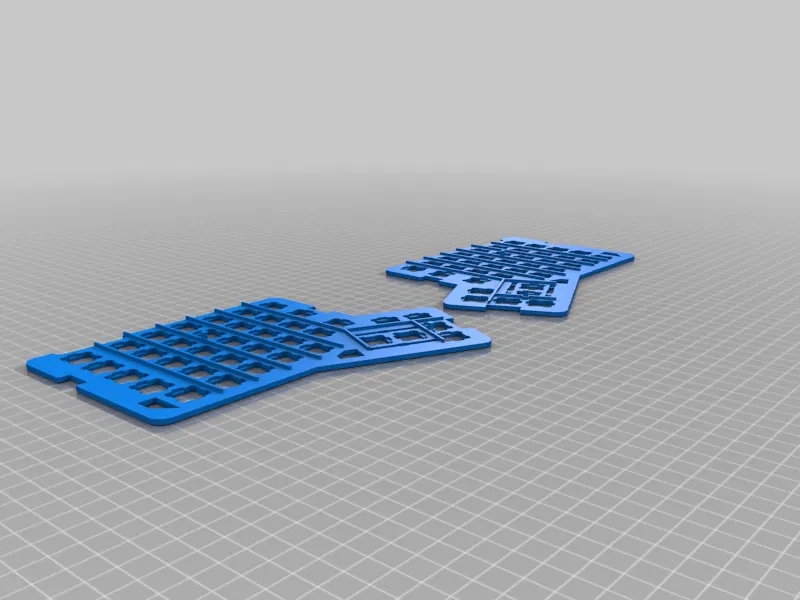

Plate - Chưa có lịch sử nào. Tui chỉ chuyển đổi STL trong Fusion360, loại bỏ các tam giác và sửa chữa những chỗ bị lỗi, chỗ này chỗ kia. Nếu bạn muốn một bố cục khác, bạn có thể đơn giản kéo dài các lỗ cắt hiện tại mà bạn không muốn và sau đó thêm một bản phác thảo mới trên bề mặt trên để thêm các điều chỉnh của riêng bạn.

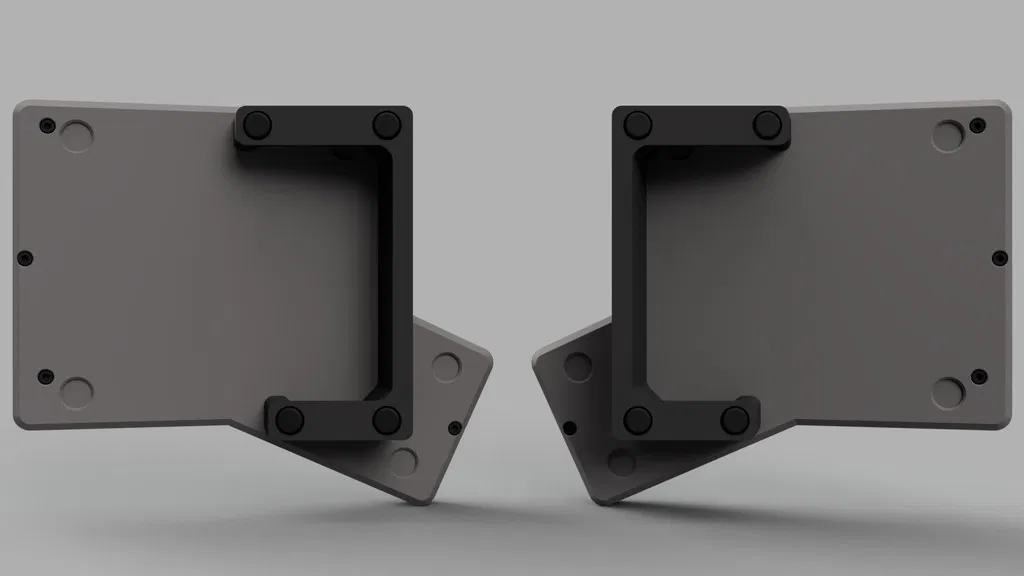

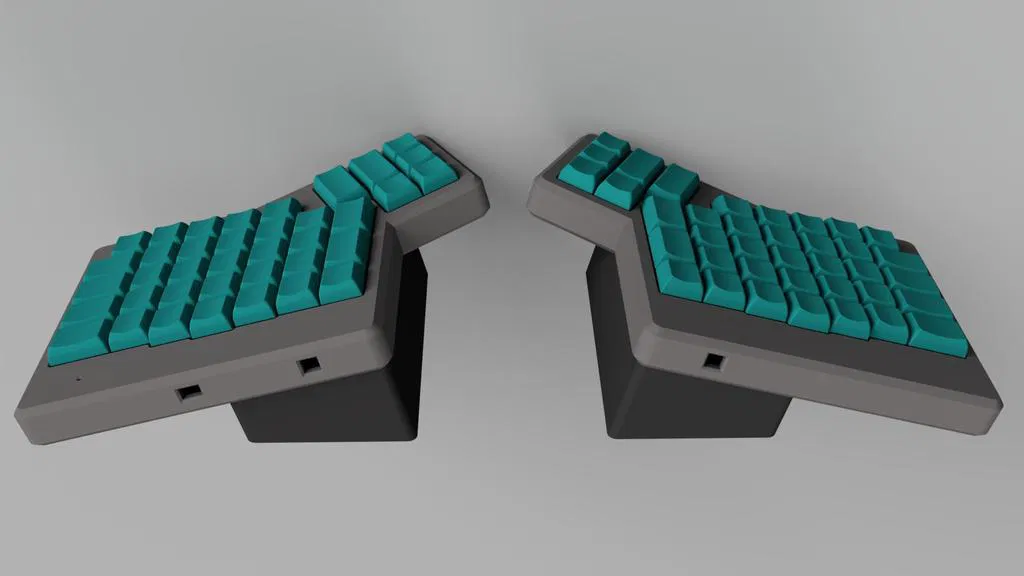

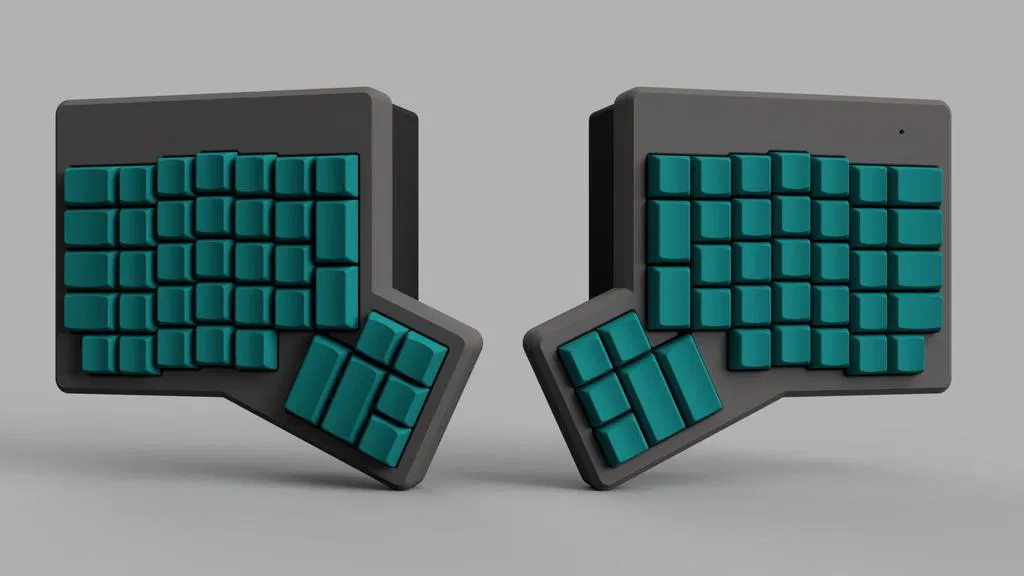

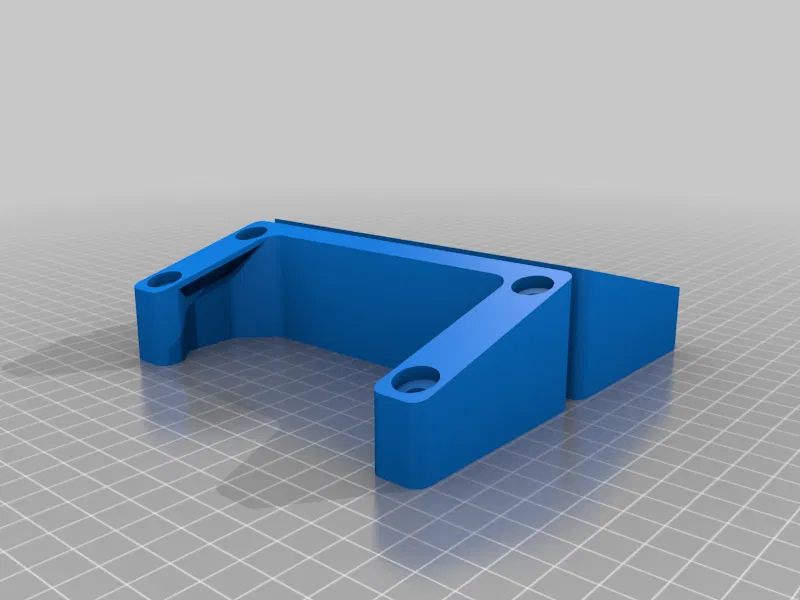

Bộ phận nâng cao góc nghiêng - Các góc có thể điều chỉnh được, chỉ cần thay đổi tham số "angle" trong Fusion360. Tui đang sử dụng 15 độ trên các bản render được xuất bản ở đây.

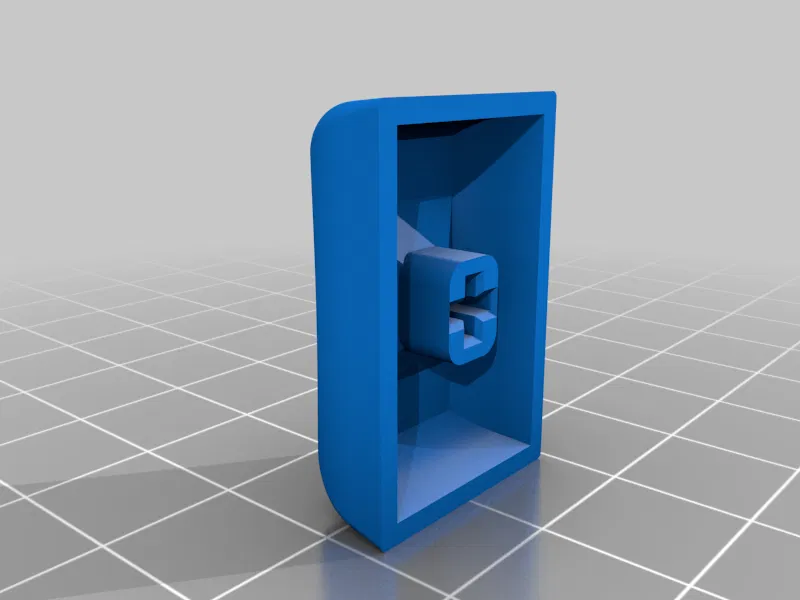

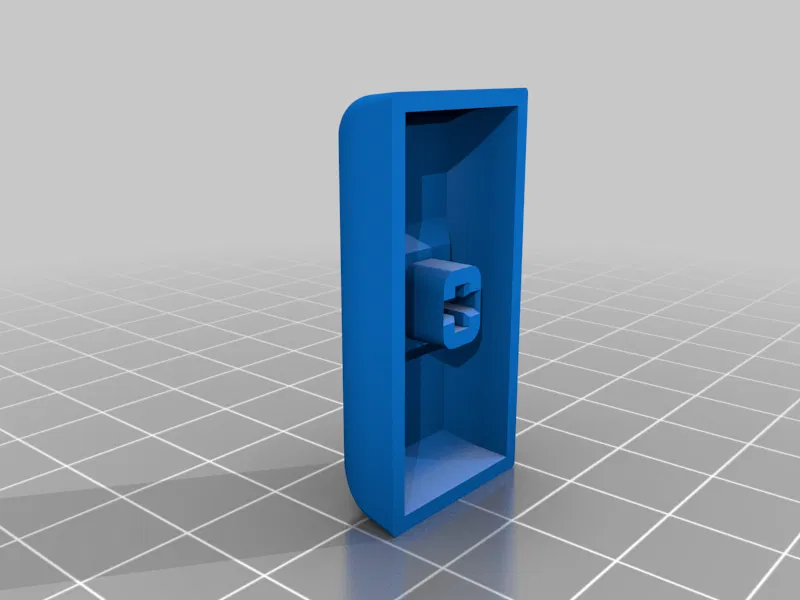

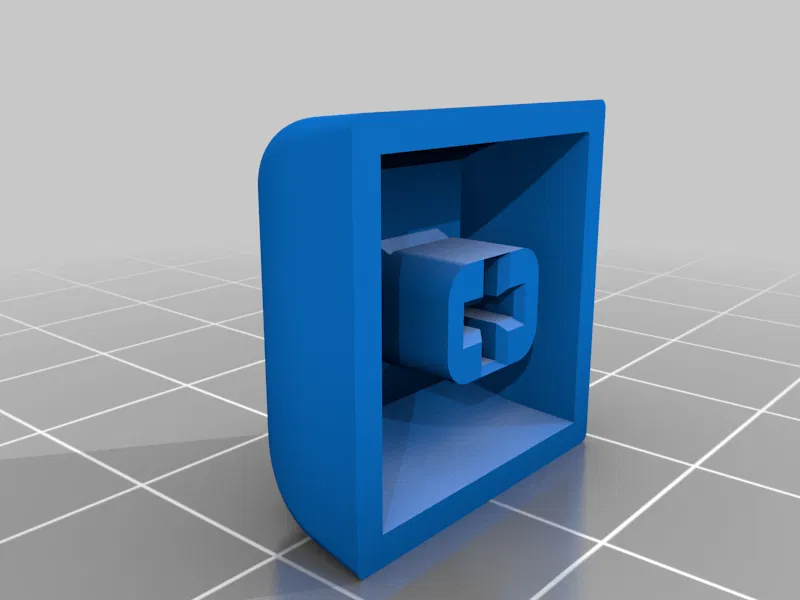

Key Caps - Tui đã thiết kế những cái này mà không có bất kỳ mẫu nào, chỉ cần đo cấu hình Cherry MX trên một trong những công tắc mà tui có và tối ưu hóa cho đến khi chúng vừa vặn. Bản thân thiết kế không tuân theo bất kỳ loại keycap chính thức nào có sẵn rộng rãi.
Hậu xử lý/Lắp ráp
1. Đảm bảo vỏ không bị cong vênh trong quá trình in. Nếu các bề mặt trên bị hơi nhám, bạn có thể muốn dùng giấy nhám chà nhẹ chúng để phần trên và phần dưới khớp với nhau đúng cách. Cũng cần kiểm tra xem các cổng của bo mạch chủ của bạn có thể truy cập được bằng các phích cắm mini USB và 3.5mm TRRS hay không.

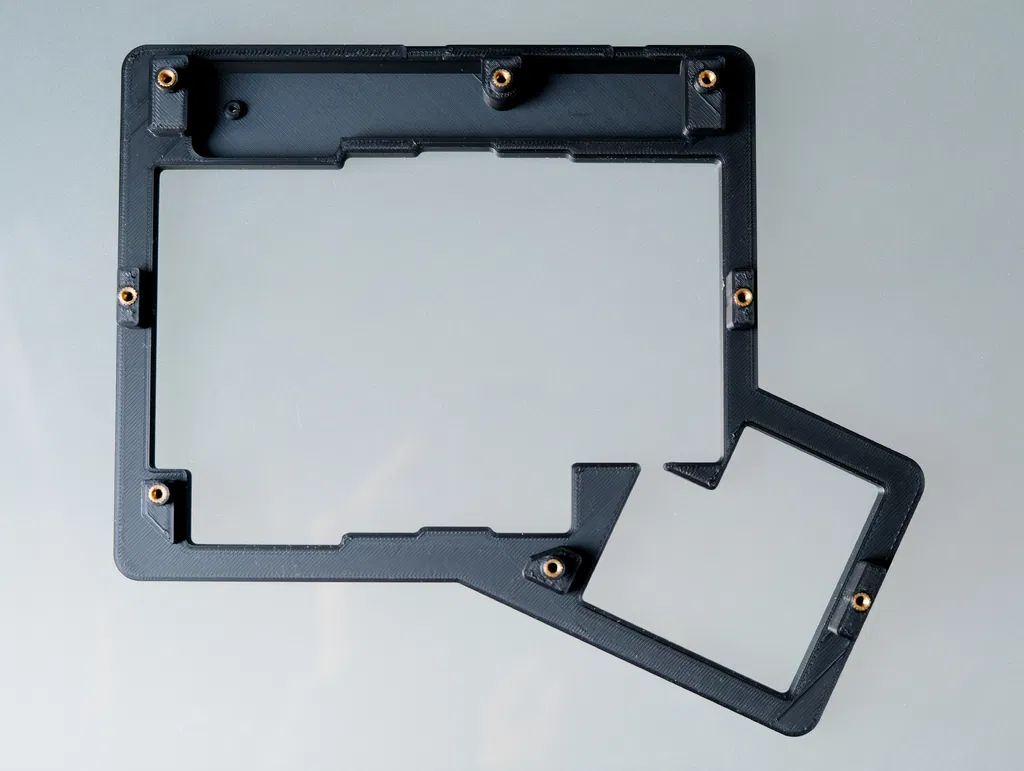

2. Thêm 8 ốc cấy đồng (brass inserts) cho mỗi bộ phận trên của vỏ. Đảm bảo loại bạn sử dụng phù hợp với lỗ 3.8mm. Cẩn thận khi lắp chúng vì bất kỳ sự chảy nóng chảy dư thừa nào cũng sẽ ngăn cản phần trên và phần dưới khớp với nhau tốt.

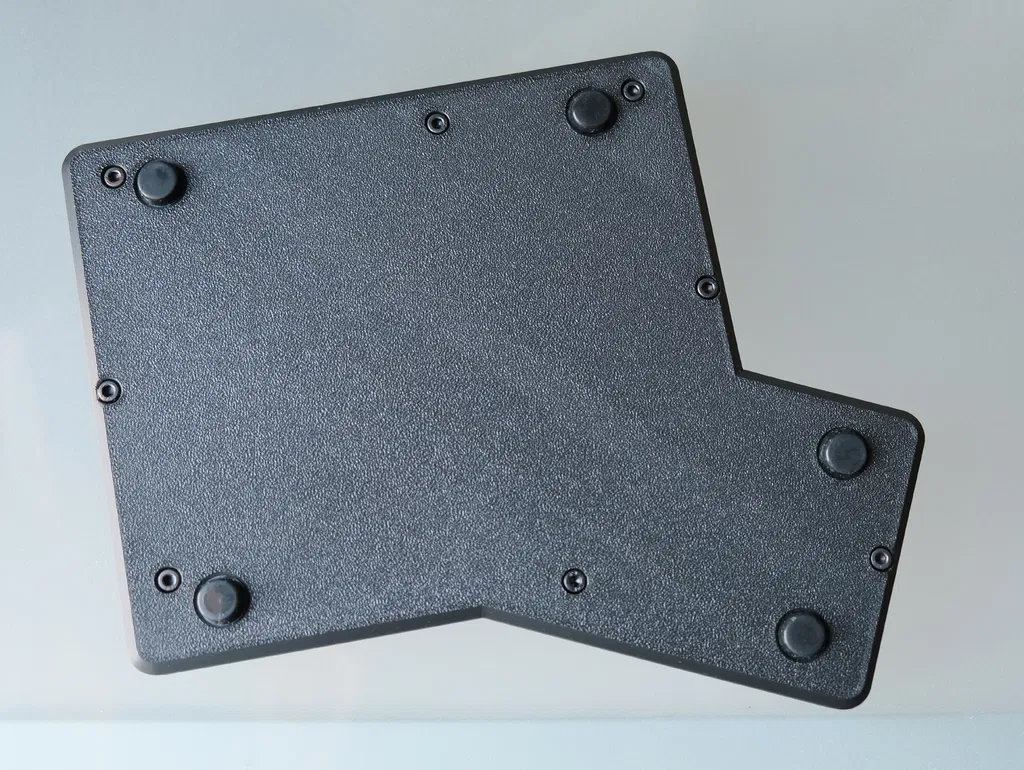

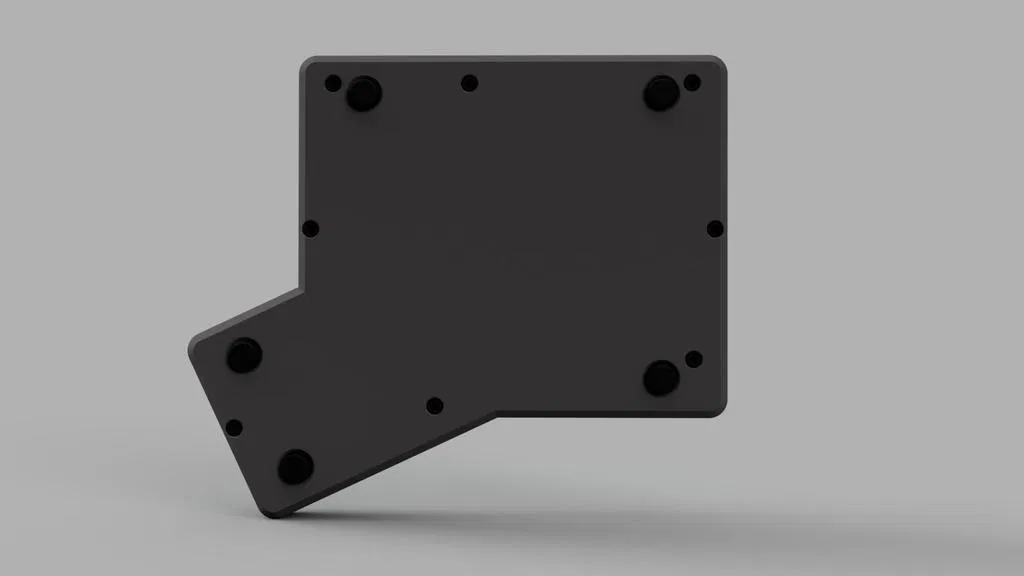

3. Nếu bạn sử dụng bộ phận nâng cao góc nghiêng, hãy thêm 4 chân đế cho mỗi bộ phận nâng. Nếu bạn chọn sử dụng bàn phím mà không có bộ phận nâng, hãy thêm 5 chân đế cho mỗi vị trí khoét sẵn trên các bộ phận dưới.
Danh sách phần cứng
Bo mạch chủ và Điện tử

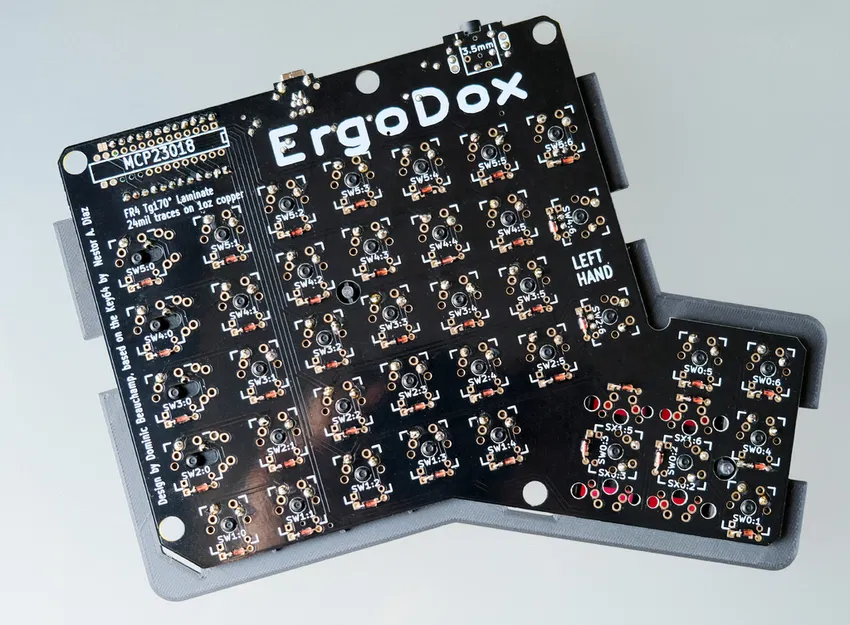

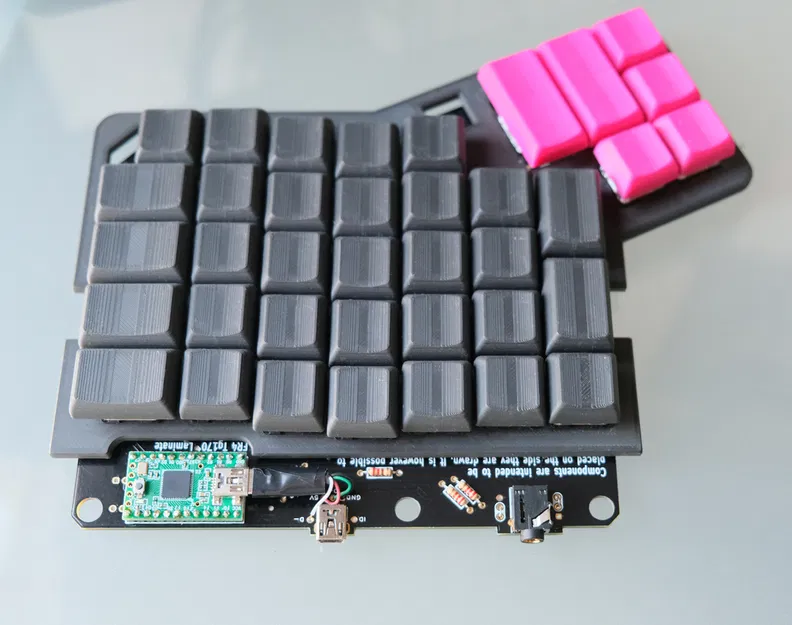

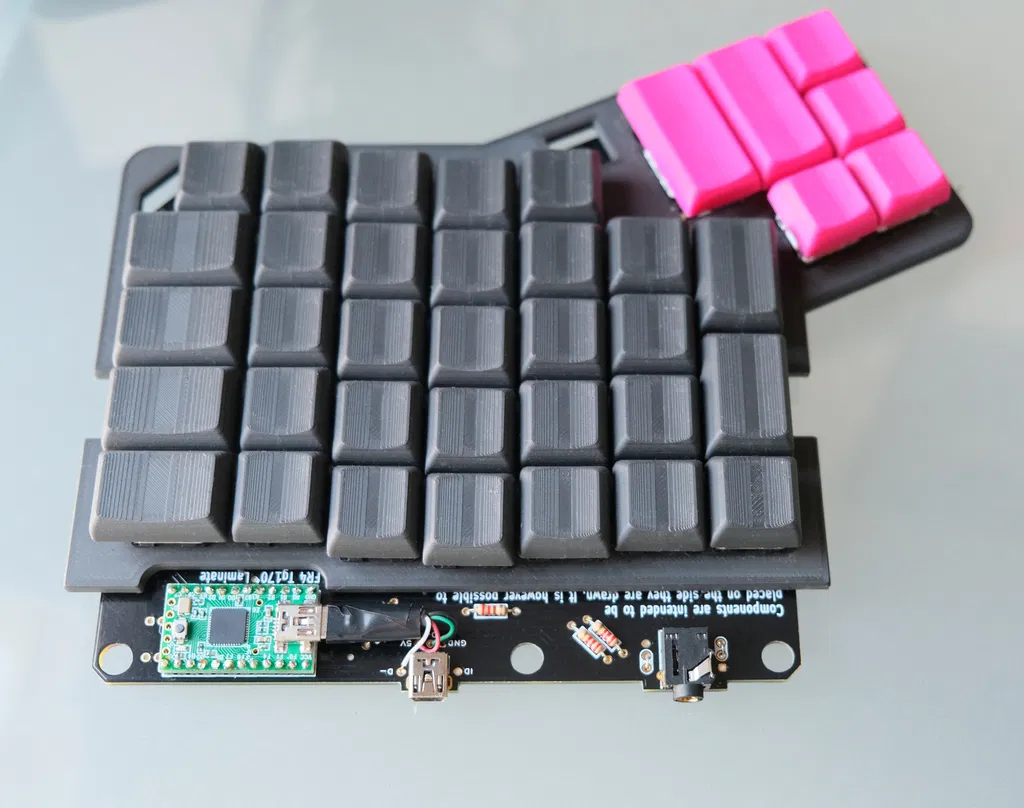

Tui đã mua bo mạch chủ và linh kiện điện tử của mình thông qua Falbatech ở Ba Lan (dịch vụ tuyệt vời!) và tự hàn tất cả lại để tiết kiệm một ít tiền (nó cũng rất vui). Bạn cũng có thể thêm các loại cáp cần thiết vào bo mạch chủ của họ trong cửa hàng của họ:
Các hướng dẫn về cách hàn tất cả mọi thứ lại với nhau và cách cấu hình firmware có thể được tìm thấy ở đây
Phần cứng khác
Chân đế cao su x10 (đường kính tối đa 12mm, chiều cao 5mm)
Ốc cấy đồng M3 x16
Vít đầu chìm M3x14mm x6 (nếu sử dụng bộ phận nâng góc nghiêng, sẽ thay thế vít M3x6mm x6)
Cài đặt in
Rafts: Không
Supports: Không
Độ phân giải: 0.2mm
Infill: 20%
Filament: Bất kỳ loại nào bạn thích
Ghi chú:
Tui đã sử dụng các công tắc này cho bản lắp ráp của mình trong Fusion: https://grabcad.com/library/cherry-mx-series-key-keycap-1
