Crash Derby Game - Khuôn Âm Bản Tùy Chỉnh Thiết Kế Xe

Khuôn Âm Bản để Tùy Chỉnh Thiết Kế Xe Hơi Riêng Lên Gameboard Crash Derby của Prusa

Khuôn âm bản này được tạo ra để cộng đồng Printables dễ dàng tùy chỉnh thiết kế xe hơi riêng của bạn lên gameboard Crash Derby nguyên bản của Prusa.

Khuôn âm bản được định vị chính xác bên trong thiết kế xe thô bằng ứng dụng 3D như Blender, sau đó trừ đi bằng một bộ chỉnh sửa Boolean (Difference). Điều này tạo ra một giao diện gắn kết chính xác và đáng tin cậy cho gameboard.

Khuôn âm được thiết kế sao cho không yêu cầu cấu trúc hỗ trợ cho phần cắt.

Khi tạo mô hình của riêng tôi, các bước sau đây là cần thiết:

• Tỷ lệ thiết kế thô theo cả ba trục,

• và điều chỉnh lưới để khớp với khuôn trừ, để đạt được độ khít hoàn hảo và khả năng in tốt.

Dưới đây là ví dụ về các bước trong Blender với một mô hình lấy cảm hứng từ .

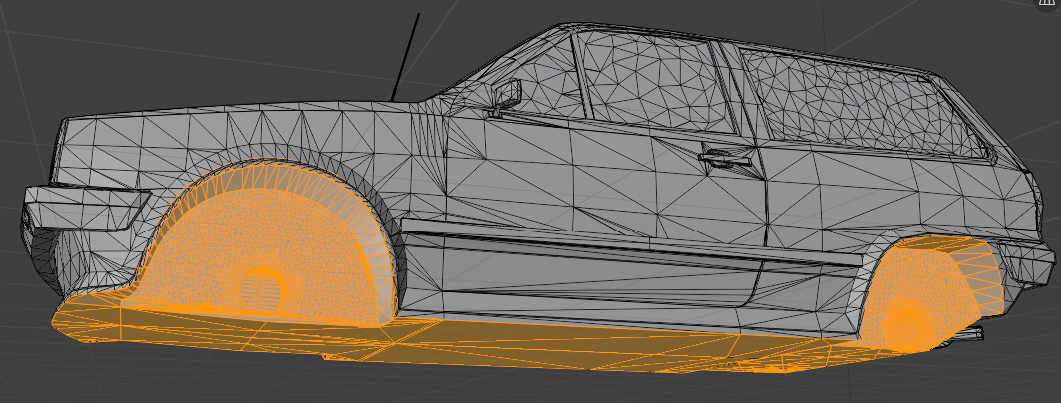

Tải mô hình hoặc thiết kế. Đánh dấu các bề mặt dưới.

Kéo chúng xuống dưới (bạn cần một ít vật liệu để trừ đi phần thân xe).

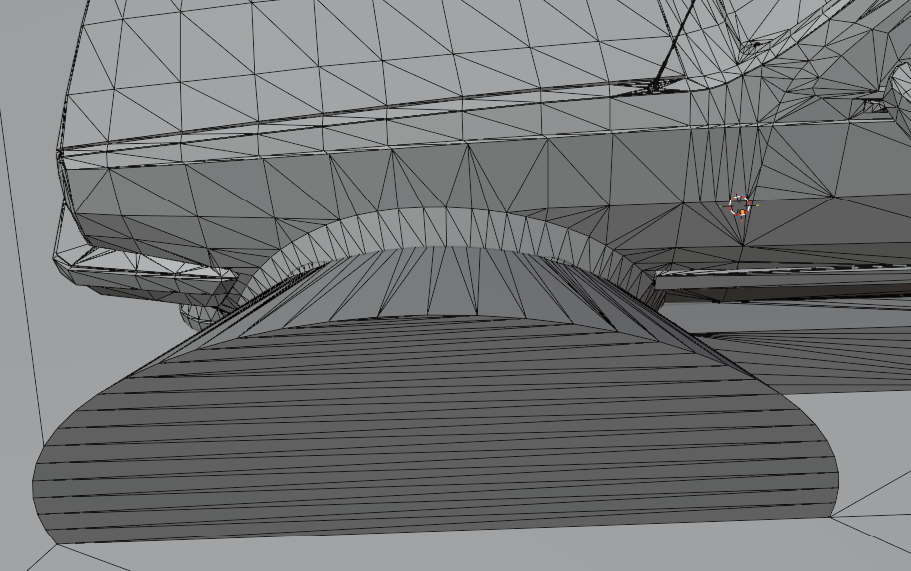

Điều chỉnh bánh trước cho khớp với phần âm bản.

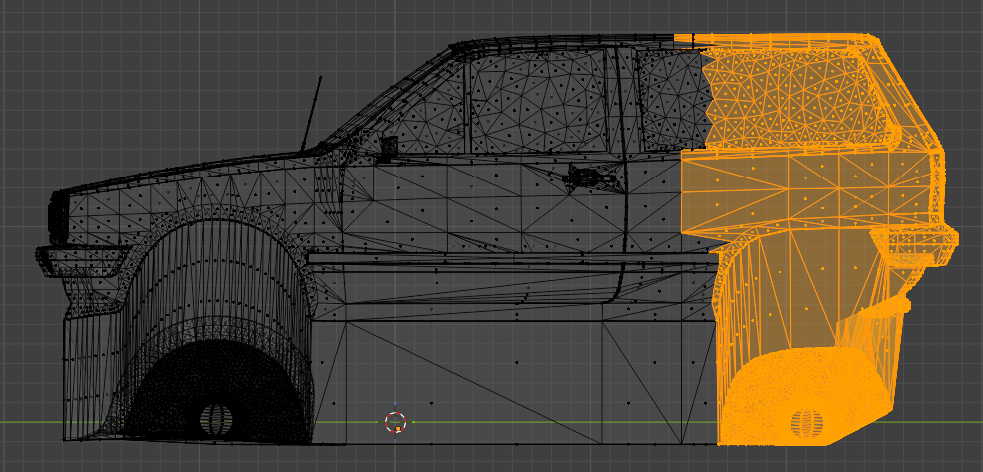

Đánh dấu khu vực phía sau bao gồm cả khu vực trục sau.

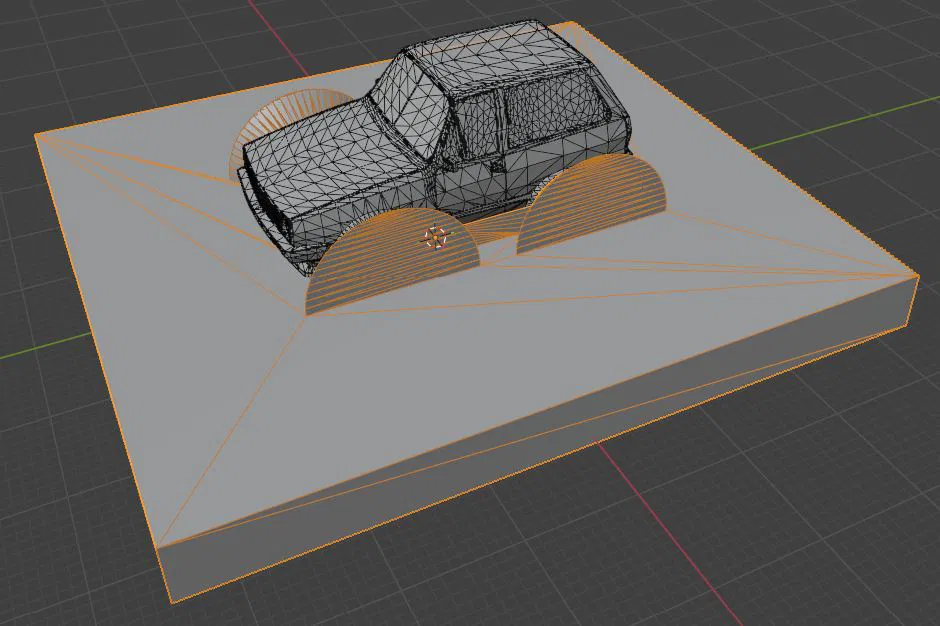

Xoay góc nhìn để bạn có thể thấy phần âm bản và các mặt đã đánh dấu. Sử dụng Proportional Editing.

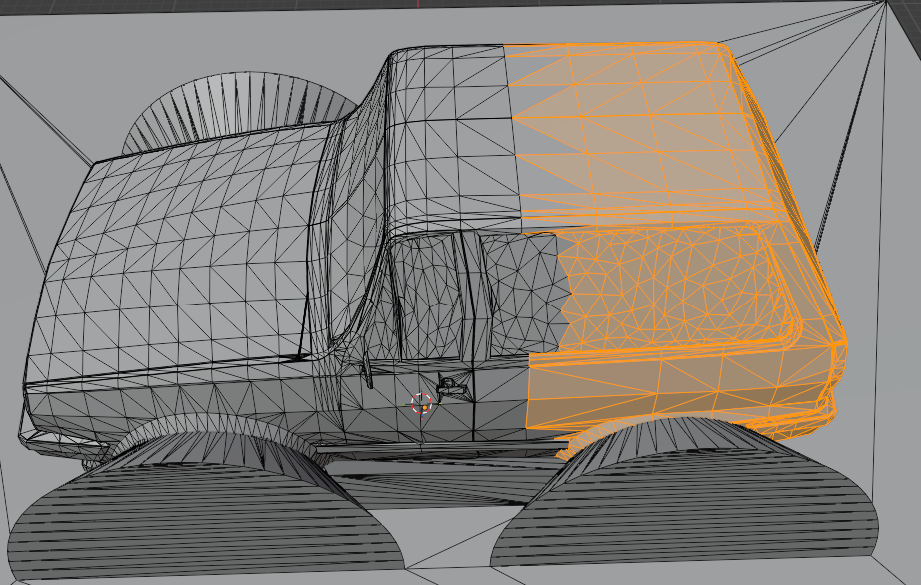

Di chuyển bề mặt về phía trước để nó khớp với phần âm bản. Điều chỉnh khu vực tỷ lệ bằng bánh xe chuột.

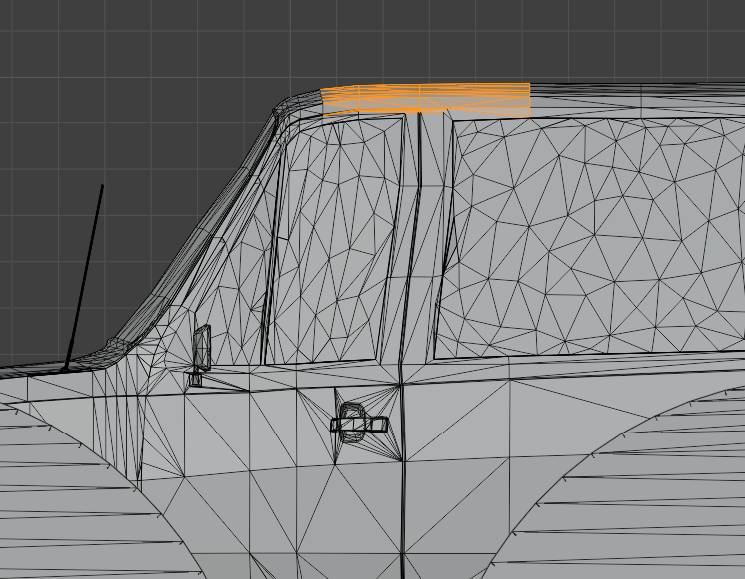

Nếu có gì trông kỳ lạ, hãy đánh dấu một vài mặt và chỉnh sửa lại lưới (trong trường hợp này là di chuyển lùi lại).

Khu vực lưới đã được điều chỉnh.

Xóa phần âm bản bằng bộ chỉnh sửa boolean và trước khi áp dụng, hãy kiểm tra xem lưới có trông ổn không. Nếu không, hãy điều chỉnh lưới.

Các biến thể khuôn âm bản Hai phiên bản của khuôn âm bản được bao gồm:

• một với các lỗ khoét vòm bánh xe nguyên bản của Prusa,

• và một với lỗ khoét vòm bánh xe tròn để có sự linh hoạt trong thiết kế.

Khuôn âm bản này cung cấp một nền tảng vững chắc để tạo xe Crash Derby tùy chỉnh và giảm đáng kể rào cản cho các thiết kế cá nhân.

Cài đặt in được đề xuất (mô hình xe hoàn chỉnh)

• Chất liệu: PLA

• Chiều cao lớp: 0.08 mm

• Đường viền tường: 3

• Infill: 20% gyroid

• Hỗ trợ: không cần thiết (tùy thuộc vào thiết kế xe)
