Đầu nối chữ thập chắc chắn cho ống vuông 10/20 mm
Dùng để nối các ống vuông 10mm hoặc 20mm lại với nhau một cách chắc chắn, dùng để làm kệ hoặc các công trình khác. Có hướng dẫn chi tiết về ốc vít, in ấn và lắp ráp.
Mô tả
Mấy cái đầu nối này khá là chắc chắn, bởi vì lực chính đều dồn vô mấy con ốc hết. Anh em có thể dùng để làm kệ hay bất cứ công trình nào mình thích nha. Tìm ốc/chiều dài cần thiết ở dưới.

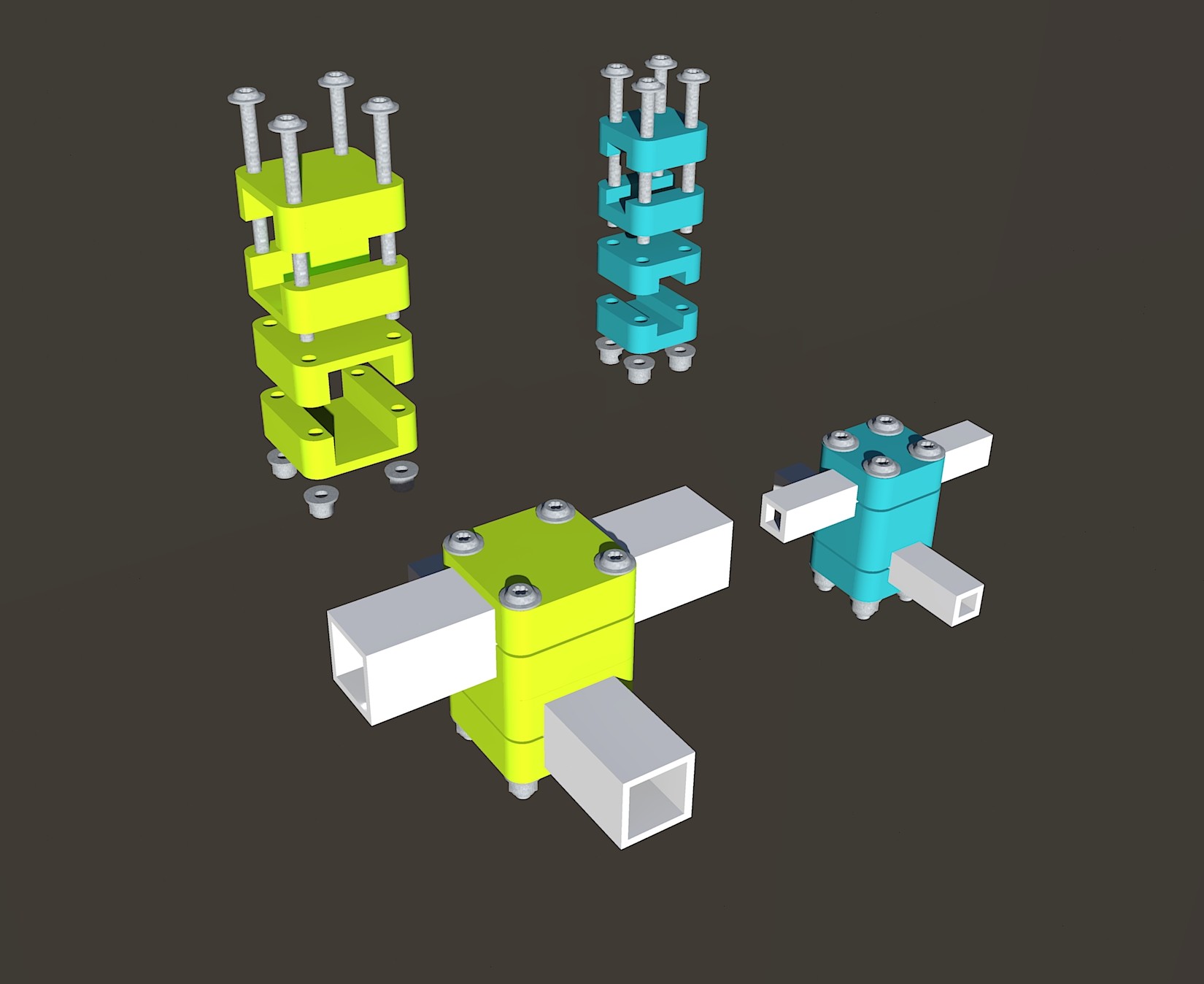

Các phiên bản đi kèm:
-
Cho ống vuông 10 mm > ốc M4 x 4 cái x 50 mm
-
Cho ống vuông 20 mm > ốc M4 x 4 cái x 60 mm
-
Anh em có thể scale model (theo tỉ lệ) cho các kích thước ống khác. Nhớ chỉnh lại đường kính và chiều dài ốc cho phù hợp nha.
In ấn và lắp ráp
-
Khuyến khích dùng PETG nhưng mấy loại khác cũng xài được
-
Dùng đầu phun lớn và lớp in dày sẽ cho độ ổn định tốt nhất (Tôi dùng đầu phun 0.6 mm/lớp in 0.4 mm)
-
Nhiệt độ in cao hơn sẽ giúp các lớp bám dính tốt hơn (+10 độ C so với in đồ trang trí nha)
-
Khuyến khích dùng 4 lớp hoặc nhiều hơn
-
In theo hướng dẫn
-
Nên dùng long đền (vòng đệm) hoặc ốc đầu dù/đai ốc, để dàn trải lực nha
Xem thêm mấy cái và của tôi nữa nha
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
