Gạch tùy chỉnh cho máy tính Framework Desktop

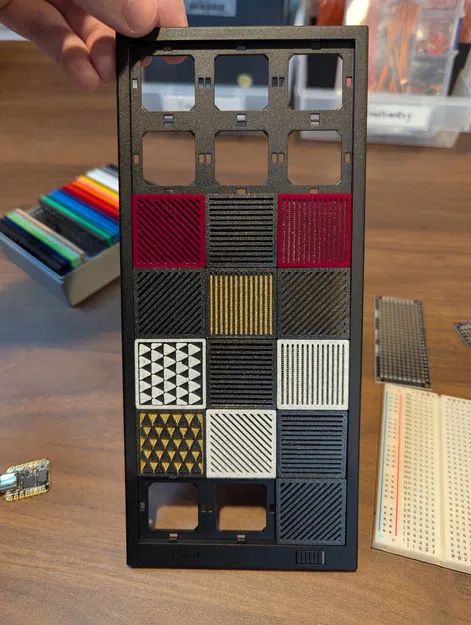

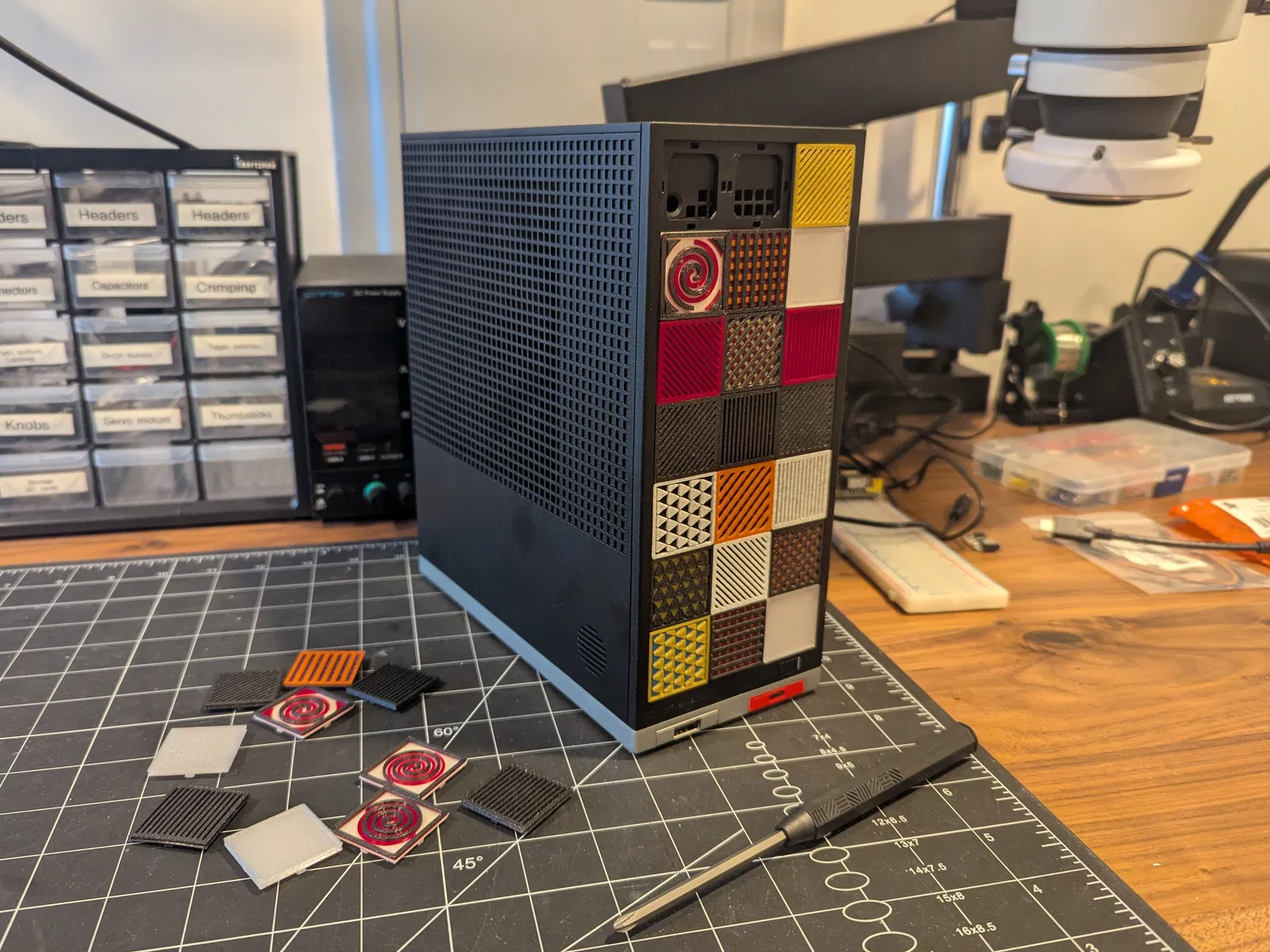

Đây là bộ sưu tập các loại gạch (tile) tùy chỉnh được gắn vào mặt trước của máy tính Framework Desktop (https://frame.work/desktop).

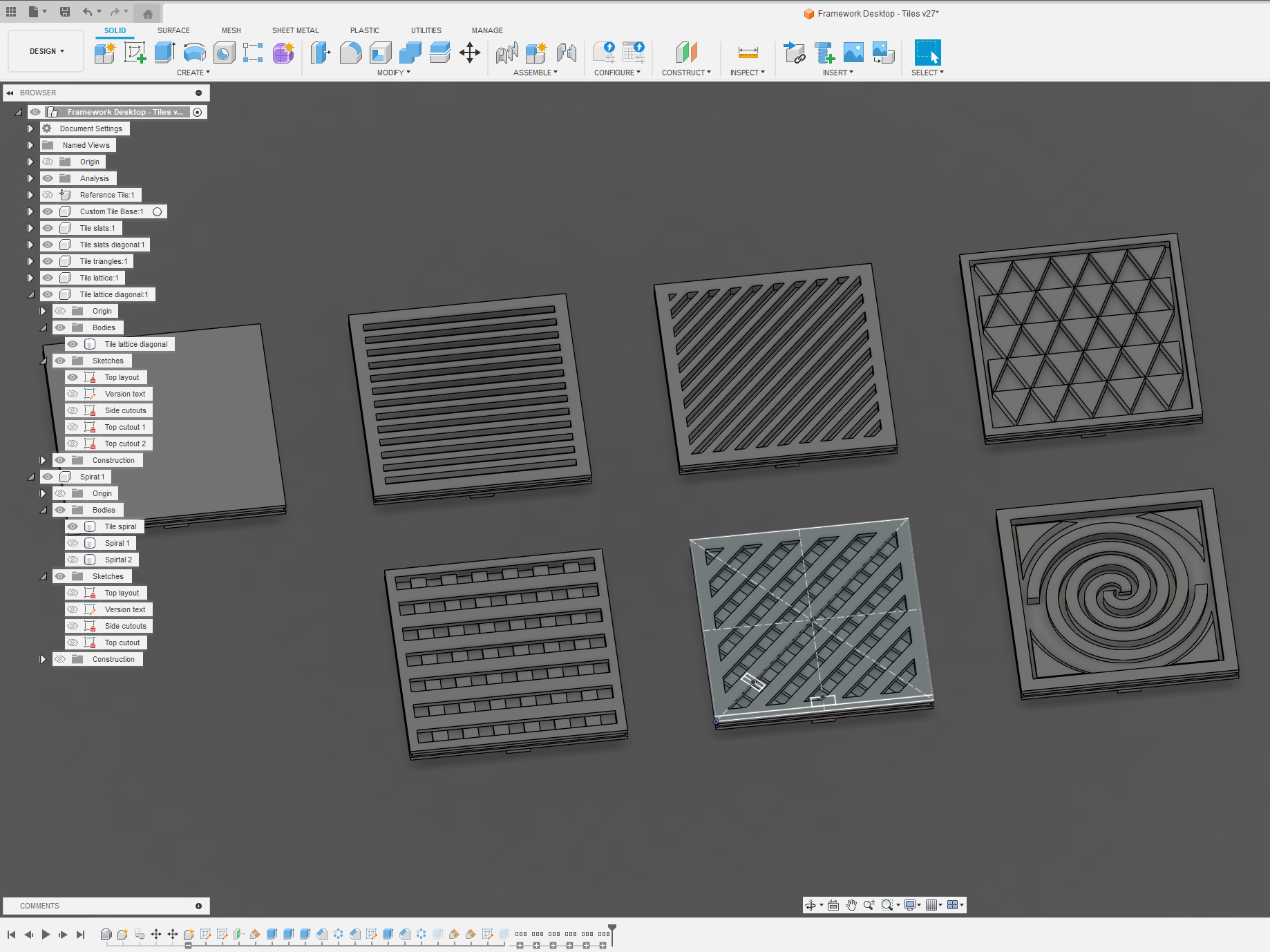

Các tệp thiết kế tại https://github.com/FrameworkComputer/Framework-Desktop đã được tham khảo về kích thước và độ khớp, nhưng tôi đã thực hiện một số thay đổi về cơ chế gắn kết và các kích thước khác để phù hợp hơn với việc in 3D. Độ khớp bằng ma sát có thể được cải thiện bằng một số lần lặp lại thiết kế, vì vậy tôi đã chia sẻ các tệp thiết kế của riêng mình để việc phối lại (remix) và tham khảo thiết kế dễ dàng hơn cho người khác.

Lưu ý khi in

• Các tệp STL được xuất ra với mặt đáy hướng lên trên để dễ phân biệt hơn, nhưng tôi khuyên bạn nên in chúng úp xuống, không cần vật liệu hỗ trợ (supports). Điều này sẽ đòi hỏi một số kỹ thuật in bắc cầu (bridging).
• Một số gạch được thiết kế để in với độ cao lớp (layer height) 0.20mm và có thay đổi màu theo chiều cao ở 0.80mm và lại ở 1.60mm. Tôi không có MMU để thiết kế/thử nghiệm cho cấu hình đó, nhưng nó sẽ giúp một số thiết kế trở nên dễ dàng hơn.

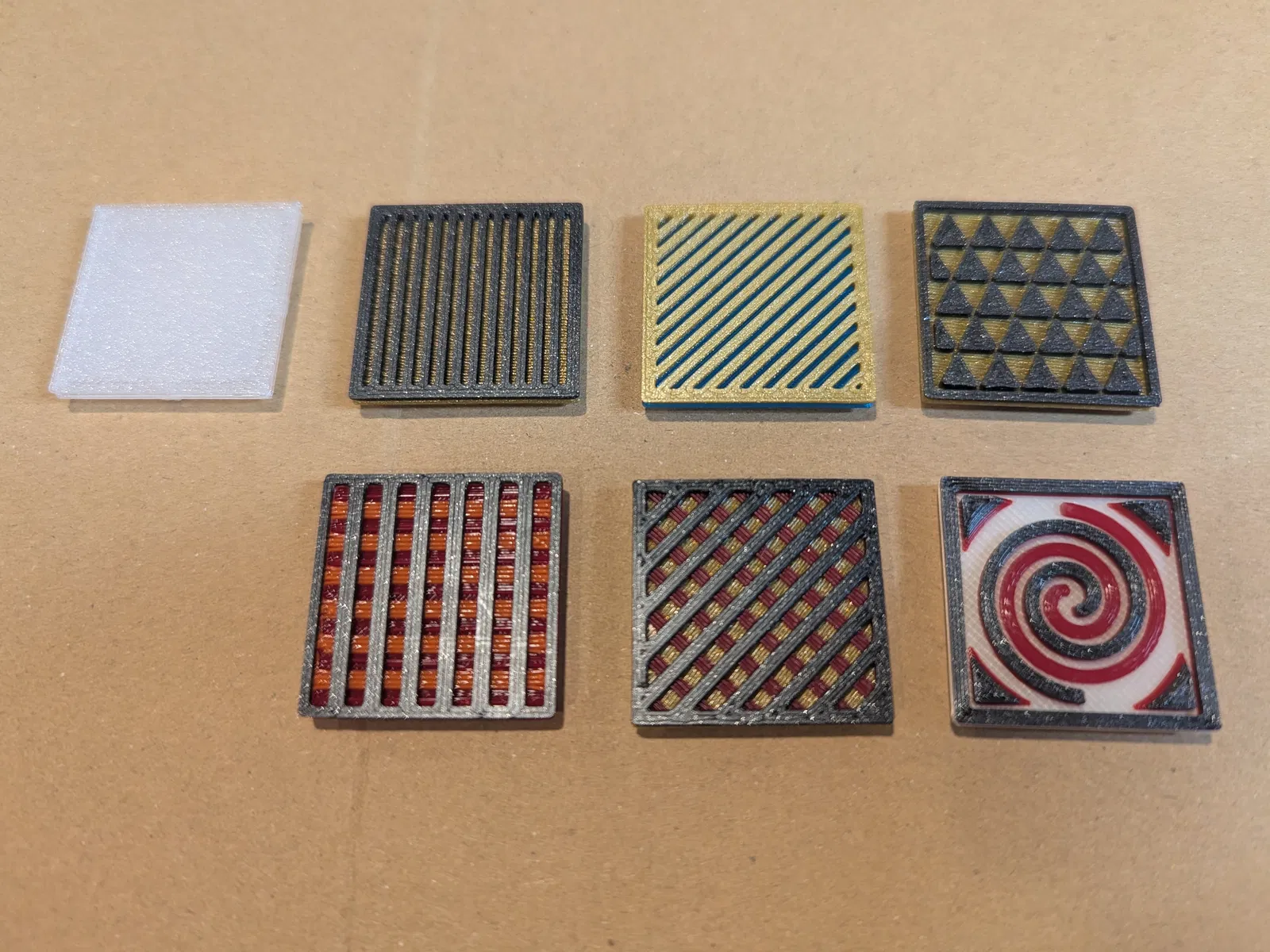

Các thiết kế đi kèm

Tên

Chi tiết

base

Gạch vuông trơn không có chi tiết trên bề mặt. Rất tốt để kiểm tra độ khớp, in bằng PETG trong suốt, vẽ lên trên, hoặc để phối lại thành thiết kế của riêng bạn.

slats horizontal

Các đường kẻ ngang, tương tự như các gạch chính hãng.

slats diagonal

Các đường kẻ chéo, tương tự như các gạch chính hãng.

lattice

Một dạng lưới với các đường ngang đan chéo, rất phù hợp để in đổi màu.

lattice diagonal

Một dạng lưới với các đường chéo đan chéo, rất phù hợp để in đổi màu.

triangles

Hoa văn hình tam giác.

spiral

Hai hình xoắn ốc với các chiều cao khác nhau, có thể in đa màu với thay đổi màu theo chiều cao. Khó in - sử dụng vật liệu hỗ trợ và gỡ bỏ cẩn thận. Hãy thử in úp hoặc ngửa.
