Voron Trident Chặn Y không dây xích

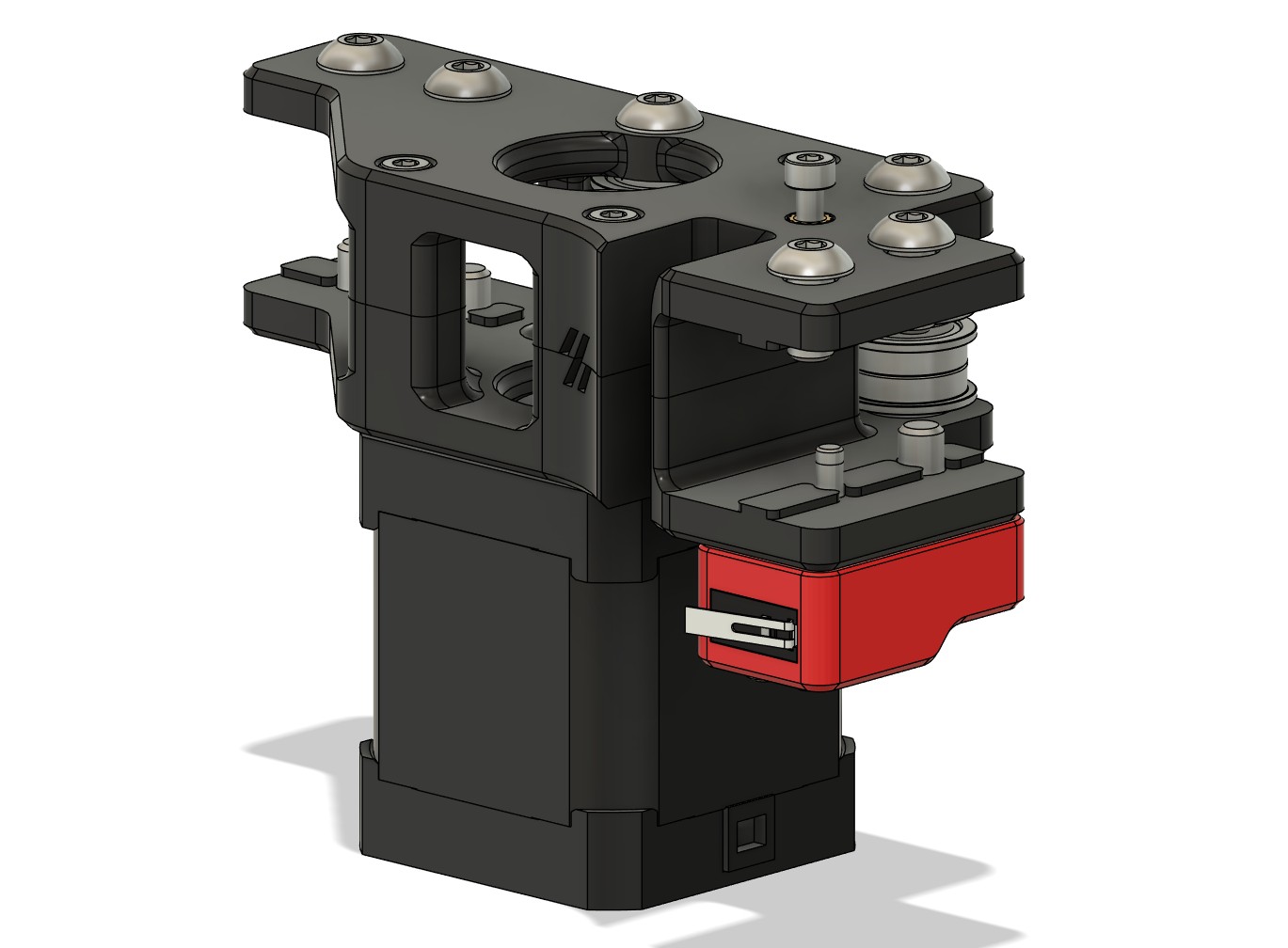

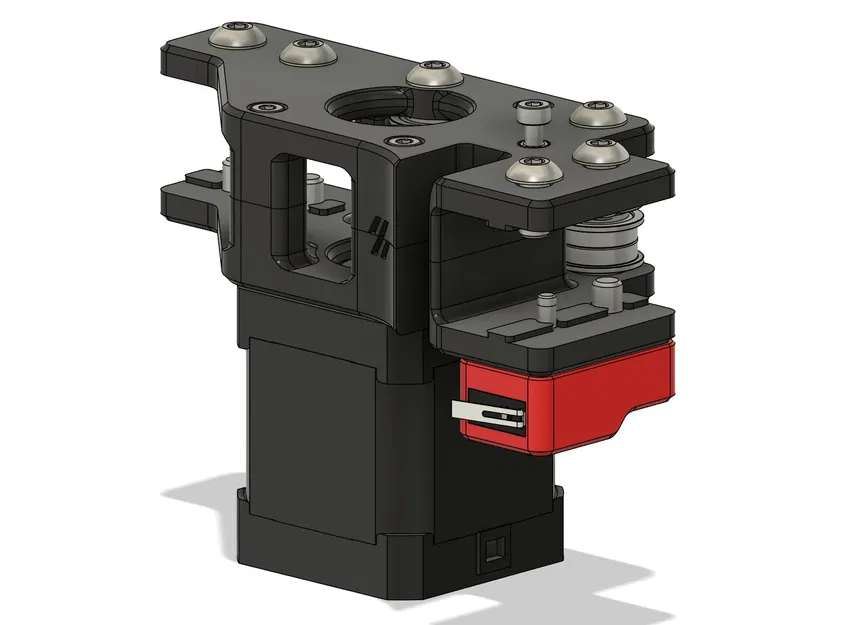

Cái này cho phép bạn dời chặn Y từ trục X sang chỗ truyền động A. Bản thiết kế này làm cho chặn Y cao hơn 3mm để ăn khớp tốt hơn, loại bỏ dây xích cáp khi dùng mod umbilical.
63
Lượt Xem
5
Lượt Thích
4
Lượt Tải
Cập Nhật Dec 20, 2025
Mô tả
Nội dung được dịch bằng AI
Chức năng

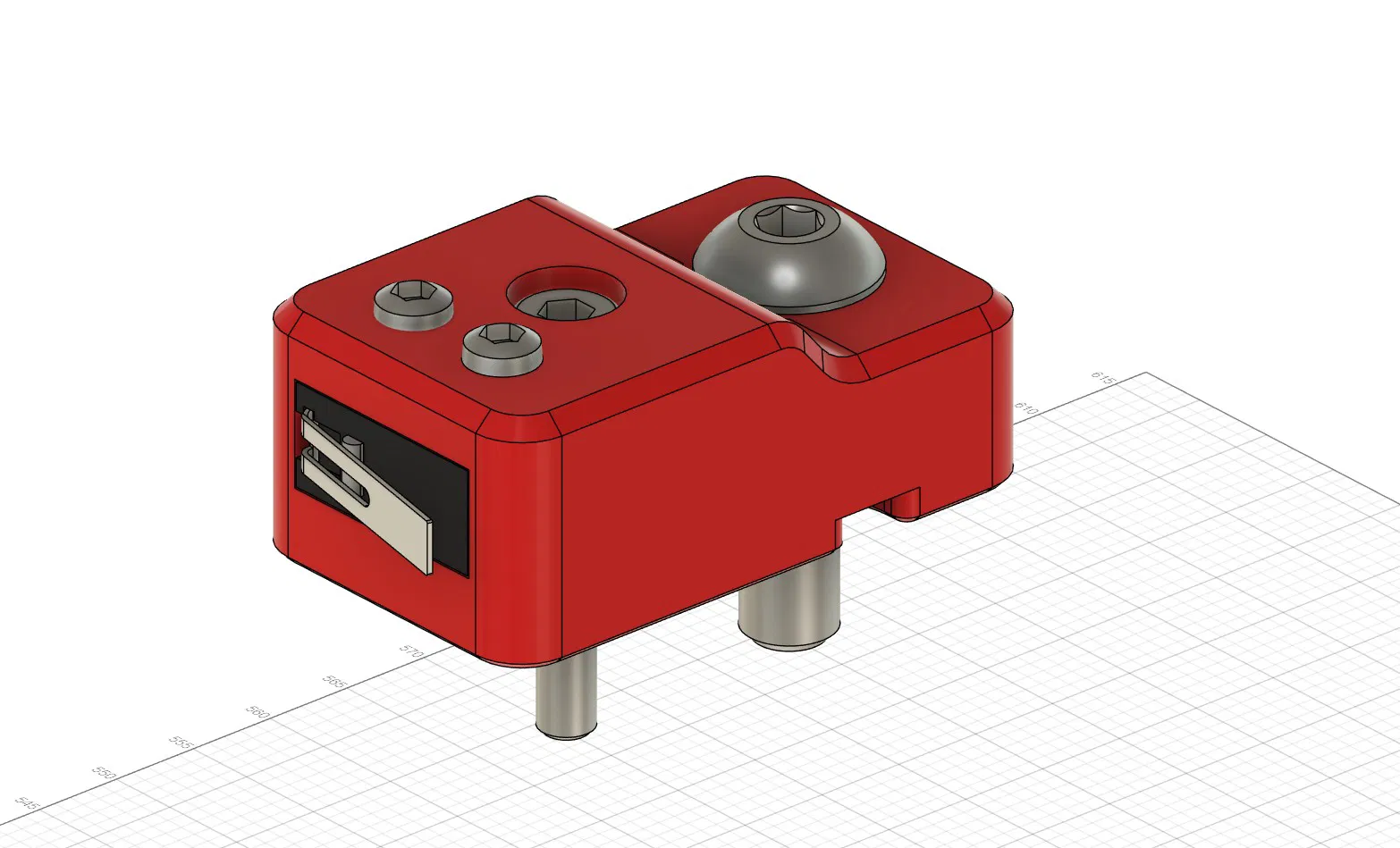

Cái vỏ chặn Y zin của Voron (không có trong sách hướng dẫn Trident) sẽ ăn khớp với cái xe trượt dọc Y.

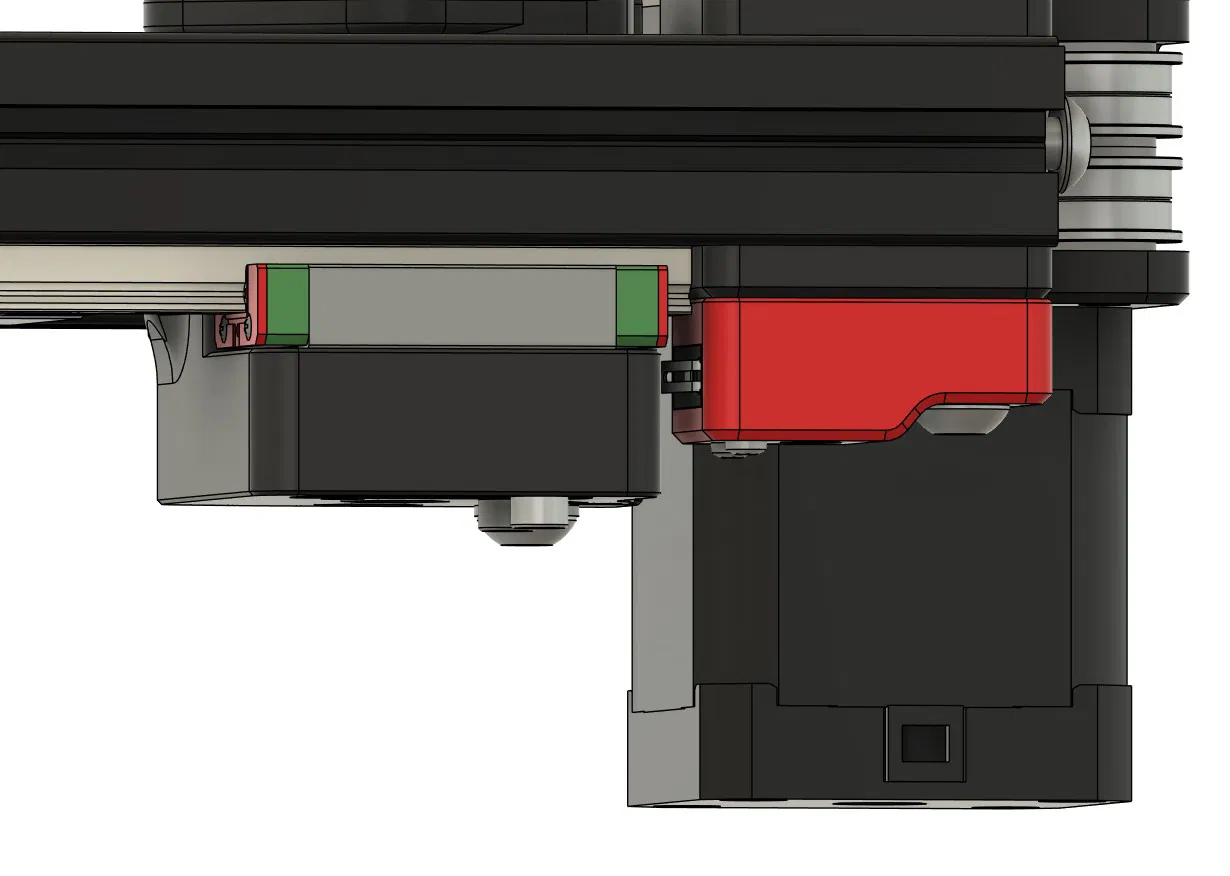

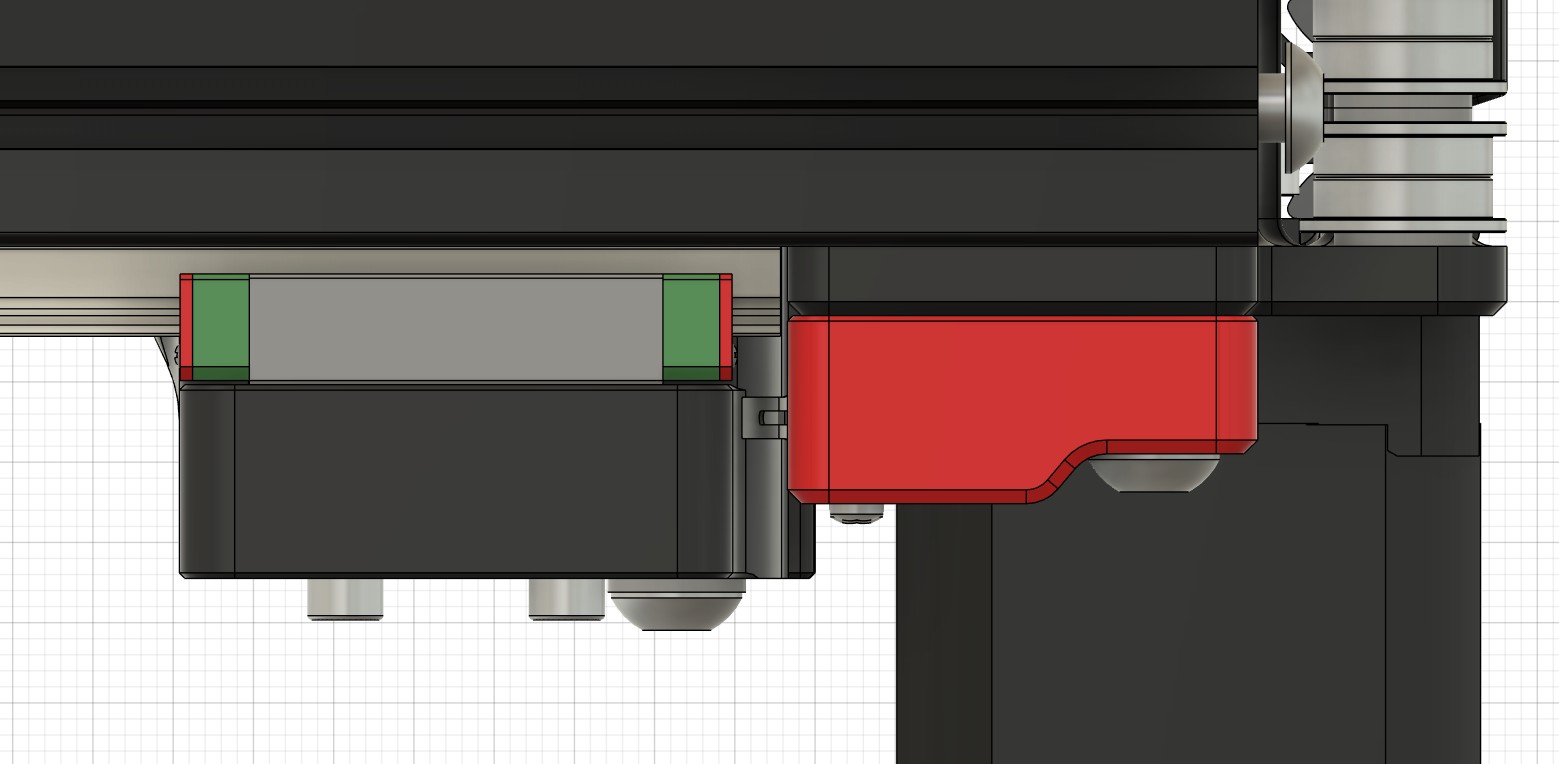

Tôi làm nó cao lên 3mm để nó ăn khớp đẹp với mấy cái chỗ in của khớp nối XY bên phải. Cái này cho phép bỏ dây xích cáp đi khi chặn X đã được chuyển qua cái chỗ gắn đầu đùn và áp dụng mod umbilical.
Tôi không thích mấy cái thiết kế của Voron 2.4, vì chúng đòi hỏi phải đi dây qua khu vực dây đai bằng cách nào đó.
Phần cứng
Phải dùng mấy con vít sau đây khác với lúc lắp zin nè:
- M2x12-13 tự ăn ren
- M3x20
- M5x20
