Giá Đỡ Nắp Dwarf và Nắp Cáp Prusa XL - Ren Cấy - Giảm Căng Cho Lỗi Dừng Máy Đùn 17536

Lỗi 17536 liên quan đến sự cố với đầu nối Dwarf Board và thiết kế ban đầu của bộ giảm căng cáp. Lực căng lên đầu nối có thể khiến động cơ máy đùn ngừng quay và cho đến khi có firmware beta gần đây (6.2-RC1), máy in không thể phát hiện lỗi này. Trên phiên bản 6.2-RC1 trở lên, lỗi 17536 sẽ kích hoạt cảnh báo rằng động cơ máy đùn đã ngừng quay.

Thật không may, đây là một lỗi không thể phục hồi và bản in thường bị hỏng.

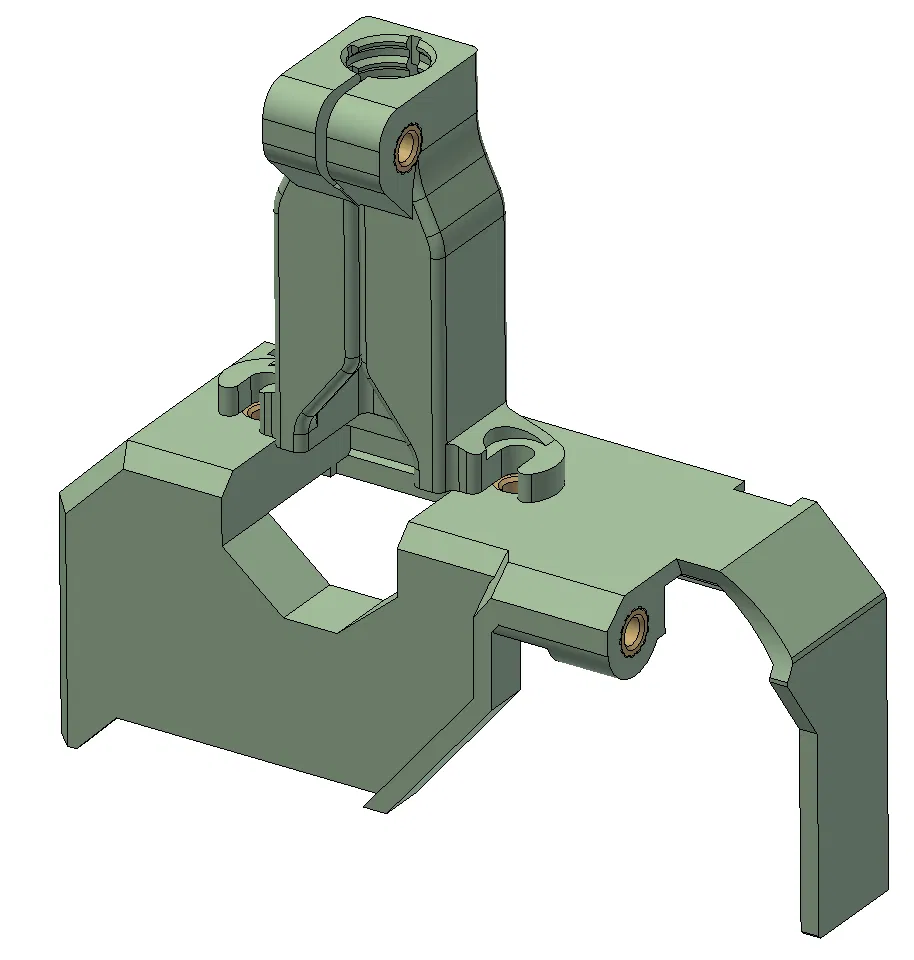

Gần đây, Prusa đã xuất bản các tệp cập nhật cho Dwarf Board Cover và Cable Cover, bao gồm 2 ốc để gắn các nắp lại với nhau nhằm tăng cường độ ổn định của kết nối trong quá trình in. Tôi đã gặp một vài sự cố với các thiết kế cập nhật này và đã thực hiện một số sửa đổi phù hợp với tình huống của mình. Tôi không đảm bảo rằng những sửa đổi này sẽ giải quyết được lỗi 17536, nhưng chúng là cần thiết hoặc đã giúp ích rất nhiều trong trường hợp của tôi.

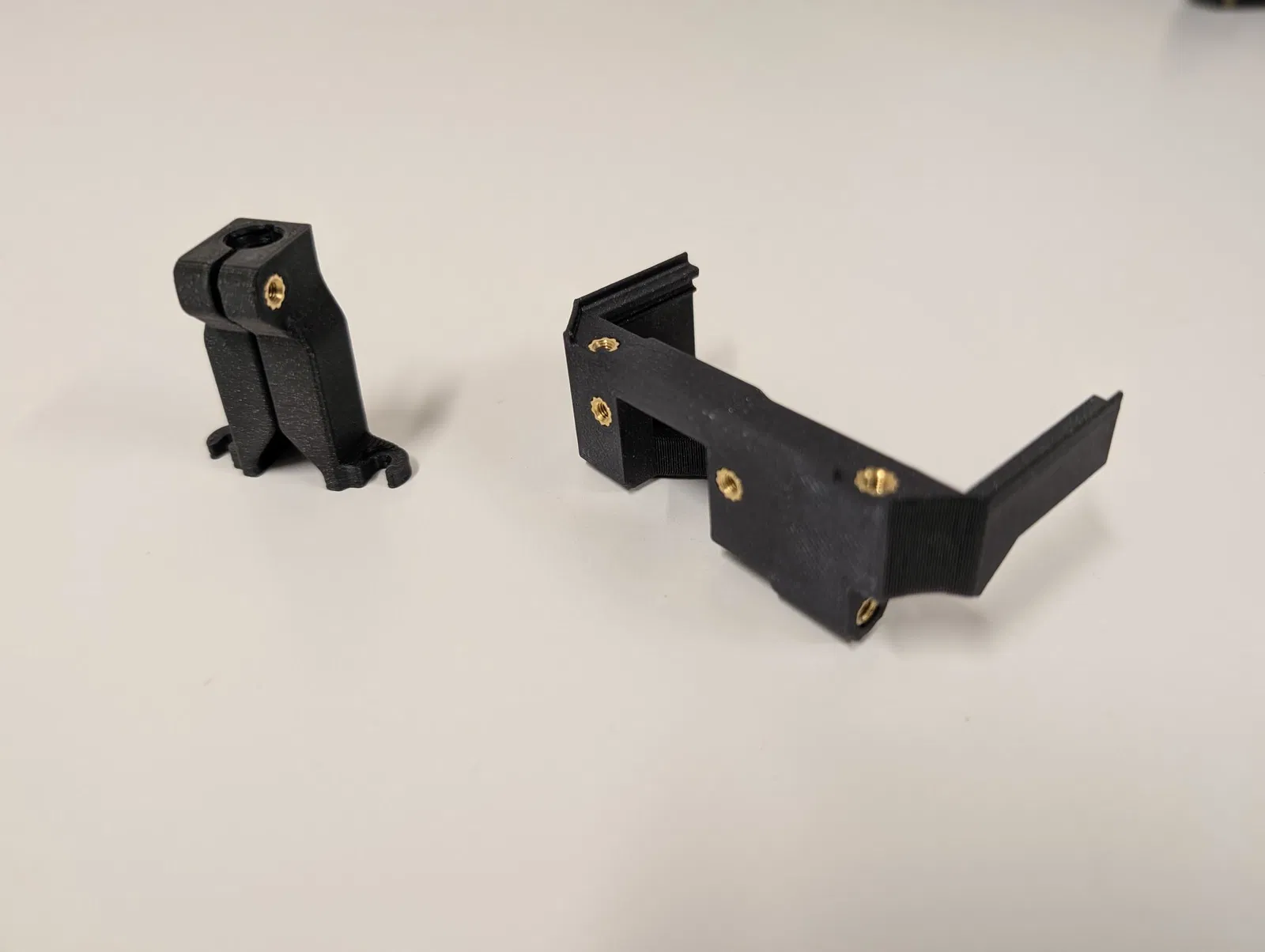

Cả hai bộ phận giờ đây đều sử dụng M3x5x4 heat press inserts, đây là kích thước tiêu chuẩn của Voron và là loại tôi có sẵn rất nhiều. Thiết kế cập nhật của Prusa yêu cầu đai ốc vuông M3, loại mà tôi không có sẵn. Tôi thấy việc sử dụng ren cấy (threaded inserts) dễ dàng hơn nhiều so với việc loay hoay với đai ốc có thể bị lỏng và rơi ra khi cố gắng lắp ráp các bộ phận.

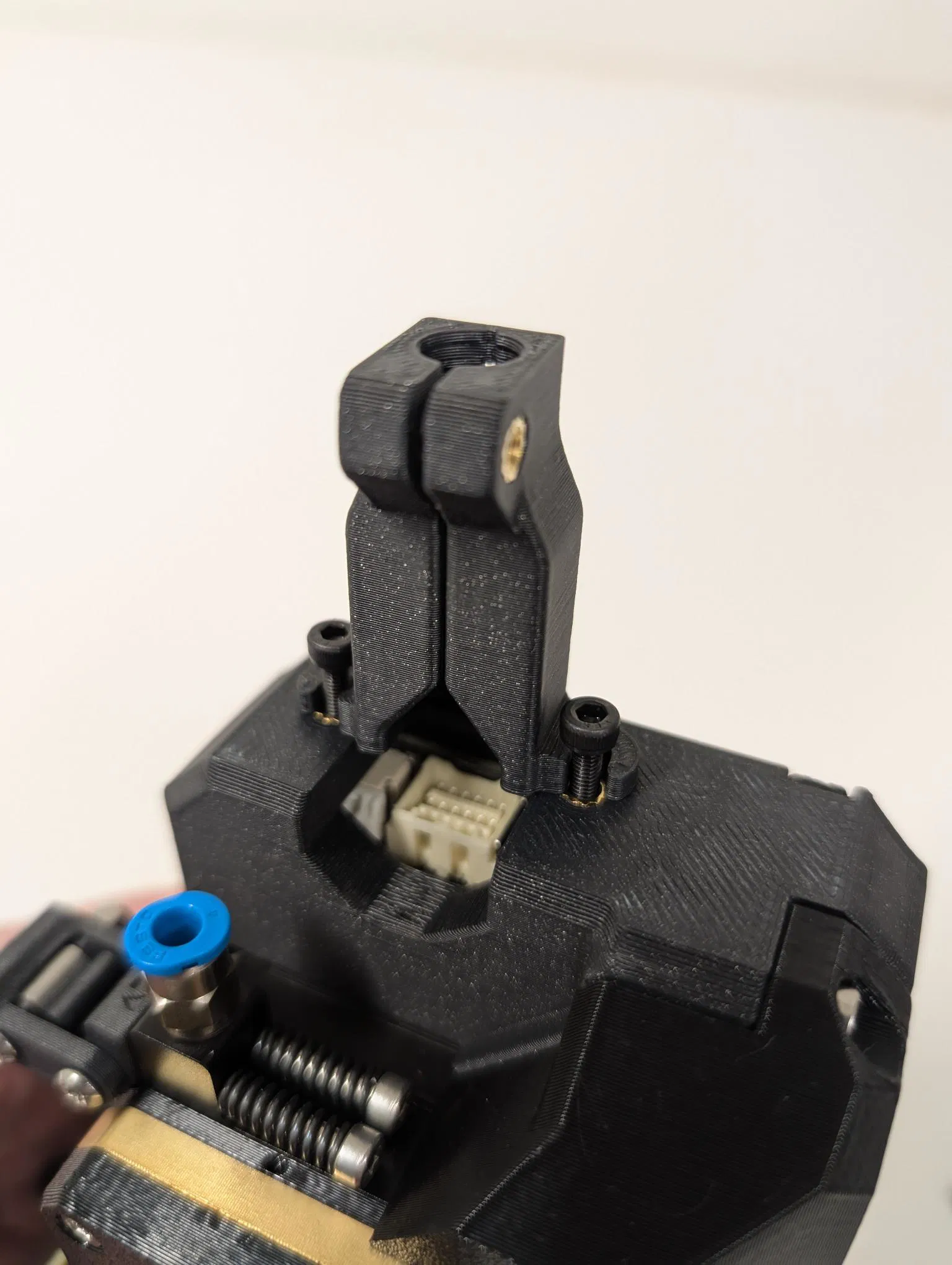

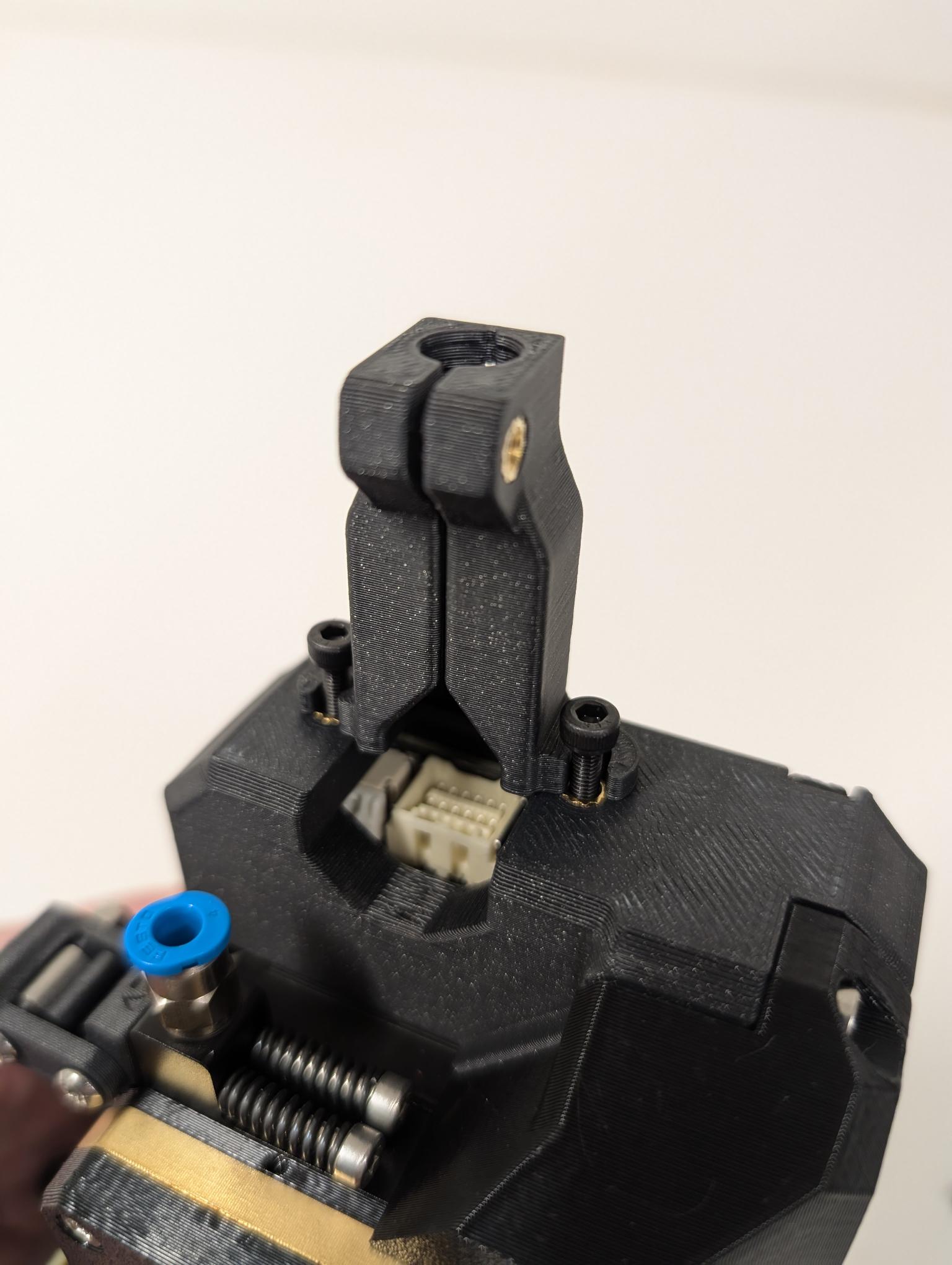

Bây giờ, nắp cáp có các khe cắm cho điểm gắn vào nắp Dwarf Board - bằng cách này, không cần phải tháo hoàn toàn các vít gắn để tháo đầu in, giảm thời gian nếu bạn cần thay đầu in.

Nắp cáp của Prusa quá chật đối với cáp của tôi, nắp cần kẹp một phần vỏ cáp để tránh làm siết chặt cáp, nhưng tệp mặc định không thể chứa vừa vỏ cáp trên XL của tôi. Nó cũng có quá nhiều vật liệu nối hai nửa lại với nhau nên chúng đã bị gãy khi tôi cố gắng lắp ráp chúng. Các tệp đã sửa đổi ở đây có nhiều không gian hơn cho vỏ cáp và ít vật liệu nối hơn - tuy nhiên, tôi khuyên dùng PETG ở đây, loại ABS tôi đã sử dụng để in chúng vẫn quá giòn để có thể uốn mở đủ để luồn cáp vào. Trong một chiếc XL có vỏ bọc, tôi vẫn giữ nguyên ABS và chỉ cần đảm bảo siết chặt nắp khi vặn vào nắp Dwarf Board. Ngay cả khi bị gãy đôi, các vít vẫn sẽ giữ chặt nắp này.

Nắp cáp sử dụng M3x10 SHCS cho kẹp và hai M3x10 SHCS để kết nối với Nắp Dwarf Board.

09-02-2025: Phiên bản 2 của Dwarf Cover hiện cho phép sử dụng Đai ốc Nylock M3 nguyên bản hoặc Ren cấy cho cửa cáp xoay tùy theo sở thích của người dùng. Cảm ơn @Tholi_2404733 vì yêu cầu này.

Tôi vẫn đang đánh giá hiệu quả của thay đổi này trong việc loại bỏ hoàn toàn Lỗi 17536, và nếu tôi cần thực hiện bất kỳ điều chỉnh nào nữa, tôi sẽ chỉnh sửa bản Remix này.

Các sửa đổi tôi đang cân nhắc:

• Các khe cắm trong nắp cáp có thể được đặt ở 'mặt sau' của bộ phận, điều này có thể giúp việc lắp ráp với các vít được lắp một phần dễ dàng hơn, hiện tại việc căn chỉnh đầu nối hơi khó khăn.
• Cập nhật nắp thành hai mảnh thực sự, độ uốn không quá đáng tin cậy ngay cả với PETG, và mặc dù nó sẽ yêu cầu một bộ phận giữ thứ hai, tôi sẽ cảm thấy yên tâm hơn về độ cứng của đầu nối.
• Có một Jig trong thư mục các bộ phận của Prusa XL để bù trừ đầu nối với nắp cáp, nó hơi khó sử dụng khi căn chỉnh và siết chặt vít. Tôi nghĩ độ bù trừ này có thể được tích hợp trực tiếp vào thiết kế của nắp cáp, loại bỏ bước bổ sung là căn chỉnh đầu nối.
