Vỏ GPS bỏ túi Heltec T114

Thông báo về việc Sử dụng Thương mại và Ghi công:

Alley Chat HT114 Pocket Pro © 2025 của Alley Cat và Majestic AV, LLC. được cấp phép theo CC BY-SA 4.0.

Việc sử dụng thiết kế này cho mục đích thương mại, bao gồm cả mục đích quảng cáo, bán hàng và bán lại cho các doanh nghiệp khác để bán, đều được phép theo các điều kiện sau: Trước bất kỳ khai thác thương mại nào, bạn phải liên hệ với Alley Cat hoặc MajesticAV, LLC để đảm bảo ghi công đúng cách. Yêu cầu này cũng áp dụng cho bất kỳ việc chia sẻ, phân phối hoặc tạo các tác phẩm phái sinh nào, bao gồm cả các thiết kế thủ công mô phỏng thiết kế này. Việc ghi công đúng cách phải được nêu rõ ràng trong mọi trường hợp sử dụng. Để biết phương thức liên hệ chính thức và thông tin thêm, hãy truy cập Majestic AV, LLC - Alley Cat. Bất kỳ nguồn nào khác đều không được ủy quyền và không nên được sử dụng cho các yêu cầu thương mại hoặc cấp phép.

Tuyên bố miễn trừ trách nhiệm: Một số liên kết trên trang này có thể là liên kết liên kết Amazon. Nếu bạn thực hiện mua hàng thông qua chúng, tôi có thể nhận được một khoản hoa hồng nhỏ — mà không làm tăng thêm chi phí cho bạn. Tôi chỉ giới thiệu những thiết bị mà tôi tin tưởng và tự sử dụng. Cảm ơn sự ủng hộ của bạn!

Cài đặt In gợi ý:

Chất liệu: PLA+ hoặc PETG Đầu phun: 0.4mm Chiều rộng đùn 0.4mm Chiều cao lớp: 0.2mm Các lớp bên ngoài: 3 Lớp ruột: 0% Các lớp trên/dưới: 5 Vật liệu hỗ trợ: Không có

Tuyên bố miễn trừ trách nhiệm in 3D:

Cảm ơn bạn đã tải xuống thiết kế CAD của tôi! Tôi muốn đảm bảo với bạn rằng quá trình thử nghiệm và lặp lại đã được thực hiện kỹ lưỡng để tạo ra thiết kế này. Tuy nhiên, xin lưu ý rằng in 3D bao gồm nhiều biến số khác nhau, bao gồm các loại filament khác nhau, cài đặt máy in và mức độ hiệu chuẩn. Những yếu tố này có thể ảnh hưởng đáng kể đến bản in cuối cùng.

Trước khi kết luận rằng thiết kế bị lỗi, tôi khuyến khích bạn:

• Kiểm tra hiệu chuẩn máy in của bạn: Đảm bảo máy in của bạn được hiệu chuẩn đúng cách. Đặc biệt là sự co ngót của filament.

• Điều chỉnh cài đặt in: Thử thay đổi cài đặt in để đạt được kết quả tốt hơn.

• Thay đổi kích thước mô hình: Tăng hoặc giảm tỷ lệ mô hình một chút có thể giải quyết các vấn đề về độ vừa vặn.

Hãy nhớ rằng, đây là các bo mạch phát triển và đôi khi có các bộ phận rất mỏng manh. Nếu bạn gặp bất kỳ sự cố nào hoặc cần hỗ trợ, xin vui lòng liên hệ với tôi. Tôi ở đây để giúp đỡ và có thể đưa ra hướng dẫn để đạt được kết quả tốt nhất. Việc cho rằng một thiết kế tệ mà không xem xét các biến số này là làm tổn hại đến cộng đồng và có thể ngăn cản những người khác thử một thiết kế có thể hoạt động hoàn hảo với những điều chỉnh nhỏ.

Cảm ơn sự thấu hiểu và hợp tác của bạn. Chúc bạn in ấn vui vẻ!

Mô tả:

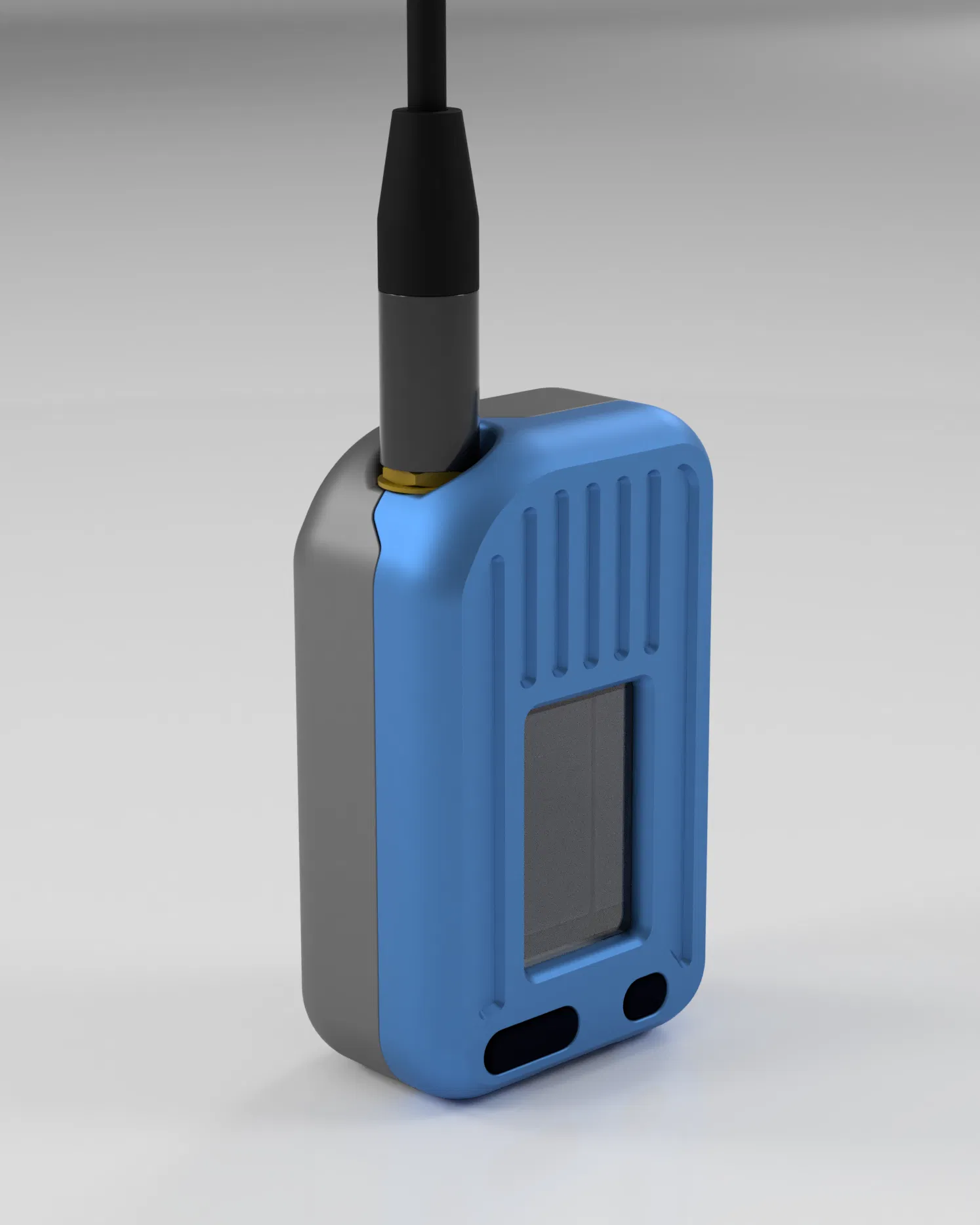

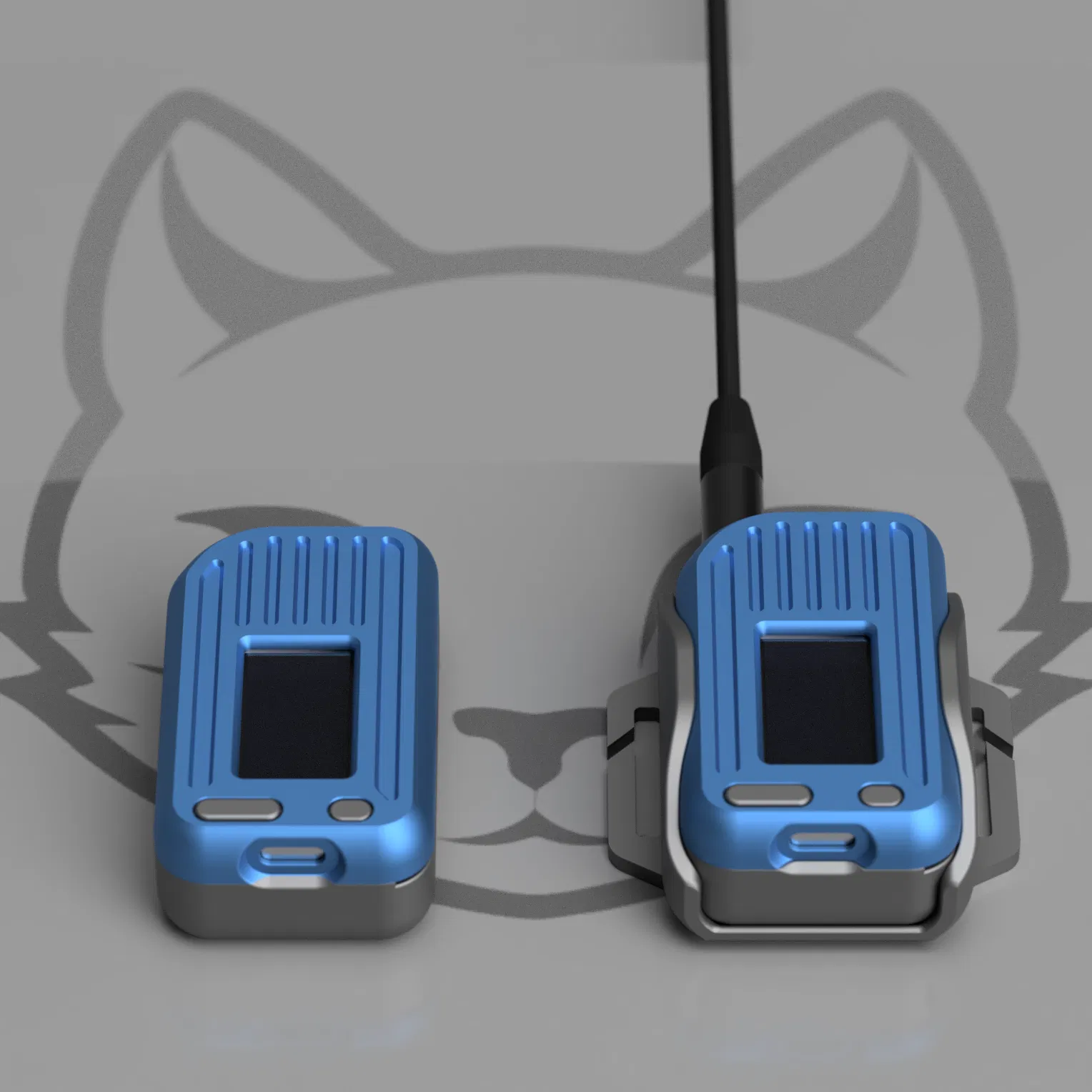

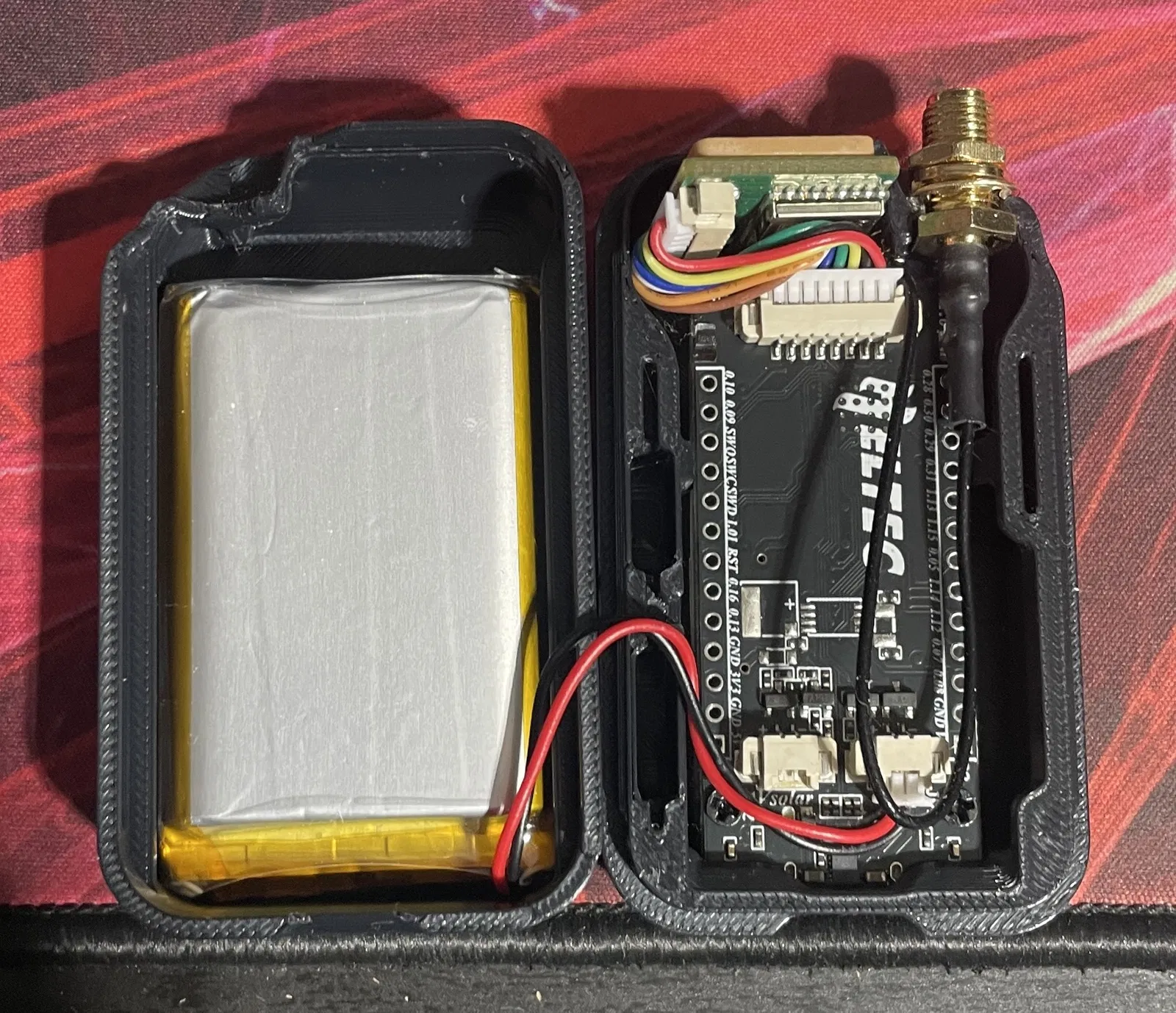

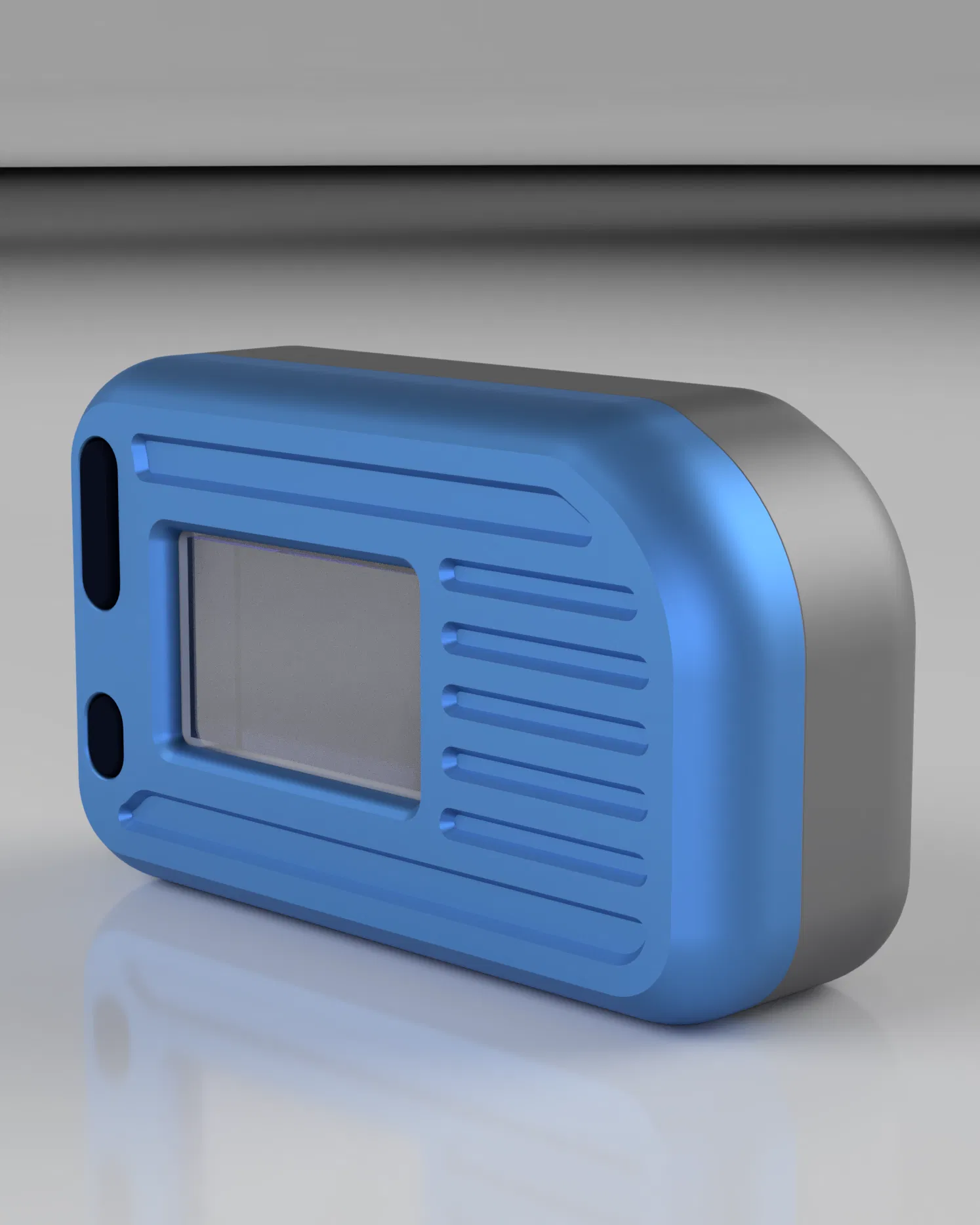

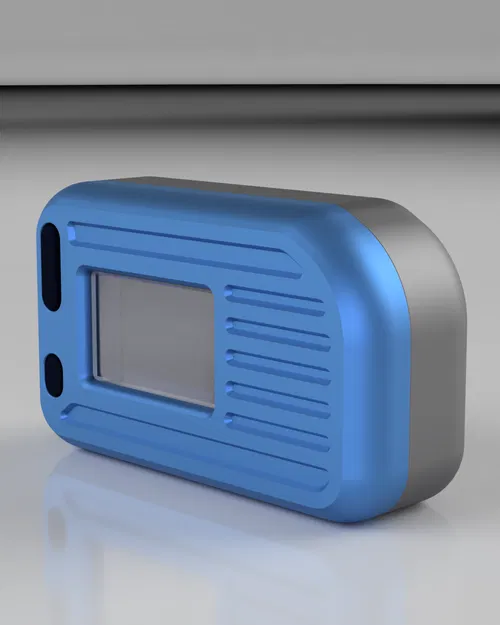

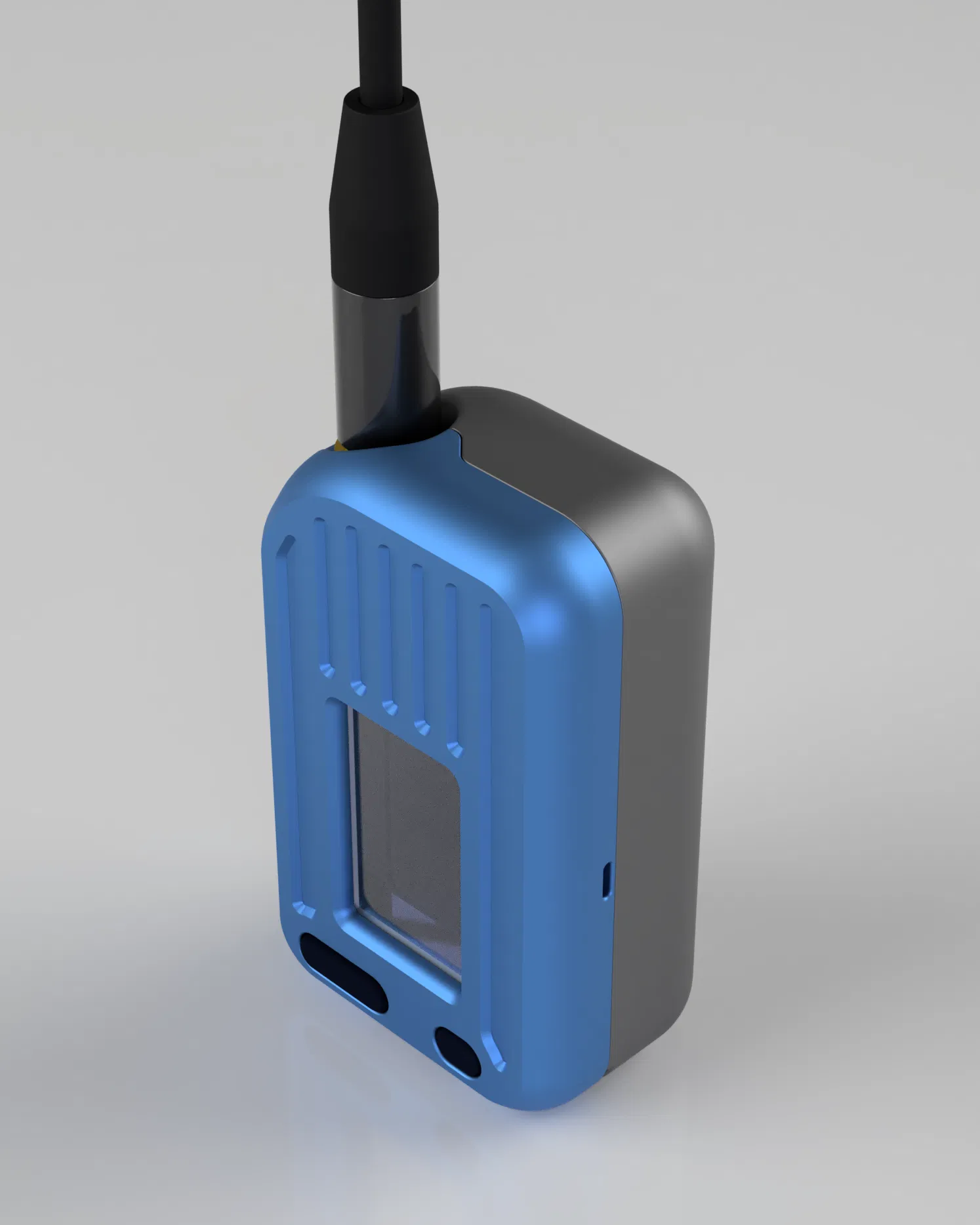

Hộp tùy chỉnh cho Heltec T114 có GPS. Không cần phần cứng trừ khi bạn muốn sử dụng kẹp kiểu Baofeng, loại này yêu cầu đai ốc M2.5 hoặc đai ốc nhiệt và vít M2.5x5mm. Dưới đây là các liên kết đến các bộ phận tôi đã sử dụng:

Heltec T114 có GPS

Pin LiPo MakerNova 2000mAh Trực tiếp / Amazon

Ăng-ten nội bộ

Ăng-ten Gizont thương hiệu MakerNova Trực tiếp / Amazon

Viber

Loa

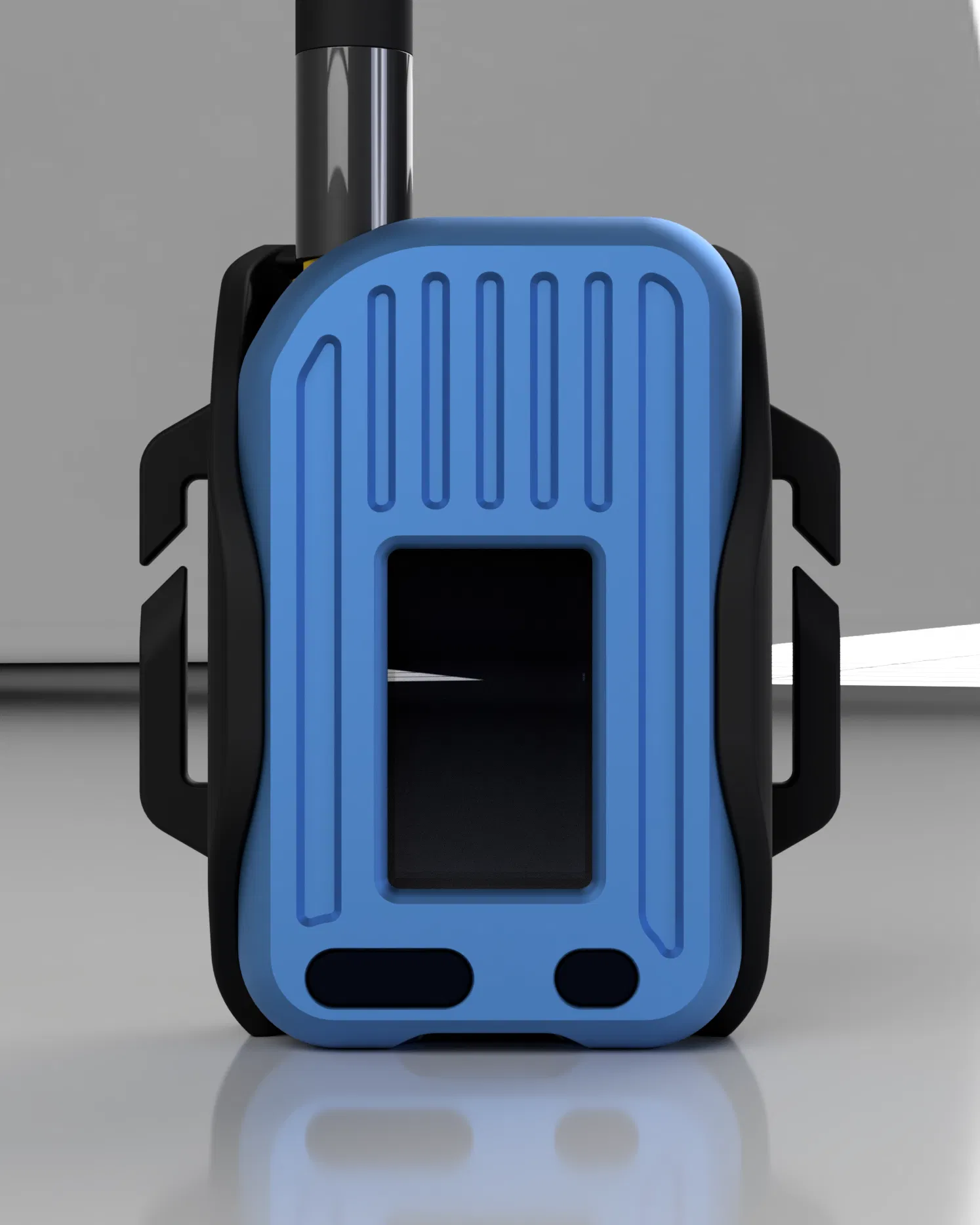

Kẹp thắt lưng

Đai ốc nhiệt cho kẹp thắt lưng

Những video này dành cho Heltec Lora32 V3, nhưng cách lắp ráp cũng tương tự, nên tạm thời dùng được cho đến khi tôi làm video mới.
