Dự án "Endex3"

Chuyển đổi Ender 3 thành IDEX

Mô tả chi tiết hơn: https://github.com/ernisv/Endex3

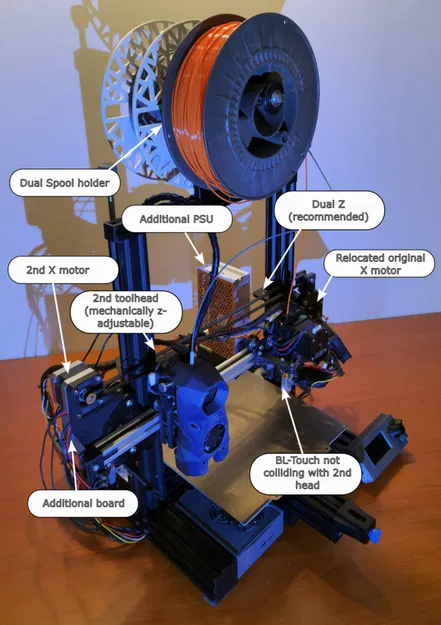

Bản mẫu:

Muốn được hỗ trợ?

• Sử dụng bình luận tại đây
• Hỏi trên các nền tảng bên dưới
• Sử dụng các vấn đề trên Github
• Hỏi trên discord

Muốn hỗ trợ?

Nếu bạn thích dự án này hoặc thấy nó hữu ích, bạn có thể hỗ trợ tại đây:

• https://buymeacoffee.com/ernisv
• https://patreon.com/ernisv

Mục tiêu

• IDEX hoạt động đầy đủ
• In đa vật liệu mà không lãng phí vật liệu/thời gian in quá nhiều
• Chế độ sao chép (copy mode)
• Chế độ gương (mirror mode)
• Không làm mất diện tích in của ít nhất một đầu phun
• Ngăn nhỏ giọt cho đầu phun không sử dụng
• Được điều khiển bởi firmware Klipper
• Chiều rộng không quá 50cm
• Tái sử dụng các bộ phận in 3D phổ thông của thời Ender3

Phần cứng bổ sung

• Động cơ bước NEMA17 cho đầu in mới kèm dây
• Dây curoa GT2 6mm - khoảng 90cm
• Puli GT2 cho động cơ
• Puli dẫn hướng GT2
• 3 V-Wheel bổ sung
• các bu lông M3 và M5 khác nhau (đầu lục giác chìm)
• Bu lông M4 cho puli dẫn hướng GT2 X bổ sung
• 2 lò xo nén (~20nn) cho bu lông M5 trên giá đỡ đầu in có thể điều chỉnh độ cao
• Công tắc hành trình vi mô cho điểm dừng X thứ hai
• Thanh nhôm 2020 dài 410mm cho khung X dài hơn
• Đầu in mới - bộ đùn (extruder) kèm động cơ bước, khối gia nhiệt, cảm biến nhiệt, đầu phun nóng (hotend) và quạt làm mát bộ phận, dây điện
• Bo mạch điều khiển tương thích Klipper để điều khiển:
• 2 động cơ bước - động cơ X bổ sung, bộ đùn bổ sung
• Điều khiển bộ gia nhiệt đầu in mới
• Điều khiển quạt làm mát bộ phận đầu in mới
• Giám sát nhiệt độ đầu in mới
• Nhu cầu cấp điện bổ sung
• có thể là bộ nguồn phụ nhỏ ~220W có thể cấp điện cho bàn nhiệt
• hoặc bộ nguồn thay thế hoàn toàn 550W+ cho bộ nguồn gốc

Câu chuyện chuyển đổi

Trước tất cả những điều này là một chiếc Creality Ender3 V2, chiếc máy in đầu tiên và trong nhiều năm đã dần dần được nâng cấp để có tốc độ cao hơn, lưu lượng lớn hơn, cân bằng bàn in, bàn từ, Klipper... và vẫn in đủ ổn định để tránh bị thay thế bởi thứ gì đó hiện đại hơn :)

Nhưng nó vẫn còn thiếu một tính năng - in đa vật liệu. Và vào năm 2025 - năm mà in đa vật liệu trở thành tiêu chuẩn với tất cả các bộ thay đổi filament đa luồng và thậm chí cả bộ thay đổi công cụ thực sự, điều này đã trở thành vấn đề sống còn đối với Ender3...

Và giải pháp cho vấn đề đó là một - chuyển đổi IDEX. IDEX tốt hơn các bộ thay đổi filament vì nó tạo ra ít lãng phí hơn và chuyển đổi vật liệu nhanh hơn nhiều, thậm chí còn cung cấp một số tính năng độc đáo thú vị mà ngay cả các bộ thay đổi công cụ thực sự cũng không có - chế độ sao chép và gương, khi một máy in duy nhất thực hiện công việc cho hai máy :)

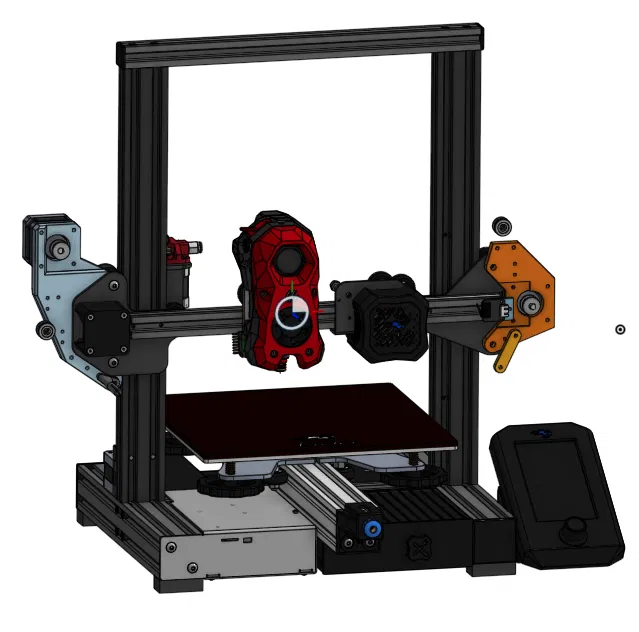

Vì vậy, nó bắt đầu trong CAD, cố gắng nhét thêm dây curoa, động cơ và đầu in bổ sung trong khi vẫn giữ hệ thống bánh xe V cồng kềnh và hầu hết phần cứng gốc...

Sau một thời gian, về mặt lý thuyết mọi thứ đều ổn trong CAD... nhưng thực tế thì không hoạt động :)

Các vấn đề đầu tiên là các lần khởi động lại ngẫu nhiên khi bàn nhiệt đang nóng và cả hai đầu in đều hoạt động đồng thời. Trên thực tế, bộ nguồn gốc bây giờ phải hỗ trợ 3 động cơ bước mới:

• động cơ X kép (một trong các bản sửa đổi trước đó), động cơ bộ đùn mới và động cơ X mới,
• bộ gia nhiệt đầu phun bổ sung,
• quạt bổ sung. Vì vậy, vấn đề này đã được giải quyết bằng cách mua thêm bộ nguồn 24V và nó chịu trách nhiệm cấp điện cho bàn nhiệt, để mọi thứ khác có thể ở trên bộ nguồn gốc.

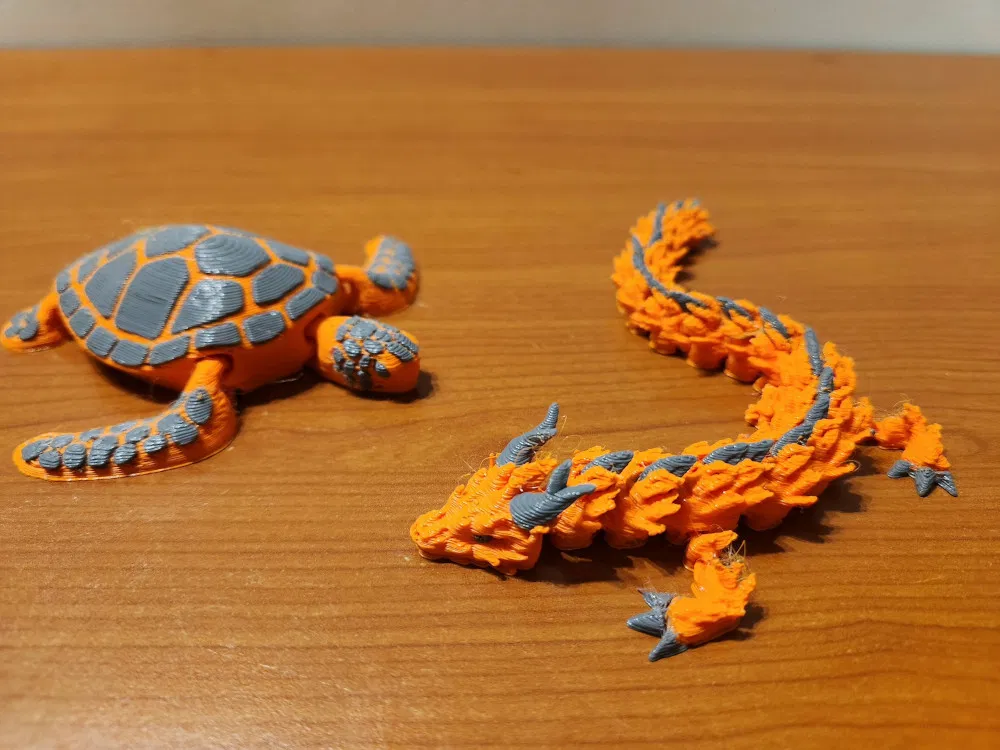

Tại thời điểm này và sau một thời gian dài hiệu chỉnh và tinh chỉnh, bản in tuyệt vời này đã được tạo ra bởi cả hai đầu in cùng nhau.

Trông có vẻ thành công... nhưng các bản in lớn hơn vẫn thất bại sau một thời gian - đầu in bị tắc. Đặc biệt là đầu phun Ender3 gốc. Nó đã được sửa đổi trước đó - bộ tản nhiệt hoàn toàn bằng kim loại và đầu phun Volcano cho lưu lượng lớn hơn, nó thậm chí còn có quạt làm mát đầu phun 60mm lớn hơn thay cho quạt 3010 gốc để giải quyết các vấn đề trước đó về tắc nhiệt. Và điều này hoạt động đối với các bản in một đầu phun, khi có dòng chảy filament liên tục được đẩy qua.

Tuy nhiên, bây giờ, khi nó cần phải im lặng trong nhiều phút giữa các lần đùn - các vấn đề cũ lại quay trở lại... vì vậy cuối cùng, để hoàn thành việc chuyển đổi IDEX, đầu phun gốc đã phải được thay thế.

Kiểm tra các ngăn kéo đã cho ra đầu phun V6 và bộ đùn Titan truyền động trực tiếp. Không có thiết kế công khai nào hiện có với phần cứng mà tôi có sẵn phù hợp do các ràng buộc của dây đai X bổ sung và đầu in thứ hai, vì vậy điều đó có nghĩa là một lần nữa - quay lại CAD...

Và nó đã hoạt động, nhưng tạo ra con quái vật này. Đây không phải là lời khuyên để sử dụng nó cho bất kỳ ai muốn thực hiện chuyển đổi tương tự bằng mọi cách :)

Và cuối cùng thì nó đã hoạt động, bằng chứng là bên dưới!

Những gì có vẻ là một bản sửa đổi nhanh chóng, tương đối đơn giản, đã mất nhiều thời gian hơn dự kiến - nhưng bây giờ nó đã hoàn thành và hoạt động.

Nó được chia sẻ ở đây vì không có nhiều thiết kế công khai tận dụng chủ yếu các bộ phận gốc.
