Giá Đỡ Cuộn Len Hoa Anh Đào

Tác giả kitlaan

Lượt tải
1
Lượt coi
107

File 6 2,7 MB

  • Yarn_Base_1766173780.stlSTL · 1,7 MB
  • Yarn_Rod_Tip_1766173782.stlSTL · 319,5 KB
  • Yarn_Rod_Base_1766173783.stlSTL · 72,5 KB
  • Weighted_Case_Magnet_Holder_1766173784.stlSTL · 99,3 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

Ờ, lại một cái giữ len nữa nè, mà cái này có hoa "sakura" gì đó nhìn hơi lạ mắt.

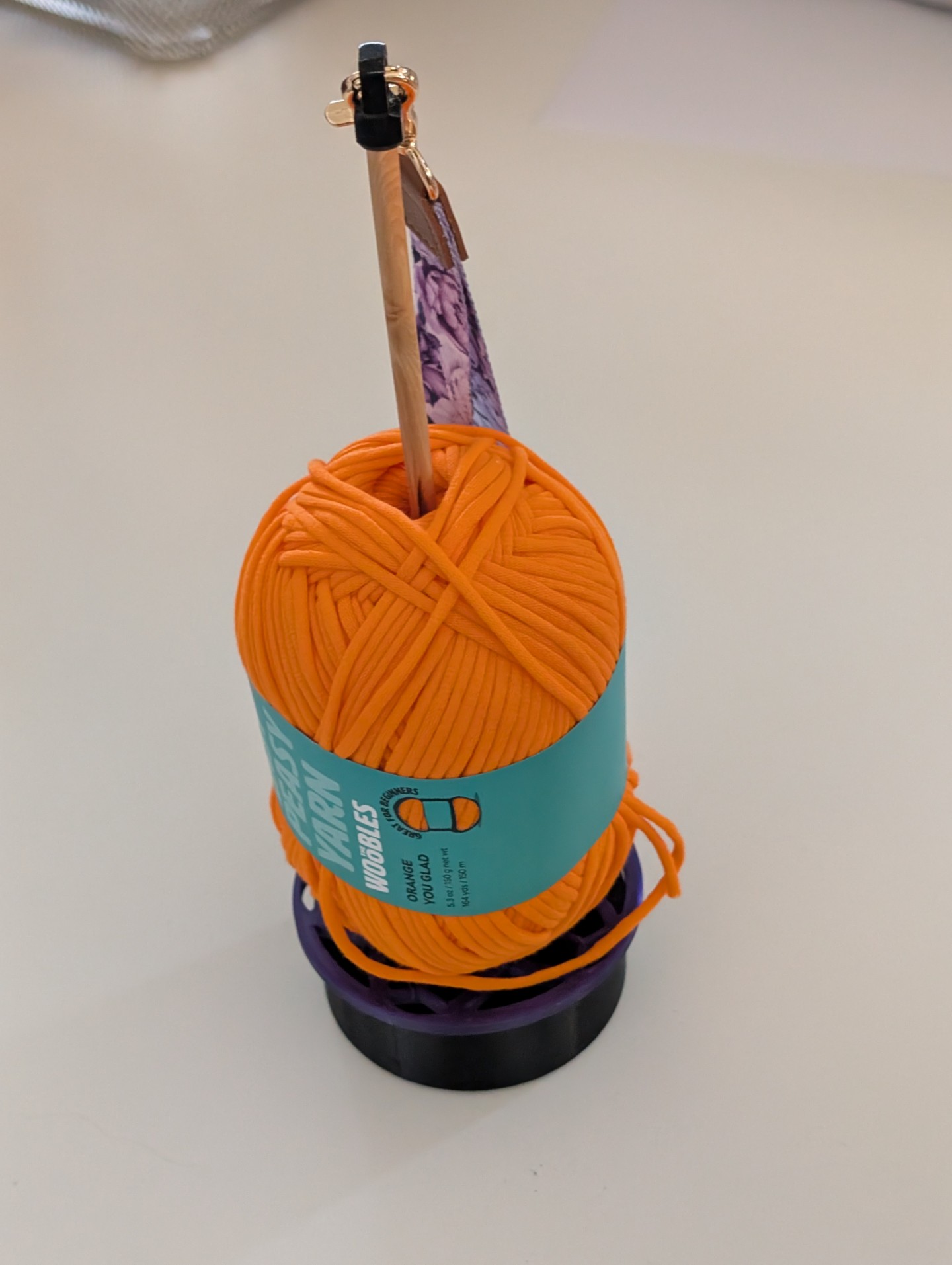

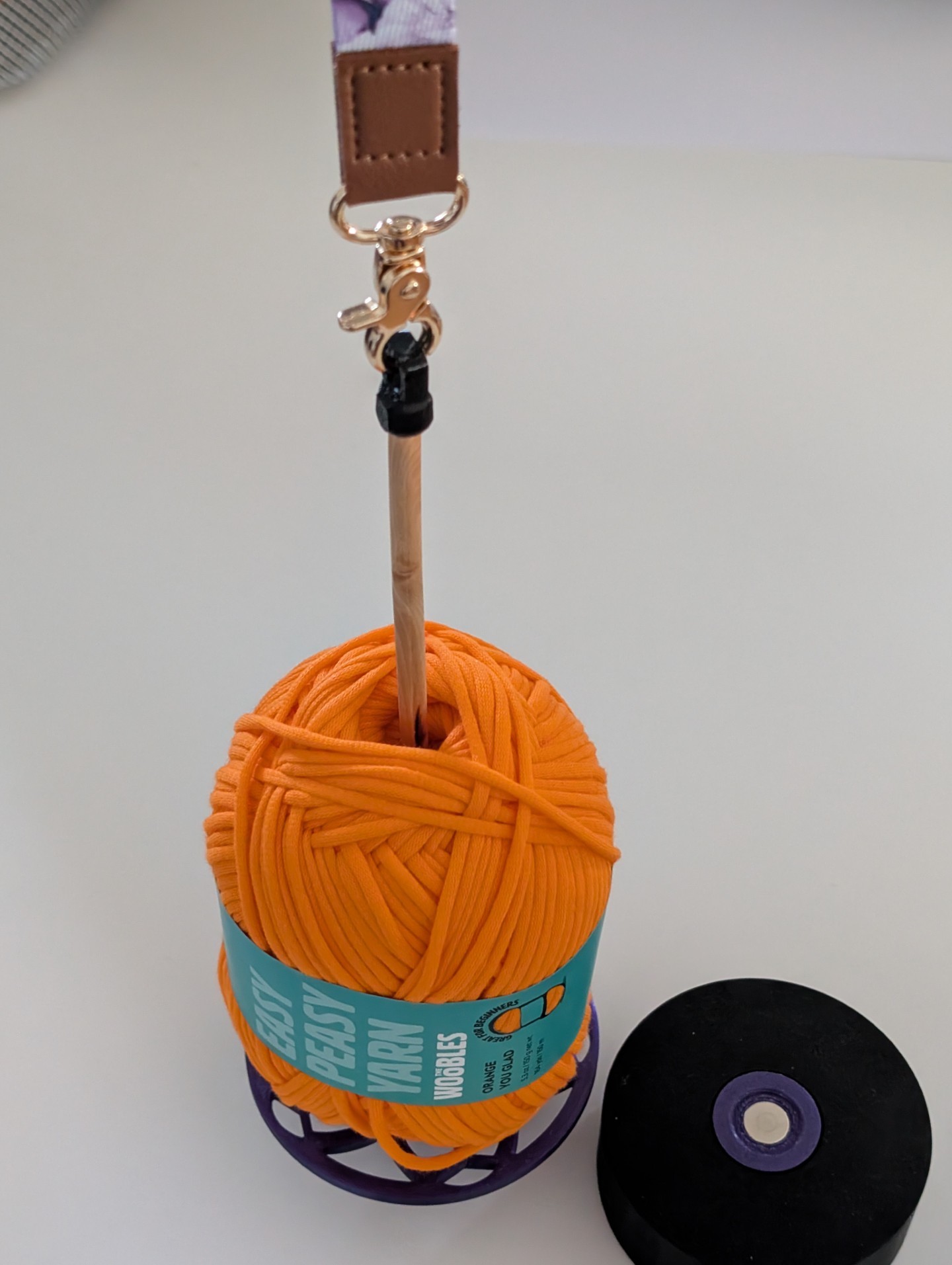

Cái này chủ yếu để giữ cuộn len, treo lên tay hoặc móc treo.

Phần đế có trọng lượng (lý thuyết là vậy) để dùng trên bàn làm việc thông thường.

Thanh đỡ + đế được chia làm hai mảnh để dễ cất giữ. Đường kính của đế chỉ nhỉnh hơn một cuộn len một tí (cỡ mẫu: tất cả những cái mình lục được trong tủ đồ nghề).

Suy nghĩ

Đế chỉ được giữ cố định bằng trọng lực và sức nặng của cuộn len, nên nó có thể bị lung lay. Tuy nhiên, nó lại cho phép xoay tròn thoải mái, mà không rõ là liệu có cần thiết kế lại để loại bỏ sự lung lay không.

(Nó cũng là một món đồ chơi fidget xoay rất đã tay nha...)

Chưa ưng lắm với thiết kế đế có trọng lượng, cần thu thập thêm phản hồi sử dụng trước khi thiết kế lại. Khuyến cáo KHÔNG in phần Weighted Base (v1) ở thời điểm hiện tại.

  • Nam châm không đủ giữ chặt theo phương ngang, đặc biệt là ở đỉnh thanh đỡ

  • Đế có trọng lượng không đủ rộng, nên dù nam châm có đủ mạnh thì nó vẫn bị lật

Phần cứng cần thiết

Xin lỗi về yêu cầu phần cứng hơi tạp nhạo; đây là những gì mình có trong thùng đồ nghề chứa các bộ phận rời...

  • Yarn Hanger (Giá đỡ cuộn len)

    • Thanh tròn đường kính 0.25", tùy chọn độ dài

    • Keo (PVA, v.v.)

  • Weighted Base (Đế có trọng lượng)

    • Vòng bi 606 (mua hoặc in 3D)

    • Nam châm đường kính 0.5" (12.8mm đường kính x 2.8mm)

    • Vòng đệm (15.7mm đường kính x 1.2mm)

    • 3x ốc M3x10 (loại chìm) và đai ốc

    • Vật nặng (tiền xu, cát, chì, tùy ý)

    • Chân đế chống trượt

Hướng dẫn

  1. In các bộ phận Yarn Rod Tip, Yarn Rod Base, Yarn Base, theo định hướng. Khuyến khích dùng vật liệu hỗ trợ (supports).

  2. Dán Yarn Rod Tip và Yarn Rod Base vào thanh tròn.

Nếu dùng đế có trọng lượng,

  1. In các bộ phận Magnet Holder, Case, Case Lid, theo định hướng. Khuyến khích dùng vật liệu hỗ trợ (supports).

  2. Ép vòng bi 606 vào Case. Ép nam châm vào Magnet Holder.

  3. Dán vòng đệm vào đáy của Rod Base.

  4. Dùng mũi khoan hoặc ốc để làm sạch các lỗ. Lắp đai ốc M3 vào các chỗ lõm trên Case.

  5. Cho vật nặng vào Case. Dán nắp Lid và cố định bằng ốc M3.

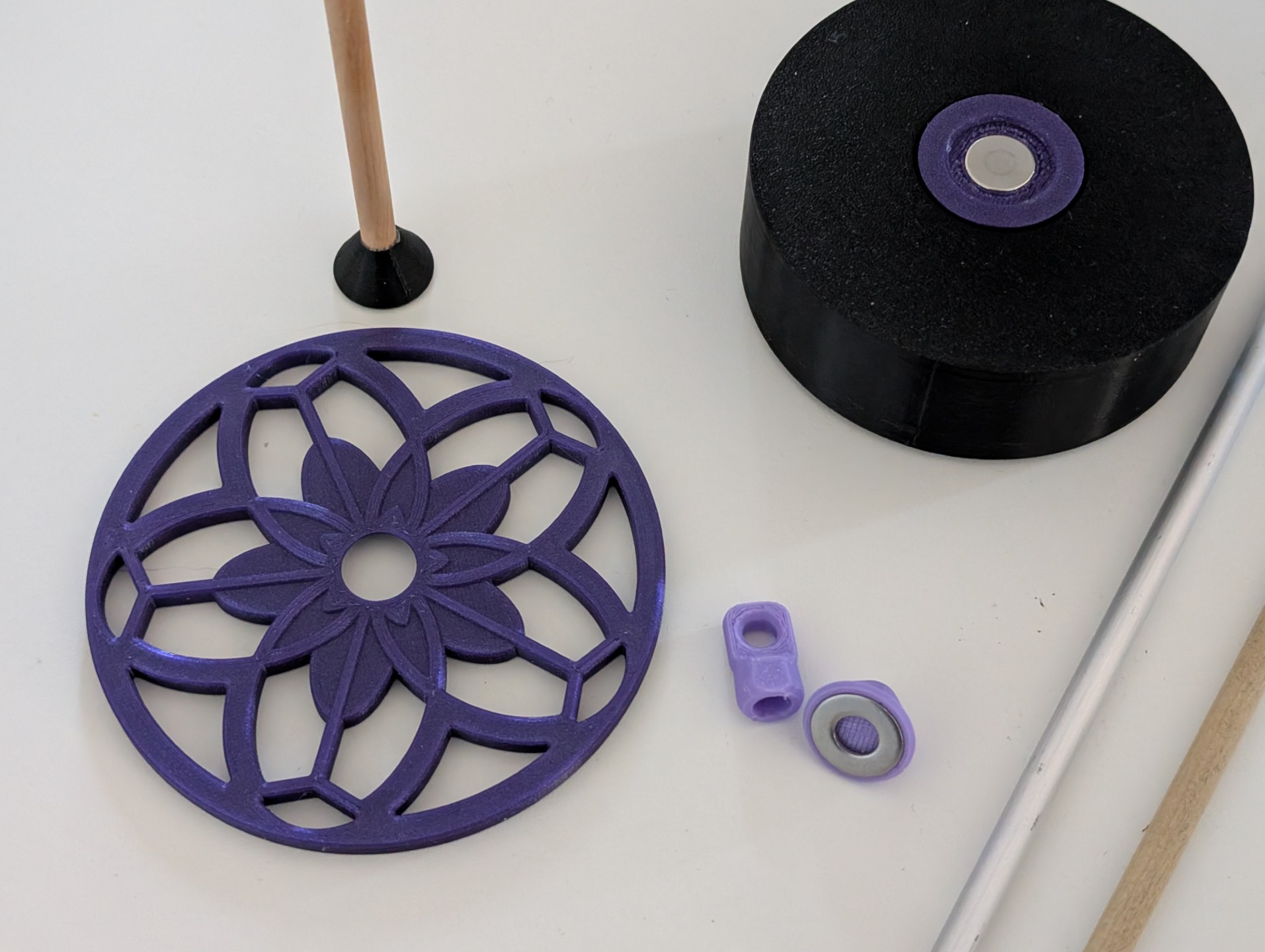

Như trong hình: In bằng PLA, đầu phun 0.4mm, lớp in dày 0.1mm.
