Bộ chuyển đổi JBL BAR 1000 (MK1)
Phần bổ sung cho giá treo tường của @theconstructo_629394. Bộ phận này dùng để nối vào cuối, cho phép loa luồn vào. Bao gồm danh sách vật tư và hướng dẫn chi tiết cách in và lắp ráp từng bộ phận.
Mô tả
Danh sách bộ phận:
-
3 x ốc M5
-
3 x đai ốc ren M5
-
1 x ốc M4
-
1 x đai ốc ren M4
In và Lắp ráp:

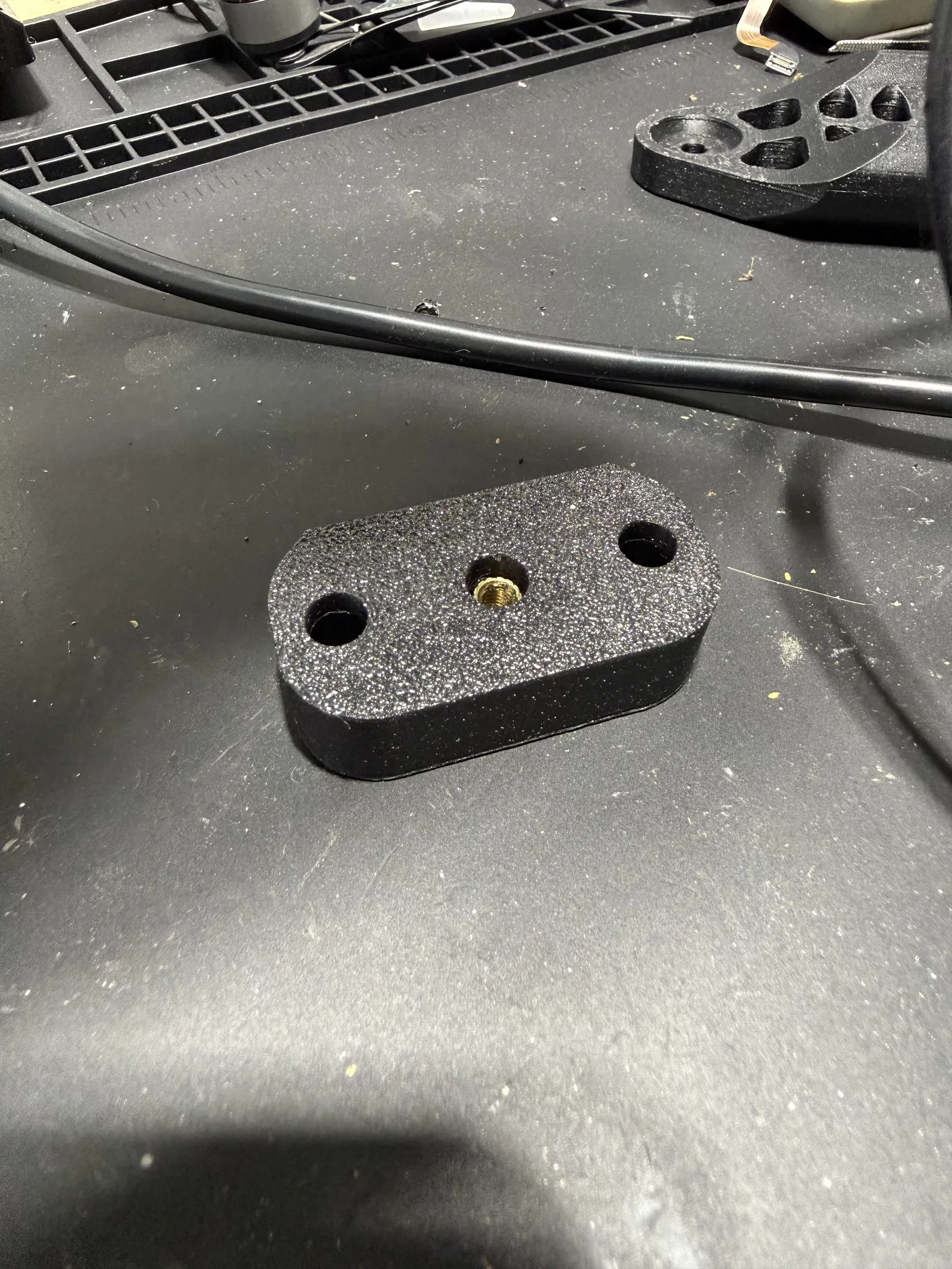

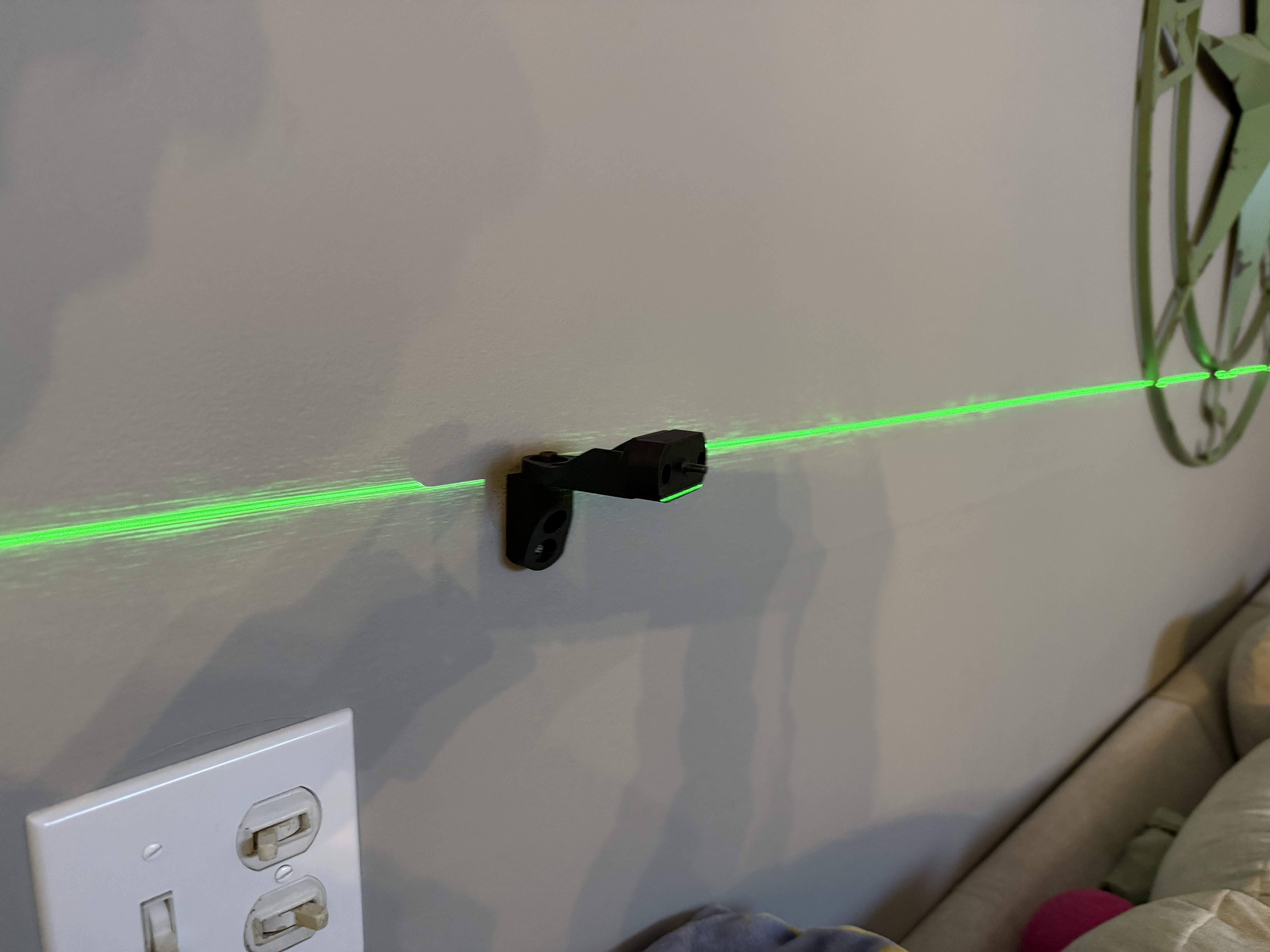

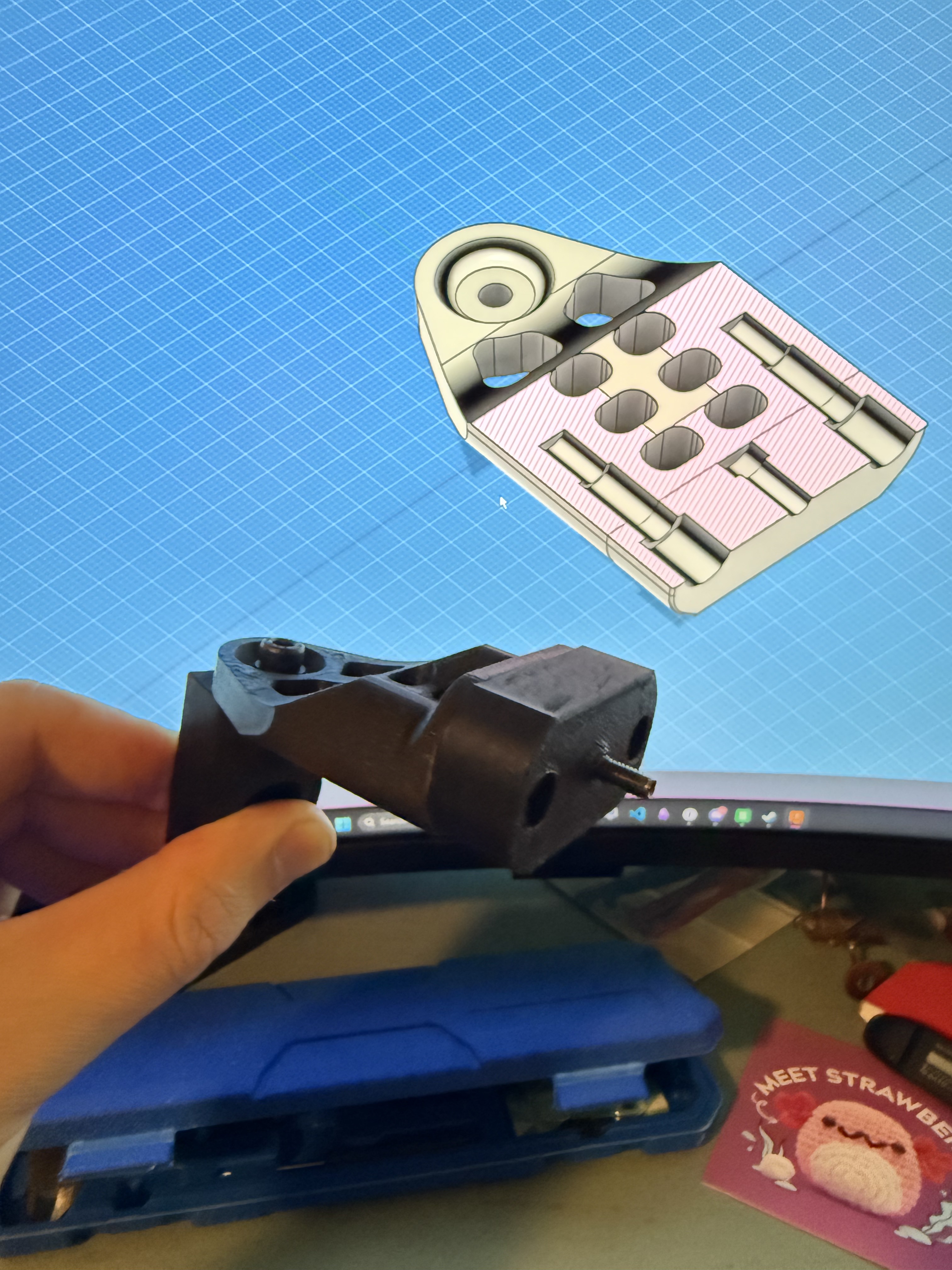

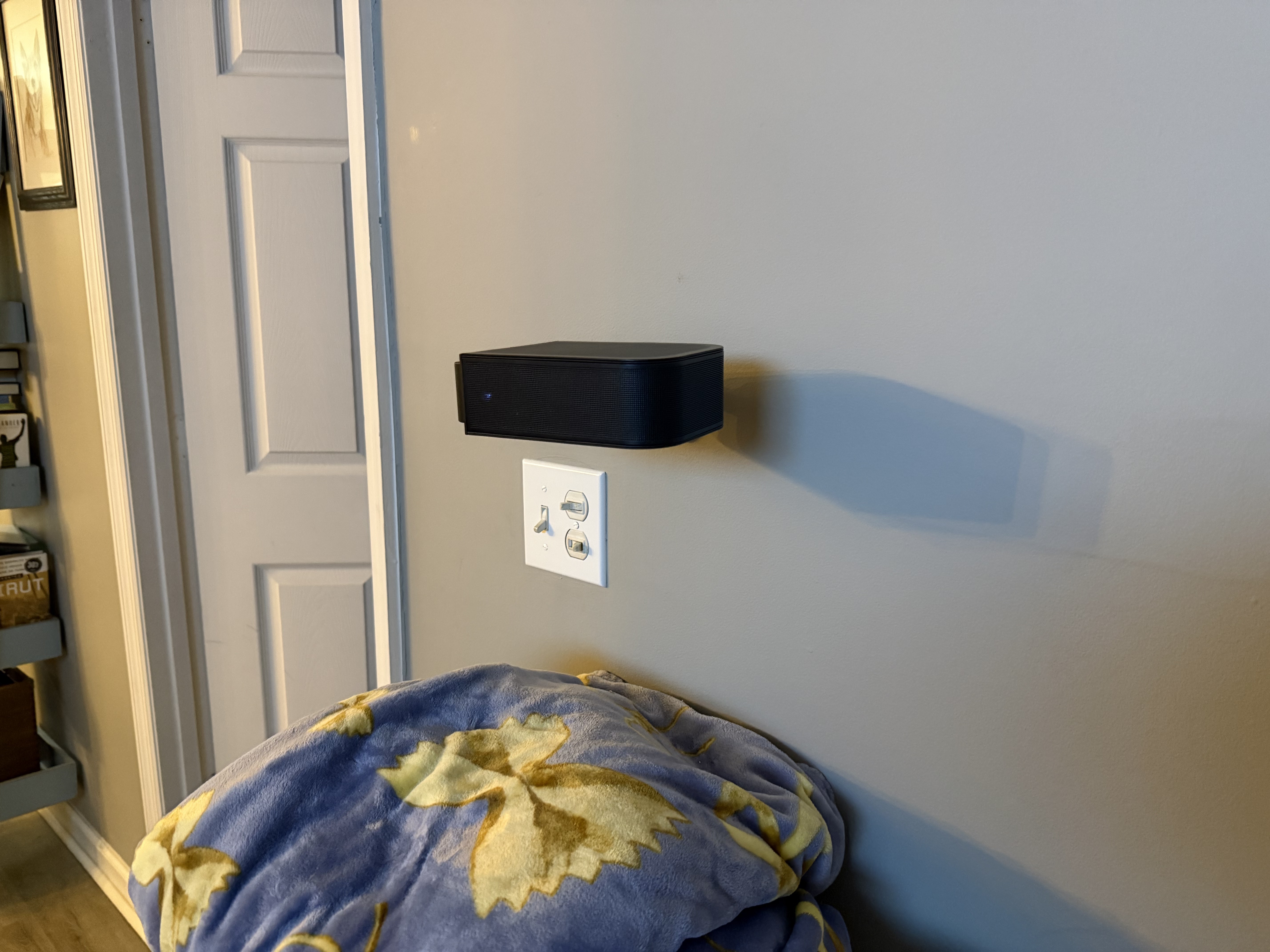

Bắt đầu với các file cho phần gắn tường và loa (nhân lên theo số lượng loa bạn muốn gắn). Phần adapter ở cuối sẽ cần một ít hỗ trợ ở lỗ giữa để đỡ phần nhô ra, nên tốt nhất là in riêng bộ phận này. Lắp một đai ốc M5 vào giữa phần gắn tường và loa, và hai đai ốc vào phần loa. Đai ốc M4 lắp vào adapter. Vặn hai bộ phận đầu tiên lại với nhau rồi vặn ốc M4 vào adapter, hướng ra ngoài. Cuối cùng, vặn adapter vào phần loa và gắn lên tường.
