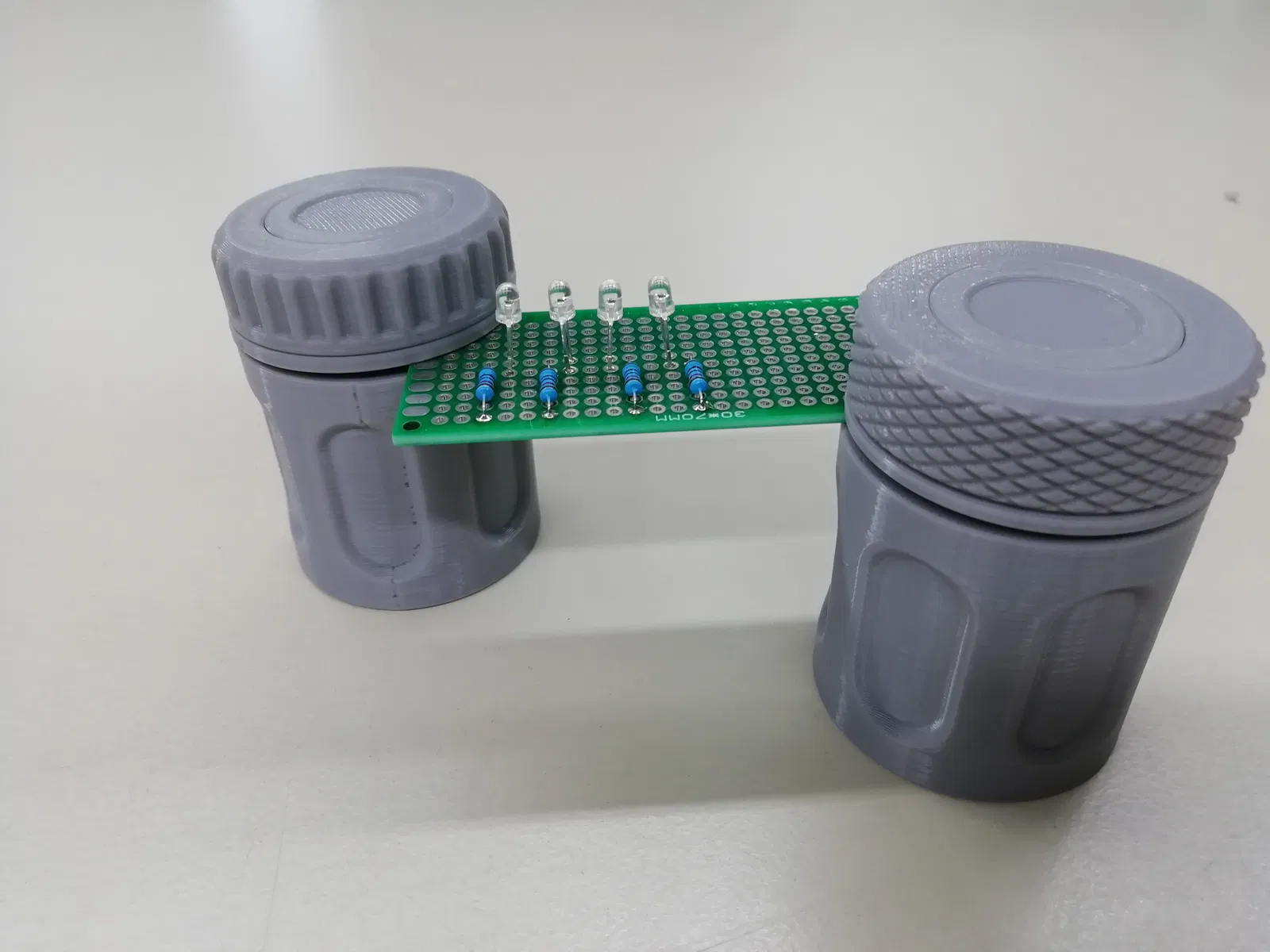

Kẹp PCB / Tay Thứ Ba Từ Tính

Chào mọi người,

Tui cần cái kẹp PCB hay còn gọi là "tay thứ ba" để hàn cho một dự án điện tử nhỏ sắp tới của tui. Tui thích ý tưởng từ mấy mẫu của vtjballeng và Hassla, nhưng tui lại thiếu mấy bộ phận mà họ dùng. Nên tui đã thiết kế lại cái mẫu này dựa trên mấy linh kiện tui có sẵn.

Kích thước: Thân kẹp = 40 mm x 40 mm (đường kính x chiều cao)

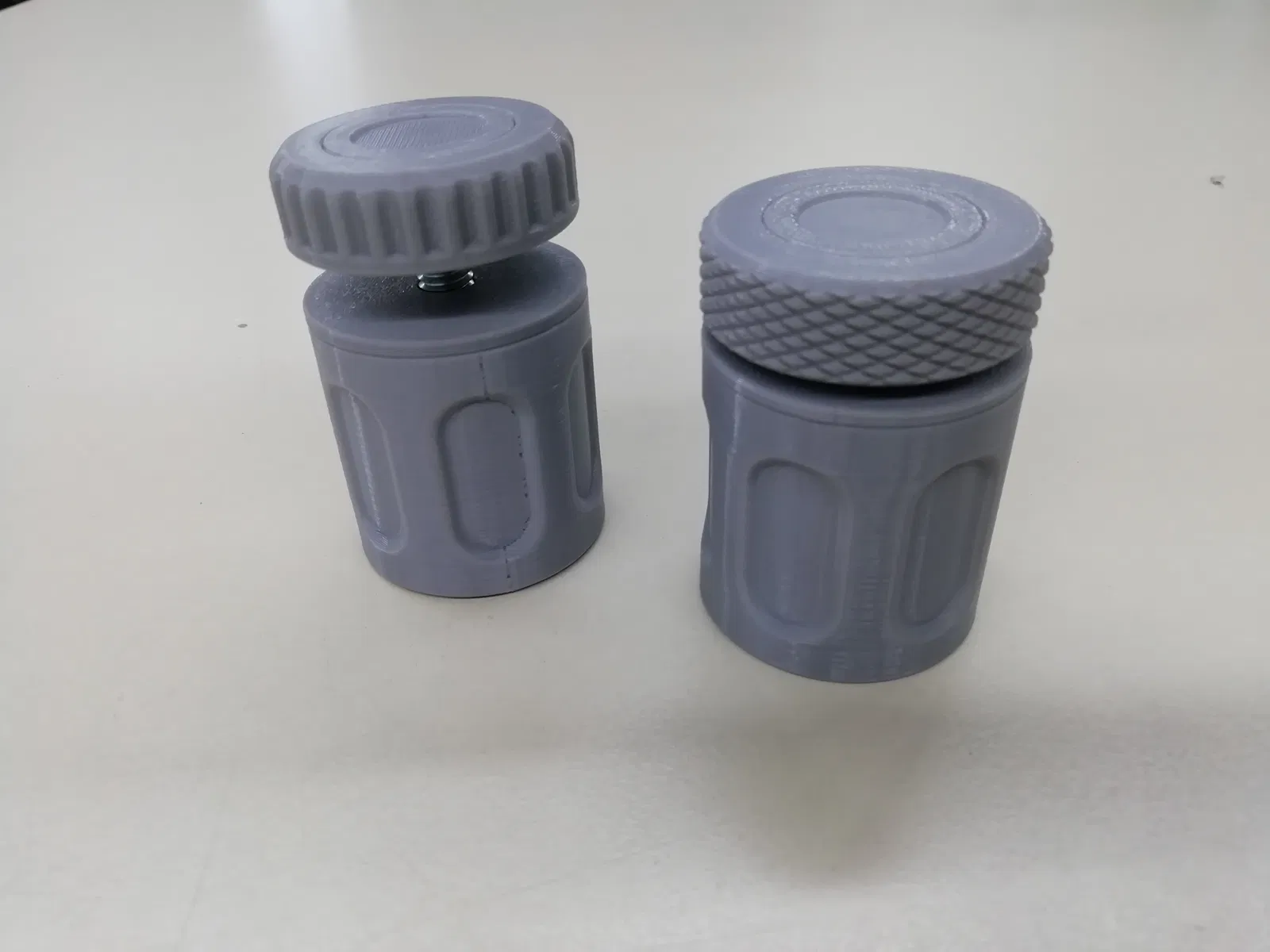

Có hai loại nắp vặn đi kèm, một loại có rãnh và một loại có vân.

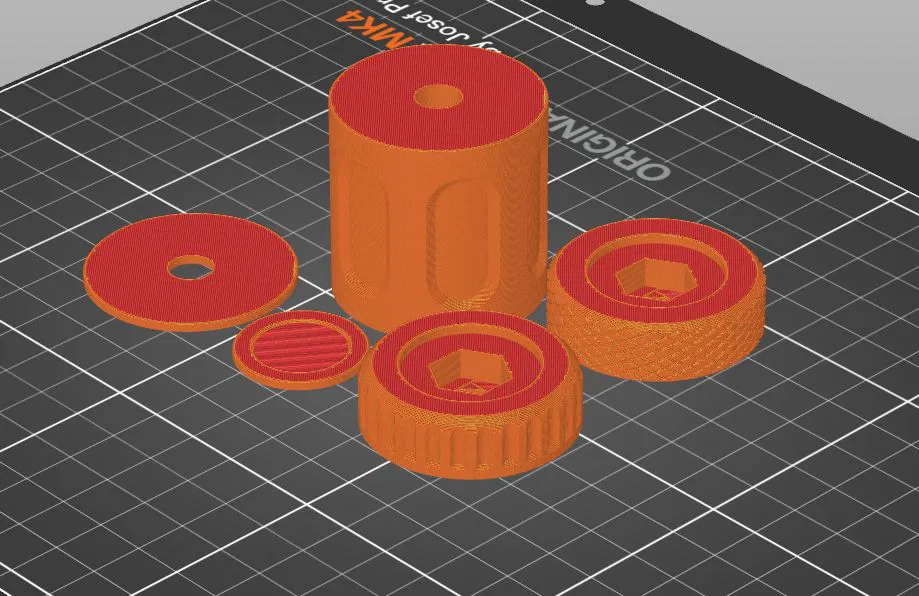

Cài đặt in của tui:

• Đầu phun: 0.4 mm

• Chiều cao lớp: 0.2 mm

• Tường: 4

• Ruột: 15% gyroid

• Chất liệu: rPLA

• Hỗ trợ: không

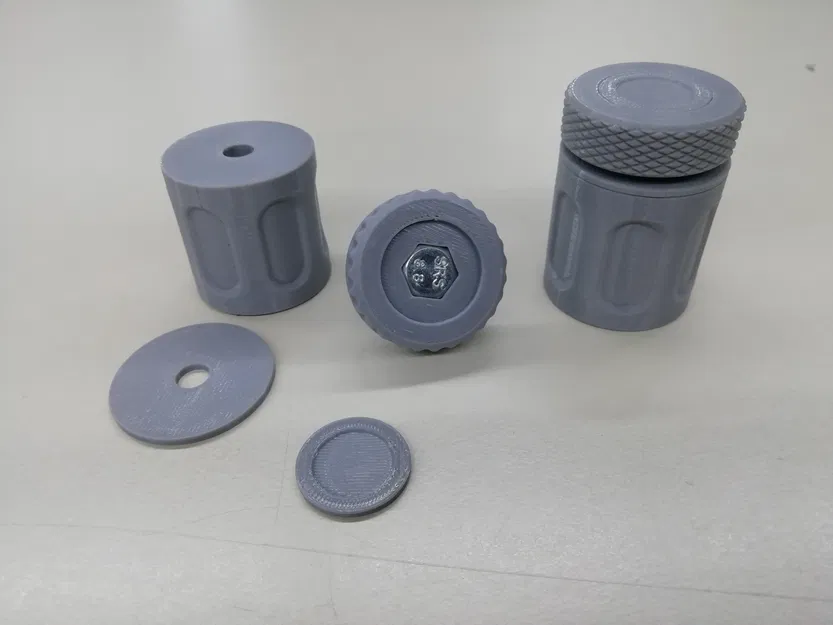

Vật liệu cần dùng:

• 1x đai ốc lục giác M8

• 1x ốc M8x30

• 3x nam châm 8 mm x 2,6 mm

Nếu bạn thích mẫu kẹp PCB của tui nhưng cần kích thước khác cho nam châm hoặc ốc lục giác, cứ hỏi tui nha. Nếu có thời gian, tui sẽ thêm phiên bản khác.

Chúc anh em in ấn vui vẻ!
