Xe trượt 2W cho Odroid H2/H3/H3+ với quạt gắn kèm

Remixed sled cho Odroid H2/H3/H3+

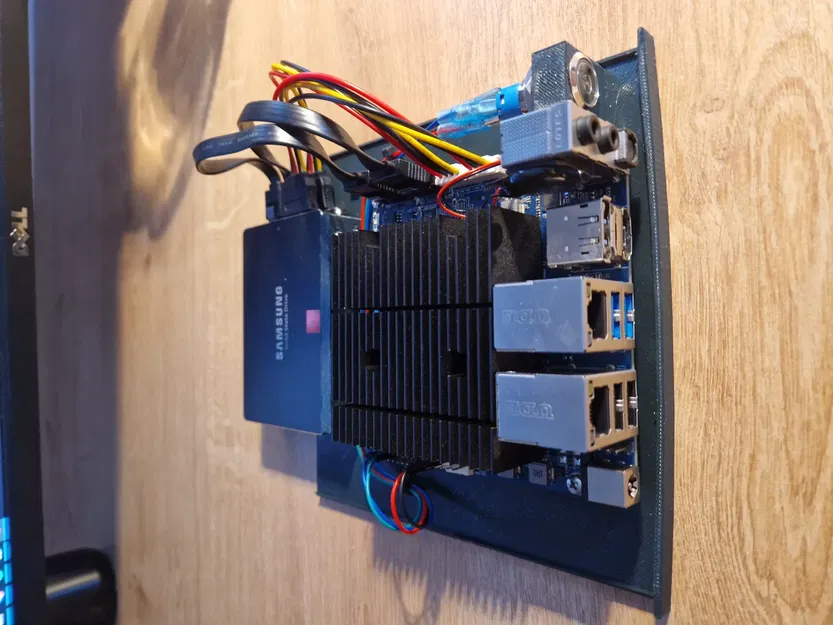

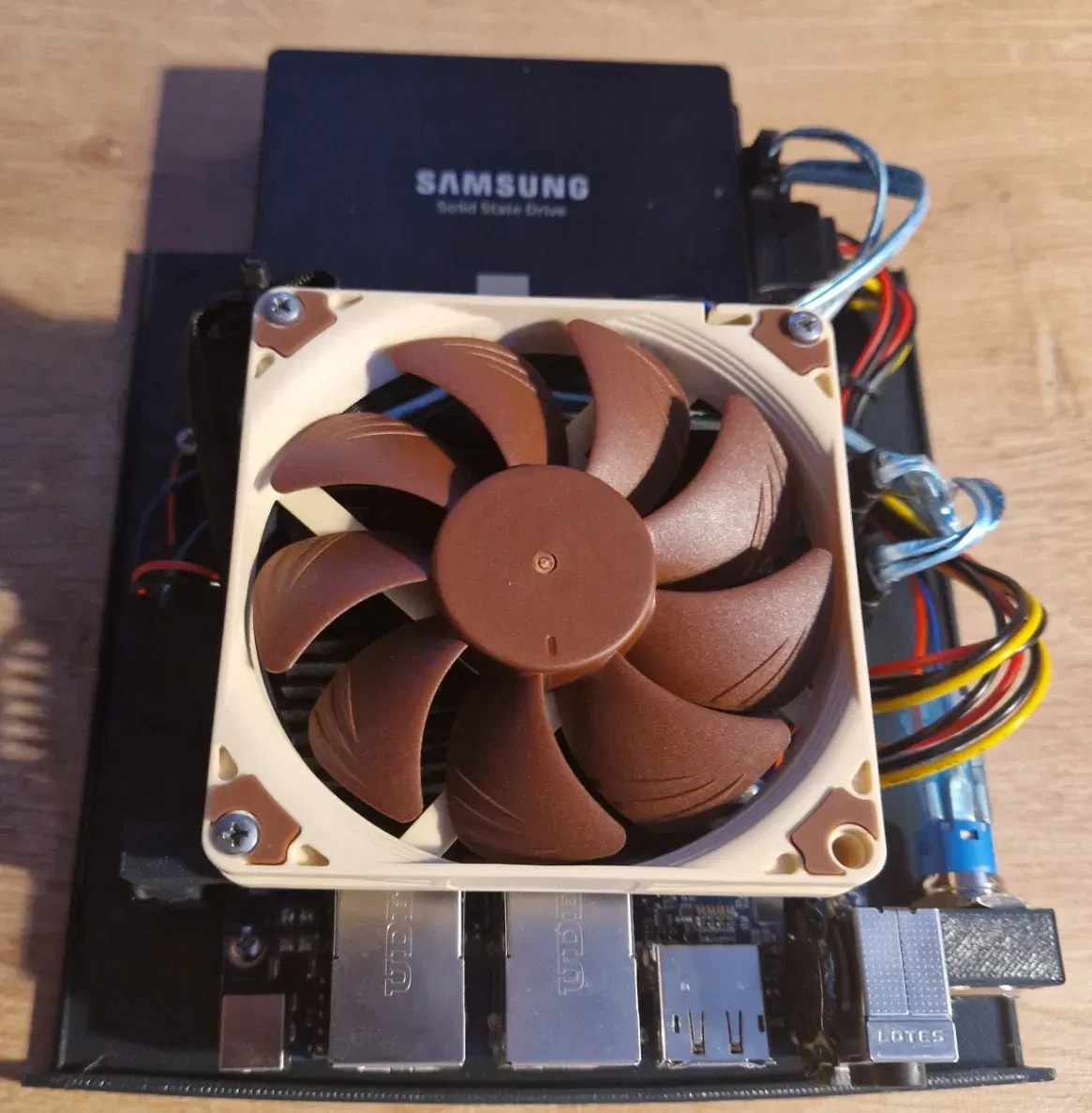

Mục tiêu là tạo ra một sled phù hợp với Odroid gắn quạt trong không quá 2U. Vì vậy, phần đế được ép để cho phép luồng không khí và lắp đặt thấp hơn. 2 SSD được gắn ở phía sau.

BAO GỒM:

• Giá gắn cho nút nguồn bên ngoài
• Giá gắn cho 2x SSD
• Kẹp nhỏ cho dây buộc 3mm để cố định dây nút nguồn và các dây sata/năng lượng dẫn đến các ổ đó
• Giá gắn quạt 92x92mm tùy chọn (2 lỗ ở bên hông được sử dụng để gắn giá đỡ quạt)
• V8 có một khe để gắn chip ESP8266 cho UART (khi kết nối đúng cho phép chuyển hướng console)

Tất cả các lỗ đều dành cho vít M3.

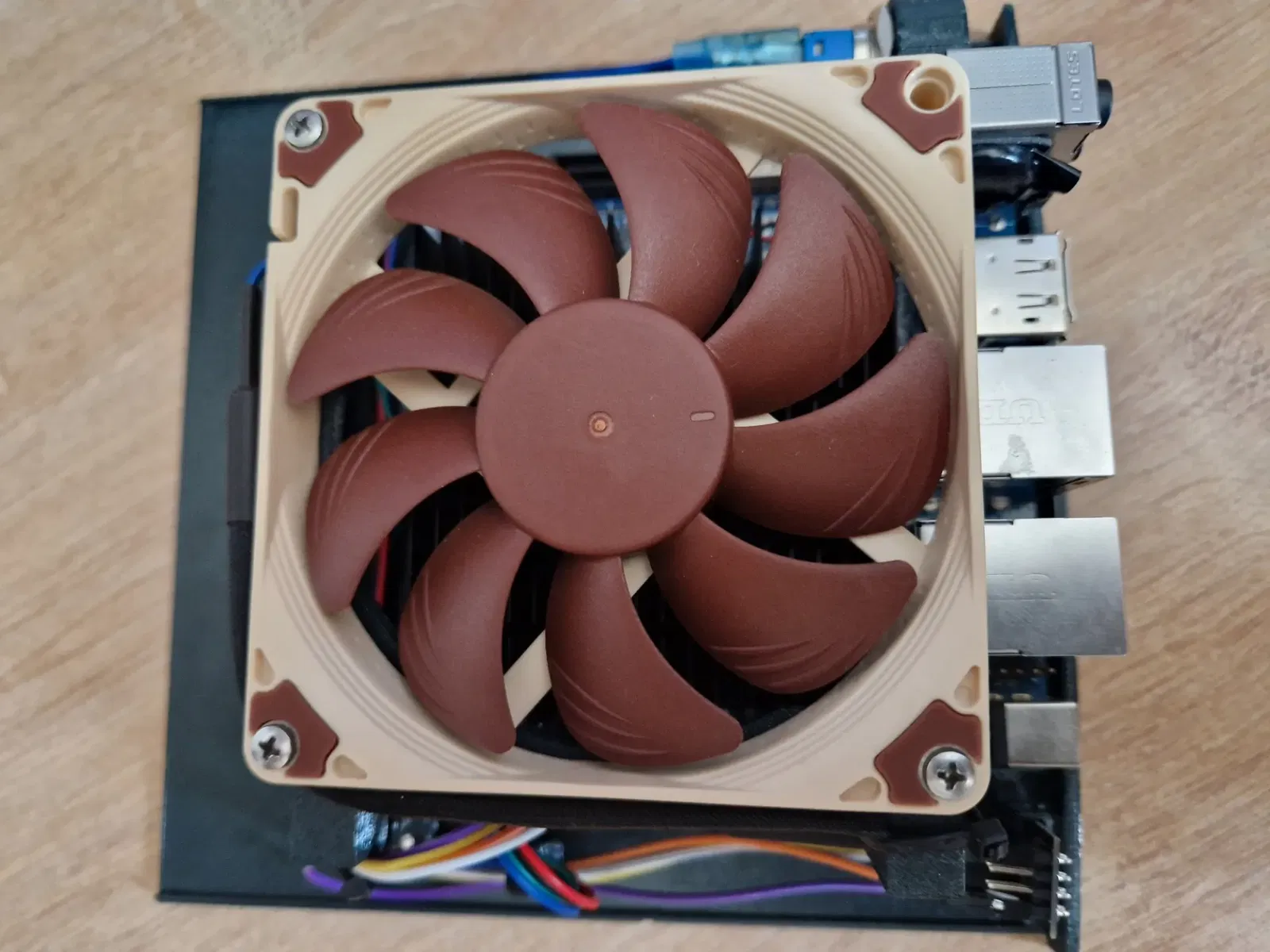

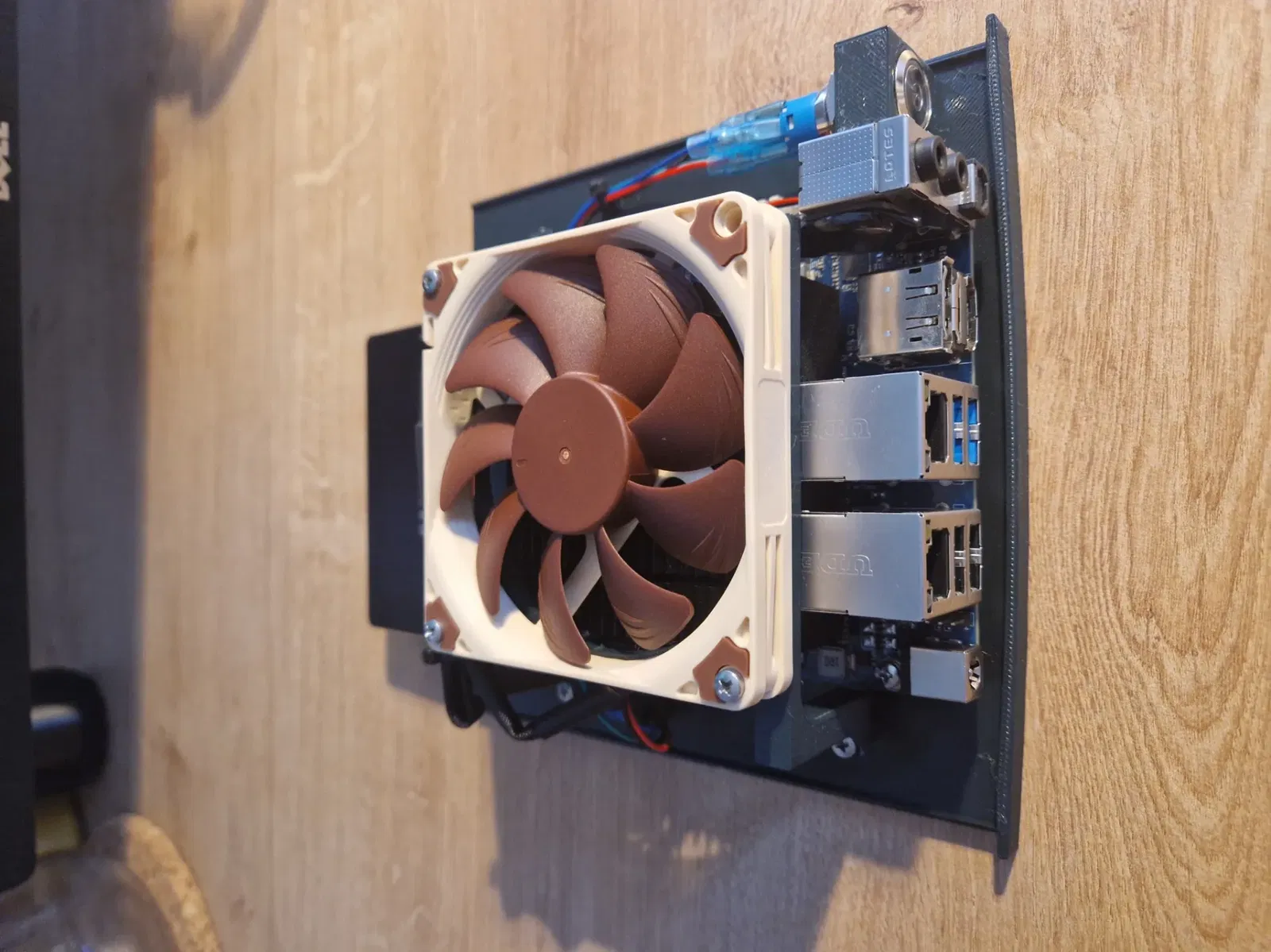

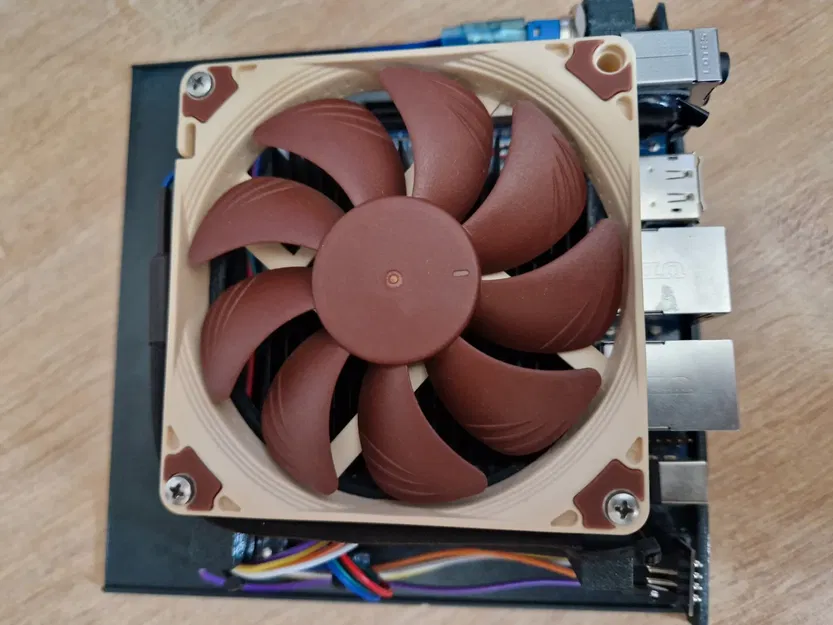

Giá gắn quạt tùy chọn được thiết kế cho quạt 92x92 mm. Quạt trong ảnh là Noctua NF-A9x14. Đây là một quạt có thiết kế thấp giúp giữ cho toàn bộ bên trong rack dưới 2U.

GẮN KẾT:

• Odroid - 4x M3x8
• 2x SSD - 4x M3x10
• [TÙY CHỌN] - Giá gắn quạt 2x M3x8
• [TÙY CHỌN] - NF-A9x14 3x M3x20 (Thay đổi cái này nếu sử dụng quạt khác)

CẬP NHẬT:

Cập nhật các phần ép nhỏ để chắc chắn hơn (đặc biệt là các giá gắn dây buộc nhỏ). Làm mịn mô hình.

TÀI NGUYÊN (Chủ yếu cho chuyển hướng console ESP8266):

• https://medium.com/@siloraptor/adding-a-remote-serial-console-to-an-odroid-c2-87f002ab6ba0
• https://wiki.odroid.com/odroid-h3/application_note/external_power_switch
• https://wiki.odroid.com/odroid-h3/hardware/io_expansion_gpio
• https://www.laskakit.cz/ai-thinker-esp-01s-esp8266-wifi-modul/
