Đầu nối Y Tham số cho Ống

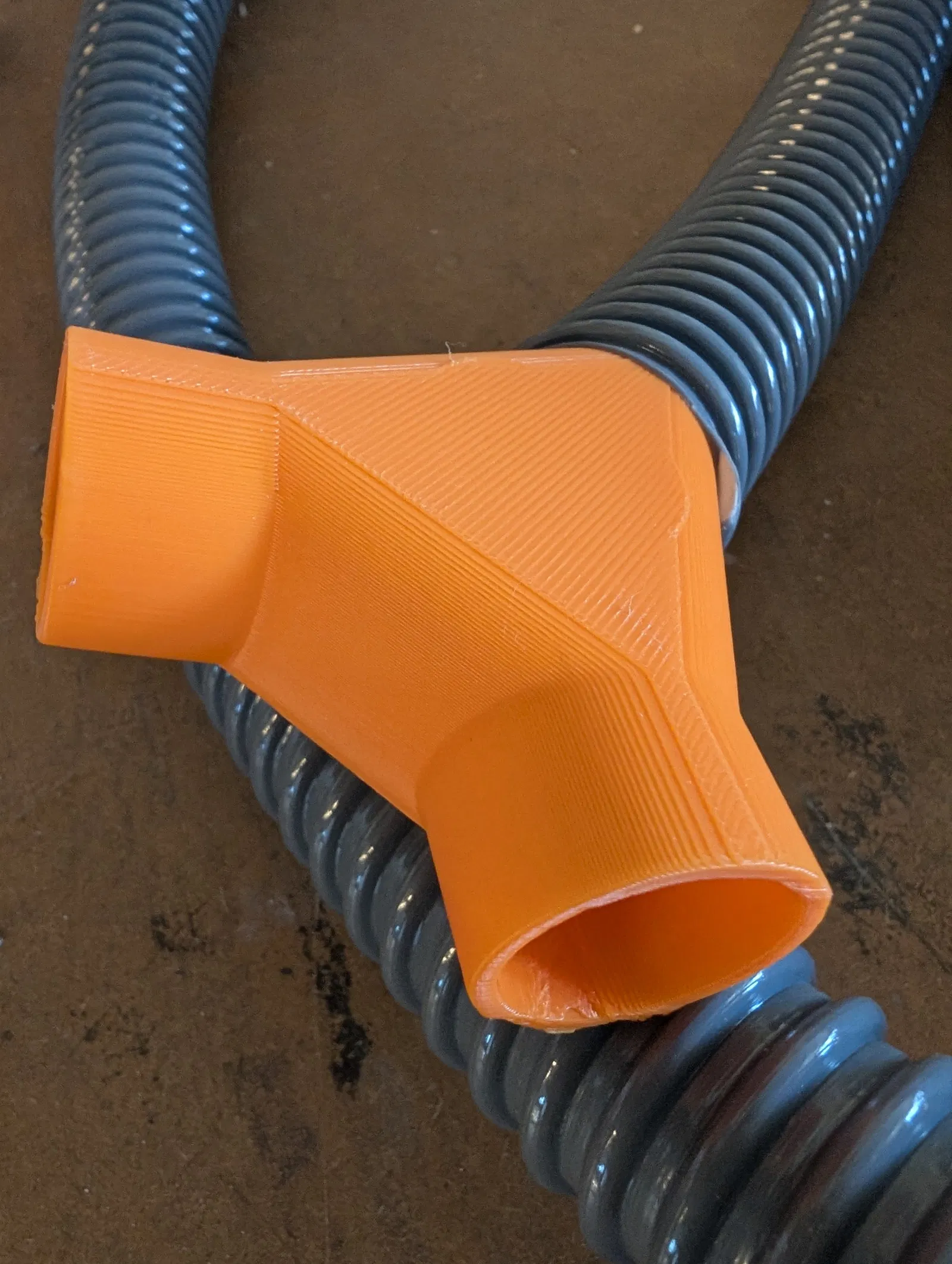

Một đầu nối Y tham số, chắc chắn được thiết kế để nối các ống bằng cách lắp vừa bên trong. Tùy chỉnh dễ dàng với OpenSCAD, lý tưởng cho các ứng dụng yêu cầu độ bền cao với PETG, ASA hoặc ABS.
Mô tả
Đặc điểm nổi bật
-
Lắp vừa bên trong: Thiết kế để trượt vào bên trong ống, tạo vẻ ngoài liền mạch và gọn gàng.
-
Bo góc gia cố: Có các "mạng" tham số giữa các nhánh để ngăn tách lớp và nứt do ứng suất tại mối nối.
-
Tùy chỉnh hoàn toàn tham số: Bao gồm tệp OpenSCAD để bạn có thể tùy chỉnh đường kính, góc và chiều dài vai cho phù hợp với ống của mình.
Cách tùy chỉnh

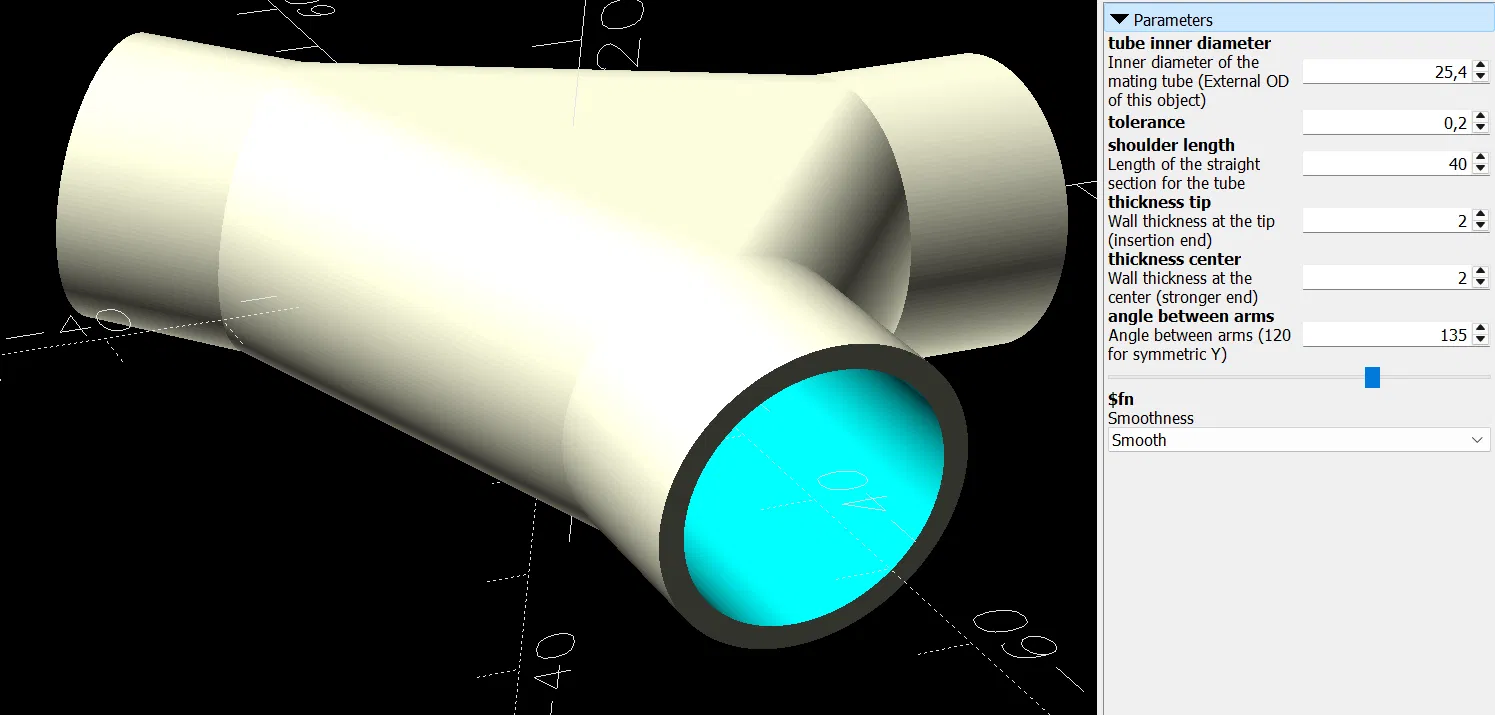

Nếu STL mặc định không vừa với ống của bạn, hãy tải xuống tệp .scad đi kèm và mở nó bằng phần mềm OpenSCAD miễn phí.
You có thể điều chỉnh các biến sau trong ngăn "Customizer" (Tùy chỉnh):
-
tube_inner_diameter: Đo đường kính bên trong ống của bạn. -
angle_between_arms: Thay đổi từ Y (120°) sang T (90°) hoặc bất kỳ góc nào khác. -
shoulder_length: Độ sâu mà đầu nối đi vào ống.
Hướng dẫn in
Chất liệu: Khuyến khích sử dụng PETG, ASA hoặc ABS để tăng cường độ bền kết cấu. Có thể dùng PLA cho các mẫu thử nghiệm nhẹ nhưng có thể bị biến dạng dưới tải trọng.
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
