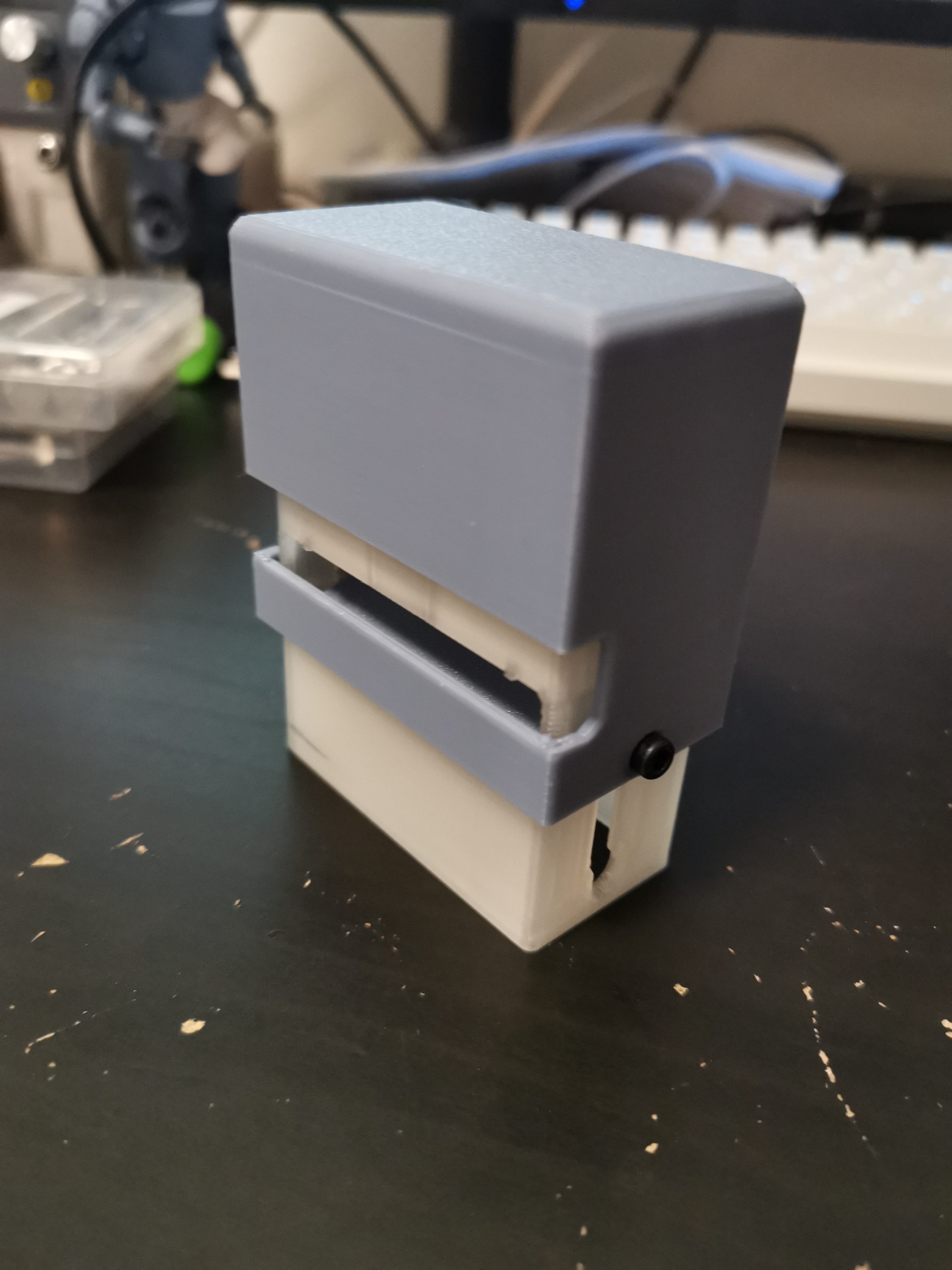

Con Dấu Tự Đóng Mực Auto Stamp 47x18mm

Đây là bản chỉnh sửa từ con dấu tự nhận mực của Devrosx.

Tôi đã sửa lại mô hình và thêm một số thiết kế để chúng ta có thể sử dụng vít để cố định trục xoay giữa vỏ và khay đựng con dấu. Điều này giúp con dấu xoay trơn tru hơn và đáng tin cậy hơn nhiều.

====== Linh kiện không in cần có ======

2x vít m3 8mm

1x lò xo nén có đường kính ngoài ½", chiều dài ≥ 1 ½" và chiều cao khi nén ≤ ½"

1x khay mực trodat 4912 (từ amazon hoặc aliexpress)

===== In ấn =====

Không cần dùng loại nhựa in đặc biệt. PLA / PETG đều hoạt động tốt.

In bằng hỗ trợ cây (tree support), việc gỡ bỏ hỗ trợ cho phần thân có thể hơi khó khăn và cần dùng kìm để lắc, hãy cẩn thận với phần cửa sổ xung quanh khu vực lắp khay mực - phần thành ở đó mỏng hơn nên hãy cẩn thận khi cạy hỗ trợ ở đó.

====== Khay con dấu ======

Tôi chỉ cung cấp một ví dụ - bạn sẽ muốn in bộ phận này bằng TPU, và tôi thấy tốt nhất là đặt nó với mặt có mực hướng xuống dưới, vì điều này cho bạn bề mặt phẳng nhất để nhận mực.

Nhưng để in theo cách này, bạn sẽ cần sử dụng hỗ trợ, và TPU bám dính rất tốt, vì vậy việc gỡ bỏ hỗ trợ có thể là một thách thức nếu chữ của bạn nhỏ hoặc hình ảnh rất chi tiết.

Trong một số trường hợp, con dấu âm có thể là một lựa chọn tốt hơn, vì bạn có thể đơn giản là để TPU bắc cầu qua không gian âm.

Sau khi khay con dấu được in xong, chỉ cần dùng băng dính hai mặt để cố định nó vào khay giữ.

====== Lắp ráp ======

Thả lò xo vào phần nhô ra hình chữ thập bên trong bộ phận vỏ.

lắp phần thân vào - với phần cắt ở bên cạnh cùng phía với phần cắt ở bên cạnh của vỏ, và căn chỉnh lò xo với phần nhô ra hình chữ thập ở đáy của phần thân.

lắp khay con dấu vào - mặt phẳng hướng xuống dưới vào bên trong thân, chuẩn bị sẵn tua vít của bạn.

Nhấn nhẹ phần thân xuống để nó chìm vào vỏ, và căn chỉnh lỗ vít của vỏ với lỗ vít của khay con dấu và siết chặt ốc. Lặp lại ở phía bên kia. (Lưu ý, trong giai đoạn này hãy giữ mặt phẳng của khay con dấu úp xuống, và giữ nó gần đáy khoang của thân)

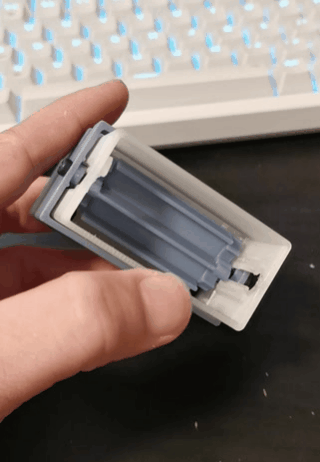

Sau khi cả hai bên ốc được siết chặt, việc lắp ráp đã hoàn tất. Và bạn sẽ thấy cơ chế con dấu hoạt động như thế này

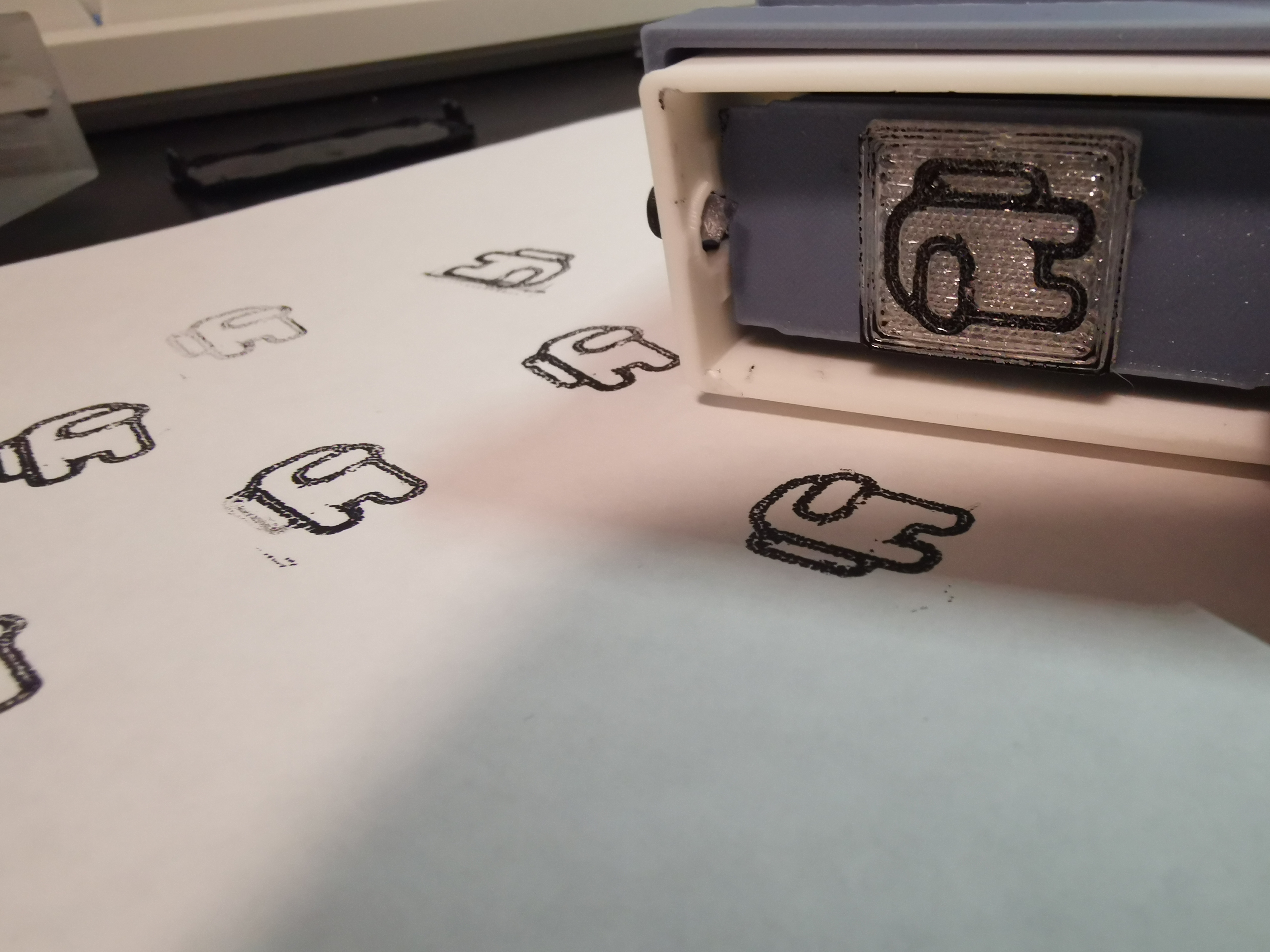

Sau khi khay con dấu xoay trơn tru, bạn có thể dán khay con dấu vào, và đặt khay mực Trodat 4912 vào và thử nghiệm.

====== Tìm nguồn lò xo ======

Mặc dù tôi chưa thử nghiệm, lò xo này từ Amazon có thông số kỹ thuật phù hợp và nên đáp ứng được yêu cầu.

Nếu bạn có sẵn dây đàn piano, máy khoan và thanh gỗ 3/8 inch, bạn cũng có thể tự tay làm lò xo của mình: (Tôi sử dụng dây đàn piano .037" cho việc này, nhưng tôi nghĩ bất kỳ thứ gì trong khoảng 0.03 ~ 0.05" đều hoạt động)

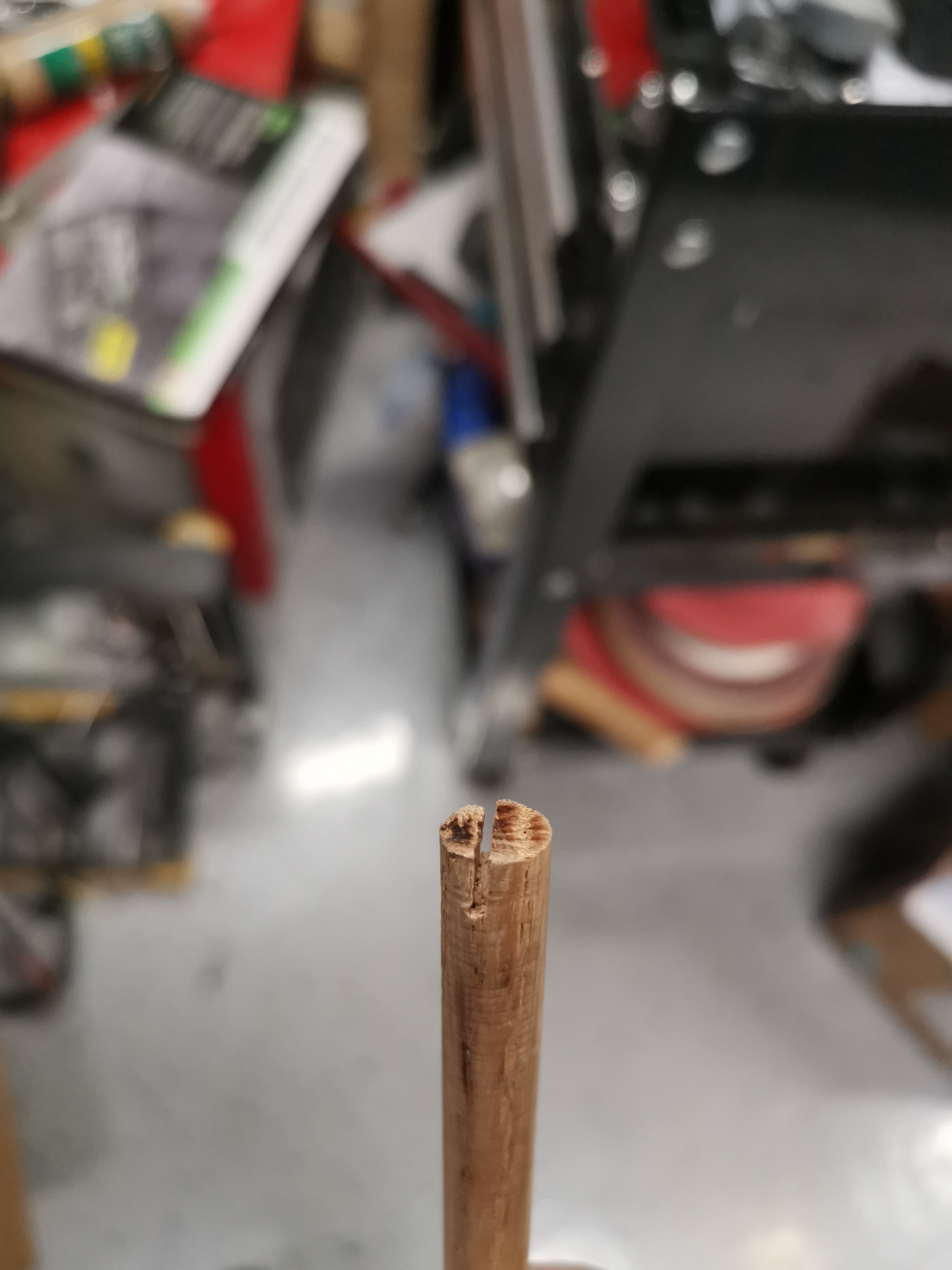

Cắt một rãnh ở cuối thanh gỗ 3/8" như thế này

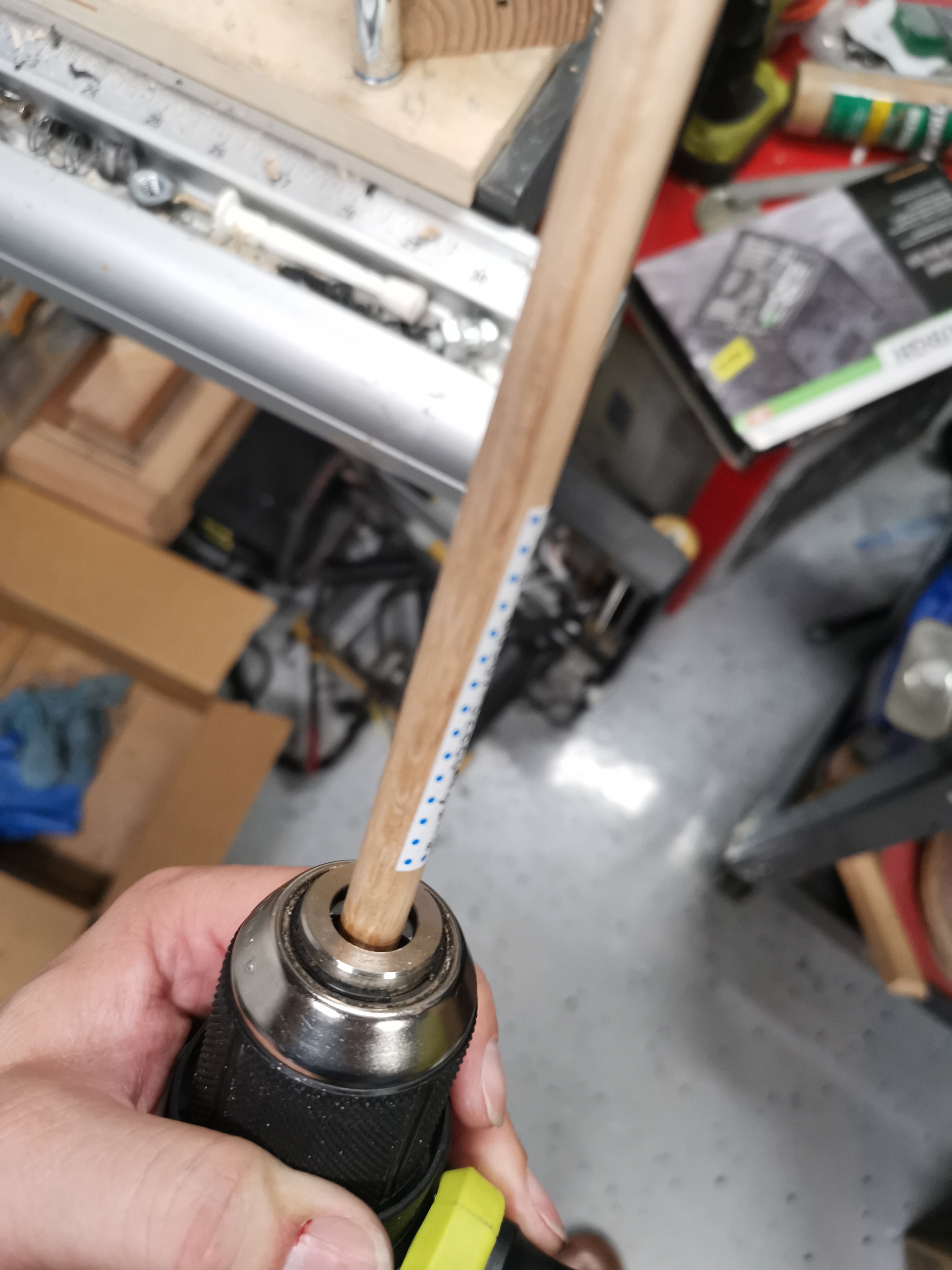

Đặt thanh gỗ vào máy khoan, và luồn một đầu dây đàn piano vào.

Bắt đầu máy khoan ở tốc độ khoảng ⅓ đến nửa vòng, dùng tay dẫn dây đàn từ từ đi xuống. Đừng đi quá nhanh nếu không nó có thể văng ra ngoài - nhưng đi quá chậm cũng có thể làm vòng xoắn không đều.

Sau khi bạn có một cuộn dây đàn piano dài ít nhất 15 vòng, hãy dừng máy khoan và tháo dây đàn ra khỏi thanh gỗ. Nó bây giờ sẽ có đường kính ngoài khoảng 1/2 ~ 5/8 "

Dùng kìm cắt để cắt bỏ phần thẳng, sau đó giữ lại khoảng 10 đến 12 vòng cuộn - quá nhiều vòng có thể làm chiều cao khi nén quá cao.

Bạn muốn chiều cao nghỉ cuối cùng của lò xo lớn hơn một chút so với 1 ½" - một lần nữa, hãy dùng kìm để điều chỉnh cuộn dây sao cho nó có chiều cao phù hợp.
