Hộp Chống Ẩm Hộp Ngũ Cốc Filamentalist Không Khoan

Sau khi thử nghiệm nhiều giải pháp khác nhau cho nhu cầu về hộp chống ẩm cho cuộn filament của mình, tôi quyết định tự thiết kế một cái. Tôi thực sự thích hệ thống "Ultimate Cereal Box Enclosure" của GunPlaMark, nhưng lại muốn sự ổn định của Filamentalist cho nhu cầu rút dây của mình. Tôi cũng muốn có một hệ thống hộp chống ẩm bằng hộp ngũ cốc dễ quản lý hơn mà tôi có thể gắn theo nhiều cách khác nhau. Dưới đây là một số tính năng của hệ thống này:

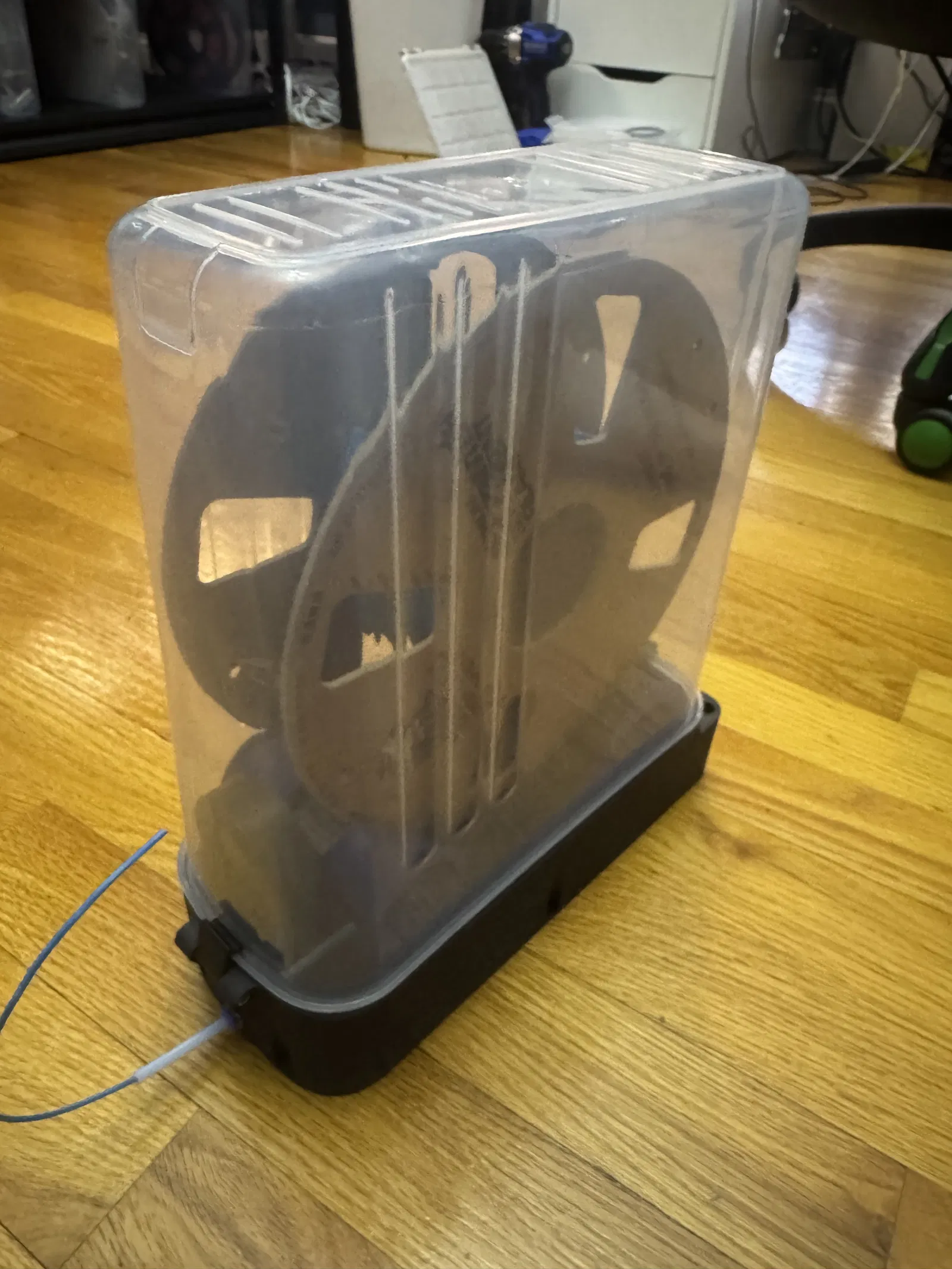

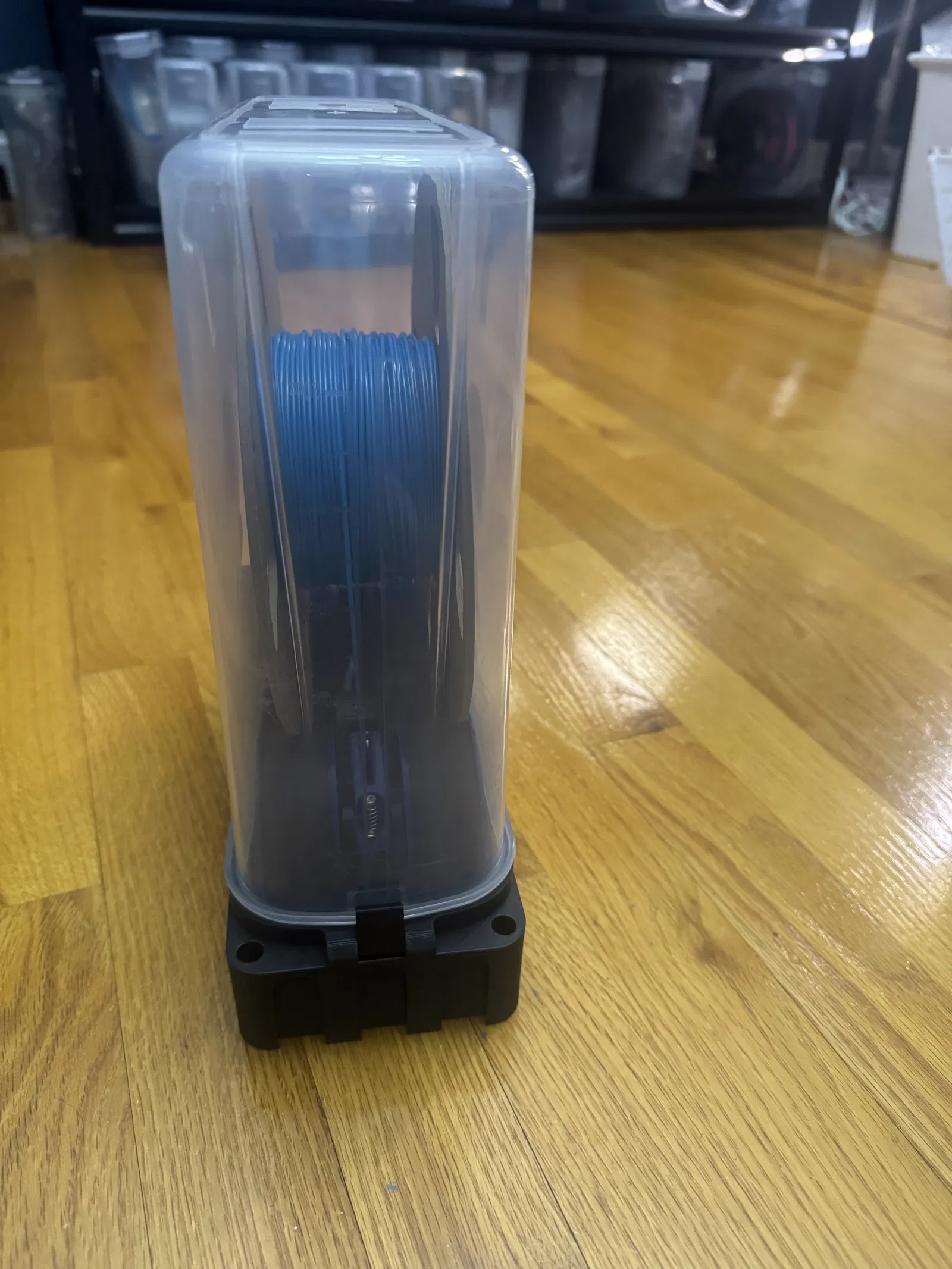

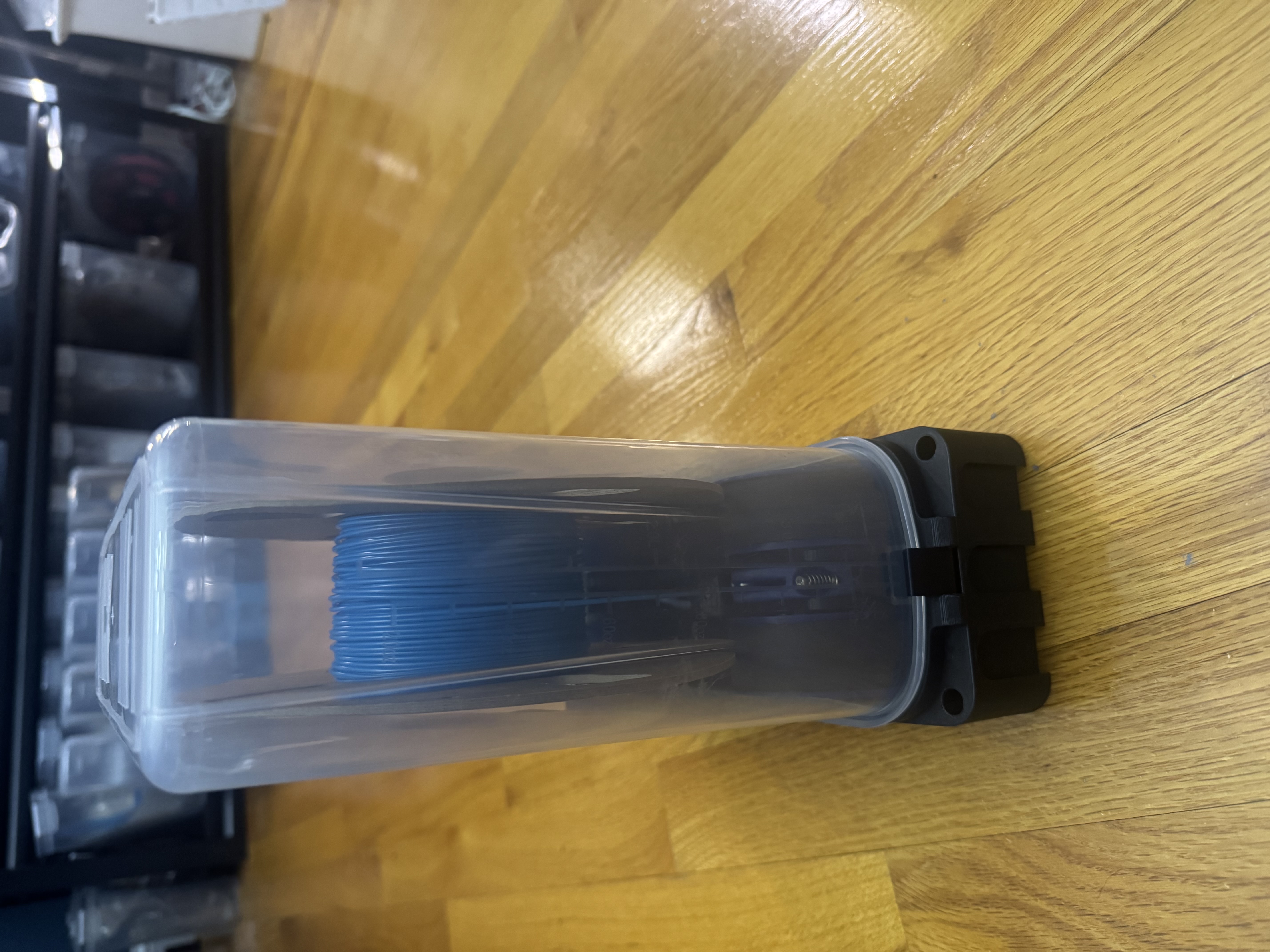

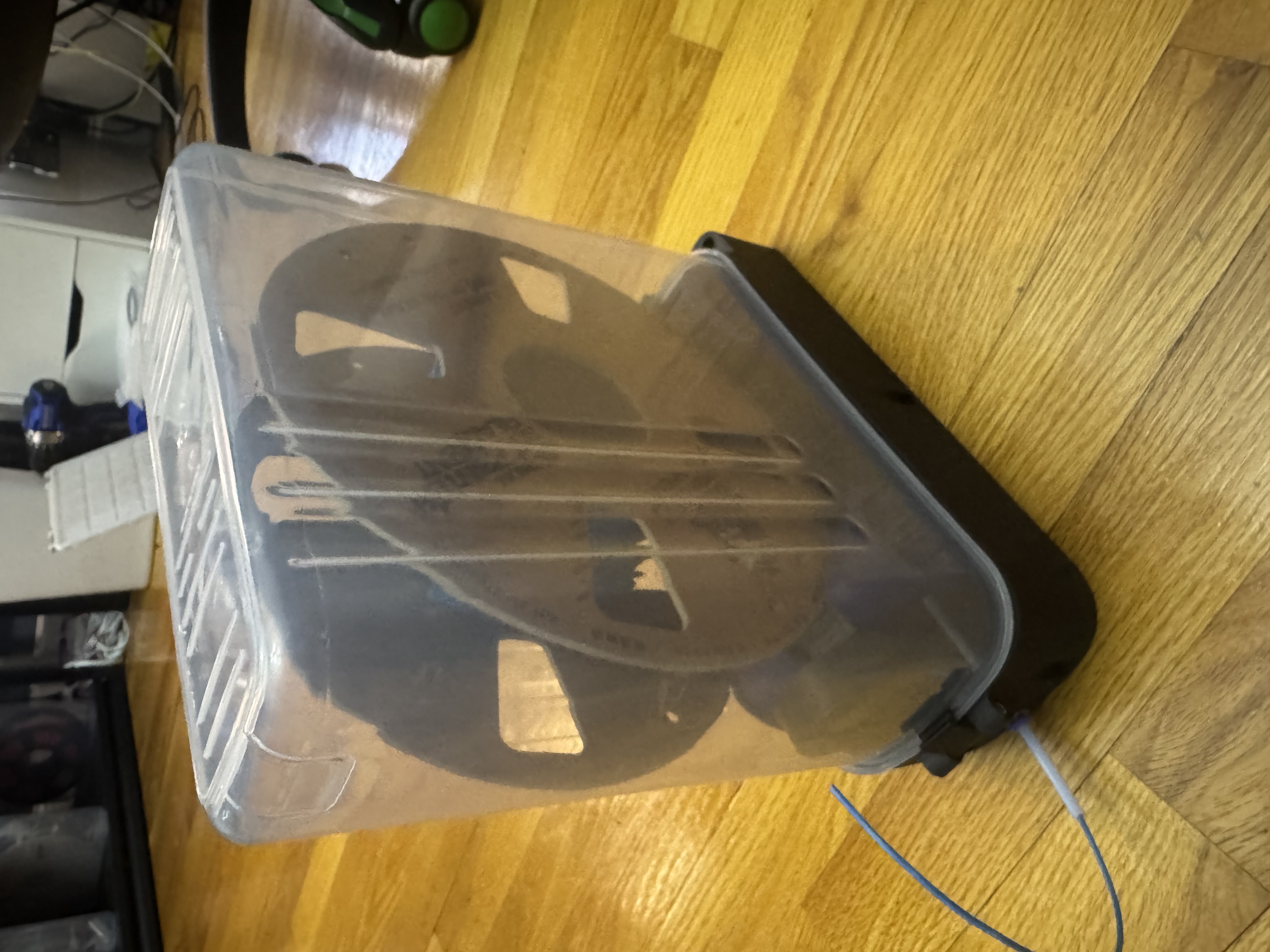

• Tương thích với các hộp ngũ cốc có sẵn phổ biến ở Bắc Mỹ (như cái này trên amazon: https://www.amazon.com/dp/B07NP98YKY)

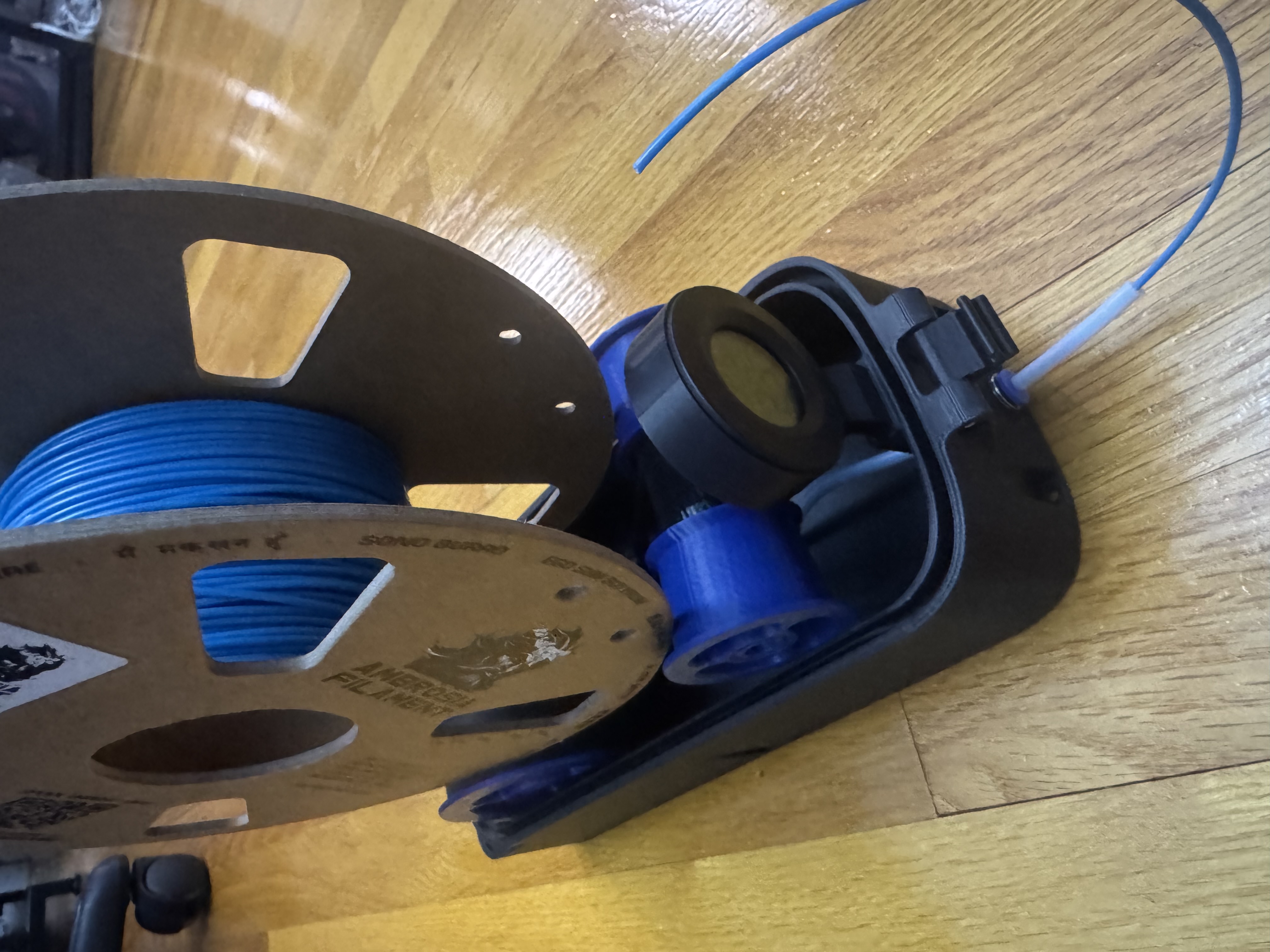

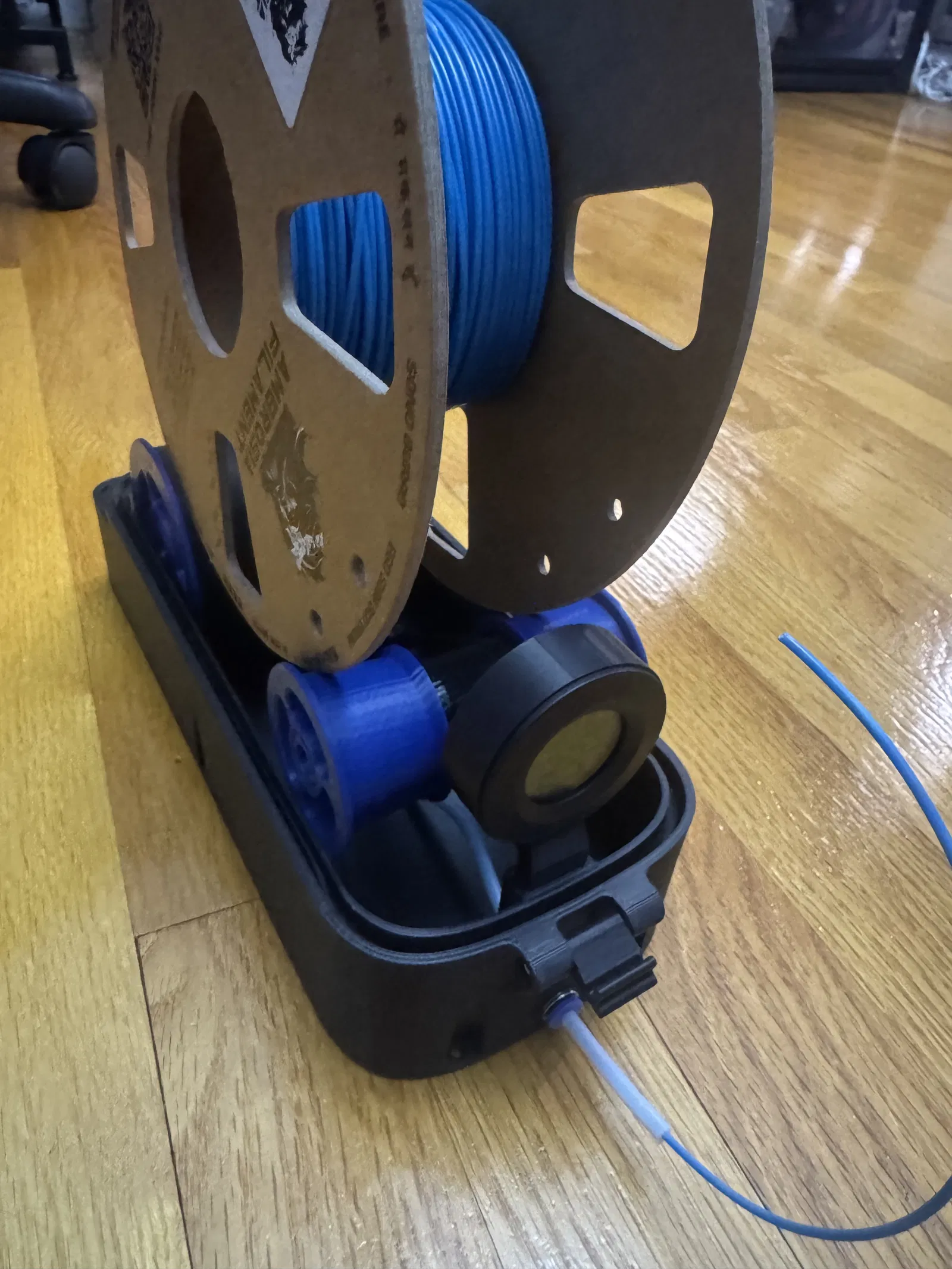

• Có thể hoạt động như một hộp chống ẩm riêng lẻ hiệu quả cho cuộn filament bằng cách sử dụng bộ cuốn thụ động của Filamentalist và gắn vào đế ray 2020 của họ.

• Chứa được đồng hồ đo độ ẩm hình chữ nhật hoặc hình tròn để dễ dàng quan sát.

• Có nhiều tùy chọn gắn kết (3 lỗ M3 ở đế để gắn vào ray, hoặc đế gắn phía sau để gắn vào multiconnect (hỗ trợ các tùy chọn gắn opengrid và multiboard))

• Sử dụng gioăng cao su ở nắp hộp ngũ cốc để đảm bảo độ kín tốt hơn.

• Cho phép xếp chồng chúng lên nhau một cách hiệu quả khi đang được gắn.

• Hỗ trợ các bộ phận gắn ống PTFE PC4-M10 hoặc ECAS04.

• Tất cả các bộ phận đều vừa với khay in thông thường của Prusa/Bambu.

Đây là một mô hình OpenSCAD có thể tùy chỉnh, sử dụng các thư viện BOSL2 và bosl2-parts.

Phần cứng:

• 1x Ren cấy đồng M3 (cho đế Filamentalist)

• 1x Vít M3 8mm (cho đế Filamentalist)

• 2x Vít M3 30mm (cho bản lề)

• 2x Đai ốc M3 (cho bản lề)

• 1x Đầu nối PC4-M10 hoặc ECAS04

• (Tùy chọn) Vít M3 để gắn đáy hộp.

• Tái sử dụng gioăng cao su từ nắp hộp ngũ cốc.

Ghi chú in bổ sung:

Thêm các lớp thành và lớp trên cùng có thể cải thiện độ kín khí tùy thuộc vào chất lượng máy in của bạn.

Các giá đỡ đồng hồ đo độ ẩm là phần duy nhất cần vật liệu hỗ trợ.
