Ford Fiesta - Móc Nhả Nắp Capo

Chào mọi người,

mô hình này là một bộ phận thay thế cho chiếc xe cũ của tôi (Ford Fiesta, đời 2009) bị hỏng cơ chế nhả nắp capo.

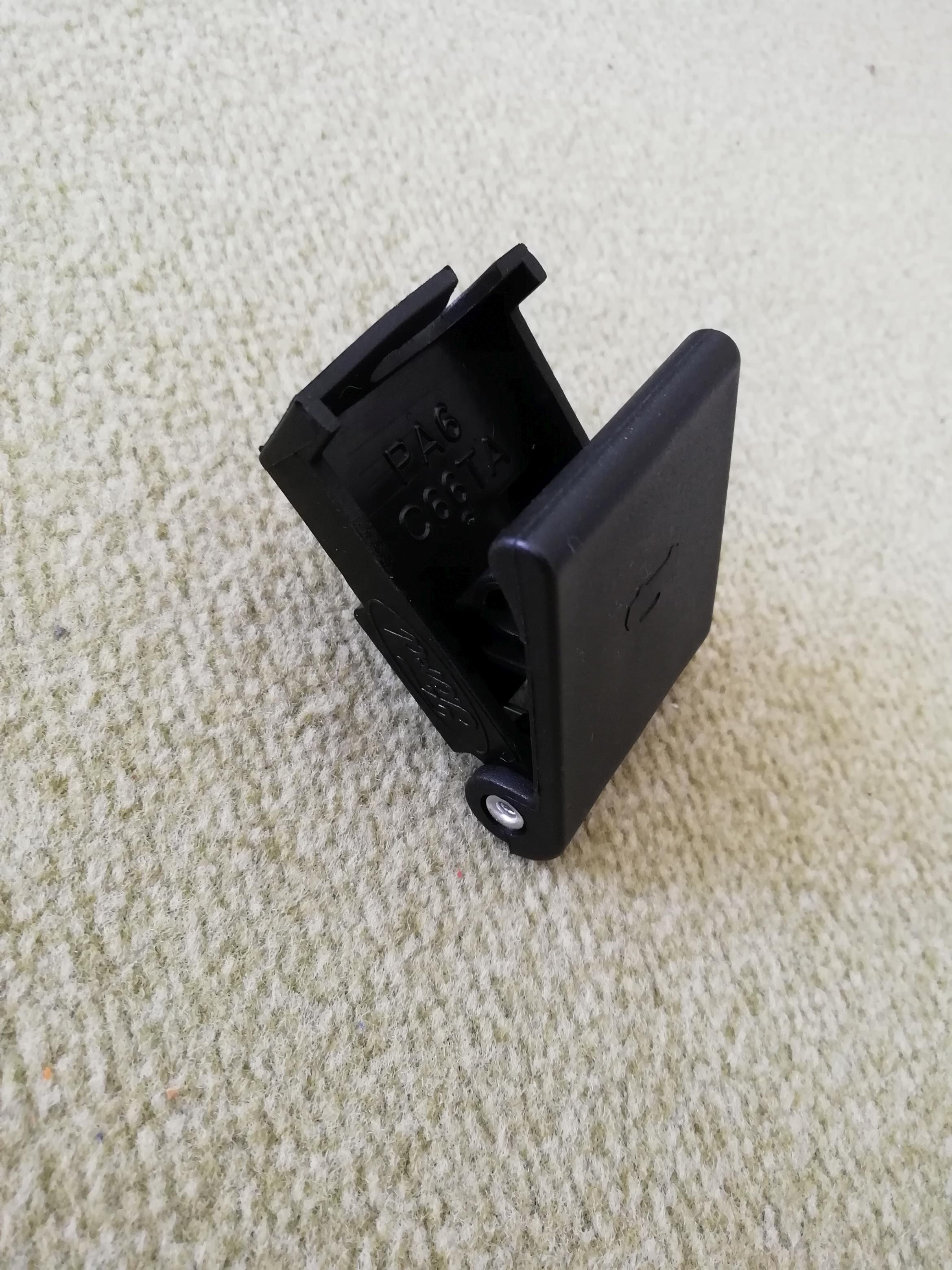

Bộ phận nhựa giữ dây Bowden và hoạt động như cần gạt để mở mui xe đã bị gãy và không còn giữ được dây Bowden nữa (xem hình).

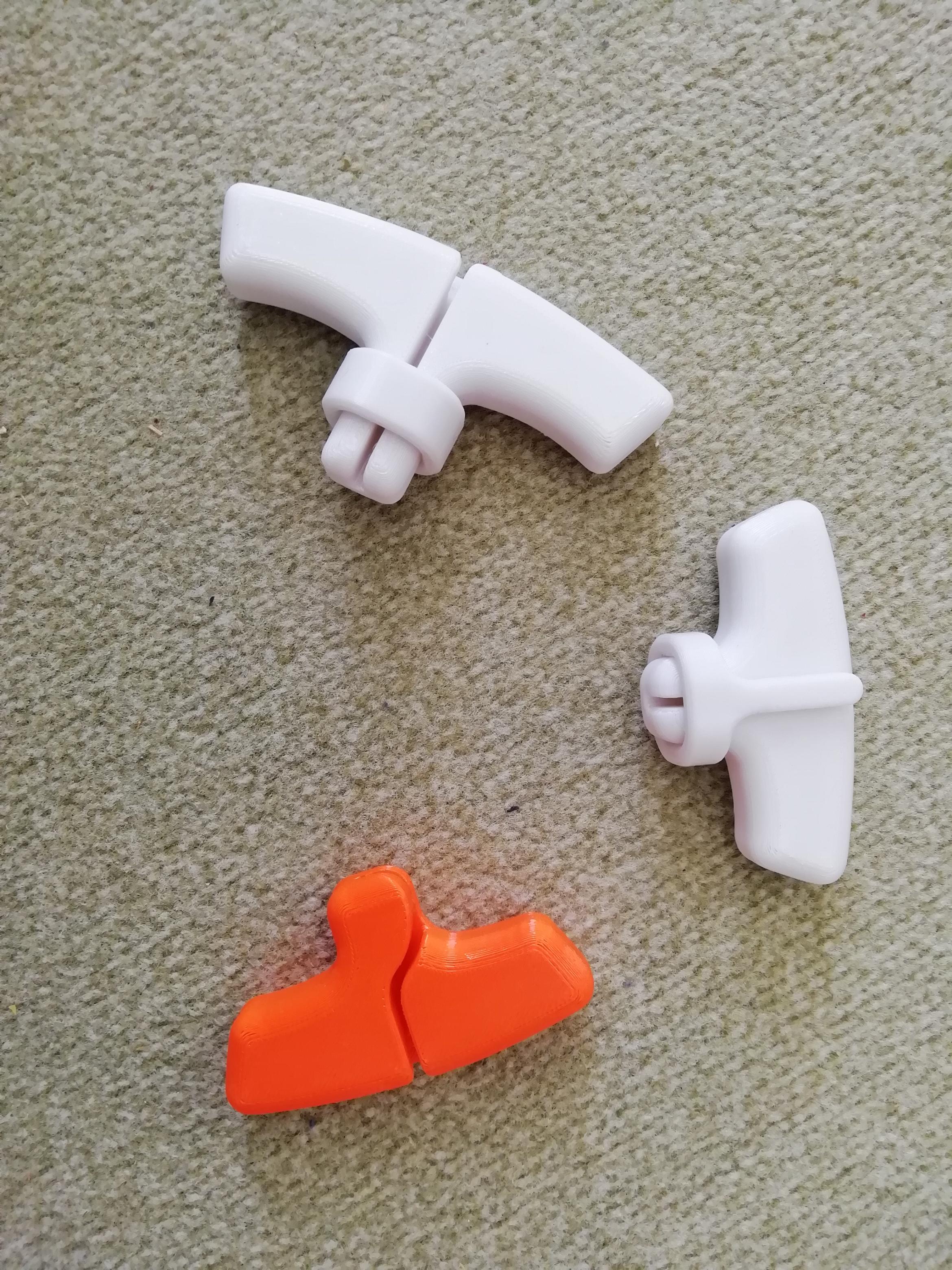

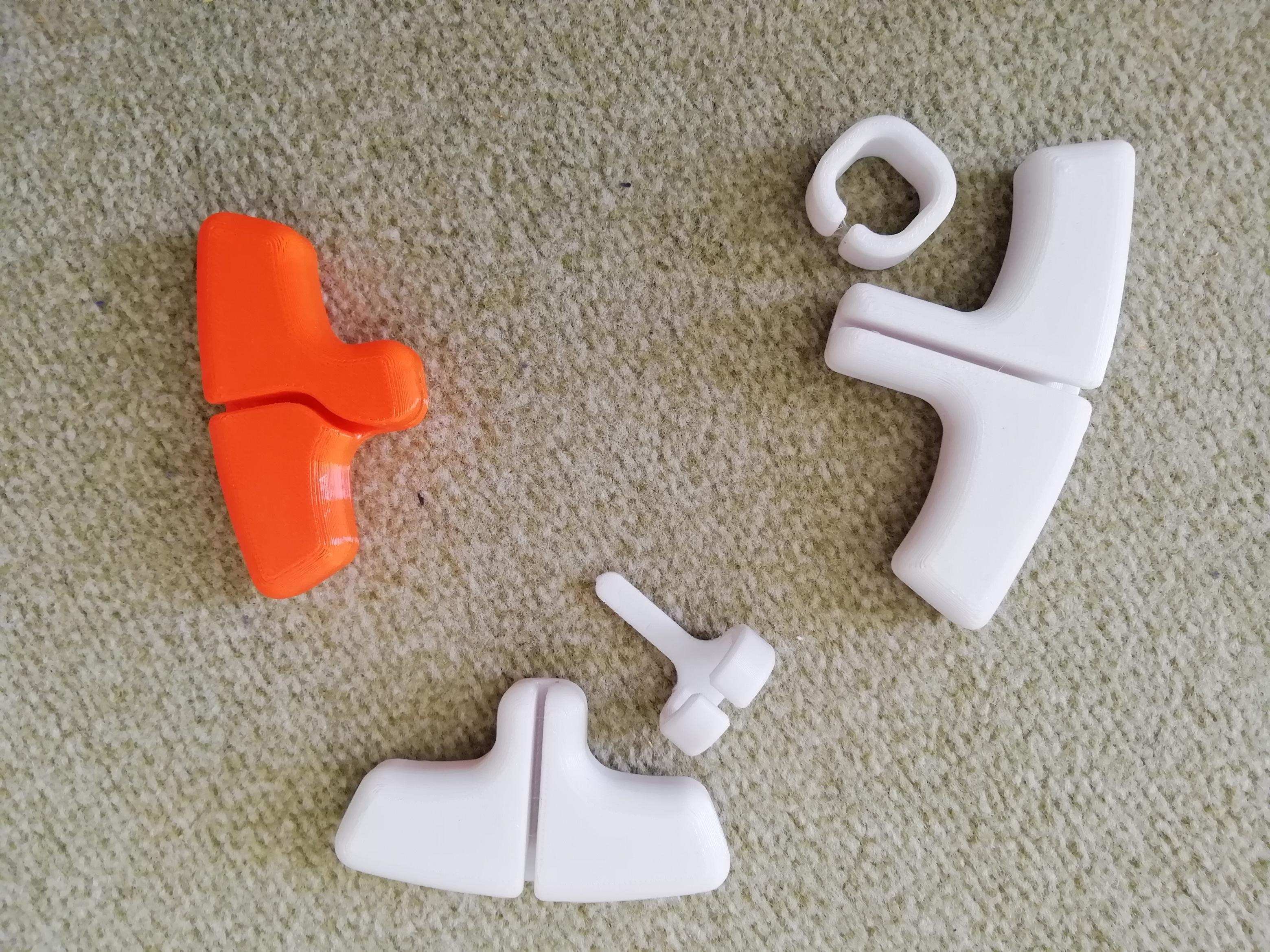

Tôi đã thiết kế 3 phiên bản:

• Một phiên bản lớn & một phiên bản nhỏ hơn với lỗ đi vào cho dây Bowden và các kẹp khóa (màu trắng) (chưa thử nghiệm)
• Một phiên bản nhỏ không cần kẹp khóa

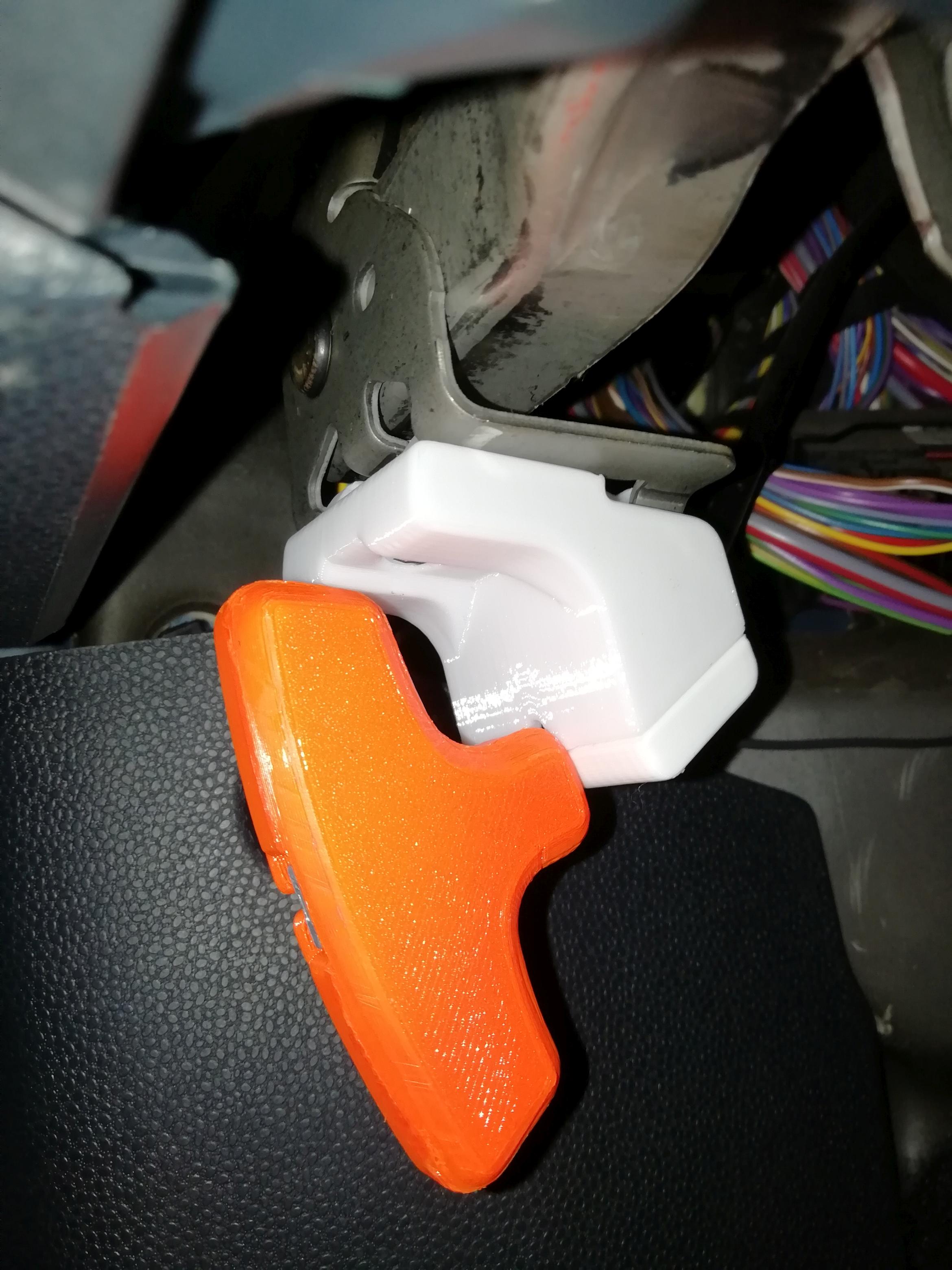

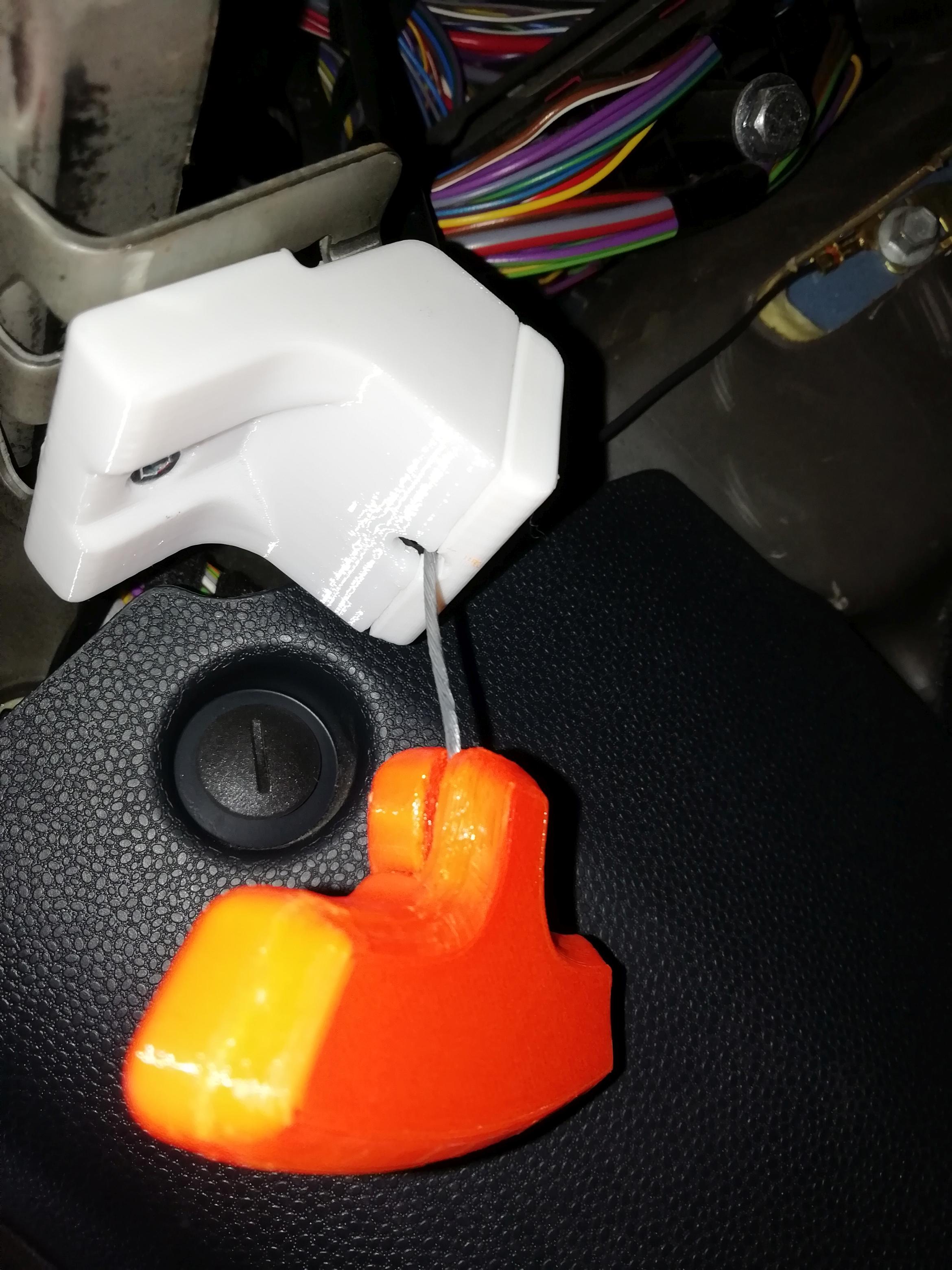

Tôi đang sử dụng phiên bản màu cam vì nó vừa vặn nhất. Phần đầu dây Bowden có các thông số sau: dài 10 mm, đường kính: 5.85 mm, đường kính dây: ~1.6 mm

Chỉ có một điểm trừ cho bộ phận thay thế của tôi: Bộ phận gốc có một điểm dừng cho vỏ cáp Bowden và cần gạt trong một khối. Giải pháp của tôi chỉ là một cái móc, nên tôi phải dùng tay kia giữ vỏ cáp để nhả mui xe. Nhưng nó vẫn hoạt động...

Cài đặt in của tôi:

Tay nắm:

• Đầu phun: 0.4 mm
• Chiều cao lớp: 0.2 mm
• Tường: 6
• Lòng trong: 25% gyroid
• Vật liệu: PETG

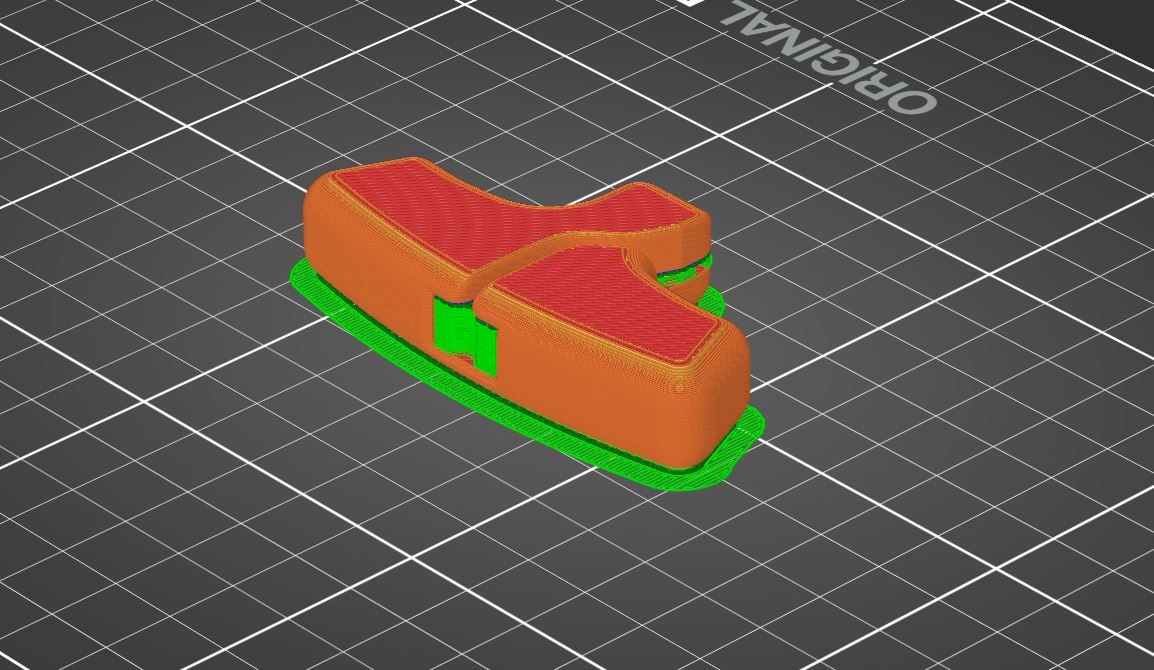

• Hỗ trợ: có, xem hình

Giá đỡ cáp:

• Đầu phun: 0.4 mm
• Chiều cao lớp: 0.25 mm
• Tường: 5
• Lòng trong: 15% gyroid
• Vật liệu: PETG

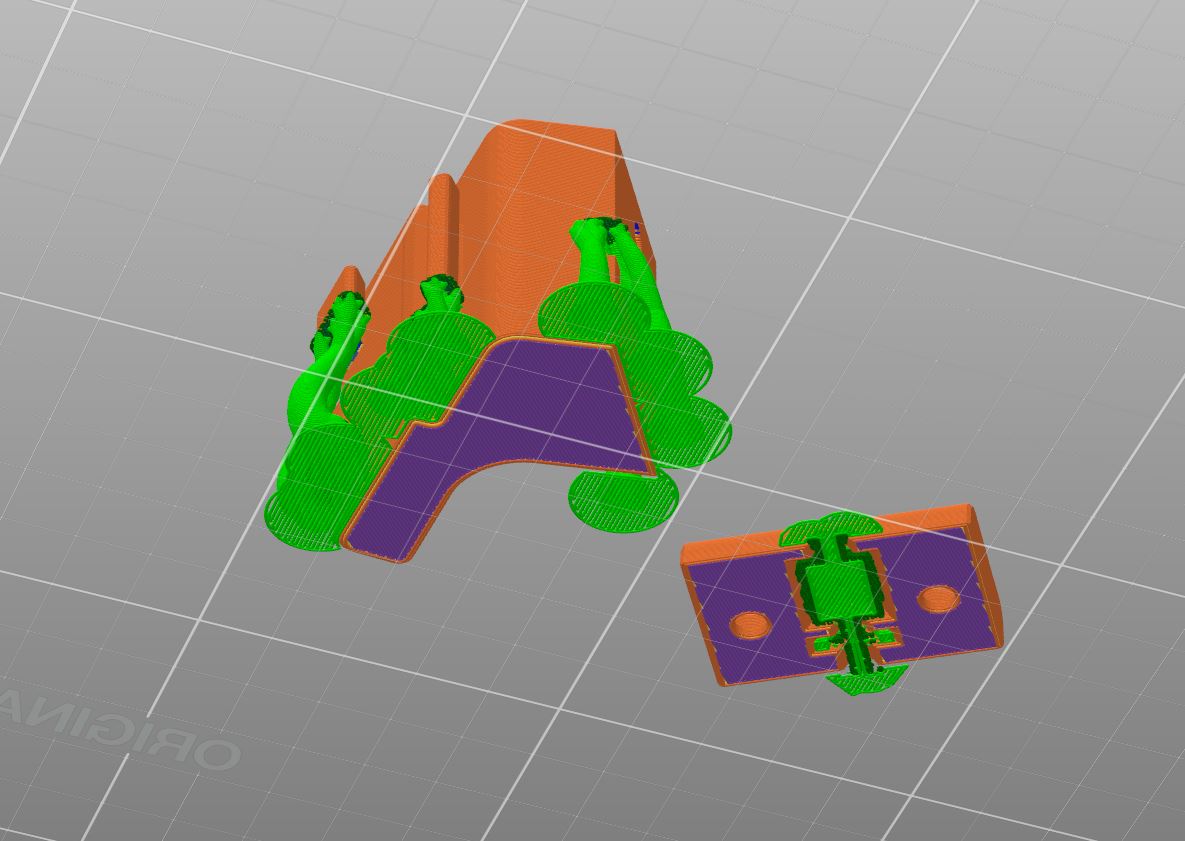

• Hỗ trợ: có, xem hình

Cập nhật ngày 15.11.2025:

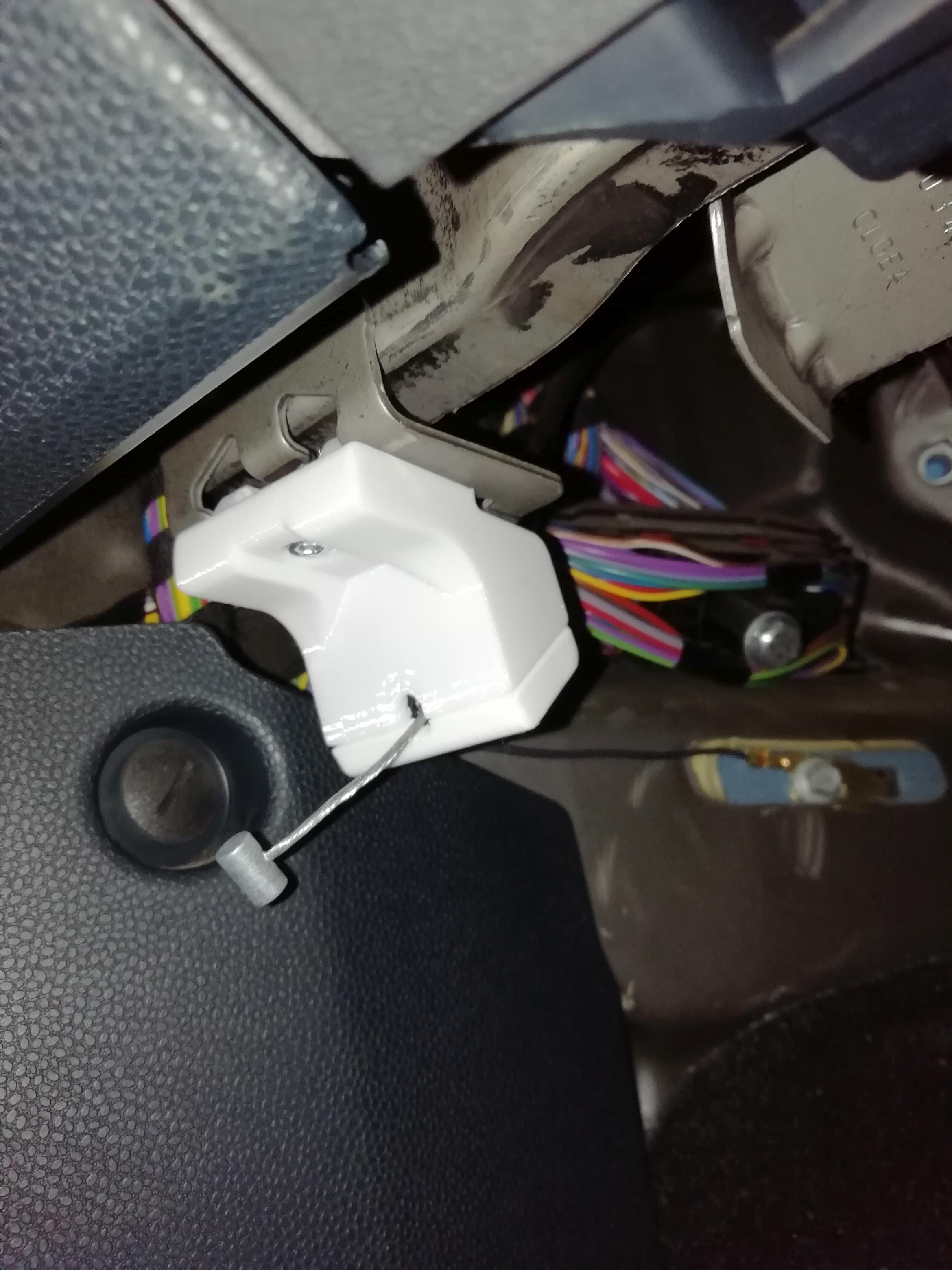

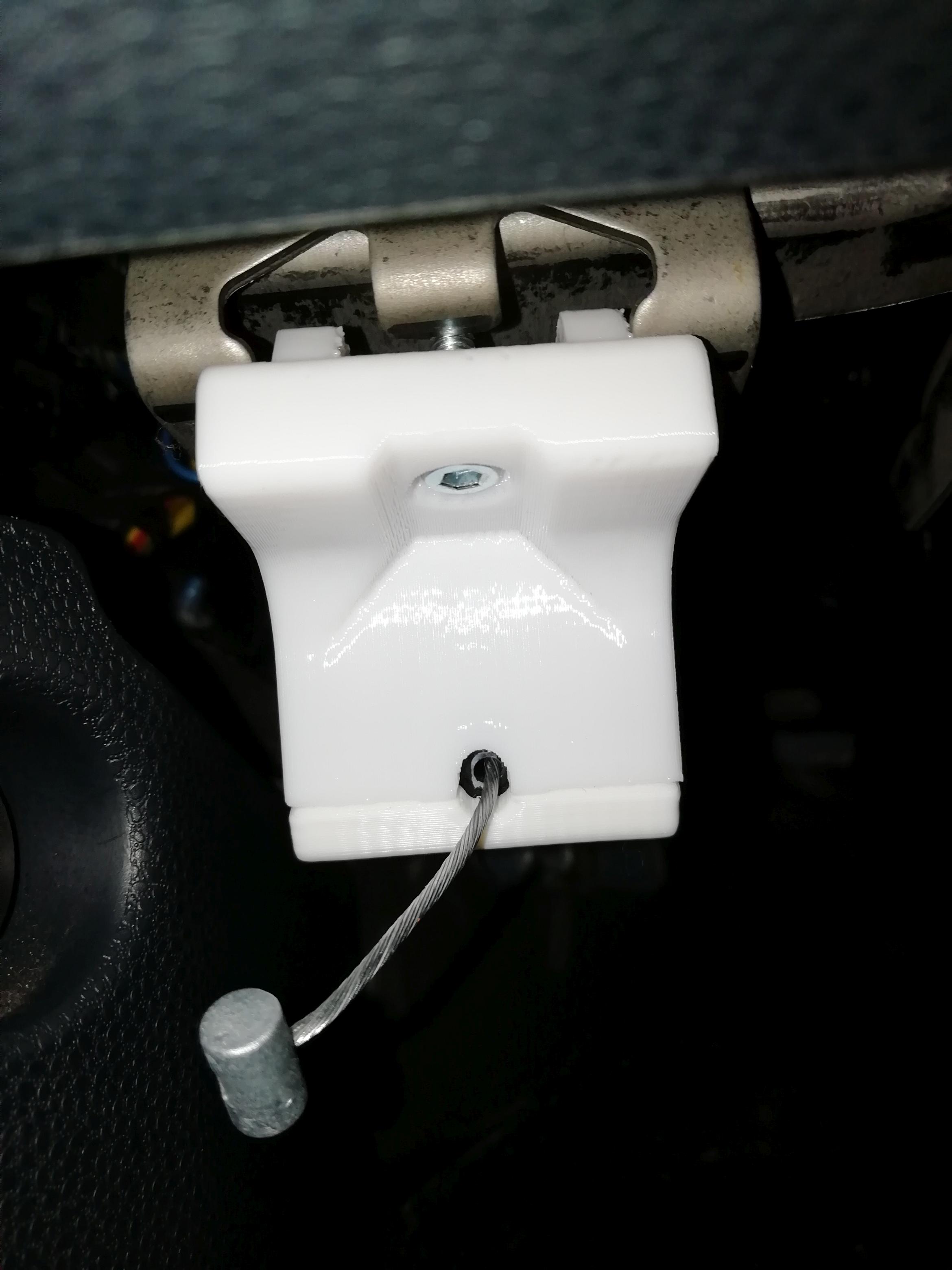

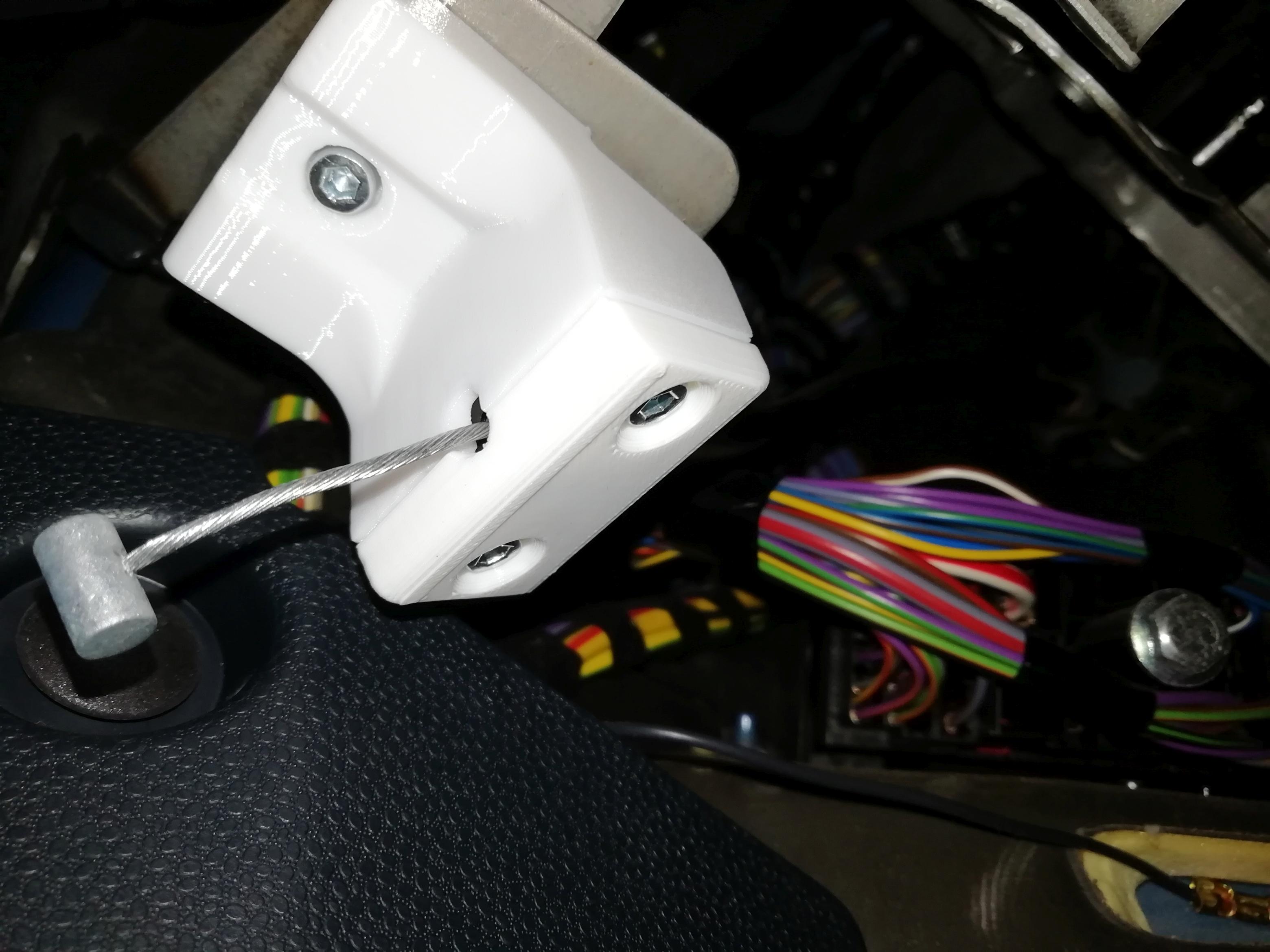

Tôi đã thêm một giá đỡ cho cáp Bowden. Nó trượt vào khung kim loại nơi bộ phận gốc được đặt. Bạn sẽ cần ba vít M4x15mm. Vít đơn nên được siết chặt sau khi cáp được định vị giữa giá đỡ và kẹp, và sau khi toàn bộ bộ phận được trượt vào khung kim loại. Điều này ngăn giá đỡ bị trượt ra.

Chúc mọi người in ấn vui vẻ!
