Slimbox Micro2 - Phiên bản nhỏ gọn, 2 nút

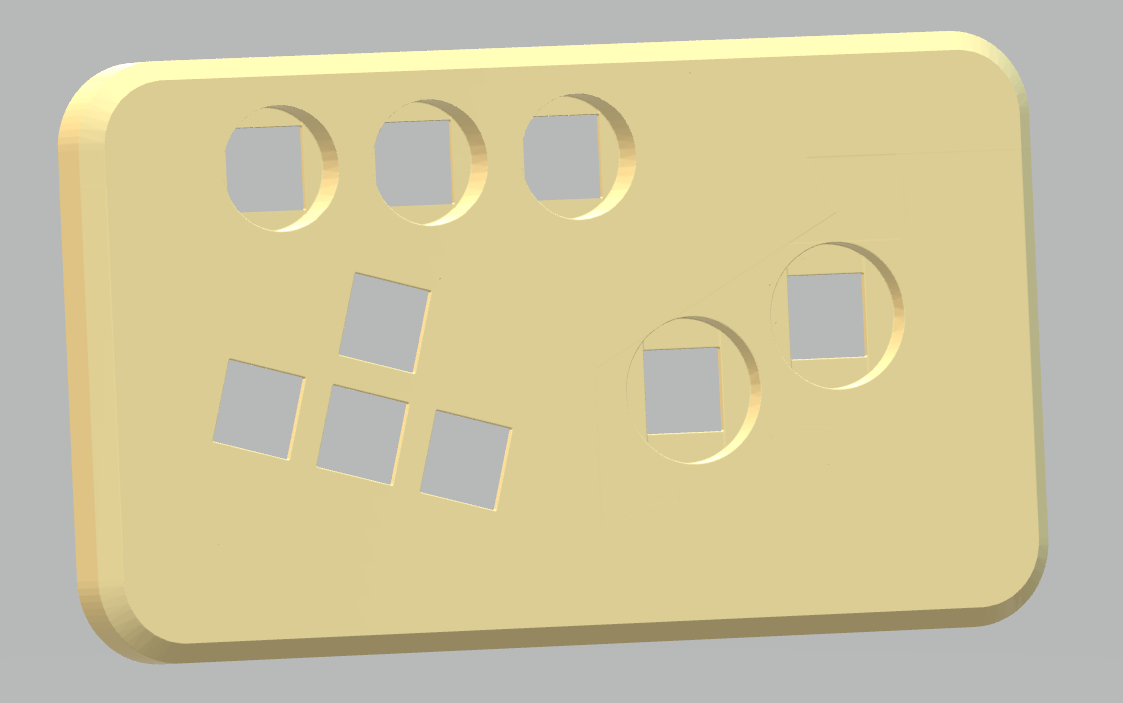

Đây là một phiên bản khác của Slimbox M của Jfedor, trong đó tôi đã sử dụng bản remix của TheTrain làm cơ sở cho phiên bản gốc của mình, sau đó tôi đã sửa đổi thêm để giới thiệu một phiên bản “nhẹ” hơn nữa. Phiên bản này là một biến thể thậm chí còn nhỏ hơn của bộ điều khiển hai nút, nhưng với bố cục giống hệt. Kích thước 170x98!

Vui lòng tham khảo bản Remix gốc của tôi để biết mô tả chi tiết hơn về ý tưởng thiết kế và những thay đổi so với bản gốc.

Các tùy chọn:

• Các nắp đáy bổ sung có thêm phần lõm 4mm được bao gồm như một tùy chọn cho những người dùng muốn sử dụng các keycaps Cherry MX loại full-height. Những cái này còn có lợi ích bổ sung là cung cấp thêm không gian cho dây điện hoặc các nâng cấp trong tương lai. Để sử dụng các nắp của dự án gốc, hãy in các tệp "Flat", đối với các phiên bản mới của tôi, hãy in các tệp "Deep".

Tôi đã in và hoàn thành thành công phiên bản này bằng Flashforge adventurer 5M của mình bằng Orcaslicer. Các cài đặt được sử dụng như sau:

• Vòi phun 0.4mm.
• Chiều cao lớp 0.2mm.
• Hỗ trợ đã được bật (dự án gốc nói rằng không cần hỗ trợ, nhưng tôi thấy các chỗ lõm nút bấm in sạch hơn khi bật hỗ trợ).
• Mẫu lấp đầy họa tiết Rectilinear.
• In úp mặt trên tấm PEI texturizado của Flashforge.
• In bằng Anycubic Transluscent purple PETG

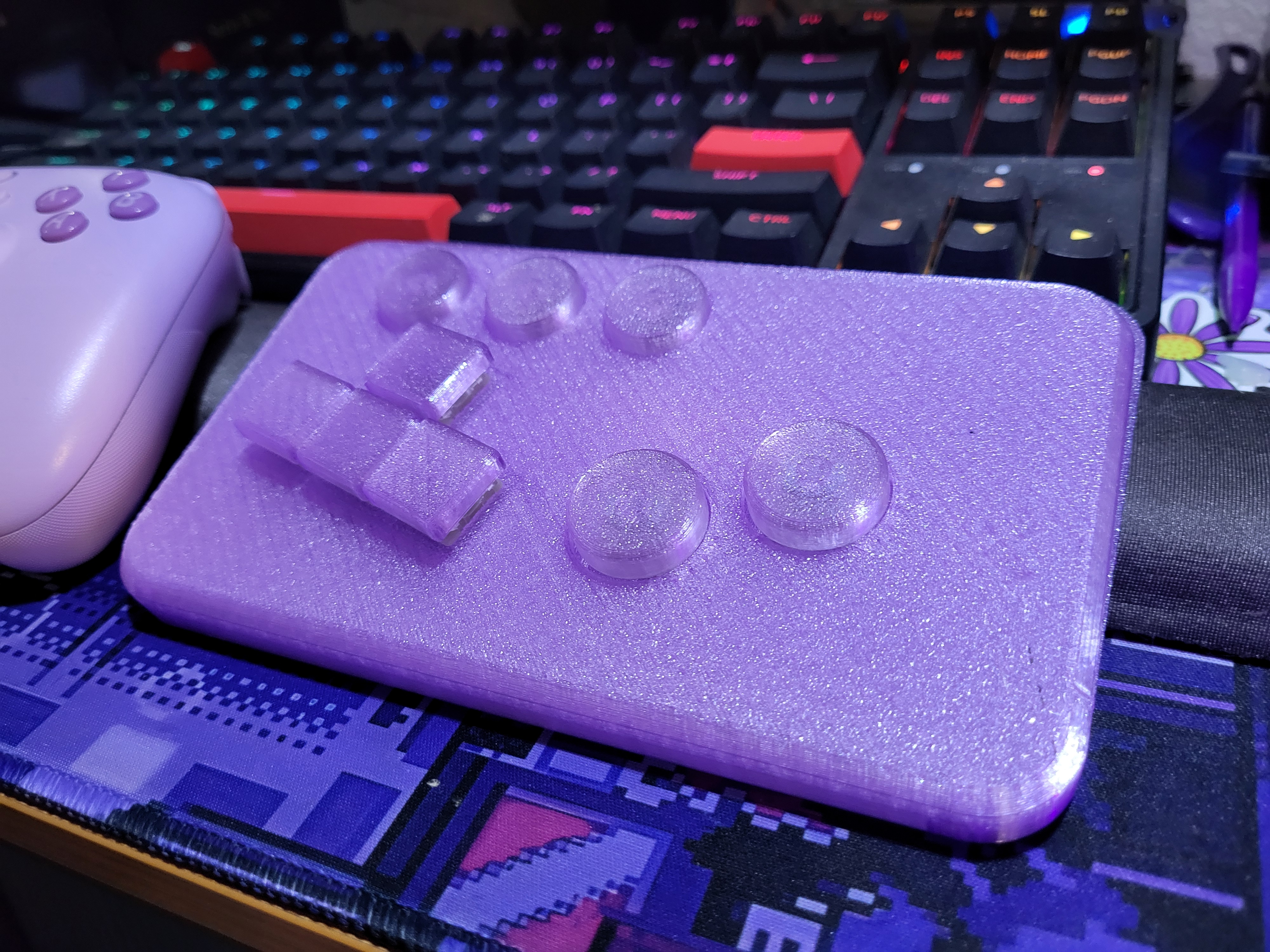

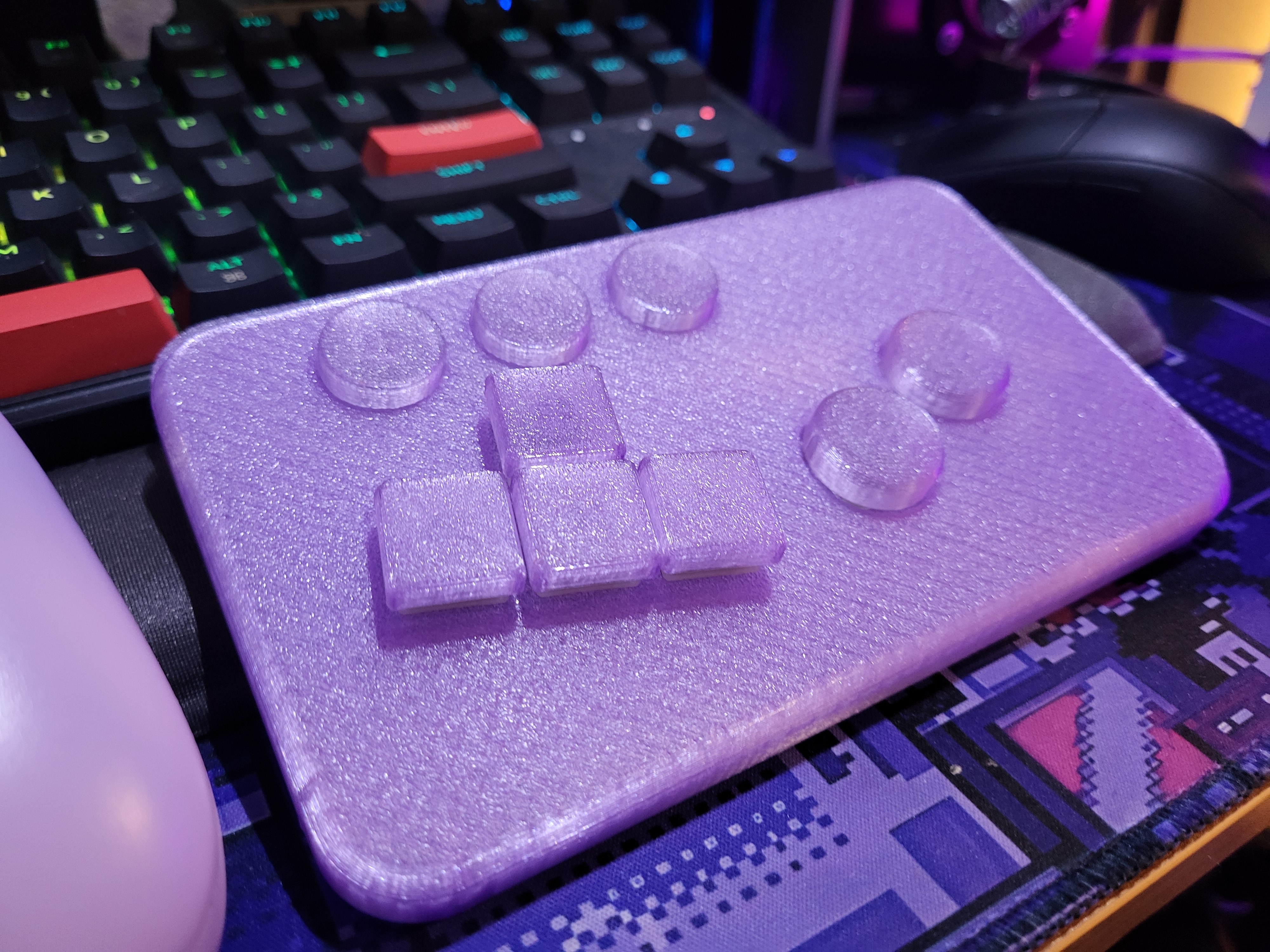

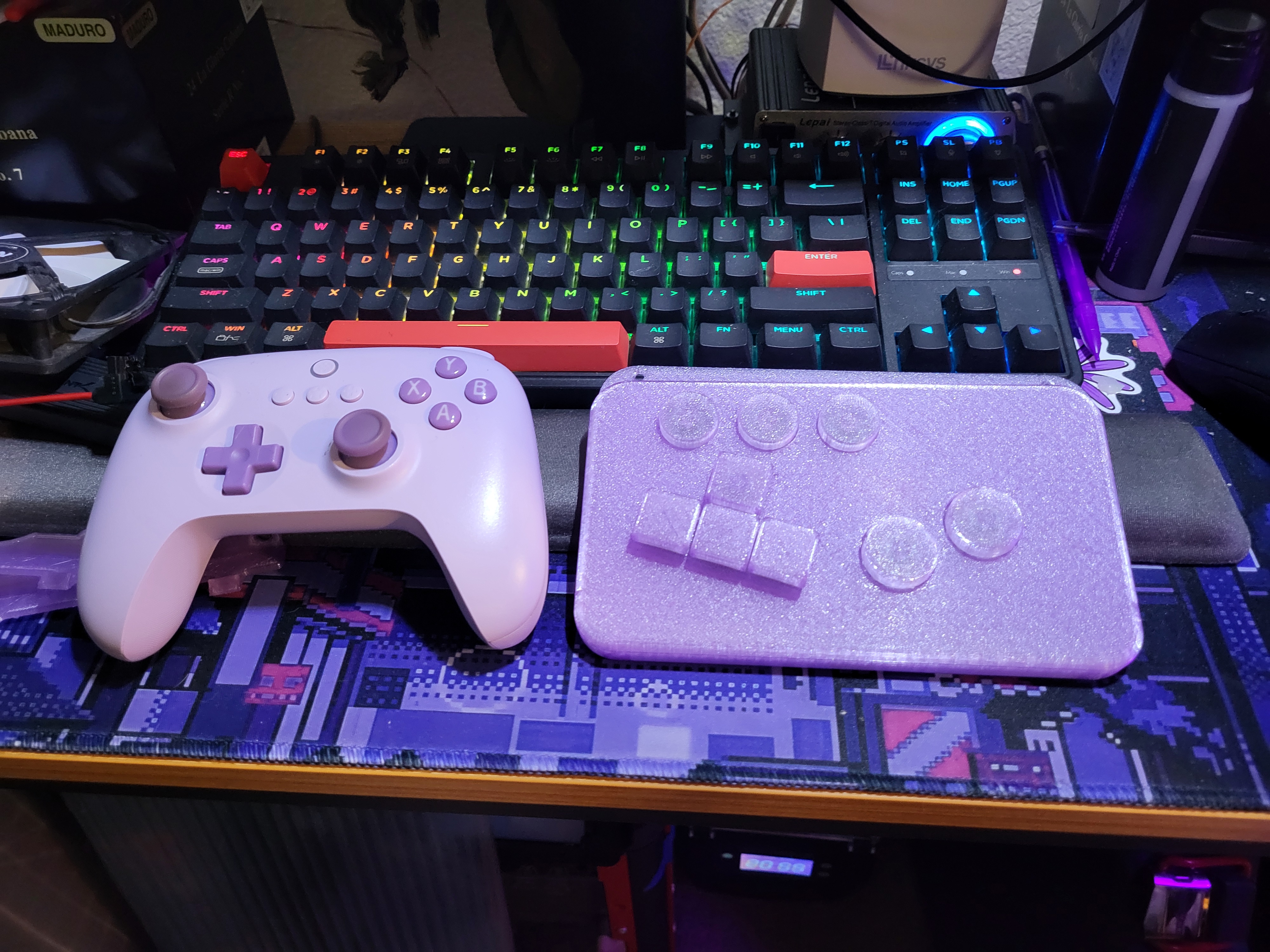

Ví dụ hiển thị sử dụng keycaps Gateron Silver low-profile và keycaps từ người dùng “pett_j” cho các phím điều hướng. Các nút tròn là các keycaps tròn đáng yêu từ CyberDNIWE được thấy Ở đây mà tôi thấy là một lựa chọn tuyệt vời ở đây nếu sử dụng keycaps Cherry MX profile full-height. Kích thước bạn muốn là “Button Small” và “Button Normal” để vừa vặn.

Lắp ráp:

• Dự án gốc yêu cầu tám ốc vít gỗ 3x10mm – Tôi không thể tìm mua cục bộ ở California. Tuy nhiên – ốc vít gỗ #4 3/8
