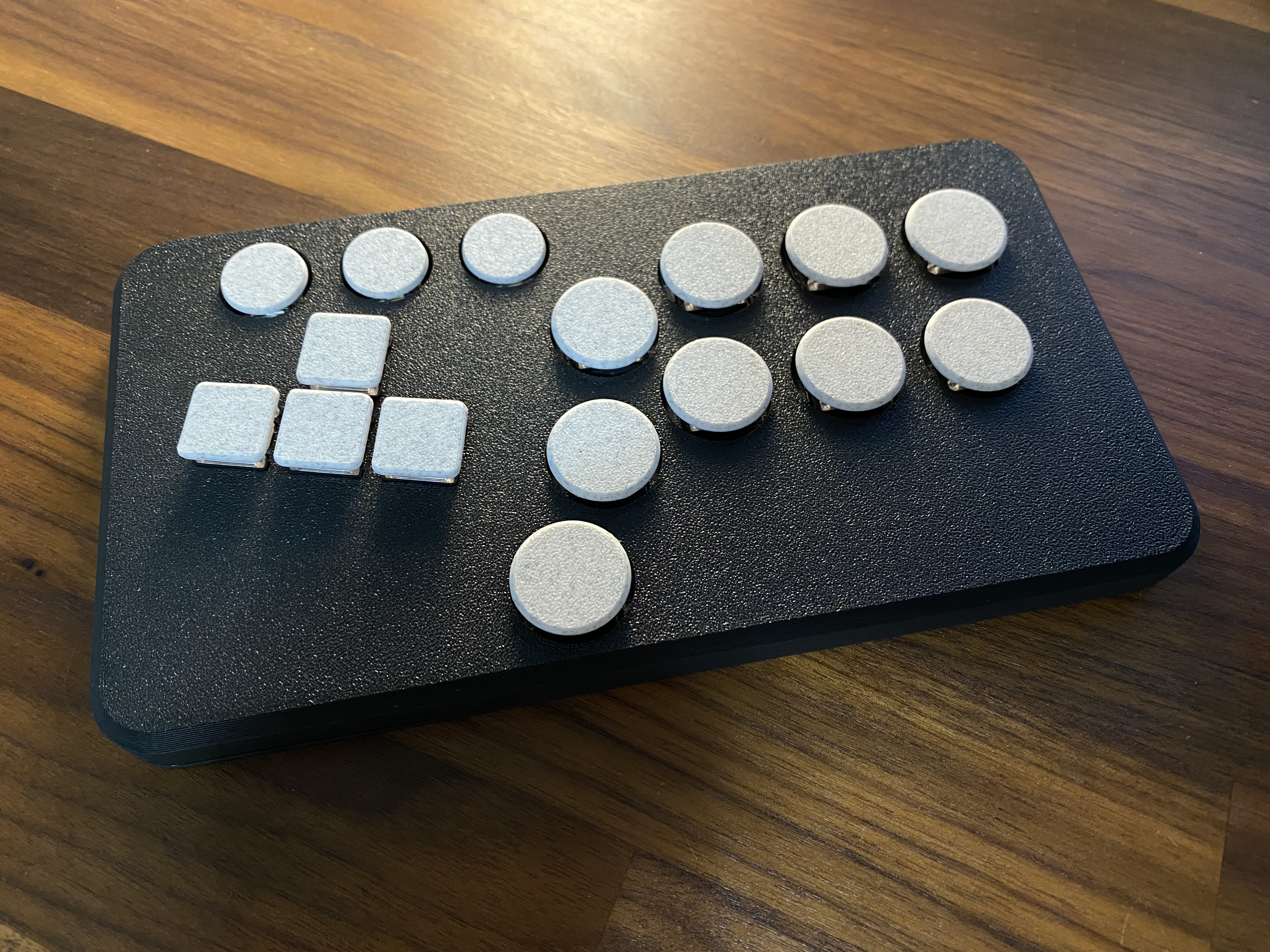

Slimbox M Remix: Hộp đấu kết hợp layout mixbox profile thấp

Đây là bản remix của Slimbox M bởi Jfedor.

Thêm:

• 1 nút Aux để gán FN trong GP2040-CE
• 1 nút chính 24mm cho nút lên thứ 2 hoặc tùy chỉnh theo ý bạn

Thay đổi:

• Di chuyển nút WASD lên một chút
• Làm cho các nút aux dày hơn và có bán kính nhỏ hơn
• Sử dụng công tắc Choc v2 cho các nút không phải aux
• Sử dụng mô hình tùy chỉnh cho nút WASD
• Sử dụng mô hình tùy chỉnh cho các nút chính

Tôi đã thử nghiệm bản in này trên máy Bambu X1C của mình với các thay đổi sau so với cấu hình gốc:

• Đầu phun 0.4mm
• 4 vòng tường
• 4 lớp vỏ đáy
• Họa tiết lưới tổ ong

Tôi đã sử dụng các sợi filament sau cho bản in này:

• Vỏ chính trên - Bambu PLA matte black
• Vỏ chính dưới - Bambu PLA matte black
• Các nút Aux - Bambu PLA marble
• Các nút WASD - Bambu PLA marble
• Các nút chính - Bambu PLA marble

Tôi đang chạy GP2040-CE trên bộ điều khiển này thông qua Waveshare RP2040 Zero mà tôi đã đấu dây bên trong.

Theo mô hình gốc:

"Đây là một bộ fightstick low profile với layout mixbox. Nó sử dụng công tắc cơ bàn phím Kailh low-profile (choc v1).

Nên in ở độ cao lớp 0.20mm. In không cần support.

Tôi đã sử dụng một bản clone của Arduino Pro Micro, nhưng nhiều bo mạch khác cũng có thể vừa.

Để gắn tấm đáy, tôi đã sử dụng ốc gỗ 3x10mm.

Tôi đã sử dụng keycaps không in 3D cho phần WASD. Keycaps in 3D cũng có thể được sử dụng, tuy nhiên chúng hơi mỏng manh."
