Phụ kiện vẽ bút cho Prusa MK3s

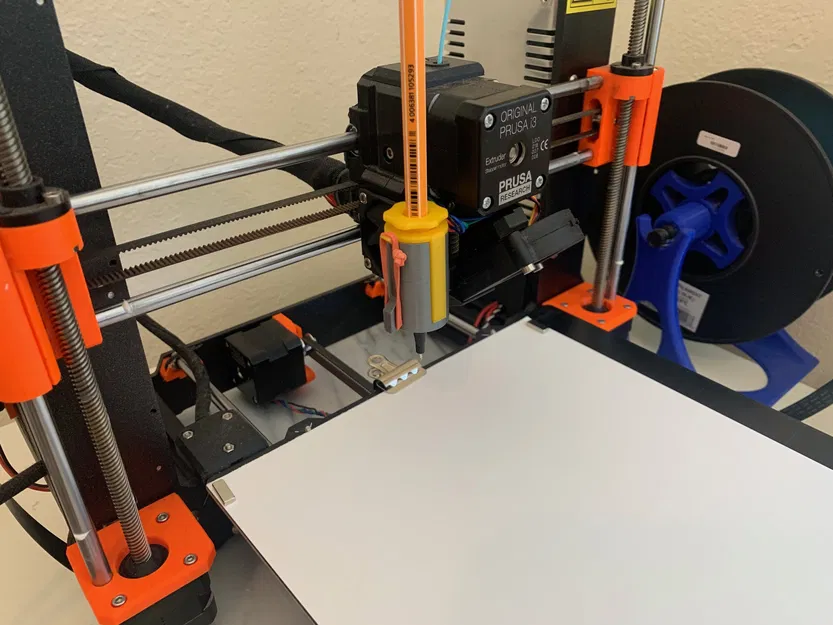

Đây là một bản mod đơn giản cho chiếc MK3 của bạn để biến nó thành một máy vẽ bút. Mục tiêu thiết kế chính là để nó không can thiệp vào quá trình in và không cần phải lắp ráp hay tháo dỡ bất kỳ bộ phận nào để chuyển đổi giữa hai chế độ.

Tôi đã thử nghiệm nhiều thiết kế được tìm thấy ở đây và trên thingiverse, nhưng hầu hết đều cản trở việc in theo cách này hay cách khác, yêu cầu sửa đổi nặng nề trục E, hoặc không giữ bút đủ ổn định để vẽ chính xác.

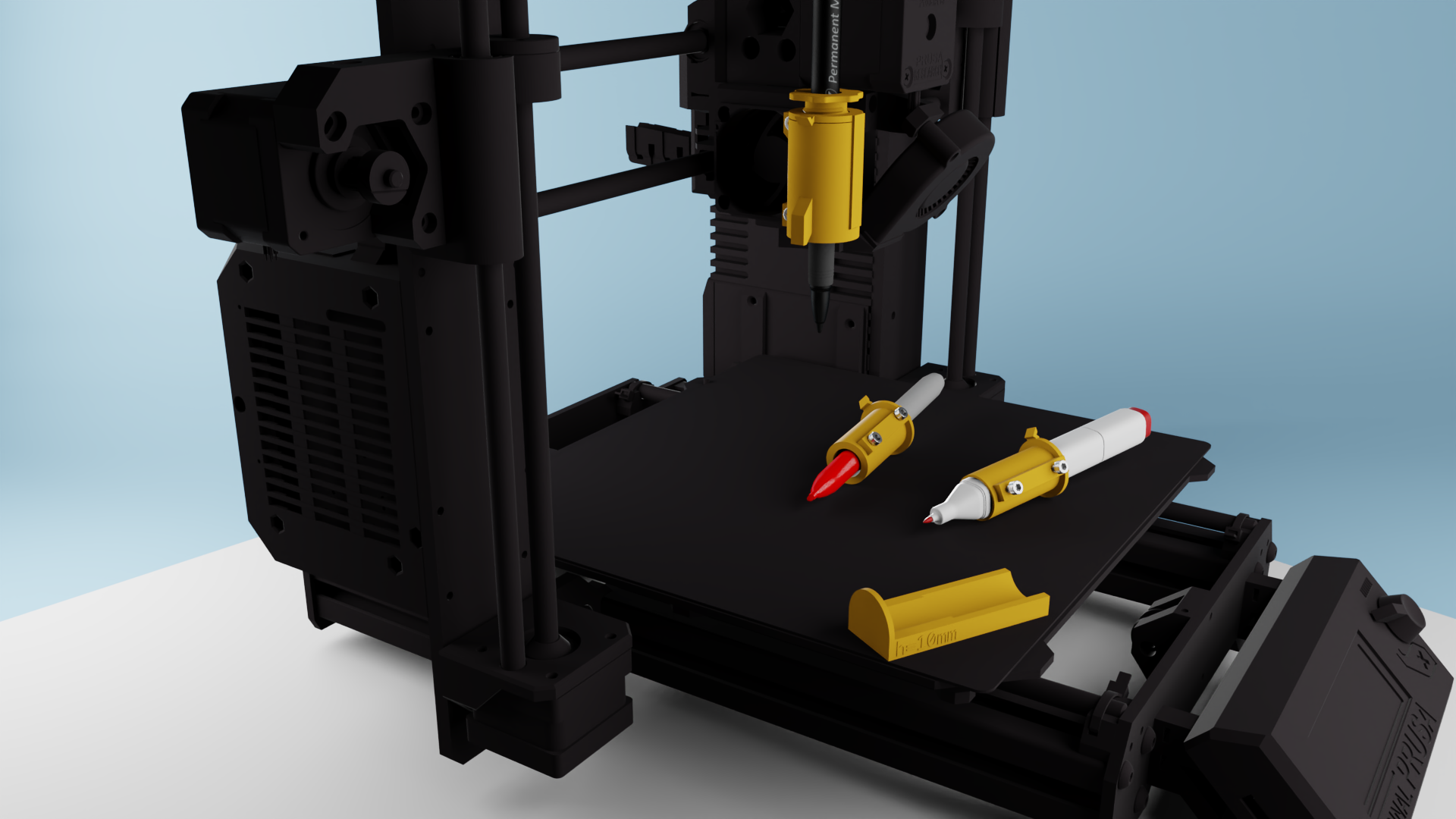

Tôi đã tìm thấy thiết kế này trên thingiverse có cách lắp ráp dễ dàng nhất và dựa trên bộ giữ này, sau đó tôi đã lặp lại và thử nghiệm rất nhiều loại bộ giữ bút khác nhau để có một hệ thống mô-đun và ổn định chấp nhận nhiều loại bút.

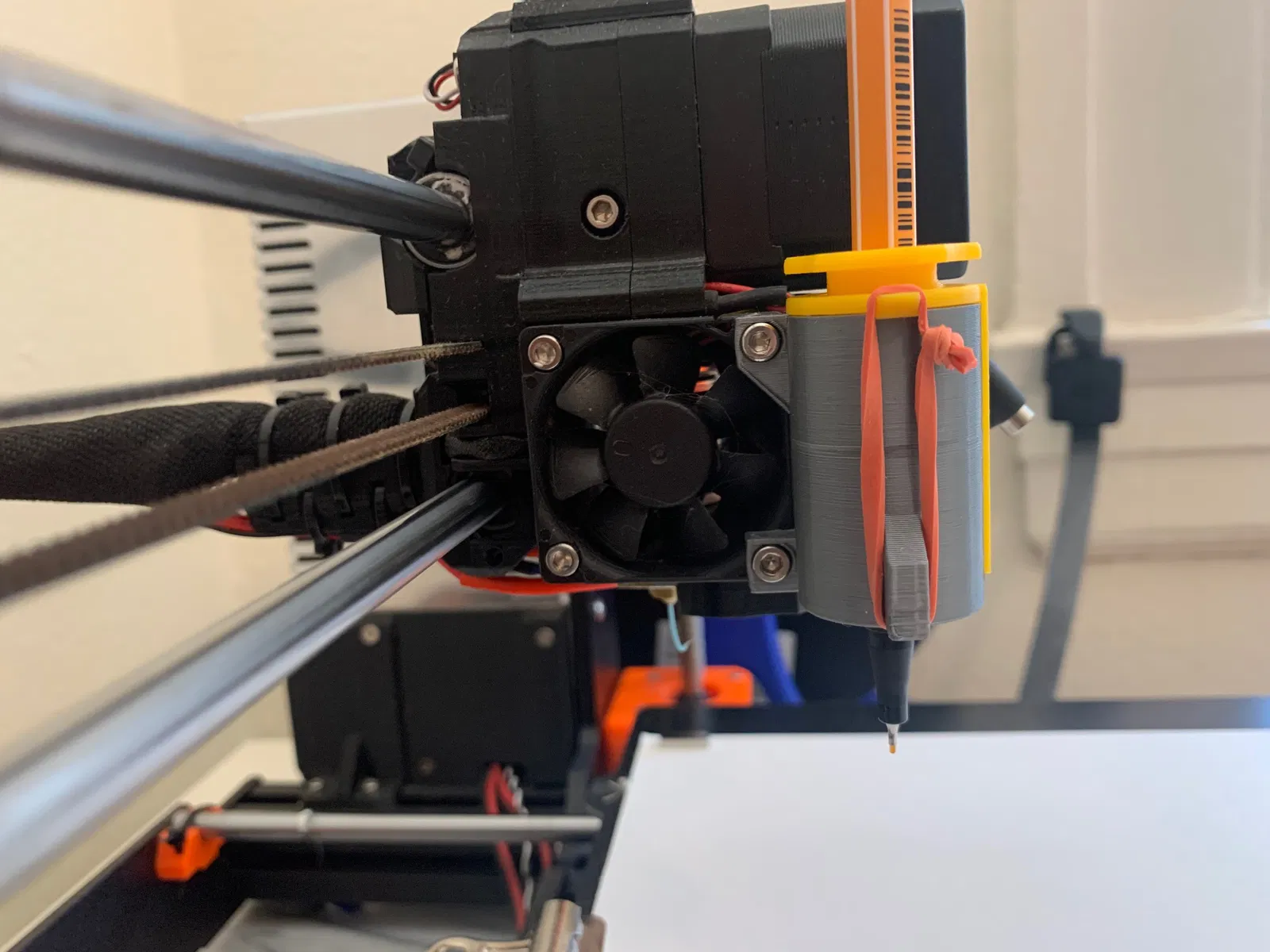

Bộ giữ được gắn vào quạt của bộ đùn, và chỉ cần vài con ốc dài hơn 5mm so với ốc hiện có (tôi lấy chúng từ túi phụ trong bộ cập nhật của mình). Nó không chặn quạt hay ảnh hưởng đến việc lắp ráp theo bất kỳ cách nào, và khối E có thể di chuyển về 0 và in mà không gặp vấn đề gì khi gắn bộ giữ này.

Đối với chính bộ giữ bút, thiết kế khá đơn giản nhưng rất ổn định. Một khe trên bộ giữ hoạt động như một chốt và chừa chỗ cho các ốc vít cố định vị trí của bút. Một dây thun tạo lực căng dọc lên bút và một số sự linh hoạt với chiều cao Z. Tôi cũng đã thiết kế một khối đệm trong trường hợp bạn không muốn các ốc vít làm hỏng bút của mình.

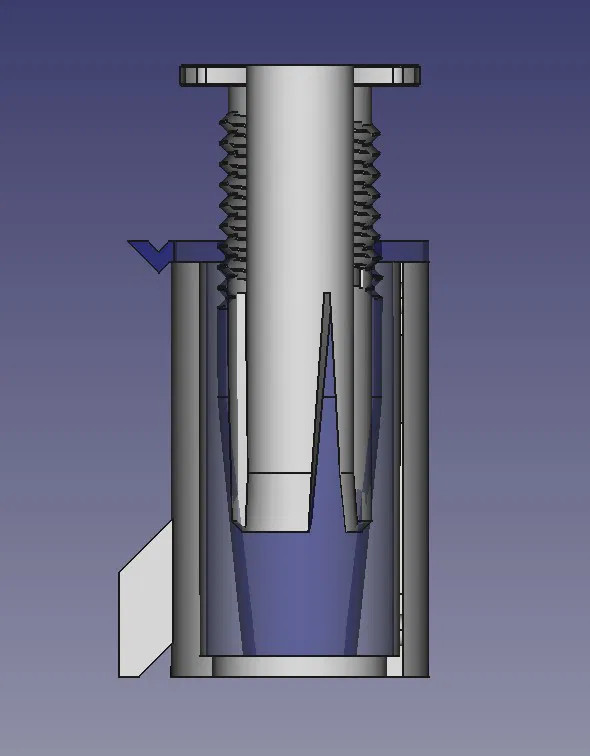

Tôi cũng đã thiết kế một bộ giữ ống kẹp hoạt động mà không cần bất kỳ ốc vít nào và cũng giữ cho sự thẳng hàng của bút không đổi cho các bản vẽ đa màu.

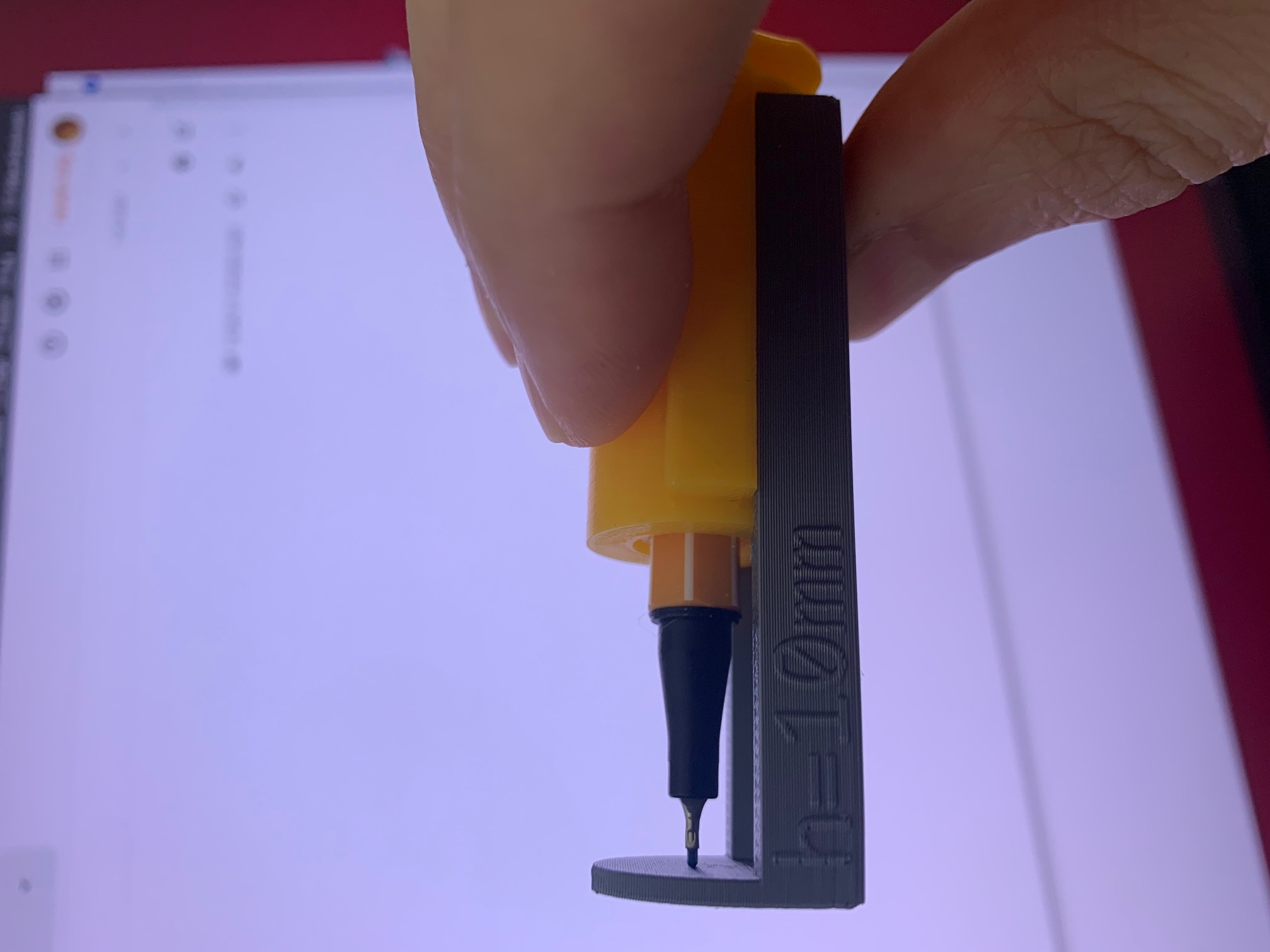

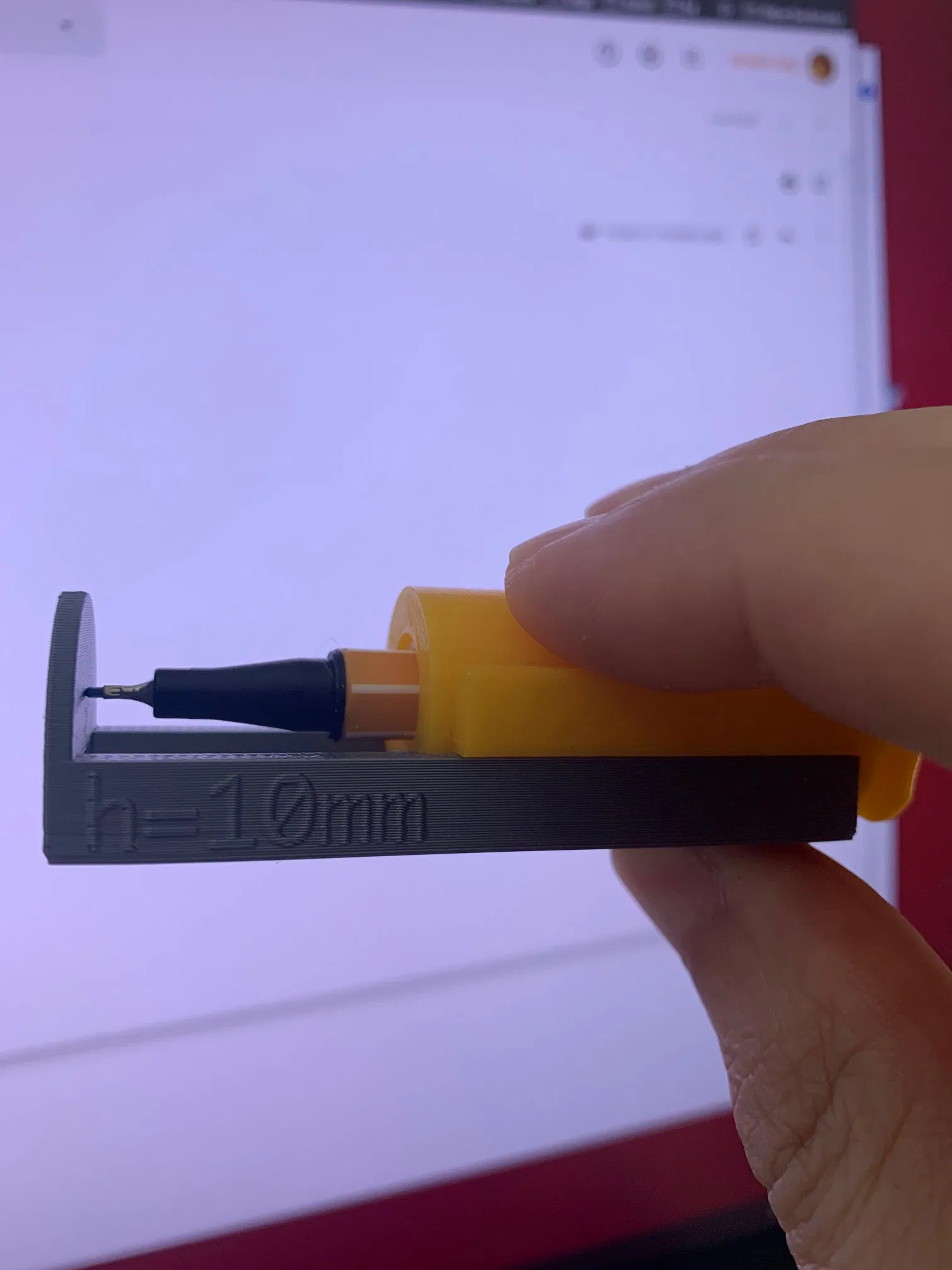

Và cuối cùng, có một công cụ hiệu chuẩn đơn giản để đảm bảo chiều cao của bút cũng không đổi và bạn không phải điều chỉnh lại độ cao z trên mỗi bản in.

Lưu ý:

• Tất cả các bộ phận nên được in theo hướng chúng xuất hiện. Việc sử dụng brim thường hữu ích rất nhiều.
• Tất cả các mô-đun được thiết kế để đầu bút nằm ở vị trí 10mm: về 0 mà không lắp bút. Khi tạo g-code, 10mm sẽ là chiều cao bút hạ xuống của bạn và bạn có thể sử dụng 13 hoặc 15mm làm chiều cao bút nhấc lên.
• Thiết kế tạo ra một độ lệch của bút mà bạn sẽ phải tính đến trong gcode của mình: 40mm cho X và 22mm cho Y. Đây là những giá trị tối thiểu bắt buộc, hãy sử dụng các giá trị lớn hơn một chút (khuyến nghị: 45mm cho X và 30mm cho Y) dựa trên kích thước của bản vẽ và các kẹp hoặc nam châm bạn sử dụng để giữ giấy.
• Bộ giữ ống kẹp yêu cầu một ít mỡ lithium trên ren.
• Dung sai trên các bộ phận lắp ghép khá chặt, để tăng cường độ ổn định. Hãy thử với một vài bộ phận và nếu độ chính xác kích thước của máy in của bạn không tốt lắm, bạn có thể phải điều chỉnh tỷ lệ một chút.

Tài nguyên:

  Có rất nhiều tài nguyên trực tuyến để tạo g-code từ hình ảnh; tôi có thể viết một cái gì đó và liên kết nó ở đây, nhưng nếu bạn muốn một vài gợi ý:

• Plugin gcodetools của Inkscape (bao gồm trong cài đặt inkscape): hoạt động tuyệt vời sau khi bạn quen với cấu hình và sửa đổi gcode.
• DrawingBotV3 một ứng dụng máy tính để bàn để chuyển đổi ảnh thành đường vẽ xuất ra gcode.
• Plotterfiles có một số hình ảnh tuyệt vời để thử nghiệm.
• Plotterfun để chuyển đổi hình ảnh thành các đường vẽ svg với nhiều kiểu dáng khác nhau.
• Awesome plotter một danh sách các liên kết được tuyển chọn nếu bạn muốn đi sâu hơn vào chủ đề này.
