Nắp Chụp Ống Mỡ Kiểu Snap-Fit

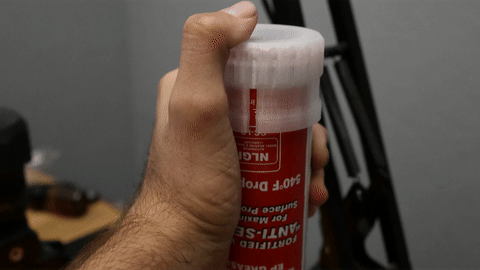

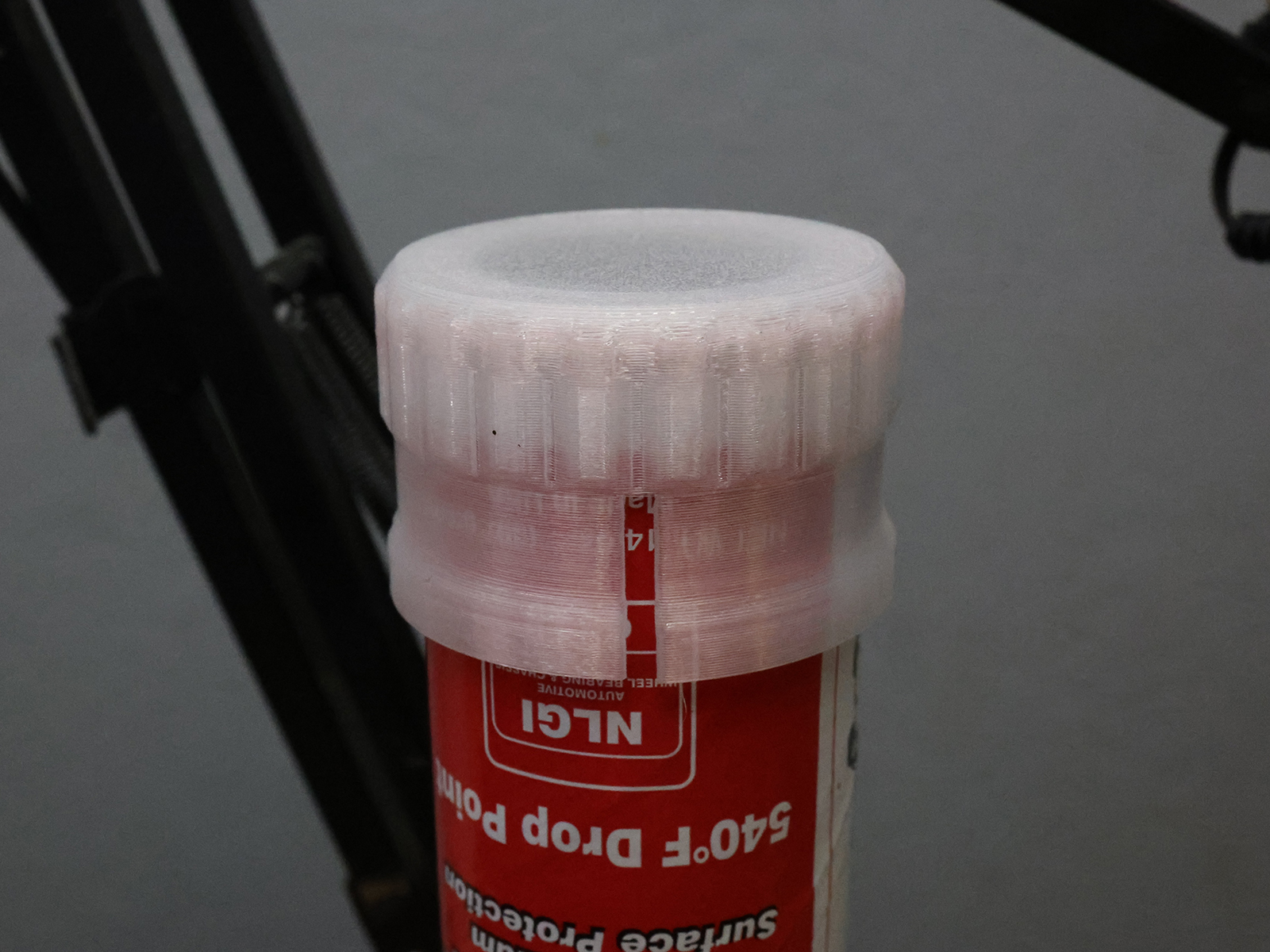

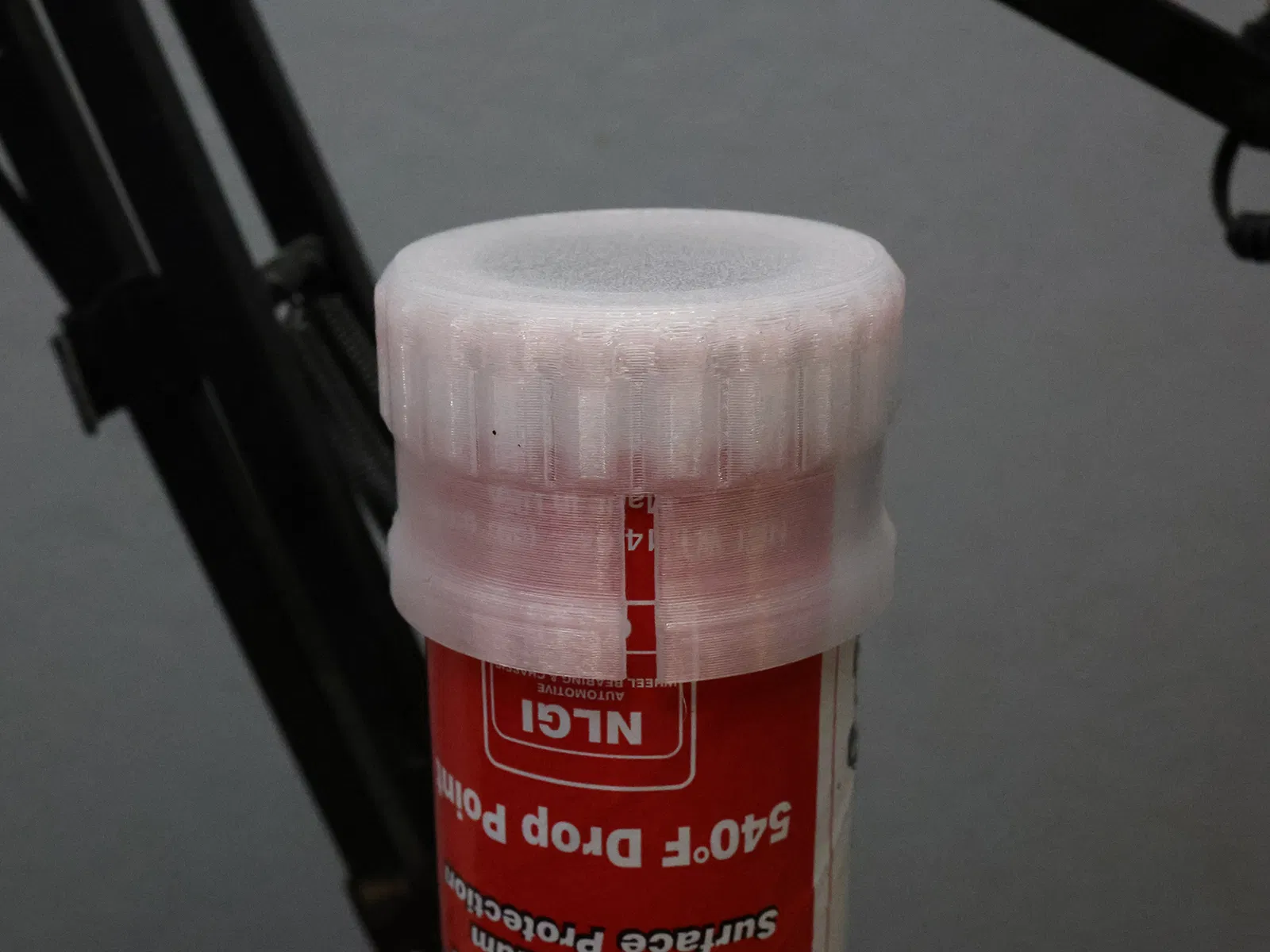

Nắp chụp ống mỡ in 3D này được thiết kế để chụp vừa vặn lên đầu các ống mỡ tiêu chuẩn cho súng bơm mỡ. Nếu bạn có súng bơm mỡ, khả năng cao là bạn cũng có mấy ống mỡ bẩn thỉu, quấn băng keo, cao su tùm lum để khỏi đổ. Giờ thì có cách tốt hơn để giải quyết vấn đề này nhờ chiếc máy in 3D của bạn :)

Hướng dẫn in: Tìm độ khít tốt nhất

Độ khít của nắp chụp phụ thuộc nhiều vào ống mỡ và dung sai của bản in. Dung sai máy, vật liệu bị cong vênh, hút ẩm, hoặc thậm chí kích thước đầu phun và cài đặt lát cắt đều có thể thay đổi cách nắp chụp vừa vặn và bám chắc trên ống.

Nếu nắp hơi quá lỏng, khó gắn vào, hoặc rung lắc nhiều khi đã chụp vào, bạn nên thử điều chỉnh kích thước (scale) nắp chụp một chút trong phần mềm lát cắt của mình:

1. Không chụp vào được: thử scale +1% theo trục X và Y
2. Quá lỏng/Không chụp chắc chắn: scale -1% theo trục X và Y
3. Rung lắc quá nhiều sau khi chụp vào: scale trục Z -1%

Có thể bạn sẽ cần in thử vài lần để có được bản in hoàn hảo. Tôi đã in mẫu này bằng nhựa Polycarbonate trong suốt của Bambu Lab, dùng đầu phun 0.6mm trong buồng gia nhiệt ở 65°C (làm nguội chậm sau khi in để giảm cong vênh). Tôi chọn polycarbonate chủ yếu vì độ ổn định kích thước sau khi hút ẩm từ không khí, tính trơ hóa học và khả năng chống va đập. Ví dụ, nếu tôi làm rơi ống mỡ úp trên nắp, tôi không muốn nó bị vỡ và làm đổ mỡ ra ngoài.

Mục đích thiết kế

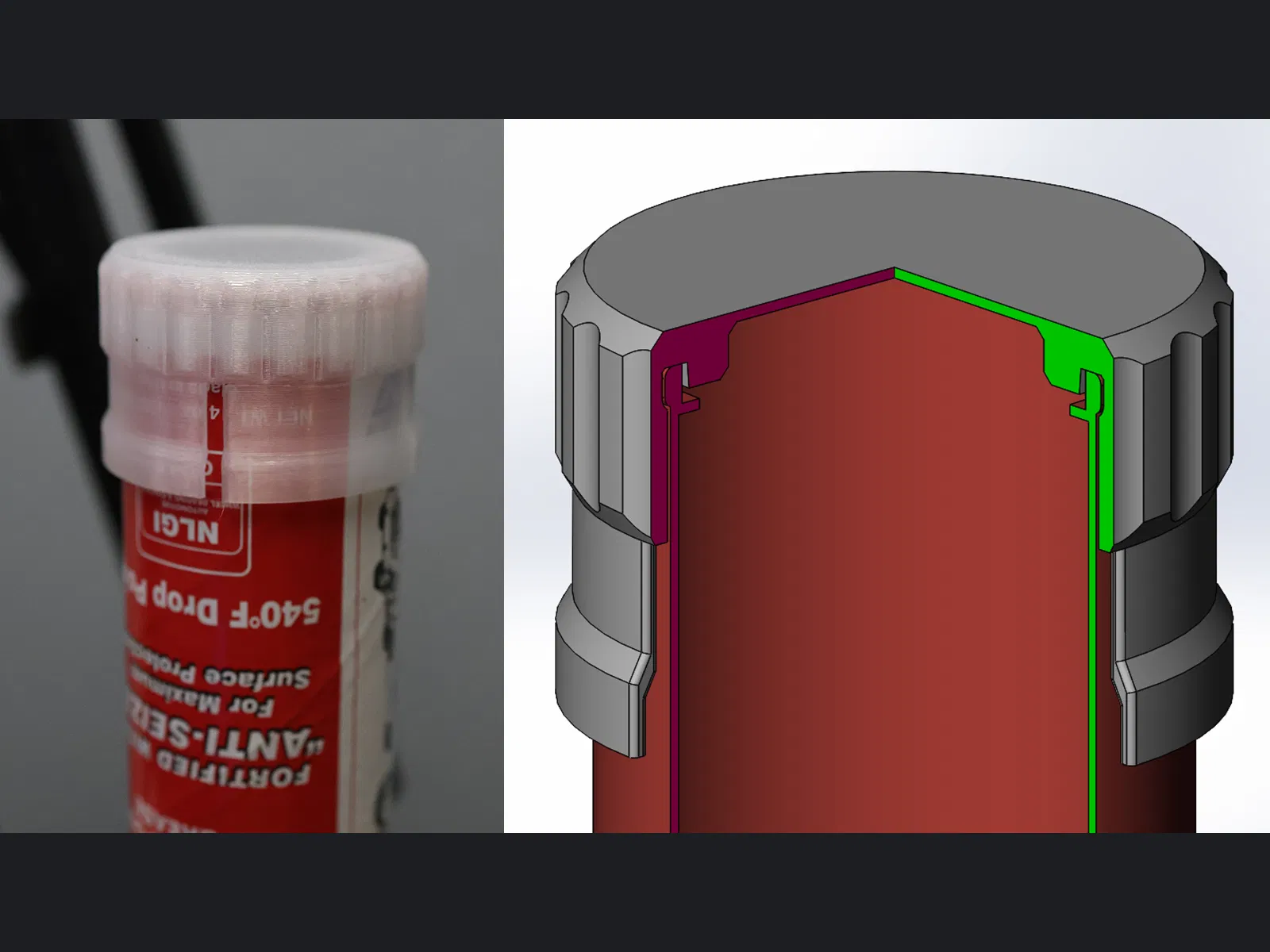

Tôi thiết kế cái này để dùng với mỡ Lucas Red and Tacky. Các ống mỡ thường tiêu chuẩn hóa, nhưng có thể hơi khác nhau giữa các nhà sản xuất và sản phẩm. Tôi đã đính kèm file CAD gốc (solidworks) cũng như file step để bạn có thể chỉnh sửa nếu cần. Nếu bạn làm vậy, xin hãy chia sẻ tác phẩm của mình với mọi người nhé! Nói chung, quá trình thiết kế của tôi là đầu tiên mô hình hóa cái ống, sau đó dùng các đường viền offset nhỏ để thiết kế một rãnh cài khít hình vành khăn cho vòng kim loại trên ống mỡ bằng giấy.

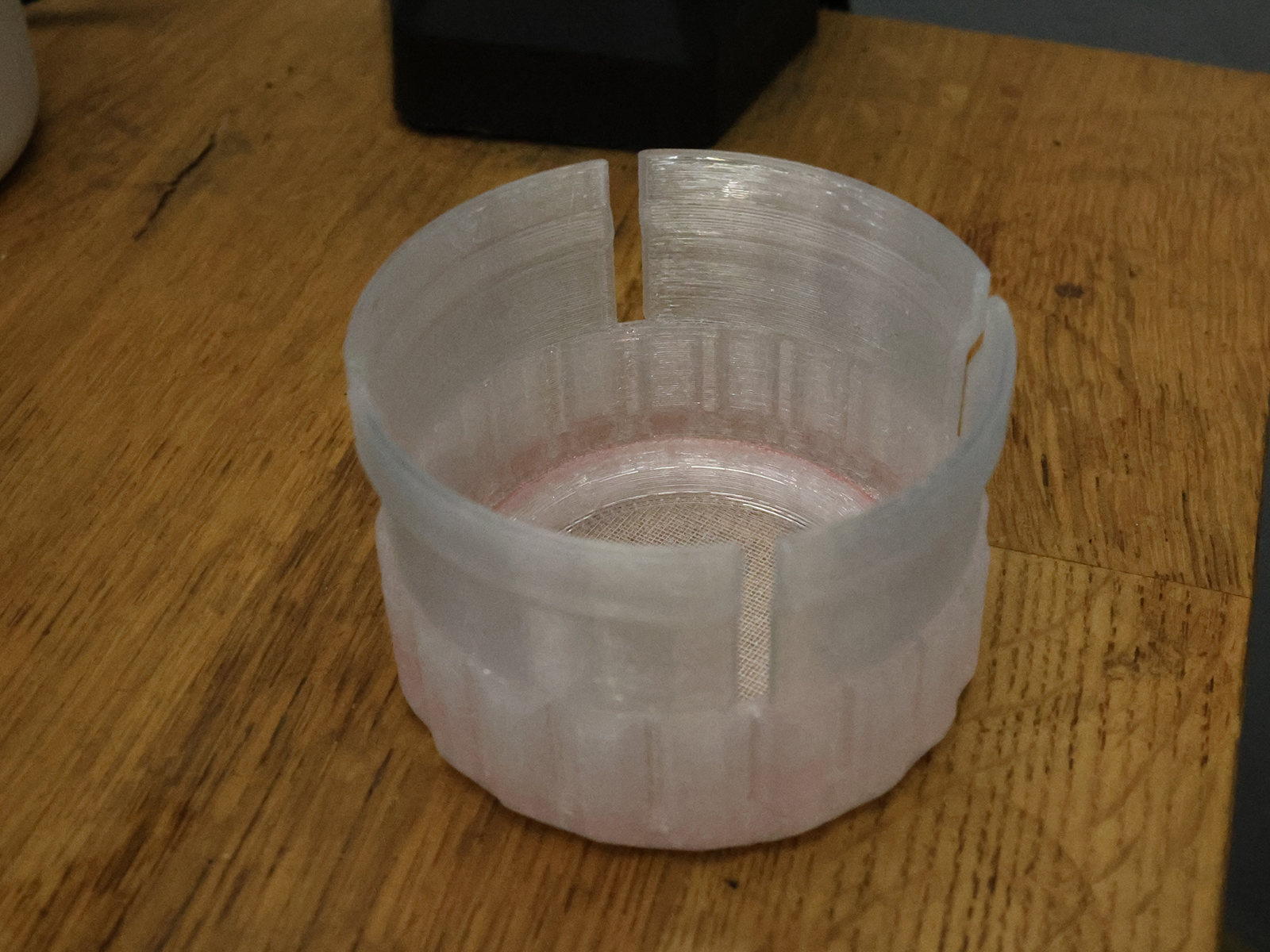

Nếu nắp chụp của bạn sau này bị lỏng ra, bị gãy, hoặc không còn hoạt động chỉ bằng cách chụp vào nữa, tôi đã thiết kế nắp chụp có các khía răng cưa. Như vậy, bạn vẫn có thể cố định nó vào ống bằng dây thun, dây velcro hoặc thậm chí là một đoạn dây thừng để dự phòng. Nếu nắp chụp của bạn không còn hoạt động, tôi muốn đảm bảo rằng có một cách khác để cố định nó cho đến khi bạn có thể in cái mới.
