Giá đỡ cuộn filament cho máy in Prusa Mini+

(Một cái khác) giá đỡ cuộn dây cho Prusa Mini+ (và tương tự).

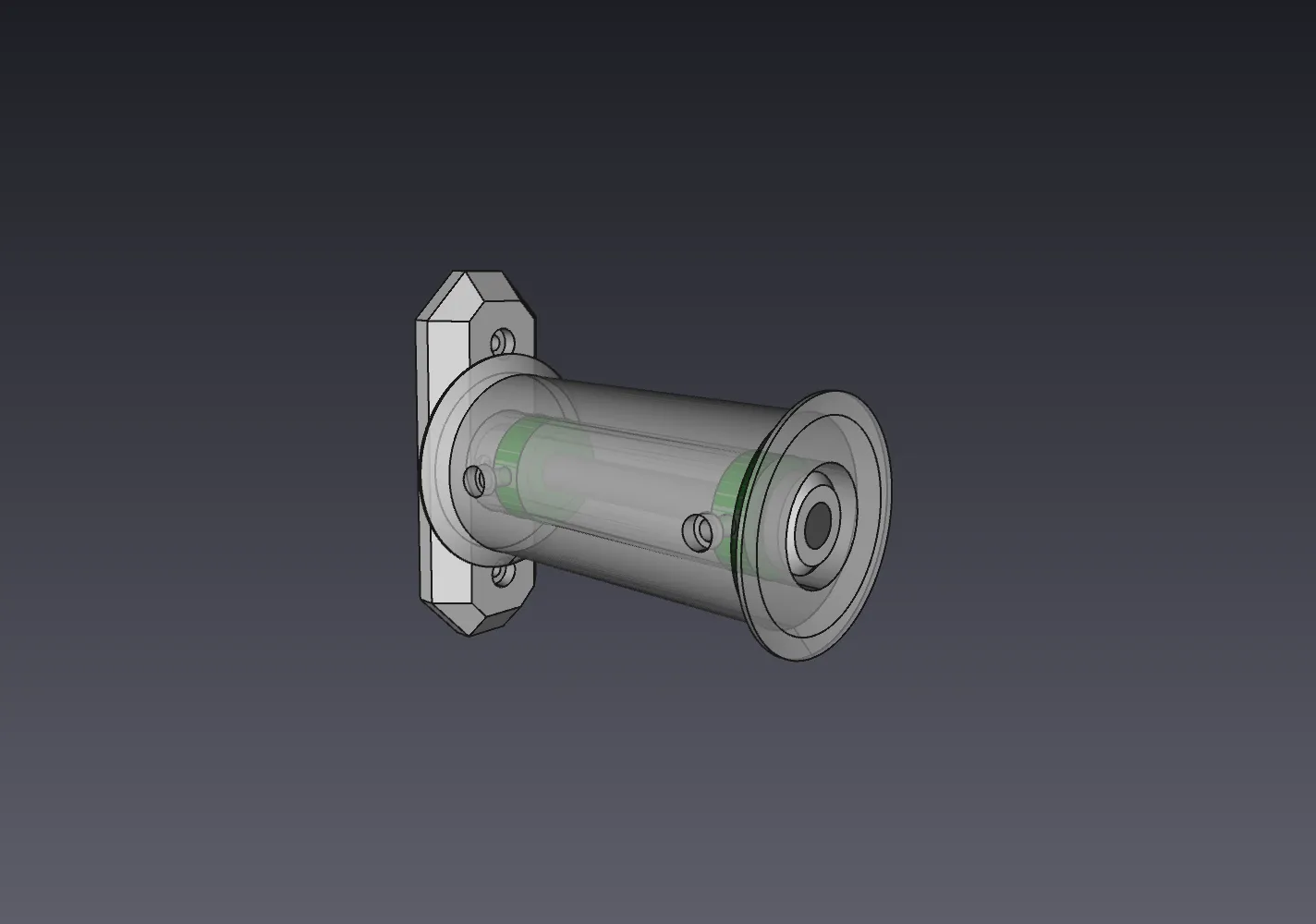

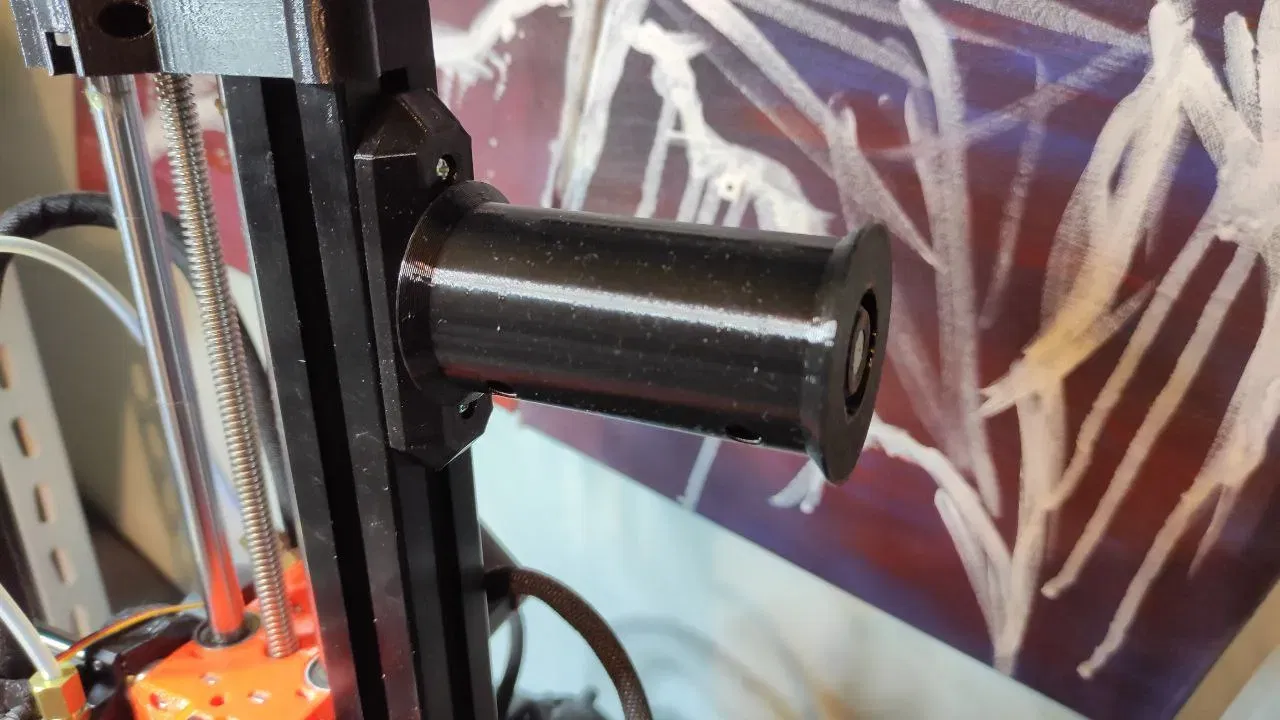

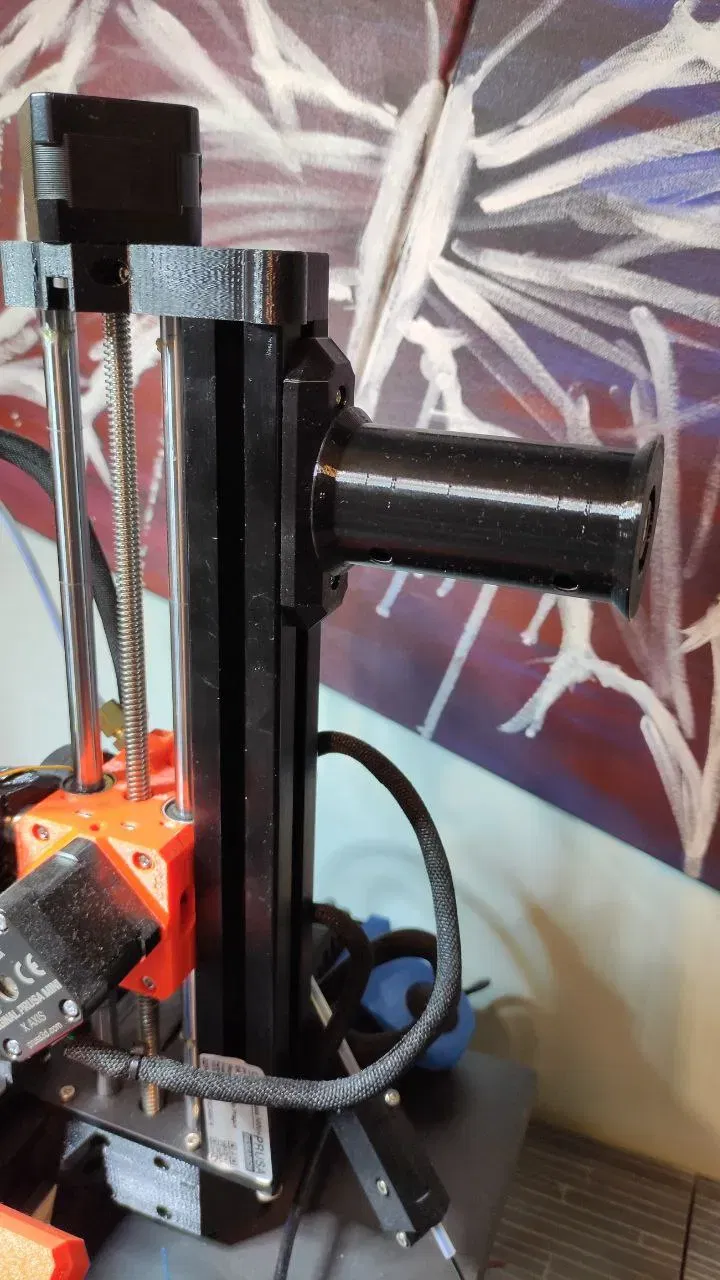

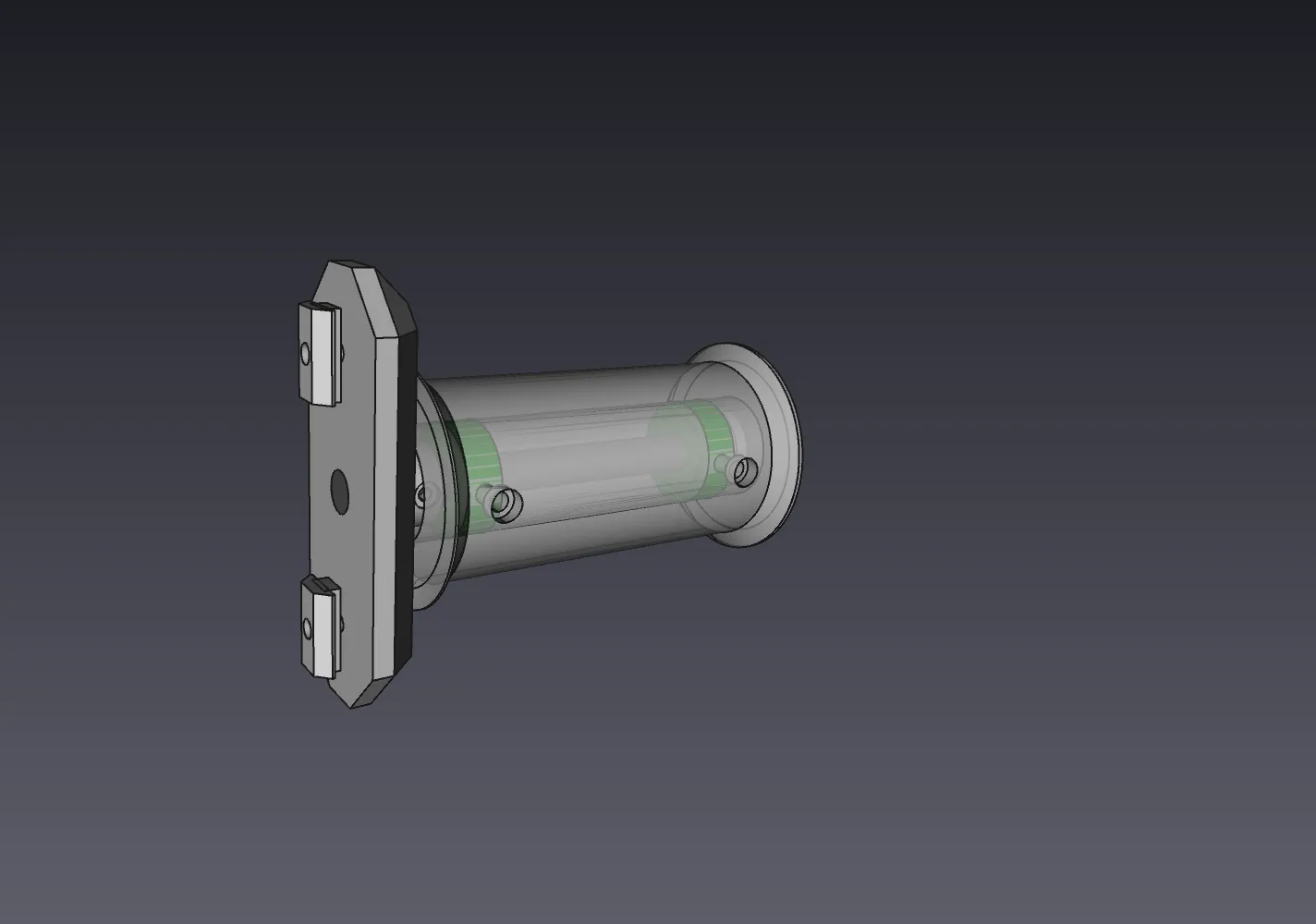

Nó được gắn trên trục dọc của máy in bằng cách sử dụng hai T-slot (các mẫu được cung cấp) và sử dụng hai vòng bi từ giá đỡ cuộn dây Prusa Mini gốc (đường kính trong 8mm, đường kính ngoài 22mm)

Chỉ cần một thứ khác là thanh 8mm. Tôi đã sử dụng thanh nhôm 8mm nhưng có lẽ cũng có thể in được (tôi chưa thử).

Mặc dù nó có lỗ vít để cố định các vòng bi và thanh nhôm, nhưng mọi thứ đều được lắp ghép bằng ma sát nên không cần vít siết chặt.

Có hai biến thể của các mẫu T-slot: một dành cho chèn ren M3 và một cái dành cho đai ốc M3 tiêu chuẩn.

Lắp ráp:

1. in các phần cần thiết: giá đỡ cuộn dây, đế, chặn, hai T-slot (hoặc biến thể chèn ren hoặc đai ốc M3)
2. lắp ghép thanh nhôm/ống (đường kính 8mm, dài 90mm) vào đế. Mẫu cũng được cung cấp nhưng tôi chưa thử nghiệm độ bền
3. gắn đế vào profile nhôm dọc bằng cách sử dụng T-slot
4. lắp ghép hai vòng bi vào giá đỡ cuộn dây, khoảng 10mm vào trong giá đỡ cuộn dây
5. lắp ghép chặn lên thanh để ngăn phần quay rơi ra
