Legion Go Steam Machine: Biến Legion Go Lỗi Màn Hình Thành Máy Chơi Game Cầm Tay 3D

Legion Go Steam Machine

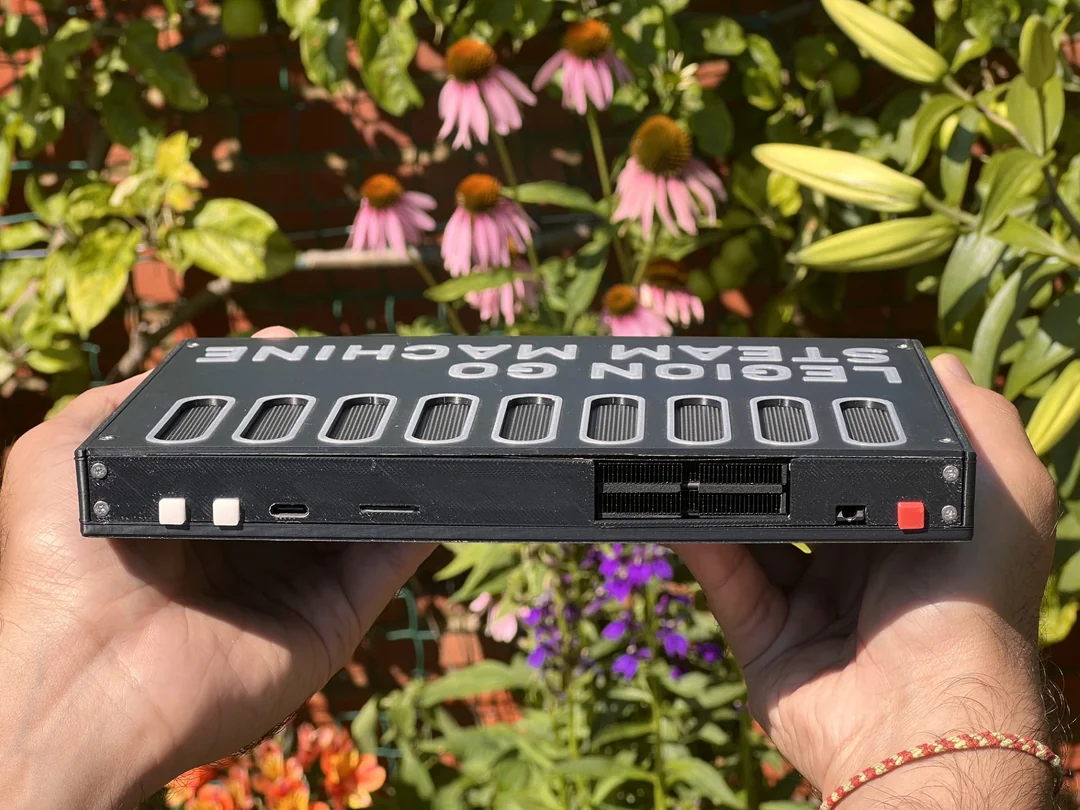

Máy Steam Machine in 3D dùng phần cứng Lenovo Legion Go.

Tôi làm cái này vì lỡ mua trúng cái Legion Go bị lỗi màn hình, thay vì tốn tiền sửa với Lenovo thì tôi quyết định thiết kế phiên bản không màn hình của Legion Go.

Câu chuyện đằng sau

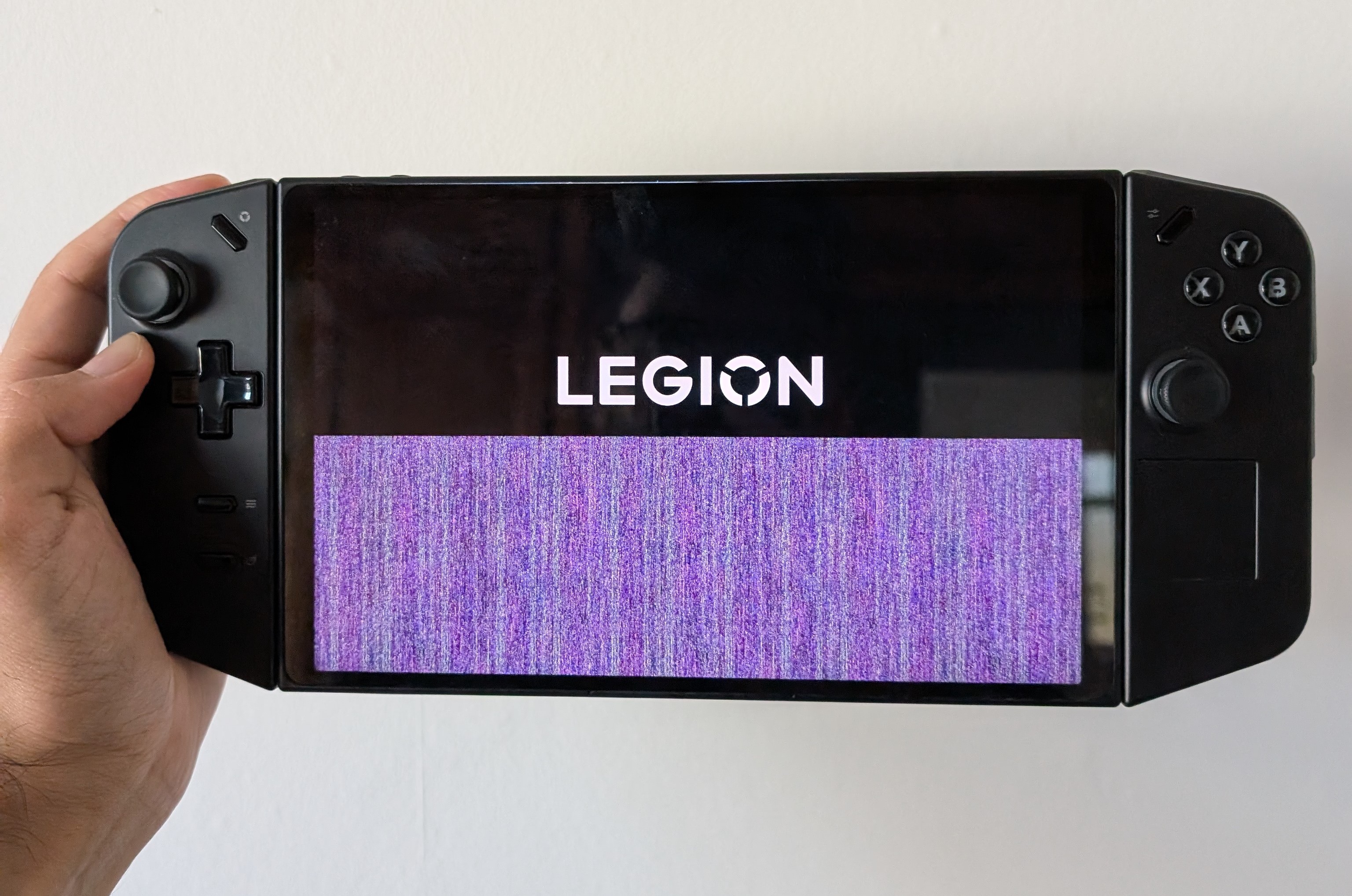

Tôi mua một chiếc Lenovo Legion Go trên eBay với giá 115 bảng Anh, quá hời luôn dù nó bị lỗi màn hình (nửa dưới màn hình có nhiễu và không biến mất).

Thiết bị đã hết bảo hành, tôi thử đổi độ phân giải và tần số quét trong Windows nhưng không khắc phục được. Sau đó, tôi đọc trên mạng thấy một số người dùng đã sửa được bằng cách chạy các lệnh đặc biệt trong Bazzite, nhưng tiếc là các lệnh đó không hiệu quả với tôi. Tôi cũng thử thay màn hình từ AliExpress nhưng kết quả cũng vậy, nên khả năng cao không phải lỗi do tấm màn hình mà là lỗi phần mềm hoặc phần cứng khác.

Thiết bị vẫn hoạt động với màn hình ngoài, nên tôi có thể dùng nó như vậy. Nhưng vì đã tháo màn hình ra rồi, tôi quyết định đi xa hơn bằng cách thiết kế một cái vỏ để chứa các linh kiện điện tử bên trong.

Lý do chính tôi phát triển cái này là để học thêm kỹ năng thiết kế 3D cơ bản và tạo ra một thứ gì đó độc đáo.

Phát triển & Thiết kế

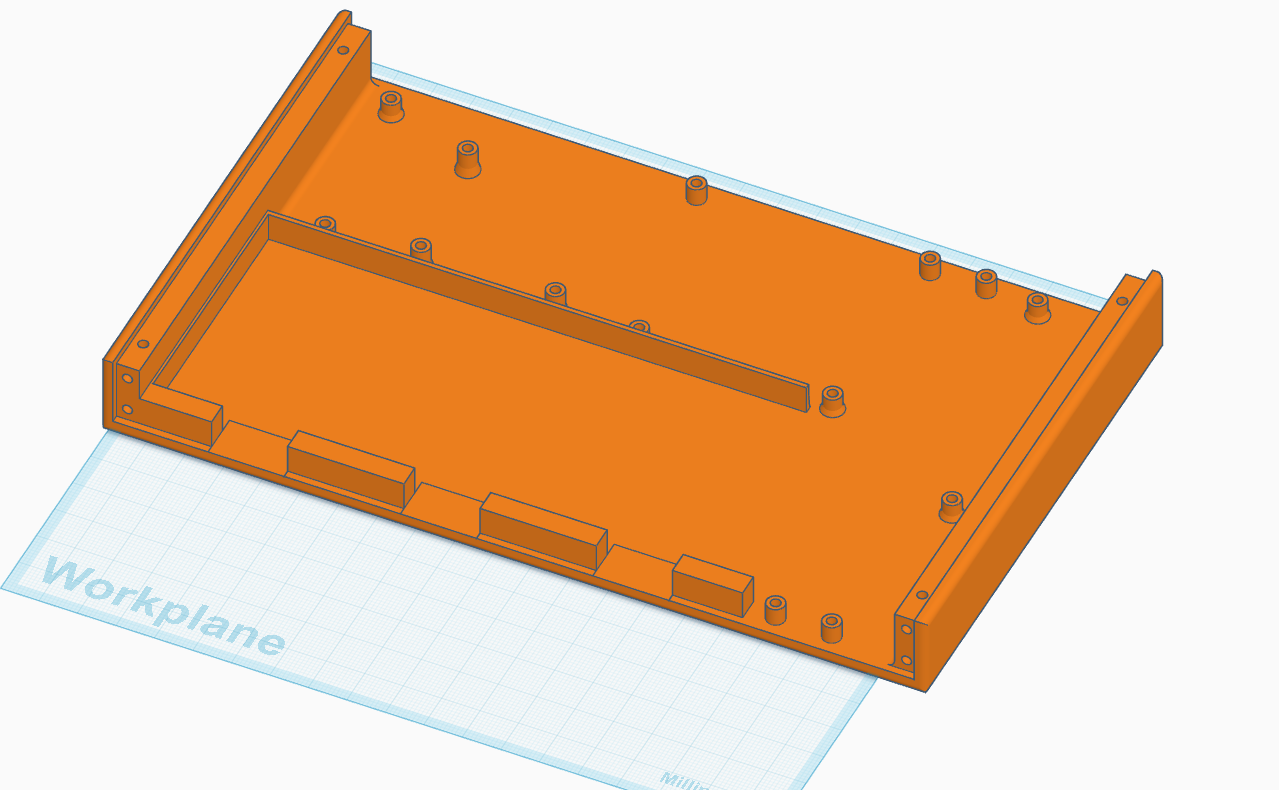

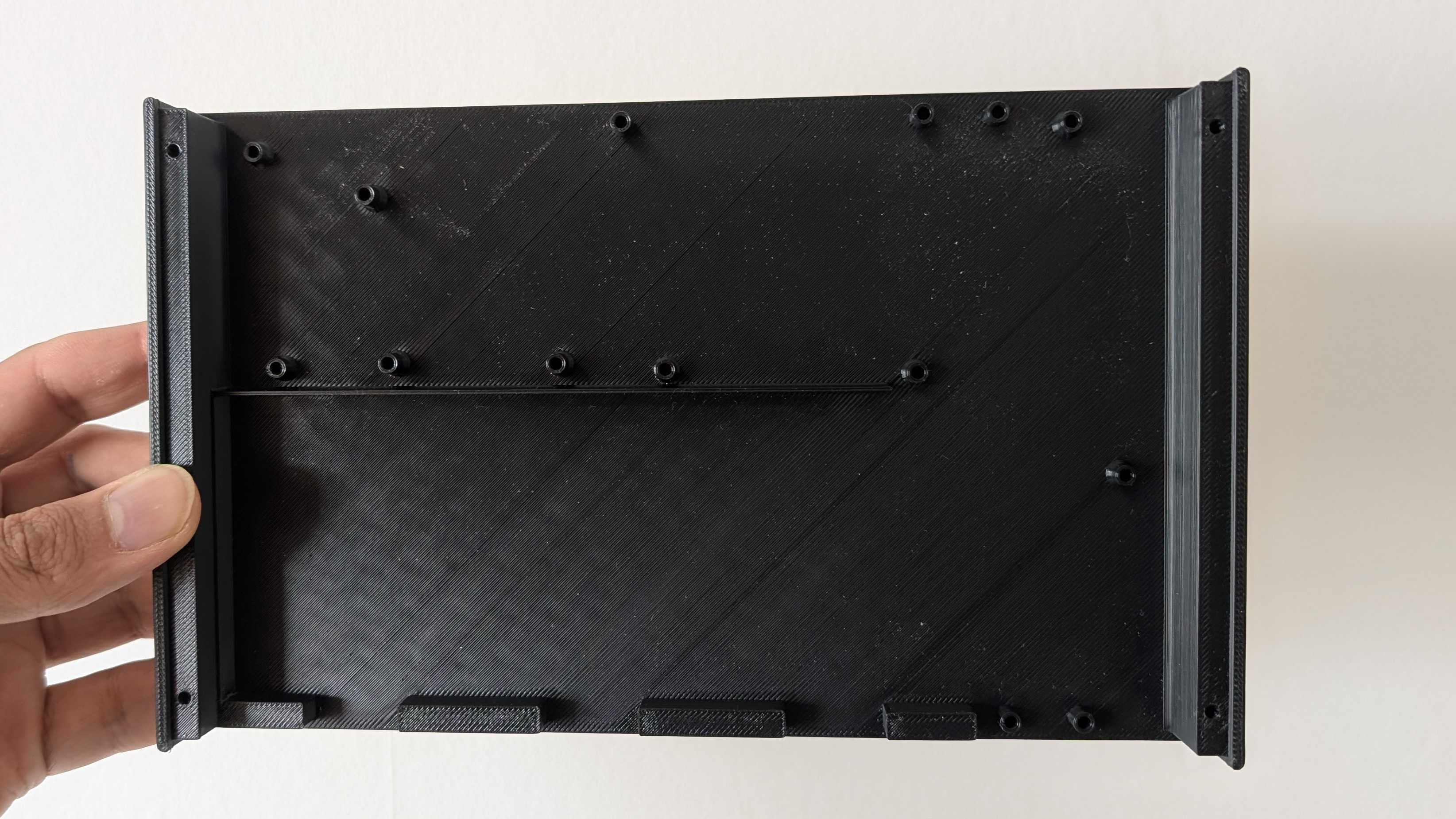

Sau khi tháo rời hoàn toàn thiết bị, tôi đã dựng mô hình 3D cho phần Đế với các trụ đỡ tích hợp. Các trụ đỡ này phải khớp với các lỗ gắn trên bo mạch chủ/bo mạch âm thanh và lỗ quạt của Legion Go. Để cố định các bộ phận của Legion Go vào Đế, tôi đã dùng các đai ốc ren M2 gắn vào các lỗ trụ đỡ. Tôi đã phải làm vài bản mẫu thử để có được vị trí lỗ mong muốn. Sự thẳng hàng của các trụ đỡ không hoàn hảo 100% nhưng đủ chính xác để giữ các bộ phận của Legion Go chắc chắn.

Phần Đế còn có một khe để giữ pin. Khe pin này có các khoảng trống ở phần dưới nơi đặt pin, cho phép bạn đặt các dải keo dán pin dạng 'pull-tab' theo chiều dọc dọc theo pin. Nếu cần tháo pin, bạn có thể kéo các dải keo này để gỡ keo.

Tôi thiết kế theo dạng module để có thể thử nghiệm độc lập các tấm Mặt trên/Dưới với phần vỏ chính. Điều này giúp tôi không phải in lại toàn bộ vỏ khi chỉ cần điều chỉnh nhỏ các mặt của thiết bị có phần cắt.

Nút Nguồn và 2 nút Âm lượng cũng được in 3D và phải được lắp vào tấm Mặt trên trước khi bắt vít. Tôi quyết định in Nút Nguồn màu đỏ và các nút Âm lượng màu trắng. Tuy nhiên, vị trí các nút âm lượng bị đảo ngược, nút bên trái là 'Tăng Âm lượng' và nút bên phải là 'Giảm Âm lượng'. Lý do là vì hướng của thiết bị đã bị lật (mặt dưới của Legion Go Steam Machine giờ là vị trí màn hình gốc của Legion Go).

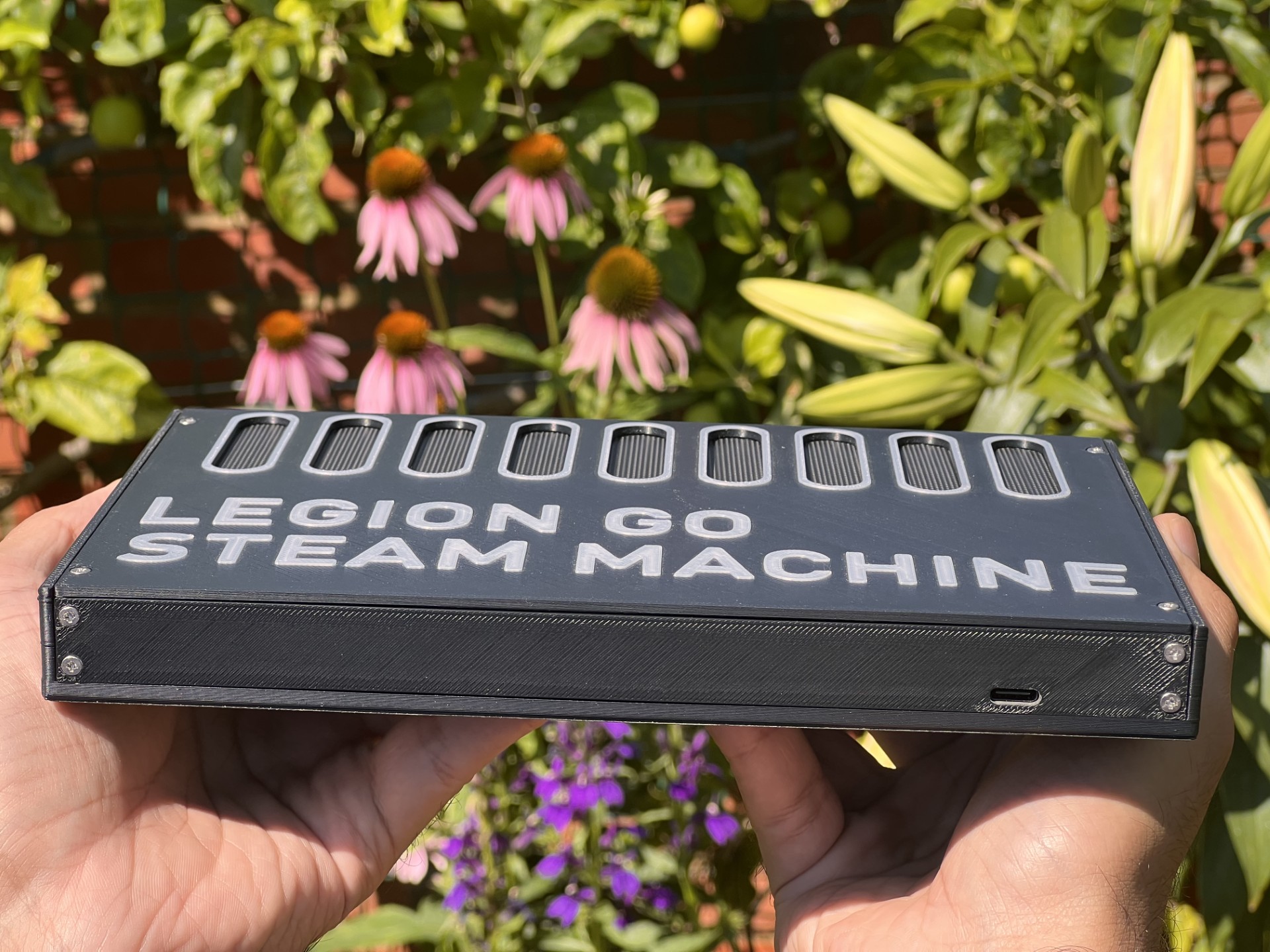

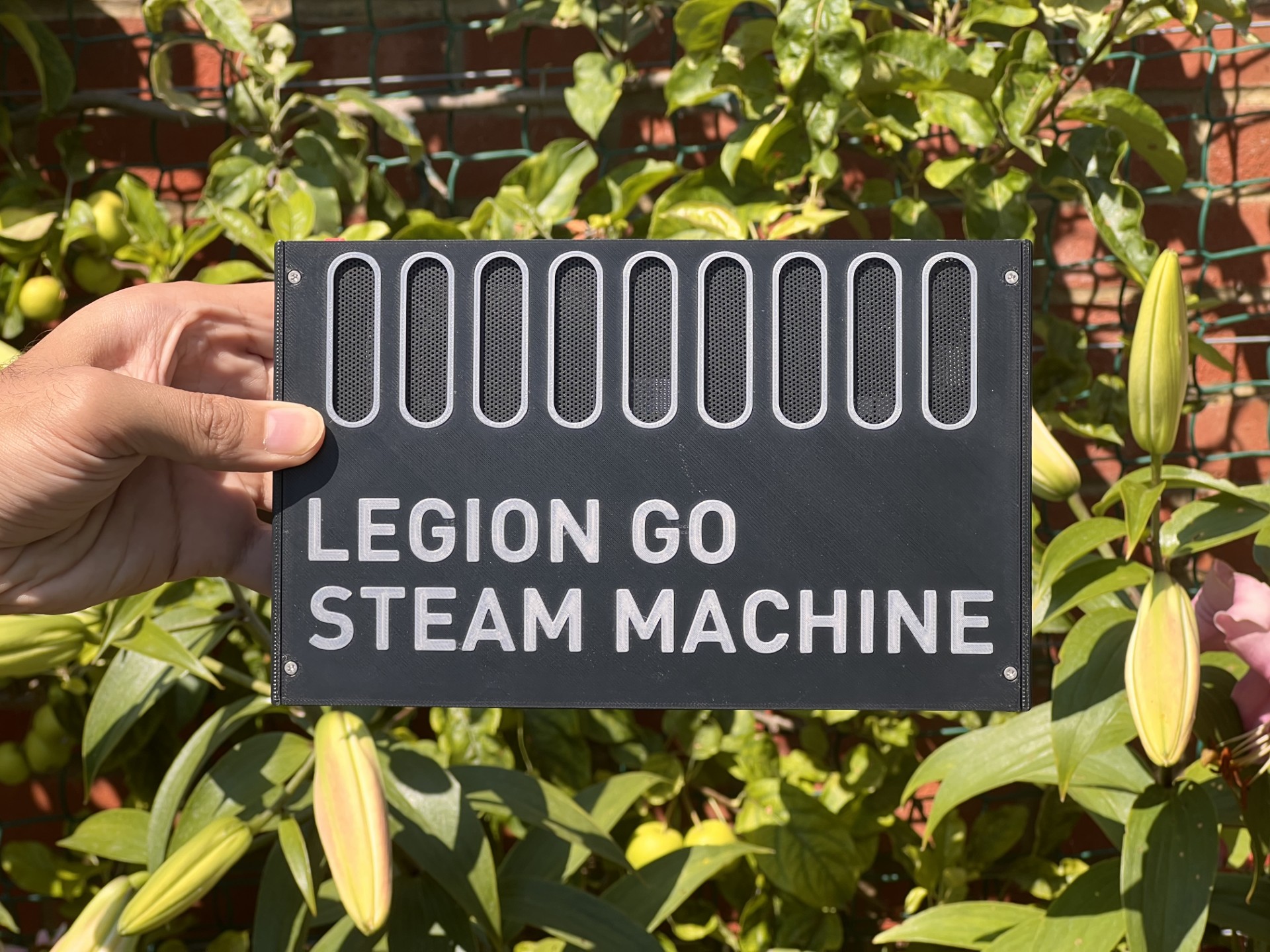

Nếu bạn muốn in nắp theo kiểu đa màu như trong ảnh, bạn cần máy in có khả năng in đa màu. Tất cả các phần màu trắng trên nắp đều được nâng cao hơn bề mặt khác 0.35mm, bạn cần cài đặt phần mềm in phù hợp.

Có nên làm theo không?

Không, tôi không khuyên bạn nên làm theo nếu thiết bị của bạn còn dùng tốt. Tôi nghĩ cách này có thể hữu ích trong các trường hợp sau:

• Bạn có một thiết bị bị hư hỏng nặng về ngoại hình (màn hình vỡ, rail điều khiển gãy, dù vậy bạn có lẽ cũng không muốn làm cái này).

• Bạn thích vọc vạch và có sẵn các bộ phận cần thiết.

• Bạn muốn phát triển thêm các mod dựa trên mẫu này.

Vấn đề tiềm ẩn khi dùng Windows

Tôi đã thử thiết bị với Windows và nhận thấy khi bắt đầu game, nó không phải lúc nào cũng mở trên màn hình của tôi và tôi phải nhấn Alt+Tab để vào game, như thể Legion Go coi màn hình tích hợp của nó là màn hình chính mặc dù không kết nối. Tôi không thử nghiệm nhiều trong Windows nên có lẽ tôi đã không cấu hình màn hình của mình đúng cách.

Tôi không gặp vấn đề gì với SteamOS và nó chạy rất mượt.

Tuyên bố miễn trừ trách nhiệm

Miễn trừ trách nhiệm, tôi sẽ không chịu trách nhiệm nếu bạn làm hỏng thiết bị của mình hoặc gây hại cho bản thân khi làm theo, vì vậy hãy tự chịu rủi ro! Chỉ nên làm khi thực sự cần thiết, cái này dành cho những người quen với việc lắp ráp thiết bị điện tử.

Đây giống như một dự án cá nhân hơn là bất cứ điều gì khác, và nó còn xa mới hoàn hảo. Tôi cũng không chắc về mức độ dễ dàng để tái tạo nó. Tôi đã sử dụng cùng một nhà cung cấp in 3D cho tất cả các bản mẫu của mình và đo đạc trực tiếp từ các bản in đó, nên kết quả có thể khác nhau khi sử dụng máy in/sợi in khác nhau. Tất cả các bộ phận đều được in bằng ABS vì nó chịu nhiệt tốt hơn các loại sợi in khác. In bằng PLA có thể làm vỏ bị cong vênh.

Trong khi Legion Go Steam Machine hoạt động, tôi không thể đảm bảo nó sẽ tiếp tục hoạt động trong tương lai. Ví dụ, Lenovo có thể phát hành bản cập nhật BIOS ngăn thiết bị khởi động nếu một số linh kiện bên trong không được phát hiện, nên bạn cần lưu ý điều này.

Tôi đã cập nhật BIOS từ SteamOS (khi lắp máy Steam Machine) lên phiên bản BIOS N3CN38WW (phát hành tháng 6/2025) bằng phương pháp được mô tả trong tài liệu Bazzite sử dụng lệnh fwupdtool. Thiết bị đã bị treo trên màn hình đen trong một thời gian rất dài nên tôi đã nhấn giữ nút Nguồn, điều này rất rủi ro khi cập nhật BIOS. Tôi cắm bàn phím vào thiết bị và nhận thấy đèn RGB của bàn phím nhấp nháy, nên tôi tin rằng Legion Go đang bật/tắt nguồn, tôi đã để thiết bị một lúc và cuối cùng Logo Lenovo hiện lên kèm thanh tiến trình. Tôi đã vào được BIOS để xác nhận phiên bản BIOS mới. Tôi chỉ chạy Steam OS nên có lẽ dual-boot là lựa chọn tốt hơn để cập nhật BIOS từ Legion Space.

Cần chuẩn bị gì để lắp?

Bạn sẽ cần:

• Máy in 3D (hoặc có quyền truy cập) có thể in bằng sợi ABS. Bạn cần máy in có khả năng in đa màu nếu muốn nắp giống như trong ảnh.

• 26 đai ốc ren M2xL4xOD3 (ren M2, dài 4mm, đường kính ngoài 3mm)

• 26 vít M2 5mm (thông tin chi tiết về loại vít cần thiết được nêu bên dưới)

• Dải keo dán pin dạng pull-tab để lắp pin (cùng loại thường dùng cho điện thoại di động và được lắp trong thiết bị Legion Go gốc)

• Máy hàn có thể gắn đai ốc ren bằng nhiệt (tôi dùng Pinecil V2 với phụ kiện gắn đai ốc ren)

• Tua vít

• Dũa dẹt và dũa tròn nhỏ (để sửa các khe cắt trên tấm Mặt trên/Dưới)

• Vật liệu lọc bụi có thể dán vào mặt dưới của nắp để ngăn bụi lọt vào máy. Tôi mua bộ lọc bụi cho quạt máy tính 120mm và cắt theo kích thước.

• Cồn Isopropyl hữu ích để làm mềm keo dưới cáp flex nối bo mạch chủ và bo mạch âm thanh. Nó cũng hữu ích để loại bỏ keo tản nhiệt cũ nếu bạn quyết định thay keo tản nhiệt CPU.

• Băng keo Kapton (để dán bộ lọc bụi vào mặt dưới của nắp)

• Honeywell PTM9750 (tùy chọn, nhưng tôi đã bôi cái này lên CPU khi tháo máy ra)

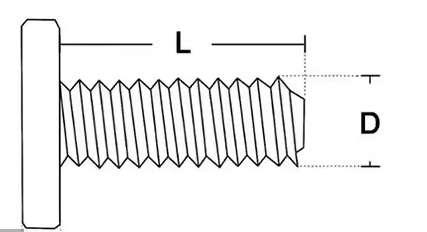

Vít tôi dùng trông giống ảnh bên dưới, mặt dưới đầu vít phẳng. Tôi dùng loại vít này vì vít côn có thể ấn vào và làm hỏng bo mạch chủ.

Không có vít gốc nào của Legion Go được tái sử dụng ngoại trừ ba vít giữ tản nhiệt trên bo mạch chủ. Tôi cũng thay vít SSD, vì vít gốc rất chặt và bị trượt khi tôi cố tháo ra. Để thay vít SSD, tôi đã dùng vít M2 3mm cùng loại đầu phẳng như trong ảnh trên.

Hướng dẫn lắp đặt

1. Đảm bảo pin đã được ngắt kết nối hoàn toàn khỏi Legion Go. Sau đó, Legion Go cần được tháo rời hoàn toàn.

2. Lắp tất cả 26 đai ốc ren vào các lỗ/trụ đỡ của Đế in 3D.

3. Sau đó, kết nối bo mạch chủ với bo mạch âm thanh bằng cáp flex. Vặn chặt bo mạch chủ và bo mạch âm thanh vào Đế. Vặn quạt vào vị trí, các vít quạt sẽ vặn vào các trụ đỡ cao hơn các trụ đỡ khác.

4. Trước khi lắp tản nhiệt, bạn có thể muốn thay miếng tản nhiệt và bôi lại keo tản nhiệt CPU. Lắp tản nhiệt vào bo mạch chủ. (Tôi đã tái sử dụng các vít tản nhiệt gốc đã lắp trong Legion Go).

5. Pin có thể được cố định vào vỏ bằng dải keo dán pin dạng pull-tab ở những vị trí có khoảng trống ở phần dưới của khe pin. Không kết nối đầu nối pin với bo mạch chủ vào thời điểm này. Xem chi tiết bên dưới về cách tôi định vị dải keo.

6. Vặn các tấm Mặt trên/Dưới vào vị trí với các nút in 3D đã được lắp. Bạn sẽ phải làm rộng nhẹ các lỗ vít trên tấm Mặt trên/Dưới để nó khớp hơn với các đai ốc ren, tôi đã dùng dũa tròn mỏng để làm rộng lỗ một chút. Bạn cần dũa nhẹ xung quanh các cổng USB-C của tấm Mặt trên/Dưới để nó khớp với các cổng USB-C của bo mạch chủ. Tôi cũng khuyên bạn nên dũa nhẹ xung quanh các lỗ cắt nút Nguồn và Âm lượng trên tấm Mặt trên bằng dũa dẹt để nút bấm dễ bấm hơn (bạn có thể muốn dũa khe cắm thẻ SD để làm nó lớn hơn nhưng tôi không bận tâm vì dock của tôi có khe cắm thẻ micro SD). Tôi gặp vấn đề với một lỗ trên tấm Mặt trên bị lệch và khi tôi vặn vít vào hết cỡ, nó làm tấm Mặt trên bị cong, nên tôi phải vặn vít đó ít hơn những cái khác, bạn có thể gặp vấn đề tương tự và có thể khắc phục bằng cách dũa các lỗ vít trên tấm Mặt trên/Dưới. Xem chi tiết bên dưới về đúng hướng của các nút bấm.

7. Lắp ăng-ten Wifi và Bluetooth, và đèn LED Nguồn. Xem phần bên dưới để biết hướng dẫn. Việc lắp các bộ phận này là tùy chọn và Legion Go sẽ hoạt động mà không có ăng-ten và đèn LED Nguồn, tuy nhiên đây là những tính năng hữu ích.

8. Cắm đầu nối pin vào bo mạch chủ. Tại thời điểm này, vì pin đã kết nối, bạn có nguy cơ làm hỏng bo mạch chủ nếu chạm vào nó. Bạn cần cẩn thận ở bước tiếp theo để không làm rơi vít xuống bo mạch chủ khi cố định nắp vào vỏ.

9. Tôi dán vật liệu lọc bụi vào mặt dưới của nắp ở vị trí các lỗ thông gió. Tôi dùng băng keo Kapton để làm điều này. Cuối cùng, tôi vặn nắp vào vị trí bằng 4 vít.

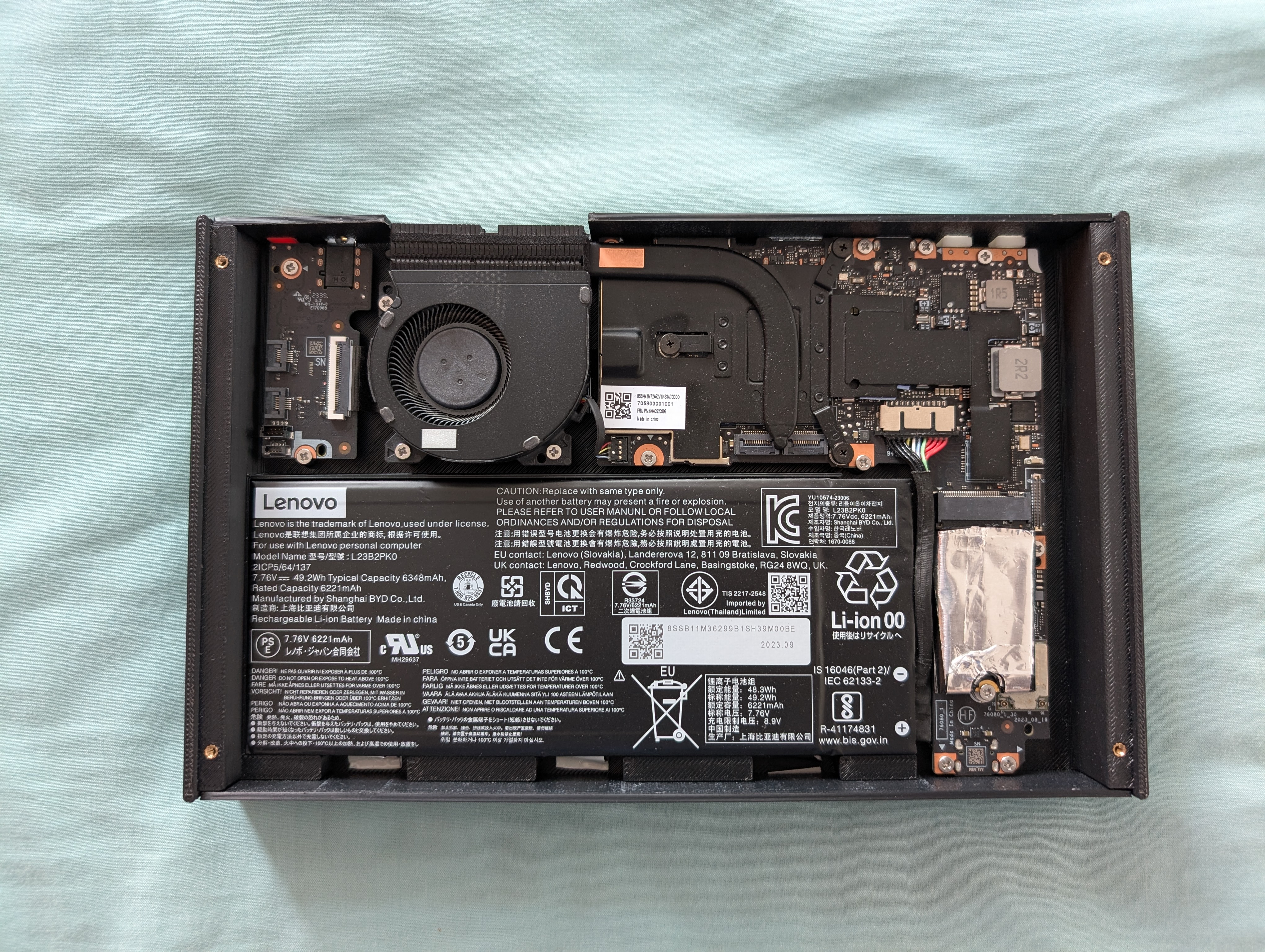

Ảnh tham khảo máy Legion Go Steam Machine đã lắp ráp hoàn chỉnh, không có nắp, ăng-ten hoặc đèn LED Nguồn.

Định vị dải keo dán pin

Dải keo dán pin nên được đặt ở những vị trí này, cho phép pin dính vào Đế và cũng dễ dàng tháo dải keo nếu cần tháo pin.

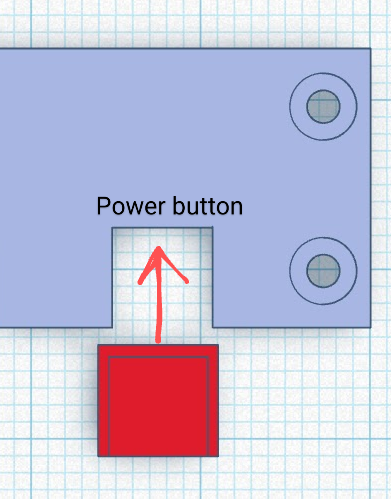

Đúng hướng lắp các nút bấm in 3D vào tấm Mặt trên

Phần đế của các nút bấm in 3D có 3 cạnh nhô ra, 3 cạnh này cho phép nút bấm được nhấn nhưng không bị kéo ra.

Lắp đèn LED Nguồn

Tôi đã thêm đèn LED Nguồn trở lại mà không cần phải sửa đổi lại tấm Mặt trên.

Trước tiên, rút đầu nối pin ra, tôi đặt một lớp băng keo Kapton bên dưới vị trí đèn LED Nguồn. Sau đó, tôi dán đèn LED Nguồn vào vị trí trung tâm của lỗ thông gió đầu tiên khi đóng nắp. Trông khá hay vì bạn có thể thấy đèn LED Nguồn qua lỗ thông gió.

Kết nối ăng-ten WiFi và Bluetooth

Sau một thời gian thử nghiệm, tôi nhận thấy có 3 dây ăng-ten cần thiết cho WiFi & Bluetooth hoạt động. Dây màu đen dành cho WiFi và dây màu xám & trắng cần thiết cho Bluetooth.

Tôi cắm cả 3 ăng-ten và đặt đầu ăng-ten gần lỗ thông gió đầu tiên để cải thiện chất lượng tín hiệu. Tôi dùng băng keo Kapton để dán che các khu vực điện tử xung quanh ăng-ten vì ăng-ten có một số bộ phận kim loại mà tôi không muốn làm đoản mạch với các linh kiện gần đó. Tôi cũng dán một ít băng keo Kapton trực tiếp lên đầu ăng-ten để đảm bảo không bị đoản mạch.

Trông không được đẹp lắm nhưng hoạt động tốt.

Cách tôi sử dụng thiết bị này

Tôi sử dụng thiết bị với 'UGREEN Steam Deck Dock, 9-in-1 Docking Station' và '8BitDo Ultimate 2.4G Wireless Controller'.

Cải tiến trong tương lai

Đây là một số điều có thể cải thiện với mẫu này:

• Các lỗ vít cho tấm Mặt trên/Dưới không khớp hoàn toàn với các đai ốc ren của Đế nên cần phải dũa và làm rộng lỗ một chút. Các lỗ khoét cho vít trên tấm Mặt trên/Dưới cũng có thể làm rộng hơn vì tôi gặp một số vấn đề khi vặn vít vào hết cỡ mà không bị vít chạm vào mép lỗ khoét.

• Tấm Mặt dưới bị cong nên tôi lẽ ra nên thêm một đai ốc ren nữa ở đáy khe pin để phần giữa của tấm Mặt dưới cũng vặn vào Đế, tuy nhiên độ cong không đáng kể khi lắp nắp. Tấm Mặt trên cũng bị cong tương tự nhưng không có nhiều chỗ để thêm đai ốc ren.

• Phần Đế có thể làm nhỏ hơn một chút vì có một khoảng trống nhỏ giữa bo mạch chủ và cạnh trong bên phải, nhưng điều này sẽ yêu cầu thay đổi cả nắp và tấm Mặt trên/Dưới. Tôi có thể đã giảm khoảng trống này nhưng tôi nghĩ nó tốt vì nó tạo không gian cho SSD tản nhiệt.

Các tệp Tinkercad

Đây là các tệp Tinkercad nếu bạn muốn tự sửa đổi:

• Đế

• Nắp

• Tấm Mặt trên

• Tấm Mặt dưới

• Nút Nguồn

• Nút Âm lượng

Bạn có thể chọn toàn bộ mô hình và nhấp vào ‘Ungroup’ để sửa đổi mô hình.

Câu hỏi thường gặp

Tại sao? Màn hình bị lỗi, tôi có được phần cứng giá rẻ và muốn luyện tập thiết kế 3D trên Tinkercad. Tôi cũng lấy cảm hứng từ Steam Brick của [@barad1640372](https://www.f3d.vn/profile/barad_1640372) nên tôi muốn phát triển một thứ gì đó tương tự nhưng dành cho Legion Go._

Có thể truy cập BIOS mà không cần màn hình không? Có, khi kết nối với màn hình ngoài, bạn có thể truy cập BIOS và điều hướng BIOS bằng bàn phím.

Kích thước & trọng lượng là bao nhiêu? Kích thước khoảng 21.3cm x 13.1cm x 2.2cm và nặng khoảng 440g.

Ghi công

Tôi đã sử dụng mẫu USB-C Cutout Template của @Jellypowered để tạo các lỗ USB-C trên tấm Mặt trên/Dưới. Cảm ơn vì đã cho phép người khác sử dụng mẫu của bạn!
