Bộ chia sách linh kiện SMD

Đây là những bộ chia cho sách linh kiện SMD mà bạn có thể tìm thấy, ví dụ như các bộ hỗn hợp đã được lấp đầy trên eBay, v.v. hoặc trống trên Adafruit. Ngoài một cuốn sách đầy đủ, tôi cũng có một cuốn trống, cũng như một số trang bổ sung cho các dải băng 8 và 24mm. Tôi sử dụng chúng để lưu trữ các dải băng SMD ngắn bị quá ngắn cho giá đỡ/hộp đựng băng này. Vì vậy, để dễ dàng tìm thấy các thành phần tôi đang tìm kiếm, tôi đã tạo ra các bộ chia này để hướng dẫn nhanh cho tôi đến kích thước và thứ tự độ lớn phù hợp của tụ điện, chẳng hạn. Ngoài các dải băng ngắn, chúng còn hoạt động cho các ống đựng linh kiện ngắn và phần nào là cả các linh kiện riêng lẻ.

Tôi bắt đầu thiết kế các bộ chia trong Fusion nhưng sự đa dạng của các nhãn nhanh chóng làm tăng độ phức tạp của các tệp và khiến việc giữ cái nhìn tổng quan trở nên khó khăn. Do đó, tôi đã tạo một thiết kế tham số khác trong OpenSCAD, sau một số thiết lập ban đầu cho phép tùy chỉnh rất dễ dàng các bộ chia cá nhân hóa có thể phù hợp với bạn hơn các bộ chia được tạo sẵn của tôi. Với tập lệnh OpenSCAD “hoàn thành”, việc tạo các bộ mới nhanh hơn, nhưng Fusion cho phép kiểm soát tốt hơn kích thước và vị trí văn bản.

In ấn

Tôi đã in của mình một phần bằng PLA và một phần bằng PETG. Cả hai đều có độ dày lớp 0,2mm/1 lớp và thay đổi sợi/màu sau lớp đầu tiên.

Chữ nổi thêm 0,2mm, tôi khuyên bạn nên in thành 2 lớp 0,1mm, vì phần đầu của chữ bị thiếu vật liệu sau khi thay đổi sợi.

Các biến thể mô hình

Fusion

Nếu bạn biết một chút về Fusion, việc sửa đổi sẽ tương đối dễ dàng. Tệp SMDbookDivider_Fusion.3mf có các ví dụ cho:

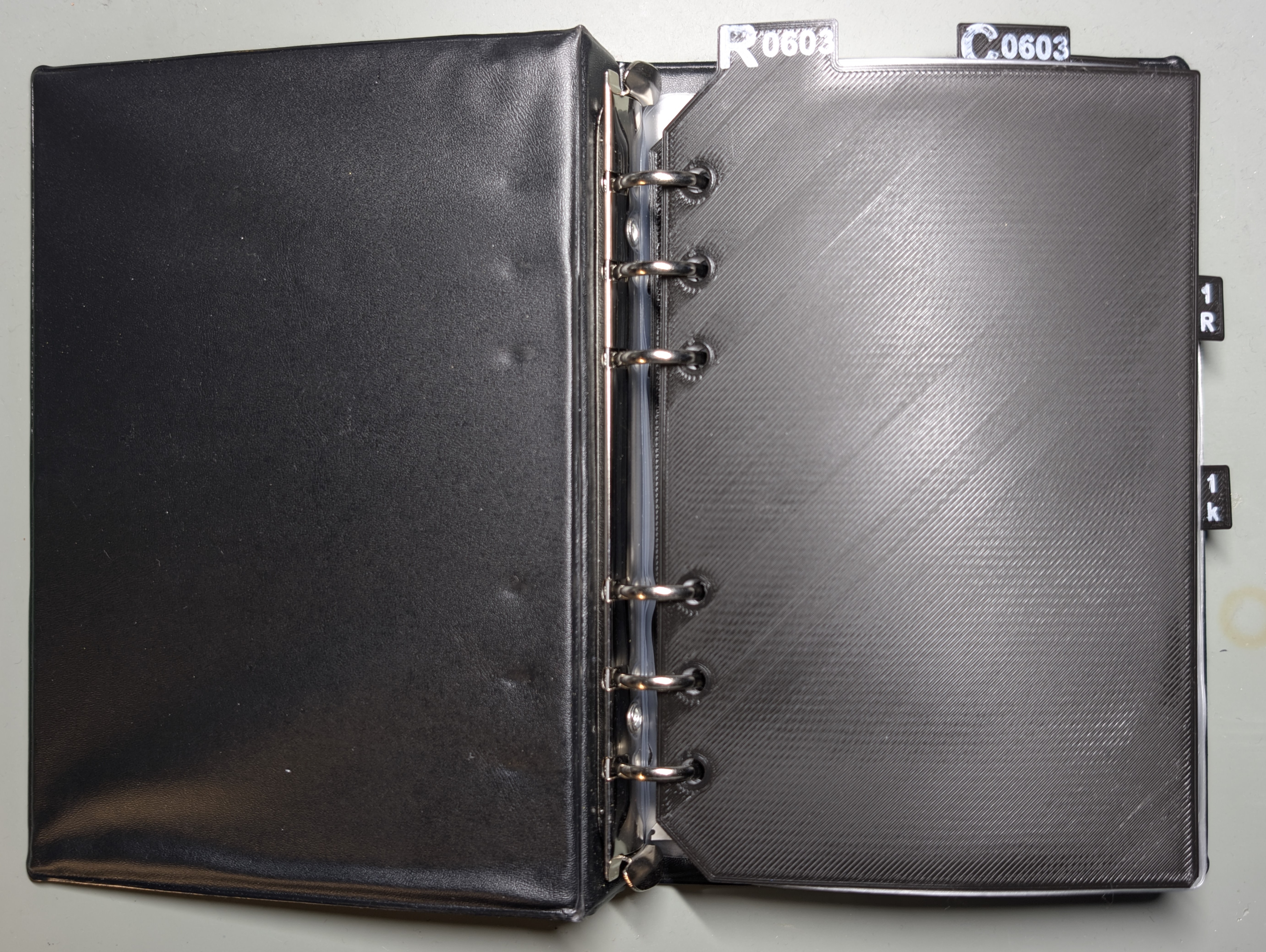

• Các bộ chia trên cho các loại và gói R/C 0603/0805

• Các bộ chia bên cho các độ lớn từ pico đến Giga, có thể được sử dụng, ví dụ, cho tụ điện (p đến m) và điện trở (m đến G)

• Tệp .f3d cũng có bộ chia chi tiết cho độ lớn giá trị, ví dụ 1R, 10R, …, 10M, 100M và 1p, 10p, …, 10m, 100m

Tệp SMDbookDivider_Fusion.3mf kết hợp tất cả các ví dụ ở cùng một vị trí (vì vậy trông giống như một trang với tất cả các nhãn) nhưng chúng là các bộ phận riêng lẻ. Chỉ cần kéo nó vào bộ cắt của bạn và chia nó thành các đối tượng riêng biệt và xóa những cái bạn không cần.

OpenSCAD

Tệp SMDbookDivider_OpenSCAD.3mf có các bộ chia được tạo sẵn giống như được liệt kê ở trên cho Fusion, với một bộ ví dụ bổ sung có nhãn VREG, OpAmp, I2C, LED và [trống].

Để tạo bộ của riêng bạn, hãy làm theo các ví dụ nếu tệp

• Tạo danh sách với các tên mong muốn. Thêm các chuỗi trống để “điều chỉnh” kích thước/khoảng cách của các nhãn riêng lẻ, mô hình sẽ tự động điều chỉnh.

• Khởi tạo danh sách mới của bạn dưới dạng topDivider hoặc sideDivider ở cuối tệp

• Hiển thị và xuất để tạo một tệp .stl hoặc .3mf với tất cả các bộ chia được tạo

  • Bình luận các bộ chia bạn không cần để tăng tốc độ hiển thị

• Nhập tệp .stl/.3mf được tạo vào bộ cắt của bạn

  • Đặt lại tỷ lệ sau khi nhập nếu bộ cắt của bạn phàn nàn rằng mô hình quá lớn đối với máy in và thu nhỏ nó cho vừa

• Chia mô hình đã nhập thành các đối tượng và tùy chọn xóa các bộ chia không mong muốn

Ý tưởng sử dụng

• Chỉ in phần ruột để tiết kiệm vật liệu (và thời gian? hoặc trông ngầu?)

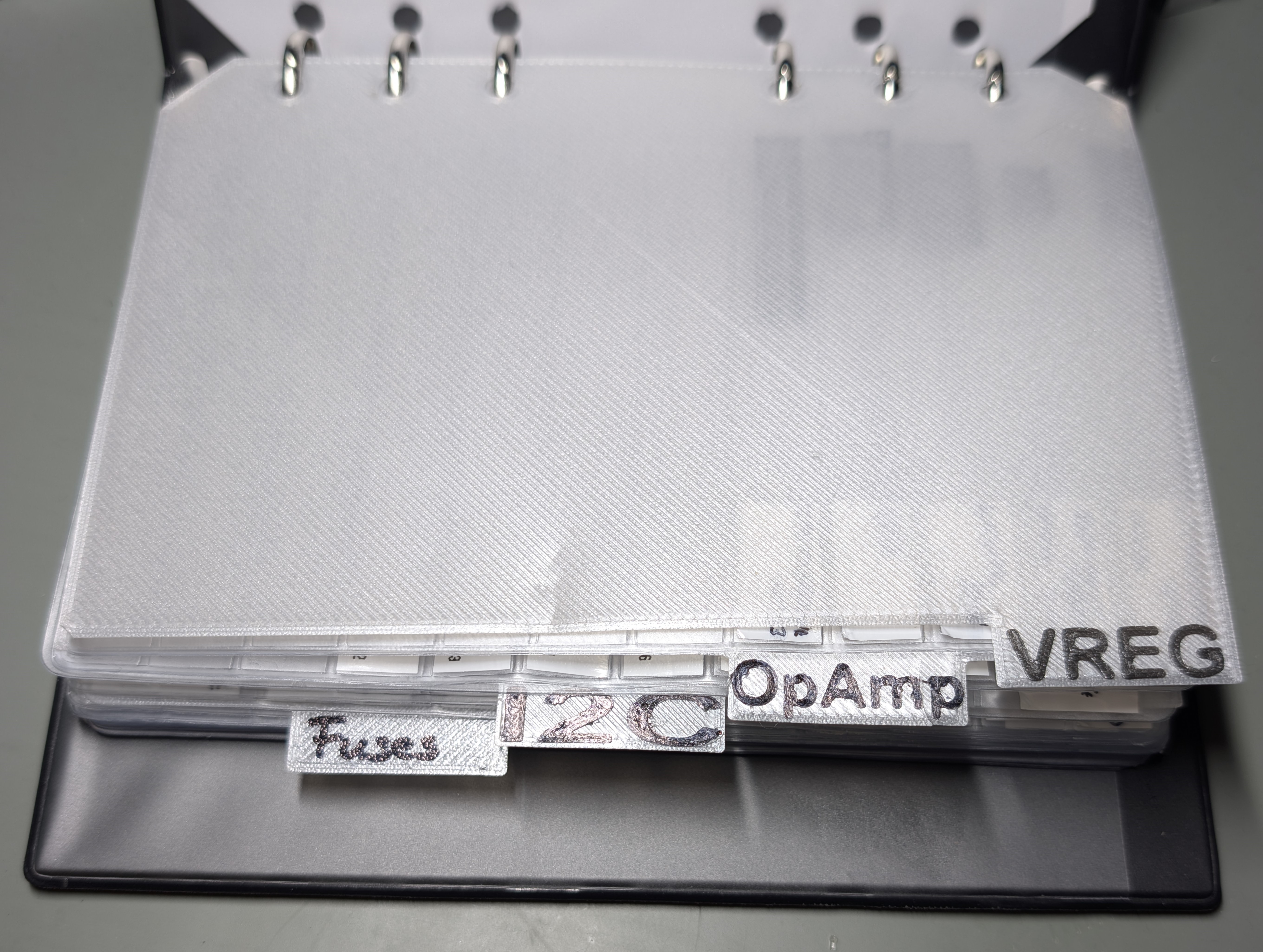

• Ngoài việc tùy chỉnh nhãn trong các tệp Fusion/OpenSCAD, bạn cũng có thể tạo các bộ chia trống và thêm văn bản trong bộ cắt hoặc viết tay bằng bút đánh dấu (ví dụ: cái được gắn nhãn Fuses trong ảnh bìa)

• In hai màu (thay đổi sợi giữa các lớp) trông đẹp nhất theo ý kiến của tôi, nhưng bạn cũng có thể in chúng bằng một màu duy nhất và sử dụng bút đánh dấu để chỉ sơn các bề mặt nổi lên (ví dụ: những cái được gắn nhãn I2C và OpAmp trong ảnh bìa)
