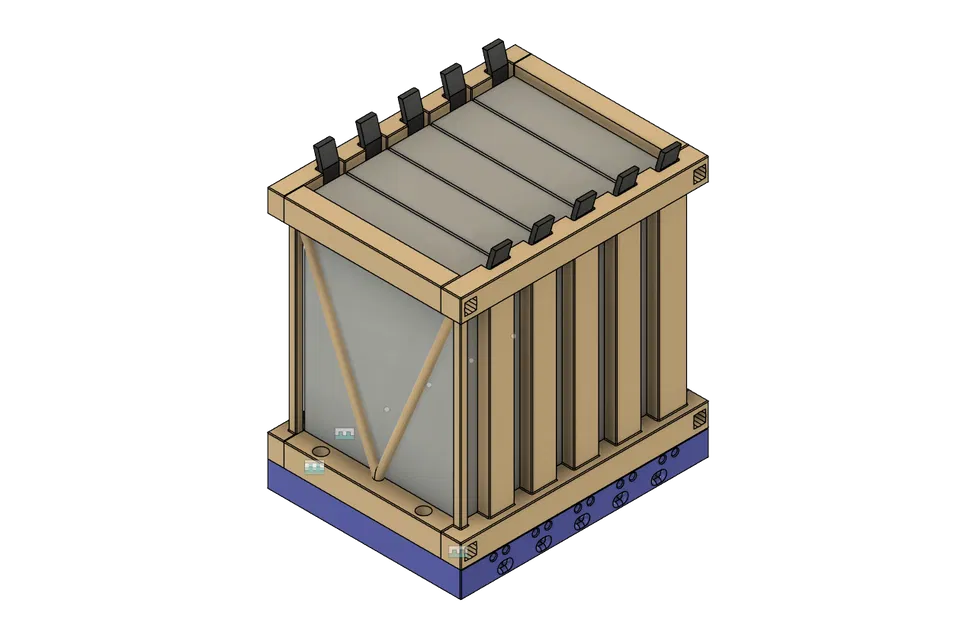

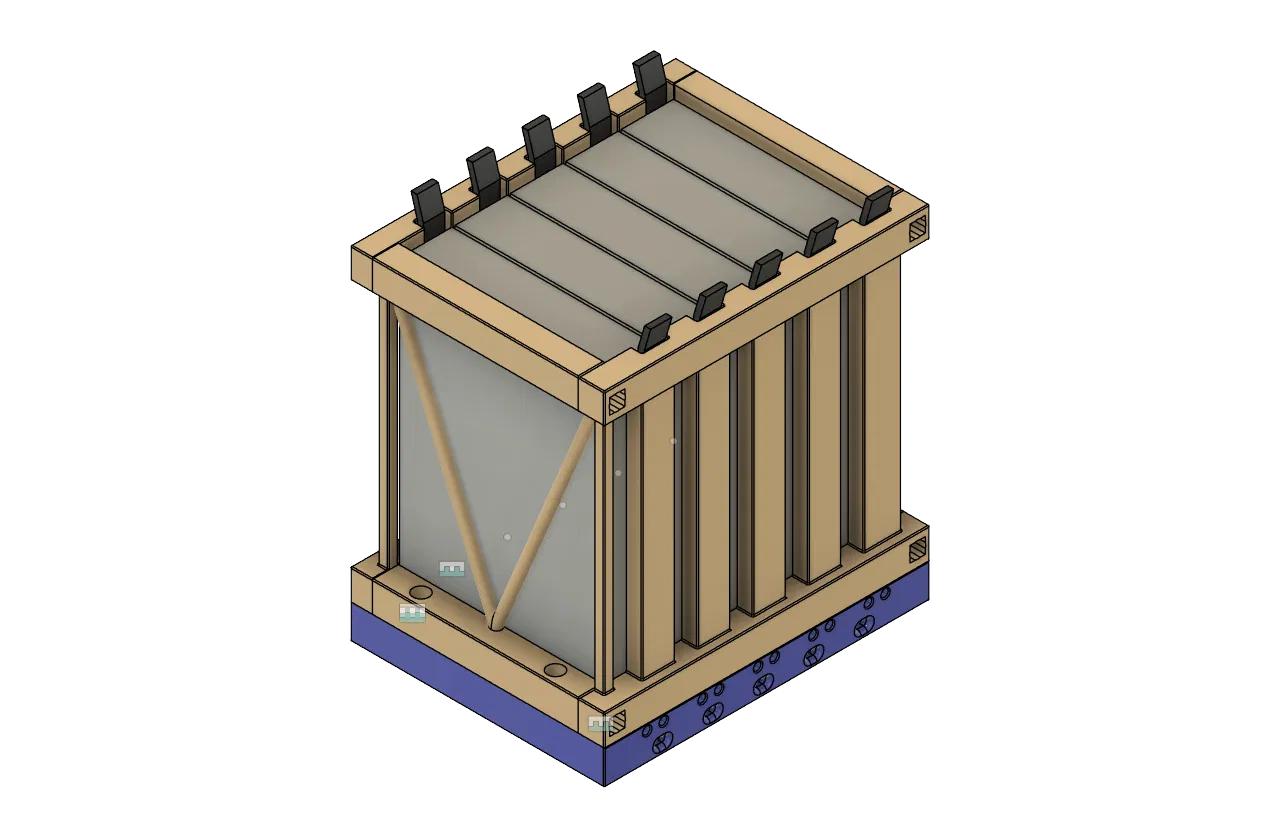

Khay ổ cứng SATA cho Jonsbo Backplane v39
Lắp ráp 5 ổ cứng SATA 3.5" vào khay này, tương thích với Jonsbo Backplane v39. Lưu ý kiểm tra kỹ các bộ phận trước và sau, vì chúng không giống nhau. Thiết kế ưu tiên luồng không khí, có thể cần in thành nhiều phần nếu máy in gặp khó khăn.
Mô tả
-
1x Tấm nền: https://www.aliexpress.us/item/3256808318459164.html
-
1x Thanh trượt: https://www.amazon.com/dp/B08S6T53VW
-
17x Vít ren nhiệt: M4x0.7 6.4mm: https://www.mcmaster.com/94459A160/
-
5x Vít PCB: M4x0.7 6mm: https://www.mcmaster.com/97763a815/
- Đầu vít phải có chiều cao < 3.5mm
-
12x Vít lồng: M4x0.7 10mm: https://www.mcmaster.com/91290A144/
- Loại âm, thiết kế cho đầu lục giác tiêu chuẩn
Cẩn thận với các bộ phận nhé anh em - đặc biệt là mặt trước và mặt sau KHÔNG giống nhau đâu.
Mình phải hy sinh phần dẫn hướng thanh trượt để ưu tiên luồng không khí đó.
Anh em cứ thử in cả lồng phía trên thành một khối đi, nhưng mình đã thử trên hai máy bambulab khác nhau mà đều bị lỗi đó.
