Maslow 4 CNC Router Khóa Tốc Độ Trục Chính

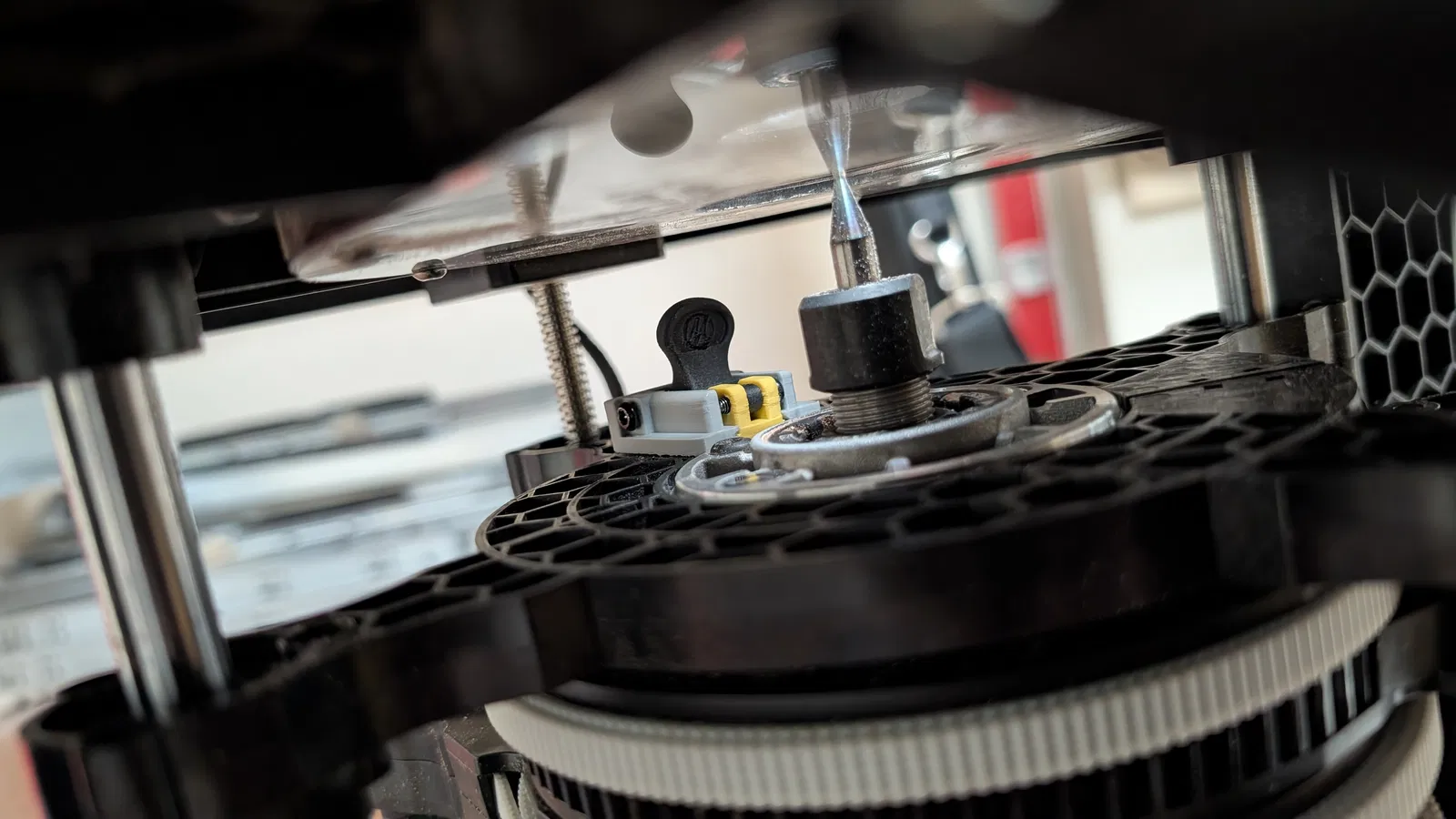

Thiết kế để phù hợp với máy CNC khổ lớn Maslow 4.0 và 4.1 ( https://www.maslowcnc.com/about-maslow4 ), công cụ gạt này giúp khóa trục chính dễ dàng khi sử dụng cờ lê lấy mũi khoan. Mục đích của công cụ này là giúp việc thay mũi khoan router trở nên thuận tiện hơn. Khóa tốc độ sử dụng lực căng của bộ truyền động chống lại cơ chế quá tâm để tự khóa vào vị trí khi sử dụng. Phiên bản cập nhật này có hình học được sửa đổi để chỉ sử dụng bu lông M3x12mm, cùng với các cải tiến về công thái học và khả năng sử dụng. Chúc bạn xài vui!

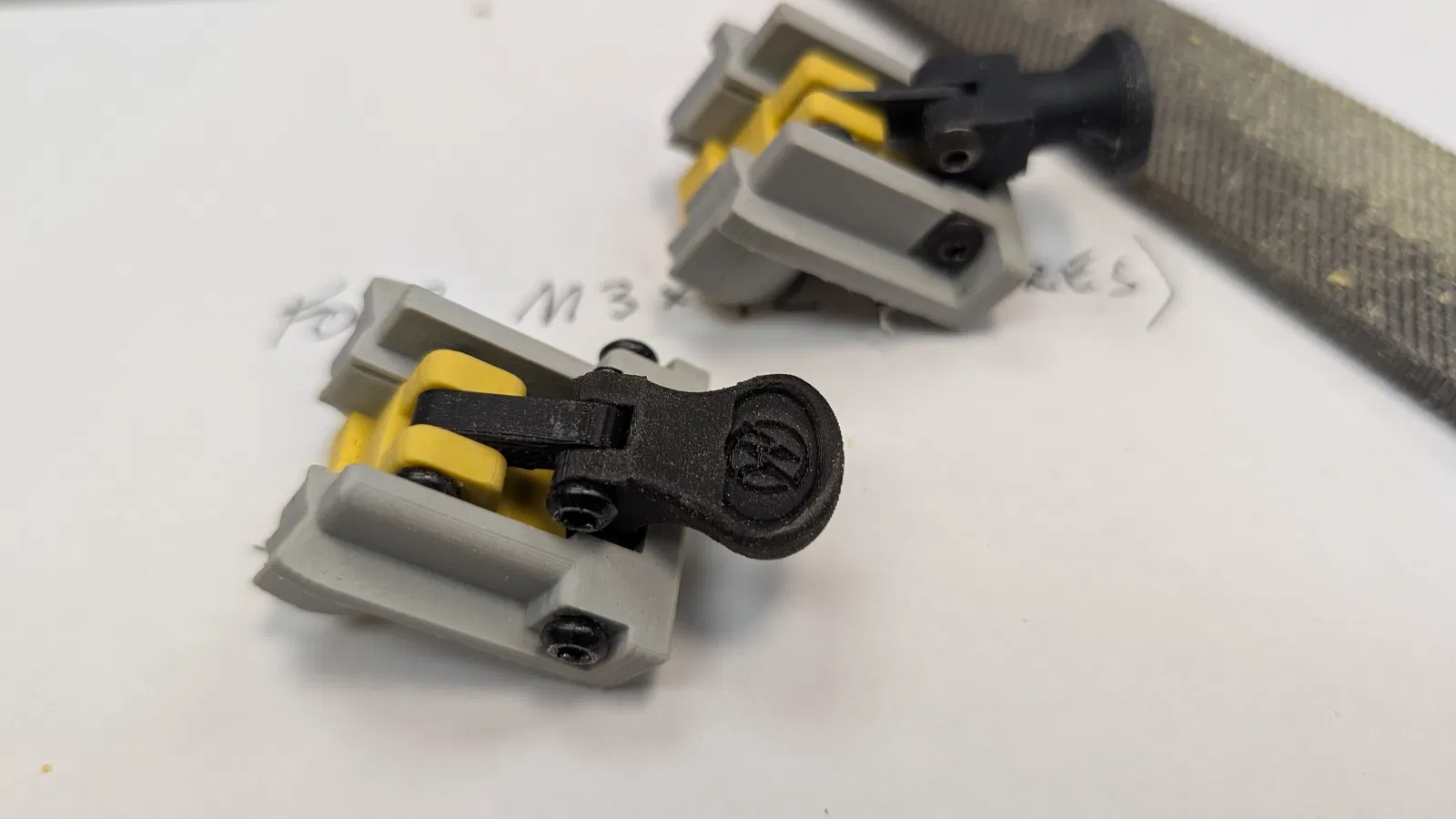

Các bộ phận được định hướng trong phiên bản này để có lựa chọn in tốt nhất. Cần có vật liệu hỗ trợ (supports). Tôi đã sử dụng dũa để làm sạch mô hình trước khi lắp ráp. Phần thân màu xám có thể in với 50% infill, nhưng tôi đề nghị in 100% cho các bộ phận còn lại.

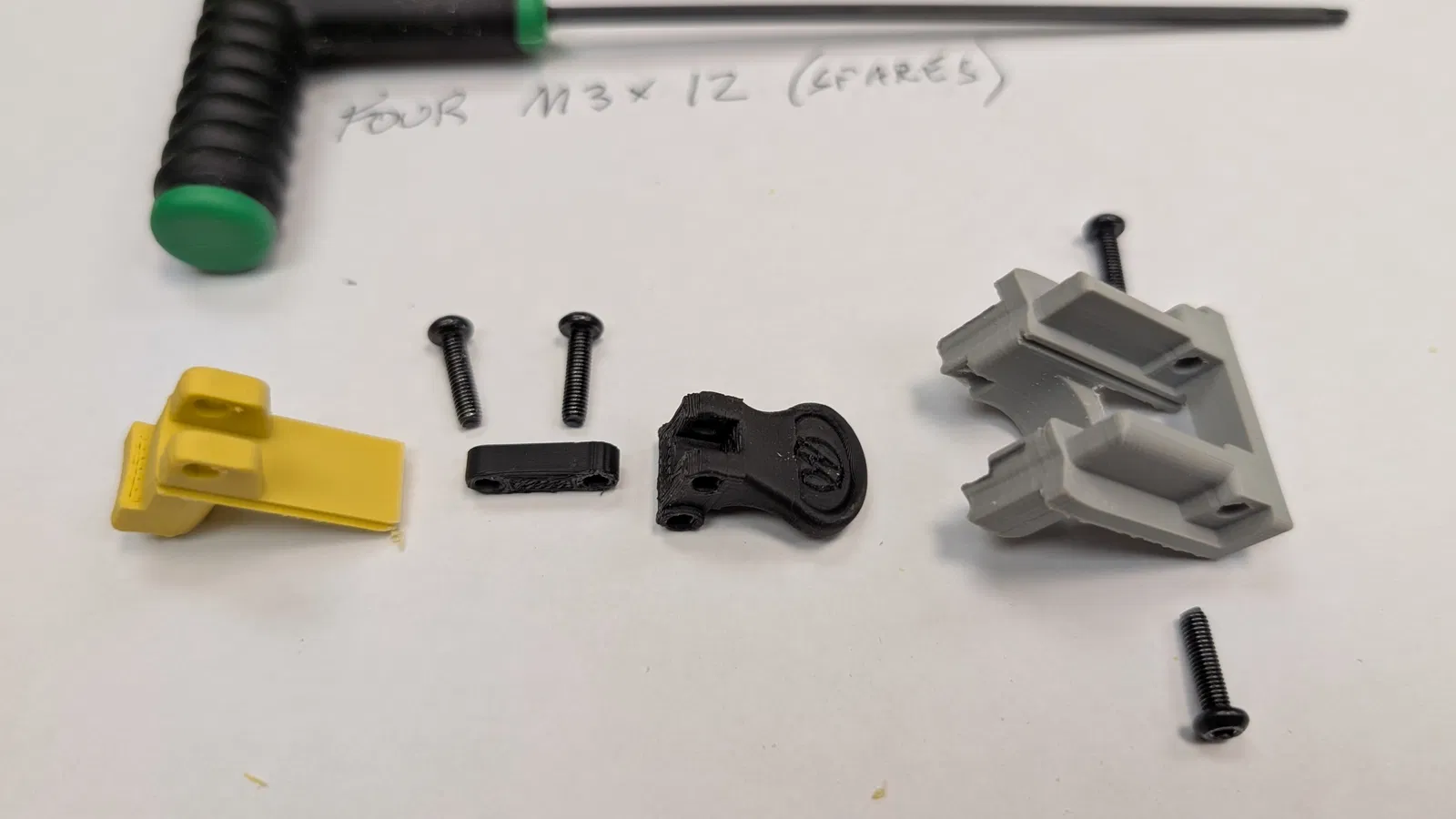

Sử dụng bu lông M3x12mm (thêm từ bộ kit Maslow) cho toàn bộ. Tôi không sử dụng đai ốc trên bất kỳ bu lông nào. Các bu lông bản lề ở phía sau thân chính được vặn nhẹ vào một đoạn được siết chặt của cần gạt để giữ chúng cố định. Đừng siết quá chặt bất kỳ phần cứng nào. Chiều dài của thanh khớp nối (thanh đẩy?) có thể được tinh chỉnh để bù đắp cho hao mòn hoặc các biến thể khác.
