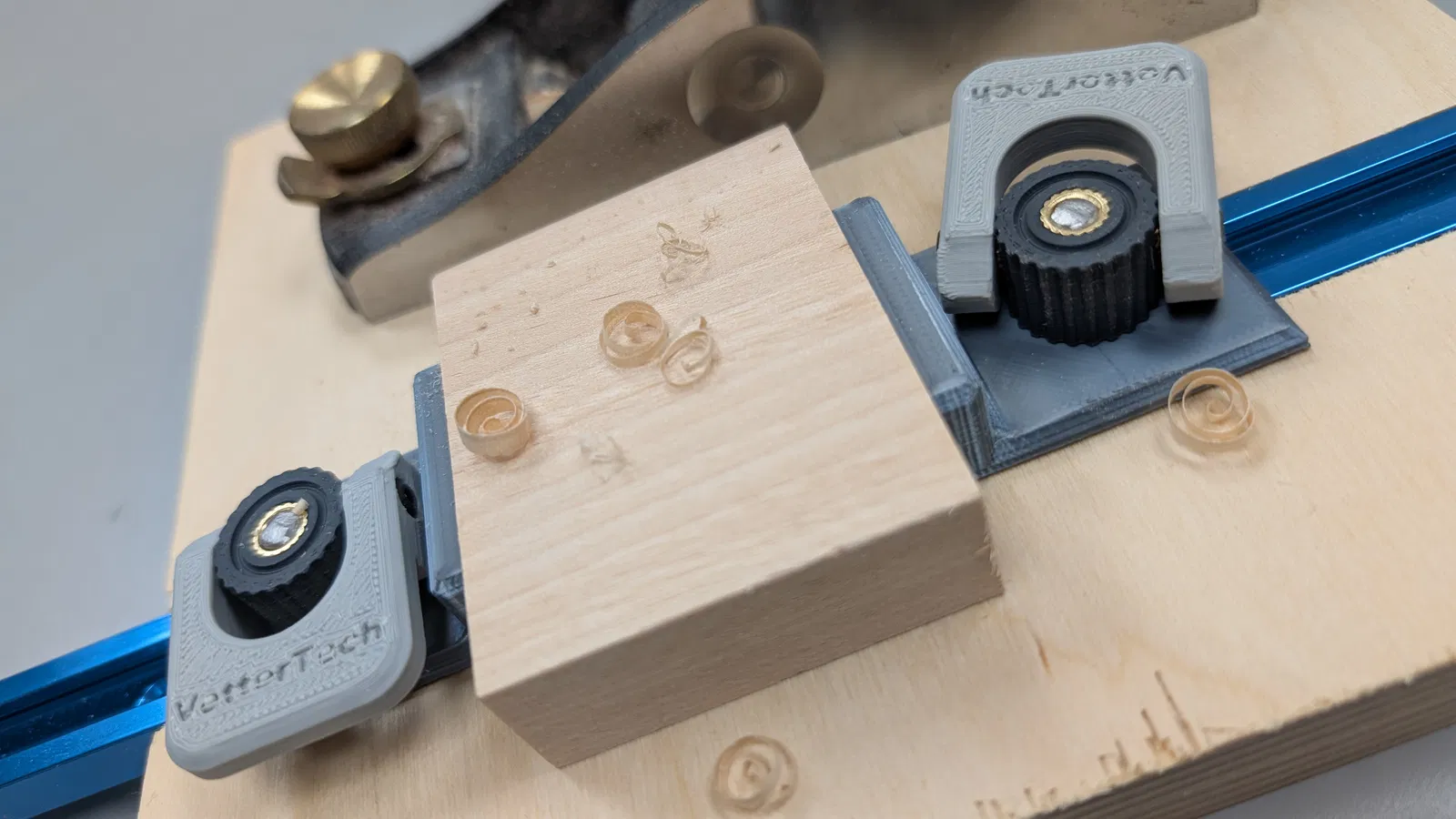

Chặn T-Track Cho Bàn Máy Khóa Cam

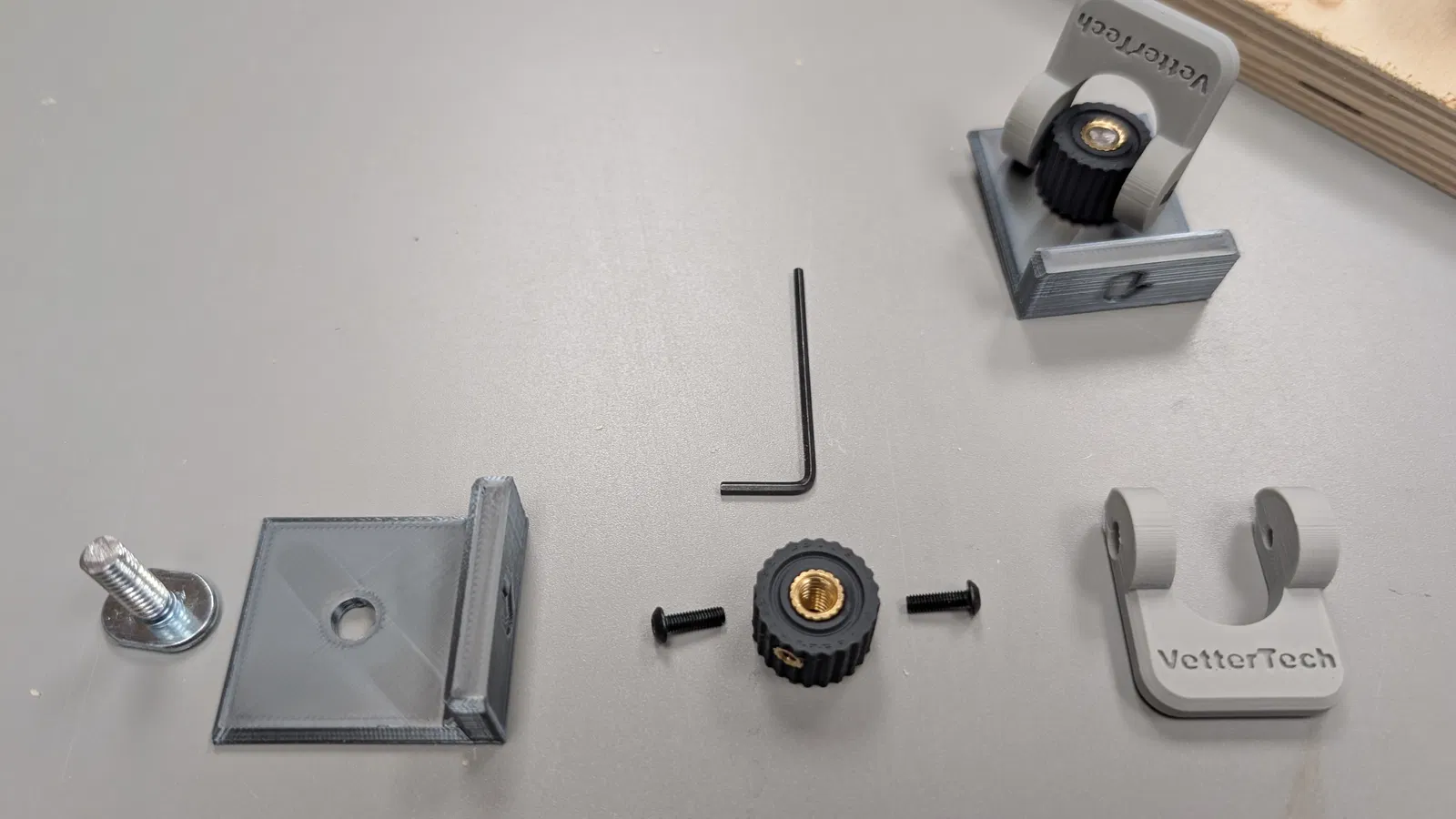

Cái núm vặn có gắn ốc nhiệt để tăng độ bền, kết nối với khóa đòn bẩy bằng ốc vít theo hệ mét (có link bên dưới). Tui không tìm được ốc T-Track loại 1/4" x 20 x 3/4", nên tui phải cắt ốc 1/4" x 20 x 1" xuống còn 3/4" và vát nhẹ hai đầu cắt để ốc siết vô ngon lành.

Lưu ý: Những bộ phận cập nhật này sửa các lỗi nhỏ và vấn đề đặt tên của những bộ phận trước đó. Chúng cũng được làm cho chính giữa và chuẩn gốc cho bàn máy.

Trong tương lai tui sẽ thêm nhiều loại đế khác nữa (theo dõi nha!)

Link phụ kiện (tui khuyên dùng loại ốc nhiệt giống vậy vì bộ phận được làm cho khít với loại ốc này)

Ốc ren nhiệt để gắn ốc T-Track:

https://www.amazon.com/dp/B0D3KW9XW5?ref=ppx_yo2ov_dt_b_fed_asin_title&th=1

Ốc T-Track:

https://www.amazon.com/dp/B0765P73TH?ref=ppx_yo2ov_dt_b_fed_asin_title&th=1

Ốc ren nhiệt cho núm vặn:

https://www.amazon.com/dp/B0BV6QH81M?ref=ppx_yo2ov_dt_b_fed_asin_title&th=1

Ốc lục giác đầu nút M3:

https://www.amazon.com/dp/B0C8HV5C3N?ref=ppx_yo2ov_dt_b_fed_asin_title&th=1

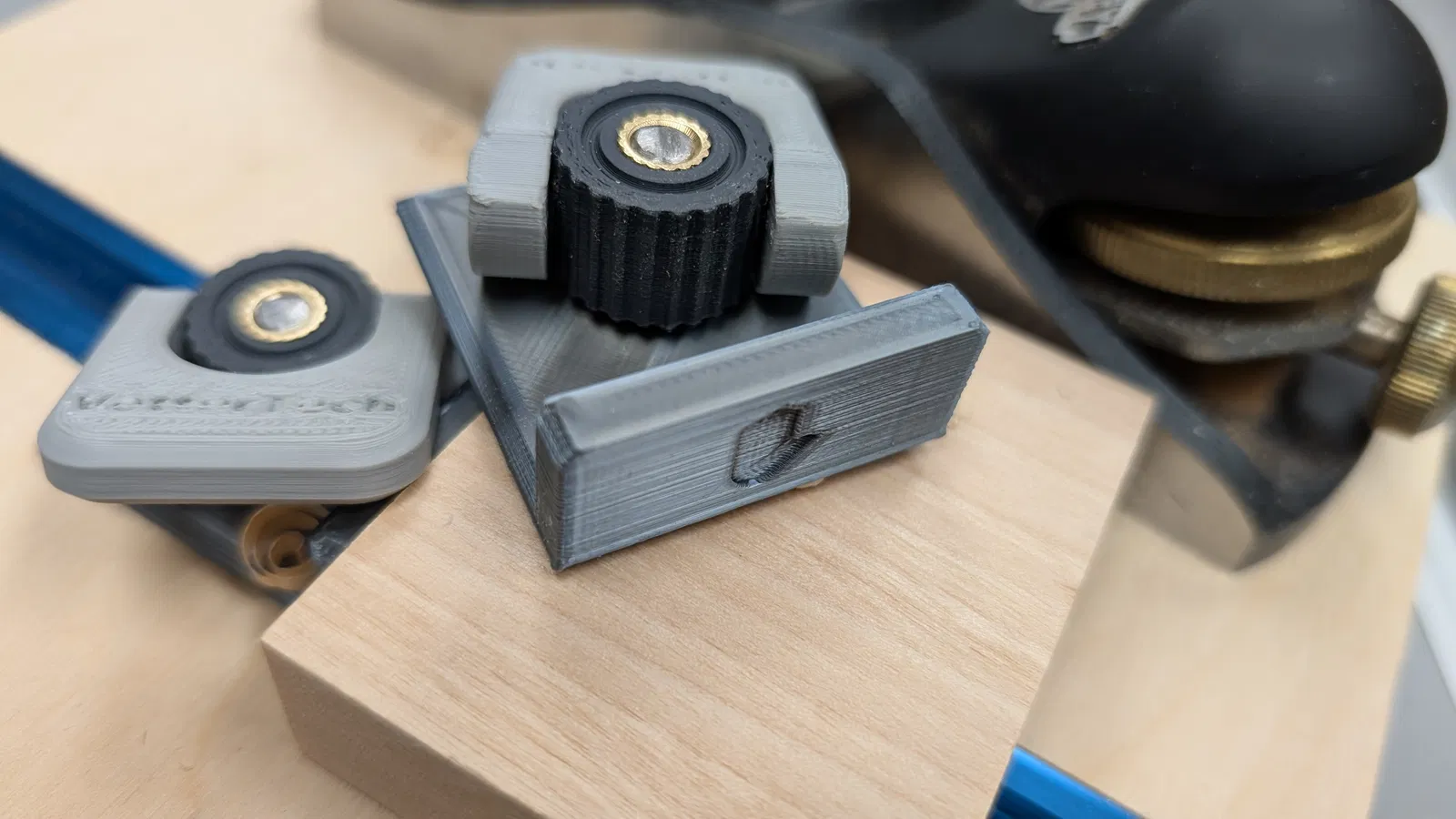

Tui đã chỉnh sửa thiết kế để nó thấp hơn 3/4" để không bị vướng vào dụng cụ trên bàn máy. Tui dùng CAD và thử lắp nhiều lần để có được thiết kế cuối cùng. Tui nghĩ tui đã hiểu ra là khi thiết kế bằng hệ SAE, các file STL cần phải phóng to 2540%, nên hy vọng lần này tải lên sẽ đúng. Tui đã đổi đơn vị sang Metric trước khi xuất file STL cuối cùng.
