Kẹp Giữ Cho Ray T-slot bằng TPU và PLA (6" x 1 1/8")

Để dễ in mẫu này hơn, các bộ phận PLA có thể được in riêng với TPU rồi lắp ráp sau. Hoặc, nếu bạn có máy in đa vật liệu, hãy in chúng cùng lúc. Tôi khuyên bạn nên dùng hỗ trợ cho cánh kẹp chính đối với các khu vực tiếp xúc với khay máy in nếu in mà không có nắp.

Lưu ý: Các tệp STL mới nhất đã được điều chỉnh theo hệ mét để dễ dàng tải vào máy cắt của bạn.

Có hai tệp STL của Nắp. Một tệp có cùng căn chỉnh và vị trí với thân kẹp, có thể kết hợp để in sợi đơn. Tệp còn lại được xoay ở vị trí sẽ hỗ trợ in và được căn giữa cho những người muốn làm chúng bằng TPU.

Ngoài ra còn có một phiên bản kẹp có nắp để in tất cả trong một bằng một loại sợi duy nhất.

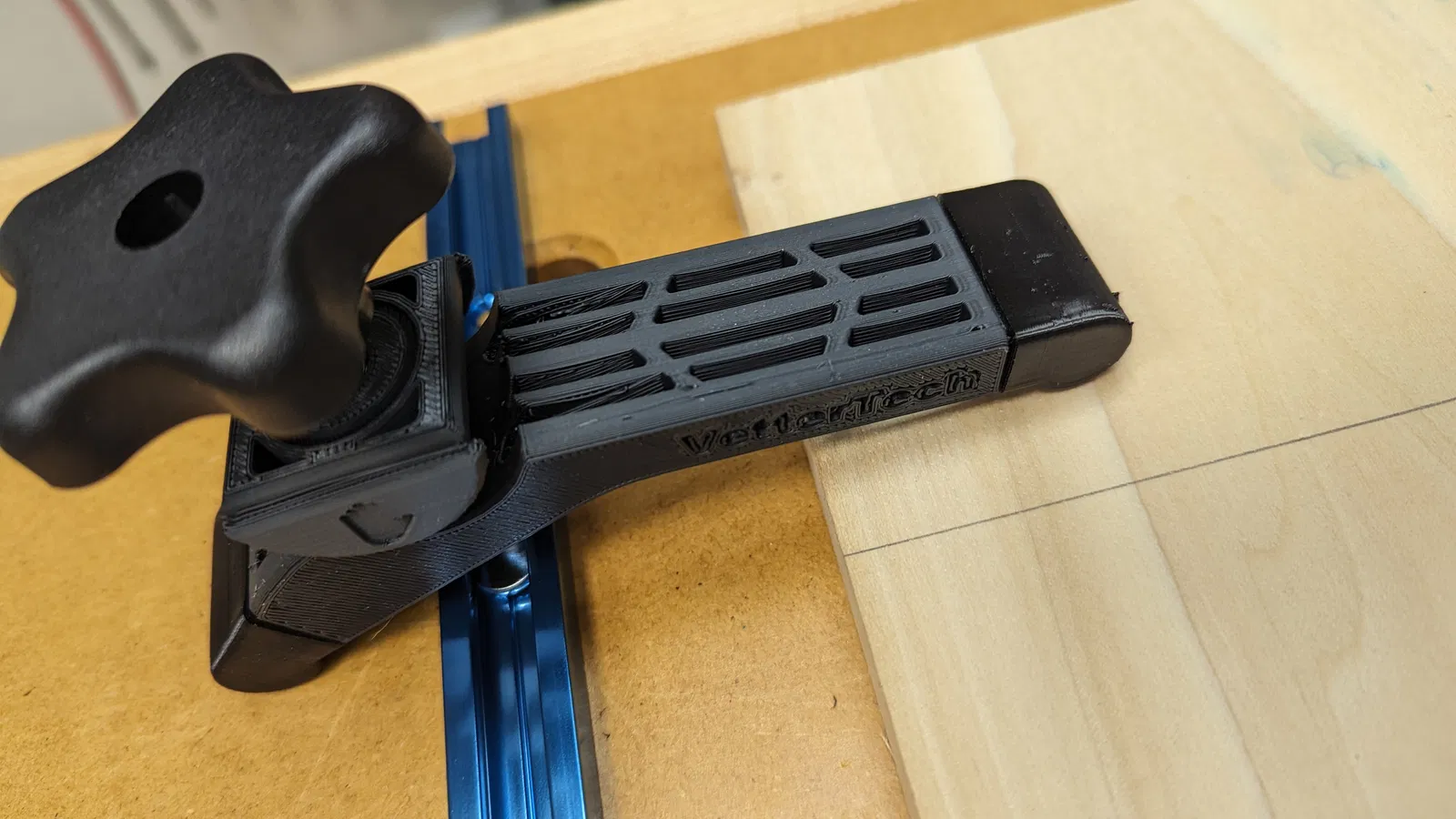

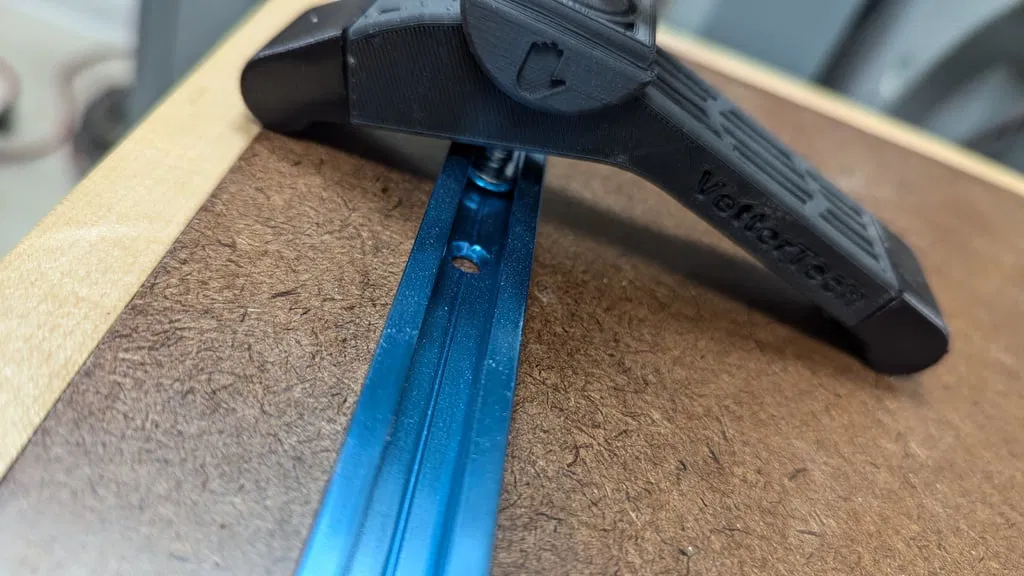

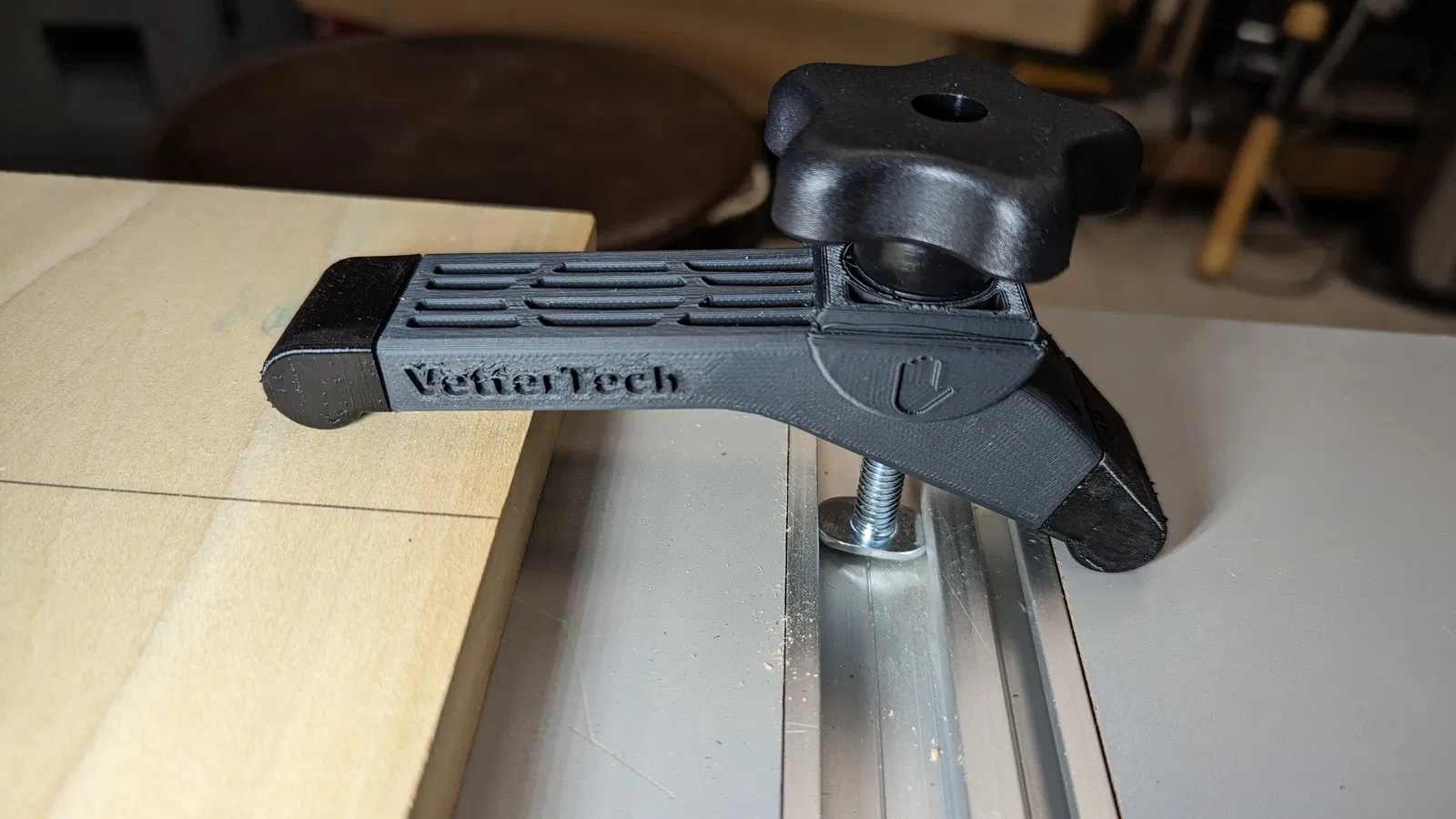

Đường rãnh màu xanh lam được hiển thị là đường rãnh phù hợp với phần cứng được hiển thị.

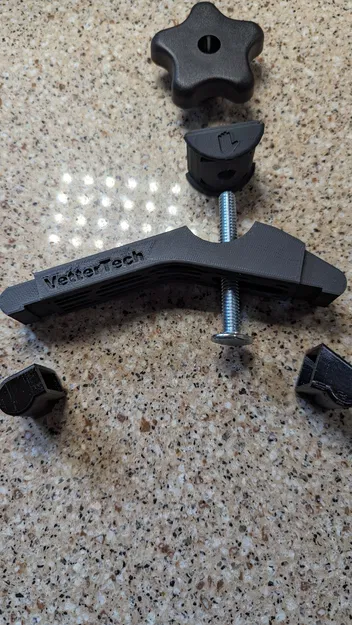

Nếu sử dụng TPU cho các đầu kẹp, hãy tải tệp STL với các đầu được xoay và căn giữa. Nếu bạn muốn thao tác các đầu nằm trong vị trí thân kẹp của STL, tôi thấy rằng đặt chúng hướng ra khay in là tốt nhất. Để làm điều này, hãy xoay một đầu 90 độ. Đầu còn lại cần xoay 30 độ, sau đó xoay 90 độ. Làm theo cách này sẽ loại bỏ nhu cầu hỗ trợ và cho phép chúng trượt vào đẹp và chặt mà không có TPU thừa ở bên trong.
