SillyPilot - Bộ kit chuyển đổi Silly Shell cho Nerf Rival Pilot

Giới thiệu

Nghe tin Sillybutts tạm dừng phát triển bộ Silly Shell cho khẩu Nerf Pilot, tui quyết định thử sức với ý tưởng tương tự: Giới thiệu SillyPilot!

Bộ kit này yêu cầu mod khẩu Pilot và phần cứng tối thiểu.

Phần cứng

Bạn sẽ cần các phần cứng sau: ~ 50cm dây thun 3mm 2 bu lông đầu trụ lục giác M3x16mm 2 bu lông đầu trụ lục giác M3x20mm 2 bu lông đầu trụ lục giác M3x25mm

Và tùy thuộc vào việc bạn dễ dàng mua được o-ring hệ mét hay hệ inch, bạn sẽ cần: 3 o-ring Dash 016 hoặc 3 o-ring 16mm id x 2mm tiết diện

Ngoài ra, nếu bạn chọn sử dụng gioăng TPU của tui làm kín nòng, bạn chỉ cần 2 o-ring.

Hướng dẫn in

Tất cả các bộ phận có thể in với 5 lớp vỏ và 15% infill, tất cả các file đều được xuất theo đúng hướng. Chỉ những file Barrel Releases và Barrel Shroud cần hỗ trợ từ mặt bàn in. Nói về barrel releases, chúng được thiết kế để hoạt động bằng ngón trỏ của tay cầm blaster, vì vậy RH và LH chỉ ra bạn nên dùng tay nào cho cần gạt đó, hoặc bạn có thể in bản "ambi" có thể dùng cho cả hai tay, nhưng với bản đó, bạn nên dũa mặt vát ở dưới để việc đóng nòng diễn ra mượt mà hơn một chút.

Mod Pilot

Trước hết, tháo rời nòng của Pilot, sau đó bạn có thể tiến hành cắt:

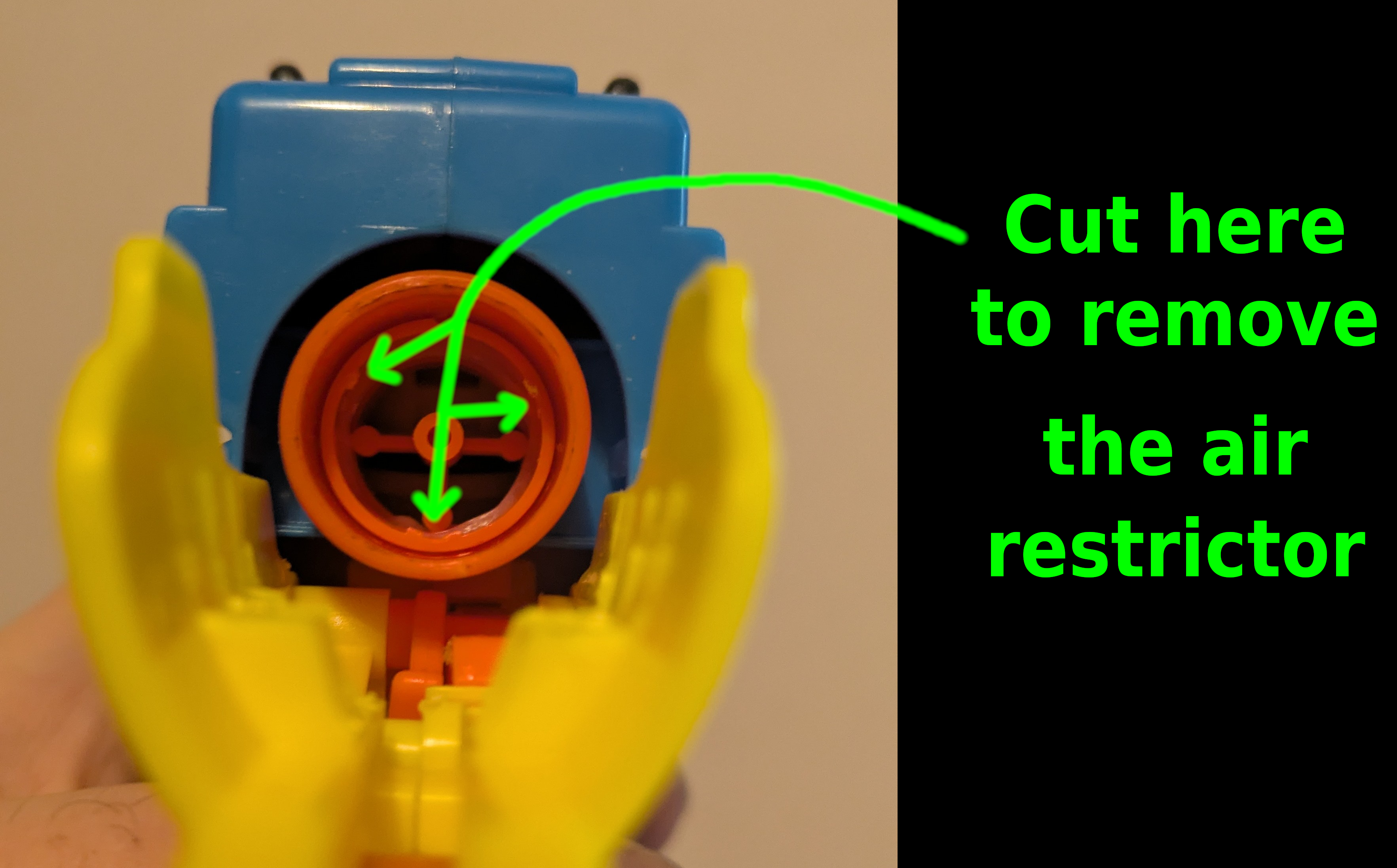

(Tui xin lỗi nếu ảnh không hiển thị rõ phần cần cắt, nhưng tui chỉ có một khẩu Pilot. Nếu ai đó có thể gửi cho tui ảnh rõ nét của nòng chưa mod, tui sẽ dùng ảnh đó. Ngoài ra, khẩu của tui đã từng được mod cho các bộ kit khác, nên phần màu vàng đã được cắt bớt, nhưng với bộ kit này, không cần những vết cắt đó)

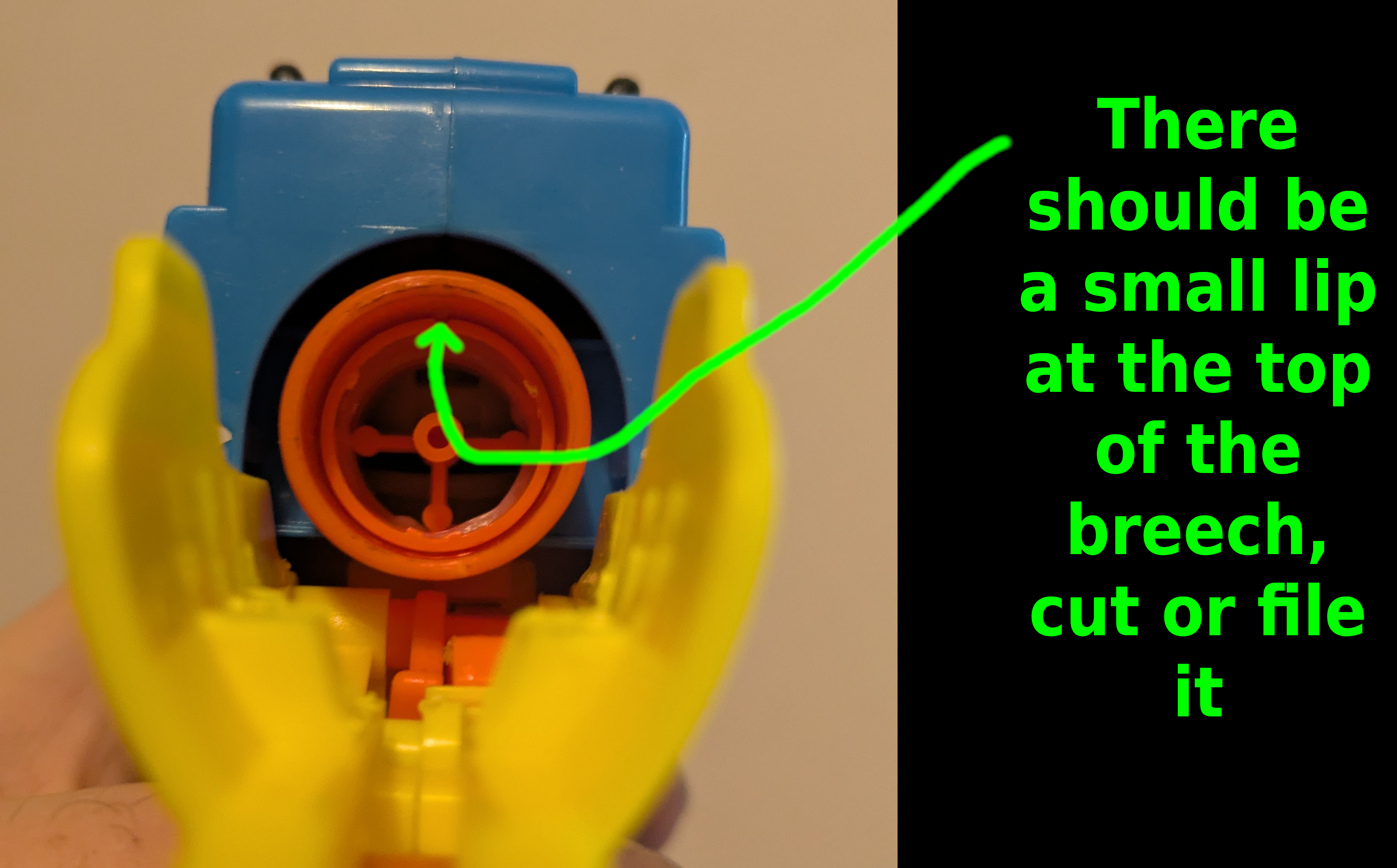

Để loại bỏ phần môi trên được đề cập trong ảnh thứ hai, tui đã dùng mũi đục nhỏ cho dao rọc giấy, nhưng bạn có thể dùng lưỡi dao rọc giấy thông thường, một vài kìm nhỏ hoặc bạn cũng có thể dùng dũa nhựa tròn. Nếu bạn chọn dùng dũa, tui khuyên dùng một ít mỡ để giúp o-ring làm kín các rãnh còn lại sau thao tác này.

Lắp ráp

Trước khi bắt đầu hướng dẫn, tui xin nói là những ảnh này được chụp với các phiên bản cũ của linh kiện, nên một số bộ phận có thể có chút khác biệt, nhưng không làm thay đổi quy trình lắp ráp. Tiếp tục với hướng dẫn lắp ráp. Trượt hai o-ring vào bộ phận “Main barrel”.

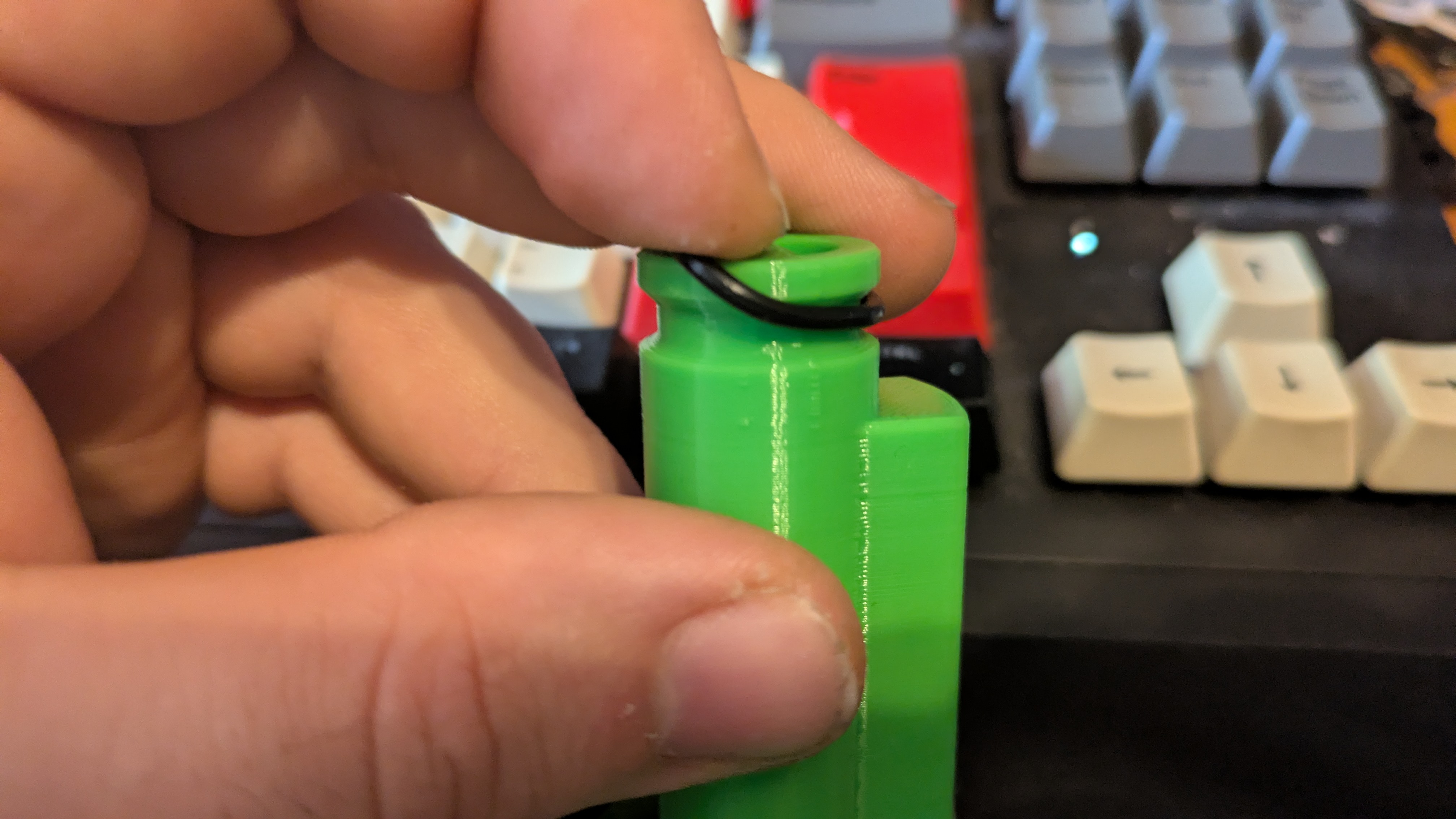

Sau đó bạn có thể dán o-ring phía trước vào rãnh của nó, hoặc lắp gioăng TPU vào vị trí. (Ảnh minh họa là phiên bản TPU).

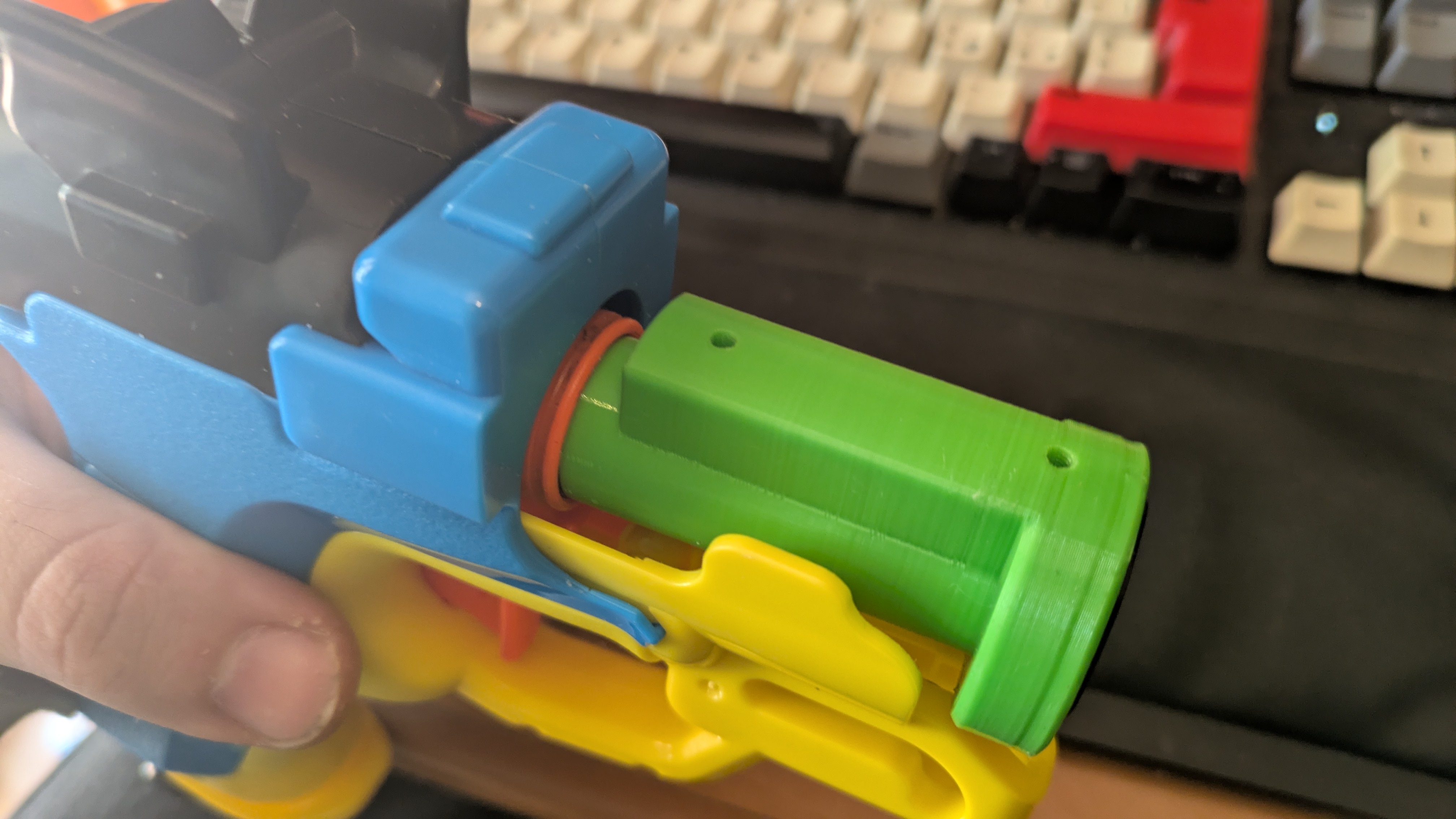

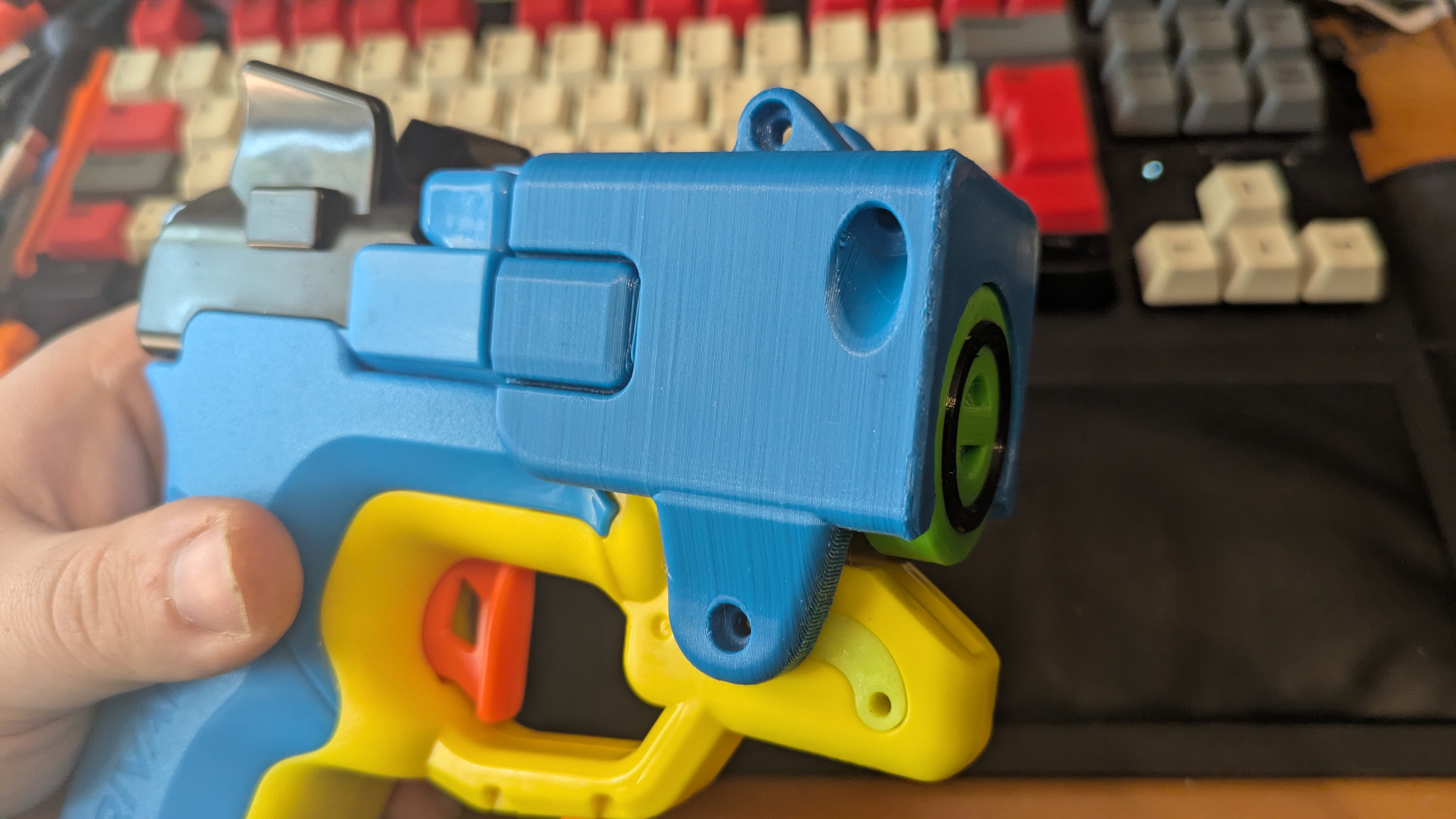

Bây giờ bạn có thể lắp “Main barrel” vào nòng của Pilot. Đảm bảo đẩy hết cỡ, nếu không bạn sẽ không làm kín tốt. Đồng thời, đảm bảo các lỗ bắt vít hướng lên trên!

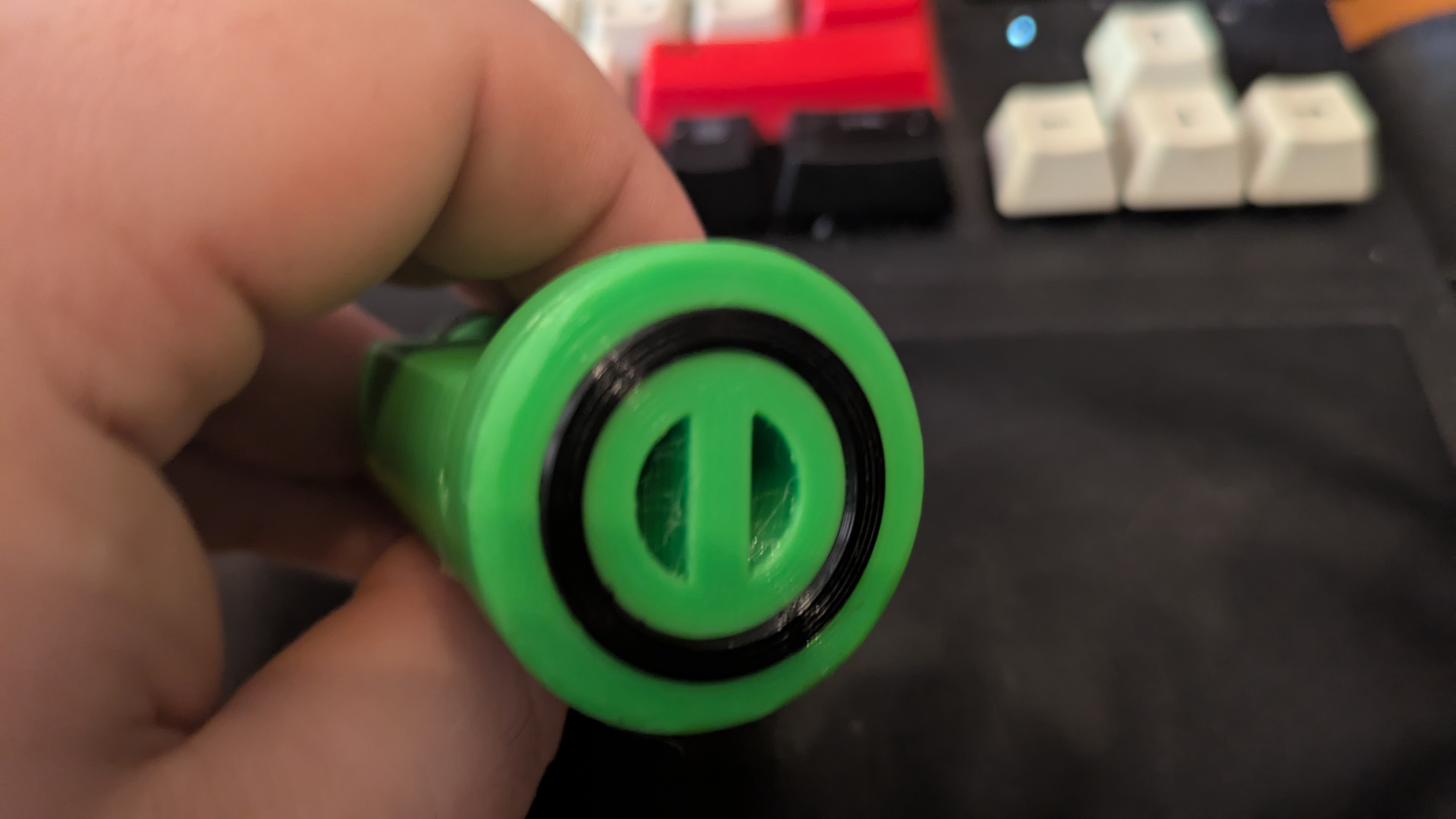

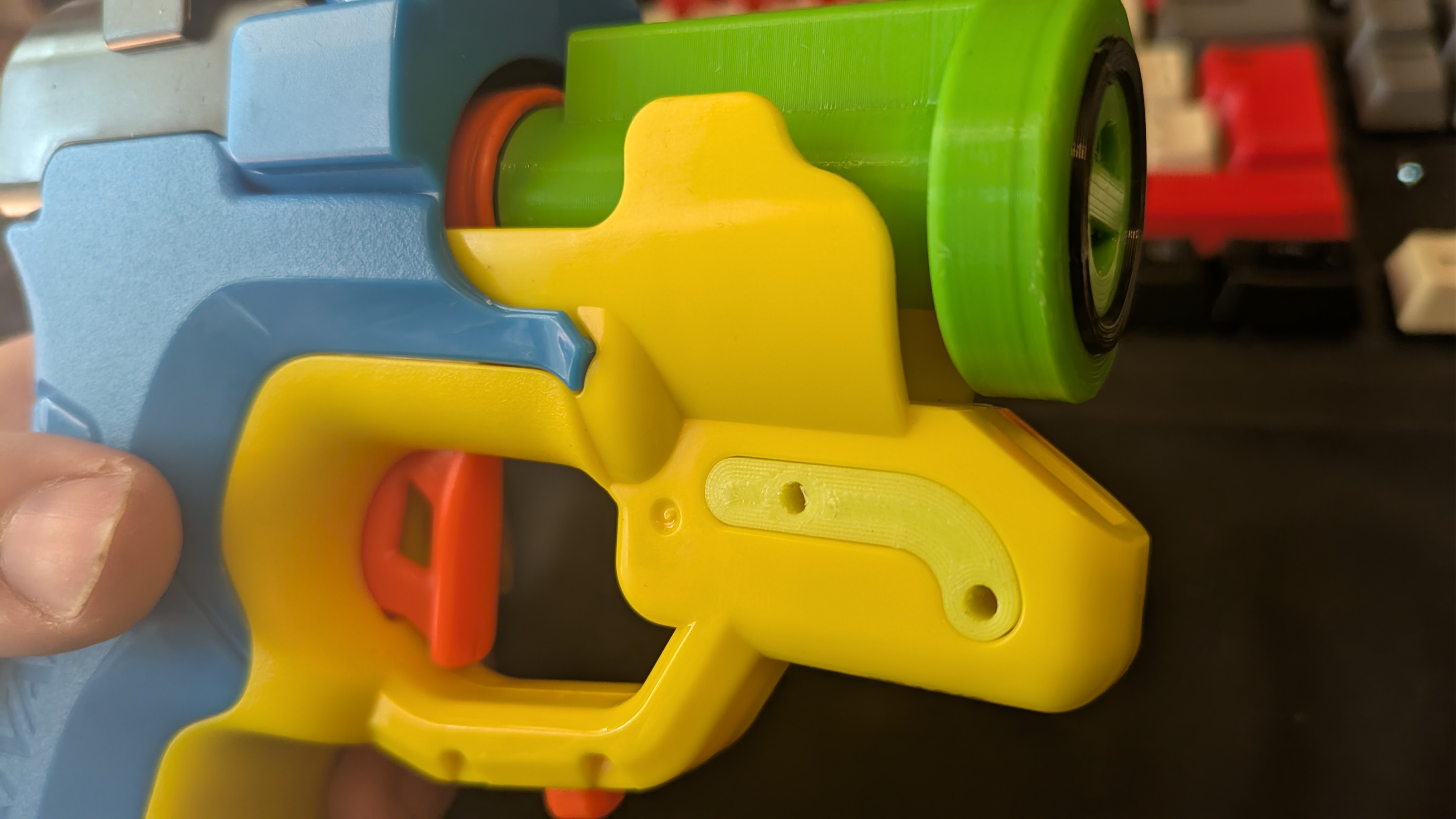

Lắp “Cam plug” vào cam.

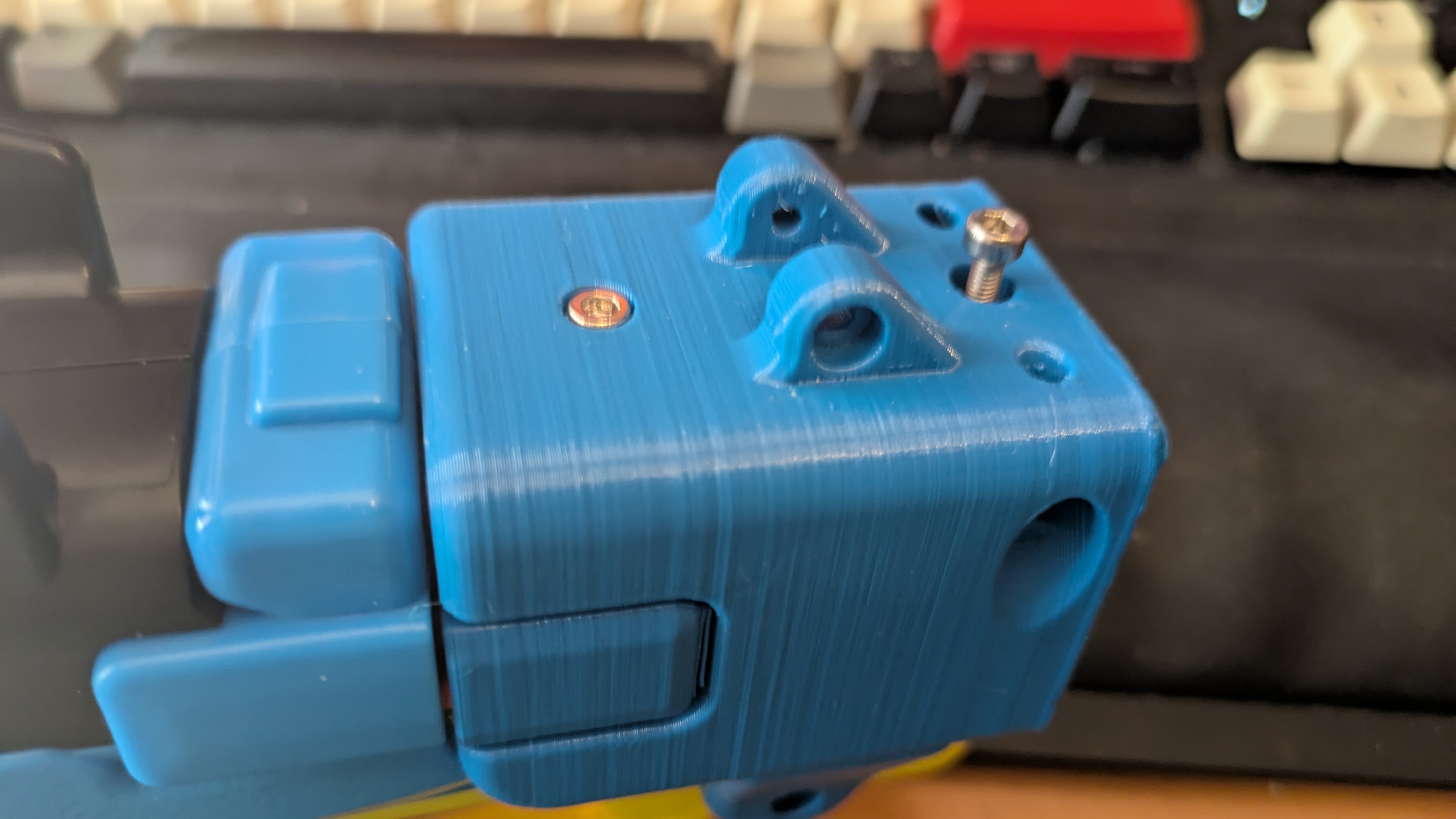

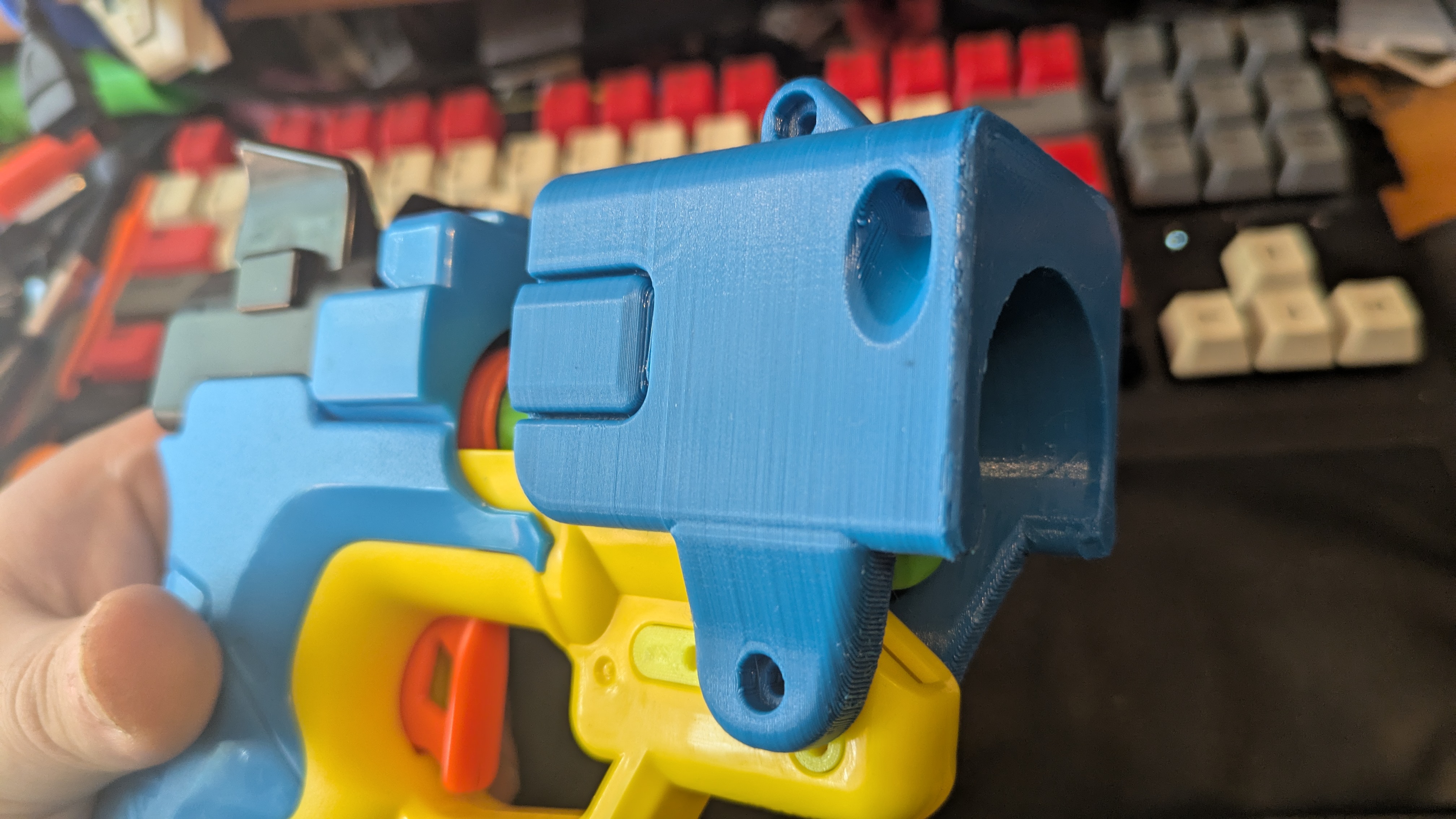

Bây giờ bạn có thể trượt “Barrel shroud” lên bộ phận “Main Barrel”.

Vặn các bu lông M3x16mm vào các lỗ ở trên cùng.

Và một bu lông M3x25mm vào lỗ ở dưới.

Lắp “Barrel release” bạn chọn vào bản lề của nó và vặn chặt bằng một trong các bu lông M3x20mm. Cẩn thận vặn vào lỗ gần cần gạt nhất!!!

Bây giờ chúng ta có thể đặt phần dây thun đầu tiên vào vị trí. Bắt đầu bằng cách buộc một nút ở một đầu.

Sau đó luồn đầu còn lại qua các lỗ như trong ảnh.

Bây giờ hãy kéo căng dây hết mức có thể và buộc một nút khác ở đầu còn lại.

Kiểm tra xem cần gạt có đủ lực để giữ nòng không, nếu không, bạn cần kéo căng dây hơn nữa. Khi dây đã được kéo căng đủ, bạn có thể cắt và mài phần dây thừa.

Bây giờ tập trung vào phần trước của bộ kit, “Breech”:

Trước hết, cắt 2 đoạn dây thun dài khoảng 15cm. Mài cả hai đầu và chỉ buộc một nút ở một đầu của mỗi sợi dây, giống như chúng ta đã làm với “Barrel release”. Sau đó luồn các đầu dây còn lại vào các lỗ của “Ejector”. Vì “Ejector” không đối xứng, hãy tham khảo hình ảnh để có hướng đặt đúng, nhưng theo nguyên tắc chung, mặt phẳng hướng về phía trước.

Bây giờ luồn dây qua các lỗ ở phía trước của “Breech”.

Tiếp theo, giống như “barrel release”, kéo căng dây và buộc chúng lại.

Bây giờ trượt “Ejector catch” vào vị trí và vặn bu lông M3x20mm cuối cùng vào lỗ của nó.

Tiếp theo, như mọi khi, buộc một nút ở một đầu dây và luồn đầu còn lại vào các lỗ của “Breech” và dưới móc của “Ejector catch”.

Kéo căng dây, buộc nút cuối cùng và cắt phần dây thừa. Để hoàn tất, vặn bu lông M3x25mm cuối cùng vào các lỗ của “Breech” và “Cam plug”.

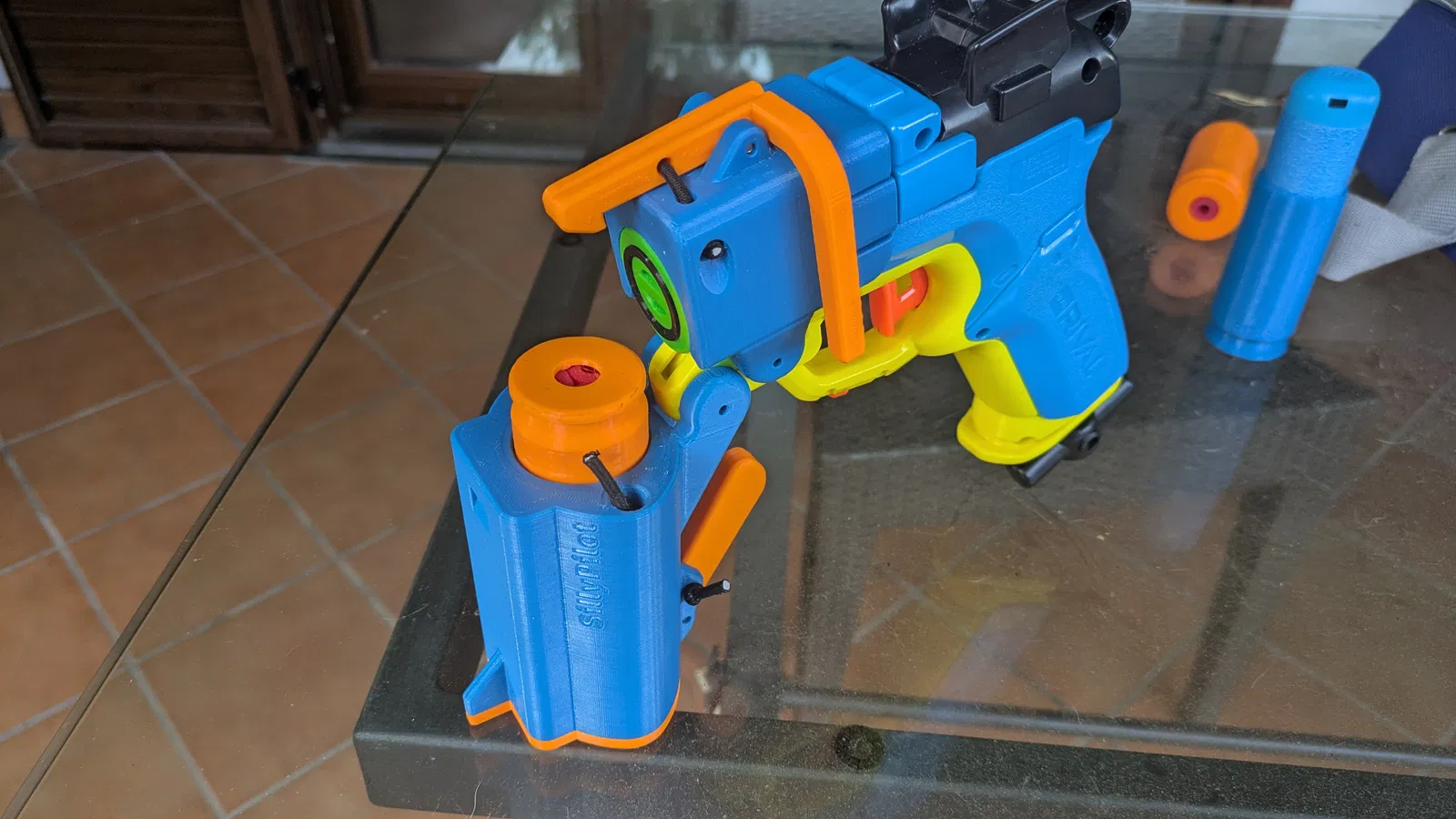

Vậy là xong!

Hoạt động

Hiệu suất - Đang cập nhật

Tất cả các bài kiểm tra được thực hiện với khẩu Pilot chưa mod, ngoài việc lắp bộ kit. Tui không có đạn Rival, Ultra, Hyper và N1 để thử nghiệm. Nếu ai đó có thể gửi kết quả, chúng sẽ được thêm vào bảng.

Loại đạn

Vỏ đạn

FPS trung bình

Full length

Elite x1 PCAR

85

Short dart x1

Elite x1 PCAR

90

Short dart x2

Elite x1 PCAR

60

Full length

Bottlenose 8 inches

110

Short dart

Bottlenose 8 inches

155

Full length

Elite x3

56

Short dart x3

Elite x3

62

Short dart x6

Elite x3

55

MEGA Accufake

62

MEGA XL

MXL Rifled

35

Ghi chú cuối cùng

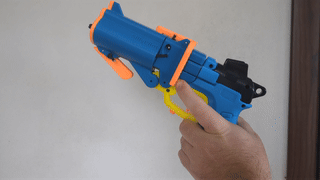

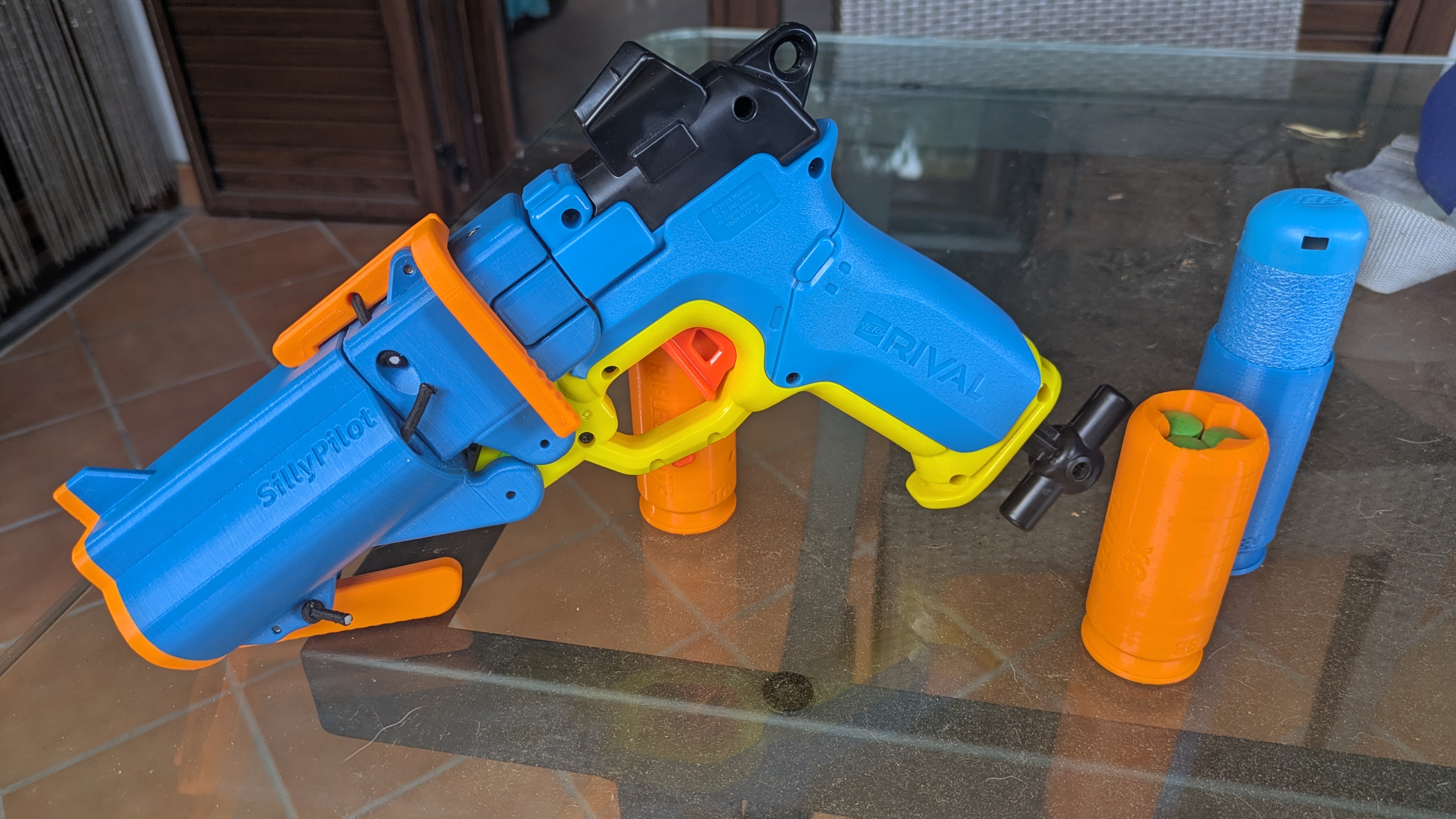

Hệ thống đẩy vỏ đạn không đủ lực để đẩy các loại vỏ lớn hơn, như Bottlenose hoặc Sniper, nhưng bạn vẫn có thể dễ dàng lấy chúng ra bằng phần gờ ở dưới vỏ. Tui xin chân thành cảm ơn Sillybutts vì đã tạo ra Silly Shells và cho tui ý tưởng về bộ kit này. Tui thực sự hy vọng một ngày nào đó chúng ta sẽ thấy phiên bản bộ kit của anh ấy. Và tui cũng muốn cảm ơn Spyr vì đã thiết kế Yeethammer, vì hệ thống đẩy vỏ của nó là nguồn cảm hứng mạnh mẽ cho bộ kit này. Ngoài ra, đây là ảnh ngắm với bộ kit:
