Mắt Nối Dây Ăng-ten (Dipole hoặc EFHW) Tùy Chỉnh

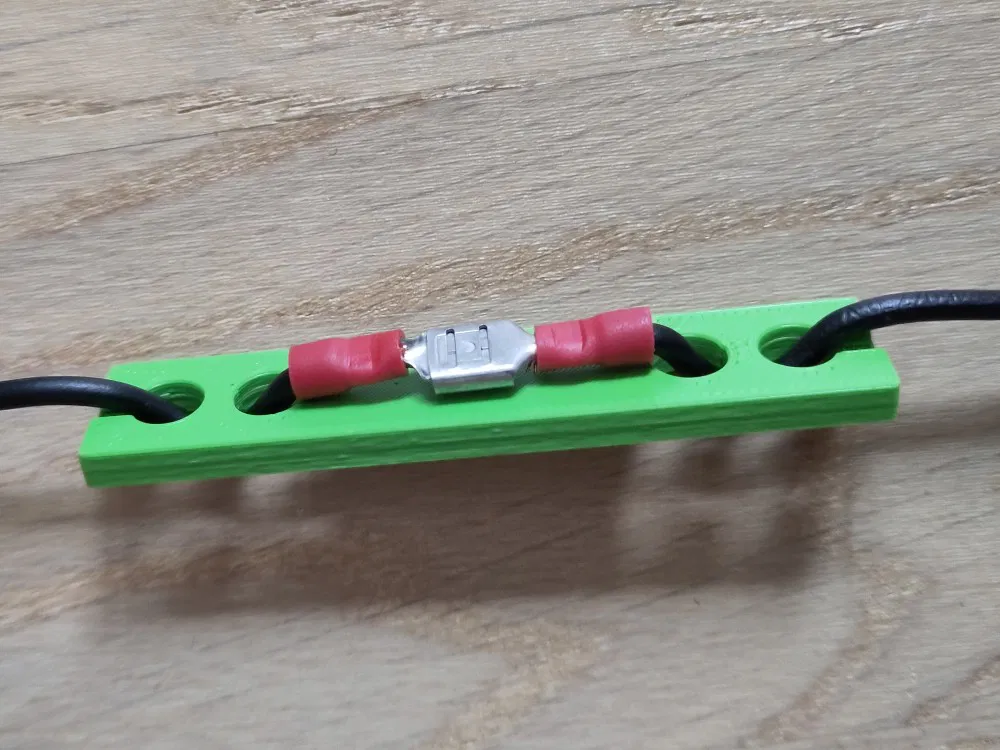

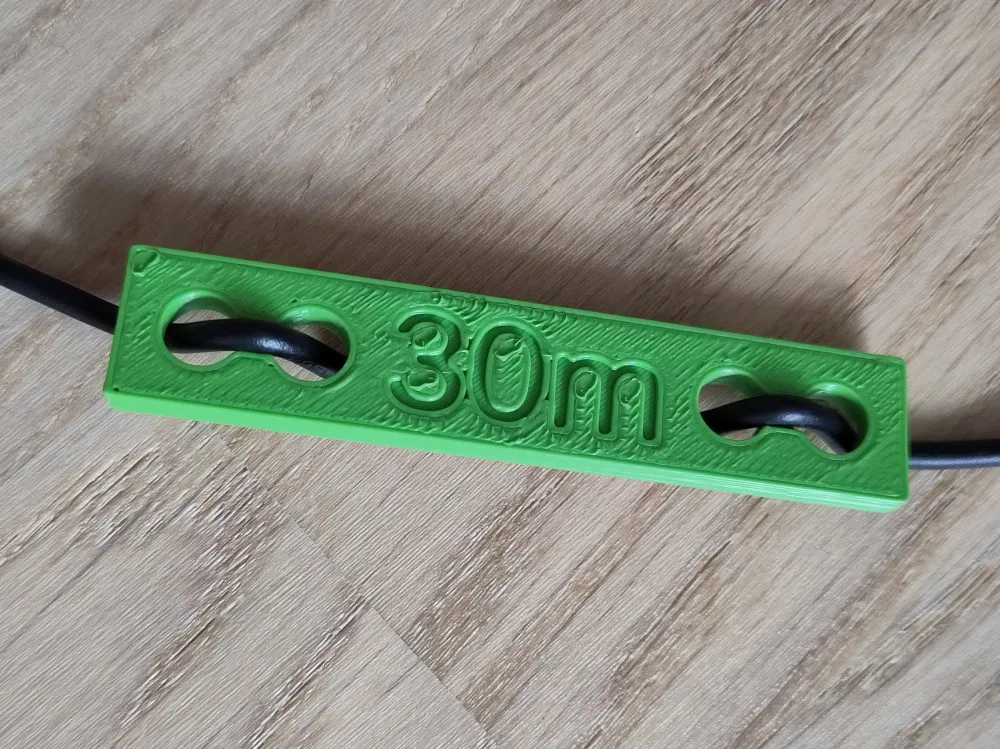

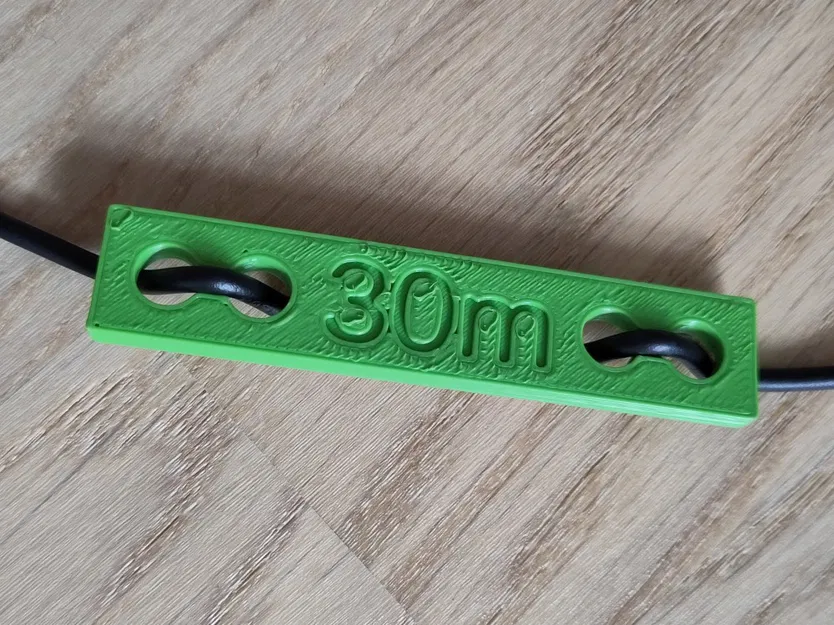

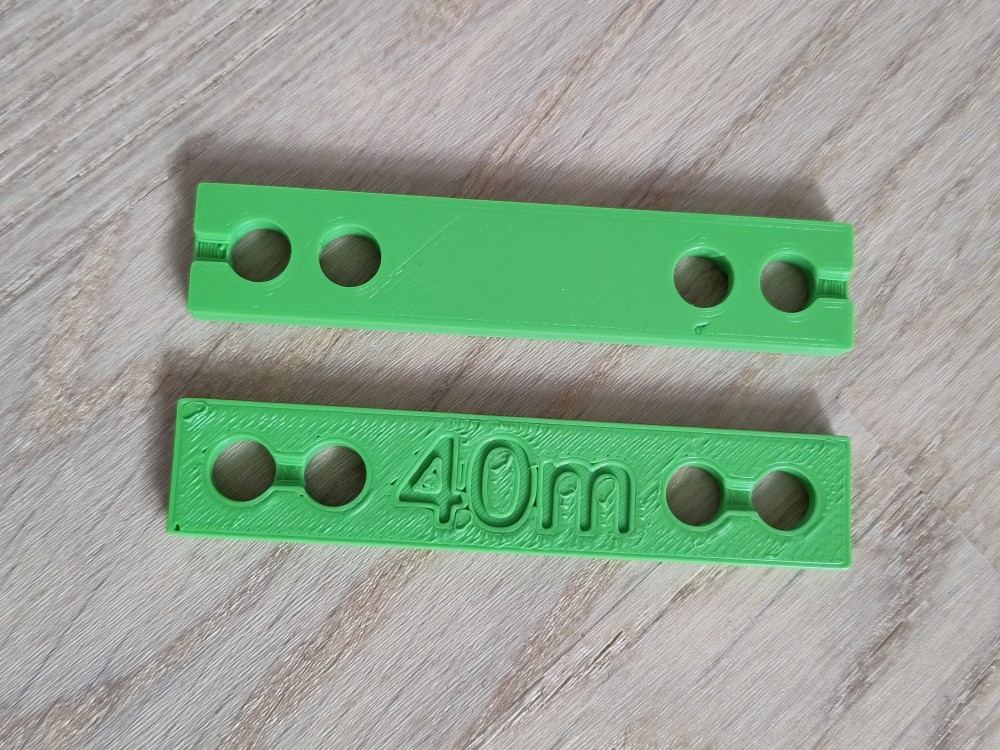

Các mắt nối có nhãn cho băng tần 80m, 60m, 40m, 30m, 20m, 17m, 15m, 12m, 10m và không có nhãn để chế tạo anten dipole dạng liên kết (linked dipole) như mô tả ở nhiều nơi (ví dụ: ở đây hoặc ). Với loại dây mà tui dùng (dây đơn 1.5mm² mua ở tiệm kim khí), không cần thêm vật liệu gì để cố định mối nối hết trơn. Nhờ độ ma sát của các chỗ gập, mọi thứ tự động dính lại với nhau.

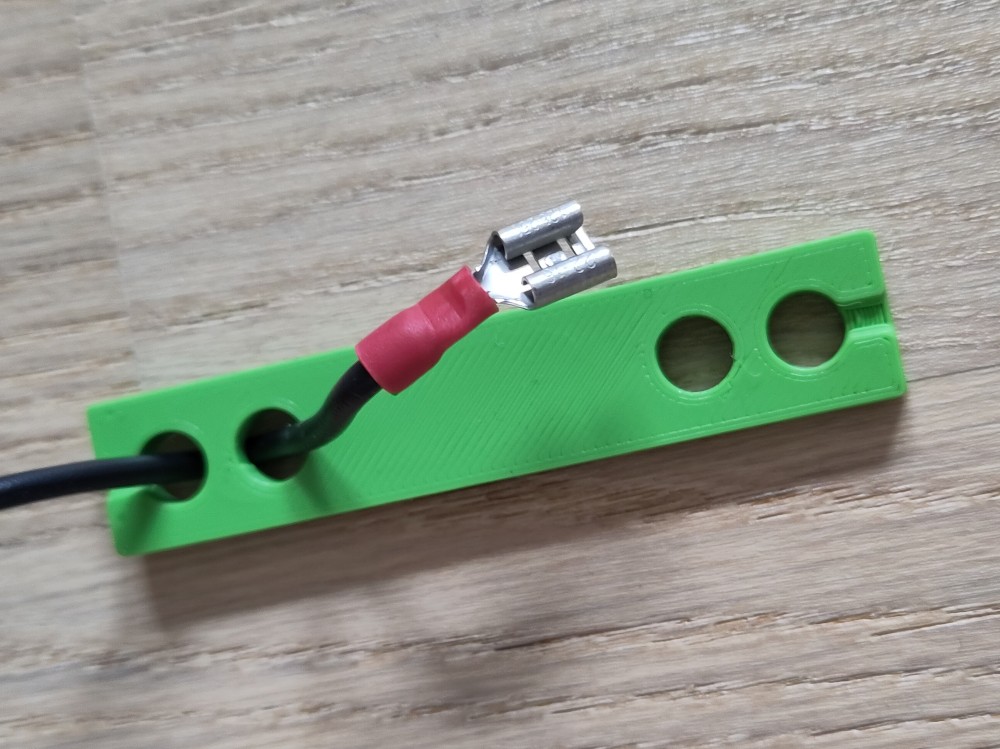

Sự khác biệt với các thiết kế khác là tui muốn có thể sử dụng riêng các phần ngắn hơn (ví dụ chỉ 20m và 30m). Do đó, lỗ trên các mắt nối đủ lớn để rút hẳn phần dây cho băng tần thấp hơn ra và thay bằng một sợi dây thừng.

Mấy cái in trong hình là tui in bằng profile draft 0.3mm layer của PrusaSlicer đó.

Cập nhật 18.12.2025:

• Thêm các phiên bản khác nhau với chiều rộng 75mm (nguyên bản) và 100mm, đường kính lỗ 7mm (nguyên bản), 5mm và 3mm.
• Thêm file nhãn riêng cho in đa sắc màu.
• Xóa bỏ phiên bản có cạnh sắc.
