Mô hình In 3D Radio Sinclair Micromatic

Tui luôn ao ước có được chiếc Radio Mini nổi tiếng "Micromatic" của Sir Clive Sinclair.

Chưa bao giờ tui tậu được một cái nhưng giờ thì tui có thể in ra bao nhiêu tùy thích.

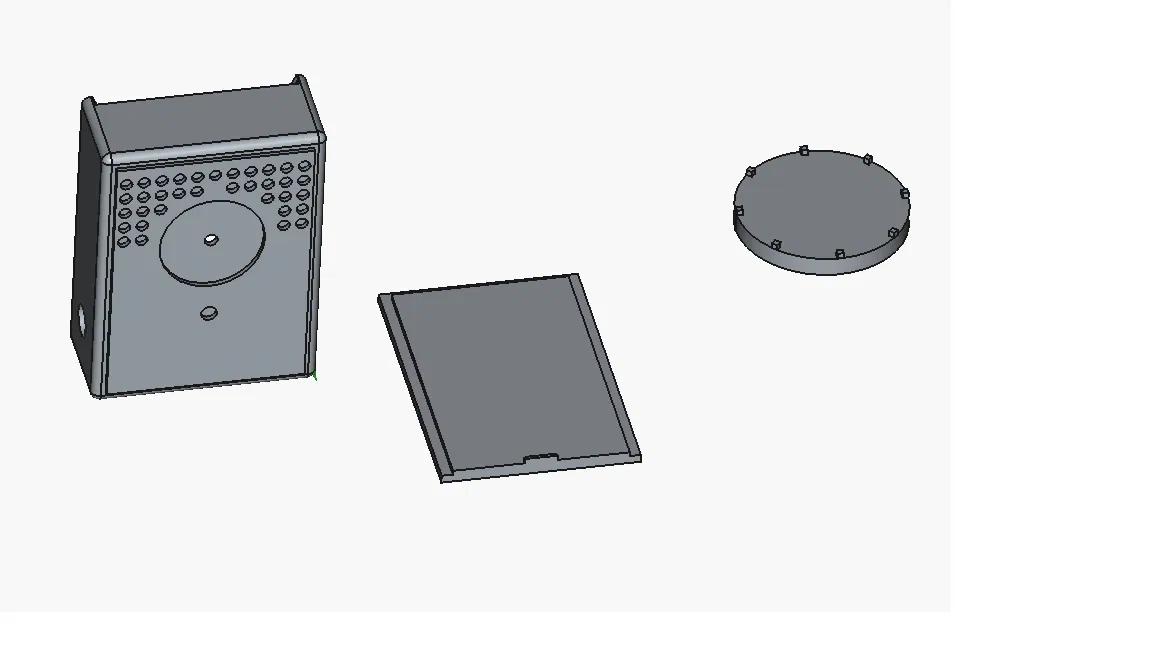

Ba bộ phận chính được tui mô hình hóa với kích thước gần giống với bản gốc nhất có thể từ việc phóng to ảnh trên mạng.

Tui quyết định không làm tấm mặt trước bằng nhôm mà thay vào đó tui khắc nổi nó lên chính cái vỏ máy - chỉ cần sơn bạc thôi.

Mặt số dò sóng có 8 cái chốt tiếp xúc nổi lên. và bạn có thể in ra một cái mặt số tròn và dán nó vào, còn nhãn "Sinclair Micromatic" cũng làm tương tự.

Mặt sau của mặt số có một cái lỗ để xỏ một con vít máy M2 nhỏ - tháo đầu vít ra và chỉ cần dán chiều dài nào bạn muốn vào.

Tấm ốp lưng dày hơn dự kiến và có thể cần chỉnh sửa cho vừa.

Tui không thêm các trụ đỡ cho bo mạch, tui chắc bạn có thể tự chế và dán vào.

Có một lỗ cho ổ cắm tai nghe, nó được làm khá rộng rãi và đúng vị trí. Cứ thoải mái di chuyển nó.

Tui đã đặt các bộ phận theo ý tui để in cho nhu cầu của riêng mình.

Tất cả các bộ phận đều có hình học phác thảo đơn giản - tui vật lộn để tạo hoa văn cho các lỗ trên tấm mặt trước, nên tui đã đo kích thước từng lỗ một.

Hí vọng mọi người thích những gì tui đóng góp.

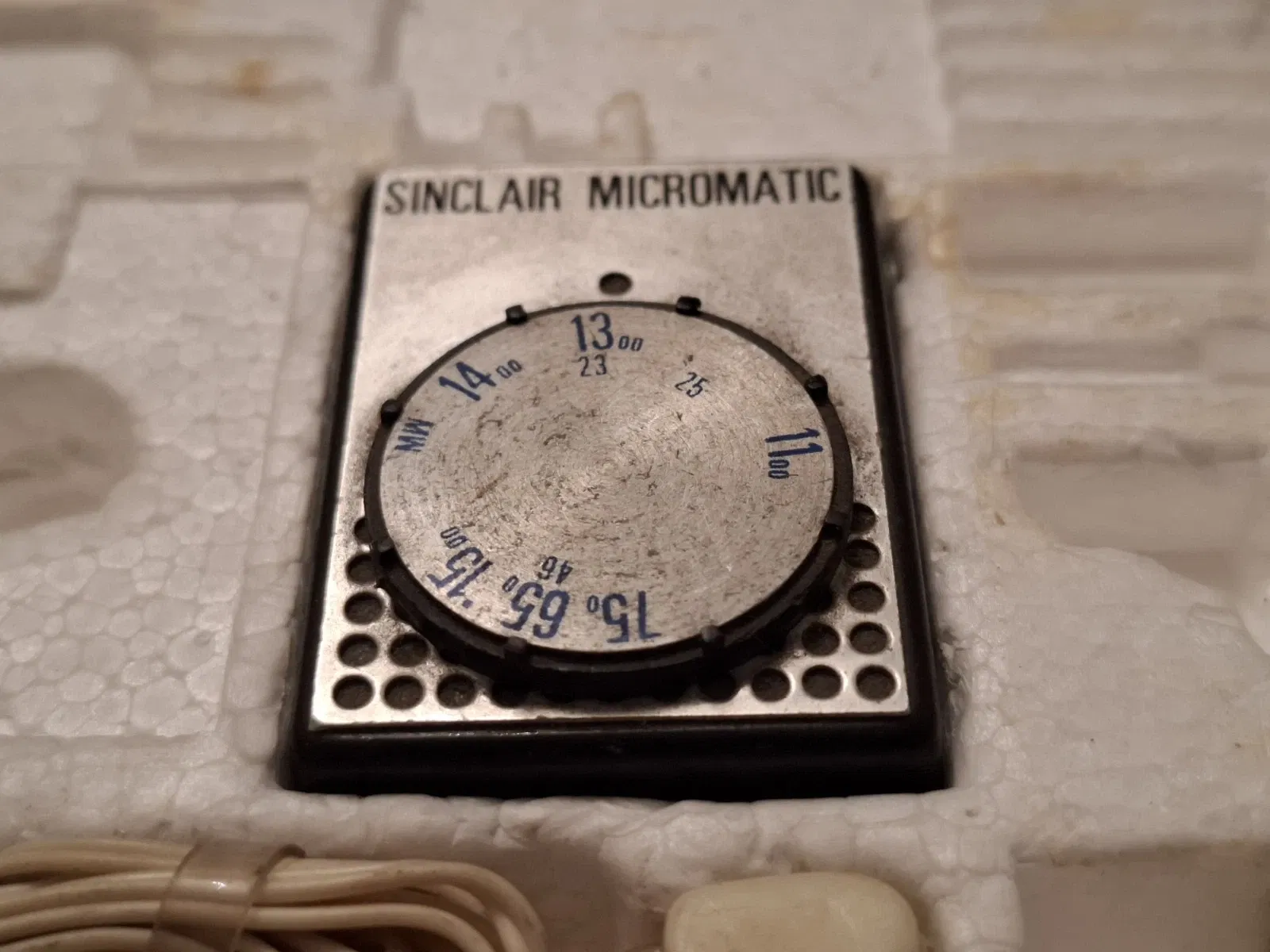

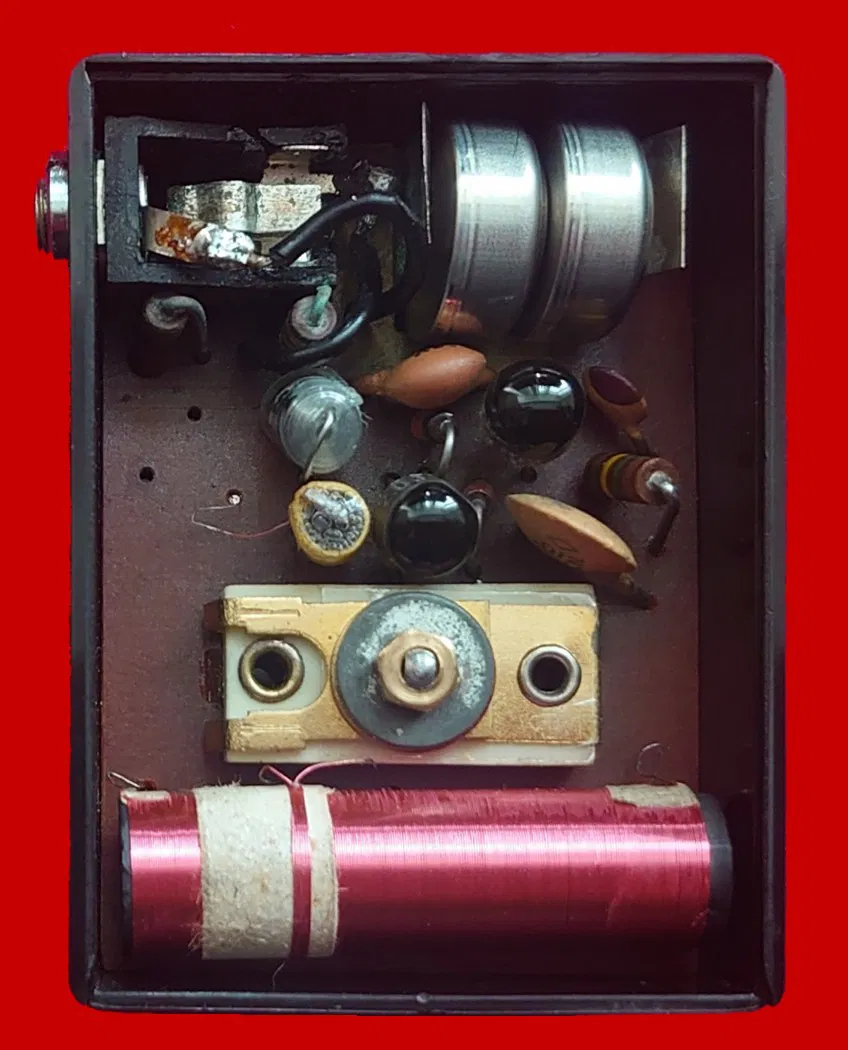

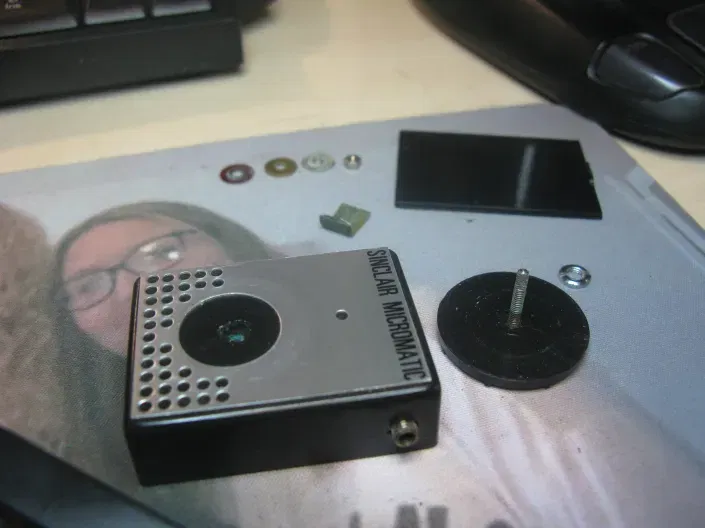

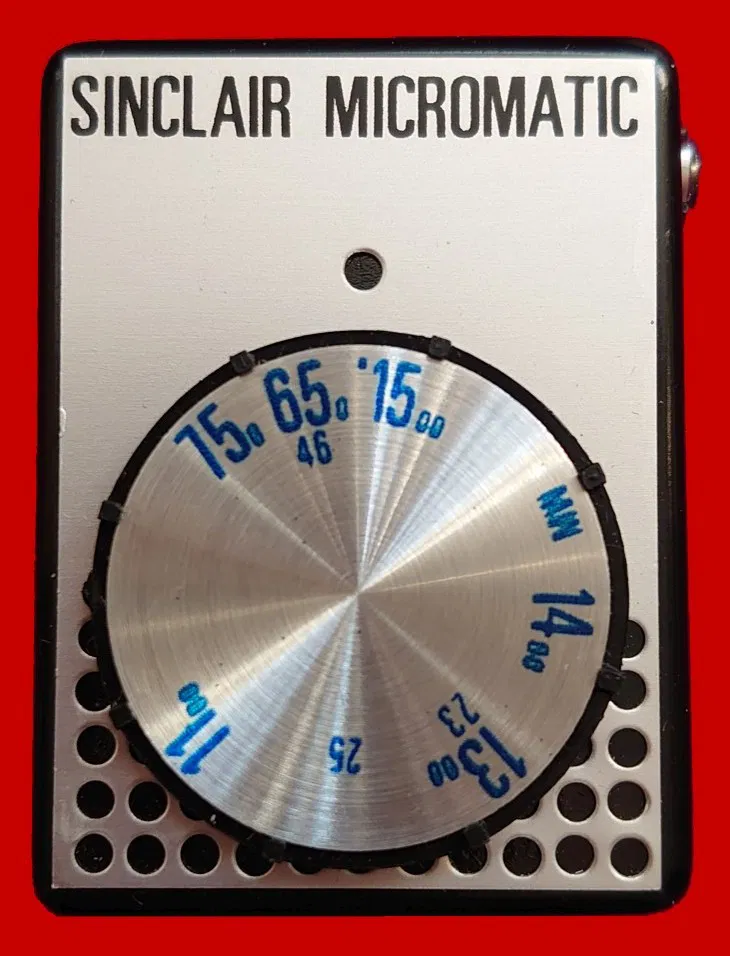

Tui đã đính kèm vài tấm ảnh của bản gốc - nếu đây là ảnh của bạn làm ơn bình luận nếu bạn yêu cầu gỡ chúng.

Tui sẽ in thử mấy cái này trong vài ngày tới và khoe kết quả.

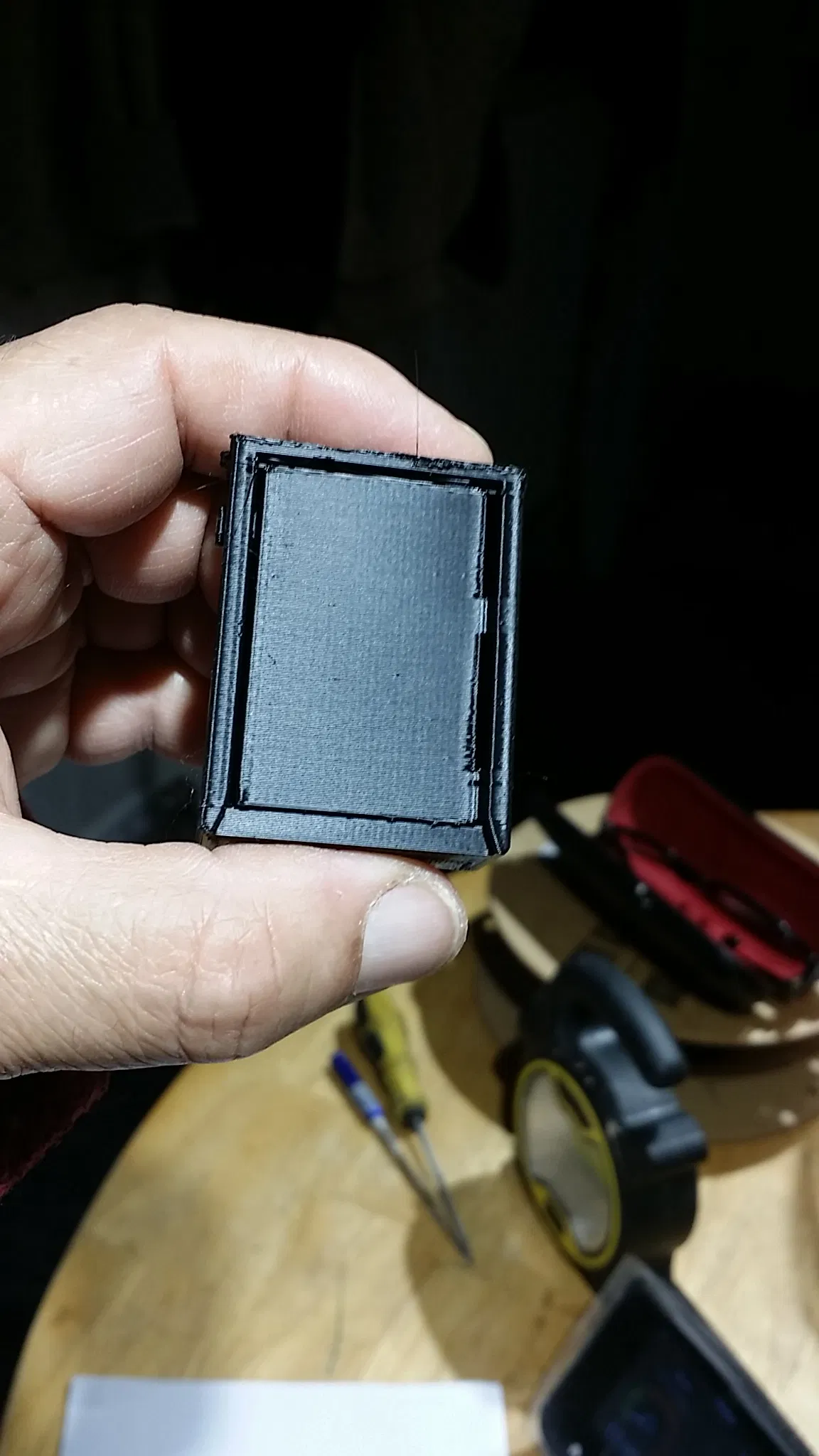

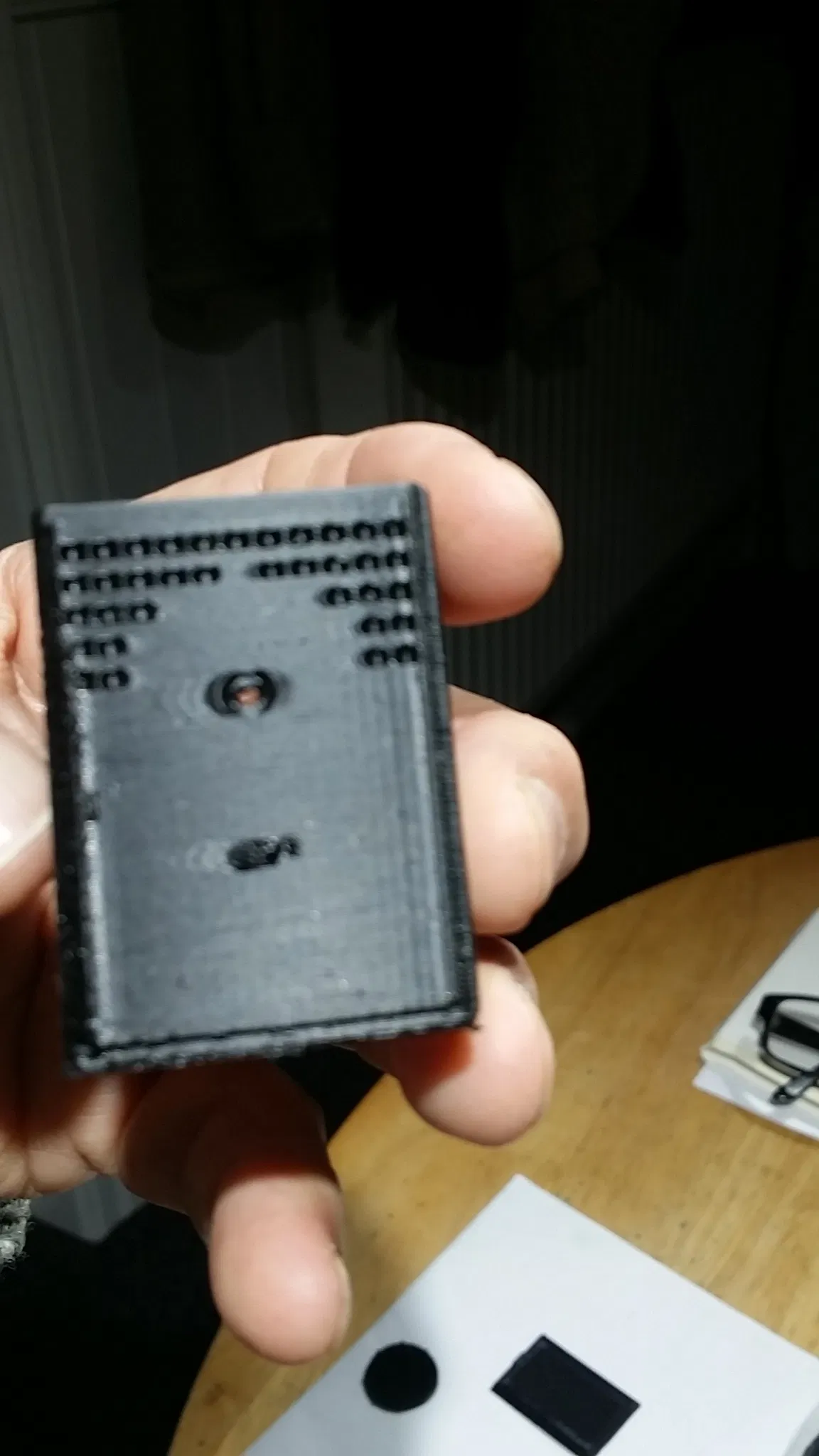

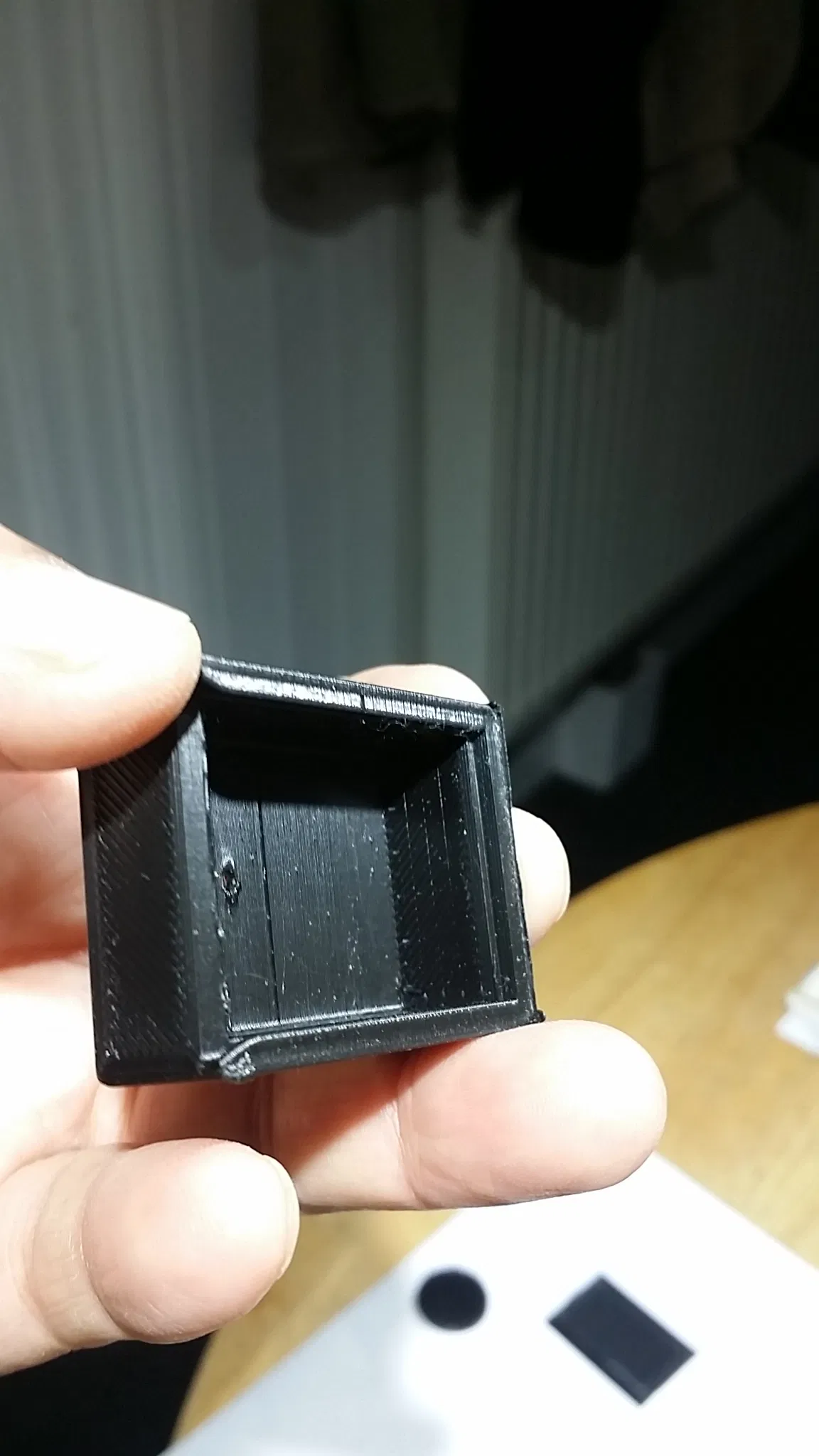

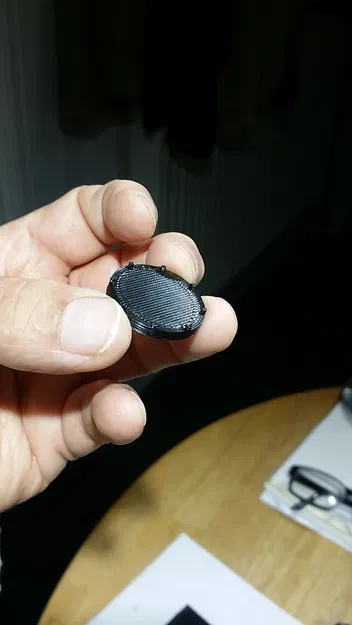

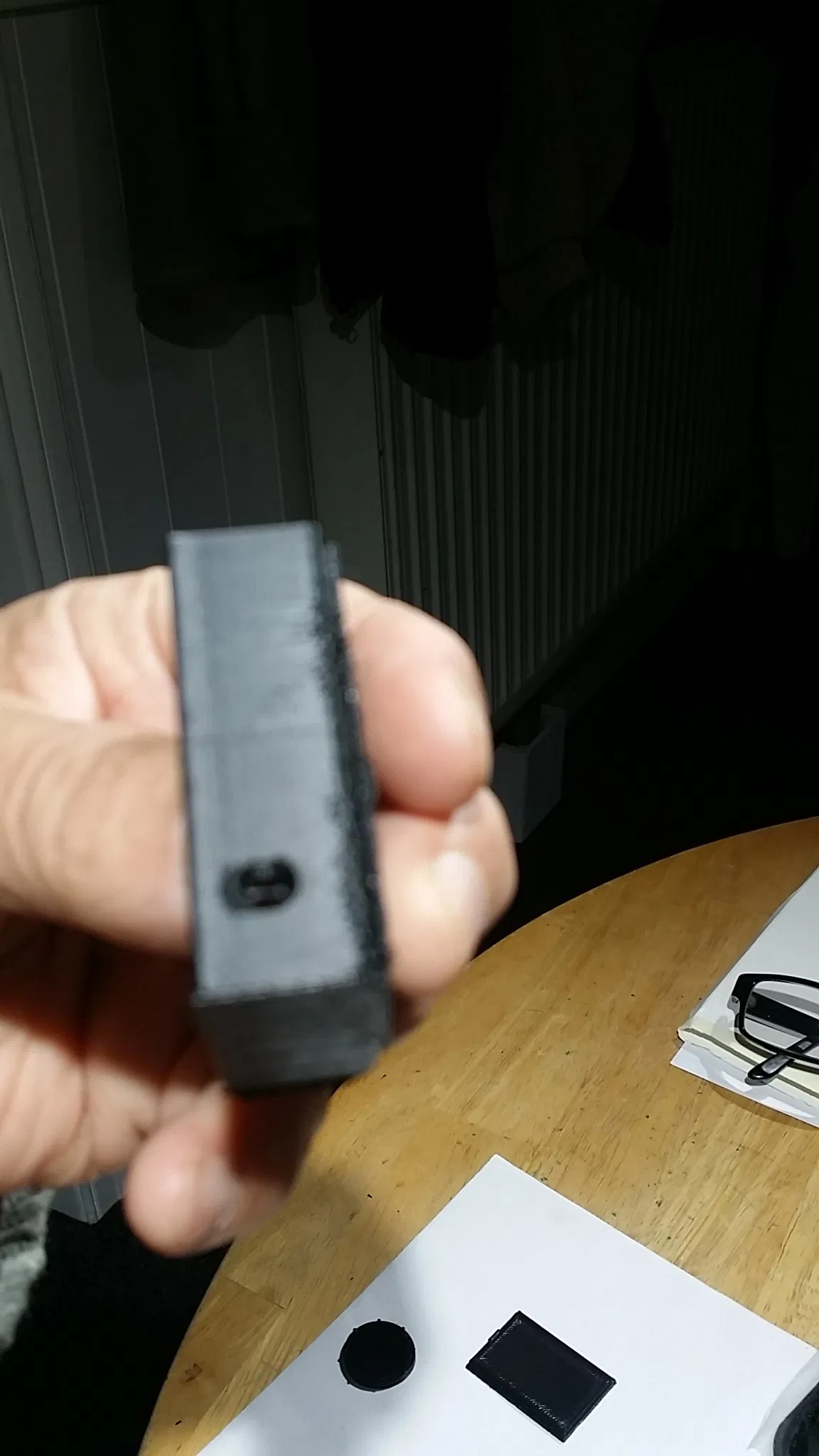

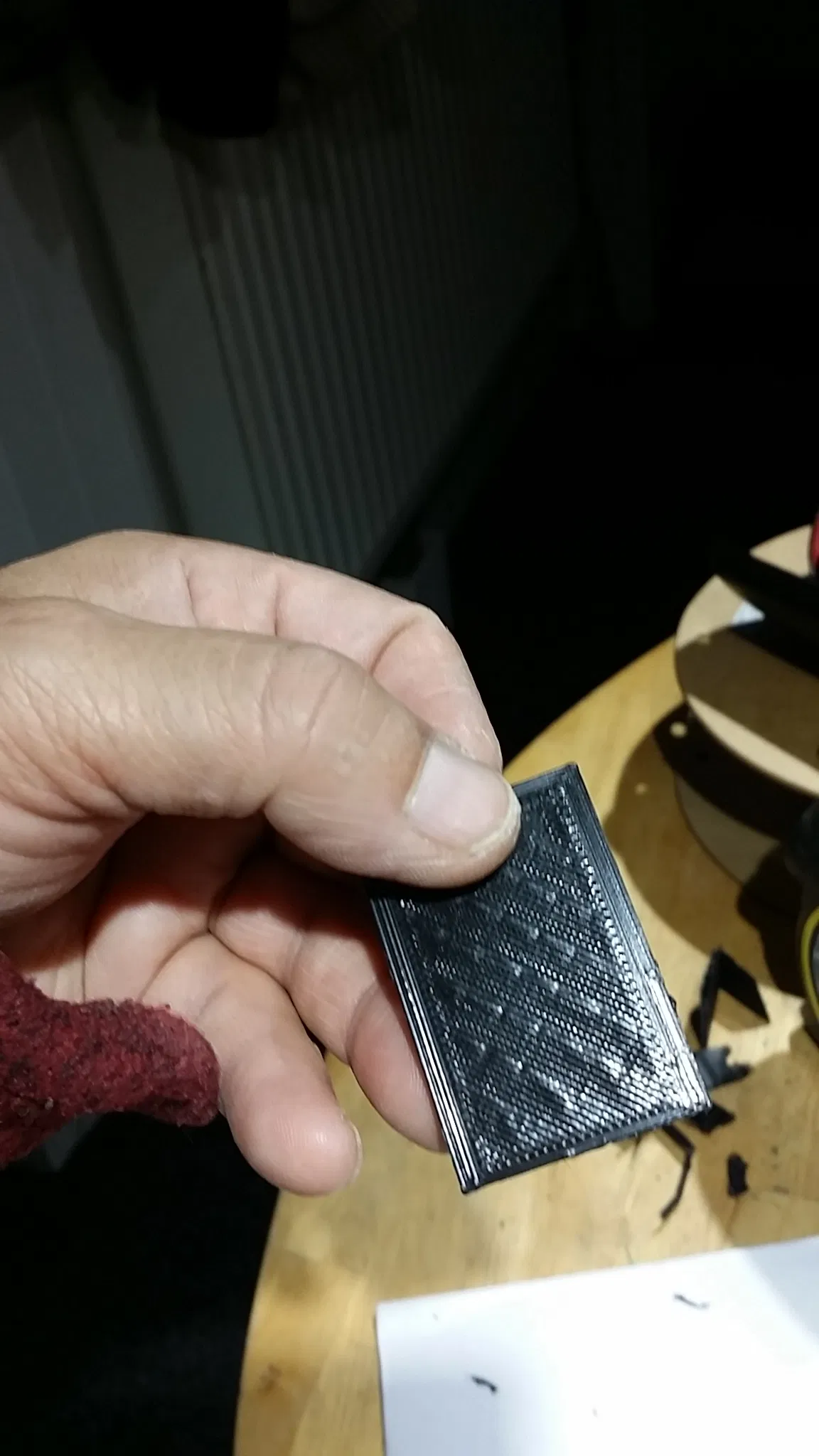

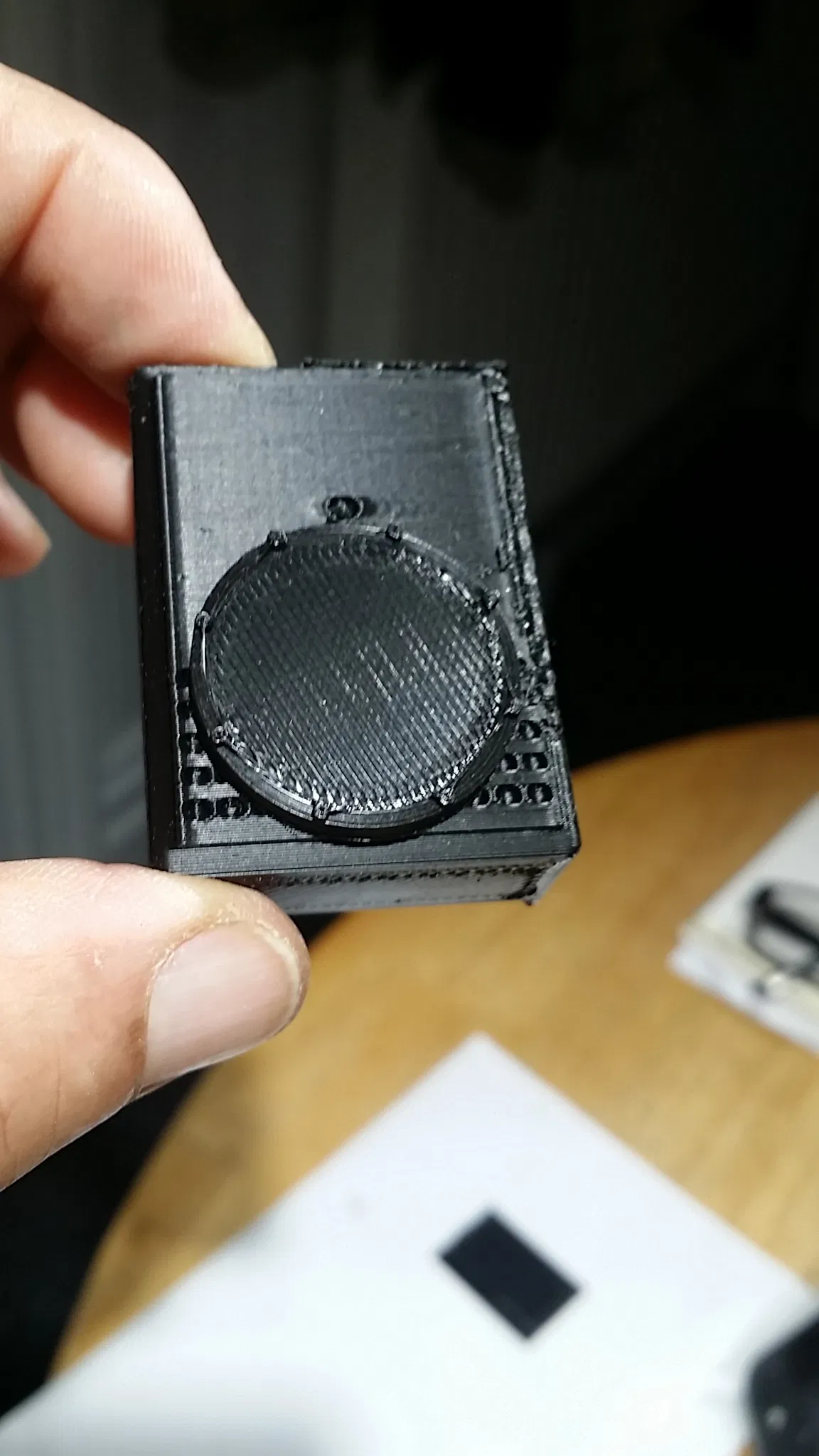

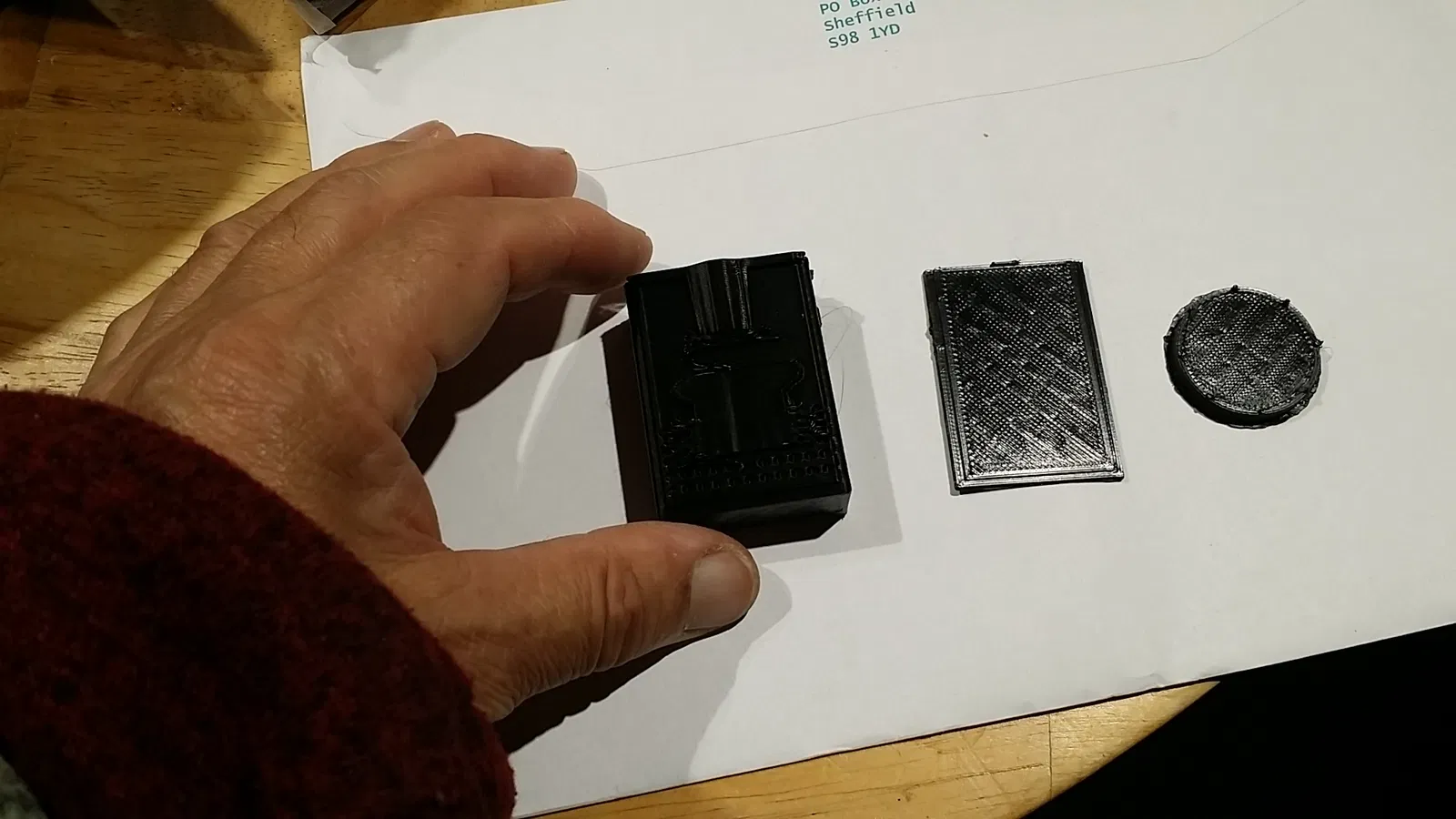

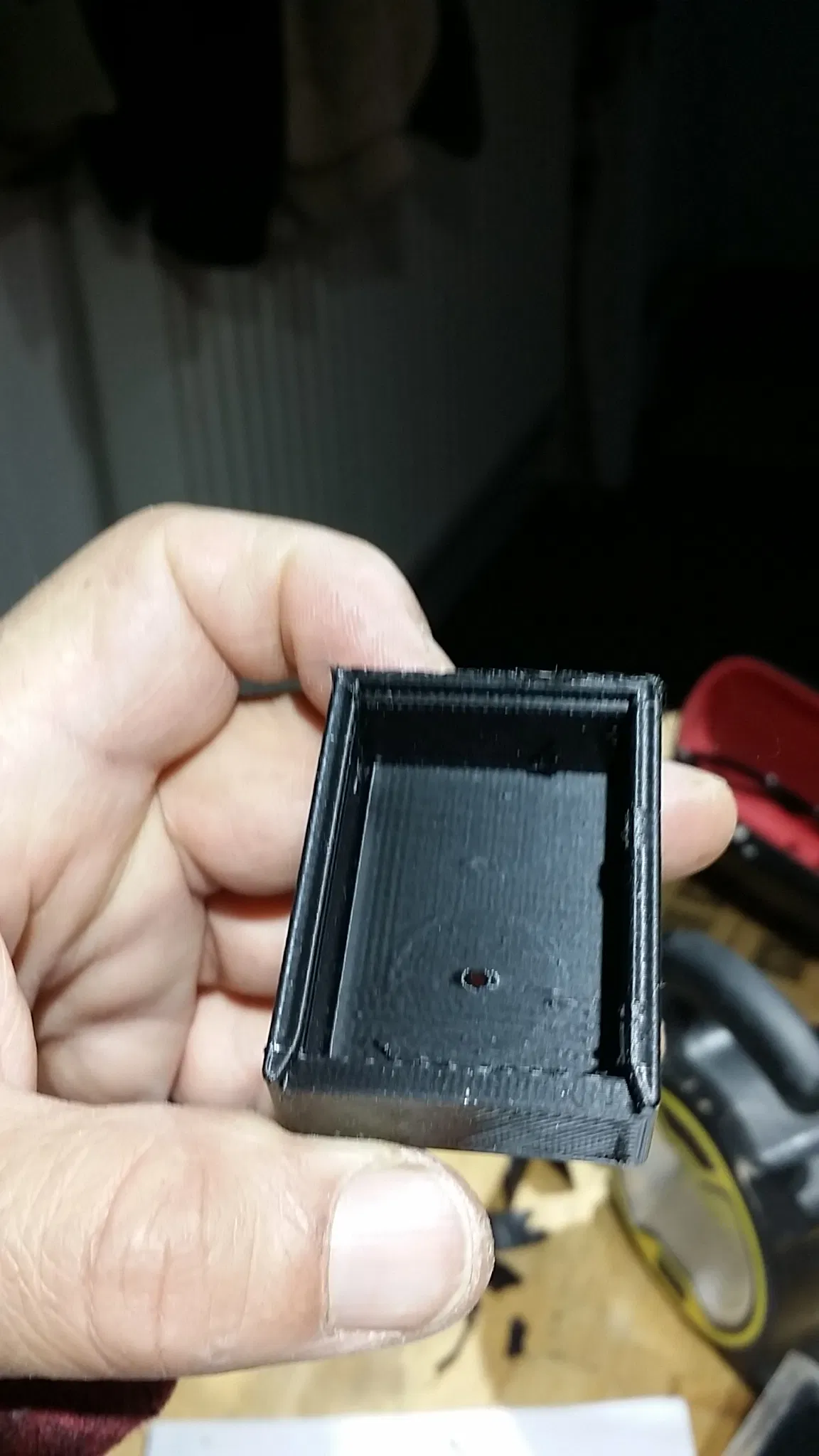

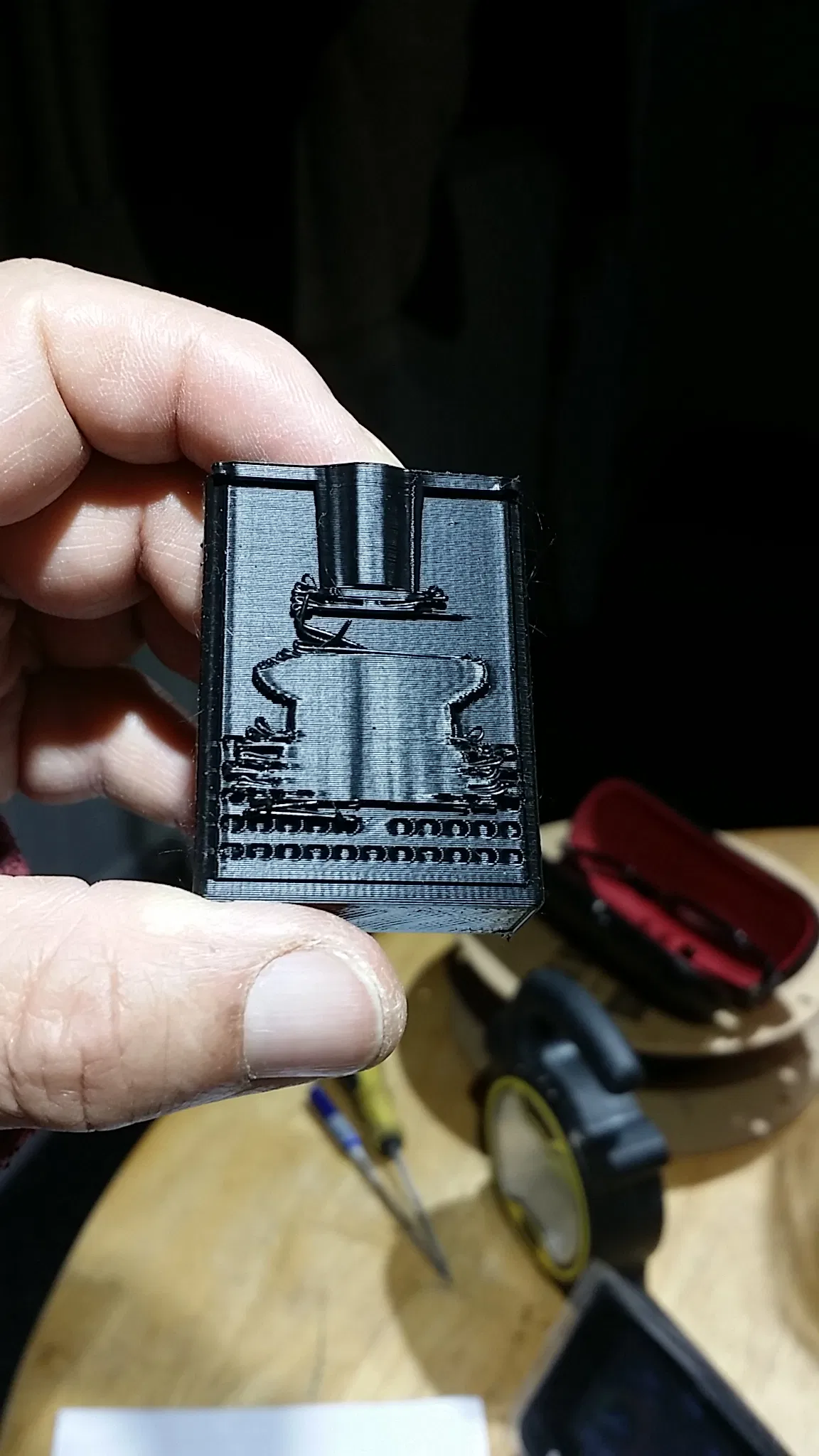

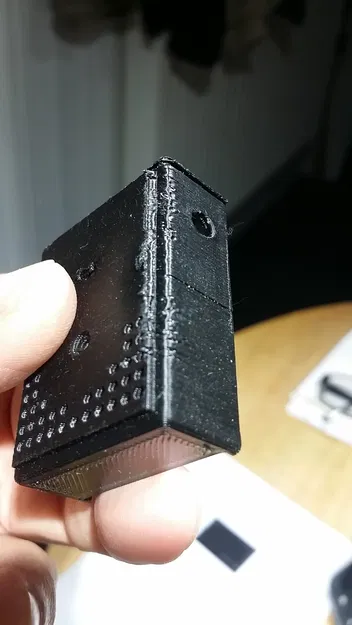

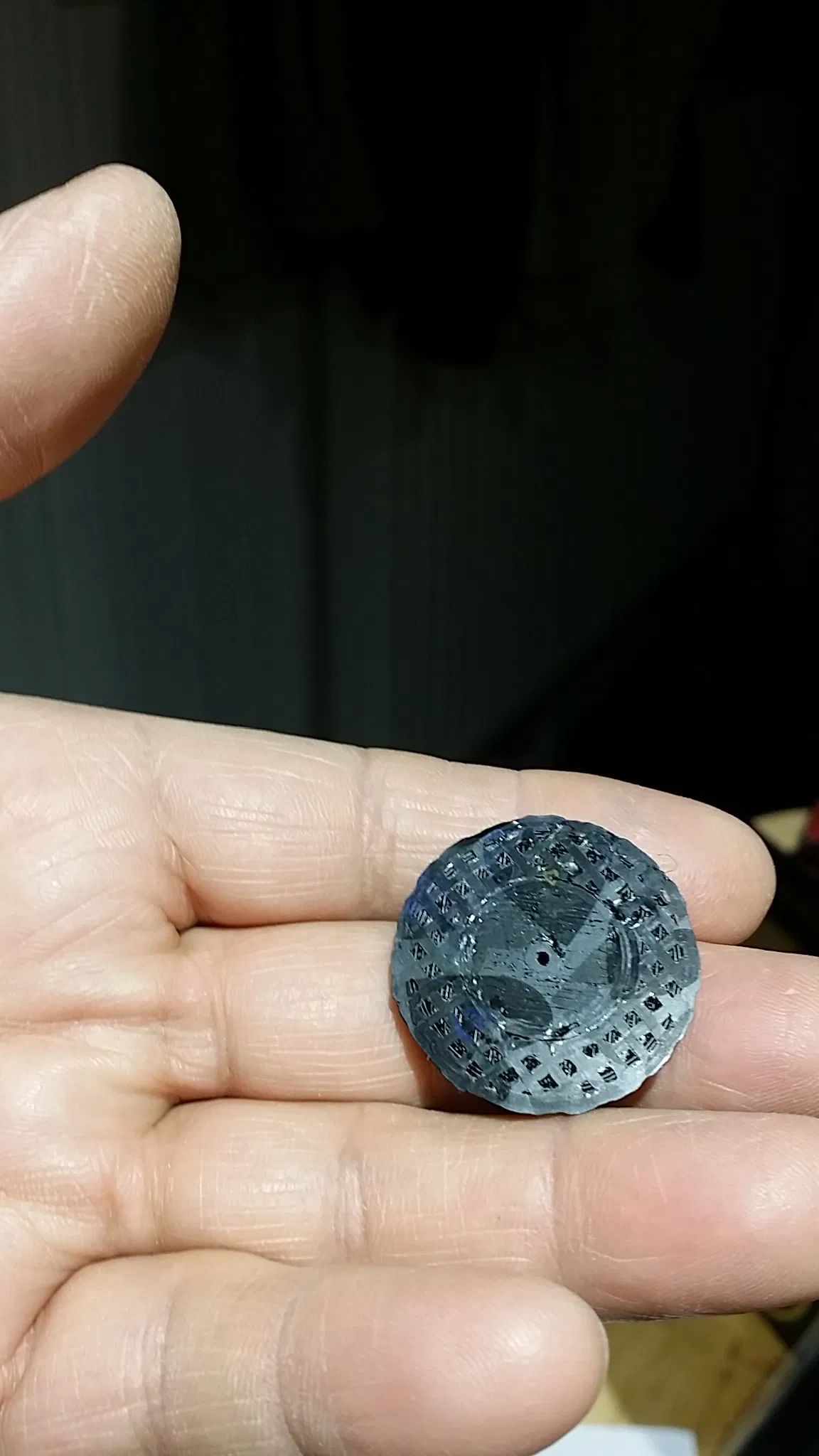

17/12/2025 - Đã in thử mô hình và mặt số bị lỗi do các chi tiết quá mỏng tui đã chỉnh sửa các chốt tiếp xúc trên mặt số. Tui đã sửa cái lẫy trên tấm ốp lưng, làm nó cao hơn và dày hơn. Tui đã đính kèm vài tấm ảnh của bản in hiện tại cho thấy các vấn đề.

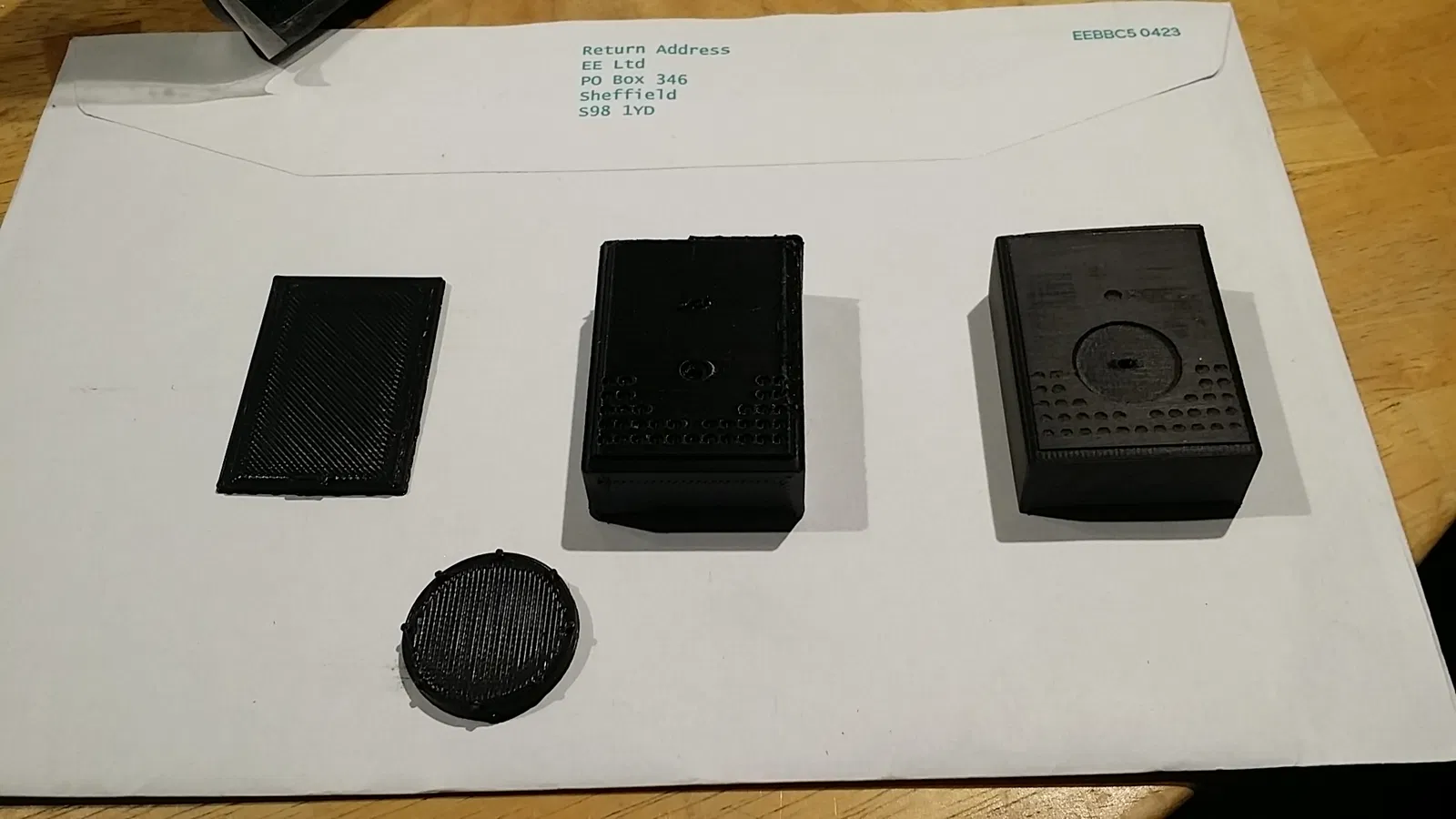

18/12/2025 @ 14:23 - tui đã cập nhật mô hình và in thử các bộ phận, xem các ảnh mới ở cuối bộ sưu tập.

19/12/2025 - Mô hình V3:-

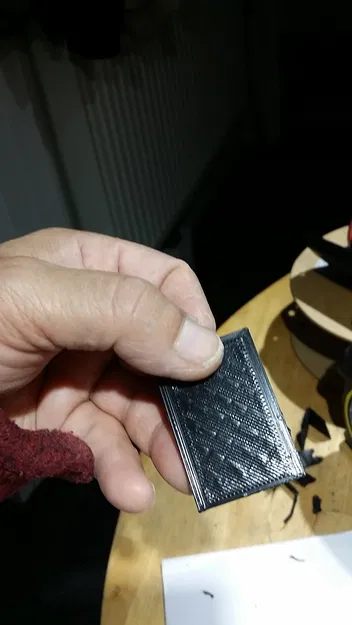

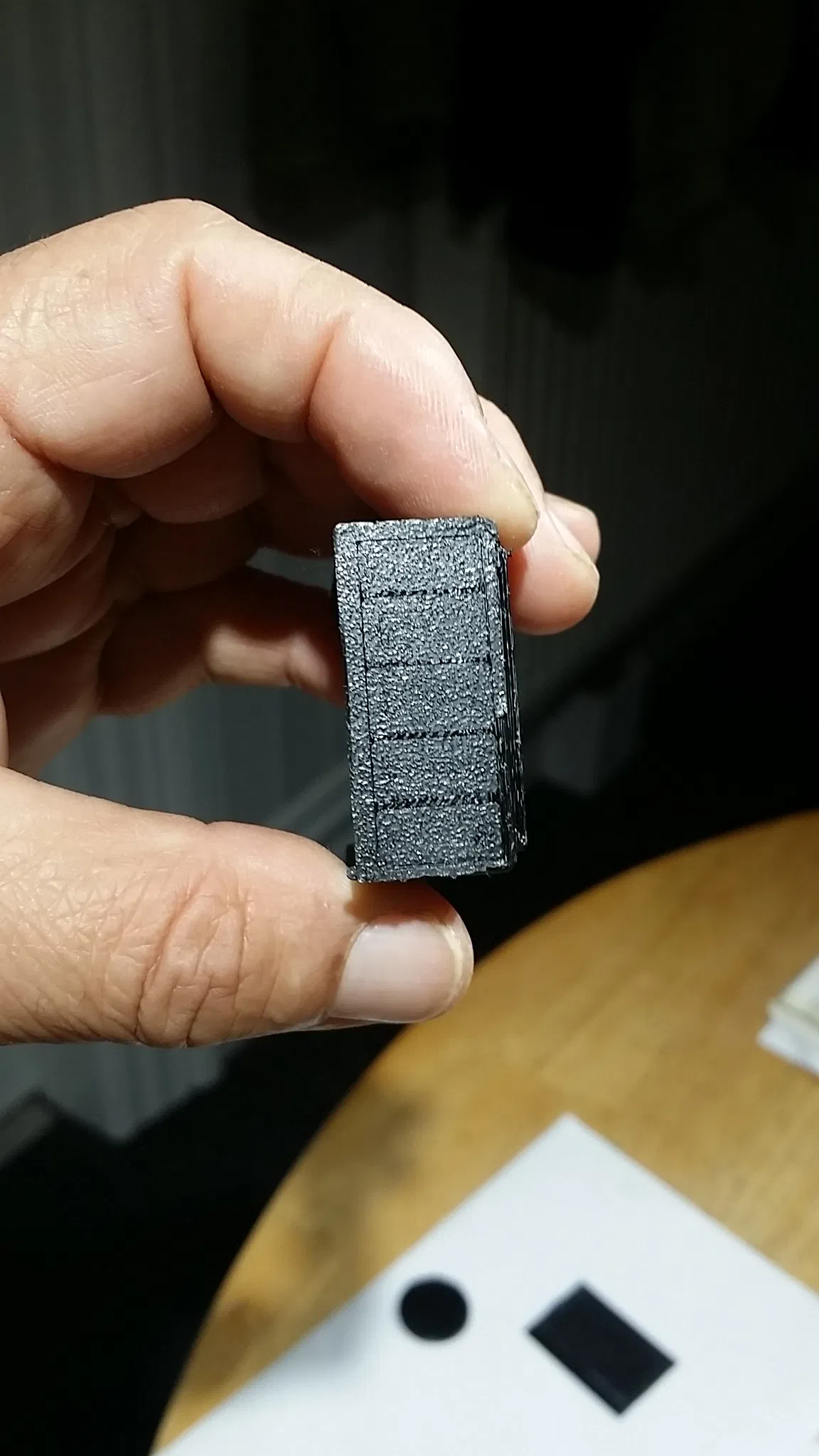

Sau khi cố gắng làm cho các bộ phận vừa vặn, đặc biệt là tấm ốp lưng bị chật quá trong khe vỏ máy tui đã làm lại mô hình như sau: A) Tui đã làm lại kích thước khe và gờ trên vỏ máy và tấm ốp lưng. B) Tui đã bỏ cái lẫy trên tấm ốp lưng, nó không in ra chính xác trên máy của tui, và tui thay bằng một khe móng tay, cái này sẽ giúp chà nhám các bộ phận cho phẳng. C) Tui đã bỏ cái khe cạnh dẫn, nó bị đặt nhầm chỗ và không có trên tấm ốp lưng gốc. D) Tui đã tăng kích thước các chốt tiếp xúc trên mặt số để làm chúng nổi bật hơn, và tăng đường kính lỗ vít - nó quá nhỏ.

Xin lưu ý đây là các bộ phận rất nhỏ mà tui đã phóng to từ ảnh tìm được trên mạng

• chúng không phải là bản sao chính xác về kích thước của thiết bị gốc. Ví dụ: trên bản gốc các bộ phận có độ côn để dễ dàng lấy ra khỏi khuôn đùn. Tui chỉ dùng PLA Basic, đây là vật liệu tương đối mềm và dễ trầy xước. Mọi người có thể cân nhắc dùng vật liệu cứng hơn. Tui đã để lại tất cả các phiên bản trước trên trang - mọi thứ đều phát triển. Tui sẽ in phiên bản mới vào lúc nào đó để kiểm tra, nhưng mọi người đã có mô hình nên có thể tự kiểm tra hoàn toàn và không cần chờ kết quả của tui, Chúc mọi người vui vẻ
