Chú Lính Chì Mini

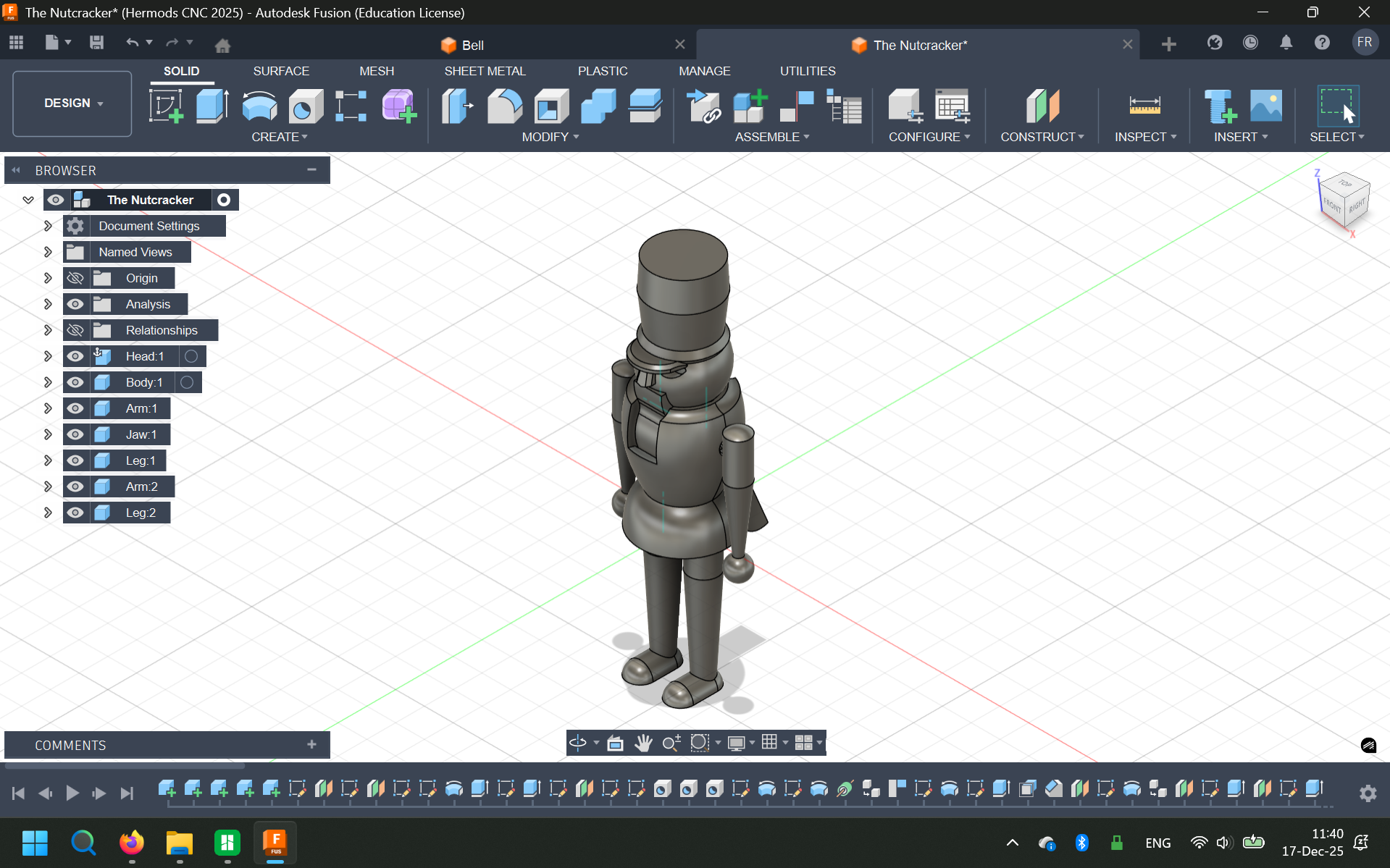

Lại là một bài tập ở trường cho khóa học CAD, tui muốn làm một chú lính chì vì tui mê mẩn cái món đồ chơi này. Vì đây là bài tập đơn giản của trường nên tui quyết định để nó thành miền công cộng luôn, nên mấy bồ cứ tự nhiên tùy chỉnh nó nếu thích nha. File step và fusion 360 cũng có luôn nè.

Lưu ý là mẫu này nhỏ lắm, chắc in hết trên một cái khay luôn cũng được, nhưng mà vậy thì chắc chú lính này chỉ đập được mấy loại hạt nhỏ thôi, chắc hạt hướng dương quá? Hoặc là mấy bồ in to hơn rồi thử với trái óc chó xem sao, nhớ tăng thêm vài lớp ngoài cho cái hàm và tăng thêm phần ruột nha. Nếu làm được chú lính đập được hạt thì hú tui một tiếng nha! Sẽ hay lắm đó.

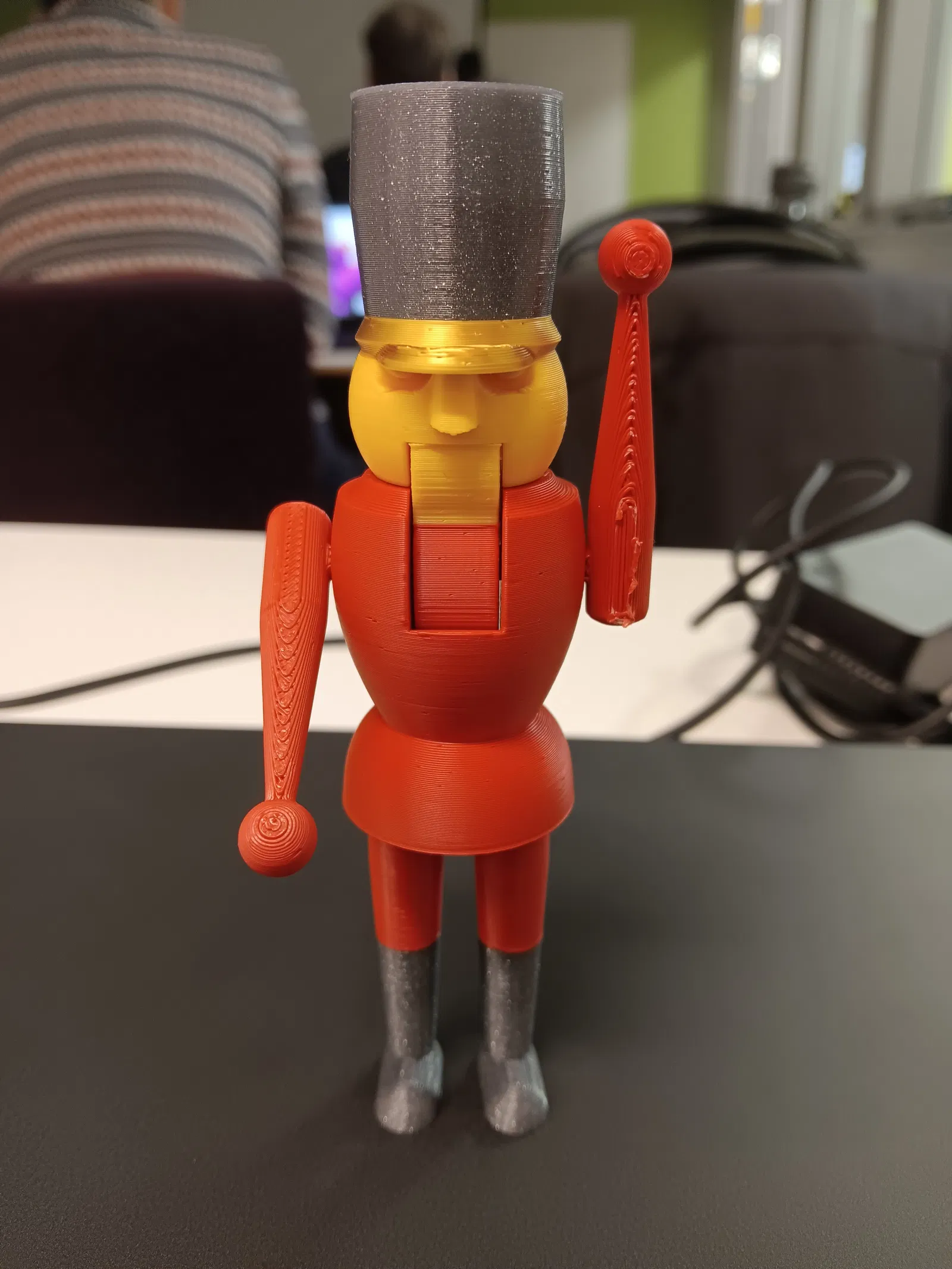

Cánh tay là dạng kẹp và nên xoay được. Mấy bồ in theo hướng đó nha.

Đầu và hàm cũng dự định in úp xuống đó. Ngoài ra, cánh tay, đầu và hàm cần hỗ trợ cây tự động khi cắt lát để xử lý các phần bị nhô ra.

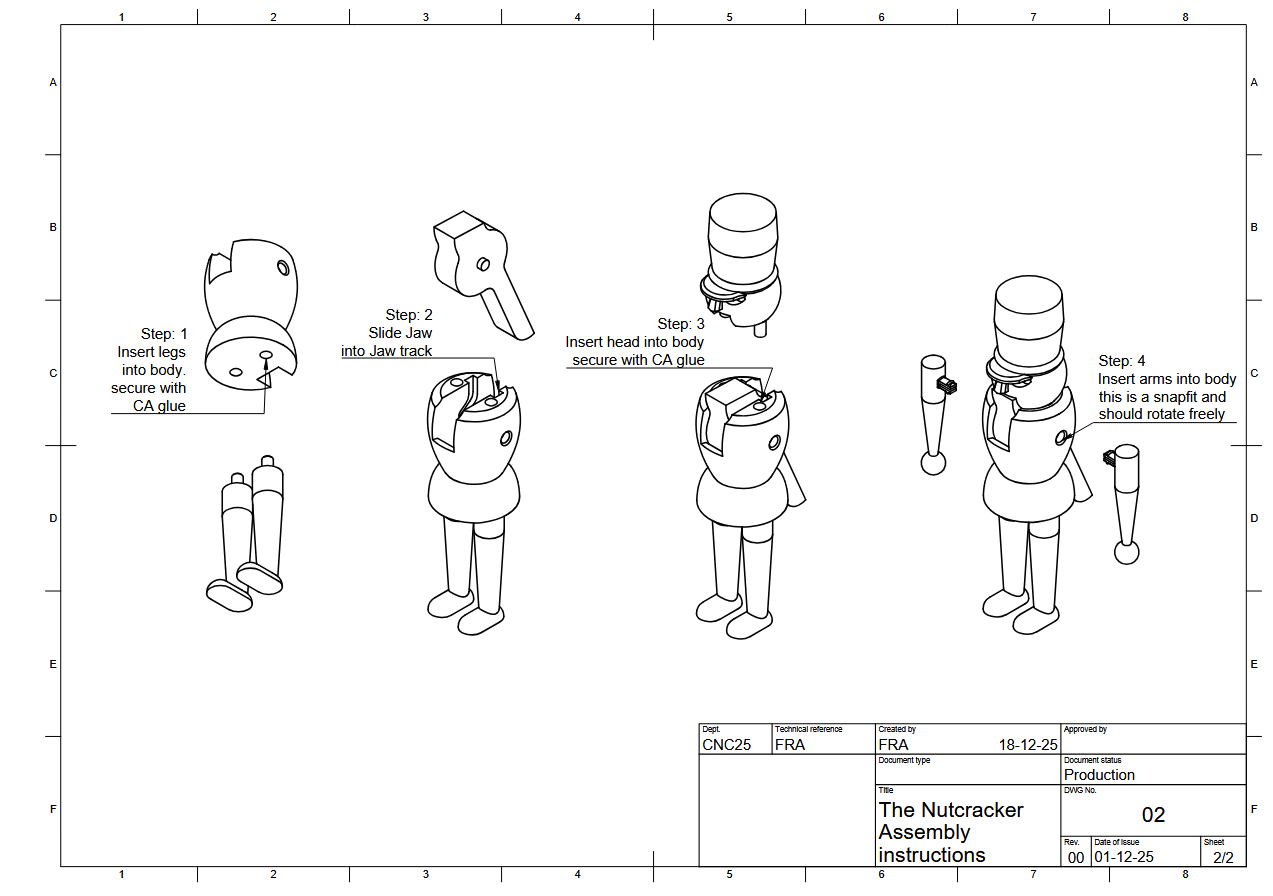

Việc lắp ráp khá đơn giản, kèm theo file là hướng dẫn lắp ráp đơn giản cùng với hướng dẫn các bộ phận. Bên dưới cũng có hướng dẫn bằng chữ đơn giản trong trường hợp ai đó cần nè.

Lắp ráp: Bắt đầu bằng cách cho một tí keo CA vào mỗi lỗ ghim chân. Sau đó ấn chân vào, đảm bảo giữ cho bàn chân hướng về phía trước và khoảng trống lớn hơn ở thân hướng về phía sau. Tùy thuộc vào bản in có thể vừa khít để ép vào hoặc sẽ dễ dàng nhét vào. Sau đó trượt hàm vào rãnh hàm nằm ở cổ của thân. Khi hàm đã vào vị trí, bạn có thể cho keo CA vào lỗ ghim cho đầu, sau đó bạn có thể ấn đầu vào. Sau khi đầu được gắn, bạn chỉ cần ấn cánh tay vào các lỗ và chúng sẽ khớp vào vị trí dễ dàng.
