Mô tả

CẬP NHẬT LỚN 7/12/2025 - BẢN REVISION - Có người chỉ ra là thiết kế của tôi chưa tính đến quạt hút phụ. Tôi cứ tưởng nó hút gió qua khay in chứ không phải thổi vào khay in. Bản mới chia quạt ra và thêm 2 khe để hút gió đúng cách, đồng thời bịt kín chỗ thoát gió của quạt hút. Tôi cũng sửa lại gioăng để nó khớp hơn.

TẠI SAO?

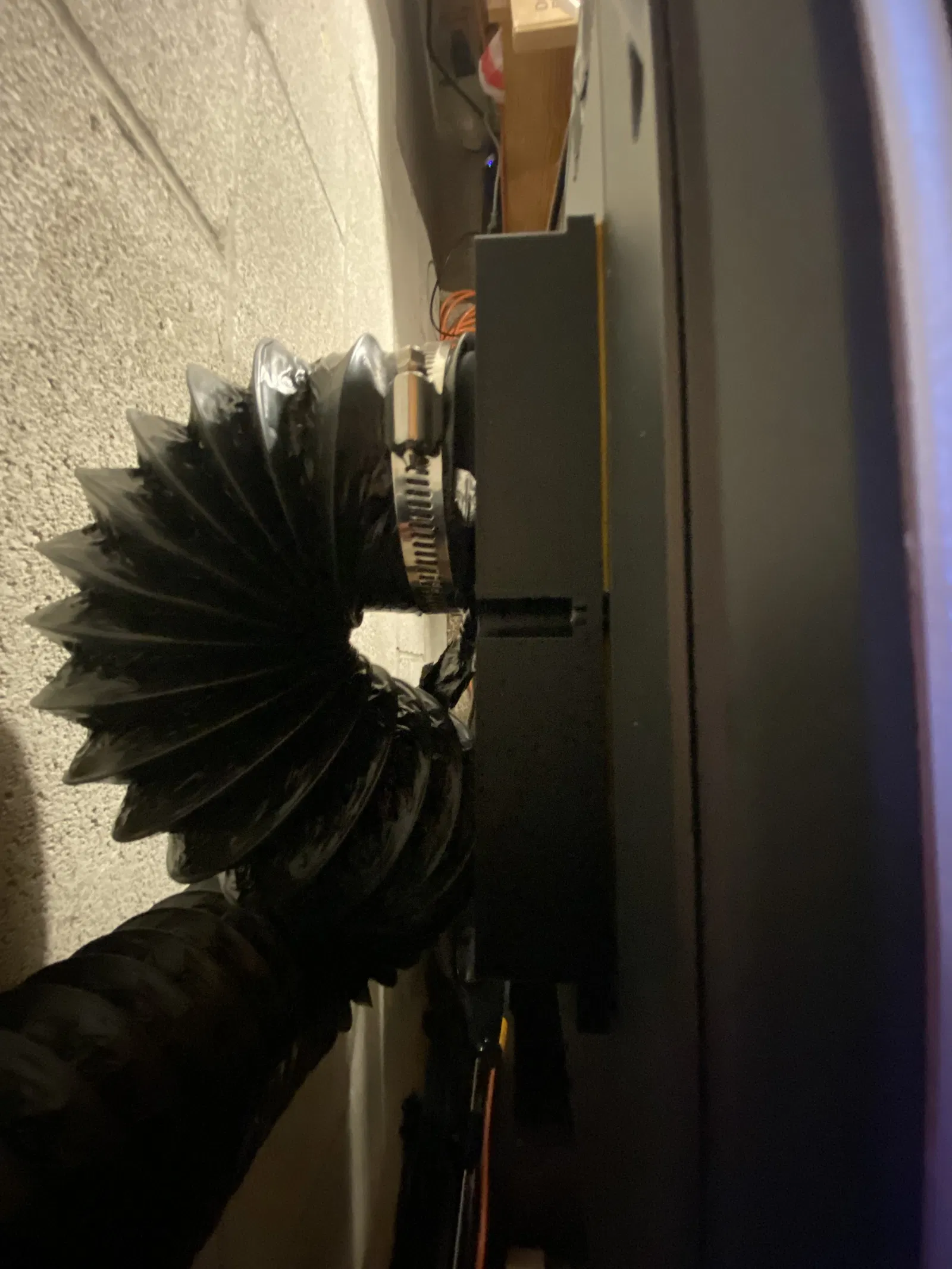

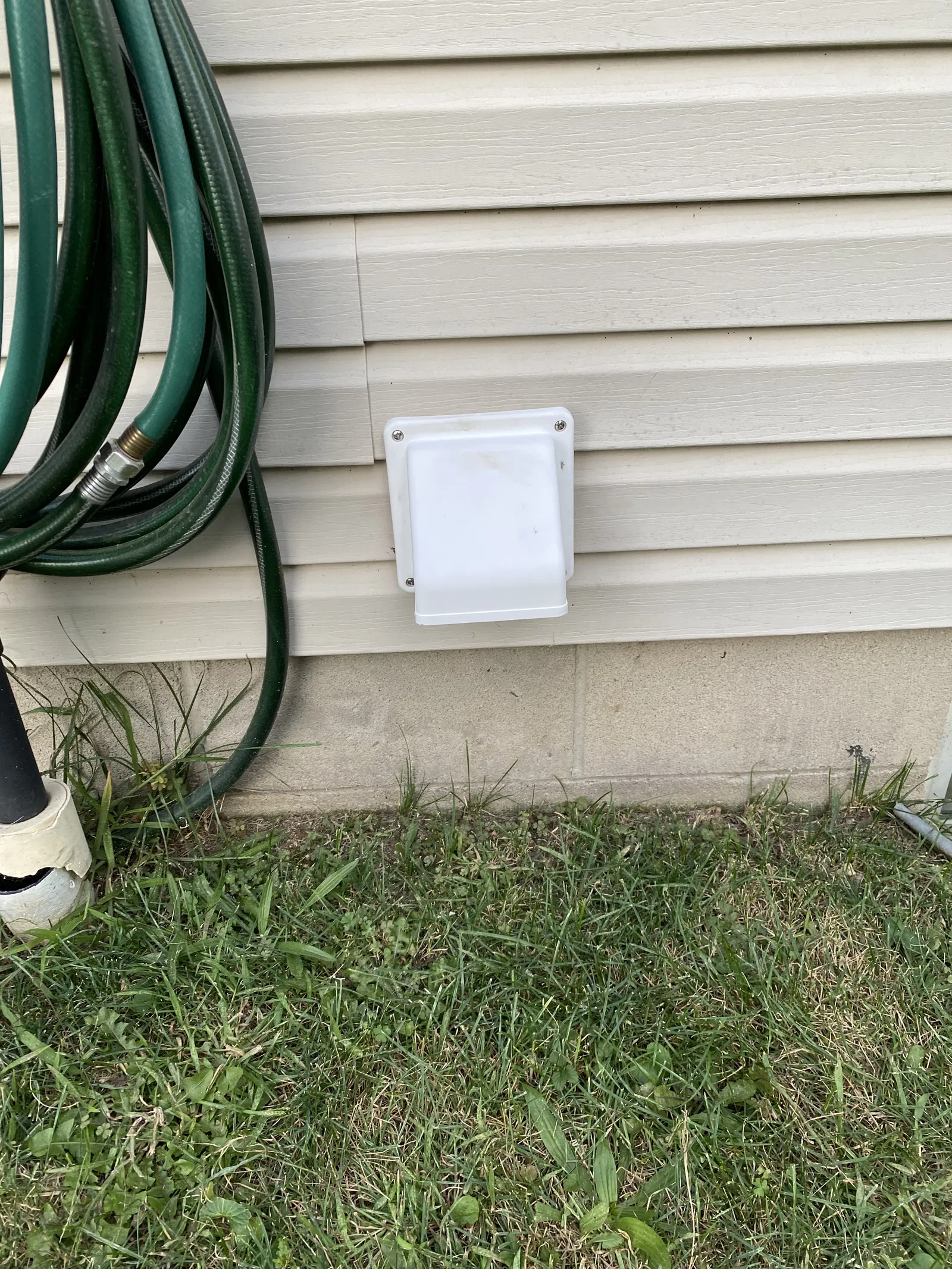

Đây là hệ thống thông gió để đẩy không khí trong khoang máy ra ngoài nhà. Tôi đã thấy mấy hệ thống thông gió trong nhà rồi, nhưng mà, bạn có chắc chắn được không? Sao không đẩy thẳng khói ra ngoài nhà luôn? Với lại, nó cũng giúp quạt êm hơn nhiều.

CÁI GÌ?

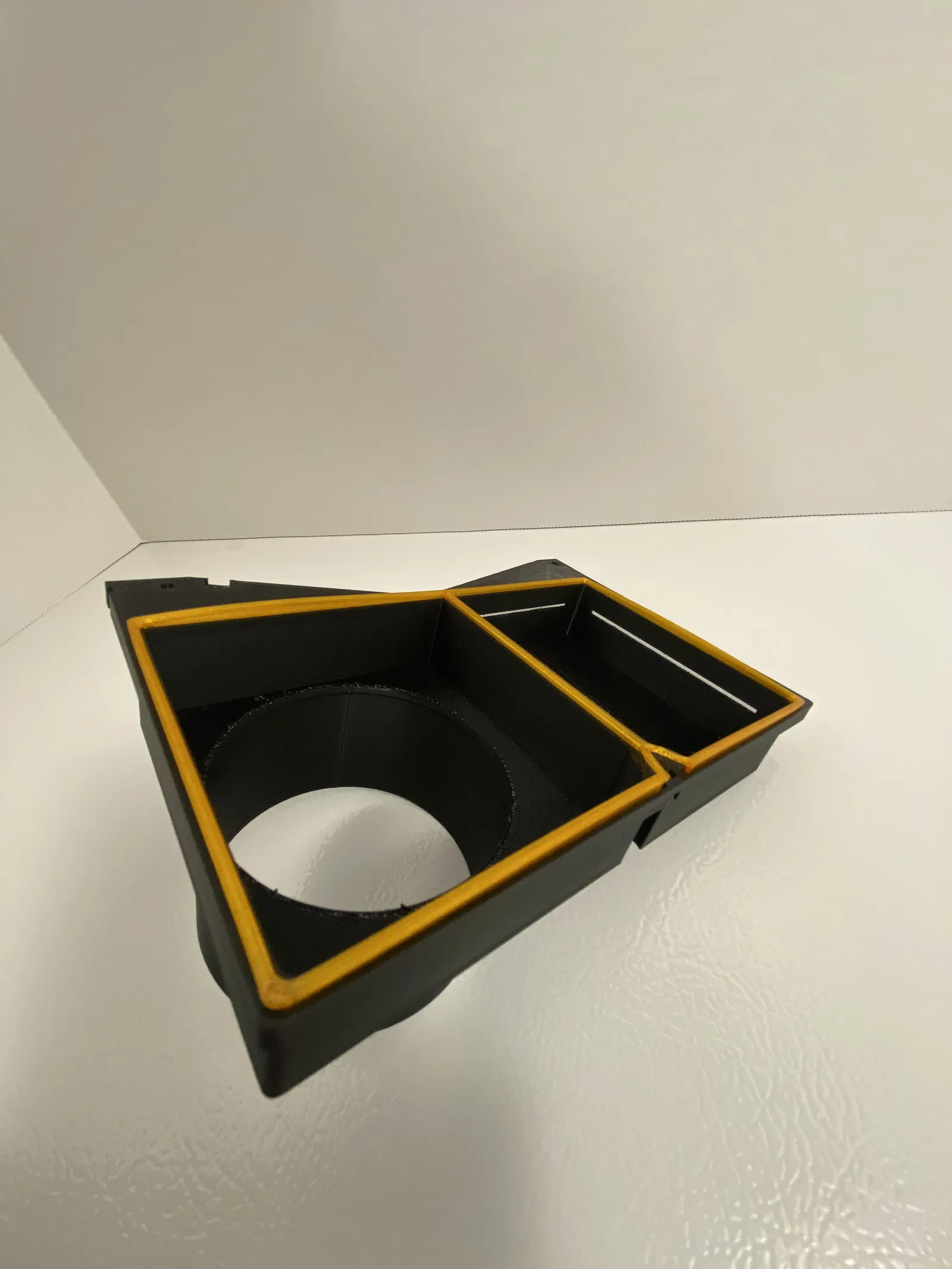

Hệ thống gồm có Nắp Thông Gió, Gioăng Nắp Thông Gió để bịt kín với khung máy in, bộ giữ lọc (tùy chọn) và khuôn cắt lọc (tùy chọn) để cắt vừa vặn với các bộ lọc carbon.

Lọc khí

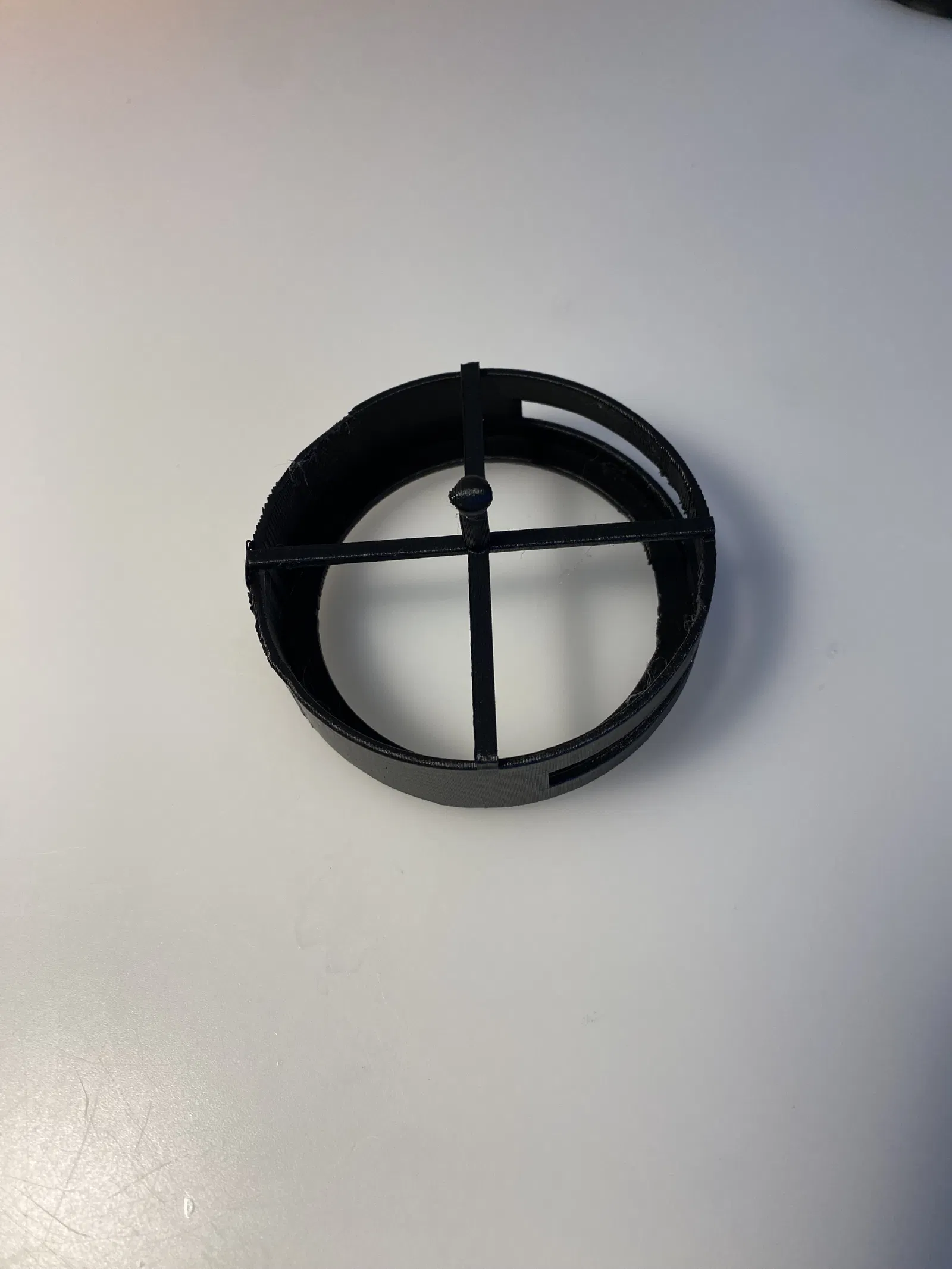

Sử dụng khuôn cắt lọc để cắt 3 miếng lọc carbon từ một tấm và lắp vào khe của bộ giữ lọc carbon (lắp miếng trước vào trước, miếng thứ hai vào sau và miếng cuối cùng vào giữa). Sau đó lắp bộ giữ lọc vào ống thoát khí, trước khi gắn ống dẫn khí (thay sau mỗi 3-6 tháng, tùy tần suất in). Đừng lo, tôi làm cho cái ống vừa khít nhưng vẫn dễ dàng gắn và tháo ống dẫn khí.
Sản phẩm Trắng = Bản Mẫu Thử (PLA+), màu trắng để dễ nhìn chi tiết

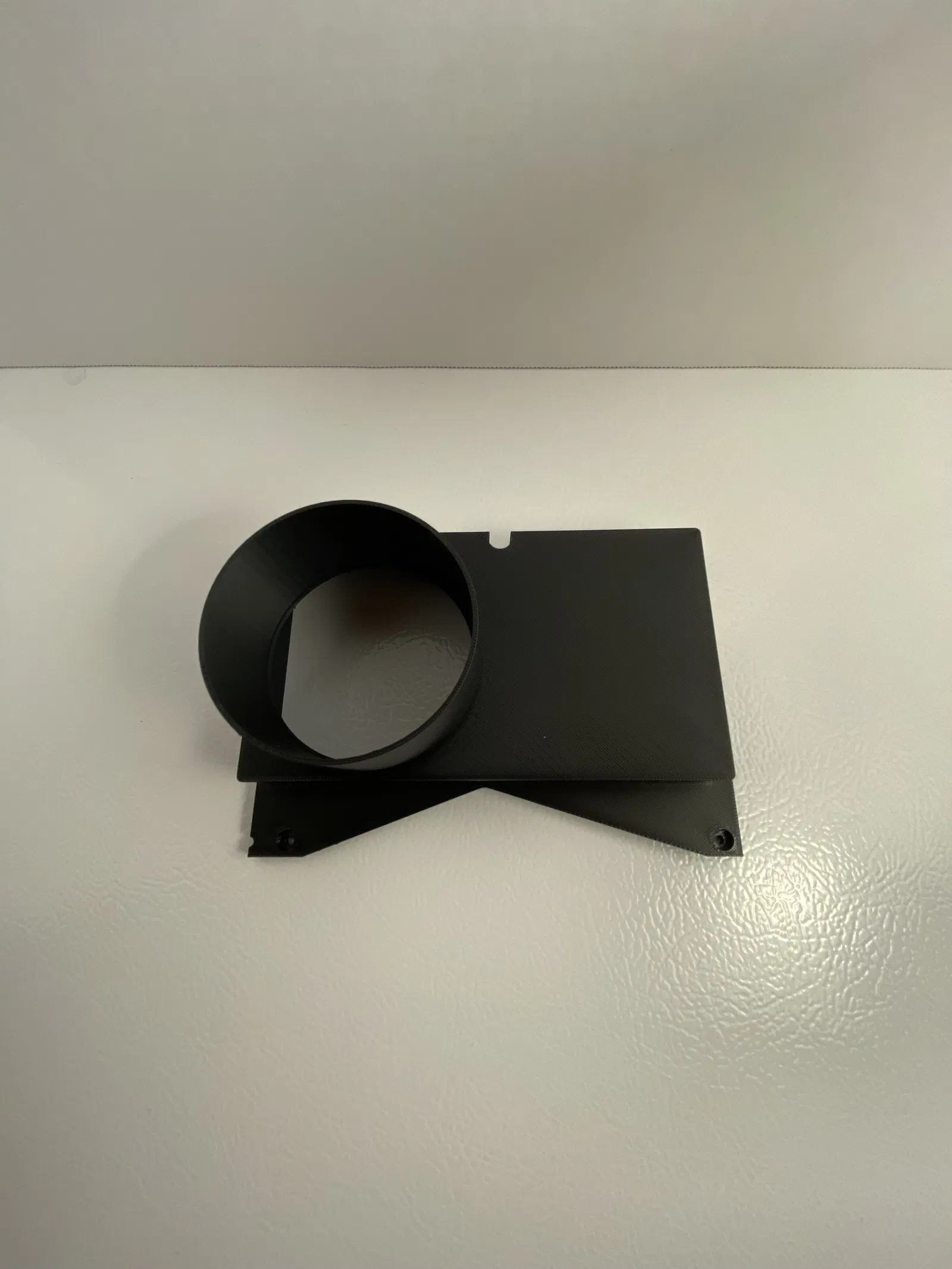

Sản phẩm Đen = Bản Sản Xuất (PLA-CF), cái tôi đã lắp (xin thứ lỗi mấy vết do gỡ chống đỡ trên hình).

Phụ Kiện Thêm
Bạn sẽ cần mua thêm phụ kiện, như liệt kê bên dưới, nhưng chúng khá rẻ và có thể tìm được đồ rẻ hơn nữa (không liên quan đến bất kỳ nhãn hiệu nào, chỉ là những thứ đầu tiên tôi thấy hợp và không quá tệ).

Chi Tiết In

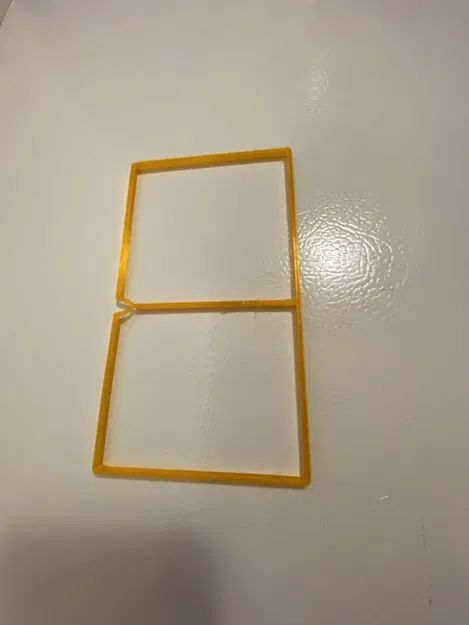

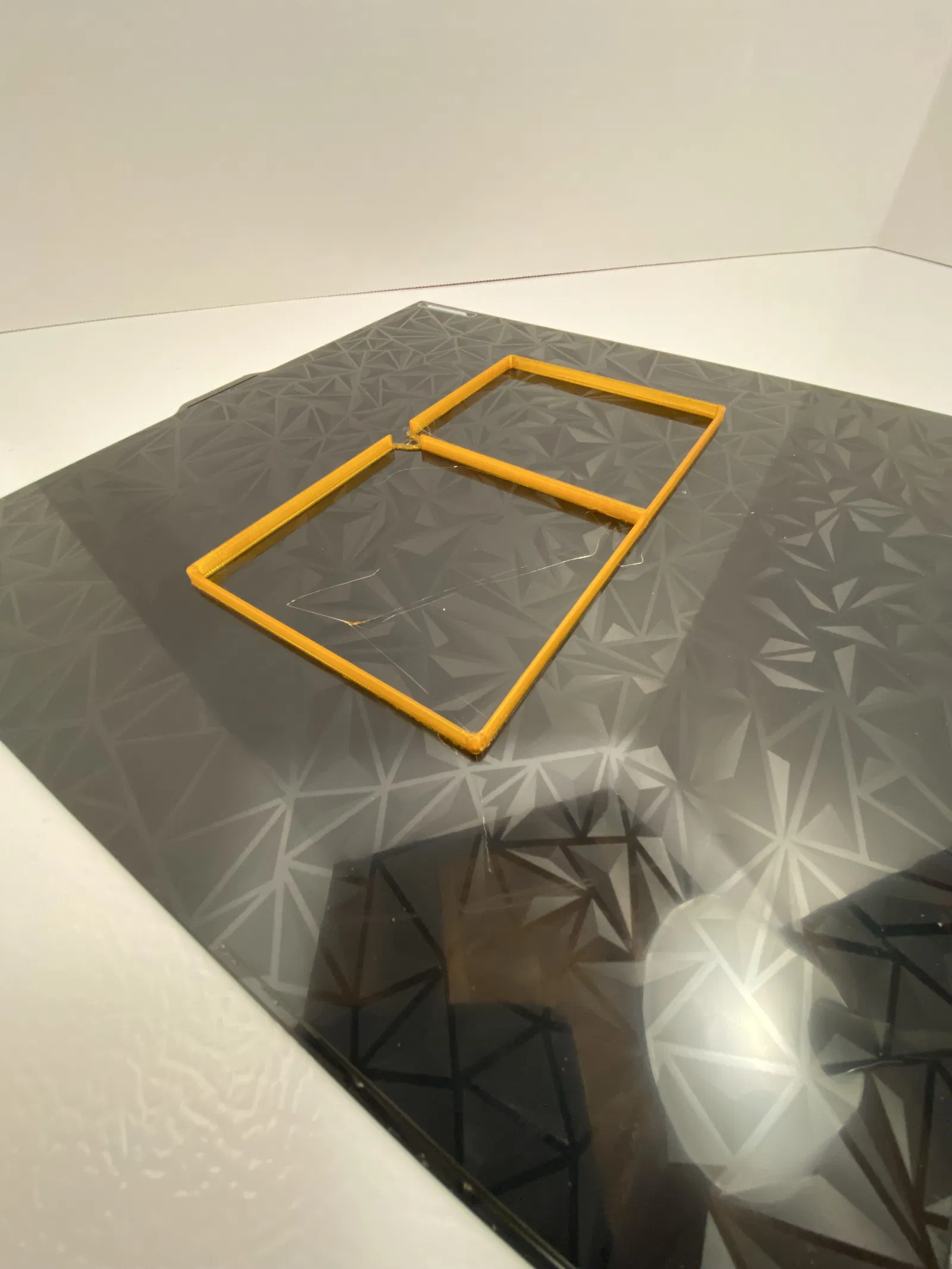

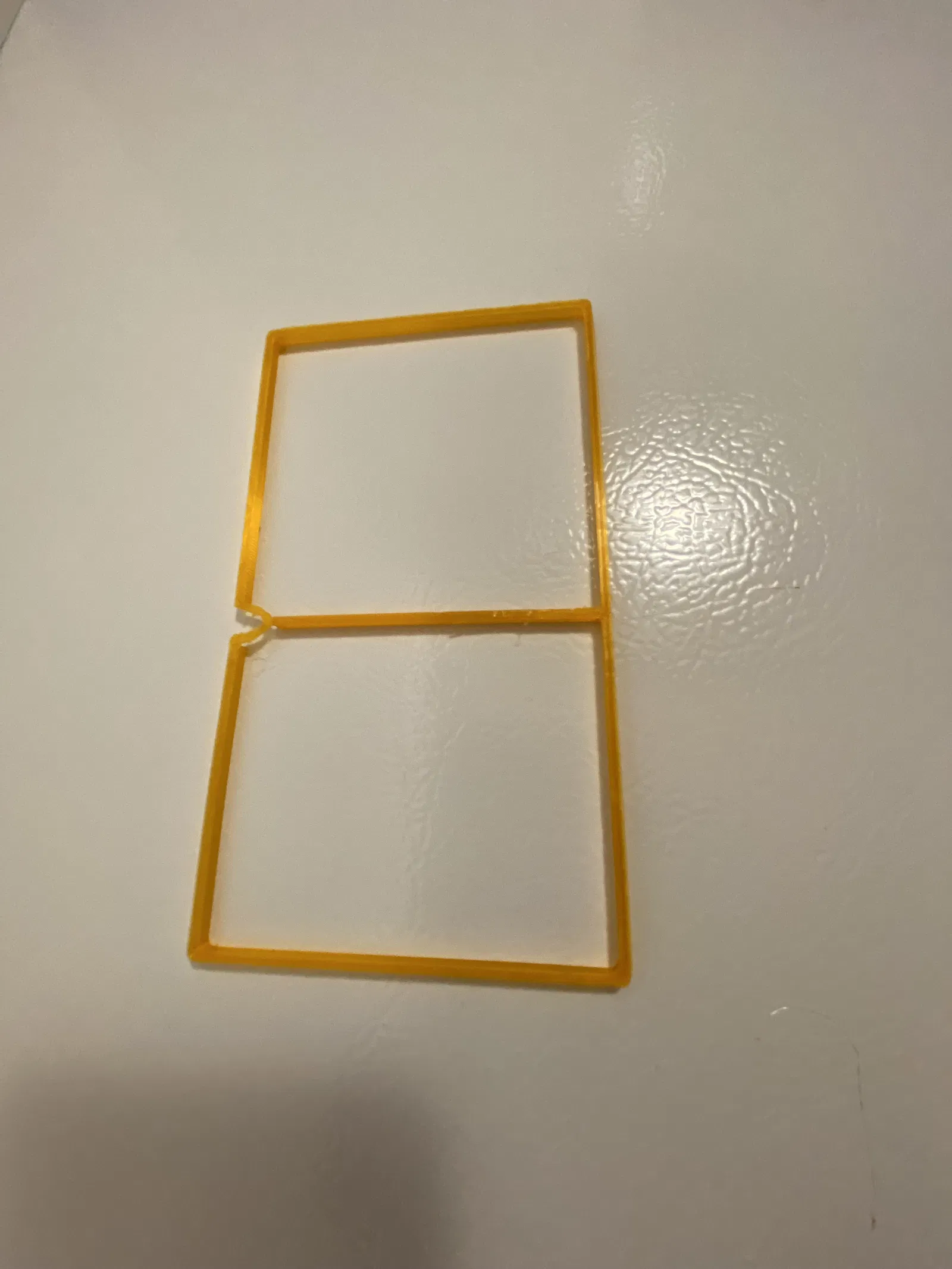

Gioăng Nắp Thông Gió 41 phút. 4.1 gram

  • Chất liệu: TPU-95A (tùy bạn, miễn là nó mềm dẻo dễ uốn)
  • Đầu in: .2mm (in bằng PLA, không thêm được TPU-95A vào profile Orca Elegoo .2mm )
  • Lòng trong: 100%
  • Chống đỡ: Không
  • Tốc độ: Giảm tốc độ lớp đầu tiên xuống 50%

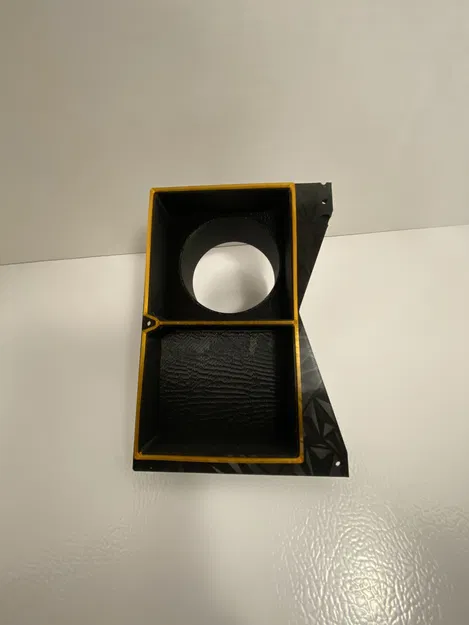

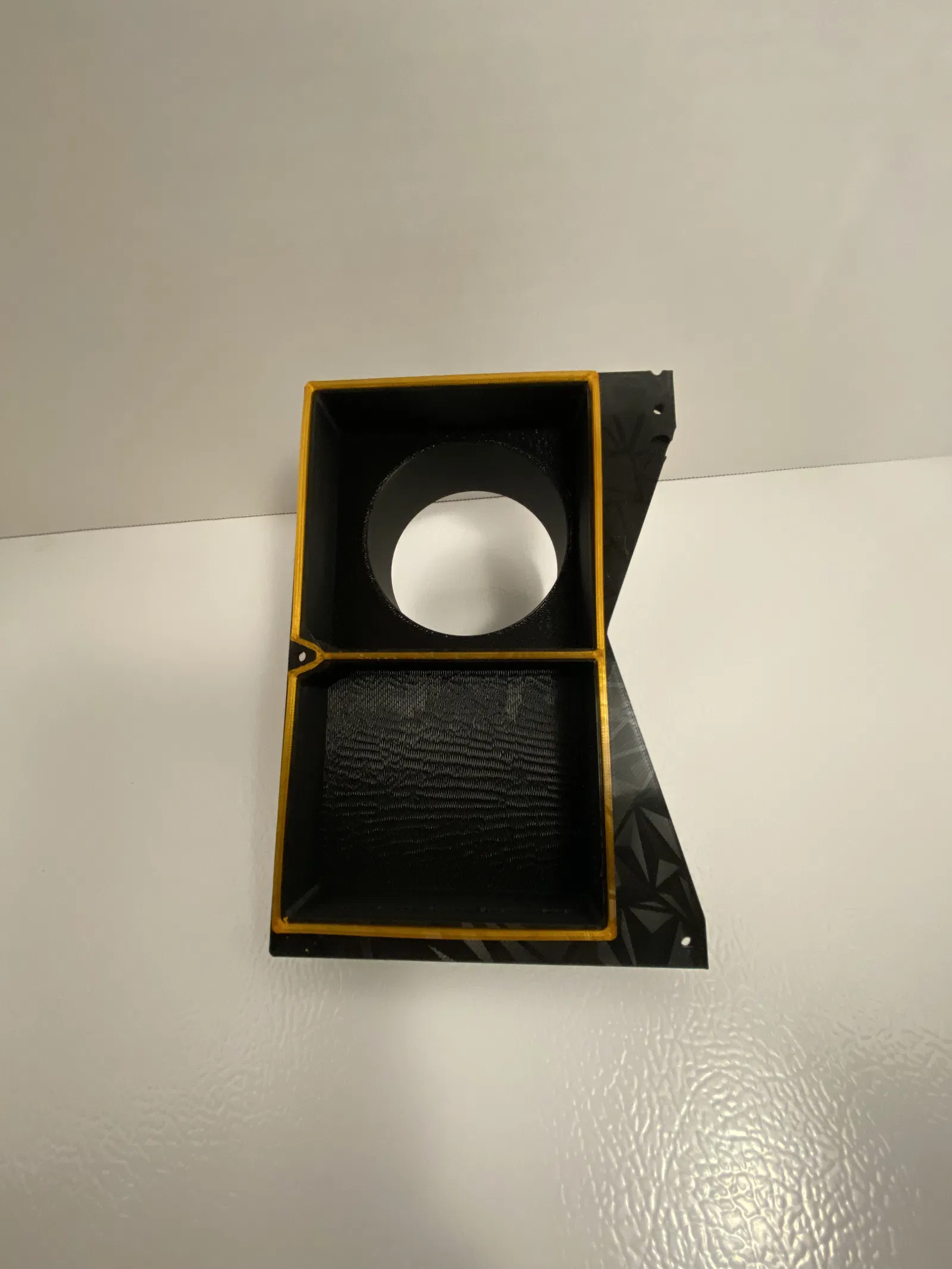

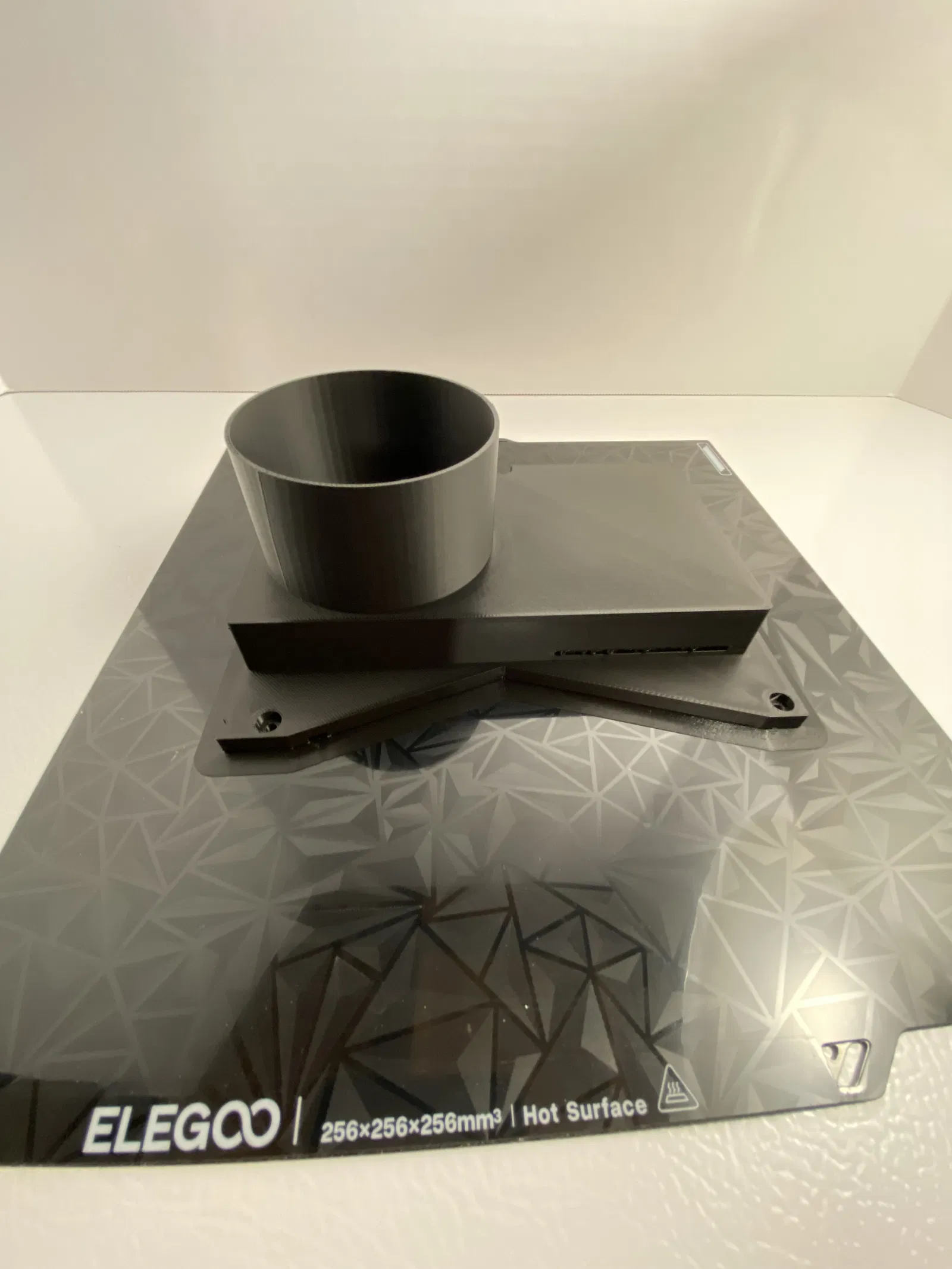

Nắp Thông Gió 4 giờ 10 phút 112 gram

  • Chất liệu: Tùy bạn. Sản phẩm cuối cùng của tôi là Elegoo PLA-CF
  • Đầu in: .4mm
  • Lòng trong: 50%
  • Chống đỡ: CÓ! (Loại Tree, dùng tốt)

Bộ Giữ Lọc Carbon 1 giờ 8 phút 19 gram

  • Chất liệu: Tùy bạn
  • Đầu in: .4mm
  • Lòng trong: 15%
  • Chống đỡ: Có (Tree)

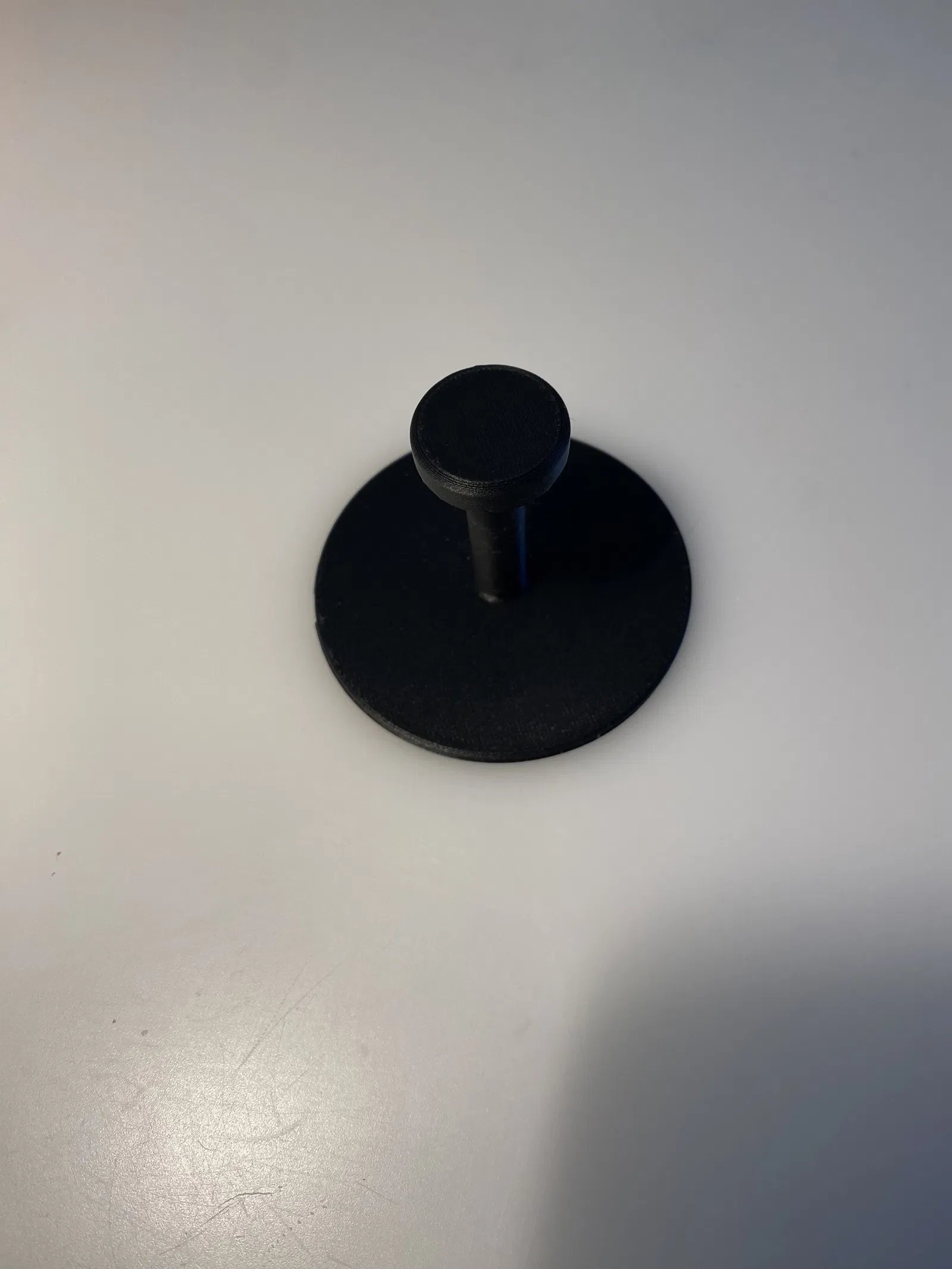

Khuôn Cắt Lọc 41 phút 20 gram

  • Chất liệu: Tùy bạn
  • Đầu in: .4mm
  • Lòng trong: 100%
  • Chống đỡ: Có (Tree)

Phụ Kiện Thêm

  1. Ốc M3 6mm x 3
    https://a.co/d/3GU4Ixu

  2. Tấm Lọc Carbon
    https://a.co/d/25XeIo6

  3. Ống Thông Gió Ngoài - có thể cần cắt ống cho vừa https://a.co/d/ip4HWeP

  4. Cữ Khoan Lỗ 3 inch https://a.co/d/3GU4Ixu

  5. Ống Dẫn Khí Mềm 3 inch dài 16 foot (3 lớp) https://a.co/d/jcd5qEb
