Hộp Gridfinity chuẩn kèm nhãn + file tham số

Cập nhật tháng 5/2025:

Khắc phục lỗi trong file Fusion 360 tham số. Có vẻ như Fusion360 đã cập nhật và gây ra lỗi khiến các hộp bị hỏng khi thay đổi chiều cao. Mình đã sửa lại một vài bước trong file tham số. Giờ nó hoạt động lại bình thường rồi.

Cập nhật tháng 12/2023:

Nhiều bạn không thích dùng Fusion360 nên mình đã thêm file .stl cho các loại hộp từ 1x1 đến 7x7. Mỗi kích thước có các chiều cao 3U, 4U, 5U và 6U. Tất cả các file đều có cho nam châm 6x2mm và 6x3mm.

Nếu bạn vẫn muốn có kích thước hộp khác thì bên dưới có hướng dẫn cách sử dụng file Fusion 360 tham số. Chỉ cần kéo xuống thôi nha ;)

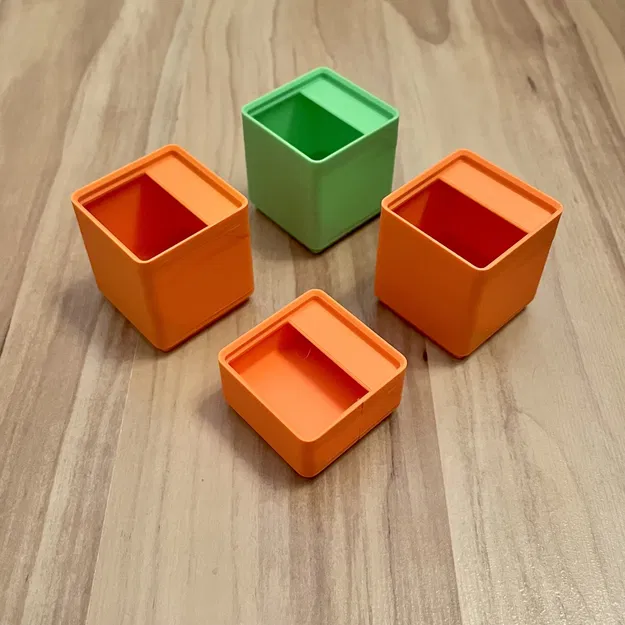

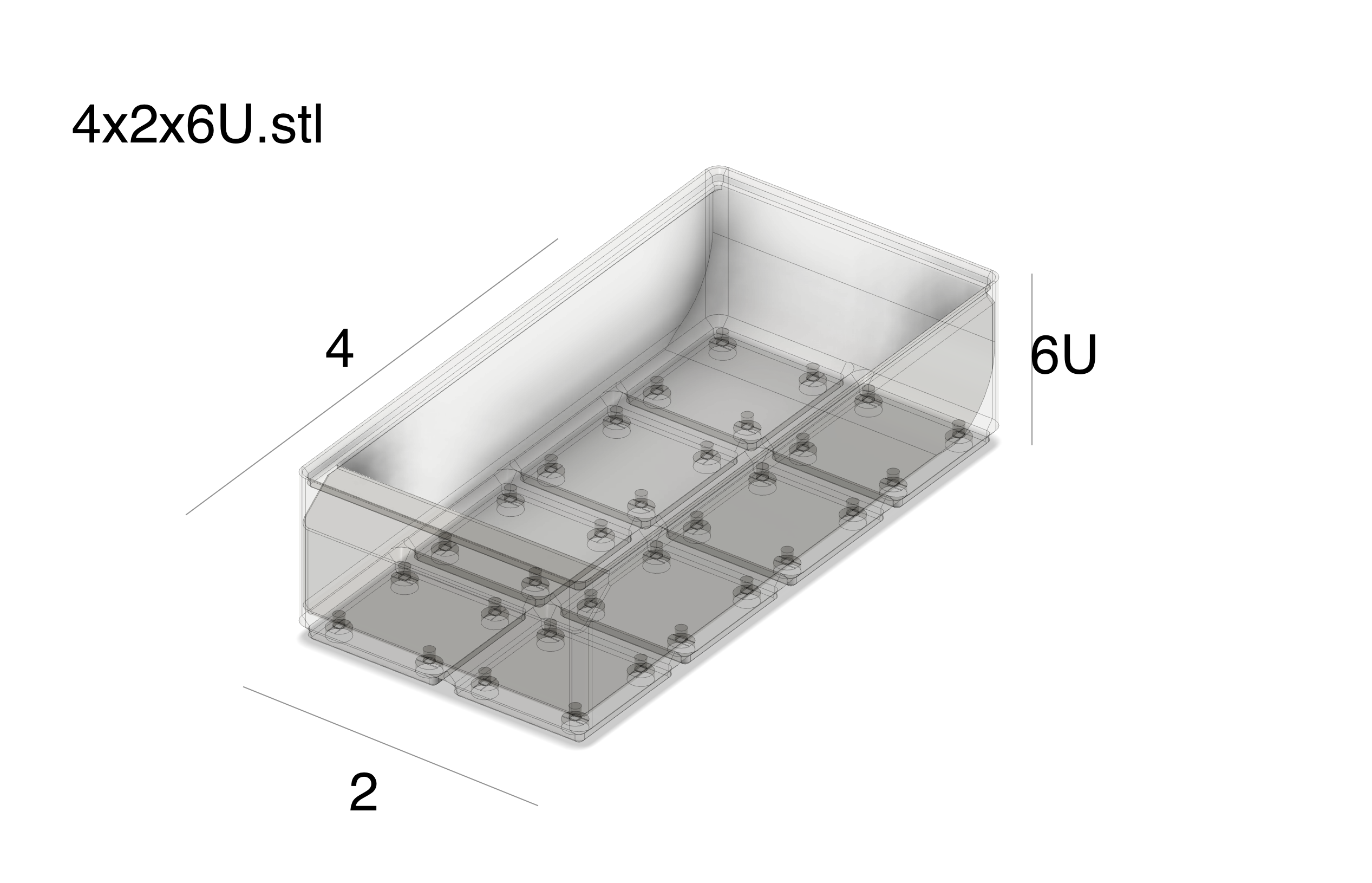

Để tìm đúng kích thước, các file được đặt tên theo định dạng: chiều sâu x chiều rộng x chiều cao

Mô tả:

Đây là bản chỉnh sửa từ các hộp gốc của Zack Freedman mà bạn có thể tìm thấy tại đây: https://bit.ly/ZFGridfinityDividerBins

Kích thước bên ngoài của các hộp giống hệt với hộp gốc, vì vậy bạn hoàn toàn tương thích với hệ thống gridfinity.

Cải tiến của bản chỉnh sửa này so với mẫu gốc

• Cạnh dán nhãn luôn rộng bằng hộp. Điều này giúp dễ dàng nhấc hộp lên và cho phép ghi nhiều chữ hơn trên nhãn đối với các hộp rộng hơn.

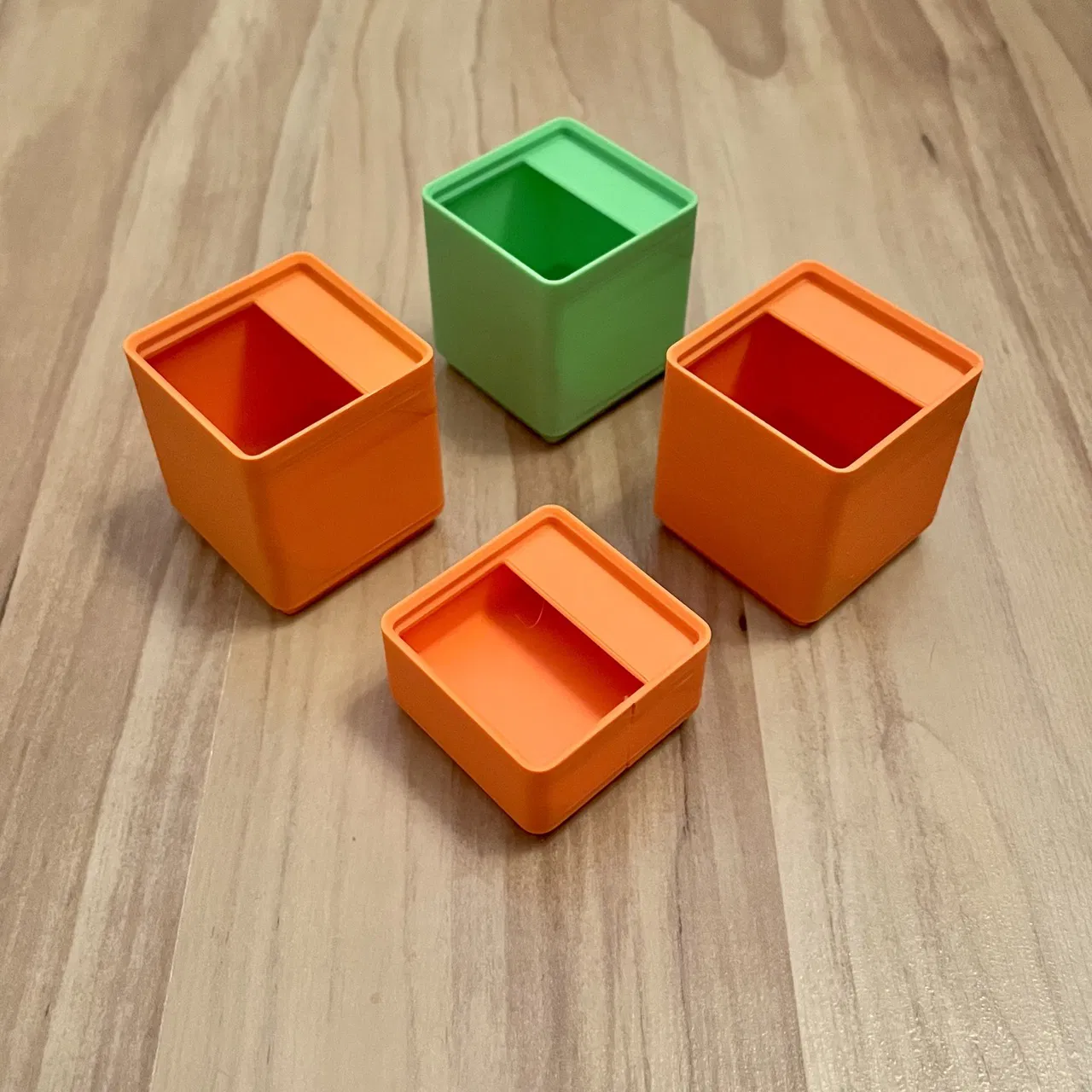

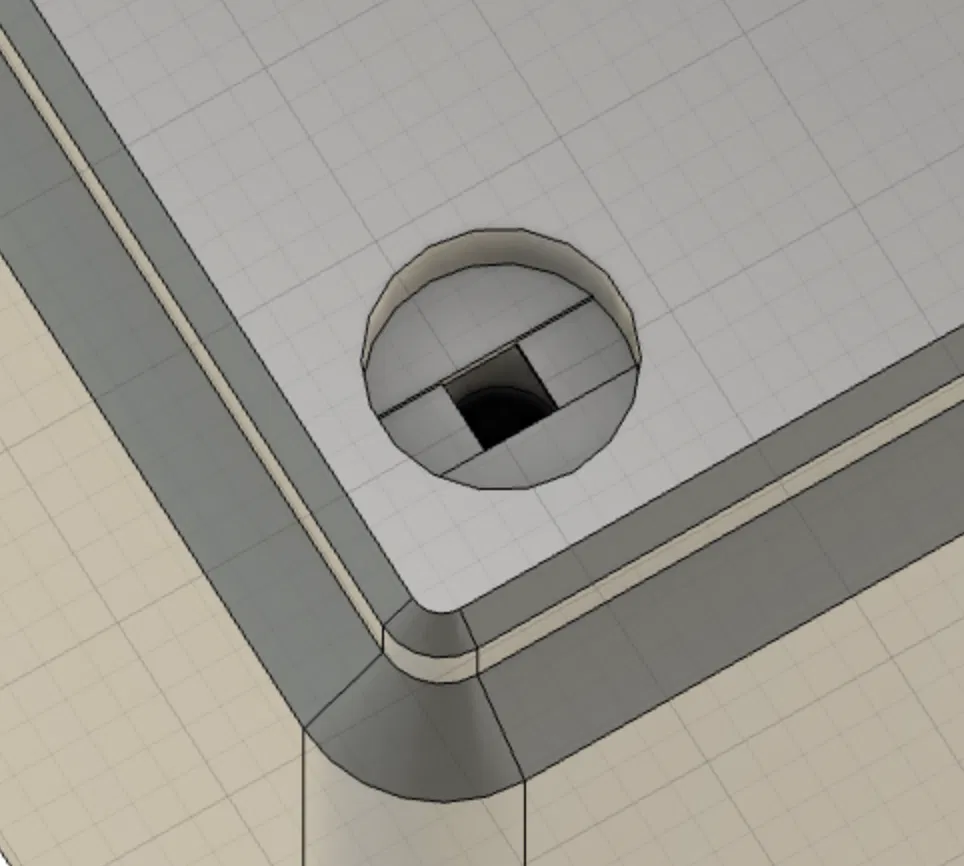

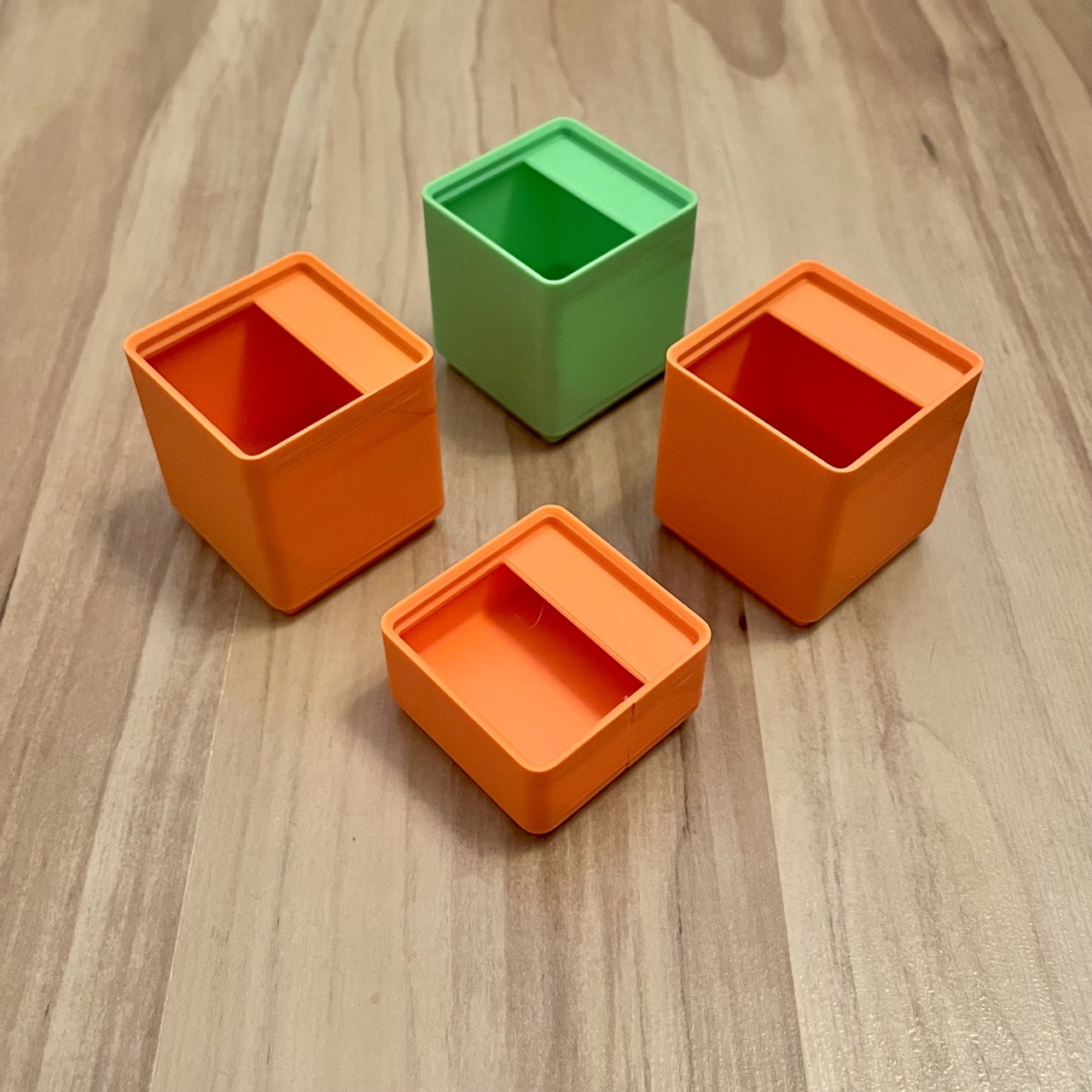

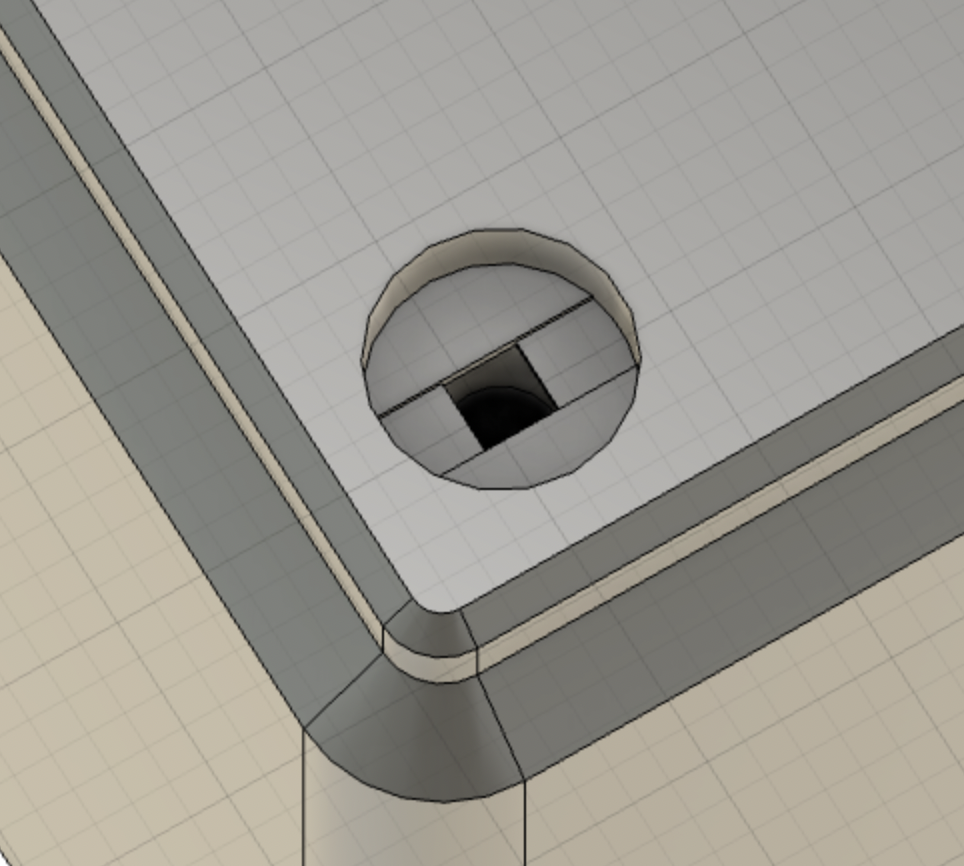

• Các lỗ nam châm có thiết kế cải tiến. Chúng giờ đây in ra sạch sẽ mà không cần hỗ trợ. Mình nhận thấy các lỗ nam châm của hộp gốc không in đẹp và mình phải làm sạch thủ công khá nhiều trước khi gắn nam châm.
• Bao gồm một file Fusion 360 tham số được làm lại hoàn toàn, cho phép bạn dễ dàng tạo cơ sở cho thiết kế hộp của riêng mình.
• Để dễ sử dụng các file Fusion 360, các vách ngăn không được hỗ trợ.
• Hướng dẫn sử dụng file Fusion 360 tham số - xem mô tả bên dưới.

Nam châm

• Các file stl đi kèm có lỗ cho nam châm 6x2mm hoặc 6x3mm. Cả hai phiên bản đều có ưu và nhược điểm.
  • Nam châm 6x2mm thường đắt hơn một chút và lực hút yếu hơn với đế, tuy nhiên chúng ít bị ảnh hưởng bởi vật bên trong hộp khi xếp chồng lên nhau.
  • Nam châm 6x3mm thường rẻ hơn và khi chỉ dùng 2 cái cho một hộp, bạn có thể đạt được lực hút tương đương với 4 nam châm 6x2mm. Tuy nhiên, chúng cũng dễ ảnh hưởng hơn đến vật bên trong hộp nếu vật đó là nam châm hoặc sắt từ.

Phụ kiện

• Các hộp nam châm này đi kèm tuyệt vời với phiên bản đế dạng mô-đun của mình, có thể gắn vít sắt từ. Cách này rẻ hơn việc phải gắn nam châm vào đế và bạn không cần phải đúng cực tính của nam châm. Bạn có thể tìm thấy đế tại đây:
• Các hộp này cũng đi kèm tuyệt vời với khay gridfinity của mình. Khi sử dụng khay, bạn có một lớp ngăn cách giữa các hộp, ngăn nam châm 3x6mm mạnh hơn tương tác với vật liệu nhiễm từ của khay bên dưới. Bạn có thể tìm thấy khay tại đây:

Cài đặt in khuyến nghị

Đối với các hộp của mình, mình sử dụng các cài đặt sau:

• Chiều cao lớp: 0.2 mm
• 3 lớp tường (walls)
• 10% mật độ ruột (infill) (rectilinear)
• Arachne wall generator

File nguồn tham số - cung cấp những gì và cách sử dụng

File Fusion360 tham số gốc mà Zack tạo ra không hoạt động với mình đối với các hộp lớn hơn. Mình gặp lỗi và hộp cuối cùng bao gồm nhiều đối tượng. Sau nhiều giờ tìm kiếm nguyên nhân, mình phát hiện ra đây là lỗi/tính năng còn thiếu trong fusion360. Fusion360 chỉ có thể kết hợp số lượng đối tượng tối đa như lúc ban đầu. File gốc dường như được tạo với hộp 1x3. Điều này có nghĩa là có vấn đề với tất cả các hộp lớn hơn. Vì vậy, mình đã tạo lại file fusion360 với kích thước hộp 10x10. Điều này có nghĩa là bạn có thể tạo các hộp từ 1x1 đến 10x10 mà không gặp lỗi. Mình quyết định giữ nguyên các tham số như file gốc để người dùng file của Zack dễ dàng sử dụng.

Các tham số có thể thay đổi mà không gặp vấn đề

Các tham số sau có thể thay đổi trong phạm vi giá trị đã cho mà không gây ra sự cố với file fusion360 được cung cấp.

Lưu ý rằng bạn không chỉ có thể thêm số nguyên mà còn cả phân số làm tham số. Điều này hữu ích cho tham số slotsHigh. Trong file fusion360 gốc, slotHigh “1” tạo ra một hộp cao 6U. Vì vậy, nếu bạn muốn dễ dàng có một hộp với chiều cao gridfinity xU cụ thể, bạn chỉ cần nhập x/6 làm tham số.

Việc thay đổi các tham số khác ngoài bảng dưới đây có thể hoạt động, nhưng mình chưa thử nghiệm.

Fusion360 có thể mất một lúc khi bạn tạo các hộp rất lớn.

Tham số

Giá trị

Mô tả

slotsWide

 1-10

chiều rộng của hộp

slotsDeep

 1-10

chiều sâu của hộp

slotsHigh

 3/6 - 10/6

chiều cao của hộp

magnetThiccness

2.4 - 3.4

2.4 cho nam châm 6x2mm

3.4 cho nam châm 6x3mm

Loại bỏ lỗ nam châm

Nếu bạn không muốn có lỗ nam châm ở đáy hộp, có một cách dễ dàng để loại bỏ chúng:

Đặt các tham số screwTightDiameter và magnetDiameter thành 0.01. Điều này sẽ không gây lỗi trong file tham số và làm cho các lỗ nhỏ đến mức slicer của bạn sẽ không nhận ra chúng nữa.

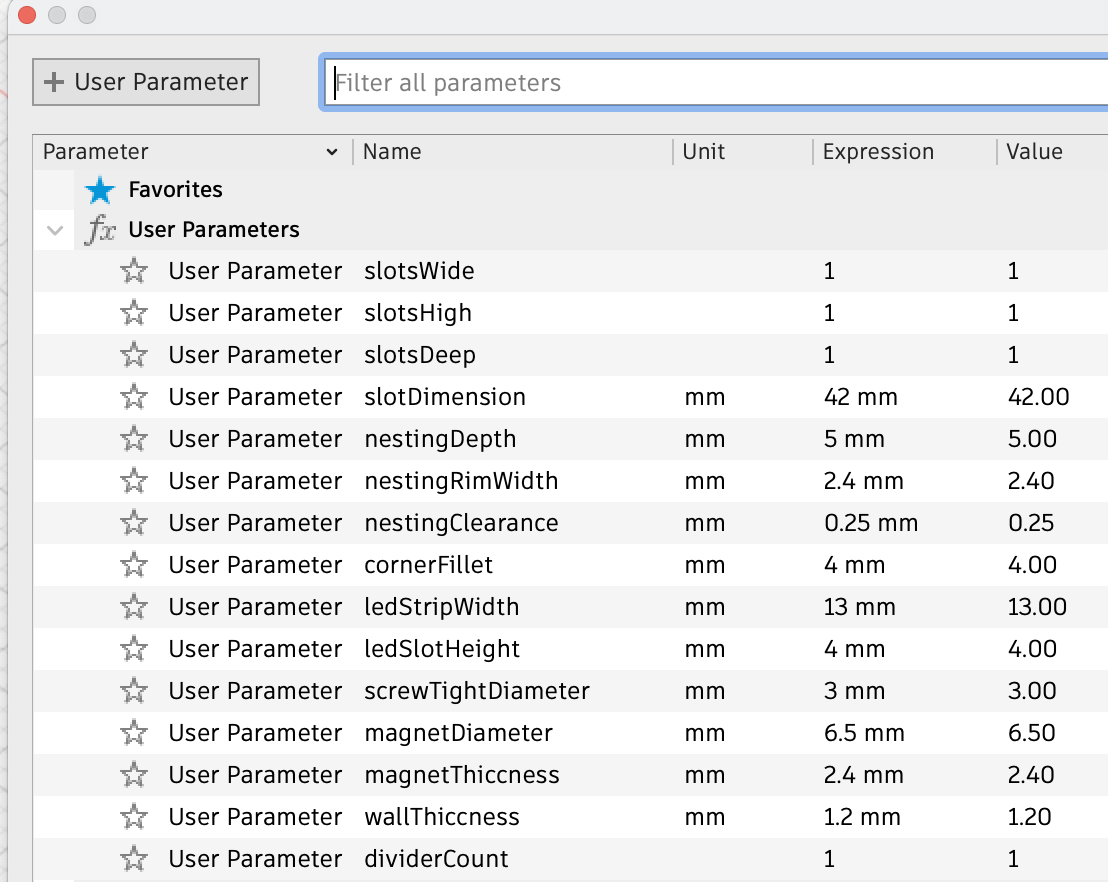

Cách thay đổi tham số trong fusion360

• Nhấp vào Modify>Change Parameters

• Trong cột Expression, thay đổi giá trị của tham số

Cảnh báo

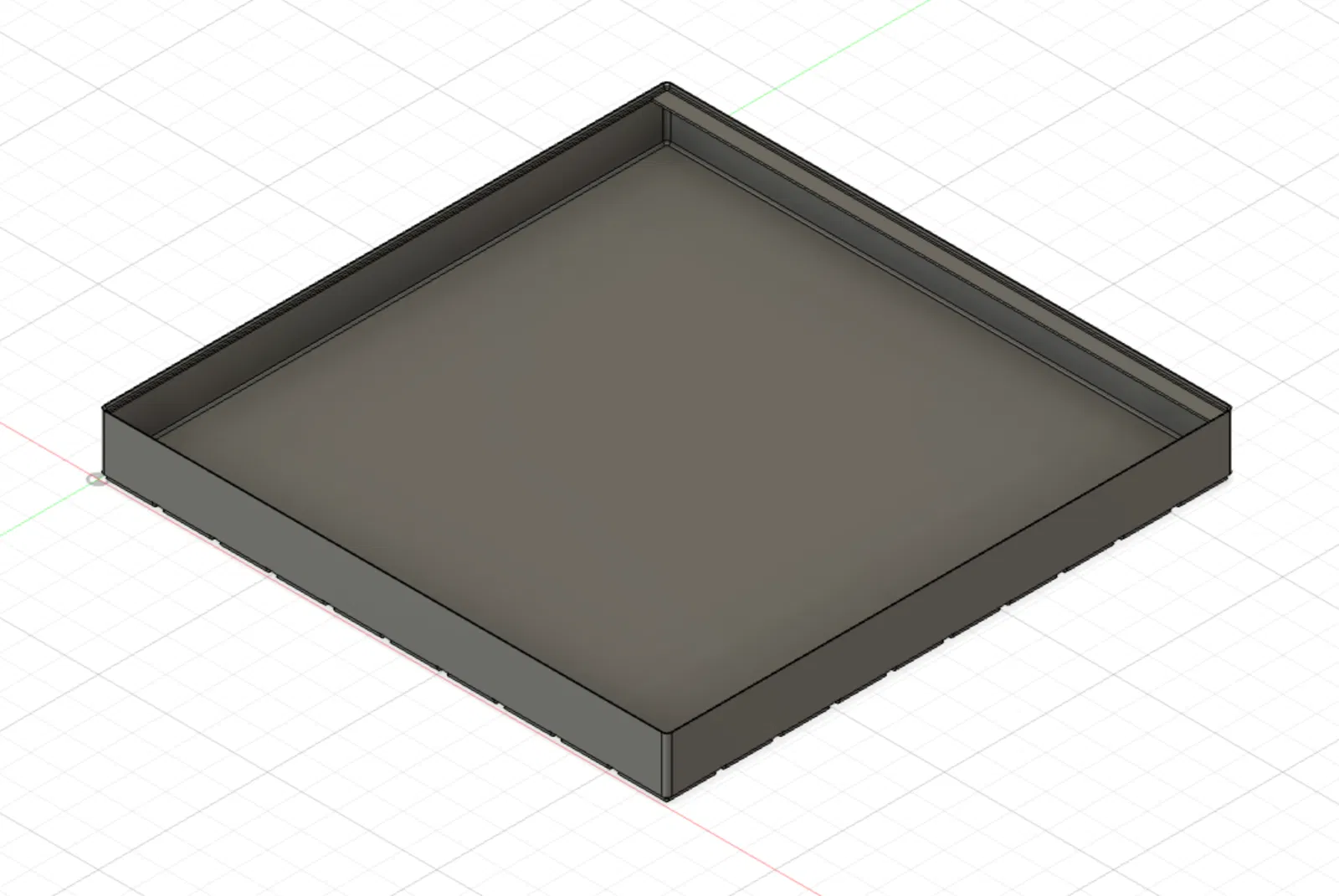

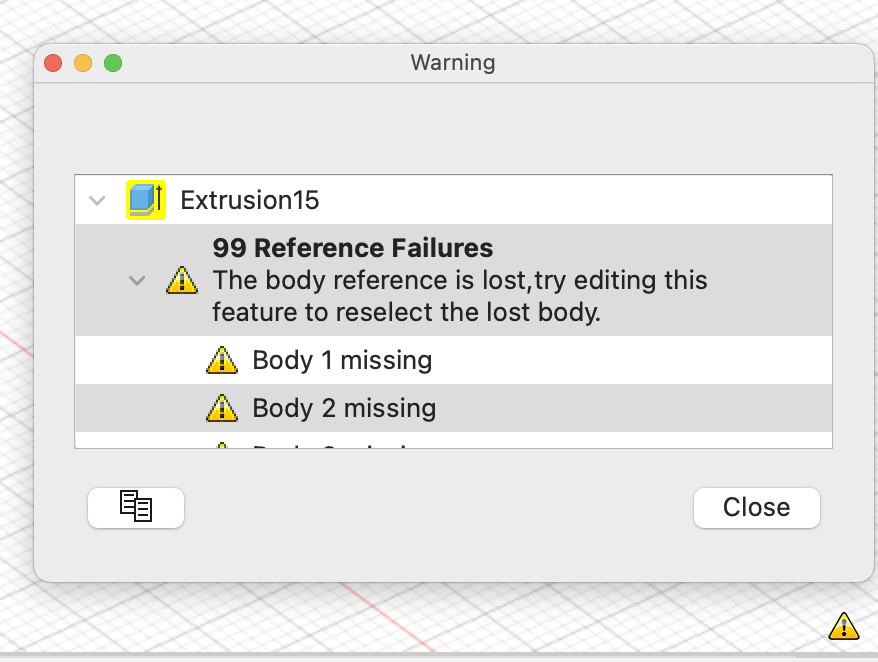

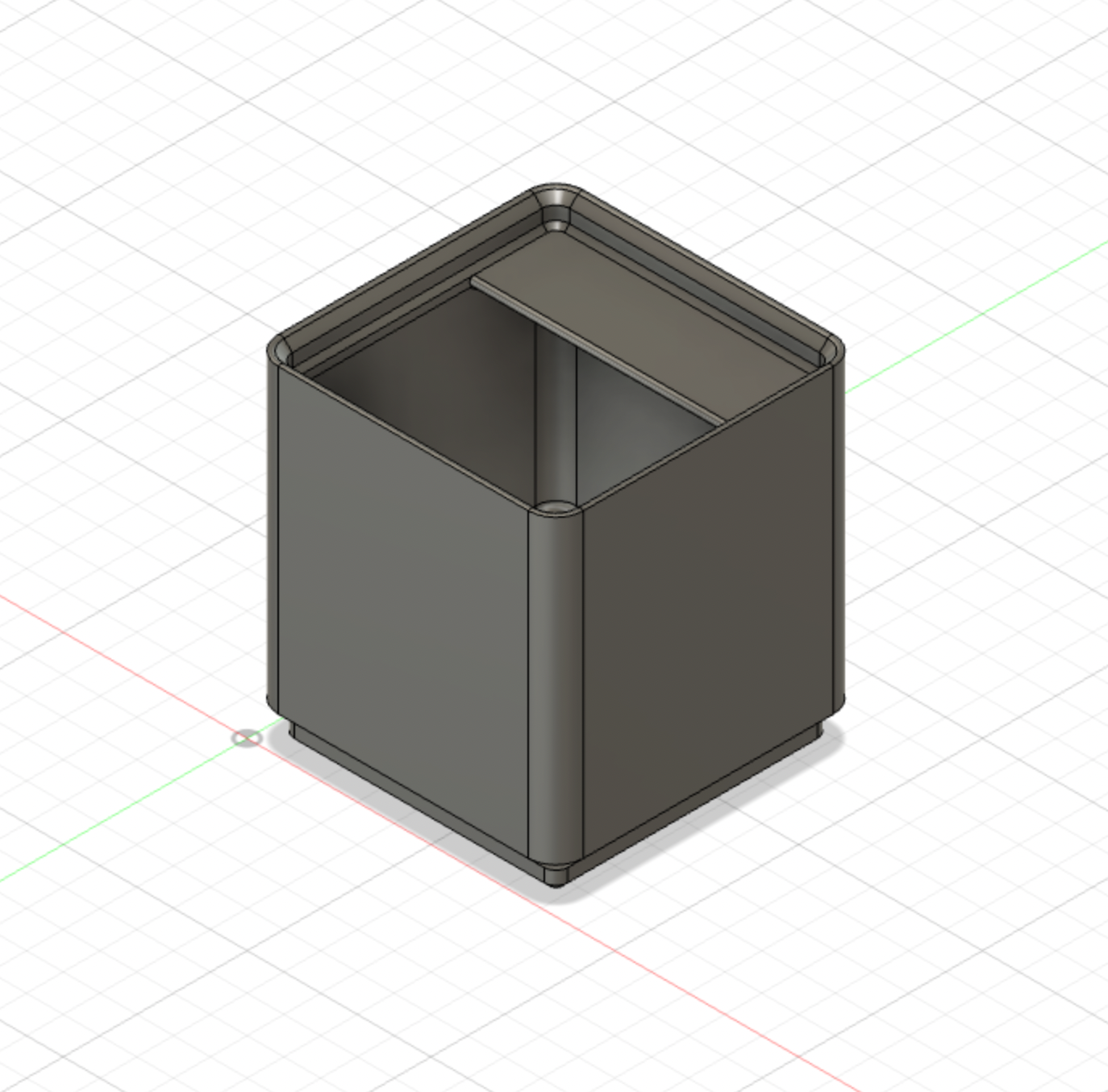

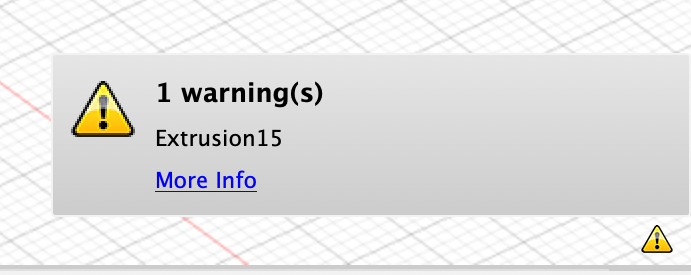

File sẽ đưa ra cảnh báo cho các hộp có kích thước nhỏ hơn 10x10. Điều này là bình thường và có thể mong đợi.
