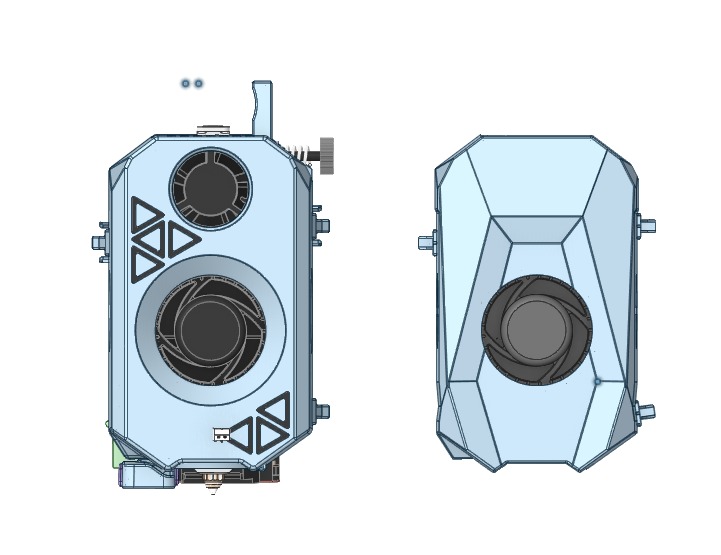

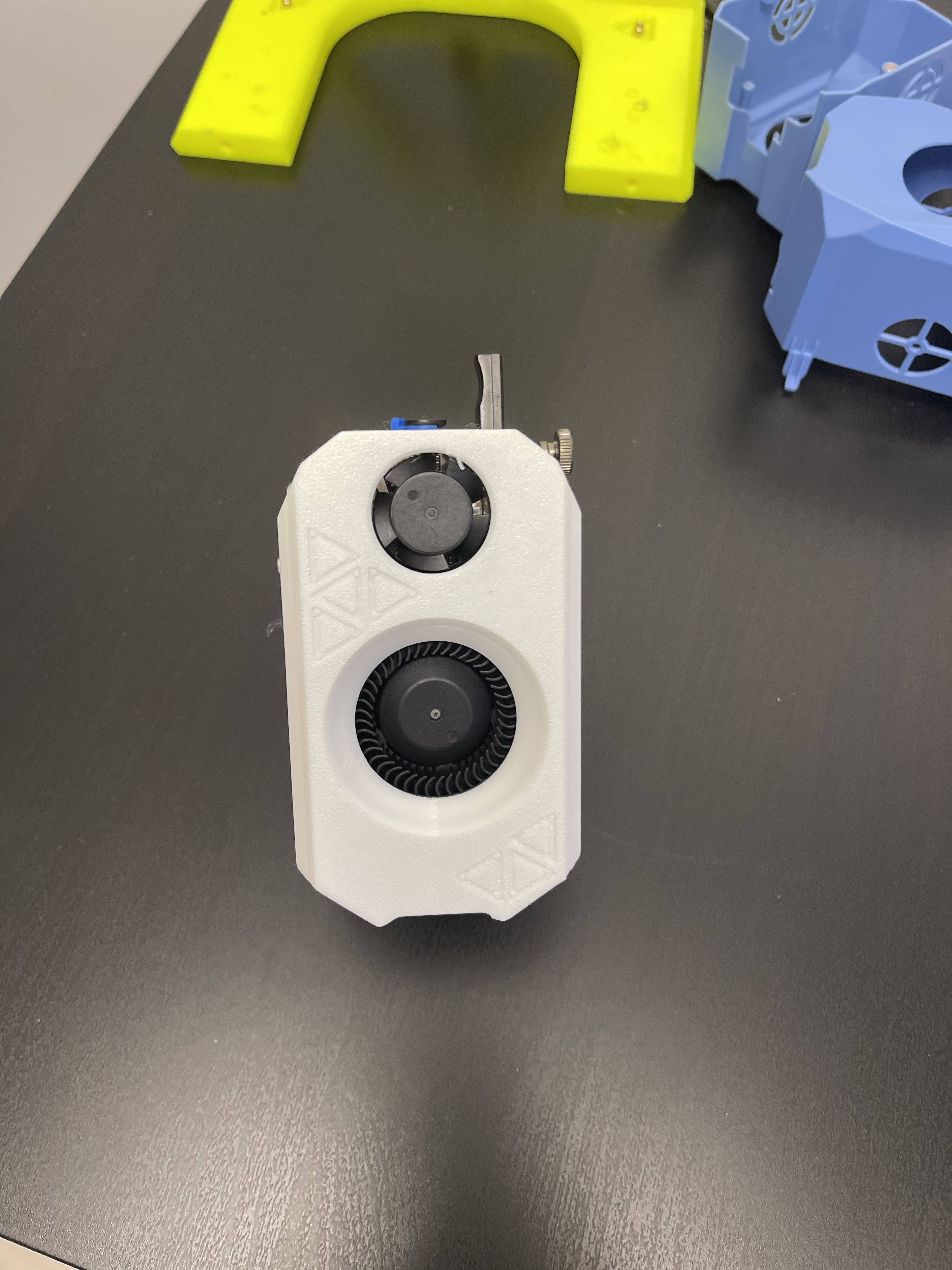

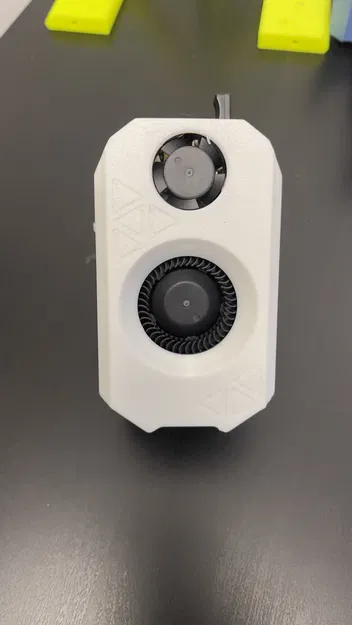

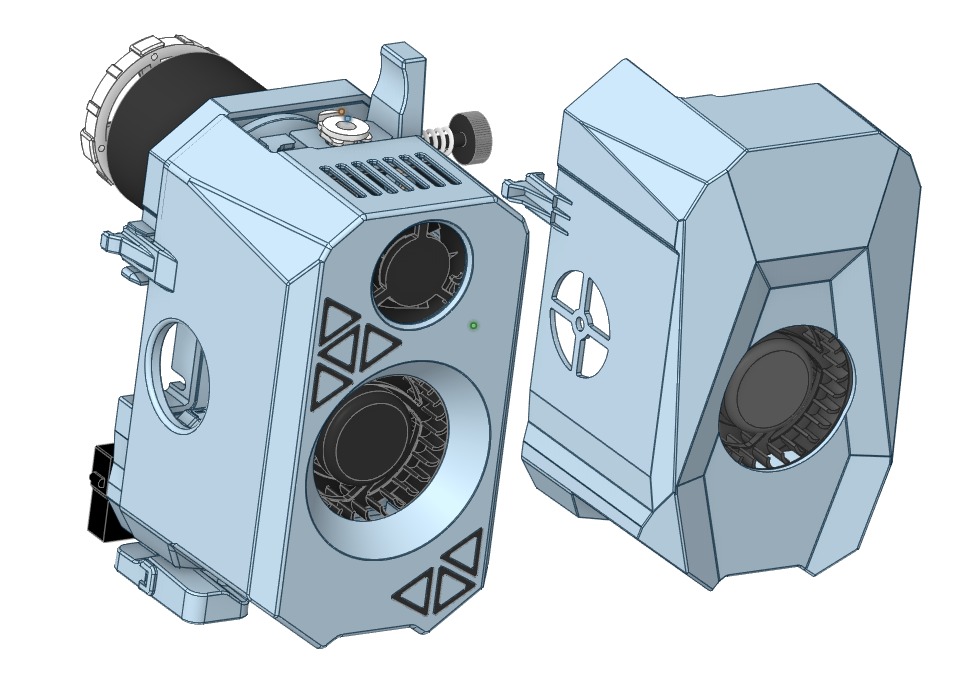

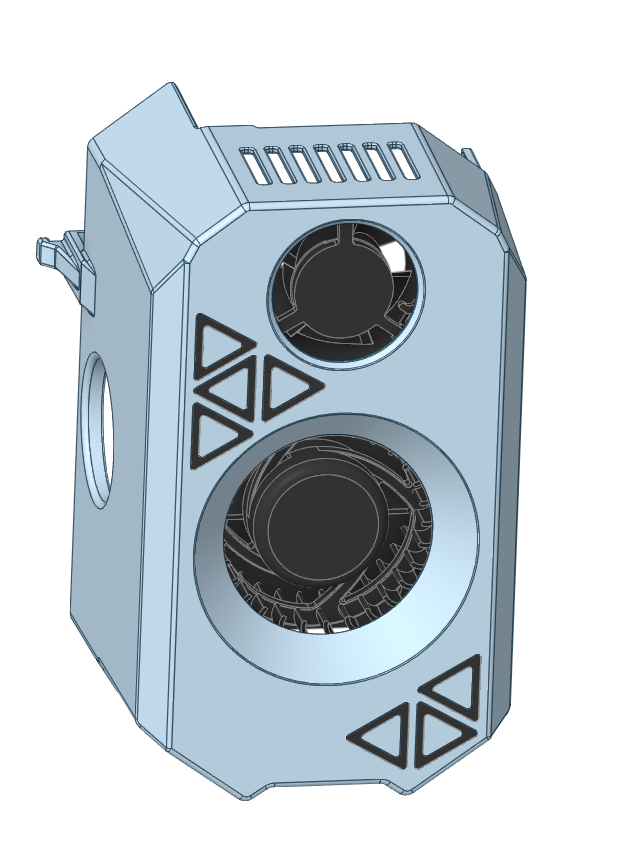

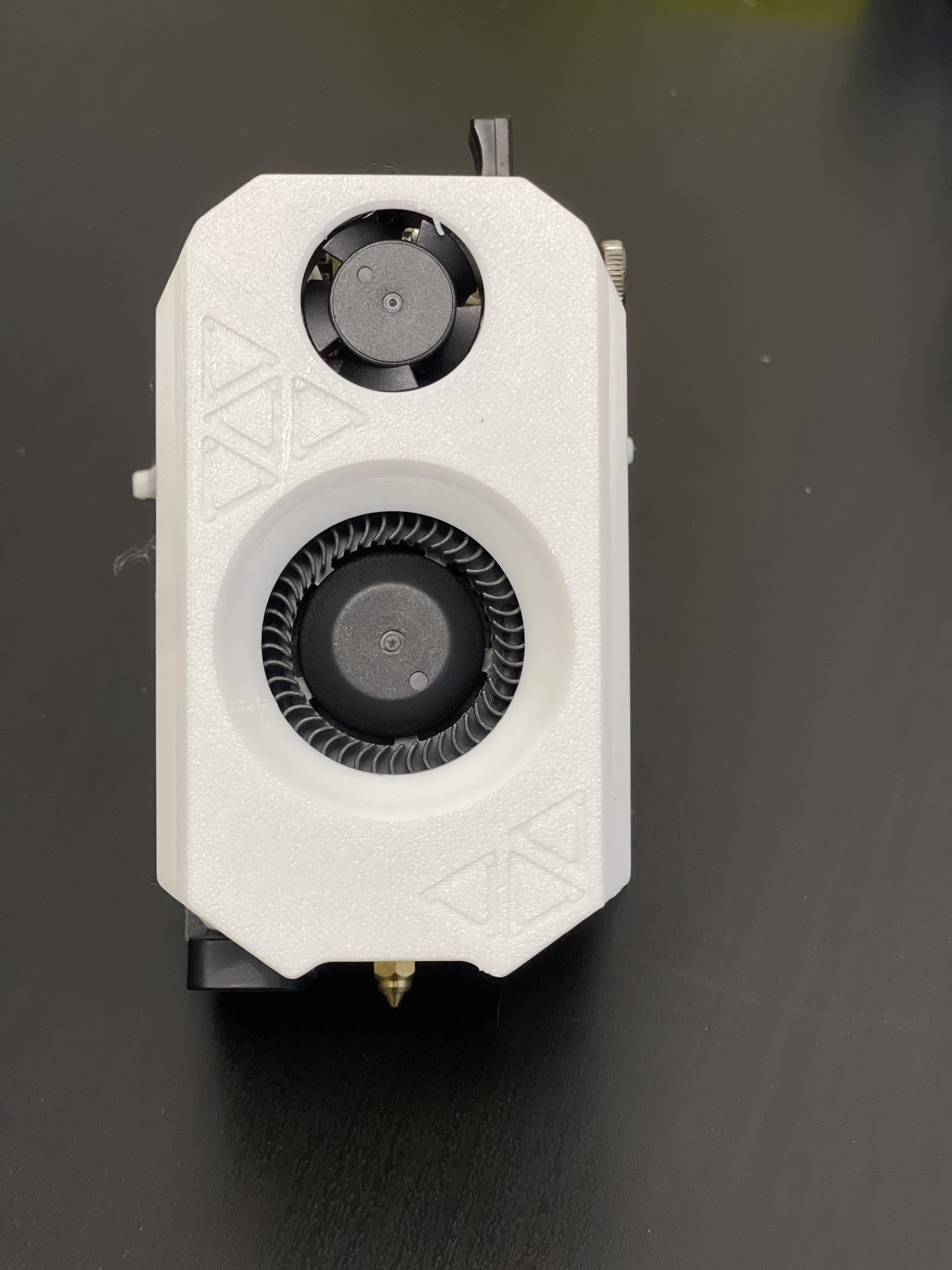

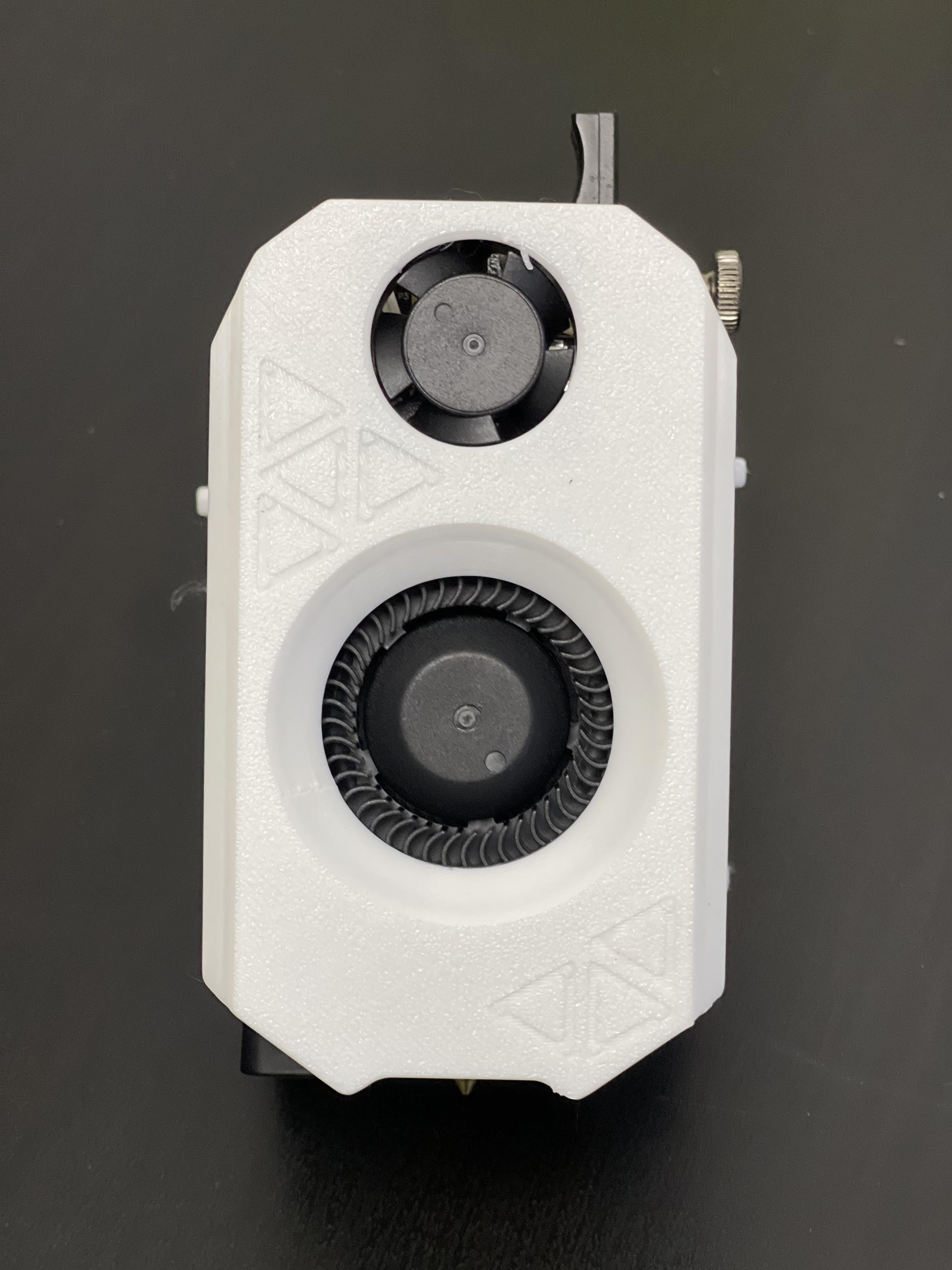

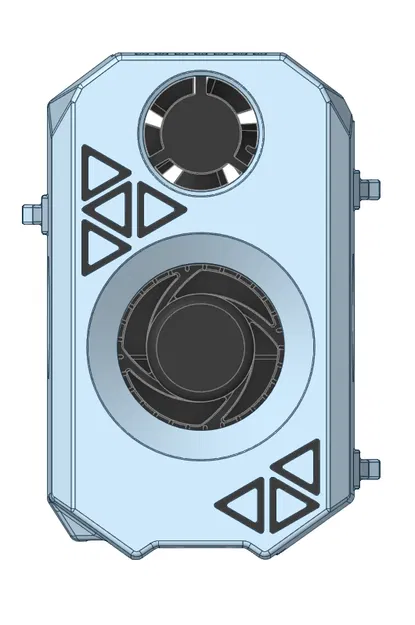

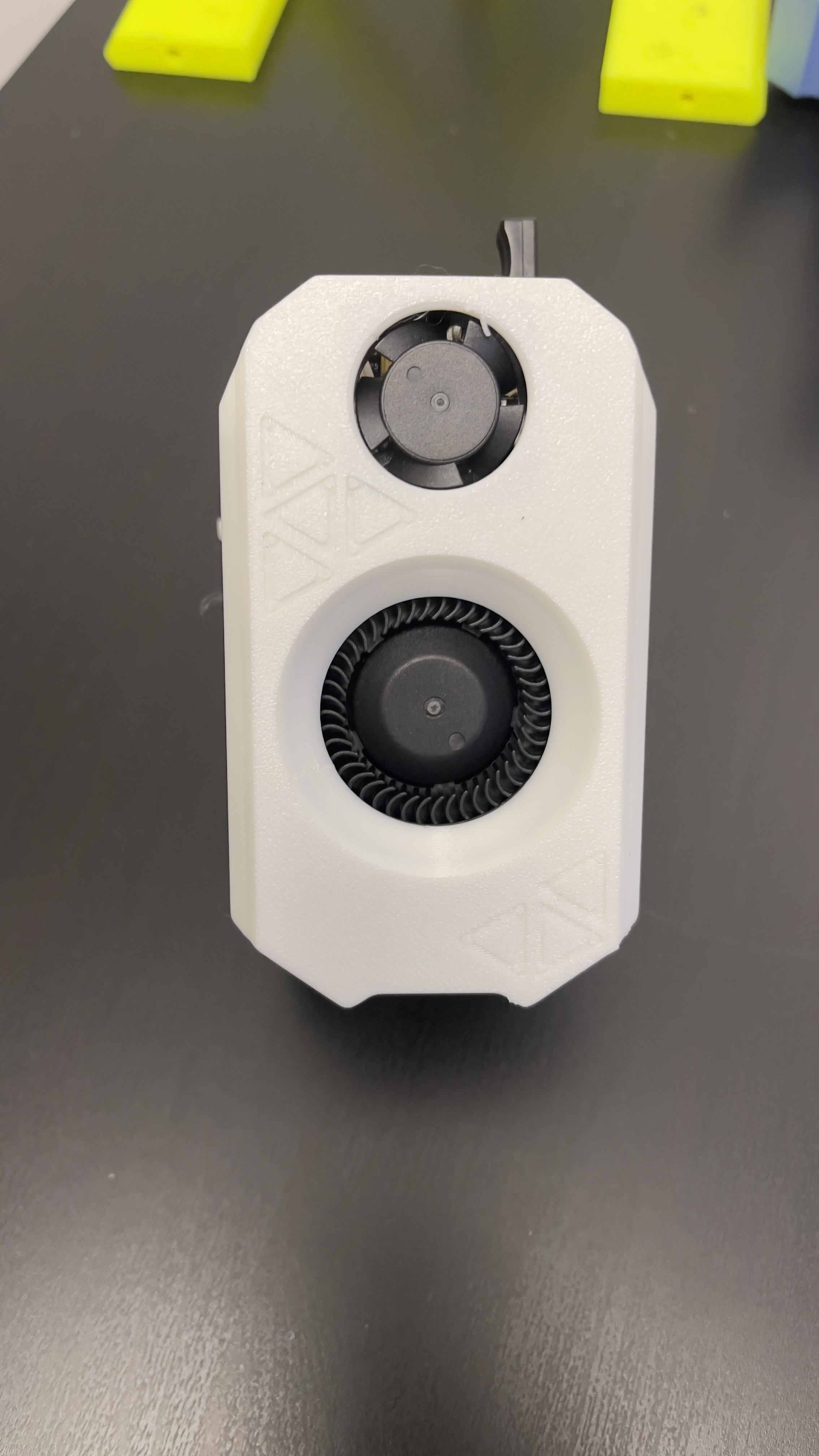

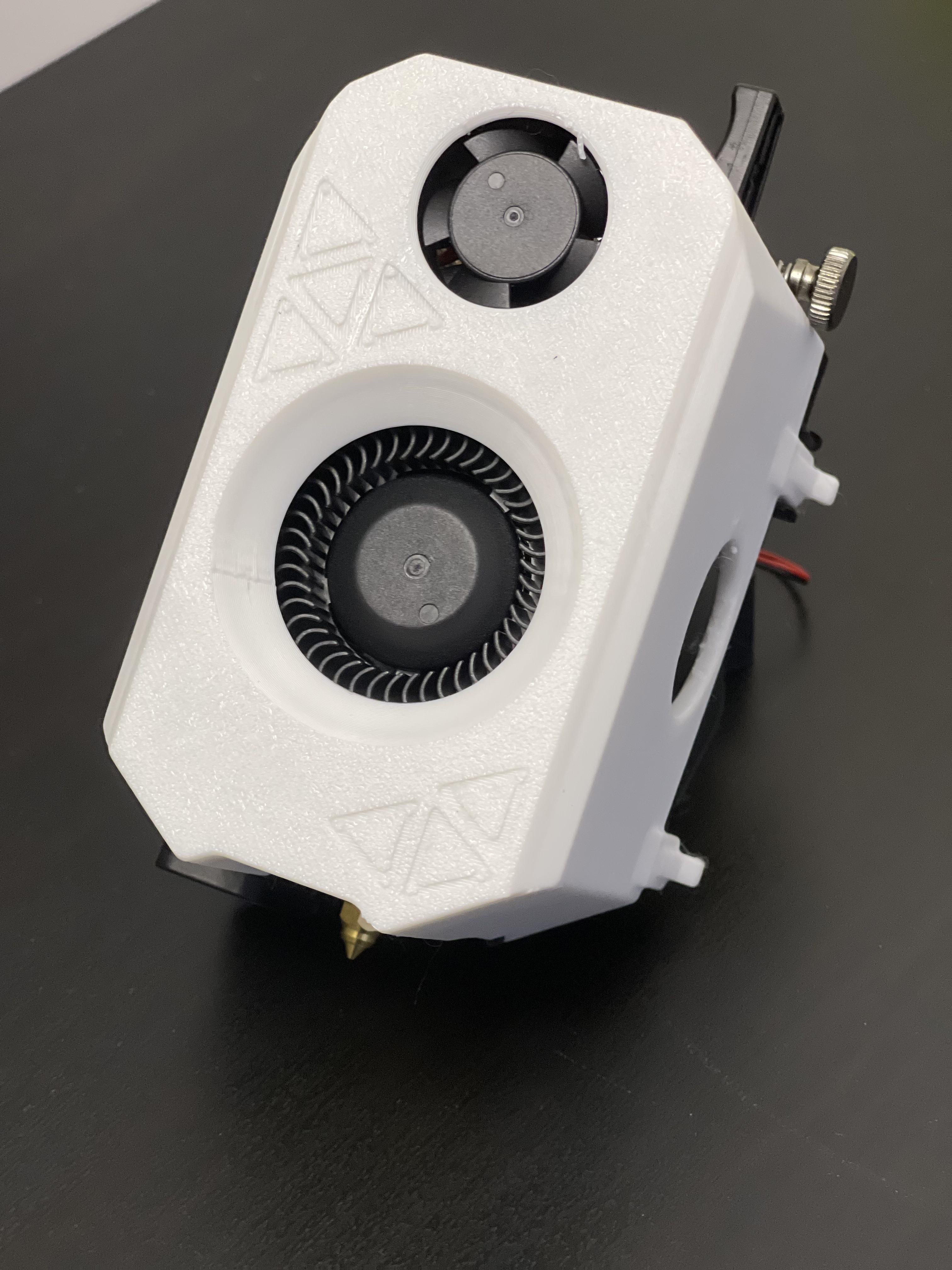

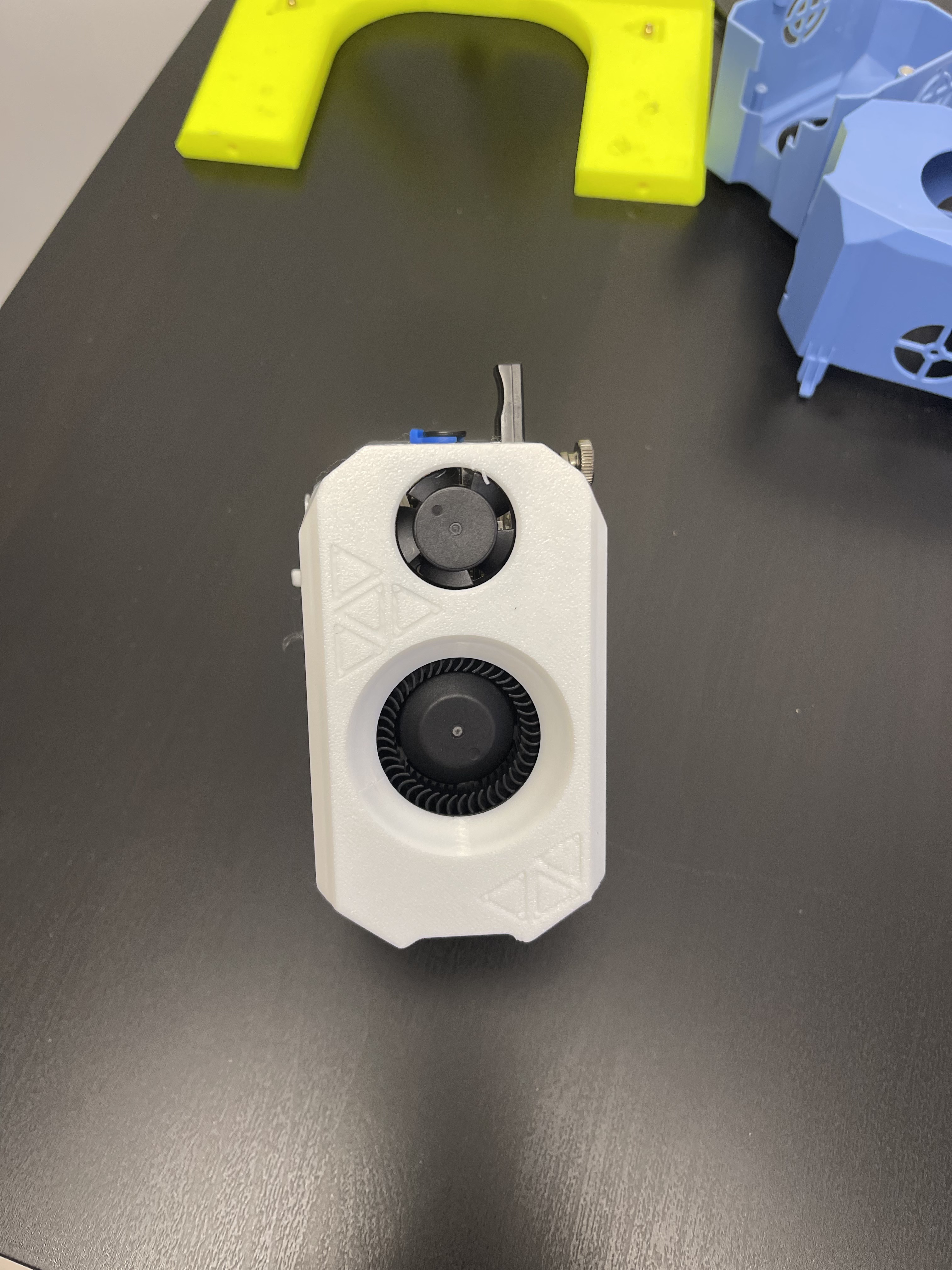

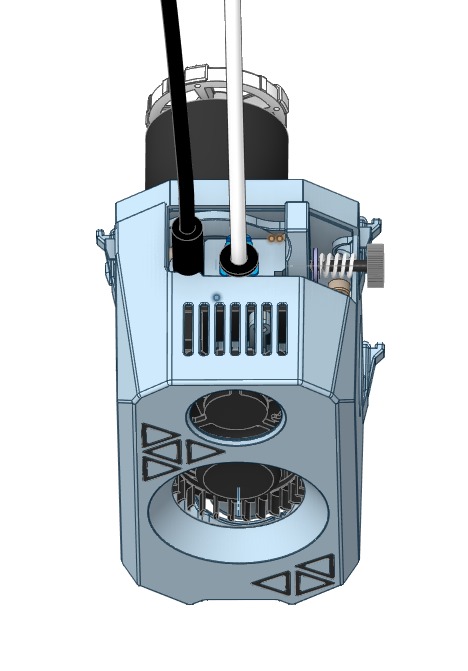

Nắp Đầu Máy Sovol Zero / SV08 Max (Có Giá Đỡ Quạt Bo Mạch)

Đây là bộ phận thay thế trực tiếp cho nắp trước của bộ phận đầu máy Sovol Zero và Sovol SV08 Max. Ngoài việc cải thiện hiệu suất làm mát chi tiết, nó còn hỗ trợ quạt bo mạch công cụ chuyên dụng (kích thước 2510).

Chúng tôi đã thử nghiệm hiệu suất làm mát chi tiết của Sovol SV08, SV08 Max và Sovol Zero bằng máy đo tốc độ gió 📏 Ngay cả với cùng một chiếc quạt, kết quả luồng không khí cũng rất khác nhau!

• ✅ Kết quả gốc:

• SV08: 6.6–6.7 m/s - Để tham khảo!

• SV08 Max / Zero: 7.6–7.7 m/s

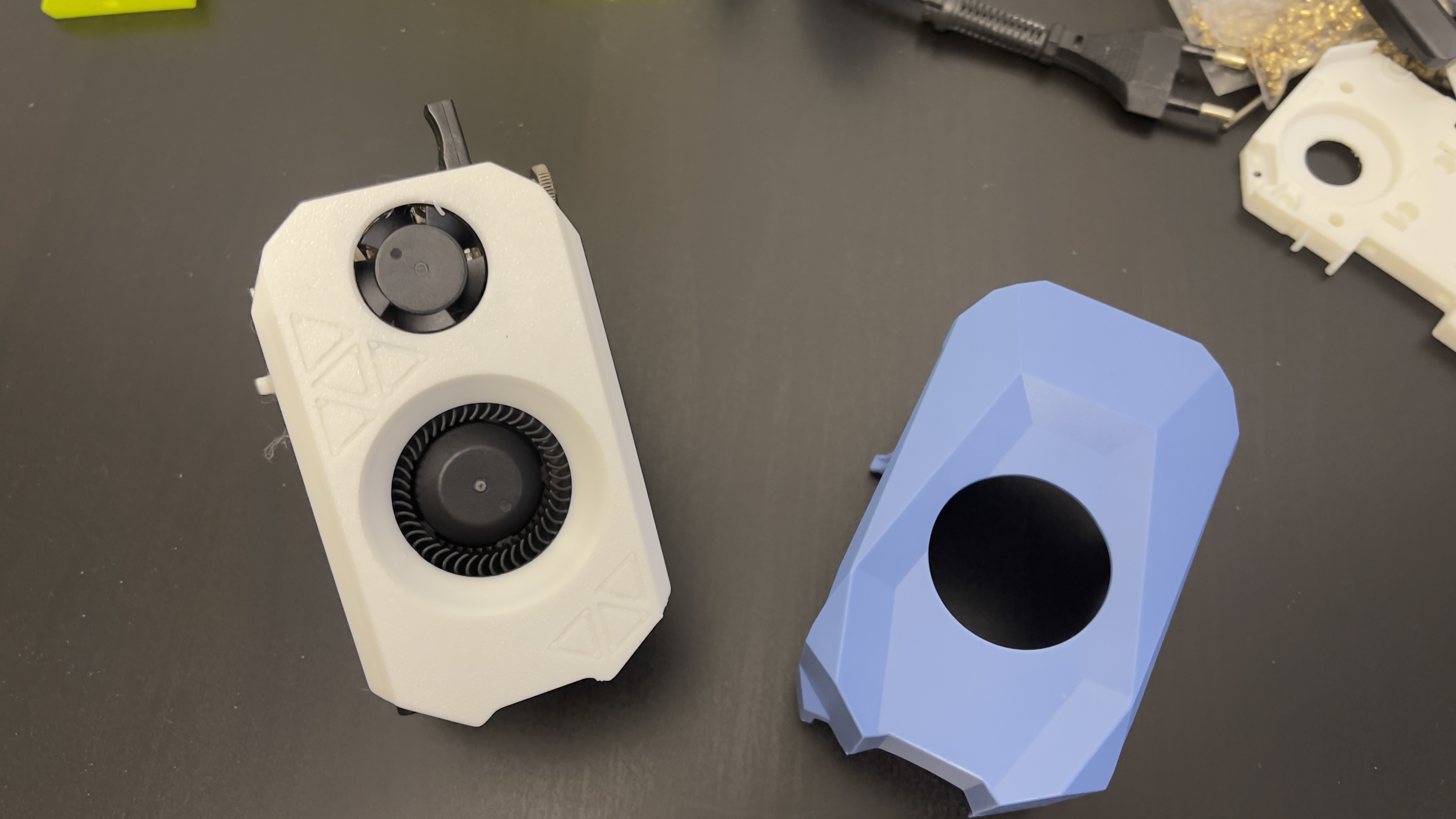

Sau đó, chúng tôi chỉ thay thế nắp/vỏ trước bằng bản nâng cấp CN3D của chúng tôi → luồng không khí đã tăng lên 8.0 m/s 🚀 Không thay đổi quạt, không thay đổi ống dẫn—chỉ có nắp của chúng tôi!

Đây mới chỉ là bước khởi đầu—chúng tôi đã có nhiều nâng cấp hơn trong video tiếp theo, vì vậy hãy theo dõi 🔔 Xem lợi ích trong video bên dưới

🔧 Tính năng

• Thay thế trực tiếp, không cần sửa đổi nào khác

• Cải thiện luồng không khí → hiệu suất làm mát chi tiết cao hơn

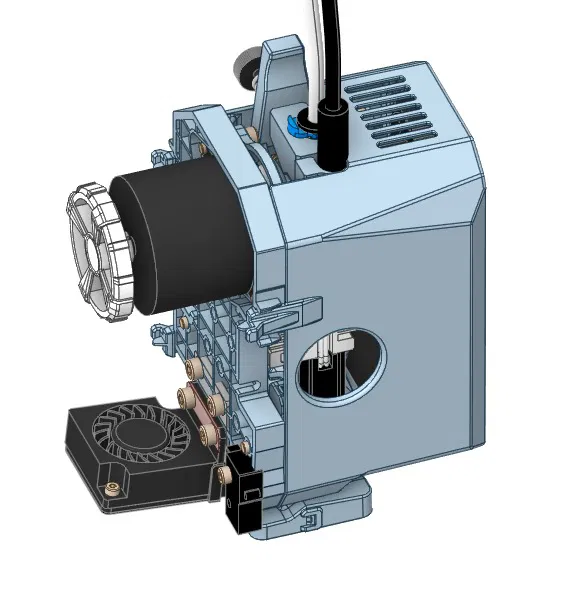

• Tích hợp giá đỡ cho quạt bo mạch công cụ 2510 (không cần quạt lớn hơn)

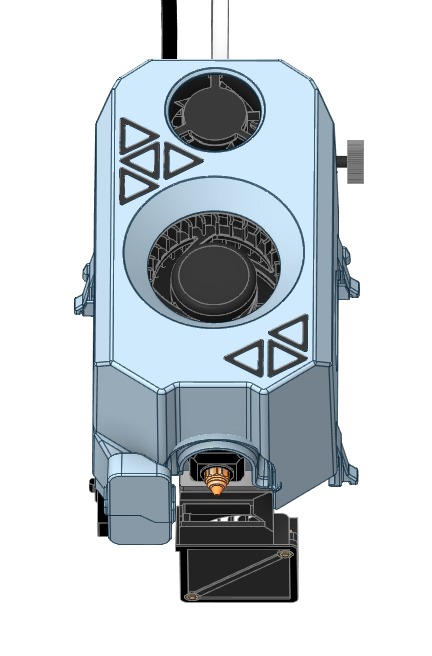

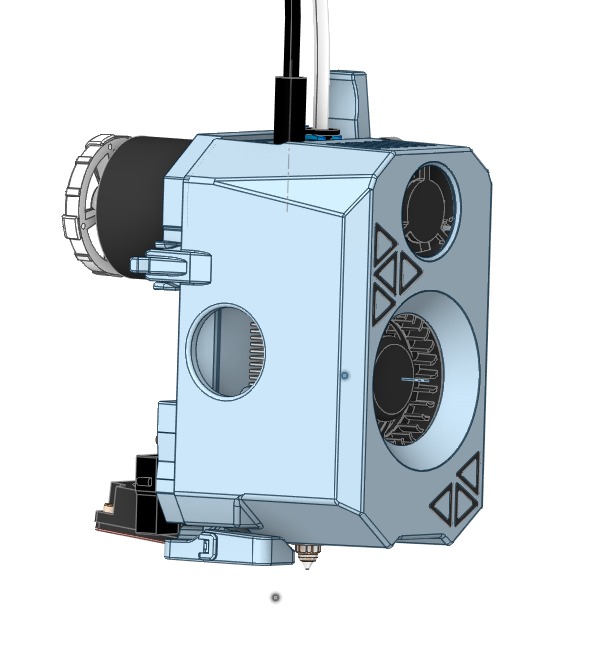

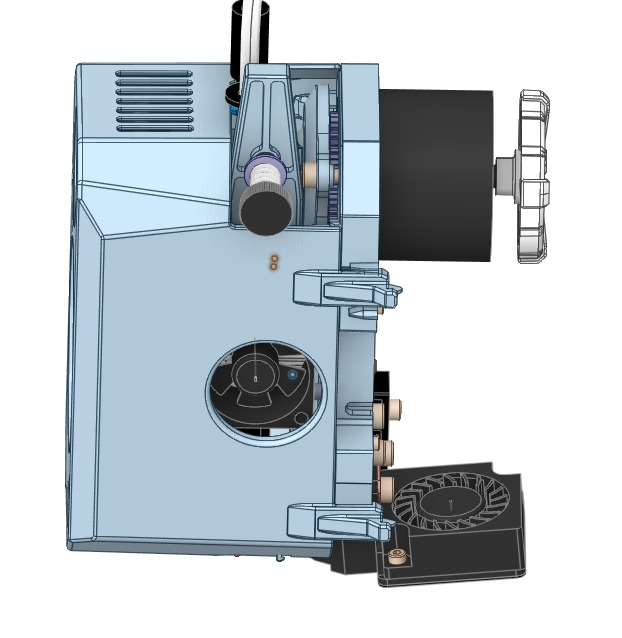

• Tương thích với cả bộ phận đầu máy Sovol Zero và Sovol SV08 Max

📦 Danh mục vật liệu (BOM)

• 1× Quạt hướng trục 2510 (24V) Khuyên dùng: GDS TIME 2510, 24V [https://s.click.ali express.com/e/ _oDKZkqT](https://s.click.ali express.com/e/ _oDKZkqT)

• 4× Vòng đệm ren nhiệt M3x4.5ODx4mm [https://s.click.ali express.com/e/ _c4B6hghP](https://s.click.ali express.com/e/ _c4B6hghP)

• 2× M3x4mm [https://s.click.ali express.com/e/ _c3DOSkVP](https://s.click.ali express.com/e/ _c3DOSkVP)

• 2×M3x22mm [https://s.click.ali express.com/e/ _c3rJQLJr](https://s.click.ali express.com/e/ _c3rJQLJr)

• 4× Nam châm 4x3 N52 [https://s.click.ali express.com/e/ _okg1u0n](https://s.click.ali express.com/e/ _okg1u0n) Hoặc tái sử dụng đồ gốc

🖨 Khuyến nghị in ấn

Chất liệu:

• Khuyên dùng: ABS

• Tùy chọn: AERO ASA (cho trọng lượng nhẹ hơn & độ ổn định cao hơn)

Cài đặt Slicer:

• Chu vi: 4

• Lớp trên: 5

• Lớp dưới: 5

• Lòng trong: 10% Gyroid

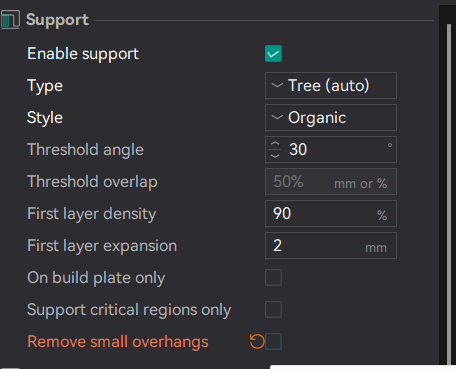

Hỗ trợ:

• Sử dụng Hỗ trợ tự động hữu cơ

• Tắt Vùng quá khổ nhỏ trong tab Hỗ trợ



⚡ Kết nối dây quạt bo mạch công cụ

Quạt khuyến nghị: 2510, 24V, ~0.06A

Đối với Sovol Zero:

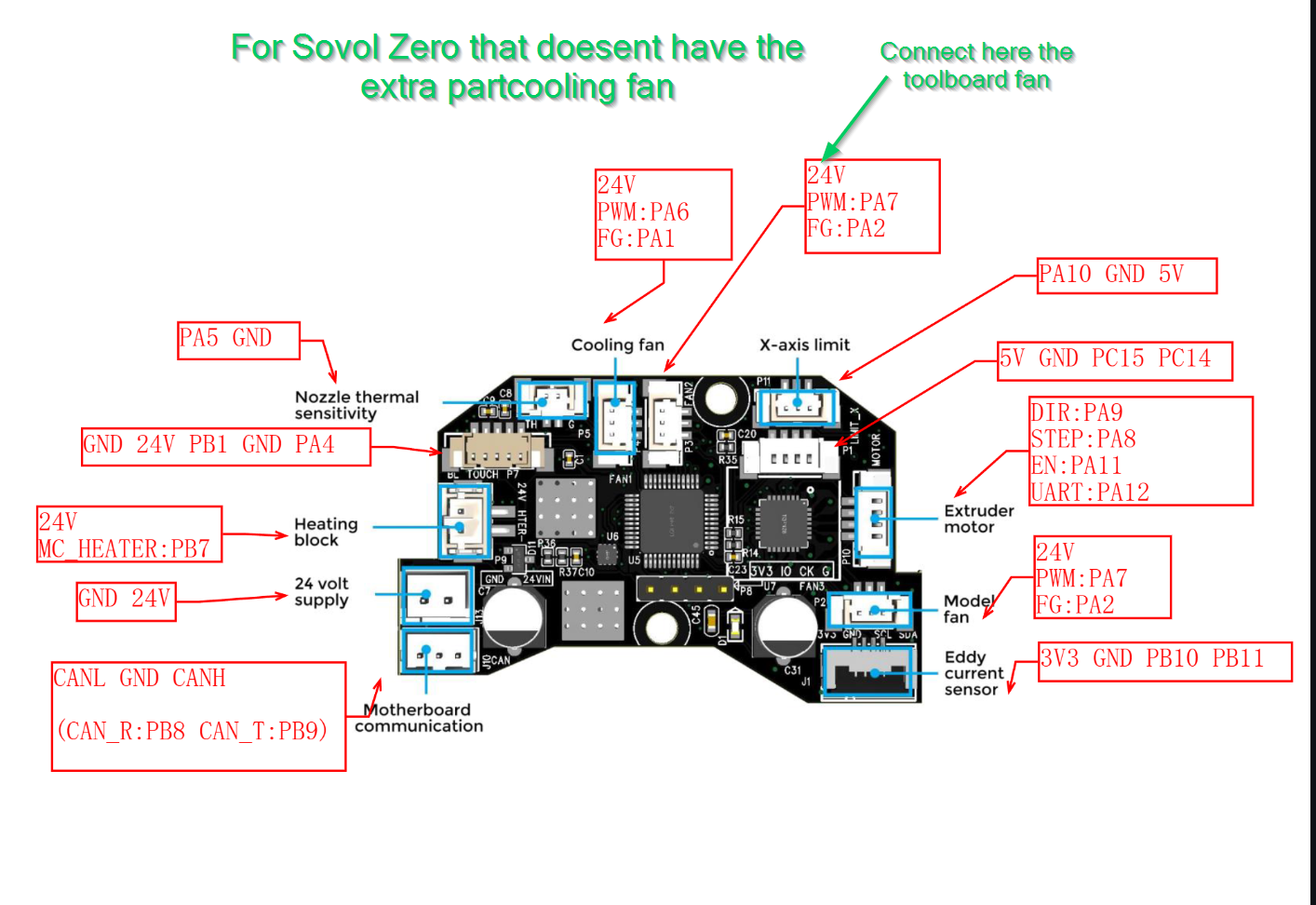

Kết nối với PA2 và 24V (xem sơ đồ đấu dây trong kho lưu trữ)

Đối với Sovol SV08 Max:

Các chân được liệt kê ở trên cũng có thể được sử dụng! bảng mạch đầu máy là như nhau! Hoặc nối vào dây quạt nóng chảy Hoặc sử dụng MOSFET nhỏ để kiểm soát an toàn Bạn có thể sử dụng cổng BLTouch (có sẵn 24V) — nhưng ngay cả với dòng quạt thấp, nên sử dụng MOSFET

Trong Klipper: khai báo là toolhead_fan và cấu hình để bật khi bộ đùn > 50 °C

[generic_fan toolboard_fan]
pin: extra_mcu:PA2
heater: extruder
heater_temp: 50.0

Đơn giản và đáng tin cậy Quạt bật KHI bộ đùn > 50 °C Quạt tắt KHI bộ đùn nguội đi Không cần cảm biến thêm ✅ Tốt nhất nếu bạn chỉ muốn hành vi quạt
