Nâng cấp Đầu phun Đa màu cho SV08 Max / SV Zero bởi CN3D

⚠ Lưu ý: Các bộ phận này được in bằng ABS với độ khít cao. Sự co ngót và cong vênh của ABS có thể ảnh hưởng đến dung sai, vì vậy việc tinh chỉnh sợi nhựa đúng cách là rất quan trọng. Chúng tôi đặc biệt khuyên bạn nên xem video tinh chỉnh sợi nhựa của chúng tôi trước khi in.

Chúng tôi đã thực hiện một nâng cấp khác cho máy in 3D SV08 Max / SV Zero.

⚠ Nâng cấp này chỉ có thể sử dụng trên SV08 nếu bạn có đầu phun zin của SV Zero.

Mod này nâng cấp đầu phun của bạn để sẵn sàng cho chế độ đa màu và bổ sung một số cải tiến chức năng.

🔧 Có gì mới / Lợi ích chính

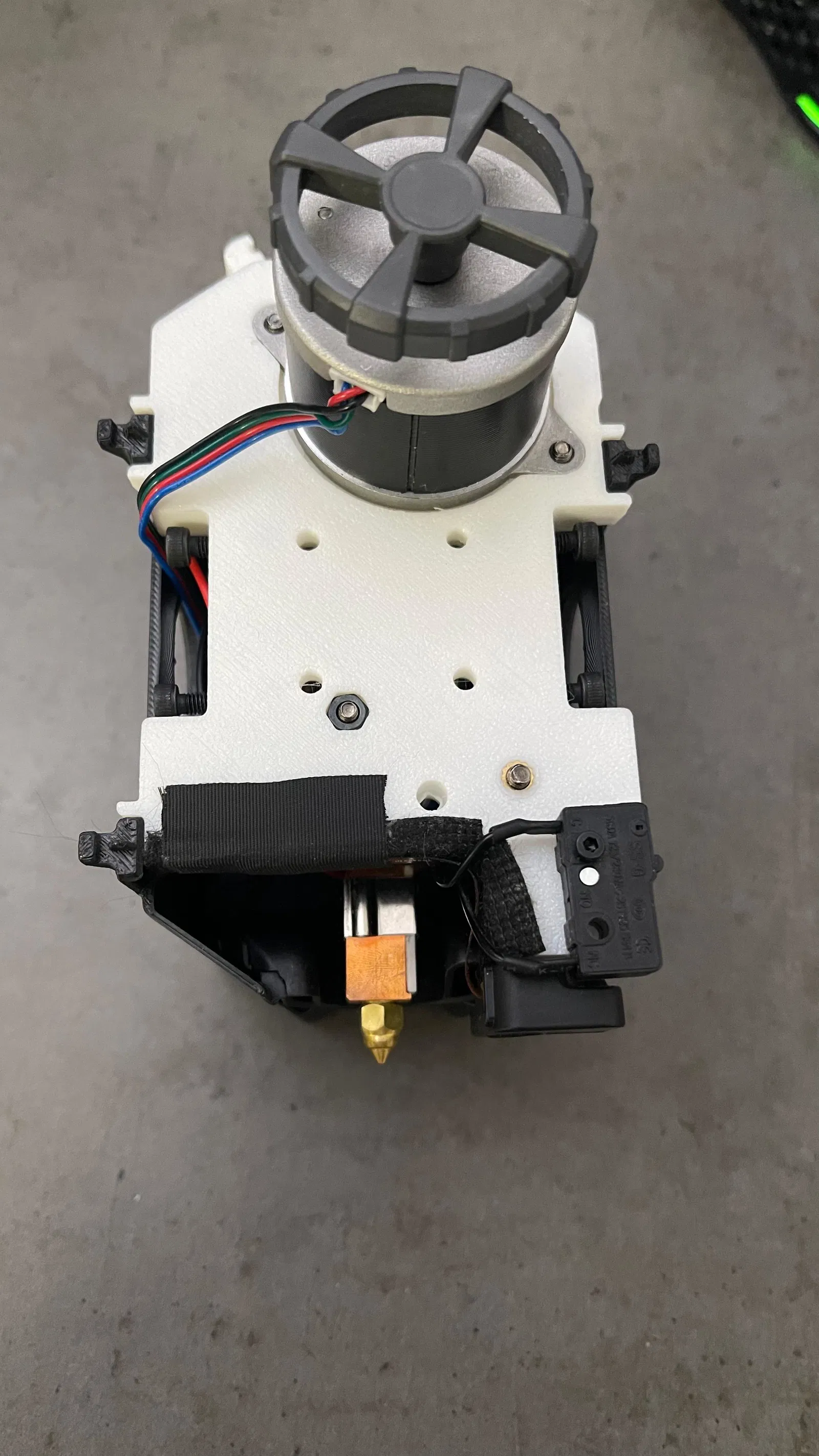

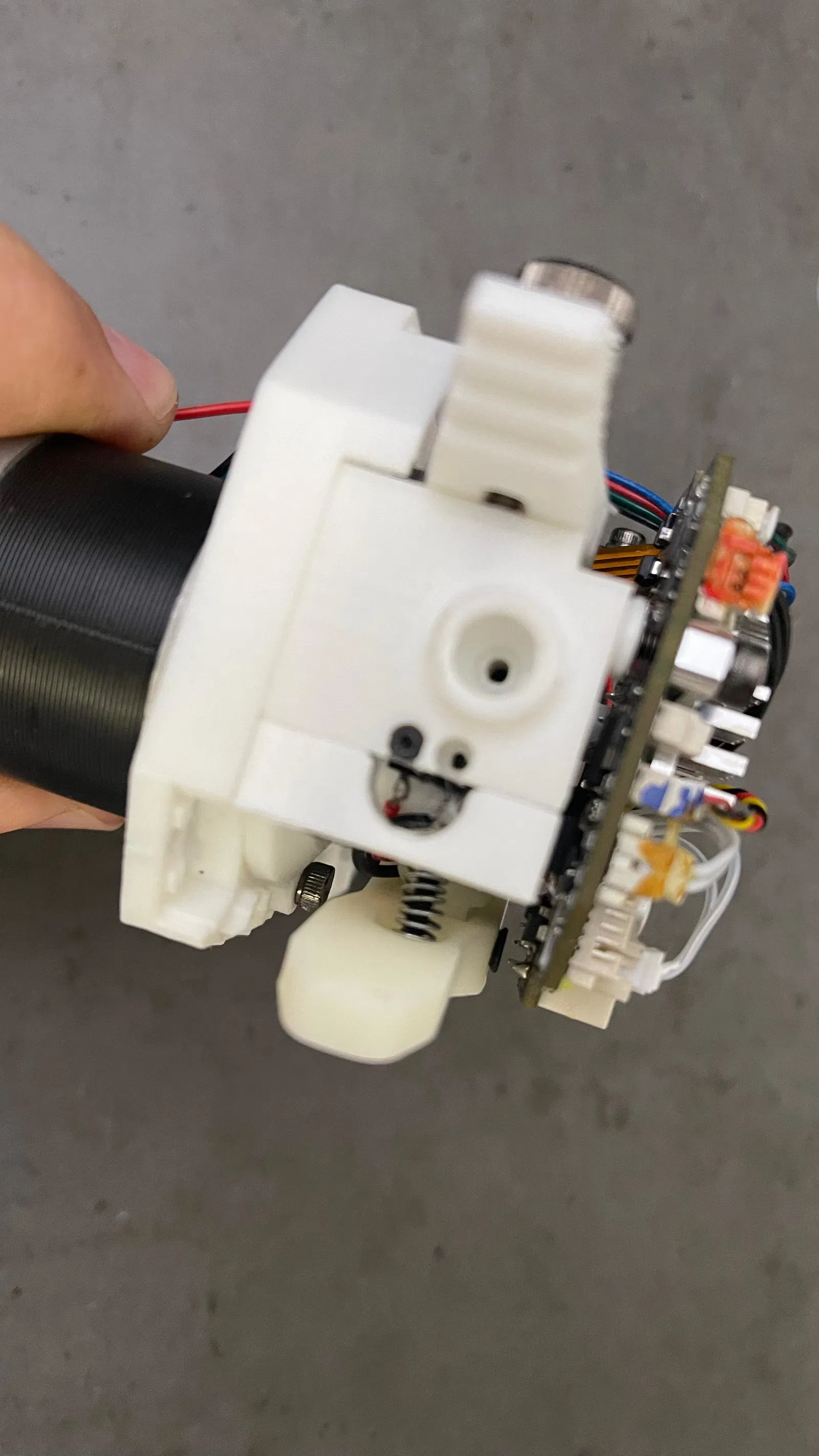

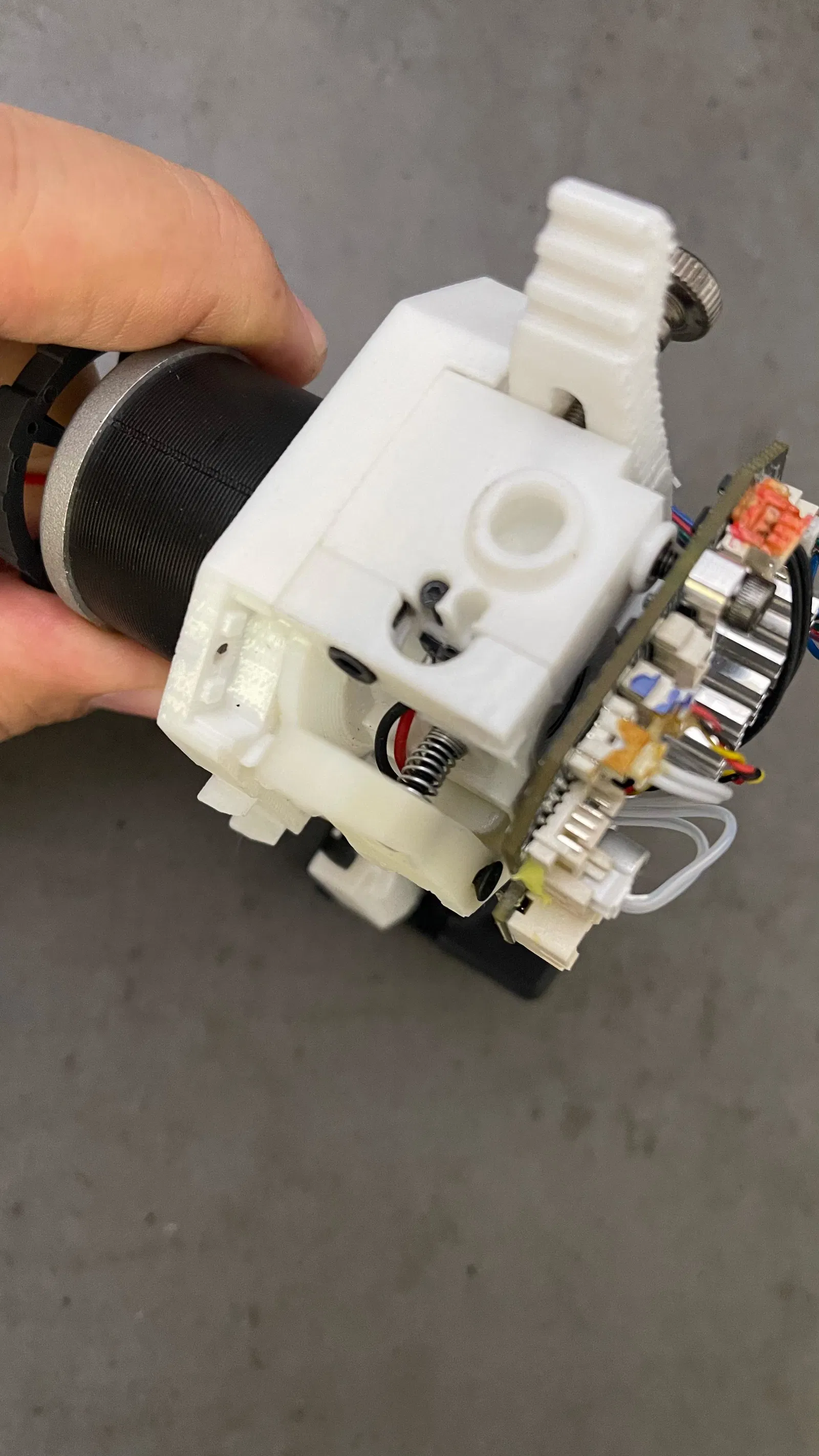

• Cảm biến sợi nhựa kép

  • 1 cảm biến trước bộ đùn

  • 1 cảm biến sau bộ đùn

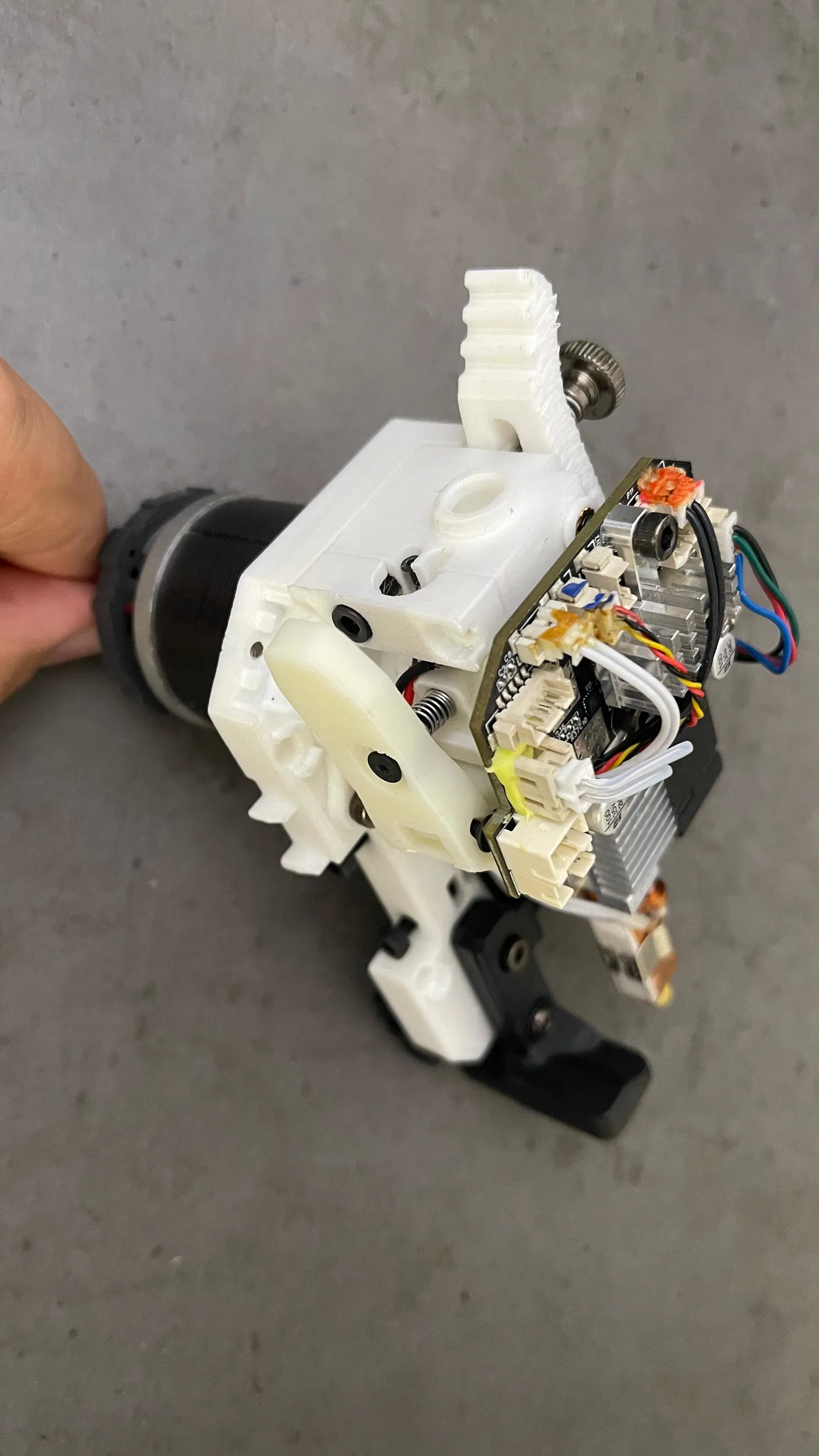

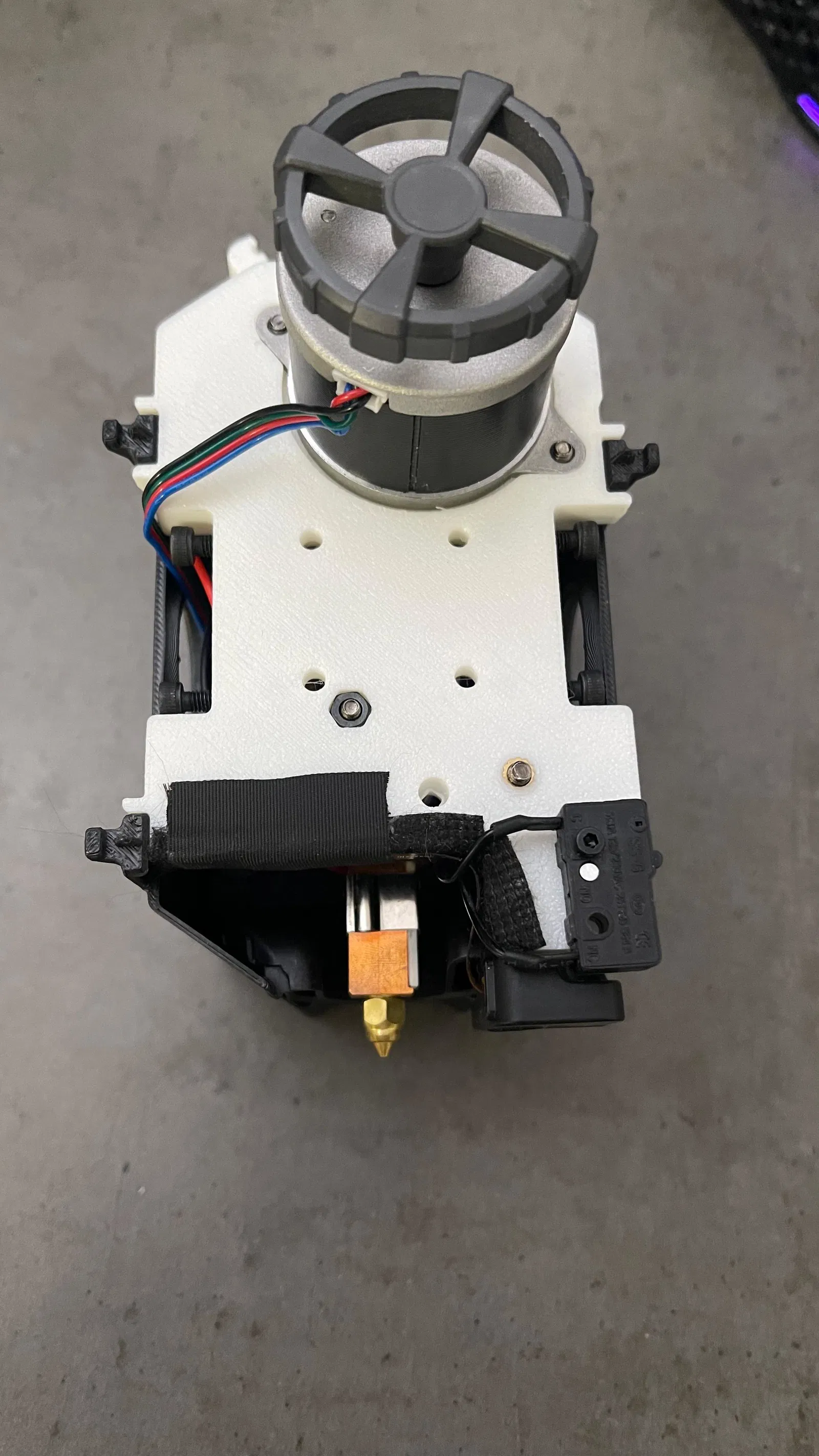

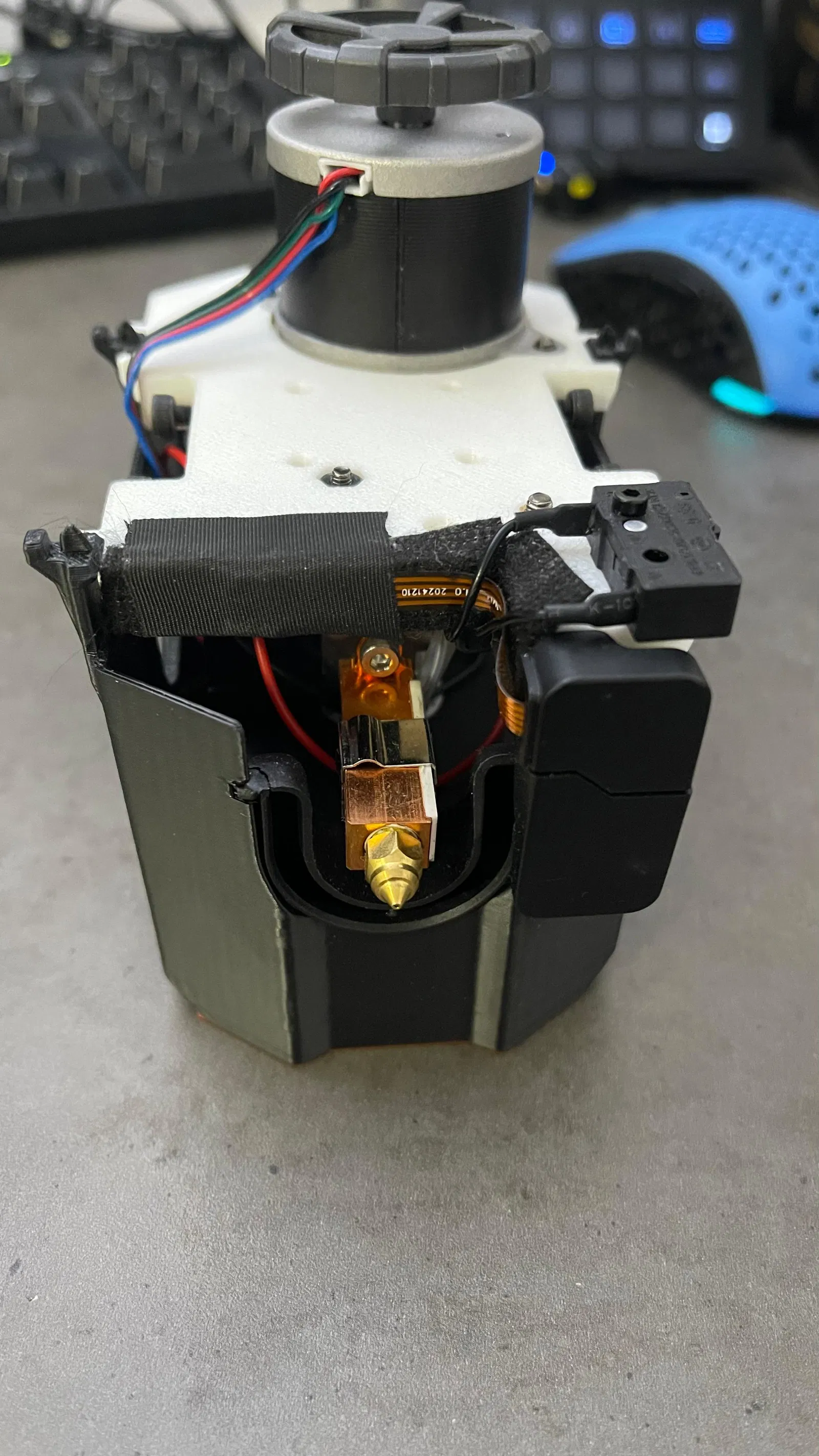

• Bộ cắt sợi nhựa tích hợp

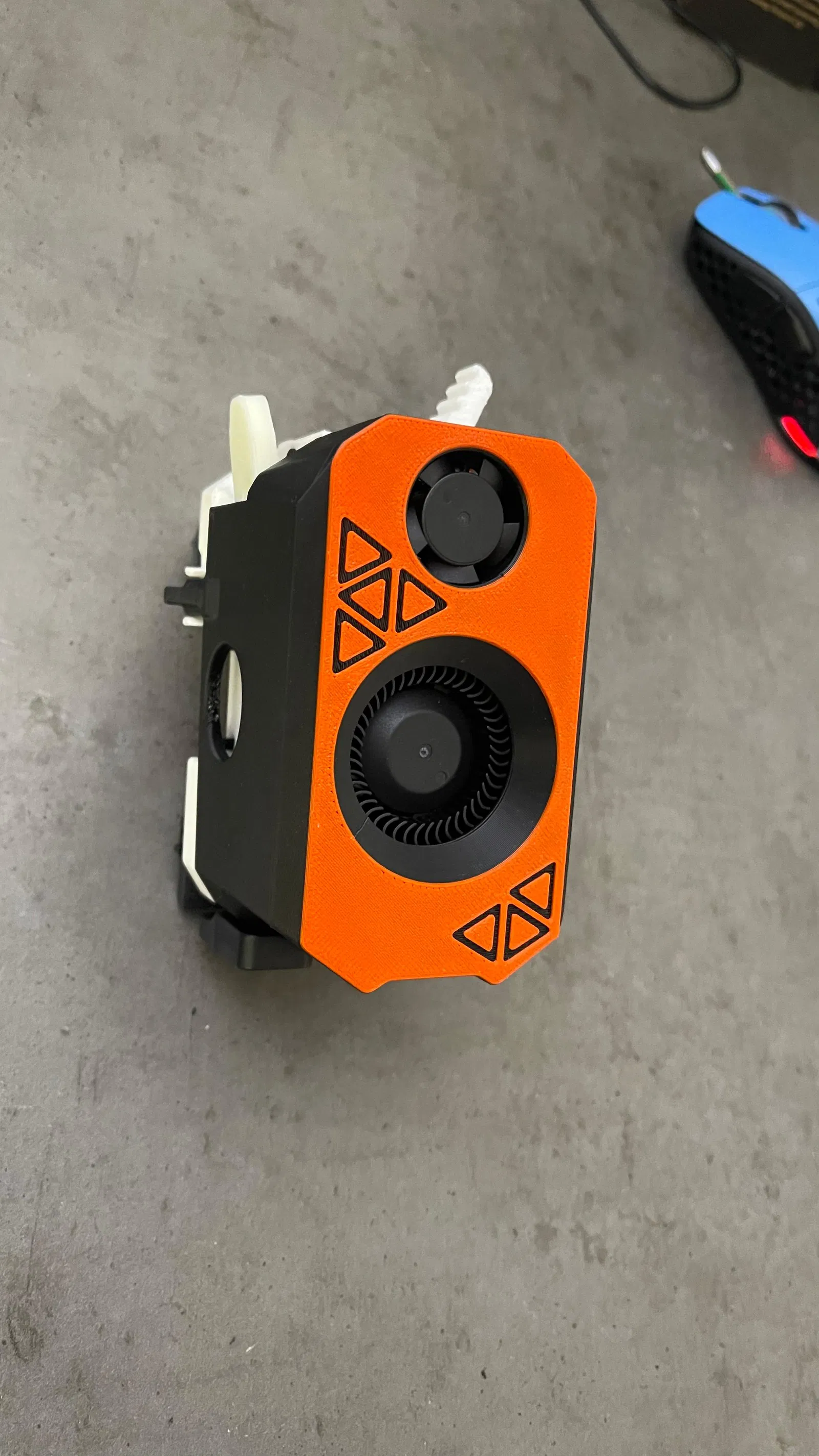

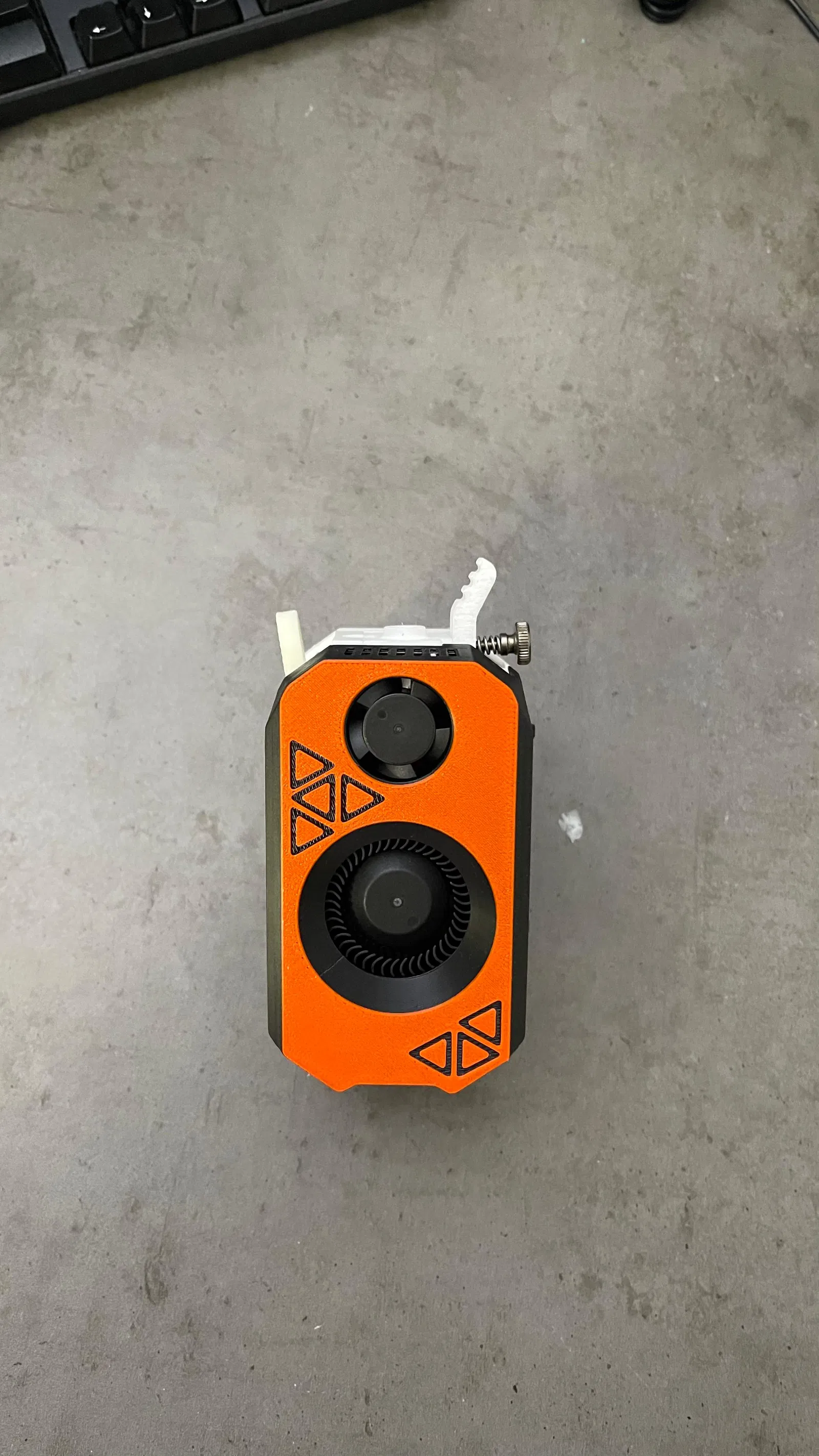

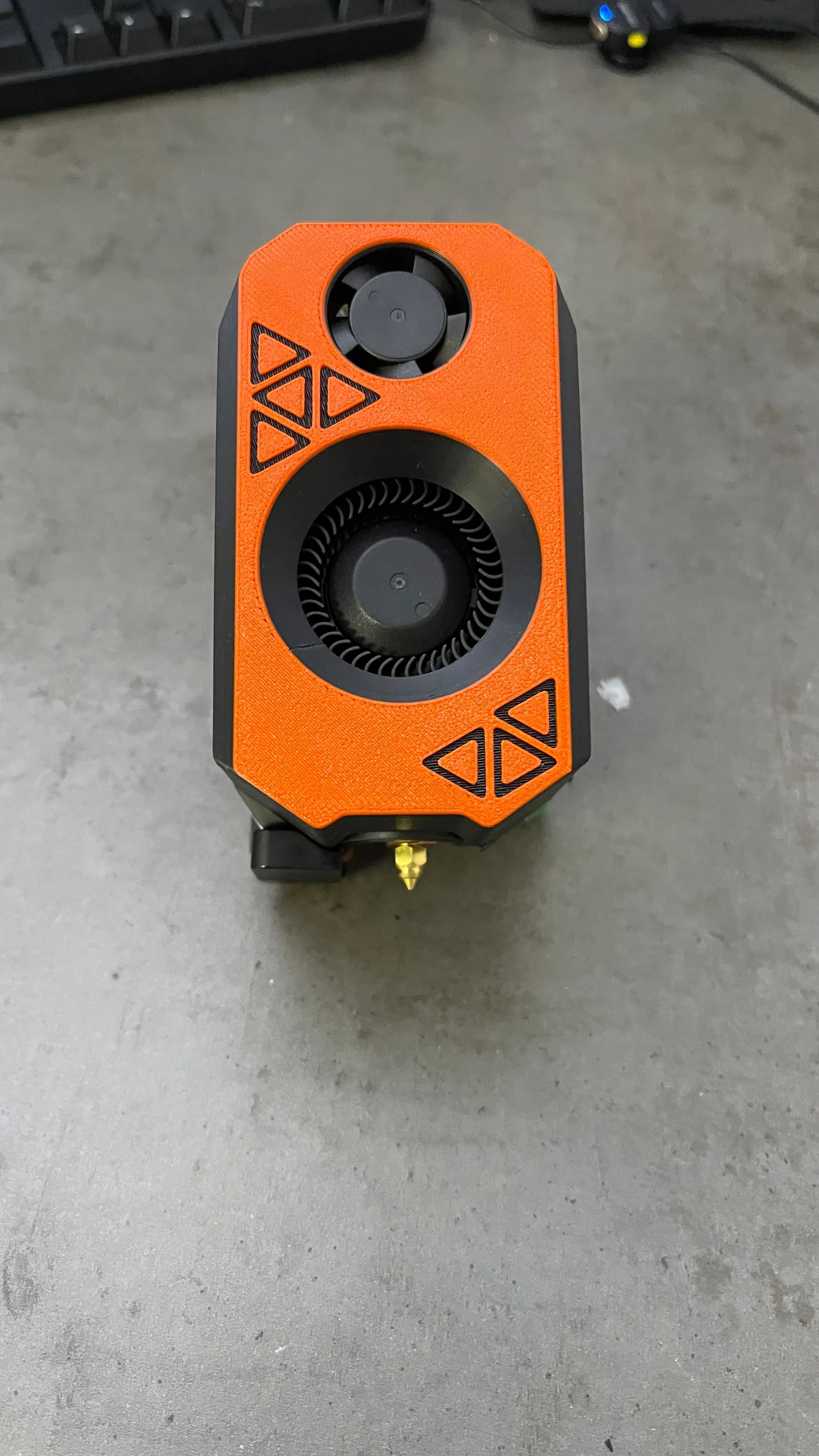

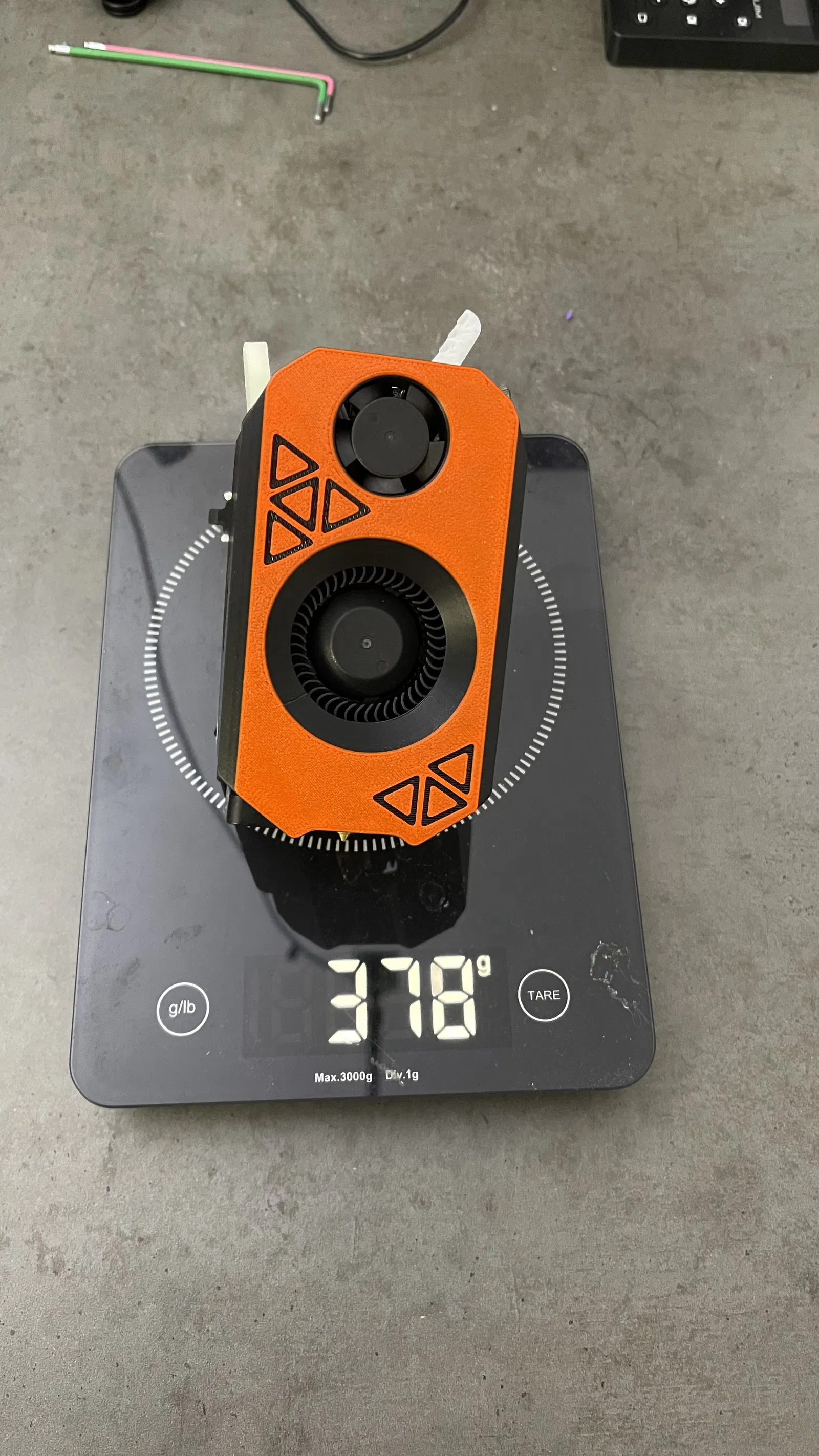

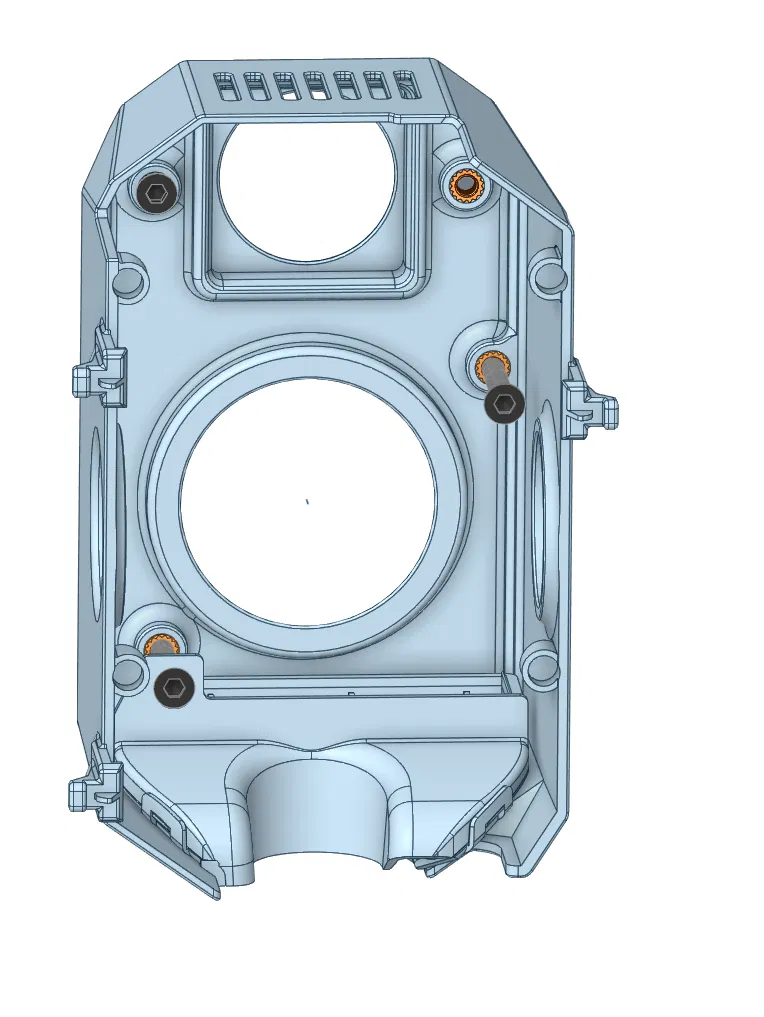

• Bộ che đầu phun cải tiến

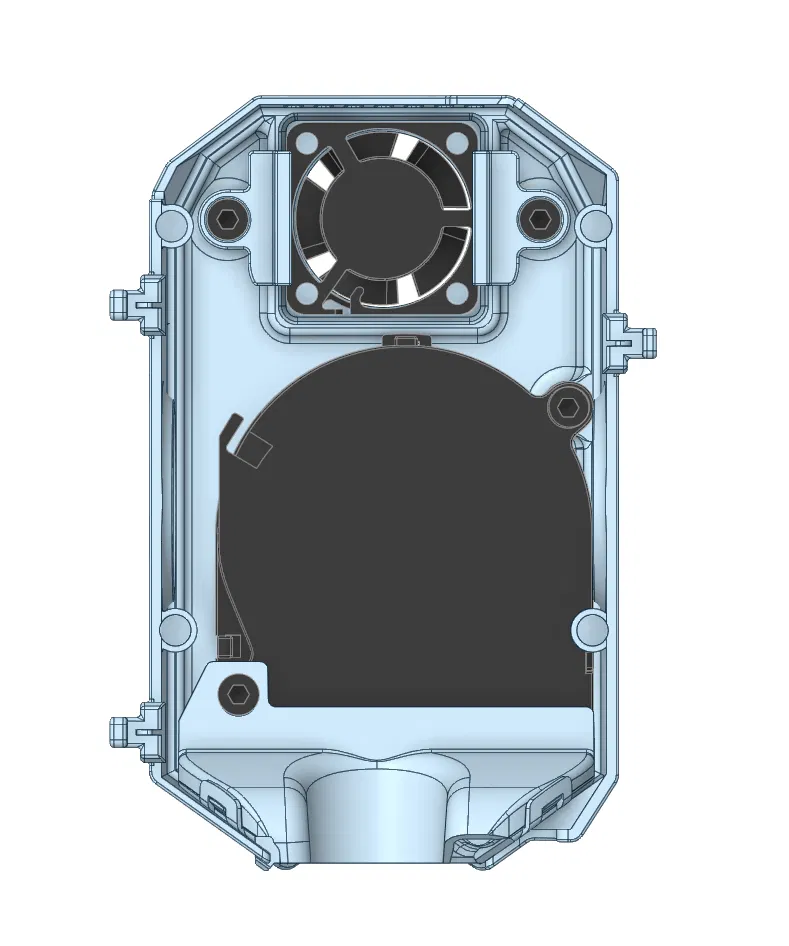

  • Sử dụng quạt đầu phun chuyên dụng

  • Lưu lượng khí làm mát bộ phận được cải thiện đáng kể

  • Đây là bộ che cải tiến giống như chúng tôi đã công bố trước đây, giờ được tích hợp vào bản nâng cấp này

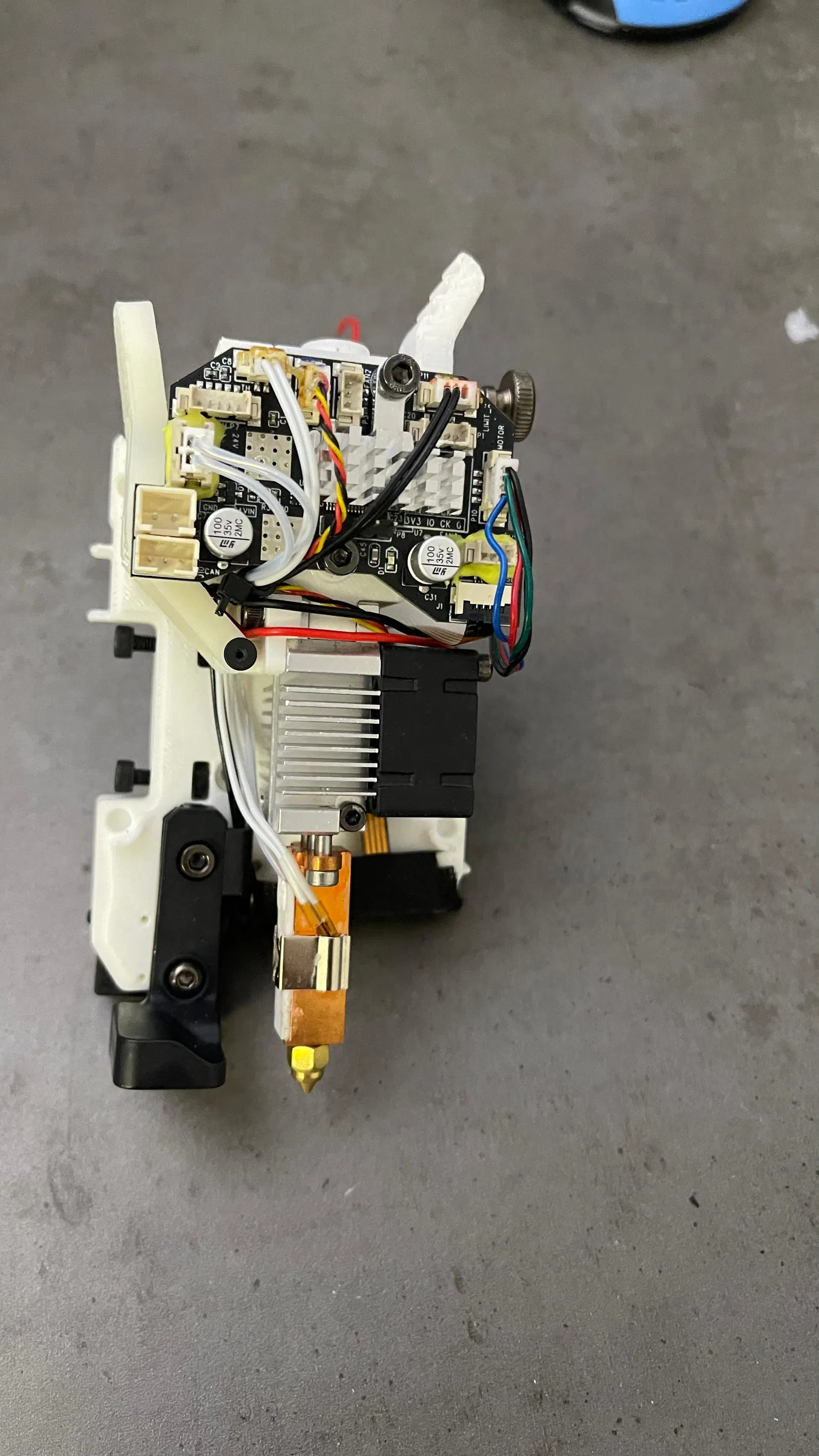

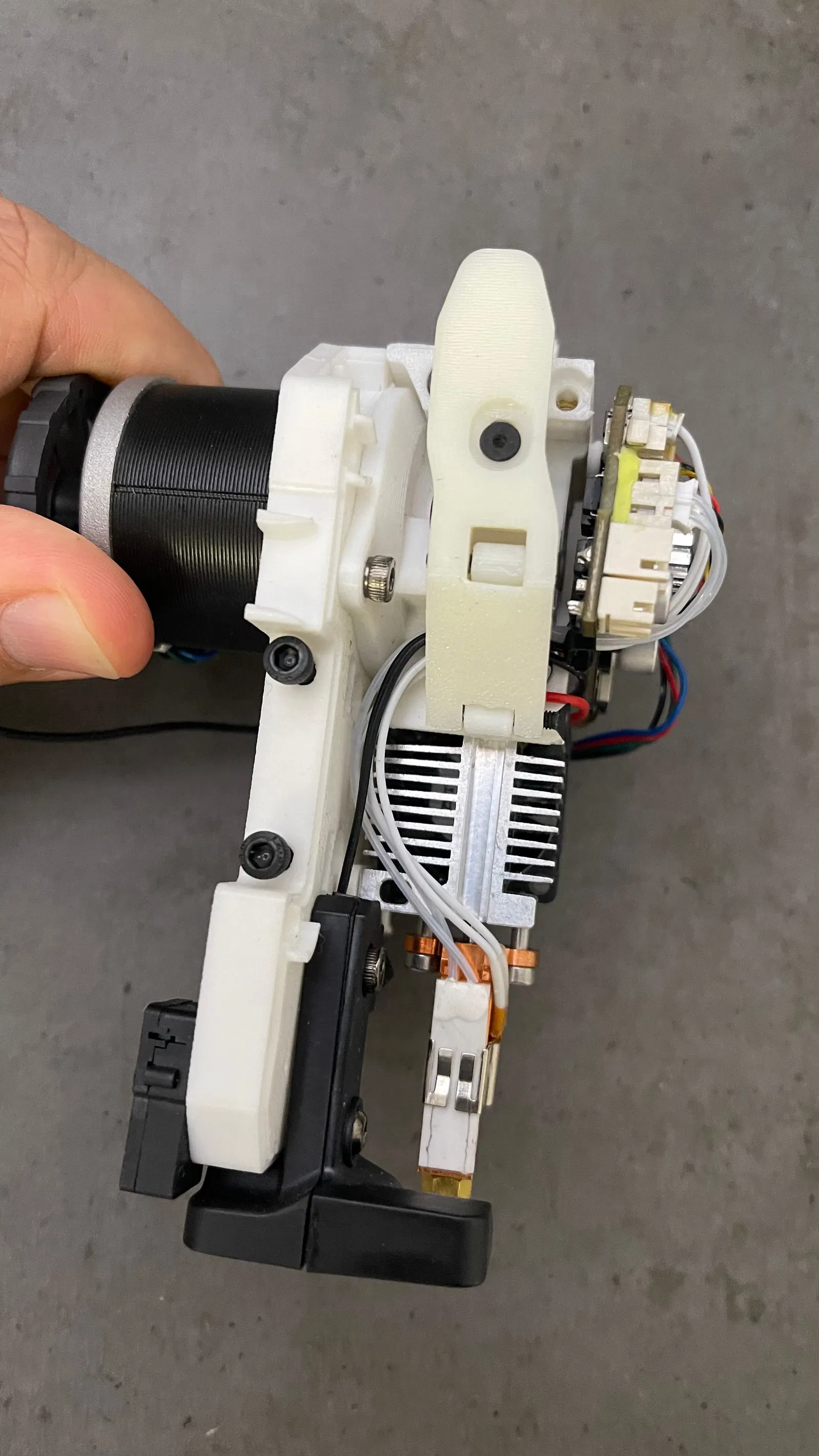

Tại đây bạn có thể xem cách để tận dụng các bộ phận từ đầu phun hiện có của mình.

🧰 Các bộ phận cần thiết - Danh mục vật tư

Phần cứng & Điện tử

• Đầu phun Sovol Zero https://tidd.ly/4pgwrdx

• 1× Quạt hướng trục 2510 (24V) – khuyến nghị: 12k rpm GDS Time _https://s.click.aliexpress.com/e/ egulationc3U3UuOd

• 1× Lưỡi dao OLFA Nhật Bản https://s.click.aliexpress.com/e/ egulation_c3WNzxiD KB4-F/5

• 2× Công tắc vi mô mini https://s.click.aliexpress.com/e/ egulation_c3bZZ2dj Thẳng

• 2× Vòng bi 3.5 mm https://s.click.aliexpress.com/e/ egulation_c3zETvZP

• 4× Đai ốc M3 https://s.click.aliexpress.com/e/ egulation_c4lPbwYZ

• 1× Đai ốc M2.5 https://s.click.aliexpress.com/e/ egulation_c44eINNf

• 1× Chèn nhiệt M2.5 (M2.5xL3xOD3.5) https://s.click.aliexpress.com/e/ egulation_c3olfaYD

• 10× Chèn nhiệt M3 (OD 4.5 mm × dài 3 mm) https://s.click.aliexpress.com/e/ egulation_c3olfaYD

• 4× Vít M3×16 https://s.click.aliexpress.com/e/ egulation_c4lPbwYZ

• 2× Vít M3×8 https://s.click.aliexpress.com/e/ egulation_c4lPbwYZ

• 2× Vít M2.5×15 https://s.click.aliexpress.com/e/ egulation_c44eINNf

• 1× Vít M2.5×18 https://s.click.aliexpress.com/e/ egulation_c44eINNf

• 4x Vít M1.6x6 https://s.click.aliexpress.com/e/ egulation_c3TIgUO5

• 4× Nam châm Neodymium N52 (4×4×3 mm) https://s.click.aliexpress.com/e/ egulation_c2IPiWhb

• 1× Đầu nối ECAS04 https://s.click.aliexpress.com/e/ egulation_c3CvbE0v

Ống PTFE

• Trước bộ đùn: Ống PTFE ID 3 mm / OD 4 mm (lý tưởng cho khoảng cách dài) https://s.click.aliexpress.com/e/ egulation_c4eF0BvR

• Sau bộ đùn: Ống PTFE Capricorn Creality với ID 1.9 mm https://s.click.aliexpress.com/e/ egulation_c2QaLQJB

Dây điện & Bảo vệ

• Dây điện mỏng cho cảm biến sợi nhựa

  • 4 sợi × 20 mm https://s.click.aliexpress.com/e/ egulation_c3L4RlrL

  • Sử dụng 2 màu (mỗi màu cho một cảm biến)

  • Dây nối đất có thể dùng chung

  • Ví dụ: 2× đen (nối đất), 1× tím, 1× xám

• 10–15 mm băng nhung mềm hoặc băng điện

  • Dùng để bảo vệ dây PCB của cảm biến Eddy

🔧 Công cụ khuyến nghị

Đối với dự án này, chúng tôi rất khuyến nghị một bộ lục giác chính xác bao gồm 0.9 mm, 1.27 mm, 1.3 mm đến 3 mm. Các kích thước nhỏ này là cần thiết, vì vít M1.6 yêu cầu lục giác rất nhỏ, và dung sai có thể khác nhau tùy thuộc vào nhà sản xuất vít. Bộ này bao gồm mọi thứ cần thiết cho bản dựng này và cung cấp giá trị tuyệt vời cho mức giá. https://s.click.aliexpress.com/e/ egulation_c3TE0JmD

🖨 Khuyến nghị in

• Vật liệu:

  • ABS (khuyến nghị) – nhẹ và chịu nhiệt độ cao Liên kết Aff Polymaker

• Tường:

  • Tối thiểu 4, lý tưởng là 5

• Lớp độn:

  • 20% gyroid

  • Nếu sử dụng lưới: 30%

• Các lớp trên: 5

• Các lớp dưới: 5

• Chiều cao lớp: 0.2 mm

Tất cả các bộ phận đã được thử nghiệm với Polymaker PLA, và phiên bản cuối cùng được in bằng Polymaker ABS. Cảm ơn Polymaker đã cung cấp sợi nhựa cho việc thử nghiệm.

❤ Hỗ trợ & Liên kết liên kết

Các liên kết liên kết đến tất cả các bộ phận được sử dụng trong dự án này đều được cung cấp. Nếu bạn chọn xây dựng bản nâng cấp này bằng cách sử dụng các liên kết đó, nó sẽ không tốn thêm chi phí nào cho bạn và nó giúp chúng tôi trực tiếp phát triển nhiều bản nâng cấp tương tự.

⚡ Kết nối quạt Toolboard

Quạt khuyến nghị: 2510, 24V, ~0.06A

Dành cho Sovol Zero:

Kết nối với PA2 và 24V (xem sơ đồ đấu dây trong kho lưu trữ)

Trong Klipper: khai báo là toolhead_fan và cấu hình để bật khi bộ đùn > 50 °C

[generic_fan toolboard_fan]
pin: extra_mcu:PA2
heater: extruder
heater_temp: 50.0

Quạt BẬT khi bộ đùn > 50 °C Quạt TẮT khi bộ đùn nguội đi Không cần cảm biến thêm ✅ Tốt nhất nếu bạn chỉ muốn hành vi quạt “theo sát bộ nóng”

HOẶC

[temperature_fan toolboard]
pin: extra_mcu:PA2
control: watermark
max_delta: 3.0
sensor_type: temperature_mcu
sensor_mcu: extra_mcu
min_temp: 0
max_temp: 100
target_temp: 38.0
max_power: 1.0 # 100%
shutdown_speed: 1.0

Sử dụng cảm biến nhiệt độ bên trong MCU Quạt tự động điều chỉnh để giữ MCU ở khoảng 38 °C Kiểm soát nhiệt độ chính xác hơn, đặc biệt trong máy in kín Sẽ vẫn bật ngay cả khi bộ nóng nguội, nếu MCU đang nóng lên ✅ Tốt nhất cho bo mạch đầu phun bên trong buồng nóng (như SV08 Max có vỏ)

⚡ Khuyến nghị của tôi

Đối với máy in mở (hoặc nếu bạn muốn đơn giản): sử dụng Tùy chọn 1 (generic_fan).

Đối với máy in kín hoặc nếu bạn muốn quạt chỉ chạy khi MCU nóng lên: sử dụng Tùy chọn 2 (temperature_fan).

Nếu bạn quyết định nối dây quạt của bộ nóng, không cần khai báo gì trong Klipper!

Đây là dành cho SV08 MAX

Giải pháp đơn giản nhất là kết nối quạt trực tiếp với dây V+ và PWM của quạt làm mát bộ nóng, vì bo mạch này không có cổng quạt trống nào.

Có các tùy chọn đấu dây khác nếu bạn muốn điều khiển quạt độc lập, nhưng trên thực tế thì điều này không thực sự cần thiết. Nếu bộ nóng được cấp điện, rất có thể bạn đang in – vì vậy việc quạt đầu phun chạy cùng lúc là hợp lý.

Giải pháp đơn giản nhất là kết nối quạt trực tiếp với dây V+ và PWM của quạt làm mát bộ nóng, vì bo mạch này không có cổng quạt trống nào.

Có các tùy chọn đấu dây khác nếu bạn muốn điều khiển quạt độc lập, nhưng trên thực tế thì điều này không thực sự cần thiết. Nếu bộ nóng được cấp điện, rất có thể bạn đang in – vì vậy việc quạt đầu phun chạy cùng lúc là hợp lý.

Giải pháp thay thế (Nâng cao / Tùy chọn)

# Quạt thứ 4 qua BLTouch CTRL -> MOSFET IN
[fan_generic toolboard_fan]
pin: PB1 # <-- THAY THẾ bằng chân CTRL của BLTouch trên MCU đầu phun
max_power: 1.0
shutdown_speed: 0.0
cycle_time: 0.010 # PWM 10ms (điểm khởi đầu tốt)
hardware_pwm: False # đặt True chỉ khi chân MCU của bạn hỗ trợ PWM phần cứng
